Conduite et utilisation183Déplacer le levier sélecteur vers
l'avant + pour sélectionner un rapport
supérieur.
Déplacer le levier sélecteur vers l'ar‐
rière - pour sélectionner un rapport
inférieur.
Le rapport sélectionné s'indique au
combiné d'instruments.
Palettes du volant
Déplacer le levier sélecteur de la
position D vers la gauche, sur la posi‐
tion M.
Le mode manuel M peut être activé
depuis la position D dans toutes les
situations de conduite et toutes les
vitesses.
Utiliser les palettes de changement
de vitesse au volant pour passer les
rapports manuellement.
Appuyer sur la palette droite + pour
engager le rapport supérieur.
Appuyer sur la palette gauche - pour
engager le rapport inférieur.
Des pressions multiples permettent
d'ignorer des rapports.
Le rapport sélectionné s'indique au
combiné d'instruments.
Mode manuel temporairement en
mode de conduite D
Le changement de vitesse manuel
aux palettes est également possible
en mode automatique D. Une fois
l'opération de changement manuel de vitesse terminée, la transmission
passe en mode automatique D après
un délai établi.Pour interrompre le mode manuel et retourner en D, effectuer l'une des
opérations suivantes :
● Appuyer sur la palette + pendant
1 seconde.
● Déplacer le levier sélecteur vers la gauche en mode manuel et le
ramener en position D.
Si le véhicule est à l'arrêt et si le moteur tourne au ralenti, la boîte de
vitesses reste temporairement en
mode manuel. Elle passe en mode
automatique lorsque la pédale d'ac‐
célérateur est utilisée pendant une
durée déterminée et qu'aucun chan‐
gement par palette n'est effectué au
volant.
Généralités
Si un rapport supérieur est engagé à
trop faible vitesse ou un rapport infé‐ rieur à trop haut régime, aucun chan‐ gement de vitesse n'a lieu. Ceci
entraîne l'affichage d'un message sur
le centre d'informations du conduc‐
teur.

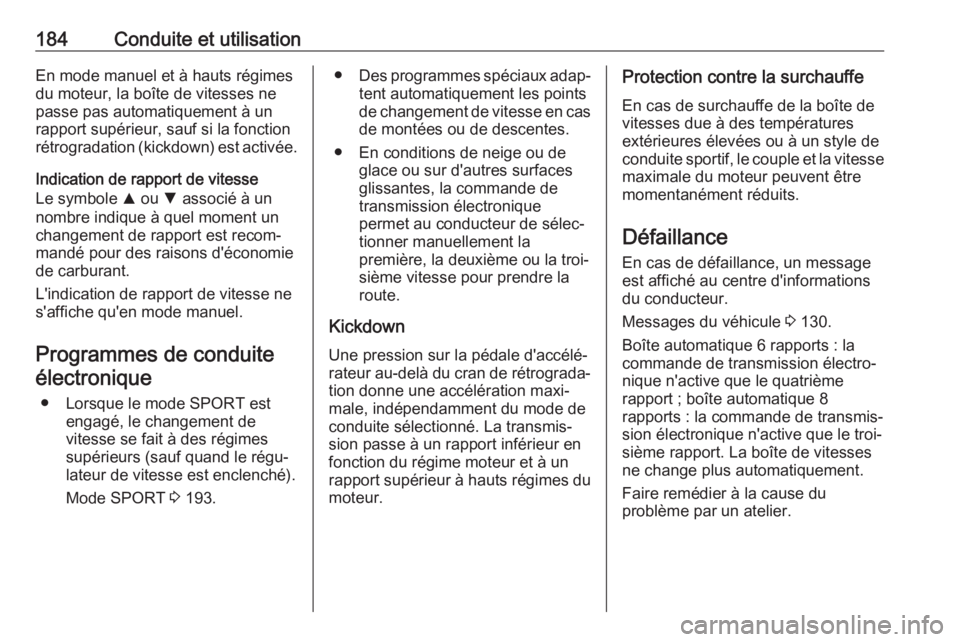

184Conduite et utilisationEn mode manuel et à hauts régimes
du moteur, la boîte de vitesses ne
passe pas automatiquement à un
rapport supérieur, sauf si la fonction
rétrogradation (kickdown) est activée.
Indication de rapport de vitesse
Le symbole R ou S associé à un
nombre indique à quel moment un
changement de rapport est recom‐
mandé pour des raisons d'économie
de carburant.
L'indication de rapport de vitesse ne
s'affiche qu'en mode manuel.
Programmes de conduiteélectronique
● Lorsque le mode SPORT est engagé, le changement de
vitesse se fait à des régimes
supérieurs (sauf quand le régu‐
lateur de vitesse est enclenché).
Mode SPORT 3 193.● Des programmes spéciaux adap‐
tent automatiquement les pointsde changement de vitesse en cas de montées ou de descentes.
● En conditions de neige ou de glace ou sur d'autres surfaces
glissantes, la commande de
transmission électronique
permet au conducteur de sélec‐
tionner manuellement la
première, la deuxième ou la troi‐ sième vitesse pour prendre la
route.
Kickdown Une pression sur la pédale d'accélé‐
rateur au-delà du cran de rétrograda‐
tion donne une accélération maxi‐
male, indépendamment du mode de conduite sélectionné. La transmis‐sion passe à un rapport inférieur enfonction du régime moteur et à un
rapport supérieur à hauts régimes du
moteur.Protection contre la surchauffe
En cas de surchauffe de la boîte de
vitesses due à des températures
extérieures élevées ou à un style de
conduite sportif, le couple et la vitesse maximale du moteur peuvent être
momentanément réduits.
Défaillance
En cas de défaillance, un message
est affiché au centre d'informations
du conducteur.
Messages du véhicule 3 130.
Boîte automatique 6 rapports : la
commande de transmission électro‐
nique n'active que le quatrième
rapport ; boîte automatique 8
rapports : la commande de transmis‐
sion électronique n'active que le troi‐
sième rapport. La boîte de vitesses
ne change plus automatiquement.
Faire remédier à la cause du
problème par un atelier.

Conduite et utilisation185Coupure de courant
En cas de coupure de courant, le
levier sélecteur ne peut pas être
déplacé hors de la position P.
Si la batterie du véhicule est déchar‐
gée, effectuer le démarrage par câble 3 298.
Si la batterie du véhicule n'est pas à
l'origine de la défaillance, débloquer
le levier sélecteur.
1. Serrer le frein de stationnement.
2. Dégager la garniture du levier sélecteur de la console centrale.
Appuyer avec un doigt sur la
poche en cuir à côté du levier
sélecteur et tirer la garniture
doucement vers le haut ; un câble
y est fixé. Faire glisser la garniture légèrement vers l'avant car elle
est montée sur charnière sur son
côté arrière. Libérer la garniture
en l'inclinant vers la gauche pour
éviter de tendre le câble.
3. Introduire une petite tige (par exemple un stylo ou un tournevis)
dans l'ouverture près du levier
sélecteur. Pousser la tige vertica‐
lement vers le bas et sortir le levier
sélecteur du P. Si cette position
est à nouveau enclenchée, le
levier sélecteur sera à nouveau
verrouillé. Faire corriger la cause
de la coupure de courant par un
atelier.
4. Reposer la garniture de levier sur la console centrale et la remonter.

186Conduite et utilisationBoîte manuelle
Pour engager la marche arrière,
enfoncer la pédale d'embrayage, puis enfoncer le bouton de déverrouillage
du levier sélecteur et engager le
rapport.
Si le rapport ne s'engage pas, amener
le levier au point mort, relâcher la
pédale d'embrayage puis débrayer à
nouveau ; réessayer de passer la
marche arrière.
Ne pas laisser patiner l'embrayage
inutilement.
Lors de la manœuvre, enfoncer la
pédale d'embrayage à fond. Ne pas
utiliser la pédale comme repose-pied.
Lorsqu'un glissement de l'embrayage est détecté pendant une durée spéci‐fique, la puissance du moteur est
réduite. Un avertissement est affiché
dans le centre d'informations du
conducteur. Relâcher l'embrayage.Avertissement
Il n'est pas recommandé de
conduire en gardant la main sur le
levier sélecteur.
Indication de rapport de vitesse
3 113.
Système Stop/Start 3 172.
Systèmes
d'entraînement
Transmission intégrale
La transmission intégrale améliore la
stabilité et les caractéristiques de
conduite et aide à obtenir la meilleure tenue de route possible quelle que
soit l'état de la chaussée. Le système est toujours actif et ne peut pas être
désactivé.
Le couple est réparti sans incréments entre les roues des essieux avant et
arrière, jusqu'à une répartition à 50 %/
50 %. En fonction des conditions de
conduite, c'est-à-dire en conduite
régulière, le système de transmission intégrale transfère une part minimale
du couple pour les économies de
carburant. En outre, le vecteur de
couple entre les roues arrière est
distribué en fonction de la dynamique du véhicule et de l'état de la chaus‐sée.
Ce fonctionnement est possible grâce
à la présence de deux embrayages,
un de chaque côté, sur le système de
transmission intégrale.

Conduite et utilisation187Pour une performance optimale du
système, les pneus du véhicule ne
devraient pas présenter des degrés
d'usure différents.
Si un message de service est affiché
dans le centre d'informations du
conducteur, le système peut avoir des fonctionnalités limitées (ou êtretotalement désactivé dans certains
cas, c.-à-d. que le véhicule est
uniquement entraîné par les roues
avant). Prendre contact avec un
atelier.
Remorquage du véhicule 3 300.Freins
Le système de freinage possède
deux circuits indépendants l'un de
l'autre.
Si un circuit de freinage est défaillant,
le véhicule peut toujours être freiné
grâce à l'autre circuit de freinage.
Toutefois, le freinage n'est obtenu
qu'en enfonçant la pédale de frein
fermement. Un effort nettement supé‐ rieur doit être exercé. La distance de
freinage est plus longue qu'habituel‐
lement. Rechercher l'assistance d'un
atelier avant de poursuivre le trajet.
Quand le moteur ne tourne pas, l'as‐
sistance du servofrein disparaît une
fois que la pédale de frein a été
actionnée une ou deux fois. Le frei‐
nage n'est pas réduit, mais il néces‐
site une force beaucoup plus grande.
Il est particulièrement important de
garder cela à l'esprit quand le
véhicule est remorqué.
Témoin R 3 112.
Freinage d'urgence actif 3 215.Antiblocage de sécurité
L'antiblocage de sécurité (ABS)
empêche que les roues ne se
bloquent.
Dès qu'une roue a tendance à
bloquer, l'ABS module la pression de
freinage de la roue incriminée. Le
véhicule puisse toujours être dirigé,
même en cas de freinage d'urgence.
La régulation ABS est identifiable à la
pulsation de la pédale de frein et au
bruit du processus de régulation.
Afin d'obtenir un freinage optimal,
enfoncer la pédale de frein à fond
pendant toute la durée du freinage
malgré la pulsation de la pédale de frein. Ne pas réduire la pression sur
la pédale.
Après le démarrage, le système
procède à un autotest éventuellement audible.

188Conduite et utilisationTémoin u 3 113.
Feux stop adaptatifs En cas de freinage maximal, les trois
feux stop clignotent pendant la durée de la régulation de l'ABS.
Défaillance9 Attention
En cas de défaillance de l'ABS, les
roues peuvent avoir tendance à se
bloquer en cas de freinage brutal.
Les avantages de l'ABS ne sont
plus disponibles. Lors d'un frei‐ nage brutal, le véhicule ne peut
plus être dirigé et peut déraper.
Faire remédier à la cause du
problème par un atelier.
Frein de stationnement9 Attention
Avant de quitter le véhicule, véri‐
fiez l'état du frein de stationne‐
ment. Le témoin de commande
m doit s'allumer en permanence.
Frein de stationnement électrique
Serrage quand le véhicule est à l'arrêt9 Attention
Tirer le commutateur m pendant
1 seconde au minimum, jusqu'à ce que le témoin de commande m
s'allume en continu et que le frein
de stationnement électrique soit
appliqué 3 112 . Le frein de station‐
nement électrique fonctionne
automatiquement avec une force
appropriée.
Avant de quitter le véhicule, véri‐
fiez l'état du frein de stationne‐
ment électrique.
Témoin de commande m 3 112.
Le frein de stationnement électrique
peut toujours être actionné, même
avec le contact coupé.
Ne pas actionner le frein de station‐
nement électrique trop souvent sans
faire tourner le moteur, car cela
déchargera la batterie du véhicule.

Conduite et utilisation189Desserrage
Mettre le contact. Garder la pédale de
frein enfoncée, puis pousser le
commutateur m.
Aide au démarrage
Véhicules avec boîte manuelle : En
enfonçant la pédale d'embrayage,
puis en la relâchant légèrement et en
enfonçant légèrement la pédale
d’accélérateur, le frein de stationne‐
ment électrique se desserre alors
automatiquement. Ceci n'est pas
possible lorsque l'on tire simultané‐
ment sur le commutateur m.
Véhicules avec boîte automatique :
En engageant D puis en enfonçant la
pédale d’accélérateur, le frein de
stationnement électrique se desserre
alors automatiquement. Ceci n'est
pas possible lorsque l'on tire simulta‐
nément sur le commutateur m.
Freinage dynamique en roulant
Quand le véhicule roule et que le
commutateur m est gardé tiré, le frein
de stationnement électrique décélé‐
rera le véhicule, mais ne s'appliquera pas de manière statique.Dès que le commutateur m est relâ‐
ché, le freinage dynamique s'arrête.
Application automatique
Si le véhicule est équipé d'une boîte
automatique et si le régulateur de
vitesse adaptatif est actif, le frein
électrique de stationnement est appli‐
qué automatiquement lorsque le
véhicule est arrêté par le système
pendant plus de 2 minutes.
Le frein de stationnement est relâché automatiquement après le départ.
Contrôle fonctionnel
Quand le véhicule ne roule pas, le
frein de stationnement électrique peut
ne pas serrer automatiquement. Le
but est de contrôler le système.
Défaillance
Le mode de défaillance du frein de
stationnement électrique est signalé
par un témoin j et par un message
du véhicule affiché dans le centre
d'informations du conducteur.
Messages du véhicule 3 130.Serrer le frein de stationnement élec‐
trique : tirer et maintenir le commuta‐
teur m pendant plus de 5 secondes.
Si le témoin m s'allume, le frein de
stationnement électrique est serré.
Desserrer le frein de stationnement
électrique : pousser et maintenir le
commutateur m pendant plus de
2 secondes. Si le témoin m s'éteint,
le frein de stationnement électrique
est desserré.
Le témoin m clignote : le frein de
stationnement électrique n'est pas totalement serré ou desserré. En cas
de clignotement permanent, desser‐
rer le frein de stationnement électri‐
que, puis essayer à nouveau de le
serrer.
Assistance au freinage Si la pédale de frein est enfoncée
rapidement et avec force, l'effort de
freinage maximal sera automatique‐
ment appliqué.

190Conduite et utilisationLe fonctionnement de l'assistance au
freinage peut se faire ressentir par
une impulsion dans la pédale de frein et une résistance plus importante à
l'enfoncement de la pédale de frein.
Maintenir une pression constante sur
la pédale de frein tant qu'un freinage
maximal est nécessaire. La force de
freinage maximale se réduit automa‐
tiquement quand la pédale de frein
est relâchée.
Aide au démarrage en côte
Le système aide à prévenir un recul
intempestif lors d'un démarrage en
côte.
Lorsque la pédale de frein est relâ‐
chée à l'arrêt dans une pente, les
freins restent serrés pendant
2 secondes supplémentaires. Les
freins sont automatiquement relâ‐
chés dès que le véhicule commence
à accélérer. L'aide au démarrage en
côte n'est pas activée si l'une des
conditions suivantes se produit :● La marche avant est engagée et le véhicule est orienté vers la
descente.
● La marche arrière est engagée et
le véhicule est orienté vers la
montée.
● La ceinture de sécurité du conducteur est détachée.
● La porte du conducteur est ouverte.
Aide au démarrage en côte à
maintien prolongé
Les véhicules dotés d'une boîte auto‐ matique sont en outre équipés de
l'aide au démarrage en côte à main‐
tien prolongé. Cette fonction main‐
tient le véhicule immobile pendant un maximum de 5 minutes une fois la
pédale de frein relâchée.
Le frein de stationnement électrique
est activé automatiquement pour
empêcher tout mouvement du
véhicule lorsque l'une des conditions
suivantes se produit :● L'aide au démarrage en côte à maintien prolongé est désactivéeau bout de 5 minutes.
● Le contact est coupé.
● La sortie du conducteur est détectée.
L'aide au démarrage en côte, avec ou sans maintien prolongé, peut être
sélectionnée dans la personnalisa‐
tion du véhicule 3 131.
Remarque
L'aide au démarrage en côte et l'aide
au démarrage en côte à maintien
prolongé ne seront pas activées en
Neutre. Si la position Neutre est sélectionnée pendant un maintien
actif, les aides sont désactivées et le
véhicule peut commencer à se
déplacer.
