2019.5 OPEL INSIGNIA BREAK Manuel d'utilisation (in French)

Instruments et commandes103Combiné d'instruments de niveau supérieur, mode sport

104Instruments et commandesCombiné d'instruments de niveau supérieur, mode Touring

Instruments et commandes105Vue d'ensembleOFeux de direction 3 110XRappel de ceinture de sécurité
3 110vAirbags et rétracteurs de cein‐
ture 3 111VDésactivation d'airbag 3 111pSystème de charge 3 111ZTémoin de dysfonctionnement
3 112RSystème de freinage et d'em‐
brayage 3 112mFrein de stationnement élec‐
trique 3 112jDéfaillance du frein de station‐
nement électrique 3 112uAntiblocage de sécurité (ABS)
3 113RChangement de rapport 3 113EDistance de suivi 3 113aAssistance au maintien de
trajectoire 3 113nElectronic Stability Control
désactivé 3 113bElectronic Stability Control et
système antipatinage 3 113kSystème antipatinage désactivé
3 114WTempérature de liquide de
refroidissement du moteur
3 114!Préchauffage 3 114uAdBlue 3 114wSystème de surveillance de la
pression des pneus 3 114IPression de l'huile moteur
3 114YNiveau bas de carburant 3 115dBlocage du démarrage 3 1158Éclairage extérieur 3 115CFeux de route 3 115fFeux de route automatiques
3 115fPhares à DEL 3 116>Phares antibrouillard 3 116rFeu antibrouillard arrière 3 116mRégulateur de vitesse 3 116CRégulateur de vitesse adaptatif
3 116AVéhicule détecté à l'avant
3 1167Piéton détecté à l'avant 3 116LLimiteur de vitesse 3 116LAssistant de détection des
panneaux routiers 3 117hPorte ouverte 3 117

106Instruments et commandesCompteur de vitesse
Affiche la vitesse du véhicule.
Compteur kilométrique
La distance totale enregistrée est affi‐
chée en km.
Compteur kilométriquejournalier
La distance enregistrée depuis la
dernière réinitialisation s'affiche à la
page de l'ordinateur de bord.
Le compteur kilométrique journalier
affiche jusqu'à 9 999 km, puis revient
à 0.
Deux pages de compteur kilométri‐
que journalier sont sélectionnables
pour différents trajets.
Combiné d'instruments du niveau de
base
Sélectionner ; sur le menu princi‐
pal. Choisir la page Trajet 1 ou Trajet
2 en appuyant sur P ou N sur le
volant.
Chaque compteur kilométrique jour‐
nalier peut être réinitialisé séparé‐
ment pendant que le contact est mis.
Sélectionner la page respective,
appuyer sur Å au volant. Confirmer
en choisissant Oui: lorsque le
message de confirmation s'affiche.

Instruments et commandes107Combiné d'instruments de niveau
médian
Sélectionner la page d'informations i
sur le menu principal. Choisir la page Trajet 1 ou Trajet 2 en appuyant sur
P ou N sur le volant.
Chaque compteur kilométrique jour‐
nalier peut être réinitialisé séparé‐
ment pendant que le contact est mis.
Sélectionner la page respective,
appuyer sur Å au volant. Confirmer
en choisissant Oui: lorsque le
message de confirmation s'affiche.
Centre d'informations du conducteur
3 117.
Combiné d'instruments de niveau
supérieur
Sélectionner la page Info sur le menu
principal. Choisir la page Trajet A ou
Trajet B en appuyant sur P ou N sur
le volant.
Chaque compteur kilométrique jour‐
nalier peut être réinitialisé séparé‐
ment pendant que le contact est mis.
Sélectionner la page respective, appuyer sur >. Confirmer la réinitiali‐
sation en appuyant sur Å.
Compte-tours
Affiche le régime du moteur.
Si possible, conduire dans la plage de régime inférieure sur chaque rapport.
Avertissement
Le régime maximal autorisé est
dépassé si l'aiguille atteint la zone d'avertissement rouge. Danger
pour le moteur.

108Instruments et commandesJauge à carburant
Affiche le niveau de carburant.
La flèche indique le côté du véhicule
où se trouve le volet de remplissage
de carburant.
Si le niveau est bas dans le réservoir, le témoin r s’allume. Si le témoin r
clignote, faire le plein sans tarder.
Ne jamais rouler jusqu'à ce que le
réservoir de carburant soit vide.
En raison du reste de carburant
présent dans le réservoir, la quantité
ajoutée peut être inférieure à la capa‐
cité indiquée du réservoir de carbu‐
rant.
Jauge de température de
liquide de refroidissementdu moteur
Affiche la température du liquide de
refroidissement.
50°:le moteur n'a pas
encore atteint sa
température de fonc‐
tionnement90° (zone
centrale):température de fonc‐
tionnement normale130°:température trop
élevéeAvertissement
Si la température de liquide de
refroidissement du moteur est trop élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur. Vérifier le niveau de liquide de
refroidissement.
Affichage de service
Le système de durée de vie de l'huile
moteur indique quand changer l'huile
moteur et le filtre. Basé sur les condi‐ tions de conduite, l'intervalle de
vidange de l'huile moteur et de
remplacement de filtre qui sera indi‐
qué peut fortement varier.
Quand le système a calculé que la
durée de vie de l'huile s'est réduite,
Vidanger l'huile moteur sans tarder
apparaît dans le centre d'informations du conducteur. Faire changer l'huile
moteur et le filtre par un atelier dans
un délai d'une semaine ou 500 km,
selon l'échéance survenant en
premier.

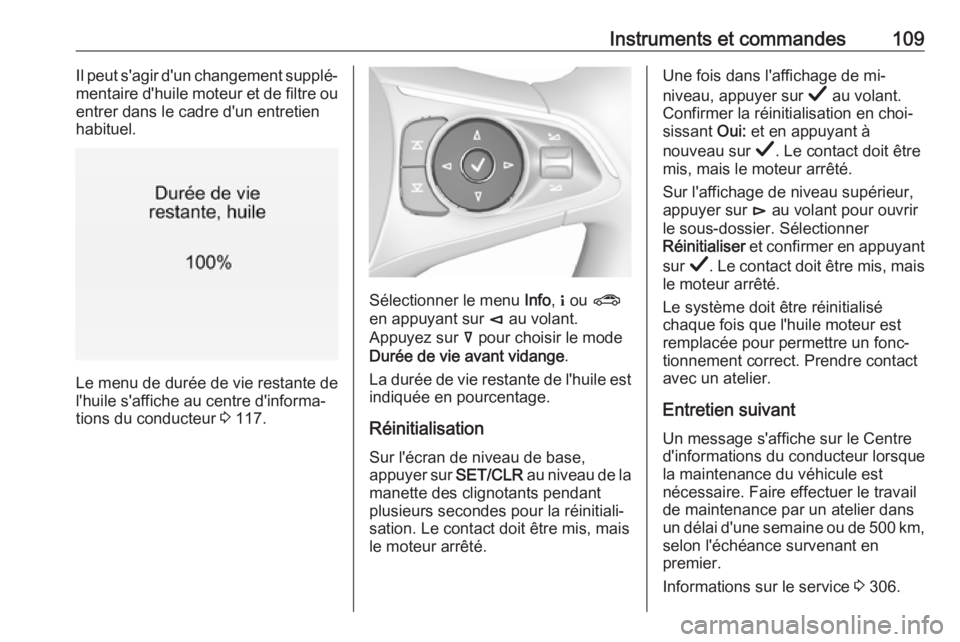

Instruments et commandes109Il peut s'agir d'un changement supplé‐mentaire d'huile moteur et de filtre ou
entrer dans le cadre d'un entretien
habituel.
Le menu de durée de vie restante de
l'huile s'affiche au centre d'informa‐
tions du conducteur 3 117.
Sélectionner le menu Info, " ou ?
en appuyant sur è au volant.
Appuyez sur å pour choisir le mode
Durée de vie avant vidange .
La durée de vie restante de l'huile est indiquée en pourcentage.
Réinitialisation Sur l'écran de niveau de base,
appuyer sur SET/CLR au niveau de la
manette des clignotants pendant
plusieurs secondes pour la réinitiali‐
sation. Le contact doit être mis, mais
le moteur arrêté.
Une fois dans l'affichage de mi-
niveau, appuyer sur Å au volant.
Confirmer la réinitialisation en choi‐ sissant Oui: et en appuyant à
nouveau sur Å. Le contact doit être
mis, mais le moteur arrêté.
Sur l'affichage de niveau supérieur,
appuyer sur é au volant pour ouvrir
le sous-dossier. Sélectionner
Réinitialiser et confirmer en appuyant
sur Å. Le contact doit être mis, mais
le moteur arrêté.
Le système doit être réinitialisé
chaque fois que l'huile moteur est
remplacée pour permettre un fonc‐
tionnement correct. Prendre contact
avec un atelier.
Entretien suivant
Un message s'affiche sur le Centre
d'informations du conducteur lorsque la maintenance du véhicule est
nécessaire. Faire effectuer le travail
de maintenance par un atelier dans
un délai d'une semaine ou de 500 km,
selon l'échéance survenant en
premier.
Informations sur le service 3 306.

110Instruments et commandesTémoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments. Selon l'équi‐ pement, la position des témoins peut
varier. Lors de la mise du contact, la
plupart des témoins s'allument briè‐
vement pour effectuer un test de fonc‐ tionnement.
Signification des couleurs des
témoins :rouge:Danger, rappel importantjaune:Avertissement, instruction,
défaillancevert:Confirmation de mise en
marchebleu:Confirmation de mise en
marcheblanc:Confirmation de mise en
marche
Se reporter à tous les témoins des
différents combinés d'instruments
3 100.
Feux de direction
O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement
Les feux de direction ou les feux de
détresse sont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une ampoule de clignotant de remorque.
Remplacement des ampoules
3 264.
Fusibles 3 274.
Feux de direction 3 148.
Rappel de ceinture de sécurité
Rappel de ceinture de sécurité
des sièges avant
X pour le siège conducteur s'allume
ou clignote en rouge dans le combiné
d'instruments.
k du siège du passager avant s'al‐
lume ou clignote en rouge sur la
console de toit, quand le siège est
occupé.
Allumé
Après avoir mis le contact, jusqu'à ce que la ceinture soit bouclée.
Clignotement
Après avoir démarré le moteur,
pendant 100 secondes maximum, jusqu'à ce que la ceinture soit
bouclée.
Statut de ceinture de sécurité des
sièges arrière
X ou > s'allume ou clignote en blanc
(dans le centre d'informations du
conducteur de niveau de base) ou en
rouge (dans le centre d'informations
du conducteur de niveau médian ou
de niveau supérieur).
