2019.1 OPEL COMBO E Instrukcja obsługi (in Polish)

Pielęgnacja samochodu247Kierunkowskazy przednie
1. Obrócić oprawkę żarówki w lewo,aby ją odłączyć, a następnie
wyjąć ją z reflektora.
2. Lekko nacisnąć żarówkę w dół, obrócić w lewo i wyjąć z oprawki.
3. Wymienić i założyć w oprawce nową żarówkę, obracając ją w
prawo.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Światła tylne
Zespół światła w nadwoziu Pojazd z tylną klapą
1. Odkręcić i wyjąć dwie śruby.
2. Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć. Uważać
by kanał na przewody nie zmienił
położenia.
3. Wypiąć przewód z uchwytu.

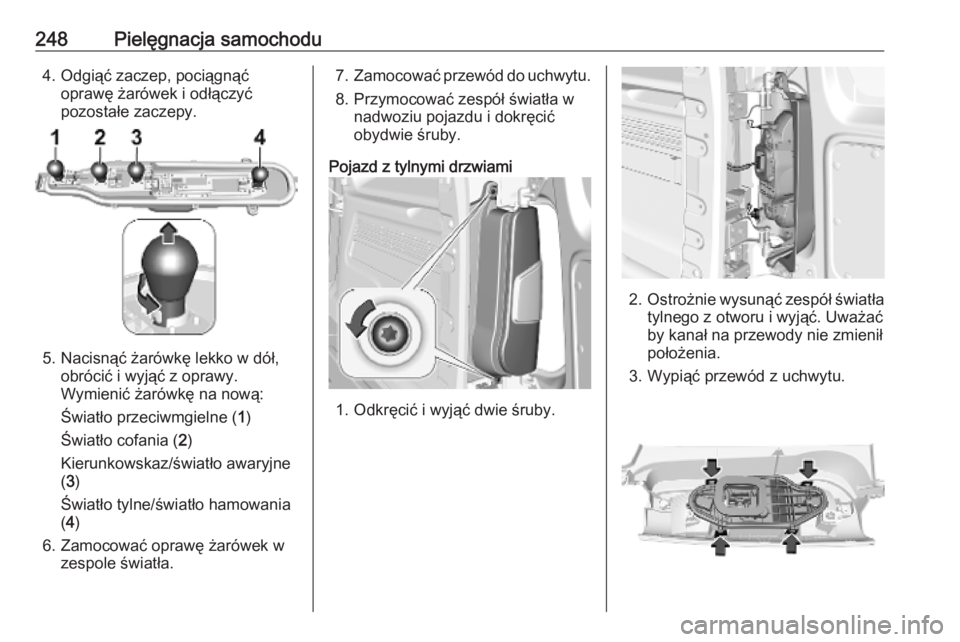

248Pielęgnacja samochodu4. Odgiąć zaczep, pociągnąćoprawę żarówek i odłączyć
pozostałe zaczepy.
5. Nacisnąć żarówkę lekko w dół, obrócić i wyjąć z oprawy.Wymienić żarówkę na nową:
Światło przeciwmgielne ( 1)
Światło cofania ( 2)
Kierunkowskaz/światło awaryjne
( 3 )
Światło tylne/światło hamowania ( 4 )
6. Zamocować oprawę żarówek w zespole światła.
7.Zamocować przewód do uchwytu.
8. Przymocować zespół światła w nadwoziu pojazdu i dokręcić
obydwie śruby.
Pojazd z tylnymi drzwiami
1. Odkręcić i wyjąć dwie śruby.
2. Ostrożnie wysunąć zespół światła
tylnego z otworu i wyjąć. Uważać
by kanał na przewody nie zmienił
położenia.
3. Wypiąć przewód z uchwytu.

Pielęgnacja samochodu2494. Odłączyć zaczepy i wyjąćoprawę.
5. Nacisnąć żarówkę lekko w dół,obrócić i wyjąć z oprawy.Wymienić żarówkę na nową:
Światło tylne/światło hamowania
( 1 )
Kierunkowskaz/światło awaryjne ( 2 ) – żarówka po stronie
zewnętrznej
Światło cofania ( 3) – żarówka po
stronie wewnętrznej
Tylne światło przeciwmgielne ( 4)
6. Zamocować oprawę żarówek w zespole światła.
7.Zamocować przewód do uchwytu.
8. Przymocować zespół światła w nadwoziu pojazdu i dokręcić
obydwie śruby.
Centralne, wysoko zamontowane
światło hamowania
Centralne, wysoko zamontowane
światło hamowania składa się z diod
LED, których nie można wymieniać.
W przypadku usterki należy zlecić
naprawę lamp warsztatowi.
Kontrola żarówek Włączyć zapłon, włączyć wszystkie
światła i sprawdzić ich działanie.Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąćobudowę lampy:
1. Przesunąć w lewą stronę i wyjąć lampę, pociągając za jej prawą
część.

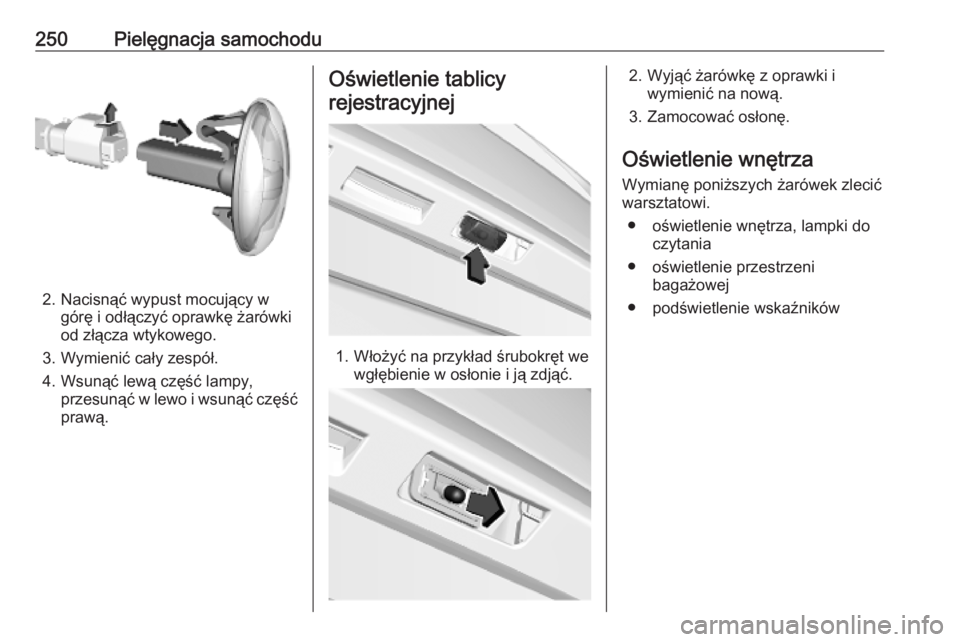

250Pielęgnacja samochodu
2. Nacisnąć wypust mocujący wgórę i odłączyć oprawkę żarówki
od złącza wtykowego.
3. Wymienić cały zespół.
4. Wsunąć lewą część lampy, przesunąć w lewo i wsunąć część
prawą.
Oświetlenie tablicy
rejestracyjnej
1. Włożyć na przykład śrubokręt we wgłębienie w osłonie i ją zdjąć.
2. Wyjąć żarówkę z oprawki iwymienić na nową.
3. Zamocować osłonę.
Oświetlenie wnętrza
Wymianę poniższych żarówek zlecić
warsztatowi.
● oświetlenie wnętrza, lampki do czytania
● oświetlenie przestrzeni bagażowej
● podświetlenie wskaźników

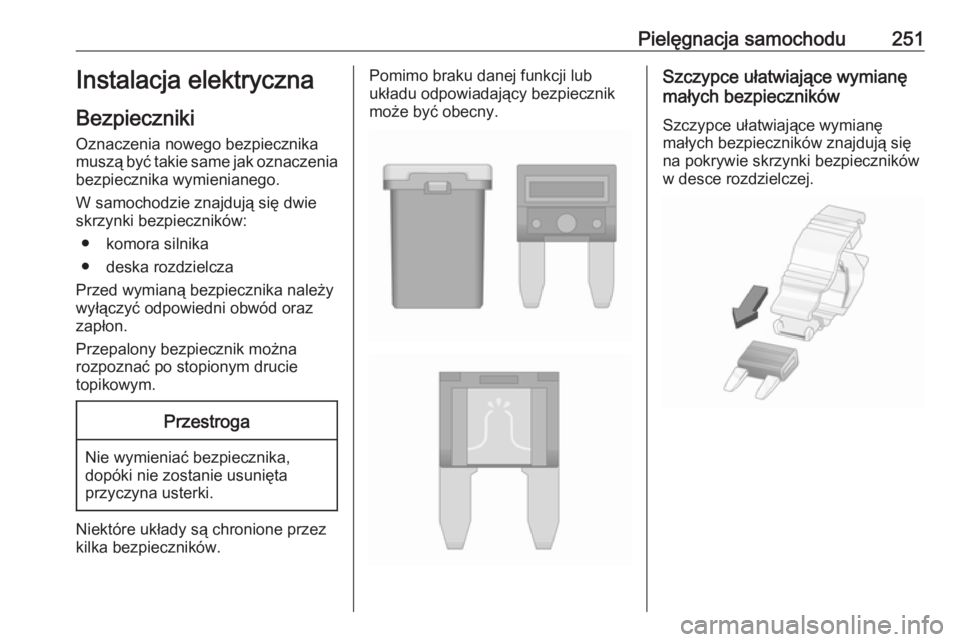

Pielęgnacja samochodu251Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● komora silnika
● deska rozdzielcza
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym.Przestroga
Nie wymieniać bezpiecznika,
dopóki nie zostanie usunięta
przyczyna usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników
Szczypce ułatwiające wymianę
małych bezpieczników znajdują się
na pokrywie skrzynki bezpieczników
w desce rozdzielczej.

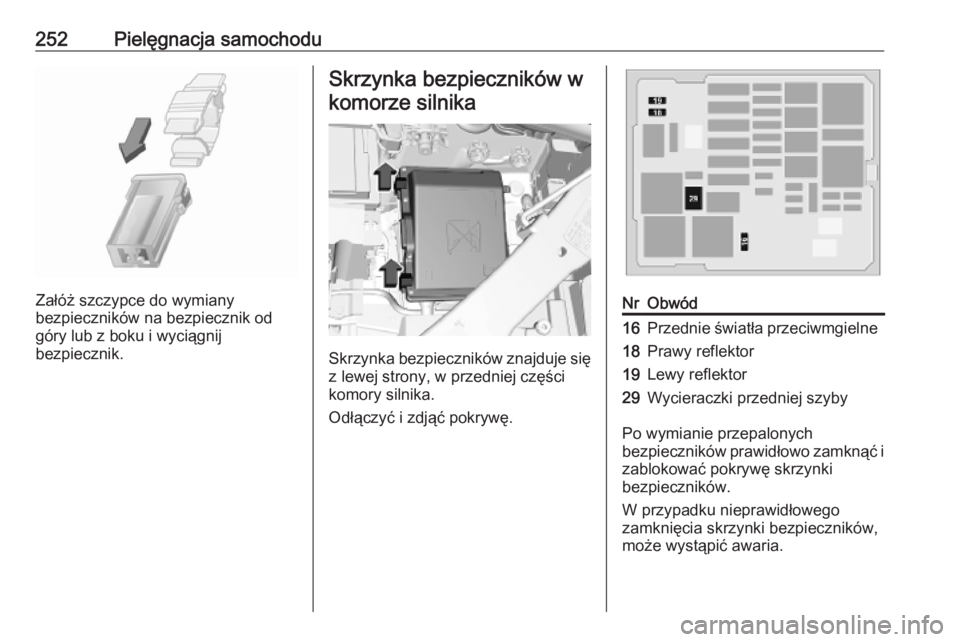

252Pielęgnacja samochodu
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odłączyć i zdjąć pokrywę.
NrObwód16Przednie światła przeciwmgielne18Prawy reflektor19Lewy reflektor29Wycieraczki przedniej szyby
Po wymianie przepalonych
bezpieczników prawidłowo zamknąć i
zablokować pokrywę skrzynki
bezpieczników.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.

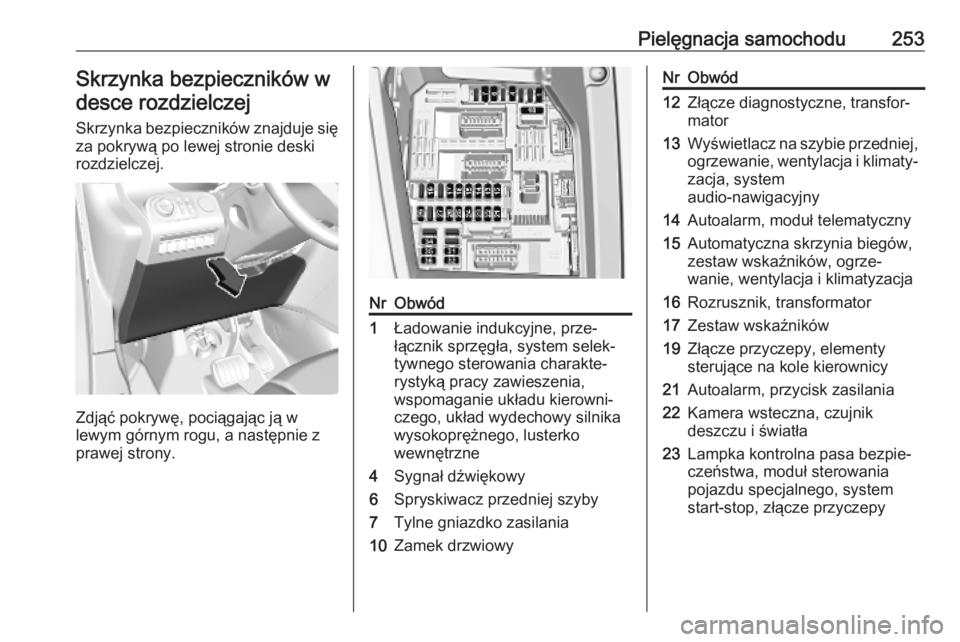

Pielęgnacja samochodu253Skrzynka bezpieczników wdesce rozdzielczej
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie deskirozdzielczej.
Zdjąć pokrywę, pociągając ją w
lewym górnym rogu, a następnie z
prawej strony.
NrObwód1Ładowanie indukcyjne, prze‐
łącznik sprzęgła, system selek‐
tywnego sterowania charakte‐
rystyką pracy zawieszenia,
wspomaganie układu kierowni‐
czego, układ wydechowy silnika
wysokoprężnego, lusterko
wewnętrzne4Sygnał dźwiękowy6Spryskiwacz przedniej szyby7Tylne gniazdko zasilania10Zamek drzwiowyNrObwód12Złącze diagnostyczne, transfor‐
mator13Wyświetlacz na szybie przedniej, ogrzewanie, wentylacja i klimaty‐
zacja, system
audio-nawigacyjny14Autoalarm, moduł telematyczny15Automatyczna skrzynia biegów,
zestaw wskaźników, ogrze‐
wanie, wentylacja i klimatyzacja16Rozrusznik, transformator17Zestaw wskaźników19Złącze przyczepy, elementy
sterujące na kole kierownicy21Autoalarm, przycisk zasilania22Kamera wsteczna, czujnik
deszczu i światła23Lampka kontrolna pasa bezpie‐
czeństwa, moduł sterowania
pojazdu specjalnego, system
start-stop, złącze przyczepy

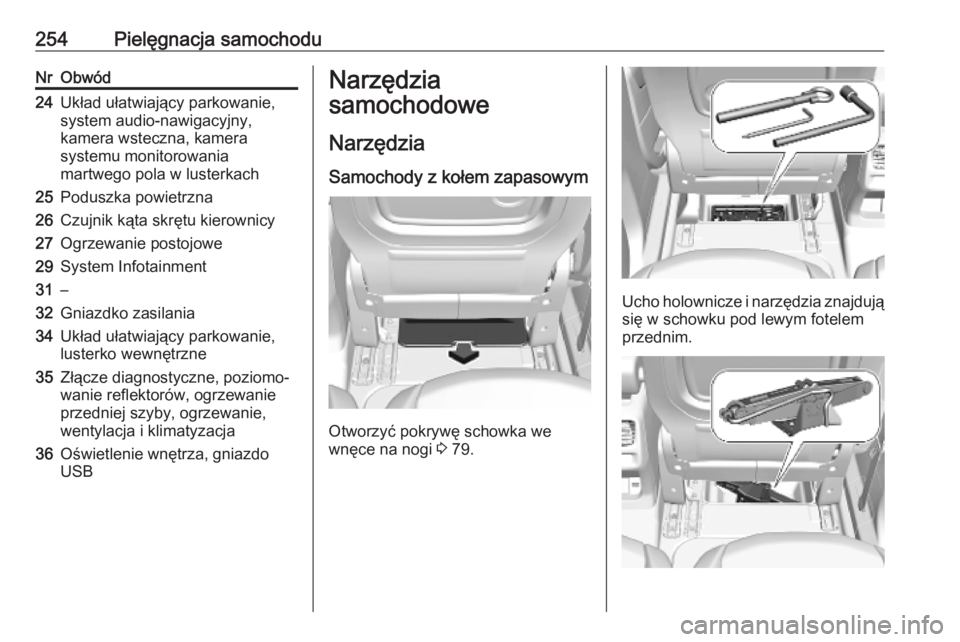

254Pielęgnacja samochoduNrObwód24Układ ułatwiający parkowanie,
system audio-nawigacyjny,
kamera wsteczna, kamera
systemu monitorowania
martwego pola w lusterkach25Poduszka powietrzna26Czujnik kąta skrętu kierownicy27Ogrzewanie postojowe29System Infotainment31–32Gniazdko zasilania34Układ ułatwiający parkowanie,
lusterko wewnętrzne35Złącze diagnostyczne, poziomo‐
wanie reflektorów, ogrzewanie
przedniej szyby, ogrzewanie,
wentylacja i klimatyzacja36Oświetlenie wnętrza, gniazdo
USBNarzędzia
samochodowe
Narzędzia Samochody z kołem zapasowym
Otworzyć pokrywę schowka we
wnęce na nogi 3 79.
Ucho holownicze i narzędzia znajdują
się w schowku pod lewym fotelem
przednim.
