Pielęgnacja samochodu263
16. Natychmiast ruszyć z miejsca,aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
5 km nie później niż po dziesięciu
minutach zatrzymać się i
sprawdzić ciśnienie w oponie. W
tym celu nakręcić końcówkę węża sprężarki bezpośrednio na zawór
opony. Napompować oponę
zgodnie z wcześniej podanym
opisem. Nadmiar ciśnienia należy
spuścić z opony za pomocą
przycisku na przewodzie
powietrza.
Jeśli ciśnienie w oponie nie
spadło poniżej
150 kPa (1,5 bara), należy ją
dopompować, aby uzyskać
prawidłową wartość ciśnienia. W
przeciwnym razie nie wolno
używać pojazdu. Należy
skorzystać z pomocy warsztatu.
3 291
Po przejechaniu kolejnych 10 km
lecz nie później niż po dziesięciu
minutach należy ponownie
wykonać procedurę sprawdzania
ciśnienia w oponie, aby upewnić
się, że nie występuje już ubytek
ciśnienia.
Jeśli ciśnienie spadło poniżej
150 kPa (1,5 bara), zaprzestać
jazdy. Należy skorzystać z
pomocy warsztatu.
17. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej 30 min.
Przy ciśnieniu 700 kPa (7 barów)
otwiera się wbudowany zawór
bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.
Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać w temperaturach powyżej ok.
-30 °C.

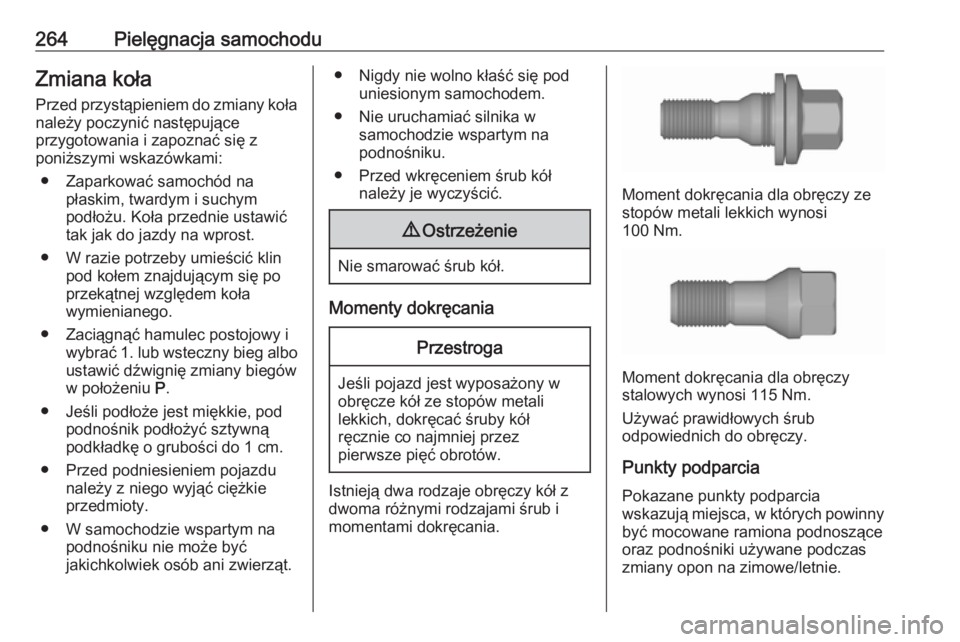

264Pielęgnacja samochoduZmiana koła
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● W razie potrzeby umieścić klin pod kołem znajdującym się po
przekątnej względem koła
wymienianego.
● Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg alboustawić dźwignię zmiany biegów
w położeniu P.
● Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● Przed podniesieniem pojazdu należy z niego wyjąć ciężkieprzedmioty.
● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed wkręceniem śrub kół należy je wyczyścić.9Ostrzeżenie
Nie smarować śrub kół.
Momenty dokręcania
Przestroga
Jeśli pojazd jest wyposażony w
obręcze kół ze stopów metali
lekkich, dokręcać śruby kół
ręcznie co najmniej przez
pierwsze pięć obrotów.
Istnieją dwa rodzaje obręczy kół z
dwoma różnymi rodzajami śrub i
momentami dokręcania.
Moment dokręcania dla obręczy ze
stopów metali lekkich wynosi
100 Nm.
Moment dokręcania dla obręczy
stalowych wynosi 115 Nm.
Używać prawidłowych śrub
odpowiednich do obręczy.
Punkty podparcia Pokazane punkty podparcia
wskazują miejsca, w których powinny być mocowane ramiona podnoszące
oraz podnośniki używane podczas zmiany opon na zimowe/letnie.

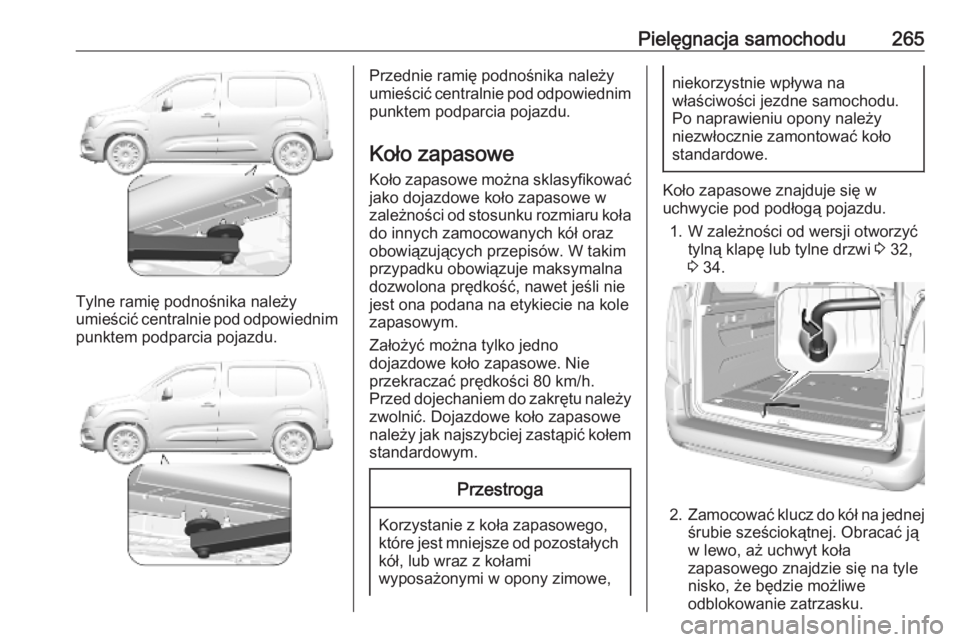

Pielęgnacja samochodu265
Tylne ramię podnośnika należy
umieścić centralnie pod odpowiednim
punktem podparcia pojazdu.
Przednie ramię podnośnika należy
umieścić centralnie pod odpowiednim
punktem podparcia pojazdu.
Koło zapasowe
Koło zapasowe można sklasyfikować
jako dojazdowe koło zapasowe w
zależności od stosunku rozmiaru koła do innych zamocowanych kół oraz
obowiązujących przepisów. W takim
przypadku obowiązuje maksymalna
dozwolona prędkość, nawet jeśli nie
jest ona podana na etykiecie na kole
zapasowym.
Założyć można tylko jedno dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy
zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem
standardowym.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Koło zapasowe znajduje się w
uchwycie pod podłogą pojazdu.
1. W zależności od wersji otworzyć tylną klapę lub tylne drzwi 3 32,
3 34.
2. Zamocować klucz do kół na jednej
śrubie sześciokątnej. Obracać jąw lewo, aż uchwyt koła
zapasowego znajdzie się na tyle
nisko, że będzie możliwe
odblokowanie zatrzasku.

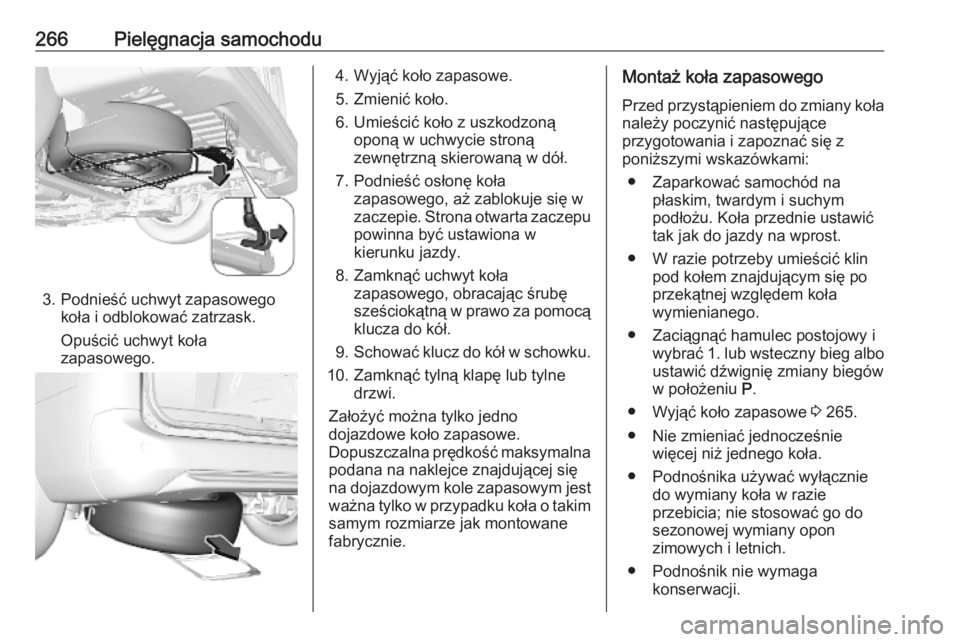

266Pielęgnacja samochodu
3. Podnieść uchwyt zapasowegokoła i odblokować zatrzask.
Opuścić uchwyt koła zapasowego.
4. Wyjąć koło zapasowe.
5. Zmienić koło.
6. Umieścić koło z uszkodzoną oponą w uchwycie stroną
zewnętrzną skierowaną w dół.
7. Podnieść osłonę koła zapasowego, aż zablokuje się w
zaczepie. Strona otwarta zaczepu
powinna być ustawiona w
kierunku jazdy.
8. Zamknąć uchwyt koła zapasowego, obracając śrubę
sześciokątną w prawo za pomocą klucza do kół.
9. Schować klucz do kół w schowku.
10. Zamknąć tylną klapę lub tylne drzwi.
Założyć można tylko jedno
dojazdowe koło zapasowe.
Dopuszczalna prędkość maksymalna
podana na naklejce znajdującej się
na dojazdowym kole zapasowym jest ważna tylko w przypadku koła o takim
samym rozmiarze jak montowane
fabrycznie.Montaż koła zapasowego
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● W razie potrzeby umieścić klin pod kołem znajdującym się po
przekątnej względem koła
wymienianego.
● Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów
w położeniu P.
● Wyjąć koło zapasowe 3 265.
● Nie zmieniać jednocześnie więcej niż jednego koła.
● Podnośnika używać wyłącznie do wymiany koła w razie
przebicia; nie stosować go do
sezonowej wymiany opon
zimowych i letnich.
● Podnośnik nie wymaga konserwacji.

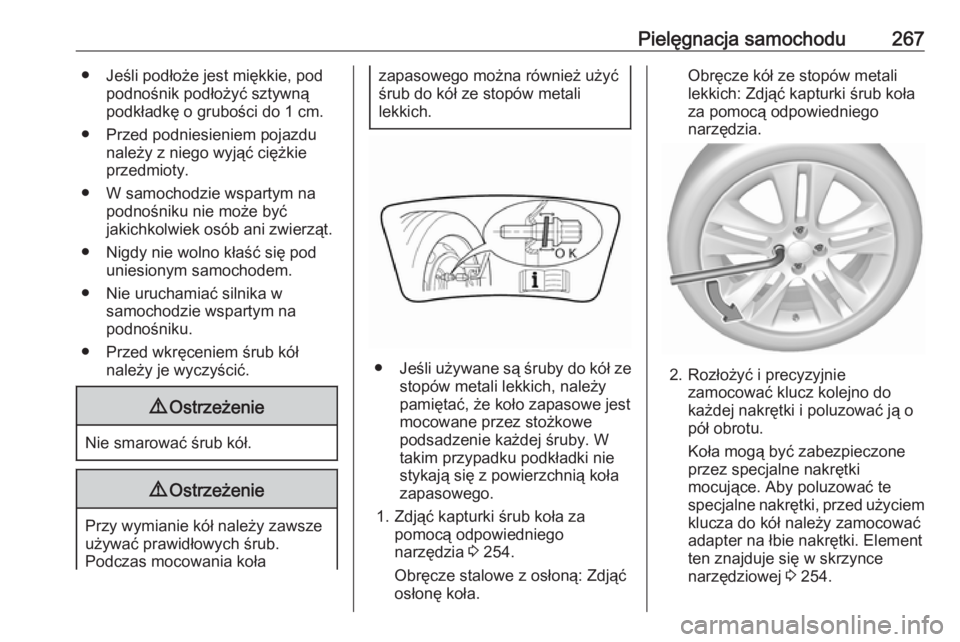

Pielęgnacja samochodu267● Jeśli podłoże jest miękkie, podpodnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● Przed podniesieniem pojazdu należy z niego wyjąć ciężkieprzedmioty.
● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed wkręceniem śrub kół należy je wyczyścić.9Ostrzeżenie
Nie smarować śrub kół.
9Ostrzeżenie
Przy wymianie kół należy zawsze
używać prawidłowych śrub.
Podczas mocowania koła
zapasowego można również użyć śrub do kół ze stopów metali
lekkich.
● Jeśli używane są śruby do kół ze
stopów metali lekkich, należy
pamiętać, że koło zapasowe jest
mocowane przez stożkowe
podsadzenie każdej śruby. W takim przypadku podkładki nie
stykają się z powierzchnią koła
zapasowego.
1. Zdjąć kapturki śrub koła za pomocą odpowiedniego
narzędzia 3 254.
Obręcze stalowe z osłoną: Zdjąć
osłonę koła.
Obręcze kół ze stopów metali
lekkich: Zdjąć kapturki śrub koła
za pomocą odpowiedniego
narzędzia.
2. Rozłożyć i precyzyjnie zamocować klucz kolejno do
każdej nakrętki i poluzować ją o
pół obrotu.
Koła mogą być zabezpieczone
przez specjalne nakrętki
mocujące. Aby poluzować te
specjalne nakrętki, przed użyciem klucza do kół należy zamocować
adapter na łbie nakrętki. Element
ten znajduje się w skrzynce
narzędziowej 3 254.

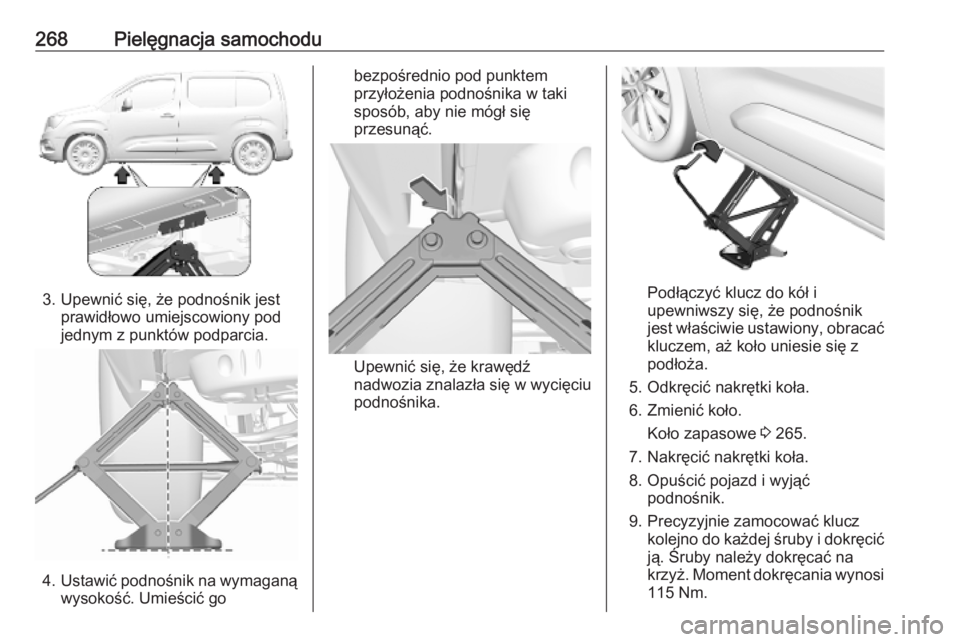

268Pielęgnacja samochodu
3. Upewnić się, że podnośnik jestprawidłowo umiejscowiony pod
jednym z punktów podparcia.
4. Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.
Upewnić się, że krawędź
nadwozia znalazła się w wycięciu
podnośnika.
Podłączyć klucz do kół i
upewniwszy się, że podnośnik
jest właściwie ustawiony, obracać kluczem, aż koło uniesie się z
podłoża.
5. Odkręcić nakrętki koła. 6. Zmienić koło. Koło zapasowe 3 265.
7. Nakręcić nakrętki koła.
8. Opuścić pojazd i wyjąć podnośnik.
9. Precyzyjnie zamocować klucz kolejno do każdej śruby i dokręcić
ją. Śruby należy dokręcać na
krzyż. Moment dokręcania wynosi
115 Nm.

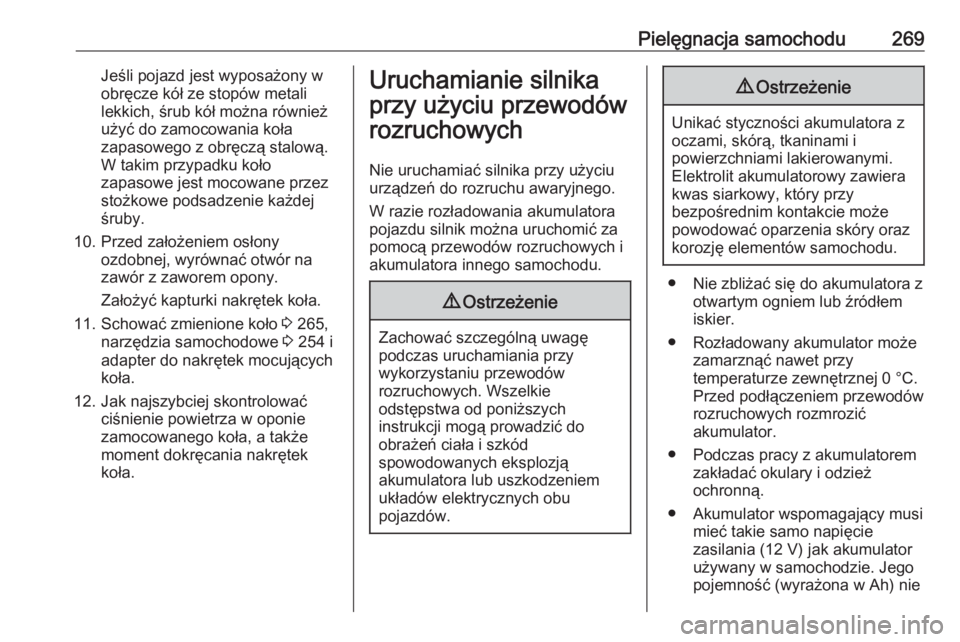

Pielęgnacja samochodu269Jeśli pojazd jest wyposażony w
obręcze kół ze stopów metali
lekkich, śrub kół można również
użyć do zamocowania koła
zapasowego z obręczą stalową.
W takim przypadku koło
zapasowe jest mocowane przez
stożkowe podsadzenie każdej
śruby.
10. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki nakrętek koła.
11. Schować zmienione koło 3 265,
narzędzia samochodowe 3 254 i
adapter do nakrętek mocujących
koła.
12. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania nakrętek
koła.Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciu
urządzeń do rozruchu awaryjnego.
W razie rozładowania akumulatora
pojazdu silnik można uruchomić za
pomocą przewodów rozruchowych i
akumulatora innego samochodu.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.
9 Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
● Nie zbliżać się do akumulatora z
otwartym ogniem lub źródłem
iskier.
● Rozładowany akumulator może zamarznąć nawet przy
temperaturze zewnętrznej 0 °C.
Przed podłączeniem przewodów
rozruchowych rozmrozić
akumulator.
● Podczas pracy z akumulatorem zakładać okulary i odzież
ochronną.
● Akumulator wspomagający musi mieć takie samo napięcie
zasilania (12 V) jak akumulator
używany w samochodzie. Jego
pojemność (wyrażona w Ah) nie

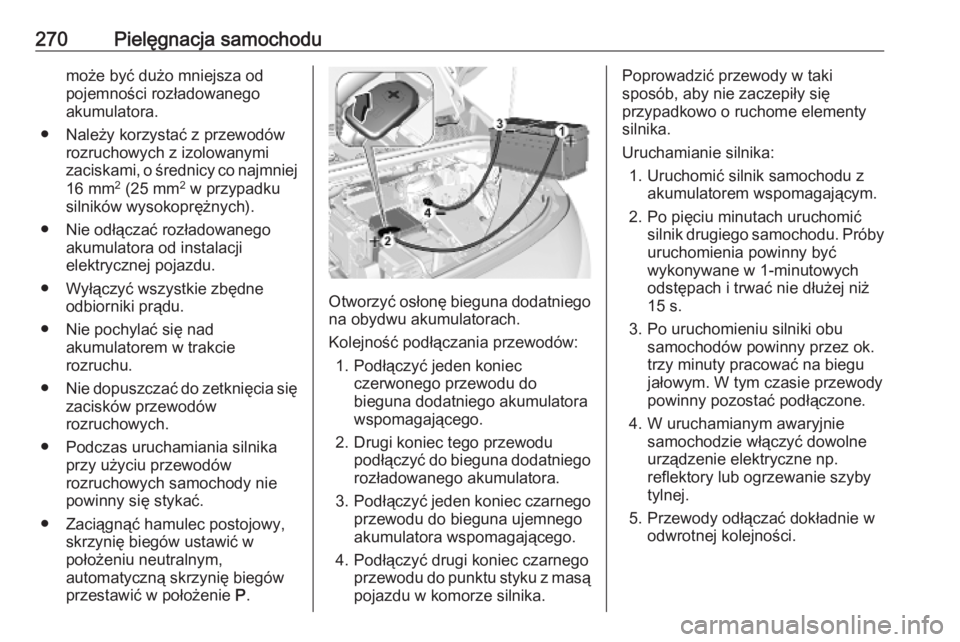

270Pielęgnacja samochodumoże być dużo mniejsza od
pojemności rozładowanego
akumulatora.
● Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
(25 mm 2
w przypadku
silników wysokoprężnych).
● Nie odłączać rozładowanego akumulatora od instalacji
elektrycznej pojazdu.
● Wyłączyć wszystkie zbędne odbiorniki prądu.
● Nie pochylać się nad akumulatorem w trakcie
rozruchu.
● Nie dopuszczać do zetknięcia się
zacisków przewodów
rozruchowych.
● Podczas uruchamiania silnika przy użyciu przewodów
rozruchowych samochody nie
powinny się stykać.
● Zaciągnąć hamulec postojowy, skrzynię biegów ustawić w
położeniu neutralnym,
automatyczną skrzynię biegów przestawić w położenie P.
Otworzyć osłonę bieguna dodatniego
na obydwu akumulatorach.
Kolejność podłączania przewodów: 1. Podłączyć jeden koniec czerwonego przewodu do
bieguna dodatniego akumulatora wspomagającego.
2. Drugi koniec tego przewodu podłączyć do bieguna dodatniegorozładowanego akumulatora.
3. Podłączyć jeden koniec czarnego
przewodu do bieguna ujemnego
akumulatora wspomagającego.
4. Podłączyć drugi koniec czarnego przewodu do punktu styku z masą
pojazdu w komorze silnika.
Poprowadzić przewody w taki
sposób, aby nie zaczepiły się
przypadkowo o ruchome elementy
silnika.
Uruchamianie silnika: 1. Uruchomić silnik samochodu z akumulatorem wspomagającym.
2. Po pięciu minutach uruchomić silnik drugiego samochodu. Próby
uruchomienia powinny być
wykonywane w 1-minutowych
odstępach i trwać nie dłużej niż
15 s.
3. Po uruchomieniu silniki obu samochodów powinny przez ok.
trzy minuty pracować na biegu
jałowym. W tym czasie przewody
powinny pozostać podłączone.
4. W uruchamianym awaryjnie samochodzie włączyć dowolne
urządzenie elektryczne np.
reflektory lub ogrzewanie szyby
tylnej.
5. Przewody odłączać dokładnie w odwrotnej kolejności.
