2019.1 OPEL COMBO E Instrukcja obsługi (in Polish)

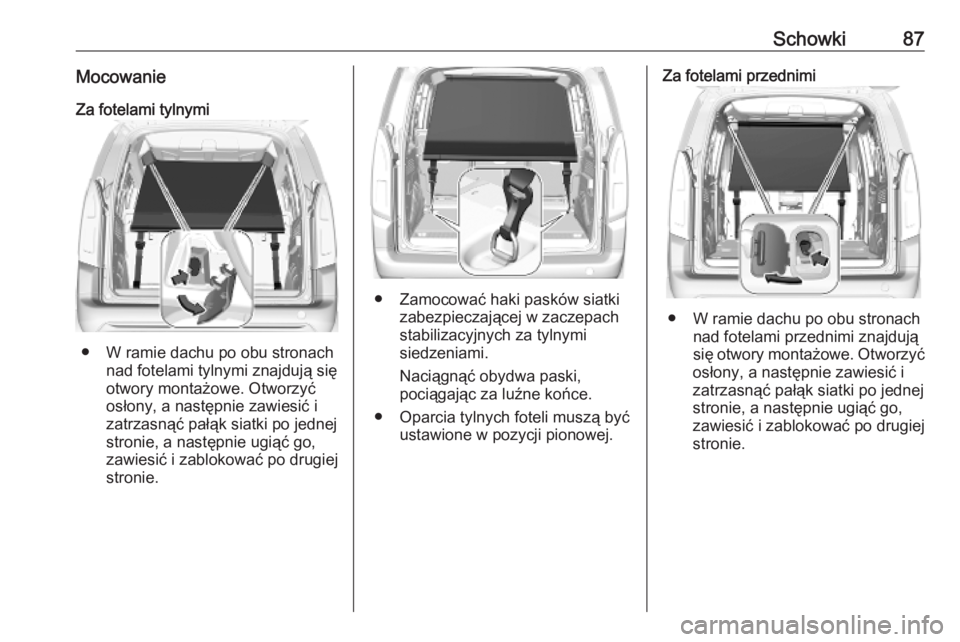

Schowki87Mocowanie
Za fotelami tylnymi
● W ramie dachu po obu stronach nad fotelami tylnymi znajdują się
otwory montażowe. Otworzyć osłony, a następnie zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
● Zamocować haki pasków siatki zabezpieczającej w zaczepach
stabilizacyjnych za tylnymi
siedzeniami.
Naciągnąć obydwa paski,
pociągając za luźne końce.
● Oparcia tylnych foteli muszą być ustawione w pozycji pionowej.
Za fotelami przednimi
● W ramie dachu po obu stronach nad fotelami przednimi znajdująsię otwory montażowe. Otworzyć
osłony, a następnie zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.

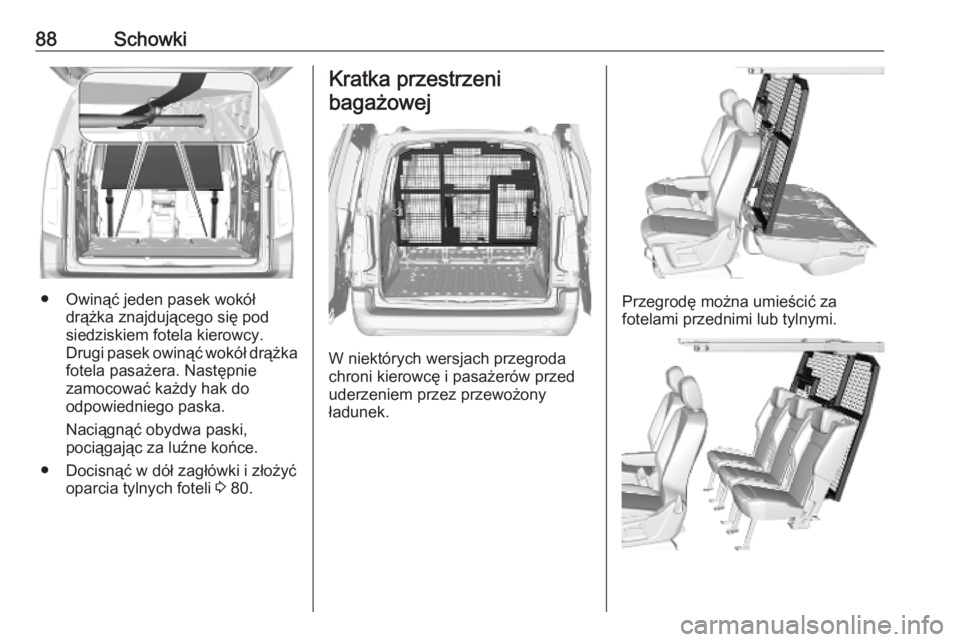

88Schowki
● Owinąć jeden pasek wokółdrążka znajdującego się pod
siedziskiem fotela kierowcy.
Drugi pasek owinąć wokół drążka
fotela pasażera. Następnie
zamocować każdy hak do
odpowiedniego paska.
Naciągnąć obydwa paski,
pociągając za luźne końce.
● Docisnąć w dół zagłówki i złożyć oparcia tylnych foteli 3 80.
Kratka przestrzeni
bagażowej
W niektórych wersjach przegroda
chroni kierowcę i pasażerów przed
uderzeniem przez przewożony
ładunek.
Przegrodę można umieścić za
fotelami przednimi lub tylnymi.

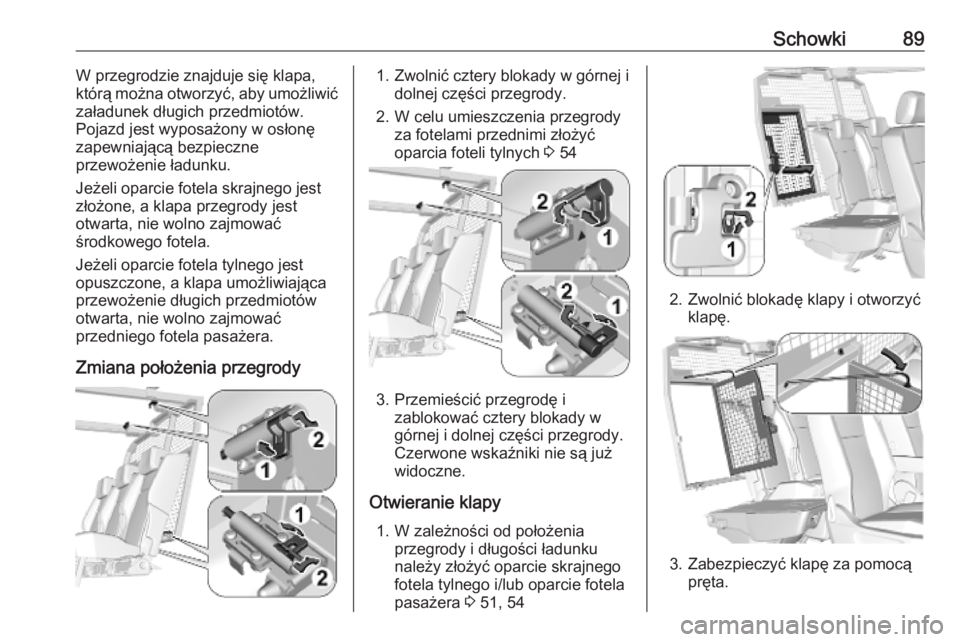

Schowki89W przegrodzie znajduje się klapa,
którą można otworzyć, aby umożliwić
załadunek długich przedmiotów.
Pojazd jest wyposażony w osłonę
zapewniającą bezpieczne
przewożenie ładunku.
Jeżeli oparcie fotela skrajnego jest
złożone, a klapa przegrody jest
otwarta, nie wolno zajmować
środkowego fotela.
Jeżeli oparcie fotela tylnego jest
opuszczone, a klapa umożliwiająca
przewożenie długich przedmiotów
otwarta, nie wolno zajmować
przedniego fotela pasażera.
Zmiana położenia przegrody1. Zwolnić cztery blokady w górnej i dolnej części przegrody.
2. W celu umieszczenia przegrody za fotelami przednimi złożyć
oparcia foteli tylnych 3 54
3. Przemieścić przegrodę i
zablokować cztery blokady w
górnej i dolnej części przegrody.
Czerwone wskaźniki nie są już
widoczne.
Otwieranie klapy 1. W zależności od położenia przegrody i długości ładunku
należy złożyć oparcie skrajnego
fotela tylnego i/lub oparcie fotela
pasażera 3 51, 54
2. Zwolnić blokadę klapy i otworzyć
klapę.
3. Zabezpieczyć klapę za pomocąpręta.

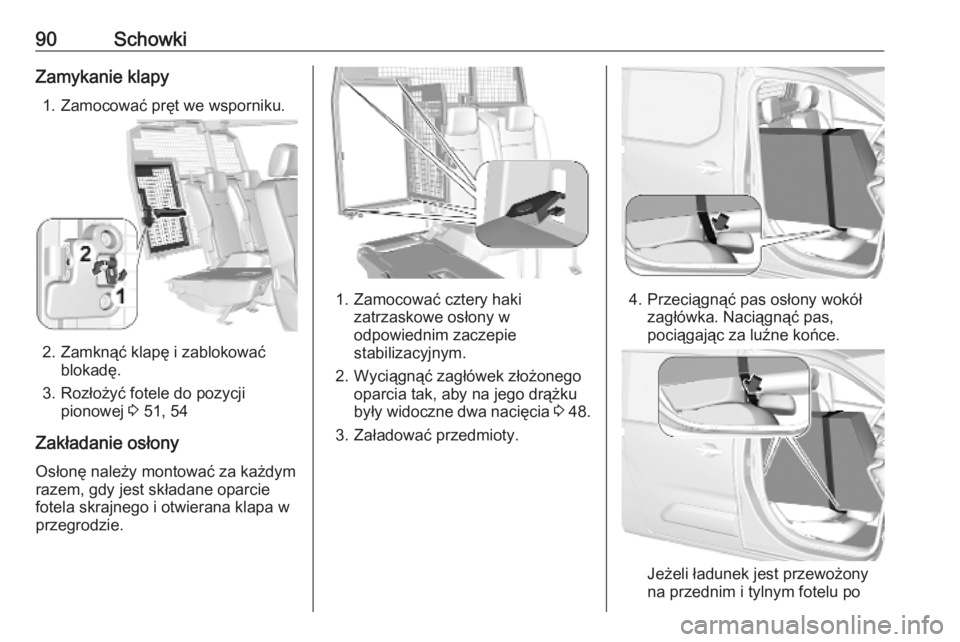

90SchowkiZamykanie klapy1. Zamocować pręt we wsporniku.
2. Zamknąć klapę i zablokować blokadę.
3. Rozłożyć fotele do pozycji pionowej 3 51, 54
Zakładanie osłony
Osłonę należy montować za każdym
razem, gdy jest składane oparcie
fotela skrajnego i otwierana klapa w
przegrodzie.
1. Zamocować cztery haki
zatrzaskowe osłony w
odpowiednim zaczepie
stabilizacyjnym.
2. Wyciągnąć zagłówek złożonego oparcia tak, aby na jego drążku
były widoczne dwa nacięcia 3 48.
3. Załadować przedmioty.4. Przeciągnąć pas osłony wokół zagłówka. Naciągnąć pas,
pociągając za luźne końce.
Jeżeli ładunek jest przewożony
na przednim i tylnym fotelu po

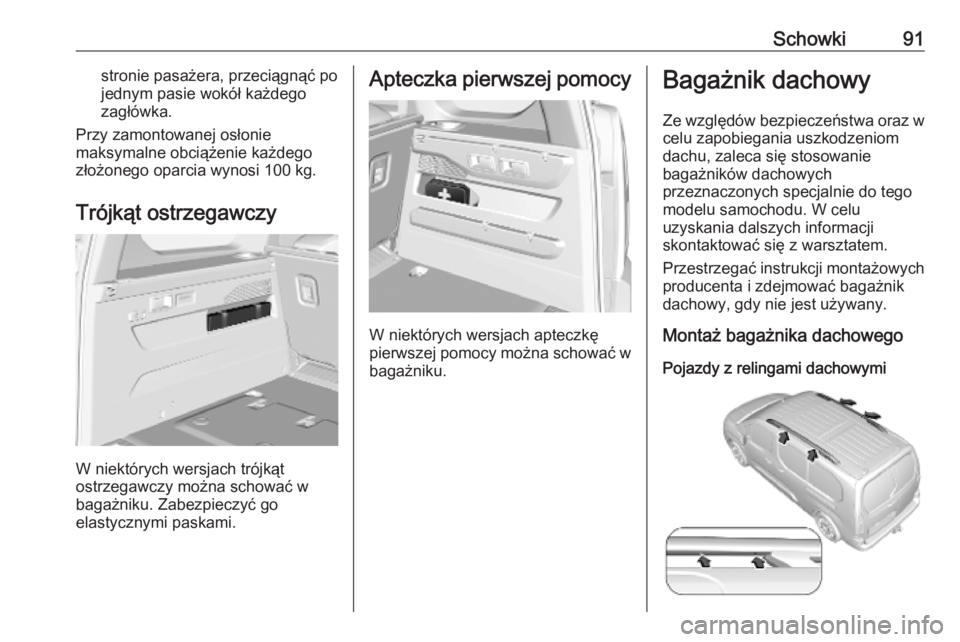

Schowki91stronie pasażera, przeciągnąć po
jednym pasie wokół każdego
zagłówka.
Przy zamontowanej osłonie
maksymalne obciążenie każdego złożonego oparcia wynosi 100 kg.
Trójkąt ostrzegawczy
W niektórych wersjach trójkąt
ostrzegawczy można schować w
bagażniku. Zabezpieczyć go
elastycznymi paskami.
Apteczka pierwszej pomocy
W niektórych wersjach apteczkę
pierwszej pomocy można schować w
bagażniku.
Bagażnik dachowy
Ze względów bezpieczeństwa oraz w
celu zapobiegania uszkodzeniom
dachu, zaleca się stosowanie
bagażników dachowych
przeznaczonych specjalnie do tego
modelu samochodu. W celu
uzyskania dalszych informacji
skontaktować się z warsztatem.
Przestrzegać instrukcji montażowych
producenta i zdejmować bagażnik
dachowy, gdy nie jest używany.
Montaż bagażnika dachowego
Pojazdy z relingami dachowymi

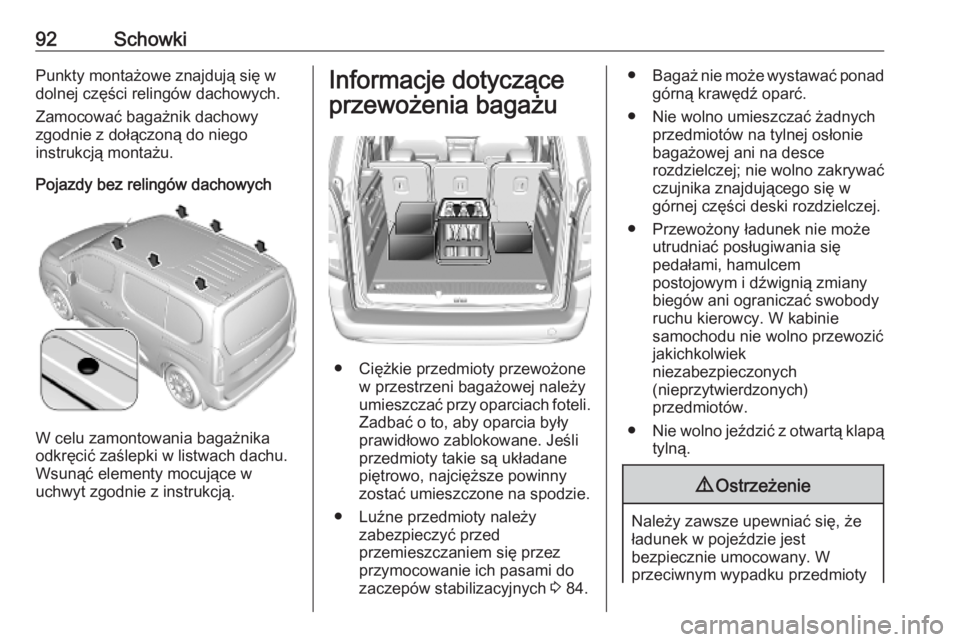

92SchowkiPunkty montażowe znajdują się wdolnej części relingów dachowych.
Zamocować bagażnik dachowy
zgodnie z dołączoną do niego
instrukcją montażu.
Pojazdy bez relingów dachowych
W celu zamontowania bagażnika
odkręcić zaślepki w listwach dachu.
Wsunąć elementy mocujące w
uchwyt zgodnie z instrukcją.
Informacje dotyczące
przewożenia bagażu
● Ciężkie przedmioty przewożone w przestrzeni bagażowej należy
umieszczać przy oparciach foteli.
Zadbać o to, aby oparcia były
prawidłowo zablokowane. Jeśli
przedmioty takie są układane
piętrowo, najcięższe powinny
zostać umieszczone na spodzie.
● Luźne przedmioty należy zabezpieczyć przed
przemieszczaniem się przez
przymocowanie ich pasami do
zaczepów stabilizacyjnych 3 84.
● Bagaż nie może wystawać ponad
górną krawędź oparć.
● Nie wolno umieszczać żadnych przedmiotów na tylnej osłoniebagażowej ani na desce
rozdzielczej; nie wolno zakrywać
czujnika znajdującego się w
górnej części deski rozdzielczej.
● Przewożony ładunek nie może utrudniać posługiwania się
pedałami, hamulcem
postojowym i dźwignią zmiany
biegów ani ograniczać swobody
ruchu kierowcy. W kabinie
samochodu nie wolno przewozić jakichkolwiek
niezabezpieczonych
(nieprzytwierdzonych)
przedmiotów.
● Nie wolno jeździć z otwartą klapą
tylną.9 Ostrzeżenie
Należy zawsze upewniać się, że
ładunek w pojeździe jest
bezpiecznie umocowany. W
przeciwnym wypadku przedmioty

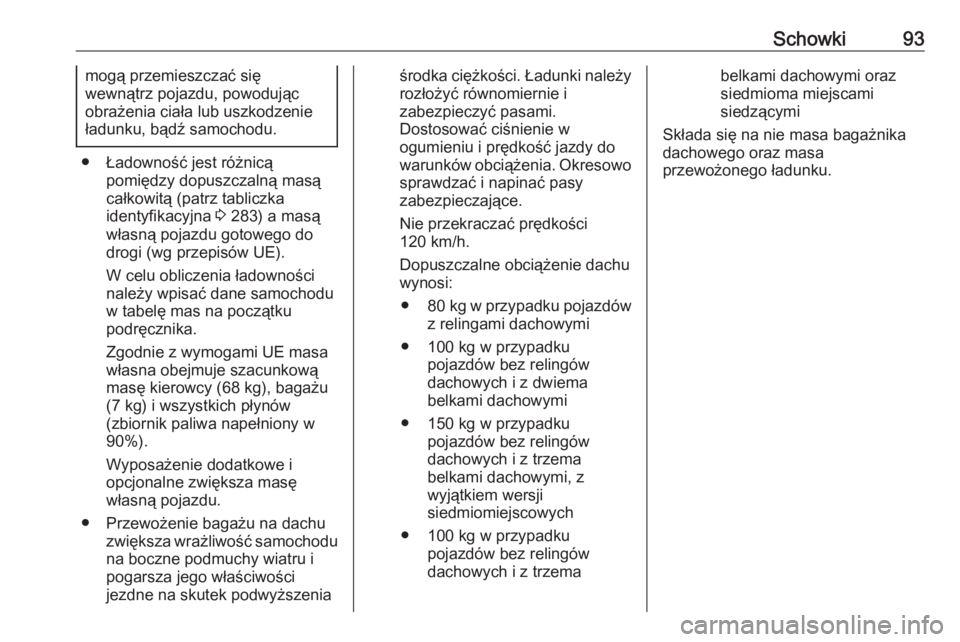

Schowki93mogą przemieszczać się
wewnątrz pojazdu, powodując
obrażenia ciała lub uszkodzenie
ładunku, bądź samochodu.
● Ładowność jest różnicą pomiędzy dopuszczalną masą
całkowitą (patrz tabliczka
identyfikacyjna 3 283) a masą
własną pojazdu gotowego do
drogi (wg przepisów UE).
W celu obliczenia ładowności
należy wpisać dane samochodu w tabelę mas na początku
podręcznika.
Zgodnie z wymogami UE masa
własna obejmuje szacunkową
masę kierowcy (68 kg), bagażu
(7 kg) i wszystkich płynów
(zbiornik paliwa napełniony w 90%).
Wyposażenie dodatkowe i
opcjonalne zwiększa masę
własną pojazdu.
● Przewożenie bagażu na dachu zwiększa wrażliwość samochodu
na boczne podmuchy wiatru i
pogarsza jego właściwości
jezdne na skutek podwyższenia
środka ciężkości. Ładunki należy rozłożyć równomiernie i
zabezpieczyć pasami.
Dostosować ciśnienie w
ogumieniu i prędkość jazdy do
warunków obciążenia. Okresowo
sprawdzać i napinać pasy
zabezpieczające.
Nie przekraczać prędkości
120 km/h.
Dopuszczalne obciążenie dachu
wynosi:
● 80 kg w przypadku pojazdów
z relingami dachowymi
● 100 kg w przypadku pojazdów bez relingów
dachowych i z dwiema
belkami dachowymi
● 150 kg w przypadku pojazdów bez relingówdachowych i z trzema
belkami dachowymi, z
wyjątkiem wersji
siedmiomiejscowych
● 100 kg w przypadku pojazdów bez relingów
dachowych i z trzemabelkami dachowymi oraz
siedmioma miejscami
siedzącymi
Składa się na nie masa bagażnika
dachowego oraz masa
przewożonego ładunku.

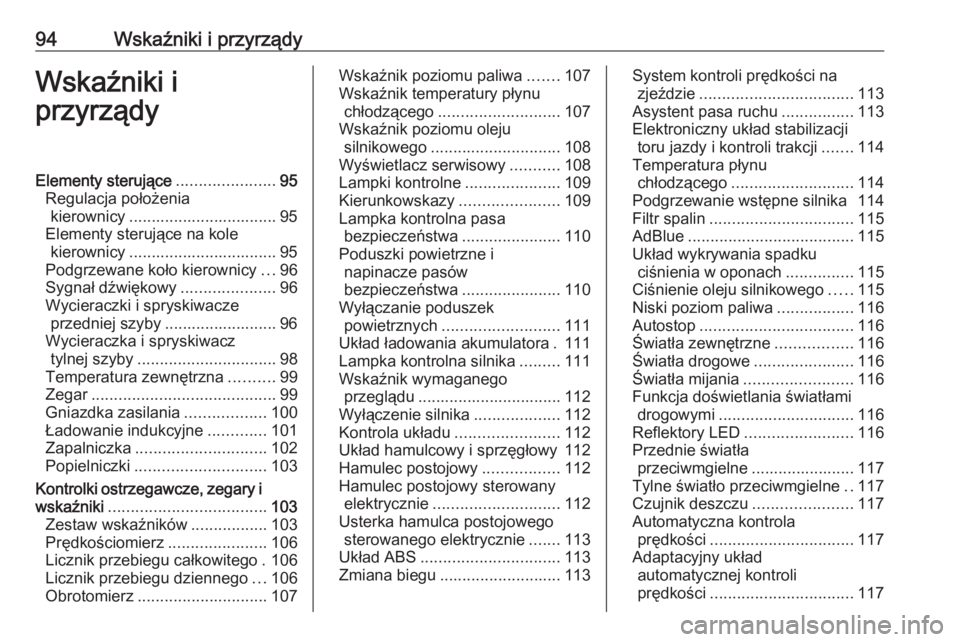

94Wskaźniki i przyrządyWskaźniki i
przyrządyElementy sterujące ......................95
Regulacja położenia kierownicy ................................. 95
Elementy sterujące na kole kierownicy ................................. 95
Podgrzewane koło kierownicy ...96
Sygnał dźwiękowy .....................96
Wycieraczki i spryskiwacze przedniej szyby ......................... 96
Wycieraczka i spryskiwacz tylnej szyby ............................... 98
Temperatura zewnętrzna ..........99
Zegar ......................................... 99
Gniazdka zasilania ..................100
Ładowanie indukcyjne .............101
Zapalniczka ............................. 102
Popielniczki ............................. 103
Kontrolki ostrzegawcze, zegary i
wskaźniki ................................... 103
Zestaw wskaźników .................103
Prędkościomierz ......................106
Licznik przebiegu całkowitego . 106
Licznik przebiegu dziennego ...106
Obrotomierz ............................. 107Wskaźnik poziomu paliwa .......107
Wskaźnik temperatury płynu chłodzącego ........................... 107
Wskaźnik poziomu oleju silnikowego ............................. 108
Wyświetlacz serwisowy ...........108
Lampki kontrolne .....................109
Kierunkowskazy ......................109
Lampka kontrolna pasa bezpieczeństwa ......................110
Poduszki powietrzne i napinacze pasów
bezpieczeństwa ......................110
Wyłączanie poduszek powietrznych .......................... 111
Układ ładowania akumulatora . 111
Lampka kontrolna silnika .........111
Wskaźnik wymaganego przeglądu ................................ 112
Wyłączenie silnika ...................112
Kontrola układu .......................112
Układ hamulcowy i sprzęgłowy 112
Hamulec postojowy .................112
Hamulec postojowy sterowany elektrycznie ............................ 112
Usterka hamulca postojowego sterowanego elektrycznie .......113
Układ ABS ............................... 113
Zmiana biegu ........................... 113System kontroli prędkości na
zjeździe .................................. 113
Asystent pasa ruchu ................113
Elektroniczny układ stabilizacji toru jazdy i kontroli trakcji .......114
Temperatura płynu chłodzącego ........................... 114
Podgrzewanie wstępne silnika 114
Filtr spalin ................................ 115
AdBlue ..................................... 115
Układ wykrywania spadku ciśnienia w oponach ...............115
Ciśnienie oleju silnikowego .....115
Niski poziom paliwa .................116
Autostop .................................. 116
Światła zewnętrzne .................116
Światła drogowe ......................116
Światła mijania ........................ 116
Funkcja doświetlania światłami drogowymi .............................. 116
Reflektory LED ........................ 116
Przednie światła przeciwmgielne ....................... 117
Tylne światło przeciwmgielne ..117
Czujnik deszczu ......................117
Automatyczna kontrola prędkości ................................ 117
Adaptacyjny układ automatycznej kontroli
prędkości ................................ 117
