2019.1 OPEL COMBO E Instrukcja obsługi (in Polish)

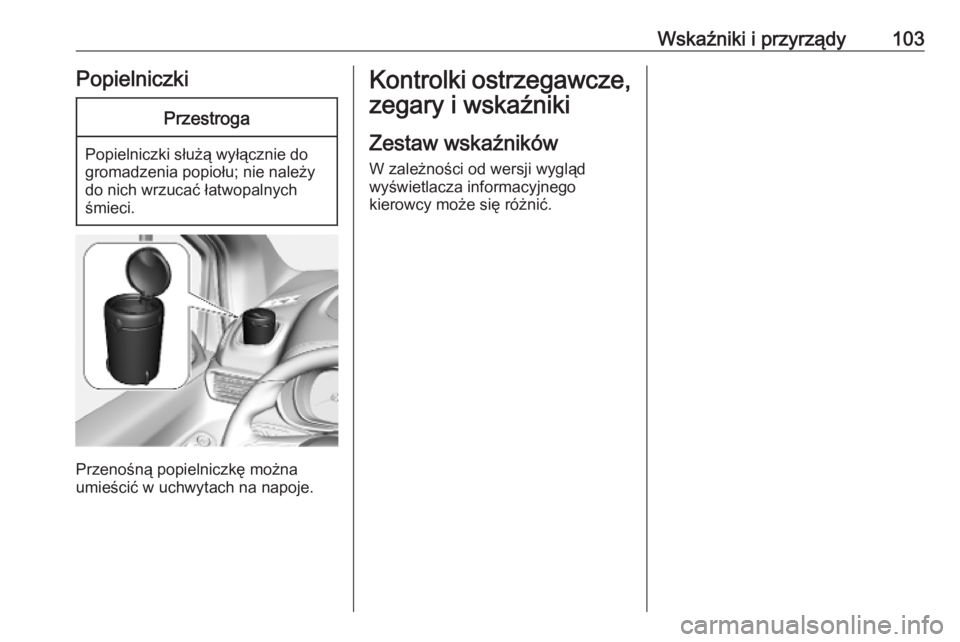

Wskaźniki i przyrządy103PopielniczkiPrzestroga
Popielniczki służą wyłącznie do
gromadzenia popiołu; nie należy
do nich wrzucać łatwopalnych
śmieci.
Przenośną popielniczkę można
umieścić w uchwytach na napoje.
Kontrolki ostrzegawcze,
zegary i wskaźniki
Zestaw wskaźników
W zależności od wersji wygląd
wyświetlacza informacyjnego
kierowcy może się różnić.

104Wskaźniki i przyrządy

Wskaźniki i przyrządy105PrzeglądOKierunkowskaz 3 109XLampka kontrolna pasa
bezpieczeństwa 3 110vPoduszki powietrzne i napi‐
nacze pasów bezpieczeń‐
stwa 3 110VWyłączanie poduszek powie‐
trznych 3 111pUkład ładowania akumula‐
tora 3 111ZLampka kontrolna silnika
3 111HWskaźnik wymaganego prze‐
glądu 3 112YWyłączenie silnika 3 112JKontrola układu 3 112RUkład hamulcowy i sprzęg‐
łowy 3 112m , oHamulec postojowy 3 112
Hamulec postojowy stero‐
wany elektrycznie 3 112uUkład ABS 3 113RZmiana biegu 3 113LAsystent pasa ruchu 3 113bElektroniczny układ stabili‐
zacji toru jazdy i kontroli
trakcji 3 114!Podgrzewanie wstępne
silnika 3 114%Filtr spalin 3 115YAdBlue 3 115wUkład wykrywania spadku
ciśnienia w oponach 3 115ICiśnienie oleju silnikowego
3 115YoNiski poziom paliwa 3 116WoWysoka temperatura płynu
chłodzącego 3 114DAutostop 3 1168Światła zewnętrzne 3 1169Światła mijania 3 116CŚwiatła drogowe 3 116fFunkcja doświetlania świat‐
łami drogowymi 3 116òSystem kontroli prędkości na
zjeździe 3 113>Światła przeciwmgielne
3 117øTylne światła przeciwmgielne
3 117 martwego pola w lusterkach
3 118mAutomatyczna kontrola pręd‐
kości 3 117ßOgranicznik prędkości
3 118ØWspomaganie hamowania
awaryjnego 3 201hSygnalizator otwartych drzwi
3 118

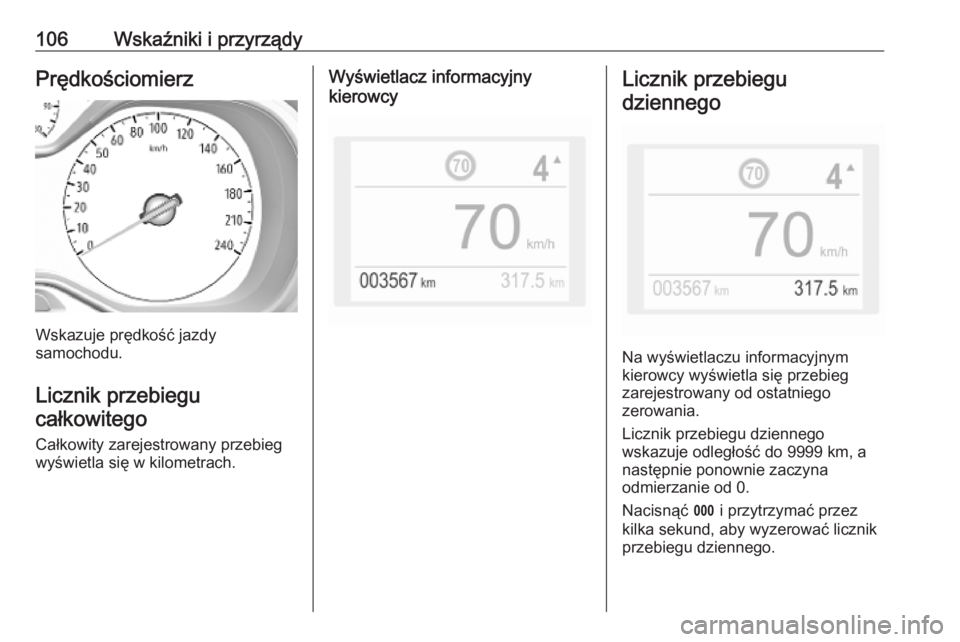

106Wskaźniki i przyrządyPrędkościomierz
Wskazuje prędkość jazdy
samochodu.
Licznik przebiegu
całkowitego
Całkowity zarejestrowany przebieg
wyświetla się w kilometrach.
Wyświetlacz informacyjny
kierowcyLicznik przebiegu
dziennego
Na wyświetlaczu informacyjnym
kierowcy wyświetla się przebieg
zarejestrowany od ostatniego
zerowania.
Licznik przebiegu dziennego
wskazuje odległość do 9999 km, a
następnie ponownie zaczyna
odmierzanie od 0.
Nacisnąć L i przytrzymać przez
kilka sekund, aby wyzerować licznik
przebiegu dziennego.

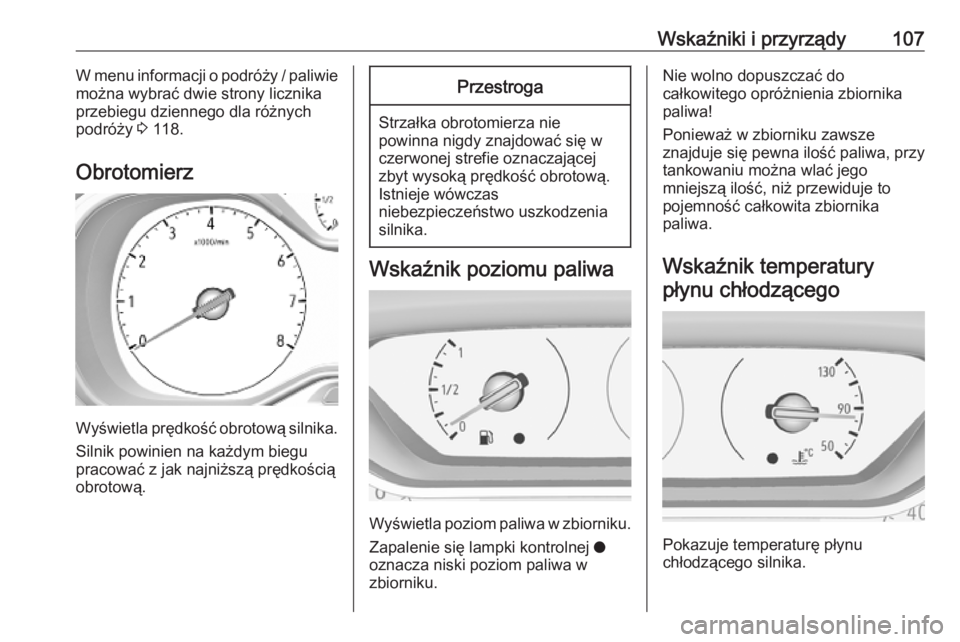

Wskaźniki i przyrządy107W menu informacji o podróży / paliwie
można wybrać dwie strony licznika
przebiegu dziennego dla różnych
podróży 3 118.
Obrotomierz
Wyświetla prędkość obrotową silnika.
Silnik powinien na każdym biegu
pracować z jak najniższą prędkością
obrotową.
Przestroga
Strzałka obrotomierza nie
powinna nigdy znajdować się w czerwonej strefie oznaczającej
zbyt wysoką prędkość obrotową.
Istnieje wówczas
niebezpieczeństwo uszkodzenia silnika.
Wskaźnik poziomu paliwa
Wyświetla poziom paliwa w zbiorniku.
Zapalenie się lampki kontrolnej o
oznacza niski poziom paliwa w
zbiorniku.
Nie wolno dopuszczać do
całkowitego opróżnienia zbiornika
paliwa!
Ponieważ w zbiorniku zawsze
znajduje się pewna ilość paliwa, przy
tankowaniu można wlać jego
mniejszą ilość, niż przewiduje to
pojemność całkowita zbiornika
paliwa.
Wskaźnik temperatury płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.

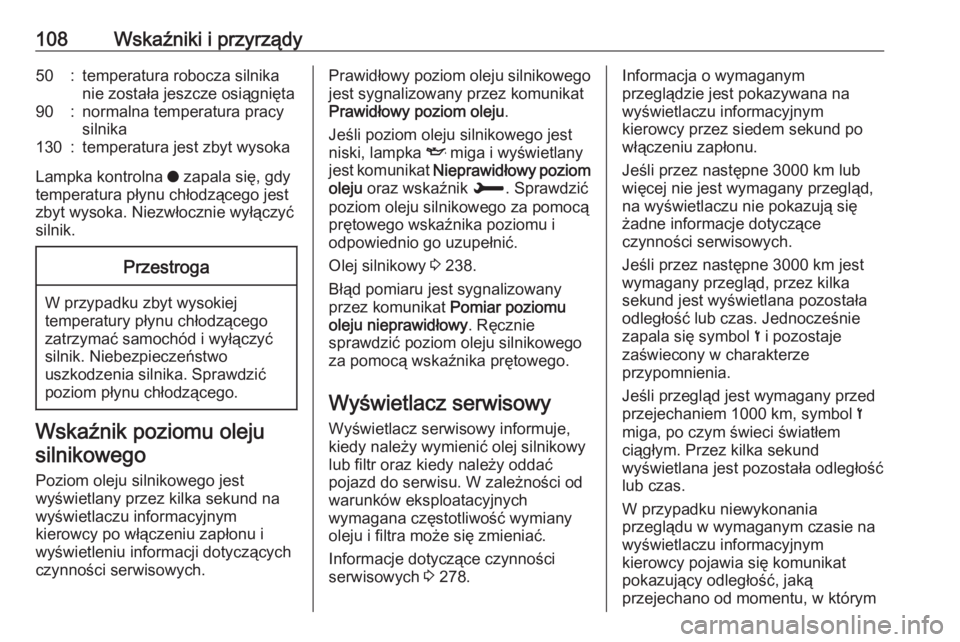

108Wskaźniki i przyrządy50:temperatura robocza silnika
nie została jeszcze osiągnięta90:normalna temperatura pracy
silnika130:temperatura jest zbyt wysoka
Lampka kontrolna o zapala się, gdy
temperatura płynu chłodzącego jest
zbyt wysoka. Niezwłocznie wyłączyć
silnik.
Przestroga
W przypadku zbyt wysokiej
temperatury płynu chłodzącego
zatrzymać samochód i wyłączyć
silnik. Niebezpieczeństwo
uszkodzenia silnika. Sprawdzić
poziom płynu chłodzącego.
Wskaźnik poziomu oleju
silnikowego
Poziom oleju silnikowego jest
wyświetlany przez kilka sekund na
wyświetlaczu informacyjnym
kierowcy po włączeniu zapłonu i
wyświetleniu informacji dotyczących
czynności serwisowych.
Prawidłowy poziom oleju silnikowego jest sygnalizowany przez komunikat
Prawidłowy poziom oleju .
Jeśli poziom oleju silnikowego jest
niski, lampka I miga i wyświetlany
jest komunikat Nieprawidłowy poziom
oleju oraz wskaźnik H. Sprawdzić
poziom oleju silnikowego za pomocą
prętowego wskaźnika poziomu i
odpowiednio go uzupełnić.
Olej silnikowy 3 238.
Błąd pomiaru jest sygnalizowany
przez komunikat Pomiar poziomu
oleju nieprawidłowy . Ręcznie
sprawdzić poziom oleju silnikowego
za pomocą wskaźnika prętowego.
Wyświetlacz serwisowy
Wyświetlacz serwisowy informuje,
kiedy należy wymienić olej silnikowy
lub filtr oraz kiedy należy oddać
pojazd do serwisu. W zależności od
warunków eksploatacyjnych
wymagana częstotliwość wymiany
oleju i filtra może się zmieniać.
Informacje dotyczące czynności
serwisowych 3 278.Informacja o wymaganym
przeglądzie jest pokazywana na
wyświetlaczu informacyjnym
kierowcy przez siedem sekund po
włączeniu zapłonu.
Jeśli przez następne 3000 km lub
więcej nie jest wymagany przegląd, na wyświetlaczu nie pokazują się
żadne informacje dotyczące
czynności serwisowych.
Jeśli przez następne 3000 km jest
wymagany przegląd, przez kilka
sekund jest wyświetlana pozostała
odległość lub czas. Jednocześnie
zapala się symbol < i pozostaje
zaświecony w charakterze
przypomnienia.
Jeśli przegląd jest wymagany przed
przejechaniem 1000 km, symbol <
miga, po czym świeci światłem
ciągłym. Przez kilka sekund
wyświetlana jest pozostała odległość
lub czas.
W przypadku niewykonania
przeglądu w wymaganym czasie na
wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
pokazujący odległość, jaką
przejechano od momentu, w którym

Wskaźniki i przyrządy109wymagany był przegląd. Lampka <
miga, po czym świeci światłem
ciągłym do czasu wykonania
przeglądu.
Resetowanie okresu
międzyobsługowego
Po każdym przeglądzie wskaźnik
serwisowy należy zresetować, aby
zapewnić jego prawidłowe działanie.
Zaleca się skorzystanie z pomocy
warsztatu.
W przypadku samodzielnego
wykonania czynności serwisowych
należy postępować w następujący
sposób:
● wyłączyć zapłon
● nacisnąć i przytrzymać przycisk CHECK
● włączyć zapłon – rozpocznie się odliczanie wskazania odległości
● gdy wskazanie osiągnie wartość =0, zwolnić przycisk
symbol < zniknieWyświetlanie informacji
dotyczących czynności
serwisowych
Aby wyświetlić stan informacji
dotyczących czynności serwisowych, w dowolnym momencie nacisnąć
przycisk CHECK. Informacje zostaną
wyświetlone na kilka sekund.
Informacje dotyczące czynności
serwisowych 3 278.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym
samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej. Kontrolki mogą być różne w
zależności od wyposażenia. W
momencie włączania zapłonu na
chwilę zapala się większość lampek
kontrolnych w ramach testu.
Kolory lampek kontrolnych
oznaczają:Czerwony:niebezpieczeństwo,
ważne przypomnienieŻółty:ostrzeżenie, uwaga,
usterkaZielony:potwierdzenie
włączeniaNiebieski:potwierdzenie
włączeniabiały:potwierdzenie
włączenia
Patrz wszystkie lampki kontrolne w
różnych zestawach wskaźników
3 103.
Kierunkowskazy
Lampka O świeci lub miga w kolorze
zielonym.

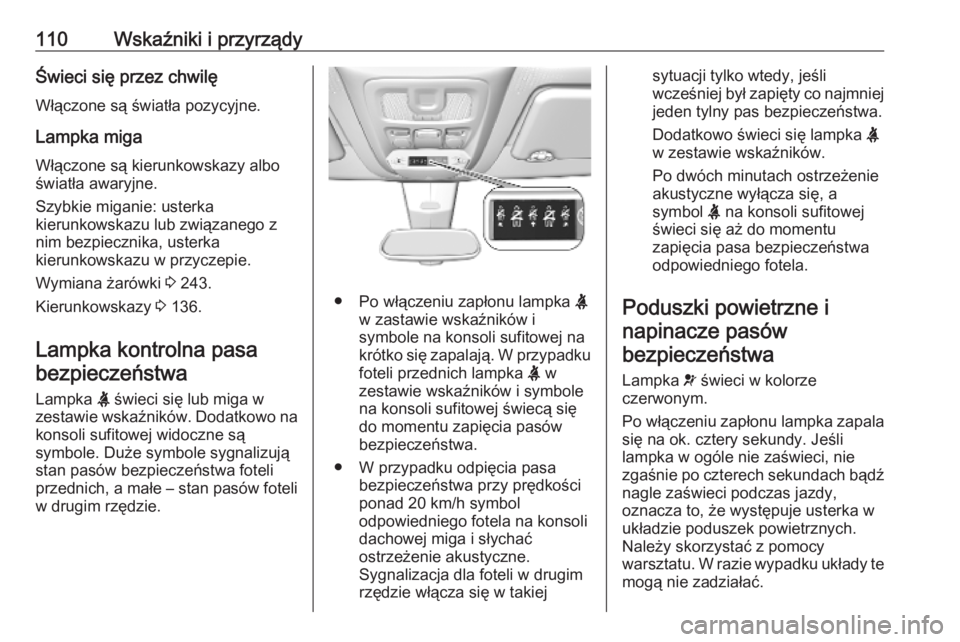

110Wskaźniki i przyrządyŚwieci się przez chwilę
Włączone są światła pozycyjne.
Lampka miga
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika, usterka
kierunkowskazu w przyczepie.
Wymiana żarówki 3 243.
Kierunkowskazy 3 136.
Lampka kontrolna pasa bezpieczeństwa
Lampka X świeci się lub miga w
zestawie wskaźników. Dodatkowo na
konsoli sufitowej widoczne są
symbole. Duże symbole sygnalizują
stan pasów bezpieczeństwa foteli
przednich, a małe – stan pasów foteli
w drugim rzędzie.
● Po włączeniu zapłonu lampka X
w zastawie wskaźników i
symbole na konsoli sufitowej na krótko się zapalają. W przypadku
foteli przednich lampka X w
zestawie wskaźników i symbole
na konsoli sufitowej świecą się do momentu zapięcia pasów
bezpieczeństwa.
● W przypadku odpięcia pasa bezpieczeństwa przy prędkości
ponad 20 km/h symbol
odpowiedniego fotela na konsoli
dachowej miga i słychać
ostrzeżenie akustyczne.
Sygnalizacja dla foteli w drugim
rzędzie włącza się w takiej
sytuacji tylko wtedy, jeśli
wcześniej był zapięty co najmniej
jeden tylny pas bezpieczeństwa.
Dodatkowo świeci się lampka X
w zestawie wskaźników.
Po dwóch minutach ostrzeżenie
akustyczne wyłącza się, a
symbol X na konsoli sufitowej
świeci się aż do momentu
zapięcia pasa bezpieczeństwa
odpowiedniego fotela.
Poduszki powietrzne i napinacze pasówbezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. cztery sekundy. Jeśli
lampka w ogóle nie zaświeci, nie
zgaśnie po czterech sekundach bądź
nagle zaświeci podczas jazdy,
oznacza to, że występuje usterka w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
