2018 YAMAHA YZF-R6 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos
7-32
7
SAU23115
Comprobación y engrase del
puño del acelerad or y el cable
Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Verifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo
el cable contra la penetración de agua. Por
tanto, evite echar agua directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lím-
piela con un trapo húmedo.
SAU44276
Comprobación y engrase de los
pe dales de freno y cambio
Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
Pe dal de freno
Pe dal de cambio
Lubricante recomen dad o:
Grasa de jabón de litio
UBN6S1S0.book Page 32 Thursday, October 5, 2017 10:18 AM

Mantenimiento y ajustes periódicos
7-33
7
SAU23144
Comprobación y engrase de las
manetas de freno y embrague
Antes de cada utilización debe verificar el
funcionamiento de las manetas de freno y
embrague y engrasar los pivotes de las
mismas si es necesario.
Maneta de freno
Maneta de embrague
SAU23203
Comprobación y engrase del ca-
ballete lateral
Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10732
Si el caballete lateral no sube y baja con
suavi dad , hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
pue de tocar el suelo y distraer al con-
d uctor, con el consiguiente riesgo d e
que este pier da el control.
Lubricantes recomen dad os:
Maneta de freno: Grasa de silicona
Maneta de embrague: Grasa de jabón de litio
Lubricante recomen dad o:
Grasa de jabón de litio
UBN6S1S0.book Page 33 Thursday, October 5, 2017 10:18 AM

Mantenimiento y ajustes periódicos
7-34
7
SAUM1653
Engrase de los pivotes del bas-
culante
Los pivotes del basculante se deben en-
grasar en un concesionario Yamaha según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU23273
Comprobación de la horquilla
d elantera
Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el esta do
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas
de aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
d años personales, apoye firme-
mente el vehículo d e forma que no
exista riesgo de que se caiga.
[SWA10752]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si la hor-
quilla delantera se comprime y se ex-
tiende con suavidad.
ATENCIÓN
SCA10591
Si observa cualquier daño en la horquilla
d elantera o ésta no funciona con suavi-
d ad , hágala revisar o reparar en un con-
cesionario Yamaha.
Lubricante recomen dad o:
Grasa de jabón de litio
UBN6S1S0.book Page 34 Thursday, October 5, 2017 10:18 AM

Mantenimiento y ajustes periódicos
7-35
7
SAU23285
Comprobación de la d irección
Los cojinetes de la dirección desgastados
o sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Levante la rueda delantera del suelo. (Consulte la página 7-40).
¡ADVERTENCIA! Para evitar daños
personales, apoye firmemente el
vehículo de forma que no exista
riesgo de que se caiga.
[SWA10752]
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
SAU23292
Comprobación de los cojinetes
d e las rue das
Debe comprobar los cojinetes de las rue-
das delantera y trasera según los intervalos
que se especifican en el cuadro de mante-
nimiento periódico y engrase. Si el cubo de
la rueda se mueve o si no gira con suavi-
dad, solicite a un concesionario Yamaha
que revise los cojinetes de la rueda.
UBN6S1S0.book Page 35 Thursday, October 5, 2017 10:18 AM

Mantenimiento y ajustes periódicos
7-36
7
SAU50212
Batería
La batería se encuentra debajo del asiento
del conductor. (Véase la página 4-23).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761
 El electrólito es tóxico y peligroso,
ya que contiene áci do sulfúrico que
provoca graves quema duras. Evite
to do contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuan do trabaje cerca d e una bate-
ría. En caso de contacto, ad ministre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber gran des canti-
d ad es de agua o leche y llamar
inme diatamente a un mé dico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acu dir al mé dico
sin demora.
 Las baterías pro ducen hi drógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc., aleja
dos de la batería y asegúrese
d e que la ventilación sea suficiente
cuan do la cargue en un espacio ce-
rra do.
 MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
ácido regula da por válvulas) es necesa-
rio un cargad or especial (de tensión
constante). El uso de un carga dor con-
vencional dañará la batería.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
d ebe desactivar el interruptor prin-
cipal y, a continuación, d esconec-
tar el cable negativo antes de
d esconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
d esactiva do y, a continuación, co-
necte el cable positivo antes de co-
nectar el negativo.
[SCA16842]
1. Batería
2. Cable positivo de la batería (rojo)
3. Cable negativo de la batería (negro)
1
3
2
UBN6S1S0.book Page 36 Thursday, October 5, 2017 10:18 AM

Mantenimiento y ajustes periódicos
7-37
7
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.
ATENCIÓN
SCA16531
Mantenga siempre la batería carga da. El
almacenamiento de una batería descar-
ga da pue de dañarla de forma irrepara-
ble.
SAU2370A

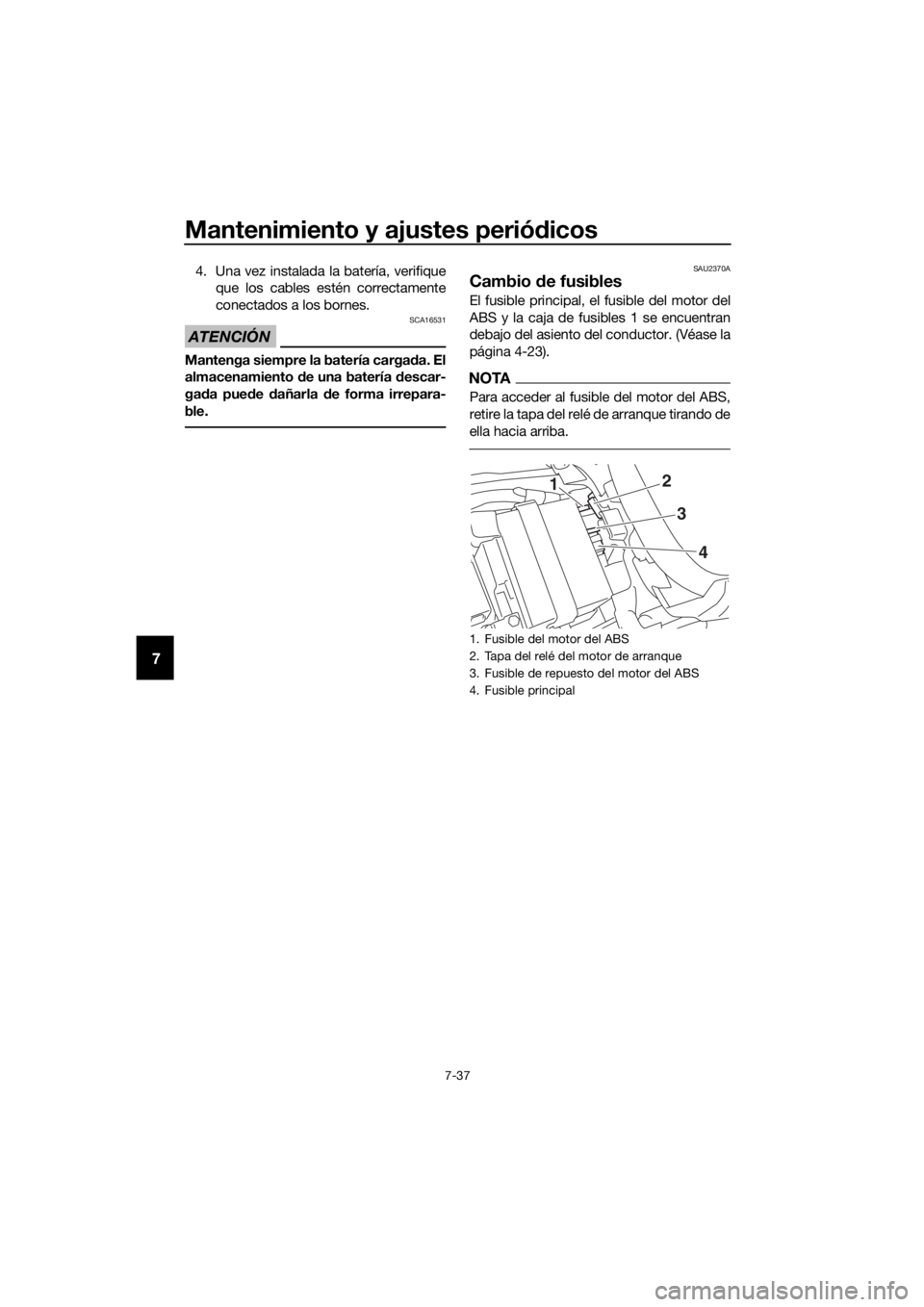

Cambio de fusibles
El fusible principal, el fusible del motor del
ABS y la caja de fusibles 1 se encuentran
debajo del asiento del conductor. (Véase la
página 4-23).
NOTA
Para acceder al fusible del motor del ABS,
retire la tapa del relé de arranque tirando de
ella hacia arriba.
1. Fusible del motor del ABS
2. Tapa del relé del motor de arranque
3. Fusible de repuesto del motor del ABS
4. Fusible principal
2
3
4
1
UBN6S1S0.book Page 37 Thursday, October 5, 2017 10:18 AM

Mantenimiento y ajustes periódicos
7-38
7
La caja de fusibles 2 está situada debajo
del panel A. (Véase la página 7-8).
Si un fusible está fundido, cámbielo del
modo siguiente. 1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incen dio, no utili-
ce un fusible con un amperaje su-
perior al recomen dad o.
[SWA15132]
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcio-
ne.

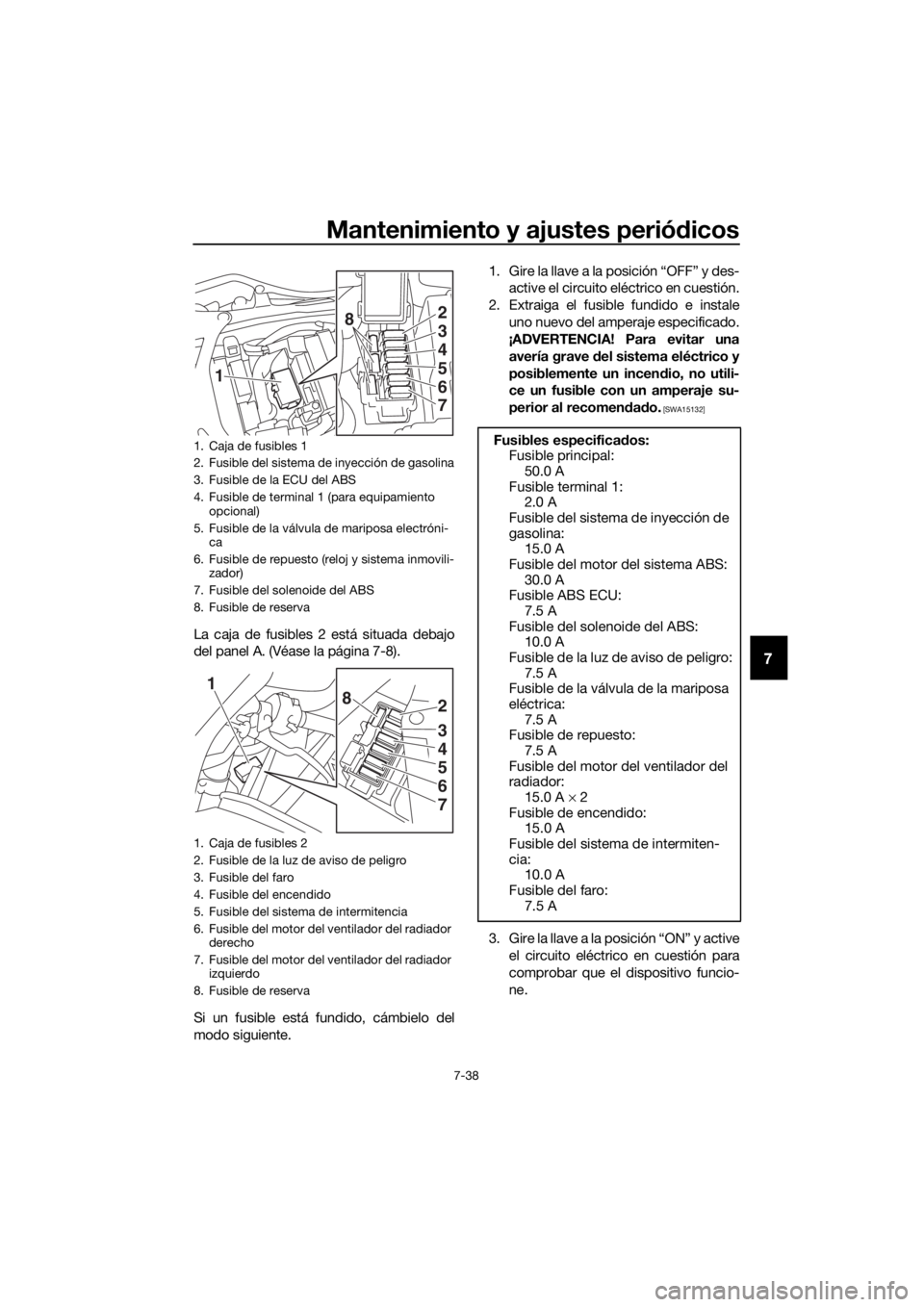

1. Caja de fusibles 1
2. Fusible del sistema de inyección de gasolina
3. Fusible de la ECU del ABS
4. Fusible de terminal 1 (para equipamiento opcional)
5. Fusible de la válvula de mariposa electróni- ca
6. Fusible de repuesto (reloj y sistema inmovili- zador)
7. Fusible del solenoide del ABS
8. Fusible de reserva
1. Caja de fusibles 2
2. Fusible de la luz de aviso de peligro
3. Fusible del faro
4. Fusible del encendido
5. Fusible del sistema de intermitencia
6. Fusible del motor del ventilador del radiador derecho
7. Fusible del motor del ventilador del radiador izquierdo
8. Fusible de reserva
2
1
3
4
5
8
6
7
2
1
3
4
5
8
6
7
Fusibles especifica dos:
Fusible principal:
50.0 A
Fusible terminal 1: 2.0 A
Fusible del sistema de inyección de
gasolina: 15.0 A
Fusible del motor del sistema ABS: 30.0 A
Fusible ABS ECU:
7.5 A
Fusible del solenoide del ABS: 10.0 A
Fusible de la luz de aviso de peligro: 7.5 A
Fusible de la válvula de la mariposa
eléctrica: 7.5 A
Fusible de repuesto:
7.5 A
Fusible del motor del ventilador del
radiador:
15.0 A × 2
Fusible de encendido: 15.0 A
Fusible del sistema de intermiten-
cia: 10.0 A
Fusible del faro: 7.5 A
UBN6S1S0.book Page 38 Thursday, October 5, 2017 10:18 AM

Mantenimiento y ajustes periódicos
7-39
7
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.SAU80380
Luces del vehículo
Excepto la bombilla de la luz de la matrícu-
la, todas las luces de este modelo son LED.
Si una luz LED no se enciende, compruebe
los fusibles y, a continuación, haga revisar
el vehículo en un concesionario Yamaha. Si
la luz de la matrícula no se enciende, com-
pruebe y cambie la bombilla. (Consulte la
página 7-40).
ATENCIÓN
SCA16581
No pegue ningún tipo d e película colo-
rea da o a dhesivos sobre la óptica del fa-
ro.
