2018 YAMAHA XSR 900 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-17
1
2
3
4
567
8
9
10
11
12
till en olycka.

S e alltid till att ventilhattarna sitter
ordentligt på plats för att förhindra
att luft läcker ut.

Använd bara de luftventiler och
ventilhus som visas i listan nedan
för att undvika att du tappar luft när du kör.
Efter utförliga tester har endast de däck
som visas i listan nedan godkänts av
Yamaha för denna modell.
VARNING
MWA10601
Denna motorcykel är utrustad med “su -
per-high-speed” däck. Beakta följande punk ter för att du ska få ut så mycket
som möjligt av dessa däck.

Använd bara de specificerade er -
sättningsdäcken. Andra däck kan
explodera vid körning i höga hastig -
heter.

Helt nya däck kan ha ett relativt då -
ligt grepp på vissa underlag innan
de är
inkörda. Det är därför inte
lämpligt att köra med höga hastig -
heter utan köra sparsamt de första
100 km
(60 mi) efter det att ett nytt
däck monteras.

Däcken måste va ra uppvärmda inn-
an du kan köra med höga hastighe -
ter.

Anpassa alltid lufttrycket beroende på körförhållanden.
MAU21963
Gjutna fälgarFör att du ska få ut maximal prestanda, håll -
barhet och säkerhet från ditt fordon bör du
notera följa
nde punkter om hjulen.
Kontrollera fälgkanterna så att de inte
är spruckna, krokiga eller skadade före
varje körning. Om de är skadade, låt
en Yamaha-återförsäljare byta hjulet.
Försök inte att reparera ett hjul själv.
Ett deformerat eller sprucket hjul mås -
te bytas.

Hjulet bör balanseras om du har bytt
fälg eller däck. Ett obalanserat hjul kan
ge upphov till dåliga prestanda, be -
svärliga hanteringsegen skaper och en
förkortad livslängd på däcket.
Framdäck:
Storlek: 120/70 ZR17M/C(58W)
Tillverkare/modell:
BRIDGESTONE/S20F M
Bakdäck: Storlek:
180/55 ZR17M/C (73W)
Tillverkare/modell: BRIDGESTONE/S20R M
FRAM och BAK: Luftventil: TR412
Ventilhus: #9100 (original)
B90-9-M2.book 17 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Periodiskt underhåll och justering
6-18
1
2
3
4
56
7
8
9
10
11
12
MAU22083
Justering av
kopplingshandtagets spelMät kopplingshandtagets spel som visas.
Kontrollera regelbundet kopplingshandta -
gets spel och justera det vid behov enligt
fö
ljande.
För att öka kopplingshandtagets spel ska
juste
rbulten för kopplingshandtagets spel
vridas i riktning (a). För att minska kopp -
lingshandtagets spel ska justerbulten vridas
i ri
ktning (b).
TIPSOm du inte kan ställa in det angivna spelet
på kopplingshandtaget enligt anvisningarna
ovan eller om kopplingshandtaget inte fung
-
erar som det ska, bör du be en
Y

amaha-återförsäljare att kontrollera kopp -lingsmekanismen.
MAU37914
Kontroll av bromshandtagets
spelDet får inte finnas något fritt spel i bromsreg -
laget. Låt en Yamaha-återförsäljare kontrol -
lera bromssystemet om spel finns.
VARNING
MWA14212

En mjuk och svampig känsla i broms -
handtaget tyder på att det finns luft i
broms
systemet. Om det finns luft i
bromssystemet ska du låta en
Yamaha-återförsäljare avlufta systemet
innan du använder fordonet. Luft i
bromssystemet försämrar bromsverkan och kan leda till att du tappar kontrollen.

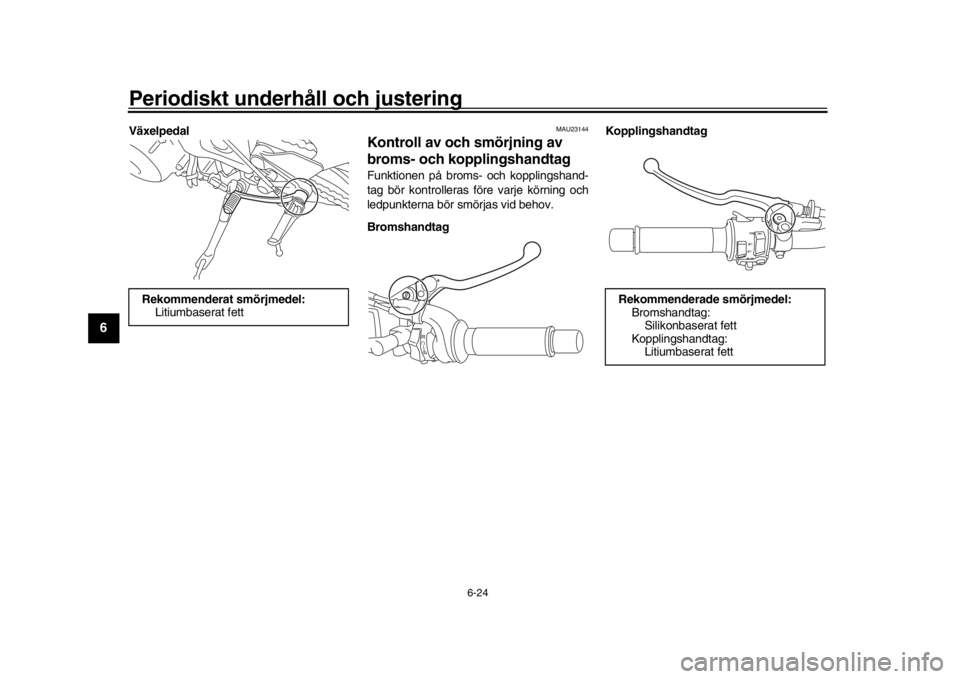

1. Justeringsbult för kopplingshandtagets
spel
2. Kopplingshandtagets spelKopplingshandtagets spel: 10.0–15.0 mm (0.39–0.59 in)2
1
(b)(a)
1. Inget spel i bromshandtaget
1
B90-9-M2.book 18 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Periodiskt underhåll och justering
6-19
1
2
3
4
567
8
9
10
11
12
MAU36505
BromsljuskontakterBromsljuset bör tändas strax innan brom -
sarna ansätts. Bromsljuset aktiveras med
kontakter
som är anslutna till bromshandta-
get och bromspedalen. Eftersom bromsljus -
kontakterna är komponenter i det
l
åsningsfria bromssys temet bör de endast
underhållas av en Yamaha-återförsäljare.
MAU22393
Kontroll av bromsbelägg fram
och bakFörslitningen av brom sbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
MAU36891
Bromsbelägg, fram
Bromsbeläggen för frambromsen har indi -
keringar för bromsbeläggens förslitning
som g ör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indikering -
en för att kontrollera bromsbeläggens för-
slitning med bromsen på. Om
b romsbeläggen är så slitna att en förslit -
ningsindikering nästan rör vid bromsskivan,
b ör du låta en Yamaha-återförsäljare byta alla bromsbelägg.
MAU46292
Bromsbelägg, bak
Bromsbeläggen för bak
bromse n har indike-
ringsspår för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indike -
ringsspåret för att k ontro llera bromsbeläg-
gens förslitning. Om ett bromsbelägg är så
sli
tet att ett indikeringsspår nästan syns bör
du låta en Yamaha-återförsäljare byta alla
bromsbelägg.

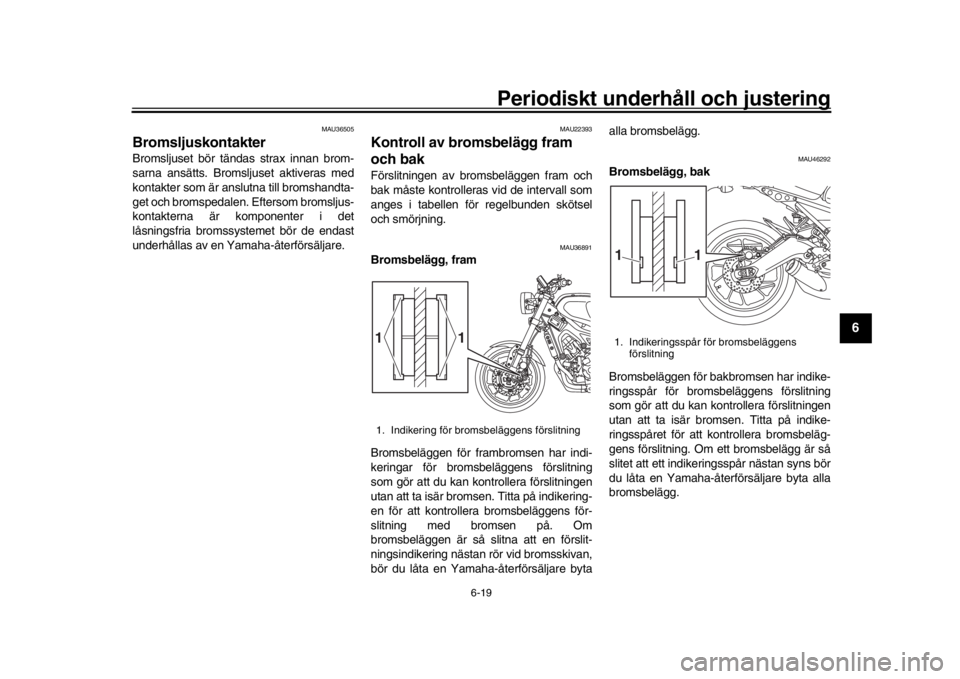

1. Indikering för bromsbeläggens förslitning
1
1
1. Indikeringsspår för bromsbeläggens förslitning
1
1
B90-9-M2.book 19 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Periodiskt underhåll och justering
6-20
1
2
3
4
56
7
8
9
10
11
12
MAU40262
Kontroll av bromsvätskenivånKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
att bromsvätskenivån ligger vid behållarens
övre del. Fyll på bromsvätska vid behov.
Frambroms Bakbroms
VARNING
MWA16011

Felaktigt underhåll kan leda till att brom
-
sarna inte fungerar. Beakta följande:
För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil -
ket försämrar bromsförmågan.

Rengör påfyllnings locket innan det
tas bort. Använd bara DOT
4-bromsvätska från en förseglad
behållare.

Använd bara den specificerade
bromsvätskan, annars kan gummi -
tätningarna försämras vilket leder
till läcka ge.

Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke -
misk reaktion.

Var försiktig så att du inte får in vat -
ten eller damm när du fyller på
brom svätska. Vatten sänker broms -
vätskans kokpunkt kraftigt och kan
re sultera i ånglås och smuts kan täppa till ventilerna i AB S-enheten.
VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut -spilld bromsvätska omedelbart.När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg
bromsvätskenivå kan ty da på slitna broms-
belägg och/eller läckor i bromssystemet,
ko
m därför ihåg att kontrollera bromsbeläg -
gens förslitning och om det finns läckor i
bromssystemet. Om bro
msvätskenivån
sjunker plötsligt bör du be en Yamaha-åter -
försäljare att kontrollera orsaken innan du
kö r fordonet.

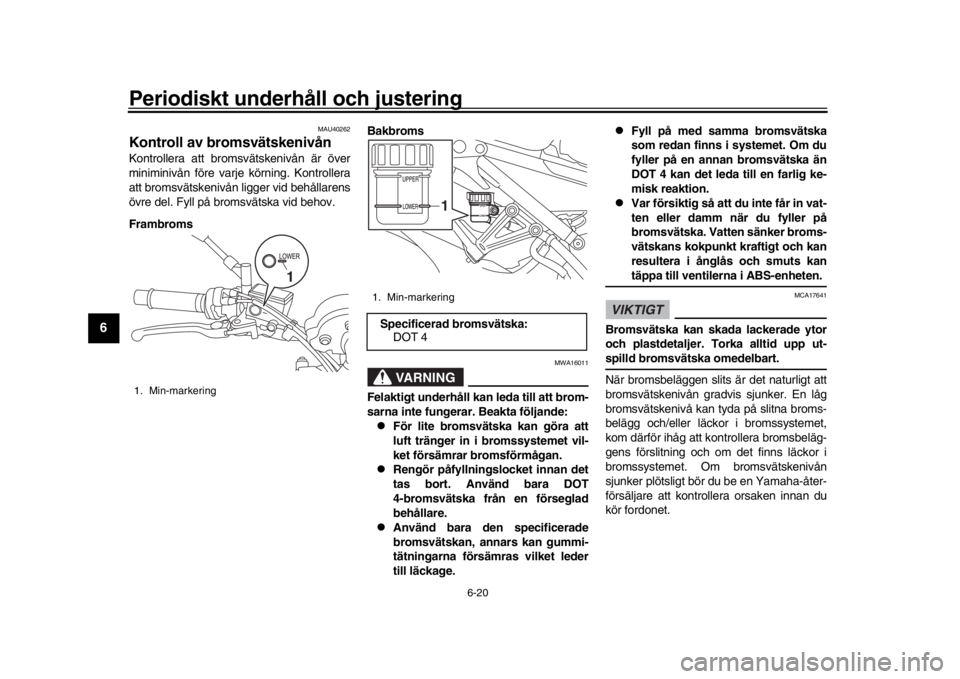

1. Min-markering
1
1. Min-markeringSpecificerad bromsvätska:
DOT 4
1
B90-9-M2.book 20 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Periodiskt underhåll och justering
6-21
1
2
3
4
567
8
9
10
11
12
MAU22734
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms -
vätskan vartannat år. Dessutom bör tätning -
arna i huvudcylindrarna och bromsoken
samt bromsslangarna bytas vid de intervall
som anges nedan eller tidigare om broms -
systemet är skadat eller läcker.
Bromstätningar: vartannat år

Bromsslangar: vart 4:e år
MAU22762
KedjespänningKedjespänningen bör ko ntrolleras och
eventuellt justeras före varje körning.
MAU2277G
För att kontrollera kedjespänningen 1. Ställ motorcykeln på sitt sidostöd.TIPSNär du kontrollerar och justerar kedjespän
-
ningen bör motorcykeln vara obelastad.2. Lägg växeln i neutralläge.
3. Mät kedjespänningen som visas på bild en.
4. Om kedjespänningen inte stämmer måste d en justeras enligt följande.
VIKTIGT: En felaktig kedjespänning
kan belasta motorn för mycket så -
väl som andra vitala delar på motor -
cykeln, vilket kan leda till att kedjan
kuggar

över eller brister. Om ked -
jans nedhängning är större än 25.0
mm (0.98 in) kan kedjan skada ra -
men, svingarmen och andra delar.
För att hindra att detta inträffar bör
du se till att kedjespänningen håller
sig inom specifikationerna.
[MCA17791]
MAU57971
För att justera kedjespänningen
Rådgör med en av Yamahas återförsäljare
innan du justerar kedjespänningen.
1. Lossa axelmuttern och låsmuttern på
båda sidor om svingarmen.

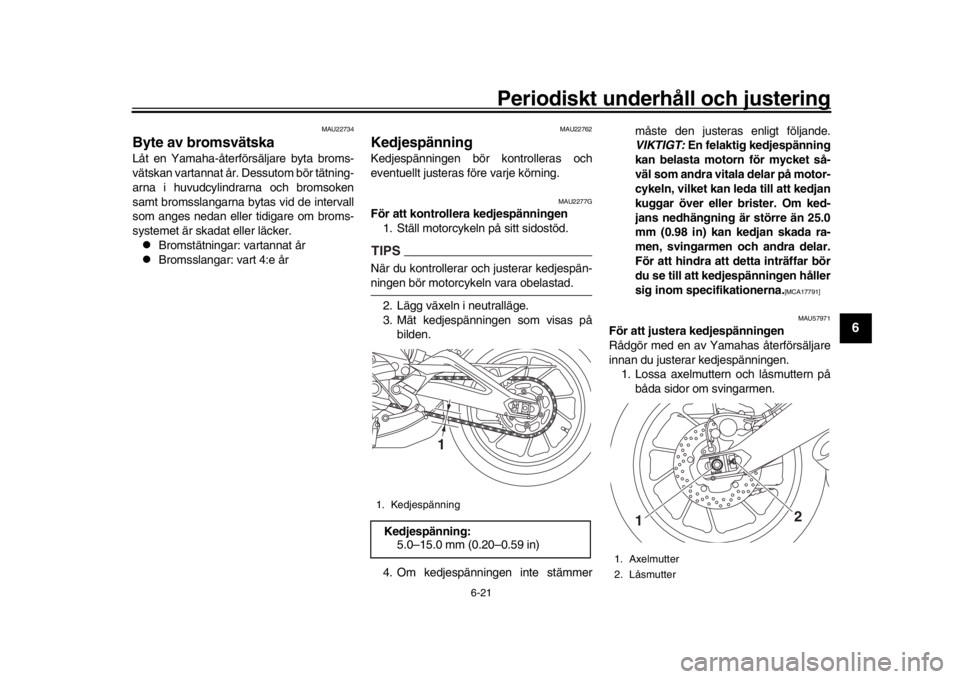

1. KedjespänningKedjespänning:5.0–15.0 mm (0.20–0.59 in)
1
1. Axelmutter2. Låsmutter
2
1
B90-9-M2.book 21 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Periodiskt underhåll och justering
6-22
1
2
3
4
56
7
8
9
10
11
12
2. För att sträcka kedjan, vrid justerbulten för kedjespänning på båda sidor om
svingarmen i riktning (a). För att lossa
kedjan, vrid justerbulten på båda sidor
om svingarmen i riktning (b), och tryck
bakhjulet framåt.TIPSAnvänd riktmarkeringarna och skåran på
båda sidor om svingarmen och kontrollera
att båda kedjesträckarna är i samma läge så att hjulet blir rätt inriktat.
3. Dra åt axelmuttern och dra sedan åt
låsmuttrarna till angivet moment.
4. Kontrollera att kedjesträckarna är i samma läg e, att kedjespänningen är
korrekt och att kedjan rör sig obehind -
rat.
MAU23026
Rengöring och smörjning av
kedjanKedjan måste rengöras och smörjas in vid
de intervall som anges i tabellen för regel -
bunden skötsel och smörjning. I annat fall
ko
mmer den snabbt att slitas ut, speciellt
om du kör i dammiga eller fuktiga områden.
Kedjan sköts enligt följande.VIKTIGT
MCA10584
Kedjan måste smörjas in efter tvättning
av motorcykeln, efter körning i regn eller i fuktiga områden.1. Gör rent kedjan med fotogen och en li -
ten mjuk borste. VIKTIGT:
För att inte
skada O-ringarna får inte kedjan gö -
ras ren med ångtvätt, hög -
tryckstvätt eller olämpliga
lösningsmedel.
[MCA11122]
2. Torka av kedjan så att den blir torr.
3. Smörj in kedjan ordentligt med ett
smö rjmedel som är anpassat för ked-
jor med O-ring. VIKTIGT: Använd
inte motorolj
a eller annat smörjme -
del på kedjan eftersom de kan inne -
hålla substanser som kan skada
O-ringarna.
[MCA11112]

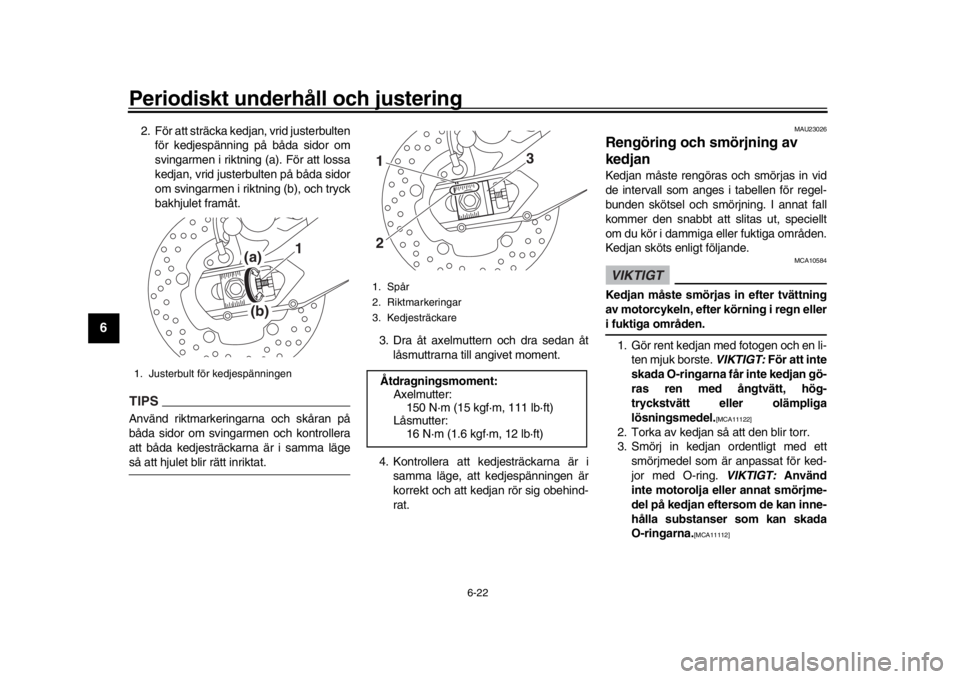

1. Justerbult för kedjespänningen
(a)(b)
1
1. Spår2. Riktmarkeringar
3. KedjesträckareÅtdragningsmoment: Axelmutter:150 N·m (15 kgf·m, 111 lb·ft)
Låsmutter: 16 N·m (1.6 kgf·m, 12 lb·ft)
3
12
B90-9-M2.book 22 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Periodiskt underhåll och justering
6-23
1
2
3
4
567
8
9
10
11
12
MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän -
darna bör smörjas vid behov. Om någon
regl agekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör -
jar rosta vilket kan medföra att rörelsen
k
an kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712] MAU23115
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-åt
erförsäljare vid de
intervall som anges i tabellen för regelbun -
det underhåll.
Gaskabeln har ett gummiskydd. Se till att
skydd
et är ordentligt monterat. Även om
skyddet är ordentligt monterat, skyddar det
inte kabeln helt från inträngande vatten. Var
därför försiktig så att du inte häller vatten di -
rekt på skyddet eller kabeln när du tvättar
fo rdonet. Torka rent med en fuktad trasa om
kabeln eller skyddet blir smutsigt.
MAU44276
Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led -
punkterna bör smörjas vid behov.
Bromspedal
Rekommenderat smörjmedel: Yamaha cable lubricant eller annat
l

ämpligt smörjmedel för kabel
B90-9-M2.book 23 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Periodiskt underhåll och justering
6-24
1
2
3
4
56
7
8
9
10
11
12
Växelpedal
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand -
tag bör kontrolleras före varje körning och
ledp unkterna bör smörjas vid behov.
Bromshandtag Kopplingshandtag
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderade smörjmedel:Bromshandtag:Silikonbaserat fett
Kopplingshandtag:
Litiumbaserat fett
B90-9-M2.book 24 ページ ２０１８年６月７日　木曜日　午前１１時４０分
