Instrument och kontrollfunktioner
3-4
1
23
4
5
6
7
8
9
10
11
12
Låt en Yamaha-återfö rsäljare kontrol-lera fordonet.
MAU11447
Varningslampa för kylvätsketemperatur
“”
Denna varningslampa tänds om motorn
ö verhettas. Om det inträffar måste du stan -
na motorn omedelbart och låta den kallna.
Varningslampans elektriska krets kan kon -
trolleras genom att vrida nyckeln till läge
“ON”. Varnin
gslampan ska tändas i några
sekunder och sedan släckas.
Be en Yamaha-återför sä ljare kontrollera el-
kretsen om varningslampan inte tänds när
tä ndningsnyckeln vrids till läge “ON”, eller
fortsätter att lysa efter det att motorn startat.VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är överhettad.TIPS
Kylfläkten startas och stoppas auto -
matiskt beroende på kylvätsketempe -
raturen i kylaren på fordon med
kylflä
kt.

Om motorn överhettas, se sidan 6-37 för ytterligare anvisningar.
MAU73171
Varningslampa för motorproblem “ ”
Varningslampan tänds om ett problem av -
känns i motorn eller något annat styrsystem
i fordonet. Lå t en Yamaha-återförsäljare
kontrollera det inbyggda diagnostiksyste -
met om det inträffar.
Varningslampans elektr iska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON ”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Om varningslampan inte tänds när nyckeln
vrids ti ll läge “ON” eller om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAU69891
ABS -varningslampa “ ”
Vid normal användning tänds varningslam -
pan när nyckeln vrids till “ON” o ch slocknar
när du kört i en hastighet av 10 km/h (6 mi/
h) eller högre.
Om ABS-varningslampan:
inte tänds när nyckeln vrids till “ON”

tänds eller blinkar när du kör

inte slocknar när du har kört i en has -
tighet av 10 km/h (6 mi/h) elle r högre
ABS-systemet kanske
inte fungerar som
det ska. Om något av ovanstående inträffar
ska du låta en Yamaha-återförsäljare kon -
trollera systemet så snart som möjligt. (Se
si dan 3-15 för en beskrivning av ABS.)
VARNING
MWA16041
Bromssystemet övergår till vanlig
bromsning om AB S-varningslampan
inte slocknar när du har kört i en hastig -
het av 10 km/h (6 mi/h) eller högre eller
om varni ngslampan tänds eller blinkar
när du kör. Om något av ovanstående in -
träffar, eller om varningslampan inte
tä nds alls, ska du vara särskilt försiktig
för att undvika att hjulen låser sig vid in -
bromsning i nödfall. Låt en Yamaha-åter -
försäljare kontrollera bromssystemet
och de elektriska kretsarna så fort som möjligt.
MAU78591
Antispinnsystemets indikeringslampa
“TCS”
När antispinn är aktiverat blinkar den här in -
dikeringslampan.
Indikeringslampan tänds om antispinnsys -
temet stängts av. (Se sidan 3-16.)TIPSNär fordonet slås på bör den här lampan
tändas i några sekunder och sedan slock
-
na. Om lampan inte tänds eller om lampan
förb
lir tänd bör du låta en Yamaha-återför -säljare kontrollera fordonet.
ABS
B90-9-M2.book 4 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-12
1
23
4
5
6
7
8
9
10
11
12
Läge “A”
Läge “A” ger ett sportigare motorsvar vid
låga varvta l och i mellanregistret jämfört
med läge “STD”.
Läge “B”
Läge “B” ger ett svar som är något mindre
vass i jämförelse med läge “STD” och läm -
par sig för körsituationer som kräver ett
kän
sligare svar på gaspådrag.
MAU1234M
StyrarmaturerVänster Höger
MAU12352
Ljusblinkknapp “
”
Tryck på knappen för att blinka med hellju -
set.TIPSLjusblinkknappen har ingen effekt när av
-
bländningskontakten är inställd på “
”.MAU12401
Avbländningskontakt “ /”
Tryck knappen till läge “ ” för att få helljus
och till läge “ ” för att få halvljus.
1. Ljusblinkknapp “ ”
2. Avbländningskontakt “ /”
3. Blinkersomkopplare “ /”
4. Signalknapp “ ”
5. Antispinnsystemets kontakt “TCS”
2341 5
1. Stopp/Kör/Start-knapp “
/
/”
2. Drivlägesknapp “MODE”
3. Varningsblinkersomkopplare “ ”
123
B90-9-M2.book 12 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-13
1
234
5
6
7
8
9
10
11
12
MAU12461
Blinkersomkopplare “ /”
För att blinka med höger blinkers, skjut
knap pen till “ ”. För att blinka med vänster
blinkers, skjut knappen till “ ”. När du släp-
per knappen återgår den till sitt mittläge. För
a tt stänga av blinkningen, tryck in knappen
när den har återgått till sitt mittläge.
MAU12501
S ignalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU73391
Antispinnsystemets kontakt “TC S”
Tryck ned knappen när gasreglaget är
stängt
om du vill ändra från TCS “1” till “2”.
Tryck upp knappen när du vill ändra från
TCS “2” till “1”.
Tryck upp knappen i två sekunder för att
stänga av systemet när fordonet står stilla.
Tryck ned knappen för att slå på systemet.TIPS
Aktuell TCS-inställning visas på
TCS-displayen (sidan 3-8).

Se sidan 3-16 för en förklaring av anti -
spinnsystemet och TCS-inställningar -na.
MAU54212
Stopp/Kör/ Start-knapp “ //”
Ställ in knappen på “ ” när du vill dra igång
motorn med startmotorn och tryck sedan
n ed knappen mot “ ”. Se sidan 5-1 för
startinstruktioner före start av motorn.
För knappen till läge “ ” för att stoppa mo-
torn i en nödsituation, exempelvis om mo -
torcykeln välter eller om gasreglag et hänger
sig.
MAU12735
Varningsblinkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, använd
omkopplaren för att sätta på varningsblin -
kers (alla blinkerslampor blinkar samtidigt).
Varningsblinkers används för att påkalla
u ppmärksamhet för andra förare om du har
stannat med skotern på platser där du kan
utgöra en trafikfara.VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång, eftersom batterie t kan laddas ur.
MAU73321
Drivlägesknapp “MODE”
VARNING
MWA18440

Ändra inte drivläget medan fordonet för -
flyttar sig.Tryck på knappen när gashandtaget är
stängt och du vill ändra drivläget (se sidan
3-11) i följande ordning:
A  B  STD  ATIPS
Det aktuella drivläget visas på drivlä -
gesdisplayen (se sidan 3-7).

Det aktuella drivläge t sparas när fordo-net stängs av.
B90-9-M2.book 13 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-25
1
234
5
6
7
8
9
10
11
12
MAU44895
Avstängningssystem för
tändkretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta -
get är intryckt och sidostödet är uppfällt. Det
stoppa
r även motorn om sidostödet fälls
ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro -
ceduren nedan.TIPS
Denna kontroll är mest tillförlitlig om
motorn är varm.

Se sidorna 3-2 och 3-12 för informa -tion om strömställarens användning.
B90-9-M2.book 25 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-26
1
23
4
5
6
7
8
9
10
11
12

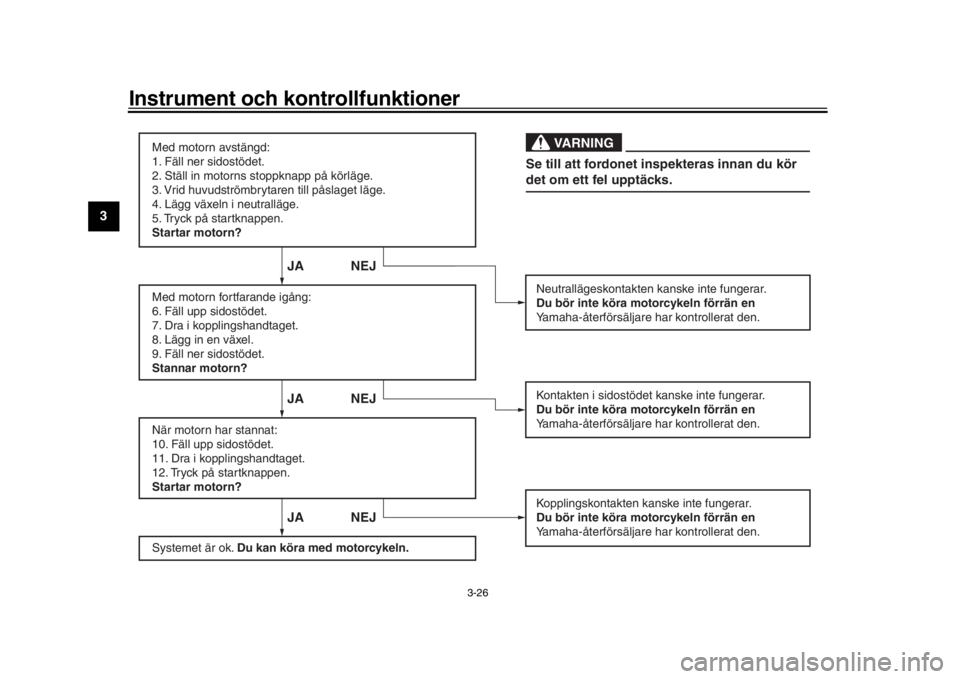

JA NEJ JA NEJ JA NEJ
VARNING
Med motorn a vstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbryt aren till påslaget läge.
4. Lägg växeln i neutr alläge.
5. Tryck på startknappen.
Startar motorn?
Neutrallägeskontakten kanske inte funger ar.
Du bör inte köra motorcykeln förrän en
Y amaha-återförsäljare har kontroller at den.
Med motorn fortf
arande igång:
6. Fäll upp sidostödet.
7. Dr a i kopplingshandtaget.
8.

Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Y amaha-återförsäljare har kontroller at den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dr a i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Y amaha-återförsäljare har kontroller at den.
Systemet är ok.

Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
B90-9-M2.book 26 ページ ２０１８年６月７日　木曜日　午前１１時４０分

5-1
1
2
3
456
7
8
9
10
11
12
Hantering och viktiga punkter vid körning
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför -
säljare om det finns ett reglage eller en
funktion som du inte f örstår.
VARNING
MWA10272

Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska -dor.
MAUM3631
TIPSDen här modellen är utrustad med:
en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. I detta fall tänds motorns felvar -
ningsljus, men det beror inte på
felfunktion. Vri d tändningsnyckeln till
“OFF” och därefter till “ON” för att
stänga av varningsljuset. Om detta
inte görs kommer motorn inte att starta
även om motorn går runt när start -
knappen trycks in.

ett system för auto matiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu -
ter. Tryck bara på startknappen för att starta om motorn om den stannar.
MAU73430
S tart av motornFör att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste nå -
got av följande vara uppfyllt:
Växeln ligger i neutralläge.

En växel ligger i men kopplingshandta -
get är indraget och sidostödet är upp -
fällt.
Mer information finns på sidan 3-25.
1. Vrid tändningsnyckeln till läge “ON” och se till att motorns start/stoppknapp
stå

r på “ ”.
Följande varningslampor och indike -
ringslampor bör lysa ett par sekunder
för a
tt sedan slockna.
Varningslampa för oljenivå

Varningslampa för kylvätsketem -
peratur

Varningslampa för motorproblem

Indikeringslampa för startspärrsys -
tem
VIKTIGT
MCA17671
Om varningslamporna eller indikerings -
lampan ovan inte tänds när nyckeln
vrids till “ON”, eller om en varnings- eller
indikeringslampa fortsätter att lysa, se
sidan 3-3 för kontroll av kretsarna till var -ningslampan och indikeringslampan.
ABS-varningslampan ska tändas när
B90-9-M2.book 1 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Hantering och viktiga punkter vid körning
5-2
1
2
3
45
6
7
8
9
10
11
12
nyckeln vrids till “ON”, och sedan
slockna efter körning i en hastighet på
minst 10 km/h (6 mi/h).
VIKTIGT
MCA17682
Om AB S-varningslampan inte tänds och
slocknar så som beskrivs ovan, se sidan
3-3 angående kontroll av varningslam -pans krets.2. Lägg växeln i neutralläge. Indikerings -
lampan för neutralläge ska tändas.
Om de
n inte gör det ska du be en
Yamaha-återförsäljare kontrollera el -
kretsen.
3. Starta motorn genom att flytta knap -
pen mot läge “ ”.
Om motorn inte st artar di rekt, släpp
start/stoppknappen och vänta några
sekunder innan du försöker igen. Varje
startförsök bör göras så kort som möj -
ligt för att inte belasta batteriet för
mycke
t. Låt inte startmotorn arbeta
mer än 10 sekunder åt gången.
VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera -tioner så länge som motorn är kall!
MAU16673
VäxlingGenom att utnyttja växlarna kan du styra
den tillgängliga motorkraften som behövs
för start, acceleration, körning uppför branta
backar etc.
Växellägena visas på bilden.TIPSFör att lägga i friläget, tryck ner pedalen fle-
ra gånger tills den inte går ner längre och lyft sedan upp den lätt.VIKTIGT
MCA10261

Låt inte motorcykeln rulla för länge
i friläge med motorn avstängd och
bogsera inte motorcykeln långa sträckor. Växellådan får bara till
-
räckligt med smörjning så länge
motorn är igång.

Otillräcklig smörj-
ning kan skada växellådan.

Använd alltid kopplingen när du
växlar för att undvika att få skador
på motor, växellåda och kraftöver -
föring, som inte är konstruerade för
den choc
k som uppstår när växlar tvingas i.
1. Växelpedal2. Neutralläge
1
N
2 3 4
5 6
1
2
B90-9-M2.book 2 ページ ２０１８年６月７日　木曜日　午前１１時４０分

10-1
1
2
3
4
5
6
7
8
91011
12
Register
AABS ......................................................... 3-15
ABS-varningslampa ................................... 3-4
Antispinnsystem ...................................... 3-16
Antispinnsystemets indikeringslampa........ 3-4
Antispinnsystemets kontakt ..................... 3-13
Avbländningskontakt ............................... 3-12
Avstängningssystem för tändkrets........... 3-25BBatteri ...................................................... 6-27
Blinkerslampa, byte ................................. 6-33
Blinkersomkopplare ................................. 3-13
Bränsle .................................................... 3-18
Bränsleförbrukning, tips för att sänka ........ 5-3
Bränsletankens öve rfyllningsslang 
och ventilationsslang ............................. 3-19
Bromshandtag ......................................... 3-14
Bromshandtagets spel, kontroll ............... 6-18
Bromsljus/bakljus..................................... 6-33
Bromsljuskontakter .................................. 6-19
Broms- och kopplingshandtag, kontroll 
av och smörjning ................................... 6-24
Bromspedal ............................................. 3-15
Bromspedal och växelpedal, kontroll av 
och smörjning ........................................ 6-23
Bromsvätska, byte ................................... 6-21
Bromsvätskenivå, kontroll av ................... 6-20DDäck ........................................................ 6-15
Dataregistrering, fordon ............................. 9-2
Delarnas placering..................................... 2-1
Diagnoskontakt .......................................... 9-2
D-läge (körläge) ....................................... 3-11
FFästen för bagagerem ............................. 3-24
Försiktighet med matta färger ................... 7-1
Förvaring ................................................... 7-3
Förvaringsfack......................................... 3-21
Felsökning ............................................... 6-34
Felsökningsschema ................................ 6-36
Framgaffel, justering ............................... 3-21
Framgaffel, kontroll av............................. 6-25GGashandtagets spel, kontroll................... 6-14
Gashandtag och kabel, kontroll av och 
smörjning .............................................. 6-23HHjul .......................................................... 6-17
Hjullager, kontroll av................................ 6-26
Huvudströmbrytare/styrlås ........................ 3-2IIdentifikationsnummer ............................... 9-1
Indikatorlampor och varningslampor ......... 3-3
Indikeringslampa för helljus....................... 3-3
Indikeringslampa för neutralläge ............... 3-3
Indikeringslampa för st artspärrsystem ...... 3-5
Indikeringslampor för blinkers ................... 3-3
Inkörning av motorn .................................. 5-3KKablar, kontroll av och smörjning ............ 6-23
Kanister ................................................... 6-10
Katalysator .............................................. 3-20
Kedja, rengöring och smörjning .............. 6-22
Kedjespänning ........................................ 6-21
Kontroll av bromsbelägg, fram och bak... 6-19
Kopplingshandtag ................................... 3-14
Kopplingshandtagets spel, justering ....... 6-18 Kylvätska .................................................6-12
LLjusblinkknapp ......................................... 3-12
Luftfilter .................................................... 6-14MMotorcykelns identifikationsnummer..........9-1
Motorns serienummer ................................9-1
Motorolja ..................................................6-10
Multi-funktionsmätare ................................3-5NNummerskyltsbelysning ...........................6-34PParkering ...................................................5-4
Parkeringsljuslampa, byte ........................6-32SSäkerhetsinformation .................................1-1
Säkringar, byte......................................... 6-28
Sadel........................................................ 3-20
Sidostöd ...................................................3-24
Sidostöd, kontroll av och smörjning .........6-25
Signalknapp .............................................3-13
Skötsel .......................................................7-1
Skötsel och smörjning, regelbunden ..........6-5
Specifikationer ...........................................8-1
Ställa motorcykeln ................................... 6-34
Stötdämpare, justering .............................3-22
Start av motorn ..........................................5-1
Startspärrsystem........................................3-1
Stopp/Kör/Start-knapp .............................3-13
Strålkastarlampa, byte .............................6-31
Strömkontakt............................................3-27
Styrarmaturer ...........................................3-12
Styrning, kontroll av ................................. 6-26
Svingarmens ledpunkter, smörjning ........6-25
B90-9-M2.book 1 ページ ２０１８年６月７日　木曜日　午前１１時４０分
