Instrument och kontrollfunktioner
3-5
1
234
5
6
7
8
9
10
11
12
MAUM3621
Indikeringslampa för startspärrsystem
“ ”
När nyckeln har vridits till “OFF” och 30 sek -
under har gått, lyser indikeringslampan för
start
spärrsystemet med fast sken för att
visa att startspärrsyst emet är aktiverat. Ef-
ter 24 timmar kommer indikeringslampan
a
tt sluta blinka, men startspärrsystemet är
fortfarande aktiverat.
Indikeringslampans el ektriska krets kan
kontrolleras genom att vrida nyckeln till läge
“ON”. Indikeringslampan ska tändas i några
sekunder och sedan släckas.
Om indikatorlampan inte tänds när nyckeln
vrids till “ON”, om ind ikatorlampan fortsätter
att lysa eller om indikatorlampan blinkar
med ett mönster (start spärrsystemets indi-
katorlampa blinkar i ett mönster om ett pro -
blem avkänns i startspärrsystemet) ska du
l
åta en Yamaha-återförsäljare kontrollera
fordonet.TIPSOm startspärrsysteme ts indikatorlampa
blinkar sakta 5 gånger och därefter snabbt 2
gånger, kan det bero på transponderstör -ningar. Om detta inträffar, försök följande. 1. Se till att inga andra startspärrnycklar
befinner sig i närheten av huvudbryta -
ren. Andra startspärrnycklar kan ge upph
ov till signalstörningar och förhin
-
dra att motorn startar.
2. Använd kodåterregistreringsnyckeln för att st
arta motorn.
3. Om motorn startar, stäng av den igen
och försö k starta motorn med en stan -
dardnyckel.
4. Om du inte kan starta motorn med nå -
gon av standardnycklarna tar du fordo -
net och de 3 nycklarna till en
Ya
maha-återförsäljare för omregistre -
ring.
MAU73255
Multi-funktionsmätare1. Visning för växelläge2. Visning av körläge
3. Varvräknare
4. TCS-display
5. Eco-indikator “ECO”
6. Hastighetsmätare
7. Multi-funktionsdisplay
8. Bränslemätare1
32
4 5
6
8
7
B90-9-M2.book 5 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-6
1
23
4
5
6
7
8
9
10
11
12
VARNING
MWA12423

S tanna fordonet innan du ändrar några
inställningar på multi-funktionsmätaren.
Du kan distraheras om du ändrar inställ -
ningar när du kör vilket ökar risken för en olycka.Multi-funktionsmätaren är utrustad med föl -
jande:
en hastighetsmätare

en varvräknare

en bränslemätare

en eko-indikator

en visning för växelläge

en körlägesdisplay

en display för antispinnsystemet

en multi-funktionsdisplay
TIPS
“QS”-ikonen fungerar inte.

Endast fordon med br ittiska specifika-
tioner: Multi-funktionsmätaren kan
stä llas in på kilometer eller miles. Ställ
in multi-funktionsdisplayen på vägmä -
tarläget eller ett trippmätarläge och
tryck se
dan på den nedre inställnings -knappen i tre sekunder.
Hastighetsmätare
Hastighetsmätaren visar fordonets körhas -
tighet. Varvräknare
Varvräknaren ger föraren möjlighet att se
vi

lket varvtal som motorn har och anpassa
körningen till motorns bästa varvtalsområ -
de.VIKTIGT
MCA10032
Undvik att varva motorn över det röda
fältet på varvräknaren.Rött fält: 11250 v/min och över
1. Övre inställningsknapp
2. Undre inställningsknapp
1
2
1. Hastighetsmätare
1
1. Varvräknare2. Varvräknarens röda fält1 2
B90-9-M2.book 6 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-7
1
234
5
6
7
8
9
10
11
12

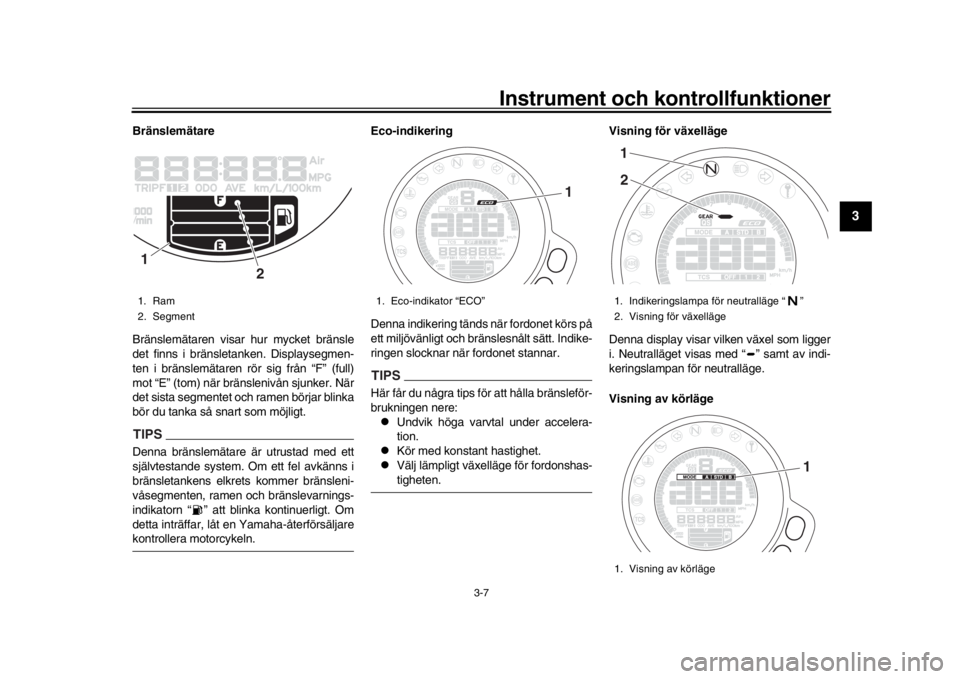

Bränslemätare
Bränslemätaren visar hu r mycket bränsle
det finns i bränsletanken. Displaysegmen -
ten i bränslemätaren rör sig från “F” (full)
mot “E” (tom) när brä
nslenivån sjunker. När
det sista segmentet och ramen börjar blinka
bör du tanka så snart som möjligt.TIPSDenna bränslemätare är utrustad med ett
självtestande system. Om ett fel avkänns i
bränsletankens elkrets kommer bränsleni
-
våsegmenten, ramen och bränsle
varnings-
indikatorn “ ” att blinka kontinuerligt. Om
detta inträffar, låt en Yamaha-återförsäljare kontrollera motorcykeln.
Eco-indikering
Denna indikering tänds när fordonet körs på
e tt miljövänligt och bränslesnålt sätt. Indike-
ringen slocknar när fordonet stannar.TIPSHär får du några tips för att hålla bränsleför
-
brukningen nere:

Undvik höga varvtal under accelera -
tion.

Kör med konsta nt hastighet.

Välj lämpligt växelläge för fordonshas -tigheten.
Visning för växelläge
Denna display visar vilken växel som ligger
i. Neutrall äget visas med “ ” samt av indi-
keringslampan för neutralläge.
Visning av körläge
1. Ram
2. Segment1
2
1. Eco-indikator “ECO”
1
1. Indikeringslampa för neutralläge “
”
2. Visning för växelläge
1. Visning av körläge
12
1
B90-9-M2.book 7 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-8
1
23
4
5
6
7
8
9
10
11
12
Visningen visar vilket körläge som har valts:
“STD”, “A” eller “B”. För mer information om
drivlägen och hur de väljs, se sidan 3-11
och 3-13 .
TC S-display
Den här visningen visar vilken inställning för
antispinn systemet som har valts: “1”, “2” el -
ler “OFF”. För mer information om TCS-in -
ställningar och hur de väljs, se sidan 3-16.Multi-funkti
on
sdisplay
Multi-funktionsdispla yen är utru stad med
följande:
en vägmätare

två trippmätare

en trippmätare för bränslereserv

momentan bränsleförbrukning

genomsnittlig bränsleförbrukning

en mätare för kylvätsketemperatur

en display för lufttemperatur

en klocka

en display för ljusstyrka
Vägmätaren “ODO” visar hur långt fordonet
har gått.
Trippmätarna “TRIP” visar hur långt fordo -
net har gått efter senaste nollställning.
TIPS
Vägmätaren låser vid 999999.

Trippmätaren nollstä lls och börjar om från början när den når 9999.9.
Ändra visningen
Tryck på den nedre inställningsknappen för
att änd
ra mellan visning av vägmätare
“ODO”, trippmätare “T RIP 1” och “TRIP 2”,
momentan bränsleförbrukning “km/L” eller
“L/100 km”, genomsnittlig bränsleförbruk -
ning “AVE_ _._ km/L” eller “AVE_ _._ L/100
km”, kylvätsketempe ratur “_ _ C”, och om -
givningstemperatur “Air_ _ C” och klocka
“_ _:_ _” i följande ordning:
 ODO  TRI P 1  TRIP 2  km/L eller L/
100 km  AVE_ _._ km/L eller AVE_ _._ L/
100 km  _ _ C  Air_ _ C  Clock _ _
:_ _  ODO
Endast fordon med brittiska specifikationer:

ODO  TRIP 1  TRIP 2  km/L, L/100
km eller MPG  AVE_ _._ km/L, AVE_ _._
L/100 km eller AVE_ _._ MPG  _ _ C 
Air_ _ C  Clock _ _ :_ _  ODOTIPS
Tryck på den övre inställningsknappen
1. TCS-display
1
1. Multi-funktionsdisplay (se sidan
3-5 )
1
B90-9-M2.book 8 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-9
1
234
5
6
7
8
9
10
11
12
för att växla visningen i omvänd ord -
ning.

Trippmätaren för bränslereserv aktive -ras automatiskt.
Om det sista segmentet och ramen på
bränslemätaren börjar att blinka, övergår
displayen automatiskt till bränslereservens
trippmätare “TRIP F” och börjar räkna färd -
sträckan från den punkten. Då ska du trycka
p
å den nedre inställningsknappen för att
växla displayvisningen i följande ordning:

TRIP F  km/L eller L/100 km  AVE_ _._
km/L eller AVE_ _._ L/100 km  _ _ C 
Air_ _ C  Klocka _ _ :_ _  ODO  TRIP
1  TRIP 2  TRIP F
Endast fordon med bri ttiska specifikatione r: 
TRIP F  km/L , L/100 km eller MPG 
AVE_ _._ km/L, AVE_ _._ L/100 km eller
AVE_ _._ MPG  _ _ C  Air_ _ C 
Klocka _ _ :_ _  ODO  TRIP 1  TRIP
2  TRIP F
Om du vill återställa en trippmätare trycker
d u på den övre inställningsknappen i en se -
kund.
Om du inte nollställer trippmätaren för
b ränslereserv själv kommer den att nollstäl -
las och försvinna från displayen automatiskt nä r du har tankat och kört i 5 km (3 mi).

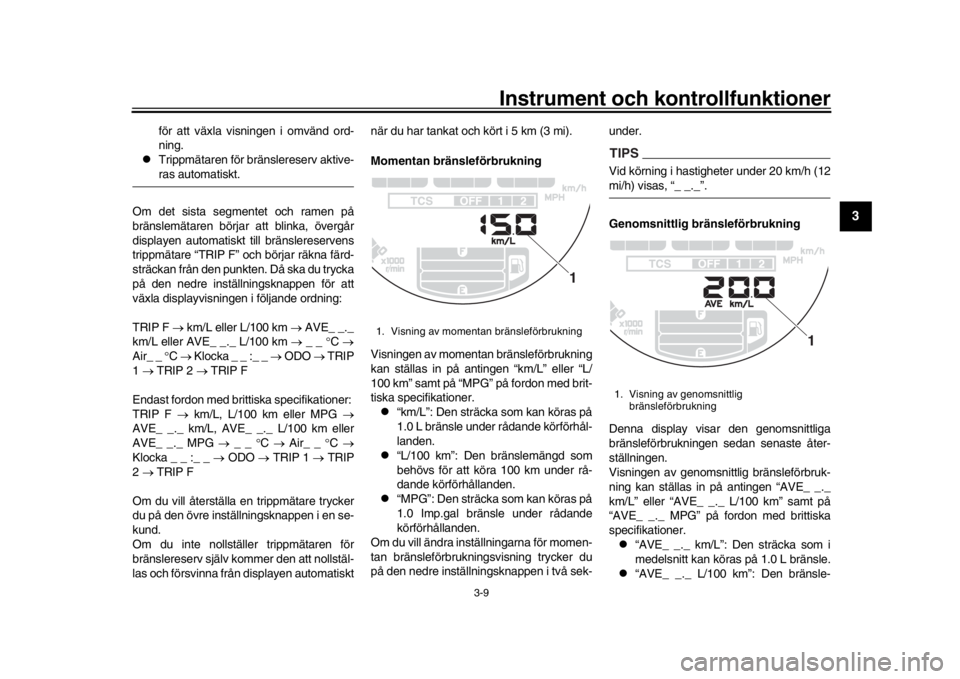

Momentan bränsleförbrukning
Visningen av momentan bränsleförbrukning
kan
ställas in på antingen “km/L” eller “L/
100 km” samt på “MPG” på fordon med brit -
tiska specifikationer.
“km/L”: Den sträcka som kan köras på
1.0 L bränsle under rådande körförhål -
landen.

“L/100 km”: Den bränslemängd som
behövs för att köra 100 km under rå -
dande körförhållanden.

“MPG”: Den sträcka som kan köras på
1.0 Imp.gal bränsle under rådande
körförhållanden.
Om du vill ändra inställningarna för momen -
tan bränsleförbrukningsvisning trycker du
p
å den nedre inställningsknappen i två sek -under.
TIPSVid körning i hastigheter under 20 km/h (12 mi/h) visas, “_ _._”.Genomsnittlig bränsleförbrukning
Denna display visar den genomsnittliga
brä
nsleförbrukningen sedan senaste åter -
ställningen.
Visningen av genomsnittlig bränsleförbruk -
ning kan ställas in på antingen “AVE_ _._
km/L” el ler “AVE_ _._ L/100 km” samt på
“AVE_ _._ MPG” på fo rdon med brittiska
specifikationer.
“AVE_ _._ km/L”: Den sträcka som i
medelsnitt kan köras på 1.0 L bränsle.

“AVE_ _._ L/100 km”: Den bränsle -
1. Visning av momentan bränsleförbrukning
1
1. Visning av genomsnittlig
bränsleförbrukning
1
B90-9-M2.book 9 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-10
1
23
4
5
6
7
8
9
10
11
12
mängd som i genomsnitt behövs för att
köra 100 km.

“AVE_ _._ MPG”: Den sträcka som i
genomsnitt kan köras på 1.0 Imp.gal
bränsle.
Om du vill ändra inställningarna för genom -
snittlig bränsleförbrukningsvisning trycker
du på
den nedre inställningsknappen i två
sekunder.
Om du vill återställa medelbränsleförbruk -
ningen trycker du på den övre inställnings -
kappen i en sekund.TIPSNär genomsnittlig bränsleförbrukning har
återställts visas “_ _._” tills fordonet har körts 1 km (0.6 mi).Kylvätsketemperatur Denna display visar ky
lvätsketemperaturen

från 40 C till 116 C i steg om 1 C.
Om meddelandet “HI” blinkar ska du stanna
ford onet, stänga av motorn och låta den
svalna. (Se sidan 6-37.)TIPS
När kyltemperaturen understiger 40 C
visas “Lo”.

Kylvätskans temperatur kommer att
variera beroende på väderlek och mo -torbelastning.
Lufttemperatur
Denna display visar lufttemperaturen f rån
–9  till 99 C i steg om 1 C. Den temperatur
som visas kan avvika från den faktiska om -
givningstemperaturen.
TIPS
När temperaturen understiger –9 C
visas “Lo”.

Noggrannheten i temperaturvisningen
kan påverkas vid körning i låg hastig -
het (under 20 km/h [12 mi/h]) eller när
du stannat vid ett stoppljus, järnvägsö -vergång osv.
Klocka
Klockan har 12-timmarsformat. När nyckeln
inte
är i läget “ON” kan klockan visas genom
att du trycker på den nedre inställnings -
knappen.För att ställa in klockan1. Vrid nyckeln till “ON”.
2. Växla displayen till klockan.
1. Temperaturmätare för kylvätska
1
1. Lufttemperaturdisplay
1
1. Klocka
1
B90-9-M2.book 10 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-11
1
234
5
6
7
8
9
10
11
12
3. Siffrorna för timmar börjar att blinka när du trycker på den nedre och övre
inställningsknappen samtidigt i två
sekunder.
4. Tryck på den övre inställningsknappen
f ör att ställa in timmar.
5. Siffrorna för minuter börjar att blinka när du trycker på den nedre inställ -
ningsknappen.
6. Tryck på den övre inställningsknappen f ör att ställa in minuter.
7. Tryck på den nedre inställningsknap -
pen för att bekräfta inställningarna och
starta kl
ockan.
TIPSVid inställning av timmar och minuter, tryck
-
er du snabbt på den övre inställningsknap -
pen för att stega upp ett värde i taget och
h
åller knappen intryckt för att stega upp vär -det kontinuerligt.
Reglering av ljusstyrka
Ljusstyrkan på multi-funktionsmätaren kan
j usteras i sex olika ljusstyrkenivåer.För att justera ljusstyrkan1. Vrid nyckeln till “OFF”.
2. Håll den nedre inställningsknappen in -
tryckt.
3. Vrid nyckeln till “ON” och fortsätt hålla den ne dre inställningsknappen intryckt
tills displayen växlar till ljusstyrkenivå.
4. Ändra ljusstyrkan genom att trycka på den övre inställn ingsknappen.
5. Bekräfta den valda ljusstyrkenivån och avslu ta ljusstyrkedisplayen genom att
trycka på den nedre inställningsknap -
pen.
MAU47636
D-läge (körläge)D-läget är ett elektroniskt styrt system för
motorprestanda med tre lägen: “STD”, “A”
och “B”.
Tryck på drivlägesknappen “MODE” för att
växla mell an lägena. (Se sidan 3-13.)TIPSInnan du använder D-läge ska du se till att
du förstår hur det fungerar och hur körläges
-
kontakten används.Läge “ STD”
Läge “STD” är lämplig för olika körförhållan -
den.
I detta läge kan föraren få en mjuk och spor -
tig körbarhet från det låga varvtalsområdet
ti
ll det höga.
1. Visning av ljusstyrkans nivå
1
1. Drivlägesknapp “MODE”
1
B90-9-M2.book 11 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-13
1
234
5
6
7
8
9
10
11
12
MAU12461
Blinkersomkopplare “ /”
För att blinka med höger blinkers, skjut
knap pen till “ ”. För att blinka med vänster
blinkers, skjut knappen till “ ”. När du släp-
per knappen återgår den till sitt mittläge. För
a tt stänga av blinkningen, tryck in knappen
när den har återgått till sitt mittläge.
MAU12501
S ignalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU73391
Antispinnsystemets kontakt “TC S”
Tryck ned knappen när gasreglaget är
stängt
om du vill ändra från TCS “1” till “2”.
Tryck upp knappen när du vill ändra från
TCS “2” till “1”.
Tryck upp knappen i två sekunder för att
stänga av systemet när fordonet står stilla.
Tryck ned knappen för att slå på systemet.TIPS
Aktuell TCS-inställning visas på
TCS-displayen (sidan 3-8).

Se sidan 3-16 för en förklaring av anti -
spinnsystemet och TCS-inställningar -na.
MAU54212
Stopp/Kör/ Start-knapp “ //”
Ställ in knappen på “ ” när du vill dra igång
motorn med startmotorn och tryck sedan
n ed knappen mot “ ”. Se sidan 5-1 för
startinstruktioner före start av motorn.
För knappen till läge “ ” för att stoppa mo-
torn i en nödsituation, exempelvis om mo -
torcykeln välter eller om gasreglag et hänger
sig.
MAU12735
Varningsblinkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, använd
omkopplaren för att sätta på varningsblin -
kers (alla blinkerslampor blinkar samtidigt).
Varningsblinkers används för att påkalla
u ppmärksamhet för andra förare om du har
stannat med skotern på platser där du kan
utgöra en trafikfara.VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång, eftersom batterie t kan laddas ur.
MAU73321
Drivlägesknapp “MODE”
VARNING
MWA18440

Ändra inte drivläget medan fordonet för -
flyttar sig.Tryck på knappen när gashandtaget är
stängt och du vill ändra drivläget (se sidan
3-11) i följande ordning:
A  B  STD  ATIPS
Det aktuella drivläget visas på drivlä -
gesdisplayen (se sidan 3-7).

Det aktuella drivläge t sparas när fordo-net stängs av.
B90-9-M2.book 13 ページ ２０１８年６月７日　木曜日　午前１１時４０分
