Page 73 of 98

Periodiskt underhåll och justering
6-25
1
2
3
4
567
8
9
10
11
12
MAU23203

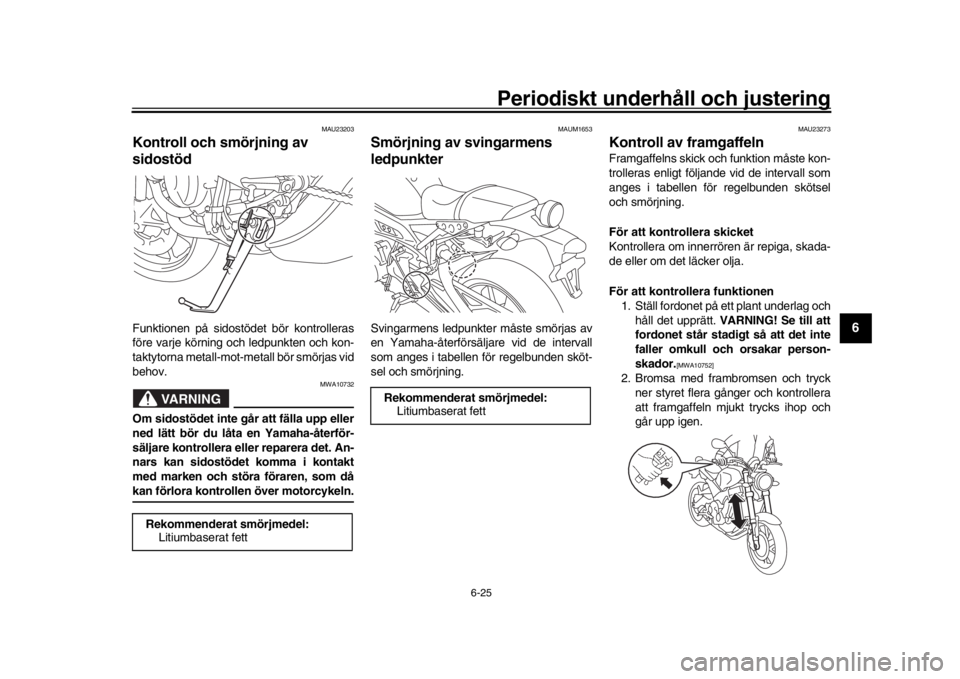

Kontroll och smörjning av
sidostödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon -
taktytorna metall-mot-metall bör smörjas vid
b ehov.
VARNING
MWA10732
Om sidostödet inte går att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera el ler reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som då kan förlora kontrollen över motorcykeln.
MAUM1653
Smörjning av svingarmens
ledpunkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt -
sel och smörjning.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste kon -
trolleras enligt följande vid de intervall som
anges i tabel
len för regelbunden skötsel
och smörjning.
För att kontrollera skicket
Kontrollera om innerr ören ä r repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen
1. Ställ fordonet på ett plant underlag och håll d et upprätt. VARNING! Se till att
fordonet står stadigt så att det inte
faller omkull och orsakar person-
skador.
[MWA10752]
2. Bromsa med fram bromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
Rekommenderat smörjmedel: Litiumbaserat fett
Rekommenderat smörjmedel:Litiumbaserat fett
B90-9-M2.book 25 ページ 2018年6月7日 木曜日 午前11時40分
Page 74 of 98

Periodiskt underhåll och justering
6-26
1
2
3
4
56
7
8
9
10
11
12
VIKTIGT
MCA10591
Om du ser någon skada eller om fram -
gaffeln inte går mjukt, låt en
Yamaha-återförsäljare kontrollera eller reparera den.
MAU23285

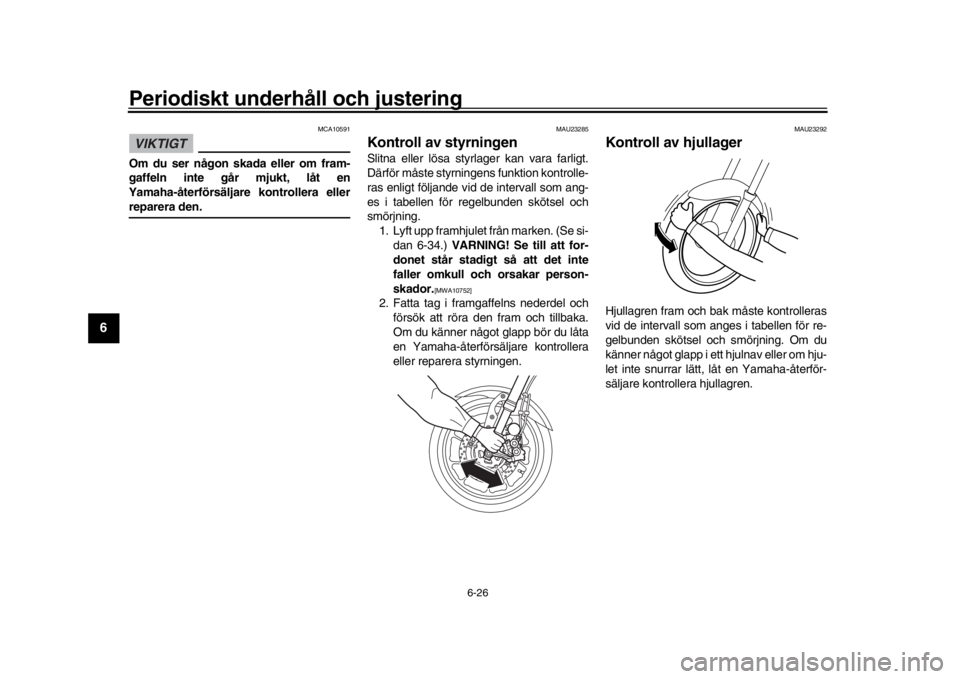

Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrolle -
ras enligt följande vid de intervall som ang -
es i tabellen för regelbunden skötsel och
smörjni ng.
1. Lyft upp framhjulet från marken. (Se si -
dan 6-34.) VARNING! Se till att for -
donet står stadigt så att det inte
falle
r omkull och orsakar person -
skador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och
försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re -
gelbunden skötsel och smörjning. Om du
kä nner något glapp i ett hjulnav eller om hju -
let inte snurrar lätt, låt en Yamaha-återför -
säljare kontrollera hjullagren.
B90-9-M2.book 26 ページ 2018年6月7日 木曜日 午前11時40分
Page 75 of 98

Periodiskt underhåll och justering
6-27
1
2
3
4
567
8
9
10
11
12
MAU50292

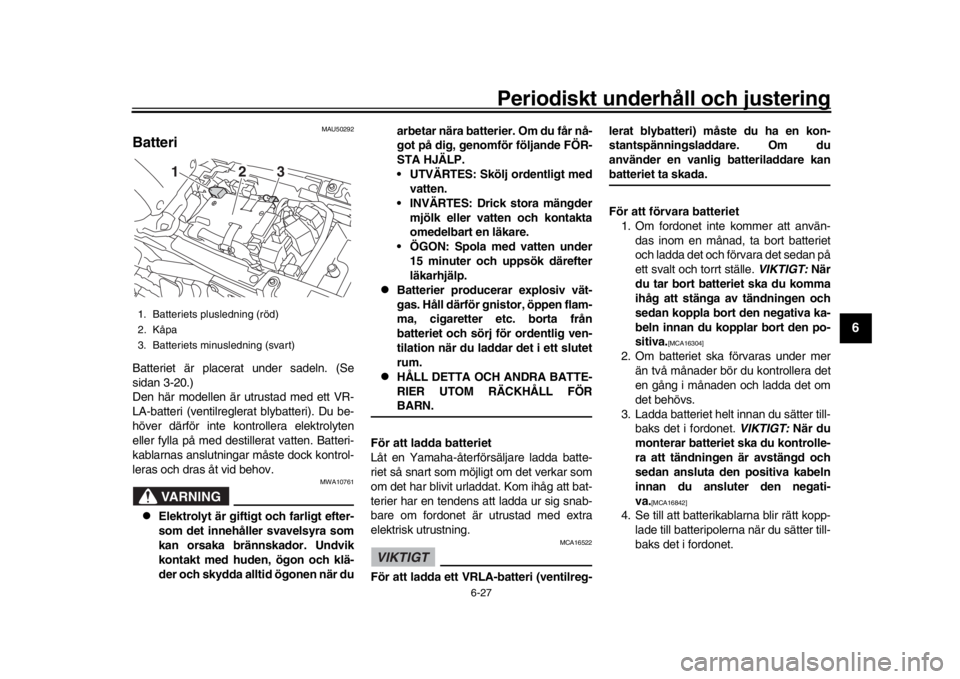

BatteriBatteriet är placerat under sadeln. (Se
sidan 3-20.)
Den här modellen är utrustad med ett VR -
LA-batteri (ventilreglerat blybatteri). Du be -
höver därför inte kontrollera elektrolyten
e ller fylla på med destillerat vatten. Batteri -
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter -
som det innehåller svavelsyra som
kan ors aka brännskador. Undvik
kontakt med huden, ögon och klä -
der och skydda alltid ögonen när du arbetar nära batteri er. Om du får nå
-
got på dig, genomför följande FÖR -
S TA HJÄLP.
UTVÄRTE S: S kölj ordentligt
med
vatten.
S: Drick stora mängder
mjölk eller vatten och kontakta
omedelbart en läkare.
ÖGON: Spola med vatten under
15 minuter och uppsök därefter
läkarhjälp.
Batterier producerar explosiv vät -
gas. Håll därför gnistor, öppen flam -
ma, cigaretter etc. borta från
batteri
et och sörj för ordentlig ven -
tilation när du laddar det i ett slutet
rum.
HÅLL DETTA OCH ANDRA BATTE -
RIER UTOM RÄCKHÅLL FÖR BARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte -
riet så snart som möjligt om det verkar som
o m det har blivit urladdat. Kom ihåg att bat -
terier har en tendens att ladda ur sig snab -
bare om fordonet är utrustad med extra
el ektrisk utrustning.VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg -lerat blybatteri) måste du ha en kon
-
stantspänningsladdare. Om du
använder
en vanlig batteriladdare kan batteriet ta skada.För att förvara batteriet1. Om fordonet inte kommer att använ -
das inom en månad, ta bort batteriet
och ladda
det och förvara det sedan på
ett svalt och torrt ställe. VIKTIGT: När
du tar bort batteriet ska du komma
ihåg att stänga av tändningen och
sedan koppla bort den negativa ka -
beln innan du kopplar bort den po -
sitiva.
[MCA16304]
2. Om batteriet ska förvaras under mer
än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till -
baks det i fordonet. VIKTIGT: När
du
monterar batteriet ska du kontrolle -
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negati -
va.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp -
lade till batteripolerna när du sätter till -
baks det i fordonet.
1. Batteriets plusledning (röd)
2. Kåpa
3. Batteriets minusledning (svart)
2
13
B90-9-M2.book 27 ページ 2018年6月7日 木曜日 午前11時40分
Page 76 of 98
Periodiskt underhåll och justering
6-28
1
2
3
4
56
7
8
9
10
11
12
VIKTIGT
MCA16531
S e till att batteriet alltid är laddat. Förva -
ring av ett urladdat batteri kan orsaka permanenta skador på batteriet.
MAU73340

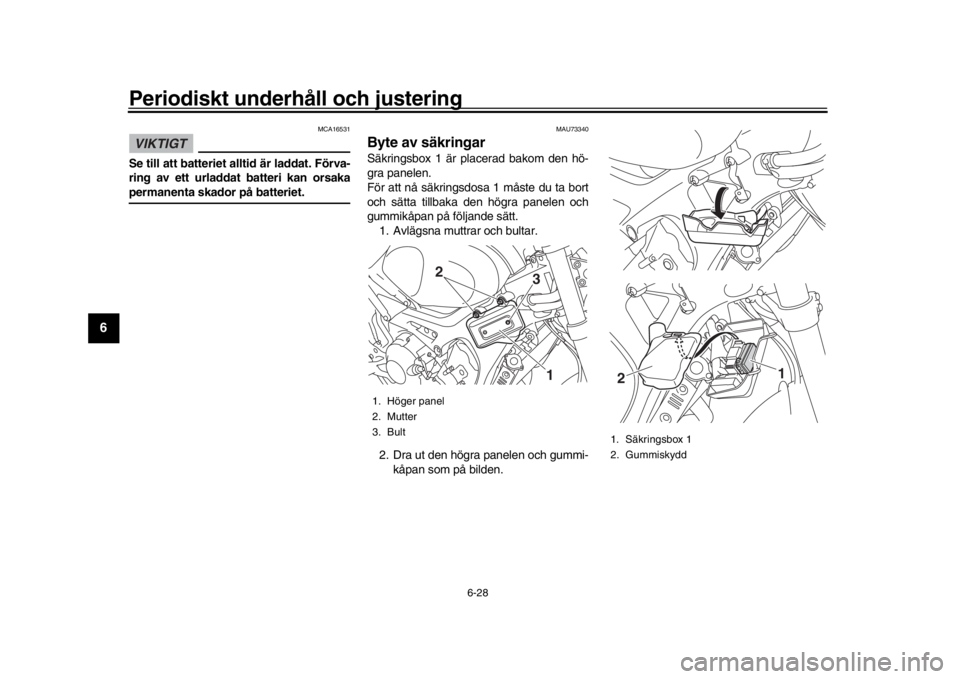

Byte av säkringarSäkringsbox 1 är placerad bakom den hö -
gra panelen.
För att nå säkringsdosa 1 måste du ta bort
och sätta tillbaka den högra panelen och
gummikåpan på följande sätt.
1. Avlägsna muttrar och bultar.
2. Dra ut den högra panelen och gummi -
kåpan som på bilden.1. Höger panel
2. Mutter
3. Bult
1
3
2
1. Säkringsbox 12. Gummiskydd
1
2
B90-9-M2.book 28 ページ 2018年6月7日 木曜日 午前11時40分
Page 77 of 98
Periodiskt underhåll och justering
6-29
1
2
3
4
567
8
9
10
11
12
3. Placera panelen och gummikåpan i sitt ursprungliga läge.
4. Fäst muttrar och bultar.

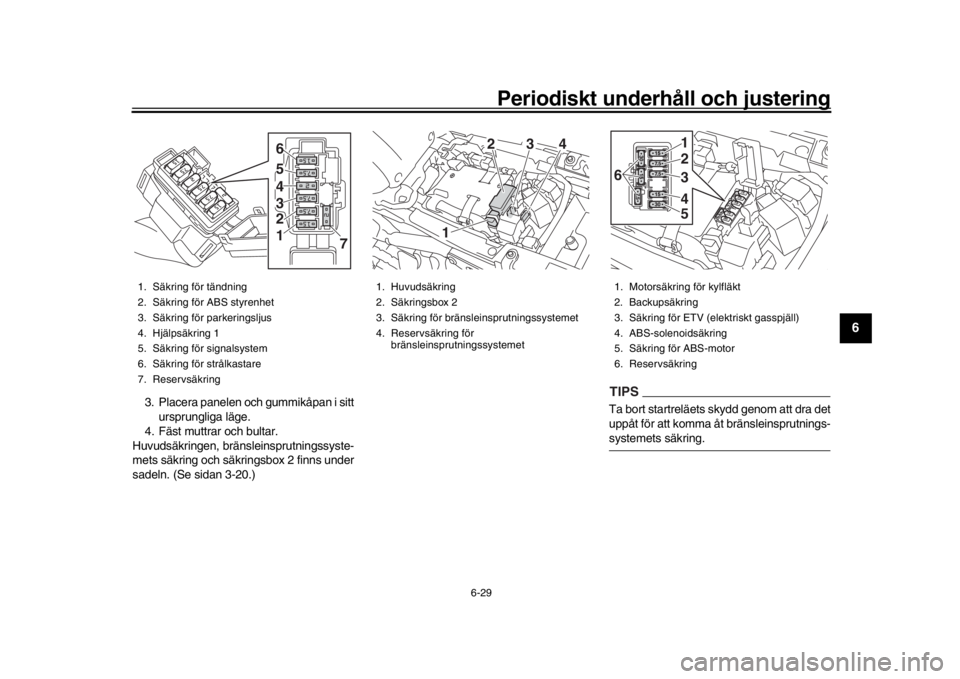

Huvudsäkringen, bränsleinsprutningssyste -
mets säkring och säkringsbox 2 finns under
sade ln. (Se sidan 3-20.)
TIPSTa bort startreläets skydd genom att dra det
uppåt för att komma åt bränsleinsprutnings -systemets säkring.
1. Säkring för tändning
2. Säkring för ABS styrenhet
3. Säkring för parkeringsljus
4. Hjälpsäkring 1
5. Säkring för signalsystem
6. Säkring för strålkastare
7. Reservsäkring
7
1 2 3 4 5 6
1. Huvudsäkring2. Säkringsbox 2
3. Säkring för bränsleinsprutningssystemet
4. Reservsäkring för
bränsleinspr utningssystemet
2
1 3
4
1. Motorsäkring för kylfläkt
2. Backupsäkring
3. Säkring för ETV (elektriskt gasspjäll)
4. ABS-solenoidsäkring
5. Säkring för ABS-motor
6. Reservsäkring
15
1515
1
2
34
5
6
B90-9-M2.book 29 ページ 2018年6月7日 木曜日 午前11時40分
Page 78 of 98

Periodiskt underhåll och justering
6-30
1
2
3
4
56
7
8
9
10
11
12
Om en säkring är sönder, byt ut den enligt
följande. 1. Vrid tändningsnyckeln till läge “OFF” och stä ng av den elkrets i vilken säk -
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt i e n ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som re -
kommenderas för att undvika att el -
systemet tar skada eller att brand
uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läge “ON” och sätt på den elkrets i vilken säkring -
en har gått sönder för att kontrollera att
elkretse
n nu fungerar.
4. Om säkringen omedelbart går sönder ig
en, låt en Yamaha-återförsäljare
kontrollera elsystemet.

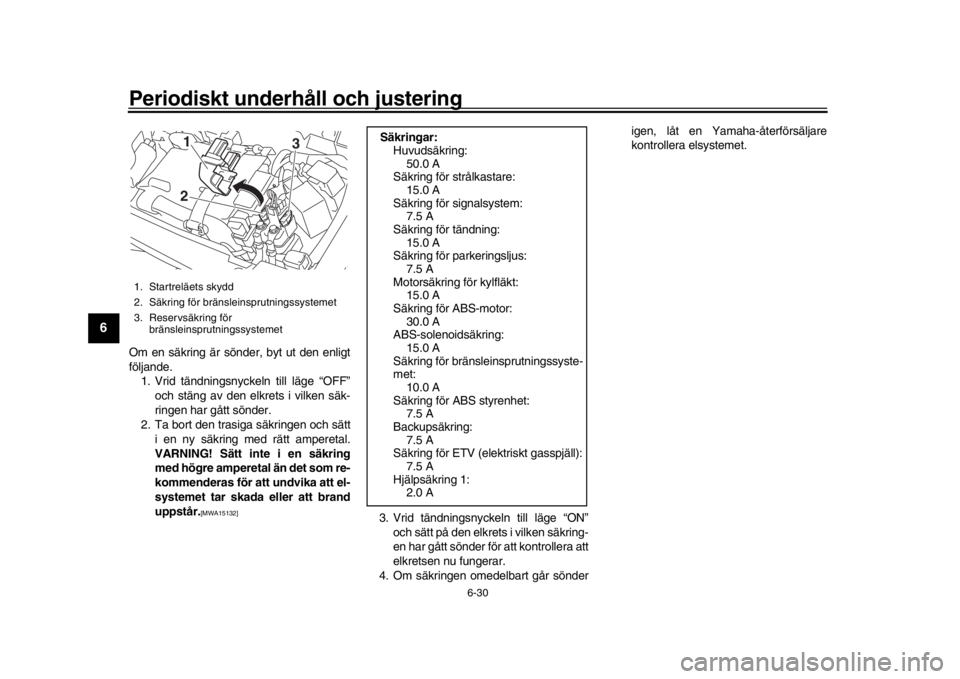

1. Startreläets skydd
2. Säkring för bränsleinsprutningssystemet
3. Reservsäkring för bränsleinspr utningssystemet
1
2 3
S
äkringar:
Huvudsäkring: 50.0 A
Säkring för strålkastare:
15.0 A
Säkring för signalsystem: 7.5 A
Säkring för tändning: 15.0 A
Säkring för parkeringsljus:
7.5 A
Motorsäkring för kylfläkt: 15.0 A
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring:
15.0 A
Säkring för bränsleinsprutningssyste -
met:
10.0 A
Säkring för ABS styrenhet: 7.5 A
Backupsäkring: 7.5 A
Säkring för ETV (elektriskt gasspjäll):
7.5 A
Hjälpsäkring 1: 2.0 A
B90-9-M2.book 30 ページ 2018年6月7日 木曜日 午前11時40分
Page 79 of 98

Periodiskt underhåll och justering
6-31
1
2
3
4
567
8
9
10
11
12
MAU34386

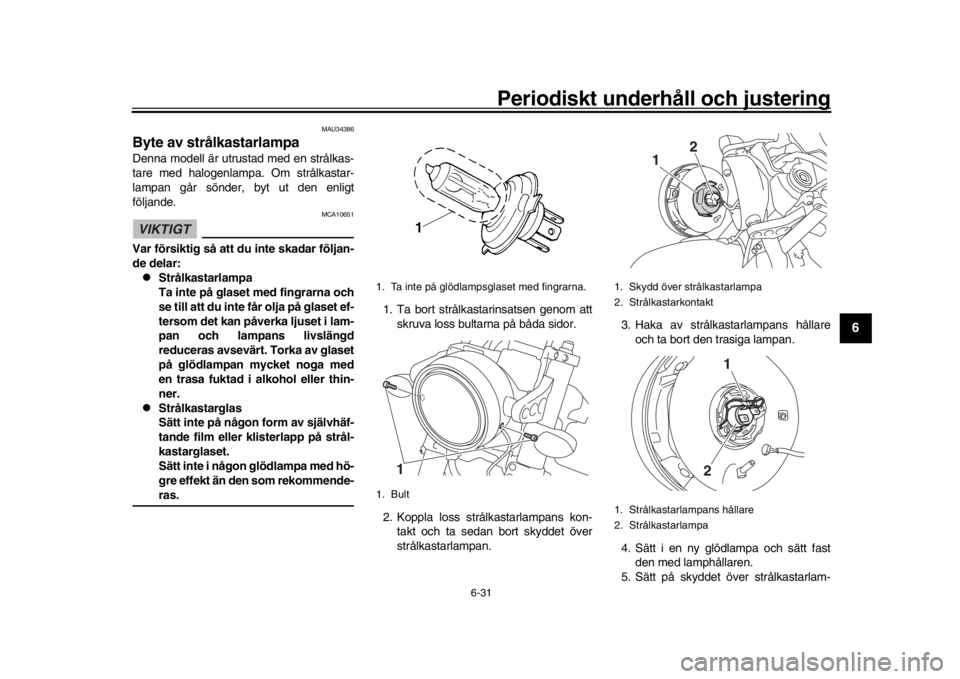

Byte av strålkastarlampaDenna modell är utrustad med en strålkas -
tare med halogenlampa. Om strålkastar -
lampan går sönder, byt ut den enligt
föl jande.VIKTIGT
MCA10651
Var försiktig så att du inte skadar följan -
de delar:
S trålkastarlampa
Ta inte på glaset med fingrarna och
se till att du inte får olja på glaset ef -
tersom det kan påve r ka ljuset i lam-
pan och lampans livslängd
reducer as avsevärt. Torka av glaset
på glödlampan mycket noga med
en trasa fuktad i alkohol eller thin -
ner.
S trålkastarglas
S ätt inte på någon form av självhäf-
tande film eller klisterlapp på strål -
kastarglaset.
S ätt inte i någon glödlampa med hö -
gre effekt än den som rekommende -ras.
1. Ta bort strålkastarinsatsen genom att
skruva loss bultarna på båda sidor.
2. Koppla loss strålkastarlampans kon -
takt och ta sedan bort skyddet över
strålkastarl
ampan. 3. Haka av strålkastarlampans hållare
och ta bort
den trasiga lampan.
4. Sätt i en ny glödlampa och sätt fast den med l amphållaren.
5. Sätt på skyddet över strålkastarlam -
1. Ta inte på glödlampsglaset med fingrarna.
1. Bult
1
1. Skydd över strålkastarlampa2. Strålkastarkontakt
1. Strålkastarlampans hållare
2. Strålkastarlampa
12
1
2
B90-9-M2.book 31 ページ 2018年6月7日 木曜日 午前11時40分
Page 80 of 98
Periodiskt underhåll och justering
6-32
1
2
3
4
56
7
8
9
10
11
12
pan och koppla in strålkastarlampans
kontakt.
6. Montera strålkastarinsatsen genom att sk
ruva fast bultarna.
7. Låt en Yamaha-återförsäljare ställa in
lju set vid behov.
MAU45226

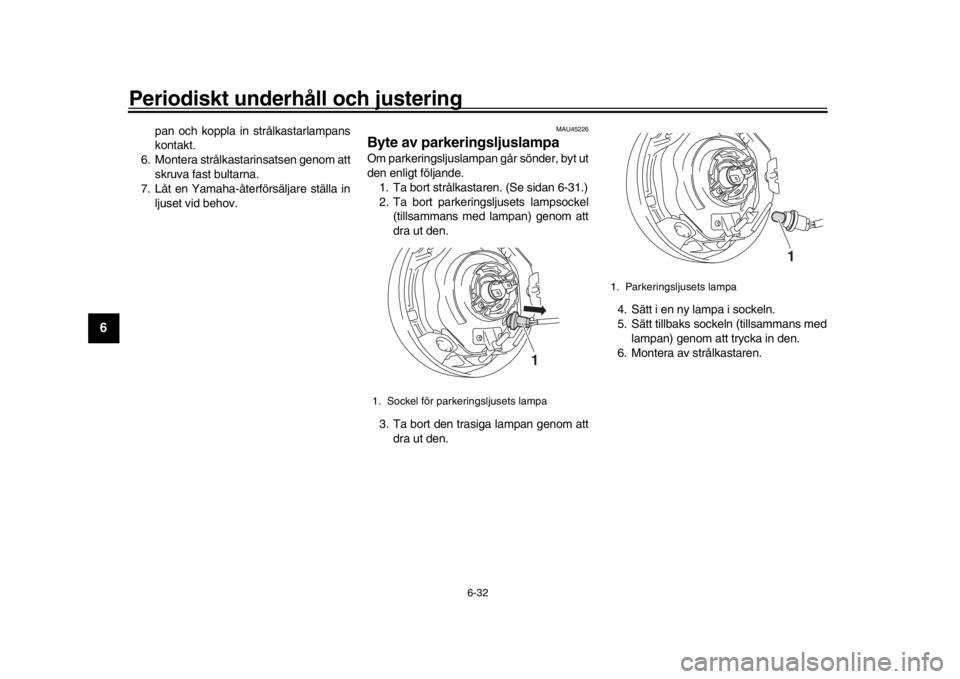

Byte av parkeringsljuslampa Om parkeringsljuslampan går sönder, byt ut
den enligt följande.1. Ta bort strålkastaren. (Se sidan 6-31.)
2. Ta bort parkeringsljusets lampsockel (ti llsammans med lampan) genom att
dra ut den.
3. Ta bort den trasiga lampan genom att dra ut den. 4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med
la
mpan) genom att trycka in den.
6. Montera av strålkasta ren.
1. Sockel för parkeringsljusets lampa
1
1. Parkeringsljusets lampa
1
B90-9-M2.book 32 ページ 2018年6月7日 木曜日 午前11時40分
