2018 YAMAHA FJR1300AS Betriebsanleitungen (in German)

Funktionen der Instrumente un d Be dienun gselemente
3-35
3

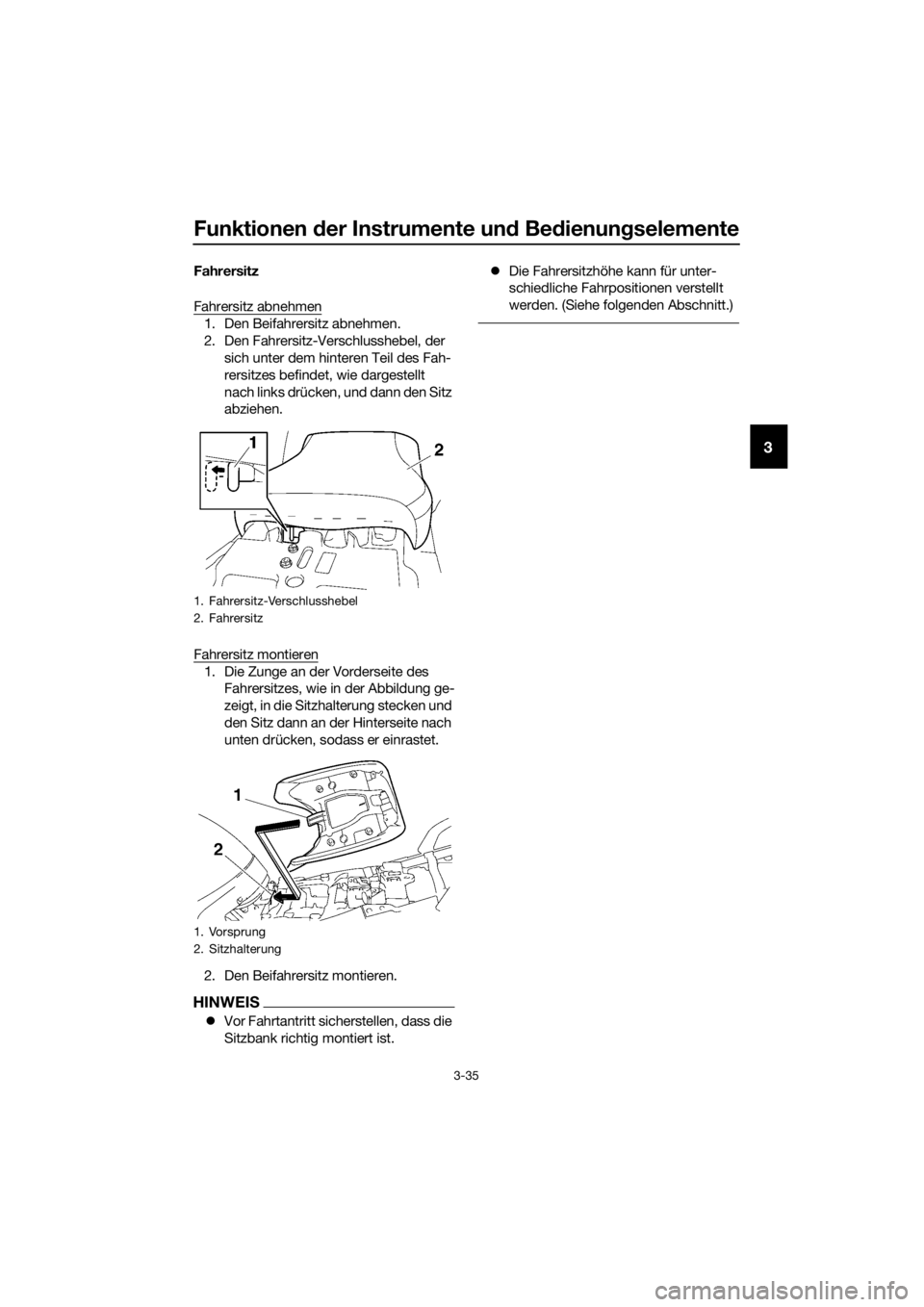

Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Den Fahrersitz-Verschlusshebel, der
sich unter dem hinteren Teil des Fah-
rersitzes befindet, wie dargestellt
nach links drücken, und dann den Sitz
abziehen.
Fahrersitz montieren
1. Die Zunge an der Vorderseite des Fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Hinterseite nach
unten drücken, sodass er einrastet.
2. Den Beifahrersitz montieren.
HINWEIS
 Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist. 
Die Fahrersitzhöhe kann für unter-
schiedliche Fahrpositionen verstellt
werden. (Siehe folgenden Abschnitt.)
1. Fahrersitz-Verschlusshebel
2. Fahrersitz
1. Vorsprung
2. Sitzhalterung
UB95G1G0.book Page 35 Friday, July 14, 2017 3:07 PM

Funktionen der Instrumente un d Be dienung selemente
3-36
3
GAU39633

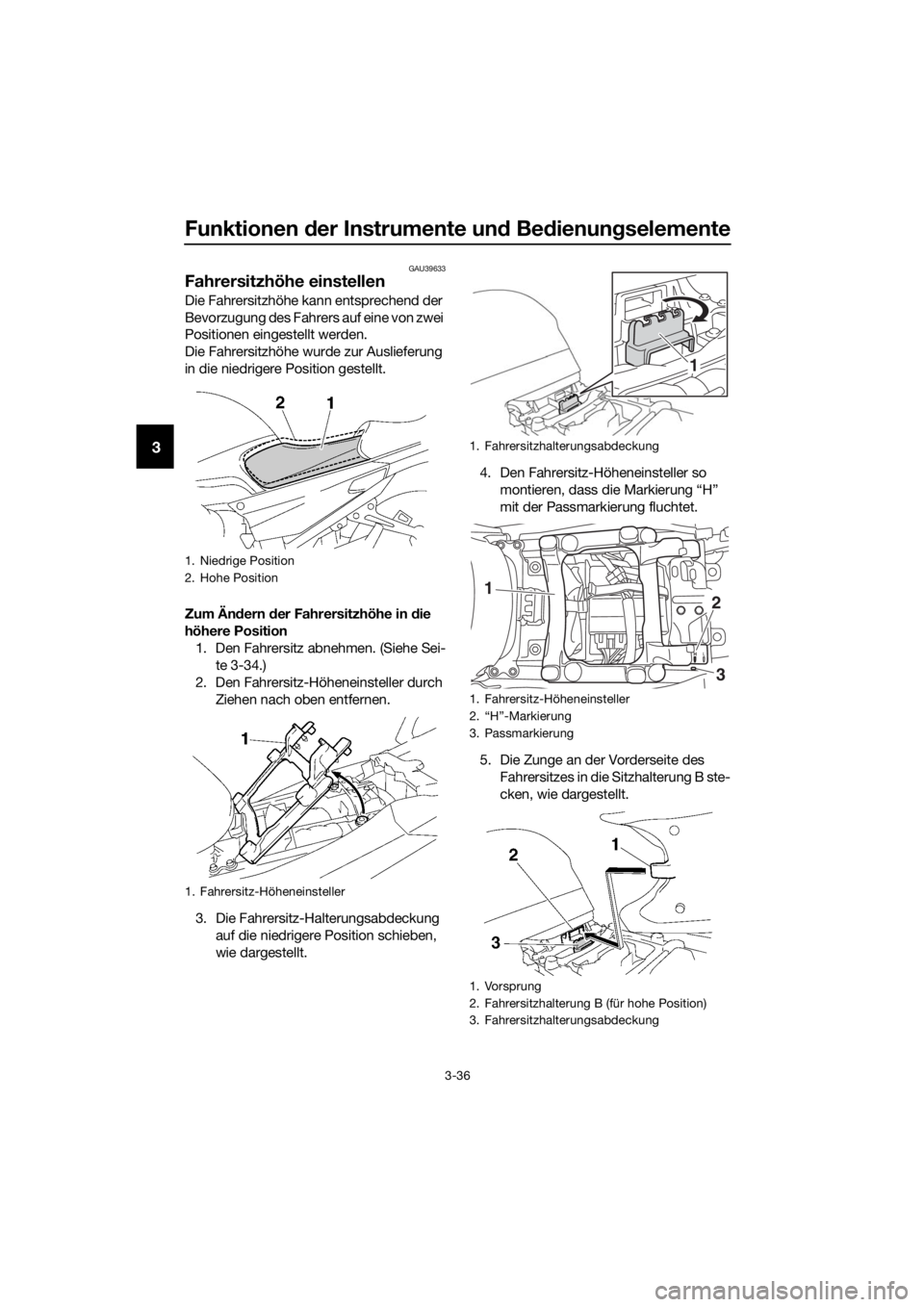

Fahrersitzhöhe einstellen
Die Fahrersitzhöhe kann entsprechend der
Bevorzugung des Fahrers auf eine von zwei
Positionen eingestellt werden.
Die Fahrersitzhöhe wurde zur Auslieferung
in die niedrigere Position gestellt.
Zum Än dern der Fahrersitzhöhe in die
höhere Position 1. Den Fahrersitz abnehmen. (Siehe Sei- te 3-34.)
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen.
3. Die Fahrersitz-Halterungsabdeckung auf die niedrigere Position schieben,
wie dargestellt. 4. Den Fahrersitz-Höheneinsteller so
montieren, dass die Markierung “H”
mit der Passmarkierung fluchtet.
5. Die Zunge an der Vorderseite des Fahrersitzes in die Sitzhalterung B ste-
cken, wie dargestellt.
1. Niedrige Position
2. Hohe Position
1. Fahrersitz-Höheneinsteller
1. Fahrersitzhalterungsabdeckung
1. Fahrersitz-Höheneinsteller
2. “H”-Markierung
3. Passmarkierung
1. Vorsprung
2. Fahrersitzhalterung B (für hohe Position)
3. Fahrersitzhalterungsabdeckung
1
HL
12
3
UB95G1G0.book Page 36 Friday, July 14, 2017 3:07 PM

Funktionen der Instrumente un d Be dienun gselemente
3-37
3

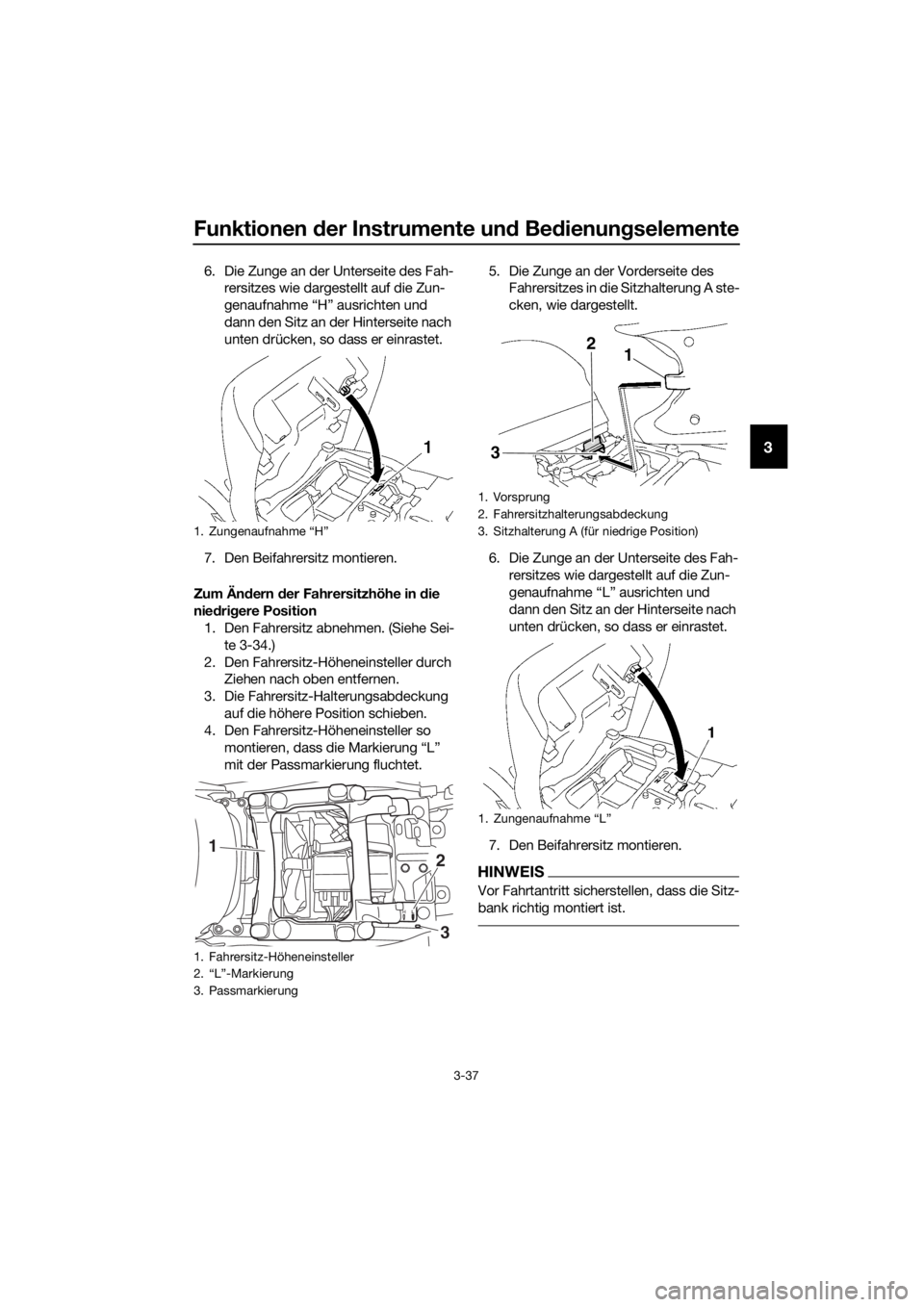

6. Die Zunge an der Unterseite des Fah-
rersitzes wie dargestellt auf die Zun-
genaufnahme “H” ausrichten und
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
7. Den Beifahrersitz montieren.
Zum Än dern der Fahrersitzhöhe in d ie
nie dri gere Position
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-34.)
2. Den Fahrersitz-Höheneinsteller durch Ziehen nach oben entfernen.
3. Die Fahrersitz-Halterungsabdeckung auf die höhere Position schieben.
4. Den Fahrersitz-Höheneinsteller so
montieren, dass die Markierung “L”
mit der Passmarkierung fluchtet. 5. Die Zunge an der Vorderseite des
Fahrersitzes in die Sitzhalterung A ste-
cken, wie dargestellt.
6. Die Zunge an der Unterseite des Fah- rersitzes wie dargestellt auf die Zun-
genaufnahme “L” ausrichten und
dann den Sitz an der Hinterseite nach
unten drücken, so dass er einrastet.
7. Den Beifahrersitz montieren.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Zungenaufnahme “H”
1. Fahrersitz-Höheneinsteller
2. “L”-Markierung
3. Passmarkierung
HL
12
3
1. Vorsprung
2. Fahrersitzhalterungsabdeckung
3. Sitzhalterung A (für niedrige Position)
1. Zungenaufnahme “L”
12
3
UB95G1G0.book Page 37 Friday, July 14, 2017 3:07 PM

Funktionen der Instrumente un d Be dienung selemente
3-38
3
GAU73470

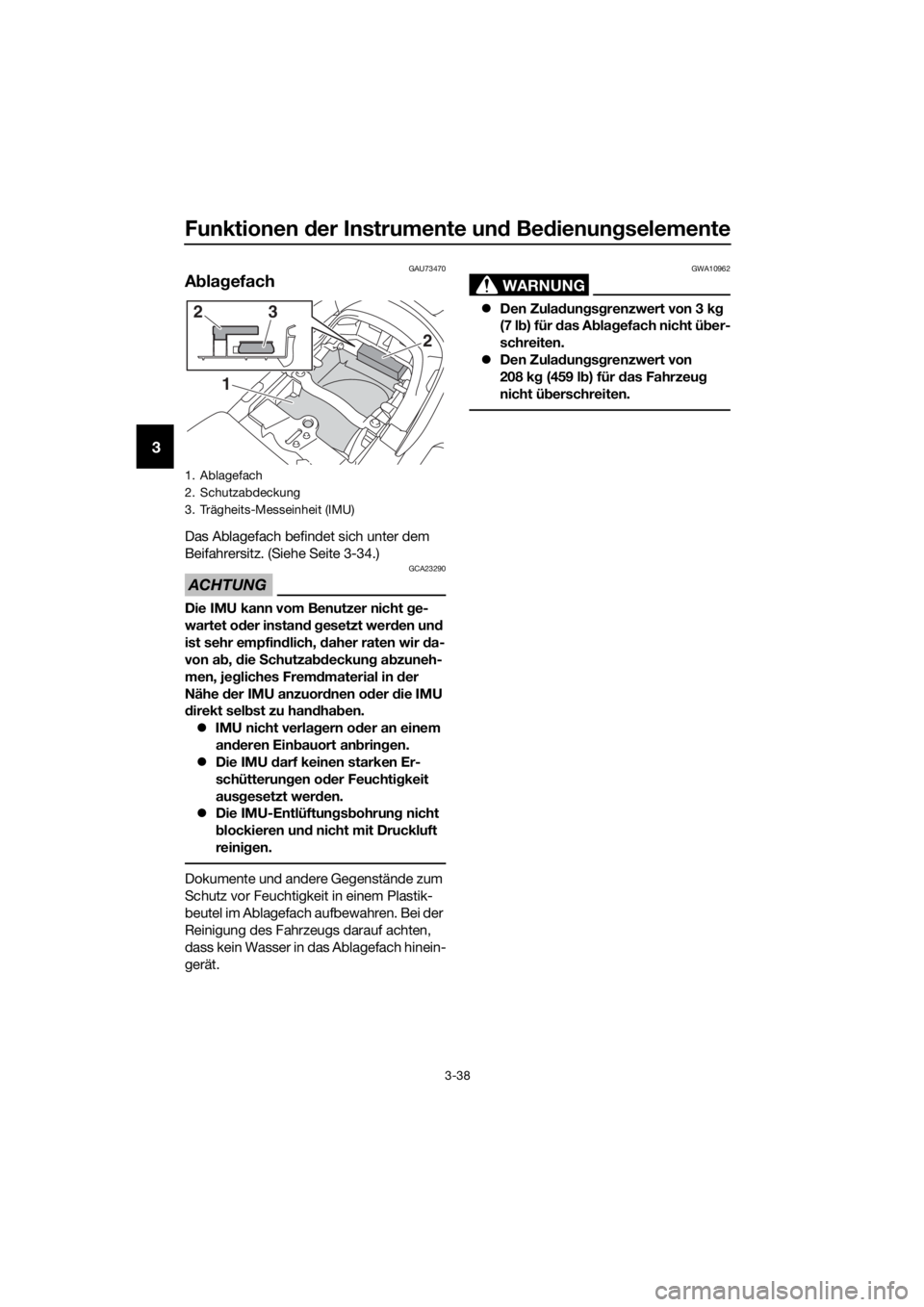

Abla gefach
Das Ablagefach befindet sich unter dem
Beifahrersitz. (Siehe Seite 3-34.)
ACHTUNG
GCA23290
Die IMU kann vom Benutzer nicht ge-
wartet o der instan d g esetzt wer den un d
ist sehr empfin dlich, daher raten wir da-
von a b, d ie Schutza bdeckun g a bzuneh-
men, je gliches Fremd material in der
Nähe der IMU anzuor dnen o der die IMU
d irekt sel bst zu han dha ben.
 IMU nicht verlag ern oder an einem
an deren Ein bauort an brin gen.
 Die IMU d arf keinen starken Er-
schütterun gen o der Feuchti gkeit
aus gesetzt wer den.
 Die IMU-Entlüftun gsb ohrun g nicht
b lockieren un d nicht mit Druckluft
reini gen
.
Dokumente und andere Gegenstände zum
Schutz vor Feuchtigkeit in einem Plastik-
beutel im Ablagefach aufbewahren. Bei der
Reinigung des Fahrzeugs darauf achten,
dass kein Wasser in das Ablagefach hinein-
gerät.
WARNUNG
GWA10962
 Den Zula dung sg renzwert von 3 kg
(7 l b) für d as Abla gefach nicht ü ber-
schreiten.
 Den Zula dung sg renzwert von
208 k g (459 l b) für das Fahrzeu g
nicht ü berschreiten.
1. Ablagefach
2. Schutzabdeckung
3. Trägheits-Messeinheit (IMU)
1
2
23
UB95G1G0.book Page 38 Friday, July 14, 2017 3:07 PM

Funktionen der Instrumente un d Be dienun gselemente
3-39
3
GAU39482

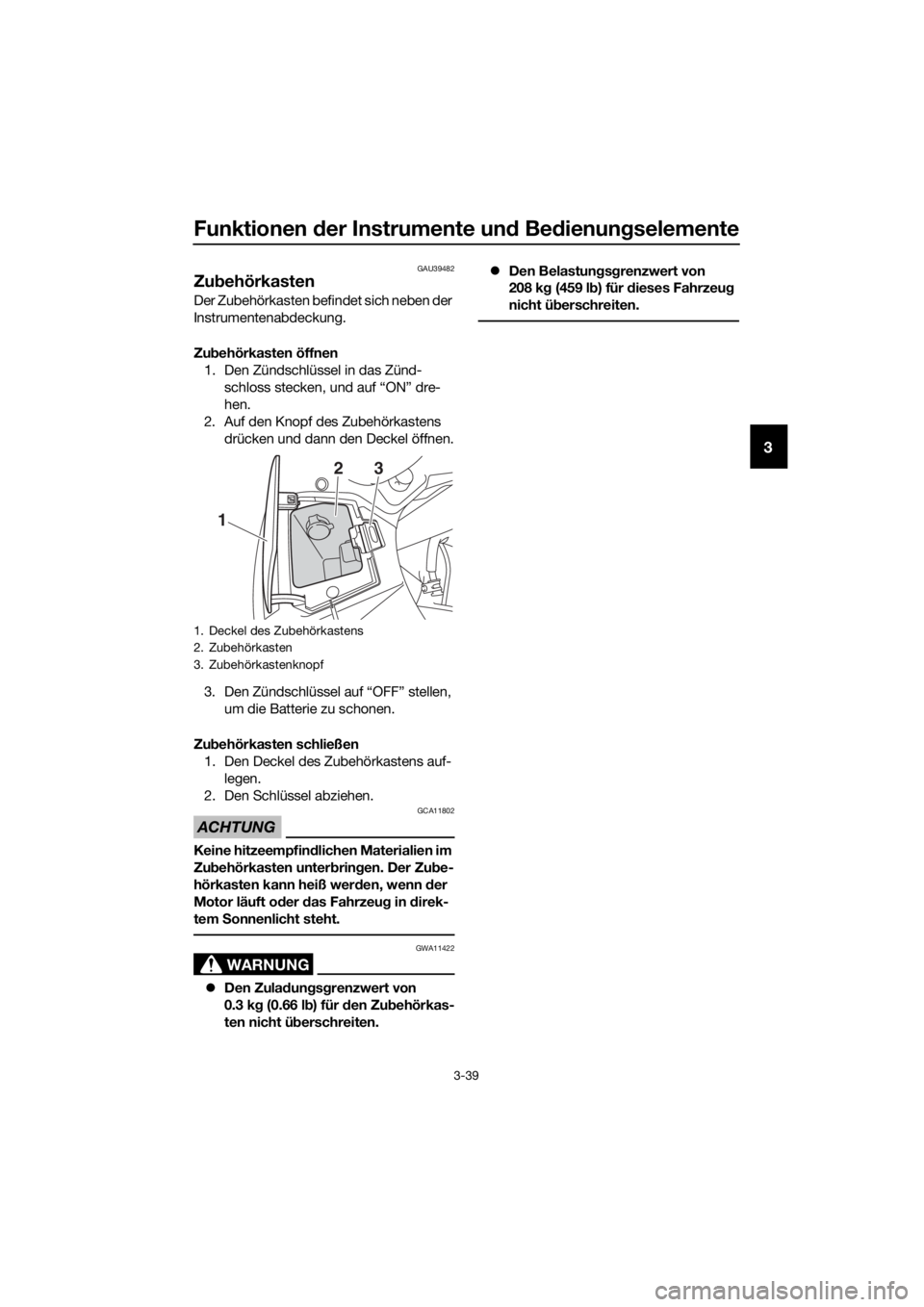

Zu behörkasten
Der Zubehörkasten befindet sich neben der
Instrumentenabdeckung.
Zu behörkasten öffnen
1. Den Zündschlüssel in das Zünd- schloss stecken, und auf “ON” dre-
hen.
2. Auf den Knopf des Zubehörkastens drücken und dann den Deckel öffnen.
3. Den Zündschlüssel auf “OFF” stellen, um die Batterie zu schonen.
Zu behörkasten schließen
1. Den Deckel des Zubehörkastens auf- legen.
2. Den Schlüssel abziehen.
ACHTUNG
GCA11802
Keine hitzeempfin dlichen Materialien im
Zu behörkasten unter brin gen. Der Zu be-
hörkasten kann heiß wer den, wenn der
Motor läuft o der das Fahrzeu g in d irek-
tem Sonnenlicht steht.
WARNUNG
GWA11422
 Den Zula dung sg renzwert von
0.3 k g (0.66 l b) für d en Zubehörkas-
ten nicht ü berschreiten. 
Den Belastun gsg renzwert von
208 k g (459 l b) für d ieses Fahrzeu g
nicht ü berschreiten.
1. Deckel des Zubehörkastens
2. Zubehörkasten
3. Zubehörkastenknopf
1
23
UB95G1G0.book Page 39 Friday, July 14, 2017 3:07 PM

Funktionen der Instrumente un d Be dienung selemente
3-40
3
GAU39612

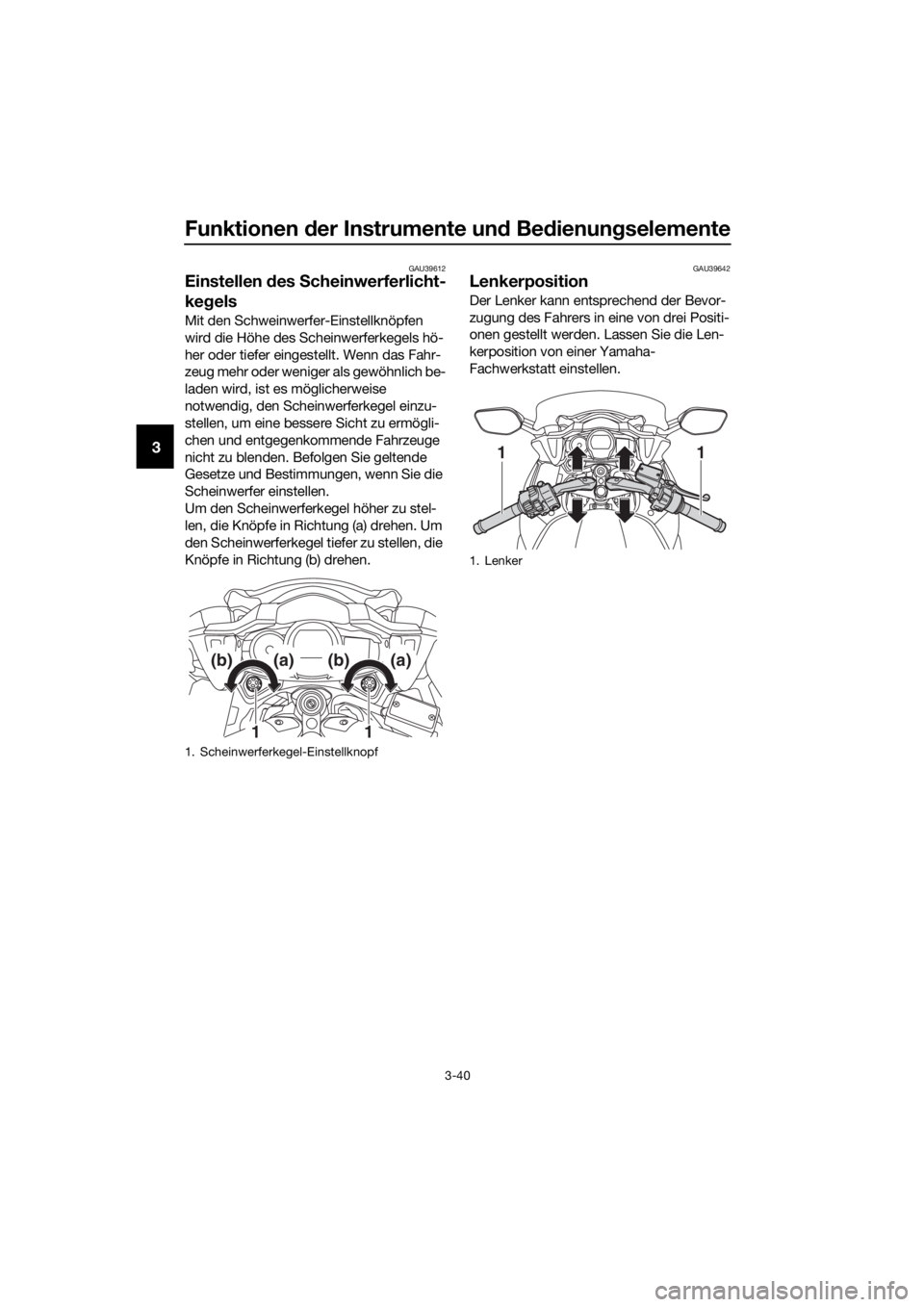

Einstellen des Scheinwerferlicht-
ke gels
Mit den Schweinwerfer-Einstellknöpfen
wird die Höhe des Scheinwerferkegels hö-
her oder tiefer eingestellt. Wenn das Fahr-
zeug mehr oder weniger als gewöhnlich be-
laden wird, ist es möglicherweise
notwendig, den Scheinwerferkegel einzu-
stellen, um eine bessere Sicht zu ermögli-
chen und entgegenkommende Fahrzeuge
nicht zu blenden. Befolgen Sie geltende
Gesetze und Bestimmungen, wenn Sie die
Scheinwerfer einstellen.
Um den Scheinwerferkegel höher zu stel-
len, die Knöpfe in Richtung (a) drehen. Um
den Scheinwerferkegel tiefer zu stellen, die
Knöpfe in Richtung (b) drehen.
GAU39642
Lenkerposition
Der Lenker kann entsprechend der Bevor-
zugung des Fahrers in eine von drei Positi-
onen gestellt werden. Lassen Sie die Len-
kerposition von einer Yamaha-
Fachwerkstatt einstellen.
1. Scheinwerferkegel-Einstellknopf
11
(b)(a)(b)(a)
1. Lenker
11
UB95G1G0.book Page 40 Friday, July 14, 2017 3:07 PM

Funktionen der Instrumente un d Be dienun gselemente
3-41
3
GAU54151

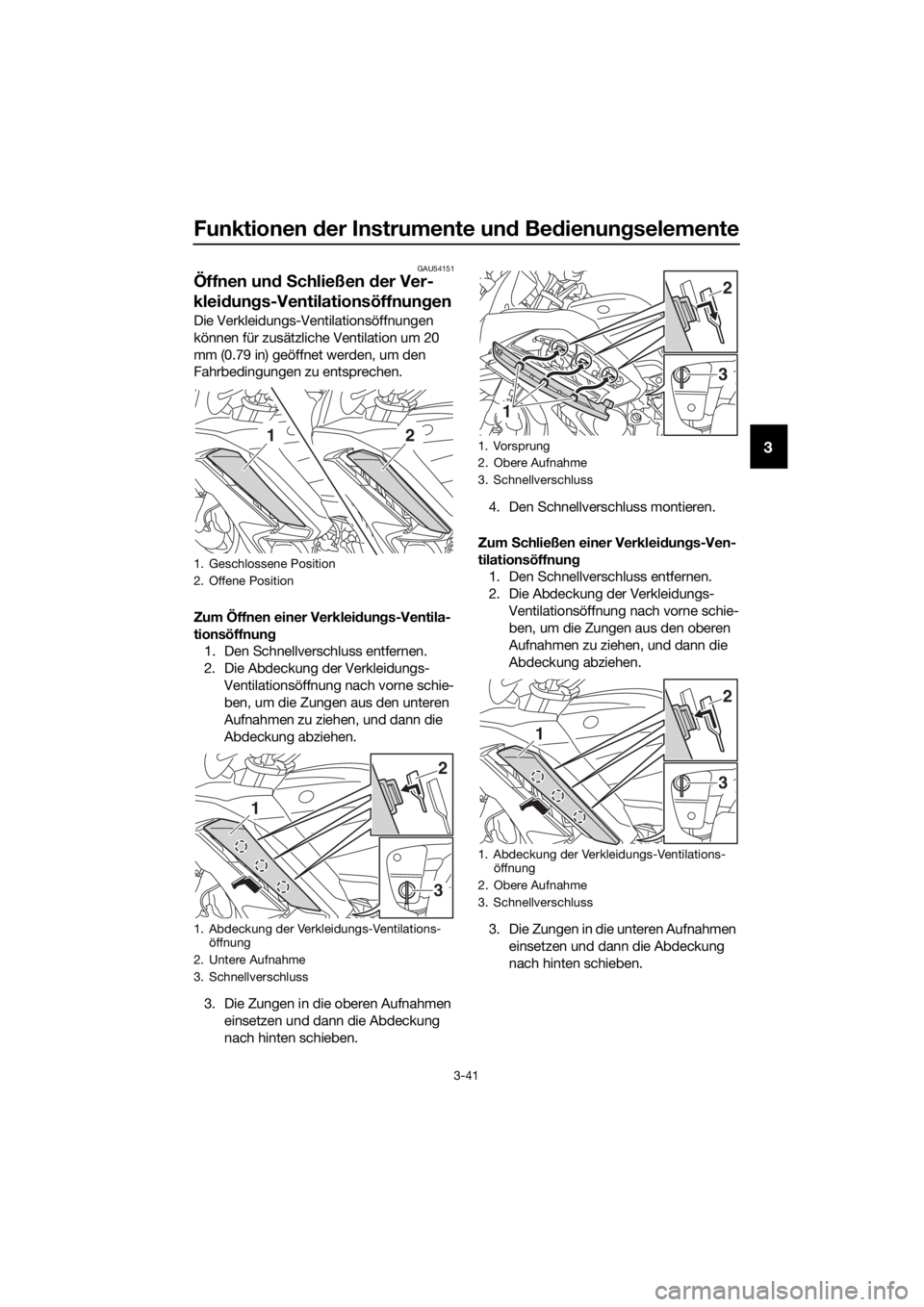

Öffnen un d S chließen d er Ver-
klei dung s-Ventilationsöffnun gen
Die Verkleidungs-Ventilationsöffnungen
können für zusätzliche Ventilation um 20
mm (0.79 in) geöffnet werden, um den
Fahrbedingungen zu entsprechen.
Zum Öffnen einer Verklei dun gs-Ventila-
tionsöffnun g
1. Den Schnellverschluss entfernen.
2. Die Abdeckung der Verkleidungs-
Ventilationsöffnung nach vorne schie-
ben, um die Zungen aus den unteren
Aufnahmen zu ziehen, und dann die
Abdeckung abziehen.
3. Die Zungen in die oberen Aufnahmen einsetzen und dann die Abdeckung
nach hinten schieben. 4. Den Schnellverschluss montieren.
Zum Schließen einer Verklei dun gs-Ven-
tilationsöffnun g
1. Den Schnellverschluss entfernen.
2. Die Abdeckung der Verkleidungs-
Ventilationsöffnung nach vorne schie-
ben, um die Zungen aus den oberen
Aufnahmen zu ziehen, und dann die
Abdeckung abziehen.
3. Die Zungen in die unteren Aufnahmen einsetzen und dann die Abdeckung
nach hinten schieben.
1. Geschlossene Position
2. Offene Position
1. Abdeckung der Verkleidungs-Ventilations-öffnung
2. Untere Aufnahme
3. Schnellverschluss
12
3
1
2
1. Vorsprung
2. Obere Aufnahme
3. Schnellverschluss
1. Abdeckung der Verkleidungs-Ventilations- öffnung
2. Obere Aufnahme
3. Schnellverschluss
1
3
2
3
1
2
UB95G1G0.book Page 41 Friday, July 14, 2017 3:07 PM

Funktionen der Instrumente un d Be dienung selemente
3-42
3

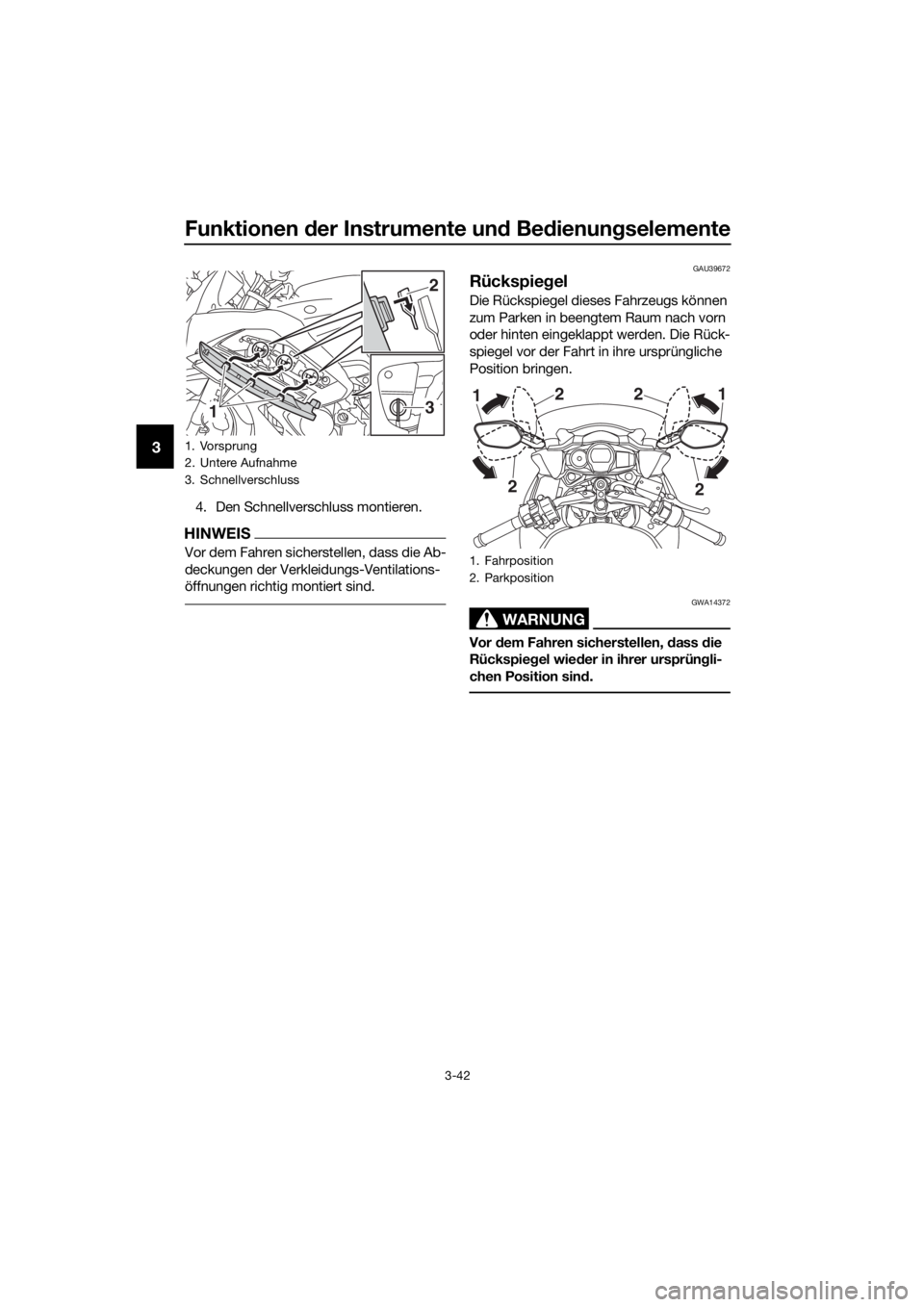

4. Den Schnellverschluss montieren.
HINWEIS
Vor dem Fahren sicherstellen, dass die Ab-
deckungen der Verkleidungs-Ventilations-
öffnungen richtig montiert sind.
GAU39672
Rückspie gel
Die Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorn
oder hinten eingeklappt werden. Die Rück-
spiegel vor der Fahrt in ihre ursprüngliche
Position bringen.
WARNUNG
GWA14372
Vor dem Fahren sicherstellen, dass die
Rückspie gel wie der in ihrer ursprün gli-
chen Position sin d.
1. Vorsprung
2. Untere Aufnahme
3. Schnellverschluss
13
2
1. Fahrposition
2. Parkposition
2
2
1
2 2
1
UB95G1G0.book Page 42 Friday, July 14, 2017 3:07 PM
