Funktionen der Instrumente un d Be dienun gselemente
3-11
3
Die Multifunktionsmesser-Einheit beinhal-
tet:
 eine Geschwindigkeitsanzeige
 einen Drehzahlmesser
 eine Uhr
 einen Kraftstoffmesser
 eine Eco-Anzeige
 eine Ganganzeige
 eine Antriebsmodusanzeige
 eine Funktionsanzeige
 eine Informationsanzeige
 eine Einstellmodus-Anzeige
HINWEIS
Der Zündschlüssel muss auf “ON” ge-
stellt sein, bevor Sie den
Wahlknopf “ / ”, den Menü-
Wahlknopf “MENU”, den Rückstell-
knopf “RESET” oder den “TCS”-
Knopf verwenden können.
 Umschaltung der Anzeige zwischen
Kilometer und Meilen, siehe Seite
3-17.

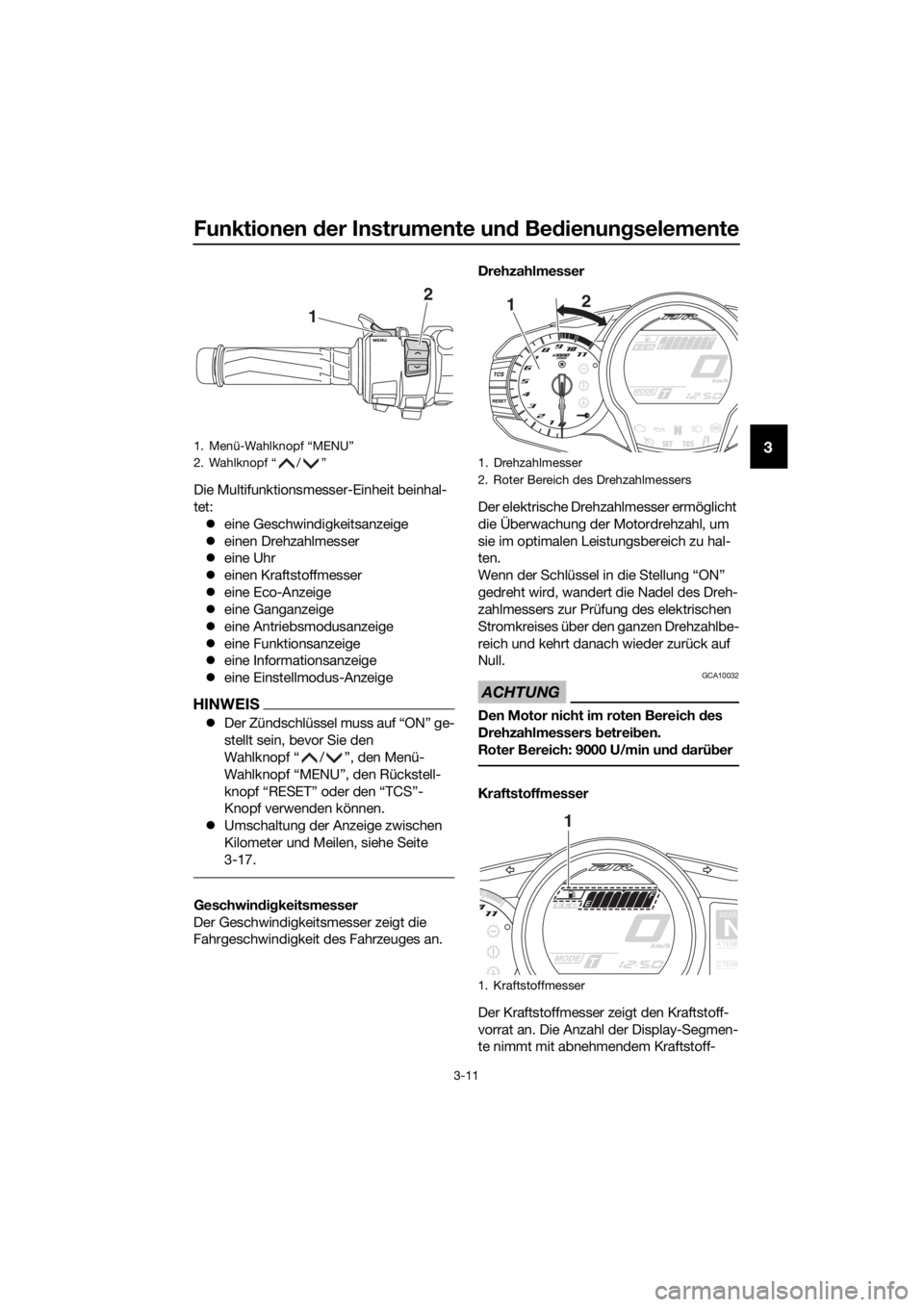

Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an. Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises über den ganzen Drehzahlbe-
reich und kehrt danach wieder zurück auf
Null.
ACHTUNG
GCA10032
Den Motor nicht im roten Bereich
des
Drehzahlmessers betrei ben.
Roter Bereich: 9000 U/min un d d arü ber
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoff-
1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
1
2
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1. Kraftstoffmesser
1 2
GEAR
NA.TEMP
C.TEMP
1
UB95G1G0.book Page 11 Friday, July 14, 2017 3:07 PM

Funktionen der Instrumente un d Be dienung selemente
3-12
3
stand von “F” (voll) in Richtung “E” (leer) ab.
Wenn das letzte Segment zu blinken be-
ginnt, so bald wie möglich nachtanken.
Wenn der Schlüssel auf “ON” gedreht ist,
leuchten alle Display-Segmente einmal auf,
um den Stromkreis zu überprüfen.
HINWEIS
Wenn ein Problem im Kraftstoffmesser-
Stromkreis erkannt wird, blinken die Dis-
play-Segmente des Kraftstoffmessers wie-
derholt. Das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen lassen.

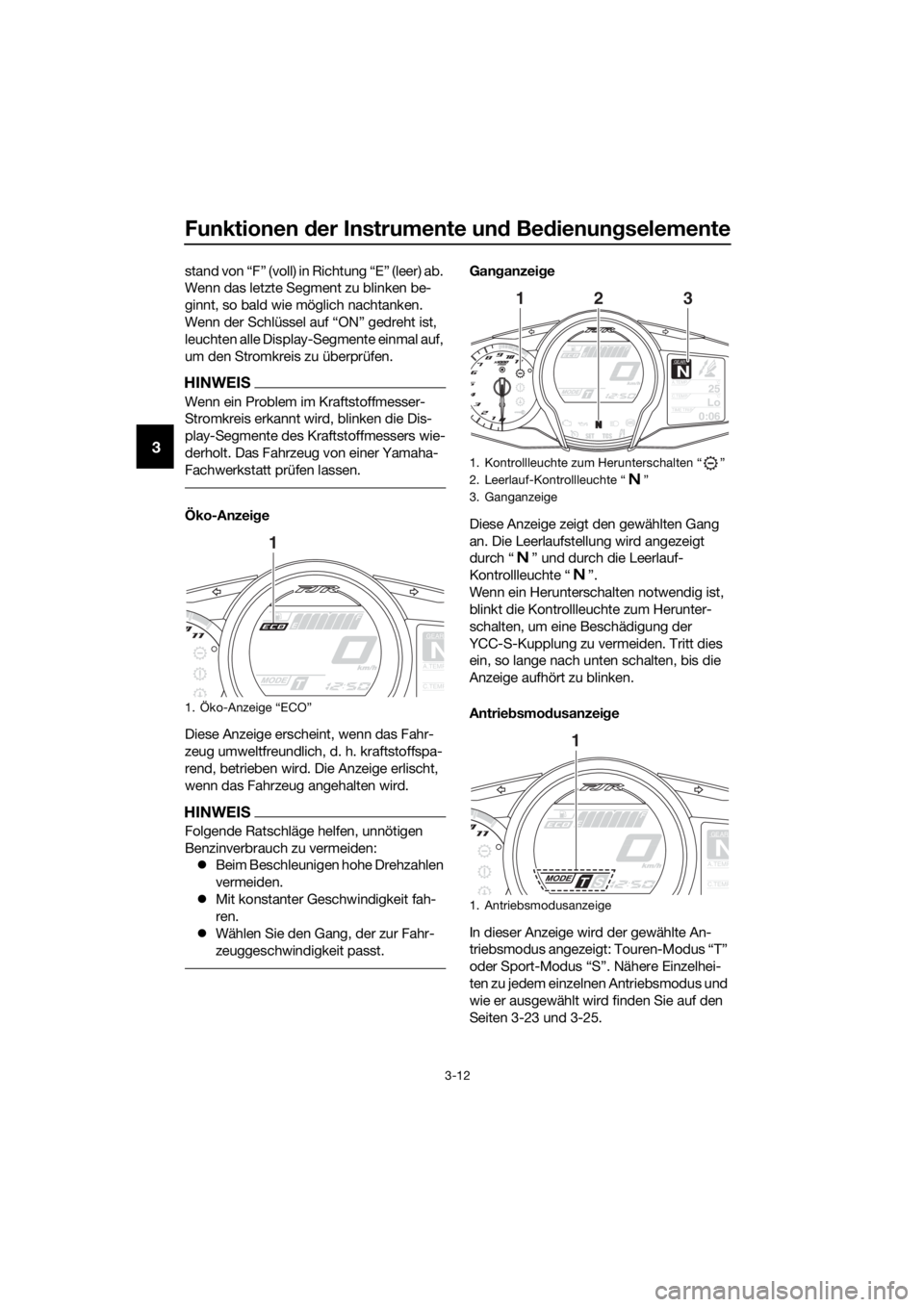

Öko-Anzei ge
Diese Anzeige erscheint, wenn das Fahr-
zeug umweltfreundlich, d. h. kraftstoffspa-
rend, betrieben wird. Die Anzeige erlischt,
wenn das Fahrzeug angehalten wird.
HINWEIS
Folgende Ratschläge helfen, unnötigen
Benzinverbrauch zu vermeiden:  Beim Beschleunigen hohe Drehzahlen
vermeiden.
 Mit konstanter Geschwindigkeit fah-
ren.
 Wählen Sie den Gang, der zur Fahr-
zeuggeschwindigkeit passt.
Gan ganzei ge
Diese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird angezeigt
durch “ ” und durch die Leerlauf-
Kontrollleuchte “ ”.
Wenn ein Herunterschalten notwendig ist,
blinkt die Kontrollleuchte zum Herunter-
schalten, um eine Beschädigung der
YCC-S-Kupplung zu vermeiden. Tritt dies
ein, so lange nach unten schalten, bis die
Anzeige aufhört zu blinken.
Antrie bsmo dusanzei ge
In dieser Anzeige wird der gewählte An-
triebsmodus angezeigt: Touren-Modus “T”
oder Sport-Modus “S”. Nähere Einzelhei-
ten zu jedem einzelnen Antriebsmodus und
wie er ausgewählt wird finden Sie auf den
Seiten 3-23 und 3-25.
1. Öko-Anzeige “ECO”
GEAR
NA.TEMP
C.TEMP
1
1. Kontrollleuchte zum Herunterschalten “ ”
2. Leerlauf-Kontrollleuchte “ ”
3. Ganganzeige
1. Antriebsmodusanzeige
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
213
GEAR
NA.TEMP
C.TEMP
1
UB95G1G0.book Page 12 Friday, July 14, 2017 3:07 PM

Funktionen der Instrumente un d Be dienun gselemente
3-13
3
Funktionsanzei ge
Den Menü-Wahlknopf “MENU” drücken,
um die Anzeige zwischen den folgenden
Funktionen umzuschalten. Mit jedem Drü-
cken des Schalters wechselt die Anzeige.  Griffwärmer-Einstellfunktion
 Informationsanzeige-Auswahlfunktion
 Windschutzscheiben-Einstellfunktion
 Dämpfer-Einstellfunktion
 Vorspannungs-Einstellfunktion
HINWEIS
Die Vorspannungs-Einstellfunktion er-
scheint nur, wenn das Fahrzeug mit laufen-
dem Motor stillsteht.
Die folgenden Seiten enthalten nähere An-
gaben zum Griffwärmer, zur Informations-
anzeige und zu den Funktionen der Wind- schutzscheibe. Für nähere Angaben zur
Vorspannungs- und Dämpfer-Einstellfunk-
tion siehe Seite 3-43.

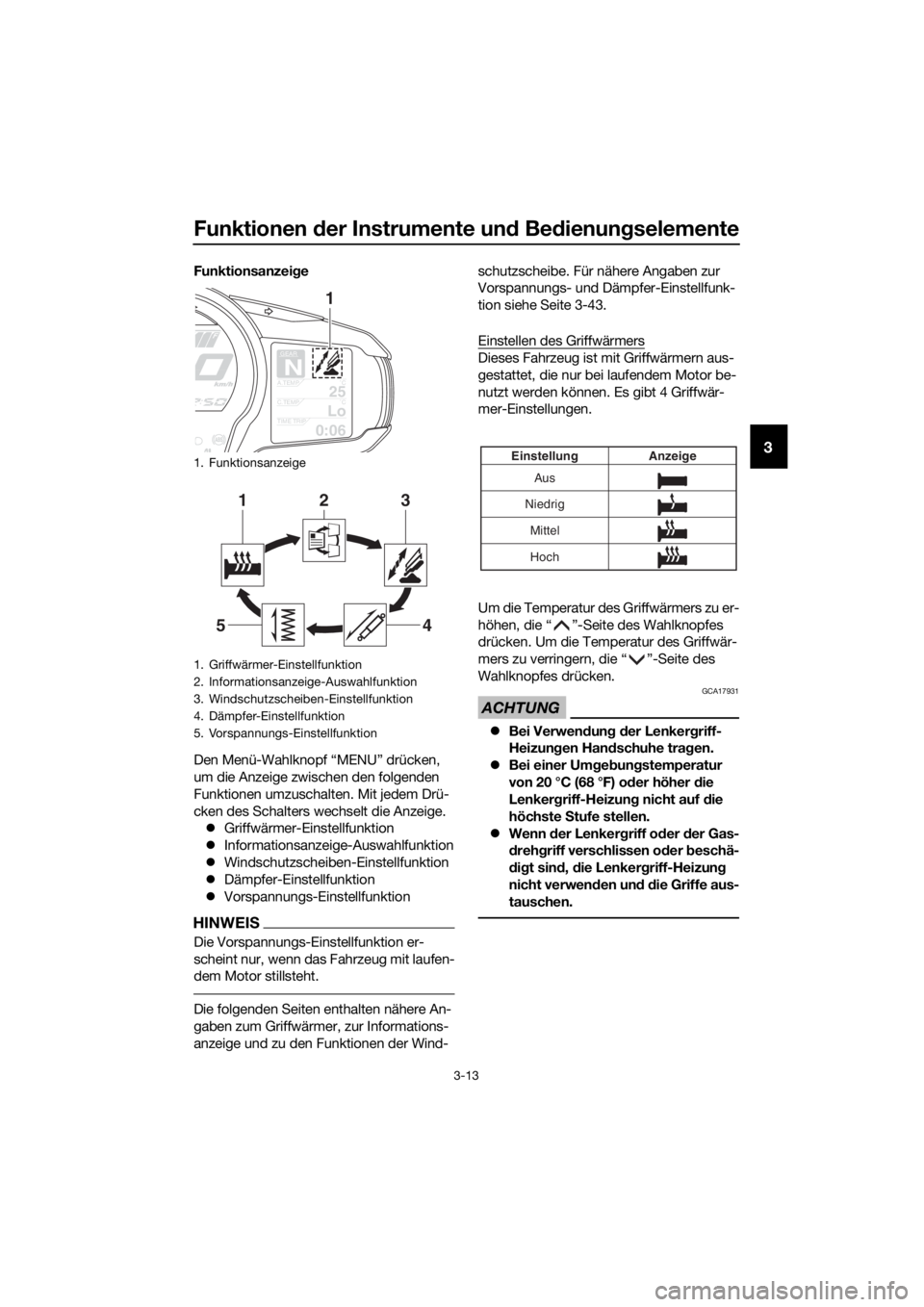

Einstellen des Griffwärmers
Dieses Fahrzeug ist mit Griffwärmern aus-
gestattet, die nur bei laufendem Motor be-
nutzt werden können. Es gibt 4 Griffwär-
mer-Einstellungen.
Um die Temperatur des Griffwärmers zu er-
höhen, die “ ”-Seite des Wahlknopfes
drücken. Um die Temperatur des Griffwär-
mers zu verringern, die “ ”-Seite des
Wahlknopfes drücken.
ACHTUNG
GCA17931

Bei Verwen dun g d er Lenker griff-
Heizun gen Han dschuhe tra gen.
 Bei einer Um geb un gstemperatur
von 20 °C (68 °F) o der höher die
Lenker griff-Heizun g nicht auf die
höchste Stufe stellen.
 Wenn der Lenker griff o der der Gas-
d reh griff verschlissen o der beschä-
d ig t sin d, d ie Lenker griff-Heizun g
nicht verwen den un d d ie Griffe aus-
tauschen.
1. Funktionsanzeige
1. Griffwärmer-Einstellfunktion
2. Informationsanzeige-Auswahlfunktion
3. Windschutzscheiben-Einstellfunktion
4. Dämpfer-Einstellfunktion
5. Vorspannungs-Einstellfunktion
GEAR
N
25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
1
213
45
Aus
Niedrig Mittel Anzeige
Einstellung
Hoch
UB95G1G0.book Page 13 Friday, July 14, 2017 3:07 PM

Funktionen der Instrumente un d Be dienung selemente
3-14
3

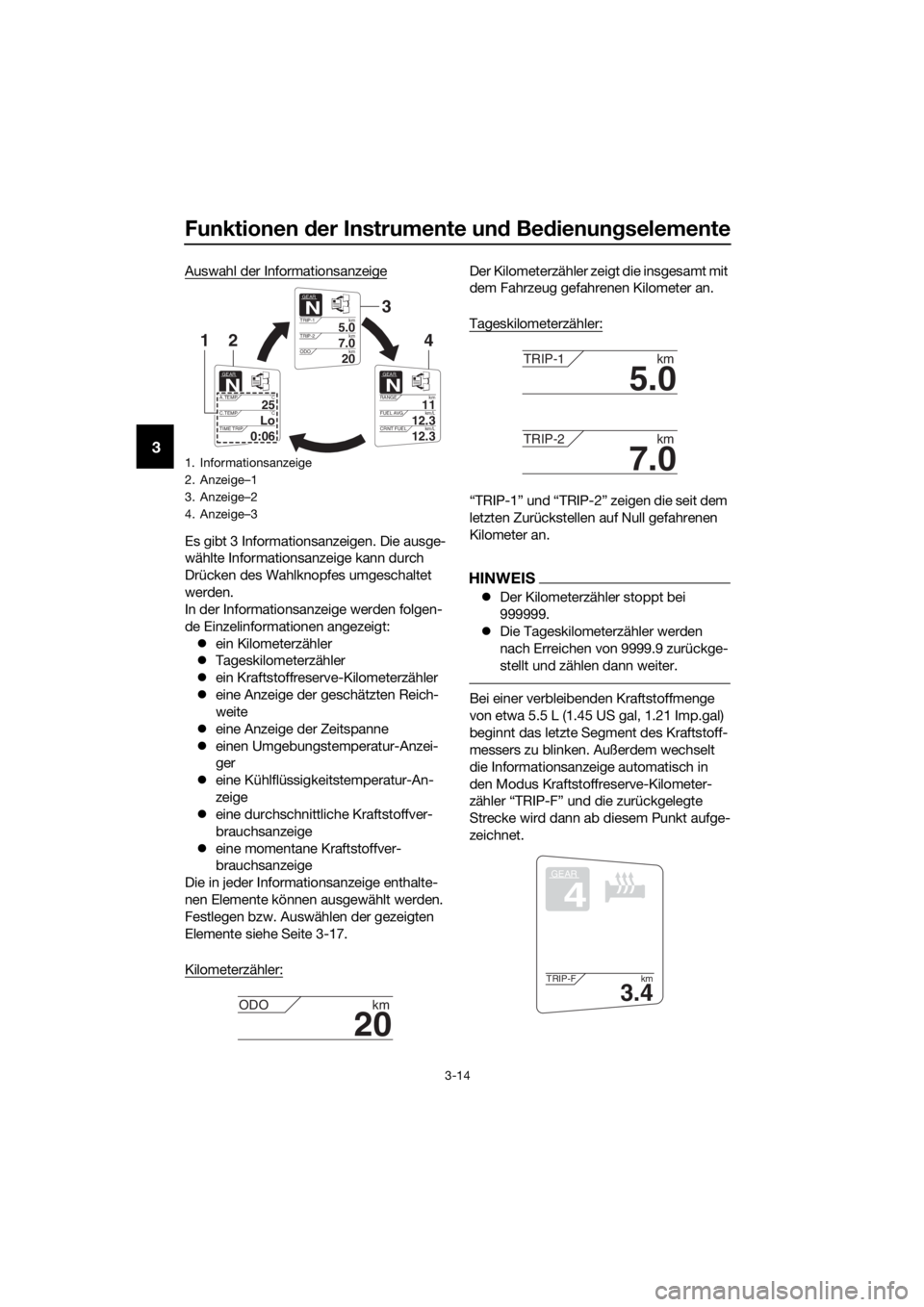

Auswahl der Informationsanzeige
Es gibt 3 Informationsanzeigen. Die ausge-
wählte Informationsanzeige kann durch
Drücken des Wahlknopfes umgeschaltet
werden.
In der Informationsanzeige werden folgen-
de Einzelinformationen angezeigt:
 ein Kilometerzähler
 Tageskilometerzähler
 ein Kraftstoffreserve-Kilometerzähler
 eine Anzeige der geschätzten Reich-
weite
 eine Anzeige der Zeitspanne
 einen Umgebungstemperatur-Anzei-
ger
 eine Kühlflüssigkeitstemperatur-An-
zeige
 eine durchschnittliche Kraftstoffver-
brauchsanzeige
 eine momentane Kraftstoffver-
brauchsanzeige
Die in jeder Informationsanzeige enthalte-
nen Elemente können ausgewählt werden.
Festlegen bzw. Auswählen der gezeigten
Elemente siehe Seite 3-17.
Kilometerzähler:
Der Kilometerzähler zeigt die insgesamt mit
dem Fahrzeug gefahrenen Kilometer an.
Tageskilometerzähler:
“TRIP-1” und “TRIP-2” zeigen die seit dem
letzten Zurückstellen auf Null gefahrenen
Kilometer an.
HINWEIS
 Der Kilometerzähler stoppt bei
999999.
 Die Tageskilometerzähler werden
nach Erreichen von 9999.9 zurückge-
stellt und zählen dann weiter.
Bei einer verbleibenden Kraftstoffmenge
von etwa 5.5 L (1.45 US gal, 1.21 Imp.gal)
beginnt das letzte Segment des Kraftstoff-
messers zu blinken. Außerdem wechselt
die Informationsanzeige automatisch in
den Modus Kraftstoffreserve-Kilometer-
zähler “TRIP-F” und die zurückgelegte
Strecke wird dann ab diesem Punkt aufge-
zeichnet.
1. Informationsanzeige
2. Anzeige–1
3. Anzeige–2
4. Anzeige–3
GEARN
5.0TRIP-1 km
7.0TRIP-2km
km
20ODO
GEARN
11RANGE km
12.3FUEL AVG km/L
km/L
12.3CRNT FUEL
GEARN
25A.TEMP ˚C
LoC.TEMP ˚C
0:06TIME TRIP
3
421
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
GEAR
4
3.4
TRIP-F km
UB95G1G0.book Page 14 Friday, July 14, 2017 3:07 PM

Funktionen der Instrumente un d Be dienun gselemente
3-15
3
In diesem Fall den Wahlknopf drücken, um
die Anzeige in folgender Reihenfolge umzu-
schalten:
TRIP-F → Anzeige–1 → Anzeige–2 →
Anzeige–3 → TRIP-F
Zum Zurückstellen eines Tageskilometer-
zählers den Wahlknopf verwenden, um die
Informationsanzeige zu wählen, die den Ta-
geskilometerzähler enthält, der zurückge-
stellt werden soll. Den Rückstellknopf “RE-
SET” kurz drücken, so dass der
Tageskilometerzähler blinkt, und dann den
Rückstellknopf “RESET” erneut 2 Sekun-
den lang drücken, während der Tageskilo-
meterzähler blinkt.
Wenn der Kraftstoffreserve-Kilometerzäh-
ler nicht manuell zurückgestellt wird, wird
er nach dem Tanken und Fahren von 5 km
(3 mi) automatisch zurückgestellt.

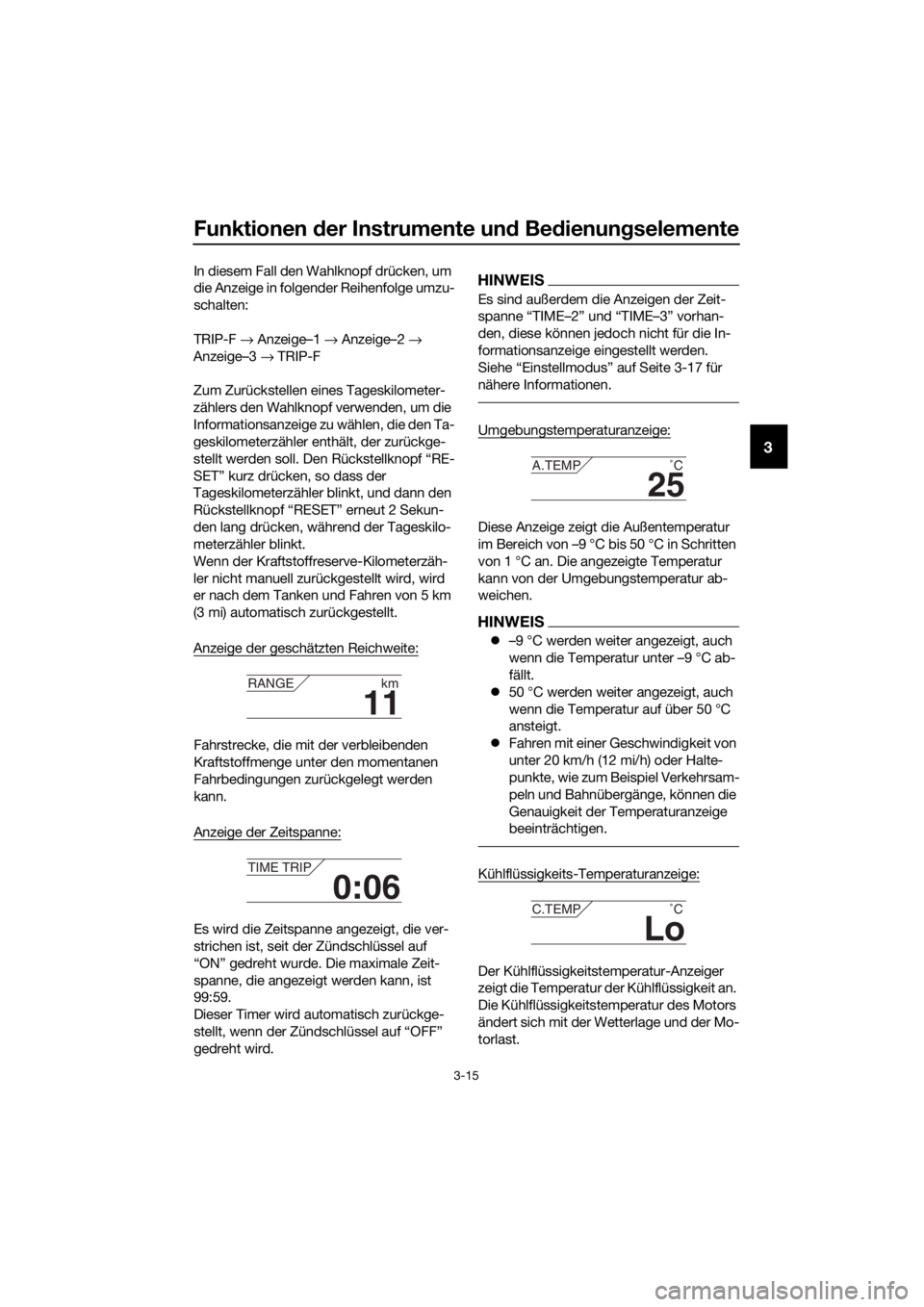

Anzeige der geschätzten Reichweite:
Fahrstrecke, die mit der verbleibenden
Kraftstoffmenge unter den momentanen
Fahrbedingungen zurückgelegt werden
kann.
Anzeige der Zeitspanne:
Es wird die Zeitspanne angezeigt, die ver-
strichen ist, seit der Zündschlüssel auf
“ON” gedreht wurde. Die maximale Zeit-
spanne, die angezeigt werden kann, ist
99:59.
Dieser Timer wird automatisch zurückge-
stellt, wenn der Zündschlüssel auf “OFF”
gedreht wird.
HINWEIS
Es sind außerdem die Anzeigen der Zeit-
spanne “TIME–2” und “TIME–3” vorhan-
den, diese können jedoch nicht für die In-
formationsanzeige eingestellt werden.
Siehe “Einstellmodus” auf Seite 3-17 für
nähere Informationen.
Umgebungstemperaturanzeige:
Diese Anzeige zeigt die Außentemperatur
im Bereich von –9 °C bis 50 °C in Schritten
von 1 °C an. Die angezeigte Temperatur
kann von der Umgebungstemperatur ab-
weichen.
HINWEIS
 –9 °C werden weiter angezeigt, auch
wenn die Temperatur unter –9 °C ab-
fällt.
 50 °C werden weiter angezeigt, auch
wenn die Temperatur auf über 50 °C
ansteigt.
 Fahren mit einer Geschwindigkeit von
unter 20 km/h (12 mi/h) oder Halte-
punkte, wie zum Beispiel Verkehrsam-
peln und Bahnübergänge, können die
Genauigkeit der Temperaturanzeige
beeinträchtigen.
Kühlflüssigkeits-Temperaturanzeige:
Der Kühlflüssigkeitstemperatur-Anzeiger
zeigt die Temperatur der Kühlflüssigkeit an.
Die Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der Mo-
torlast.
11
RANGE km
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
UB95G1G0.book Page 15 Friday, July 14, 2017 3:07 PM

Funktionen der Instrumente un d Be dienung selemente
3-16
3
Wenn die Anzeige “Hi” blinkt, das Fahrzeug
anhalten, dann den Motor ausschalten und
abkühlen lassen. (Siehe Seite 6-39.)
HINWEIS
Die ausgewählte Informationsanzeige kann
nicht umgeschaltet werden, während die
Anzeige “Hi” blinkt.
ACHTUNG
GCA10022
Bei Überhitzun g d arf der Motor nicht
weiter betrie ben wer den.

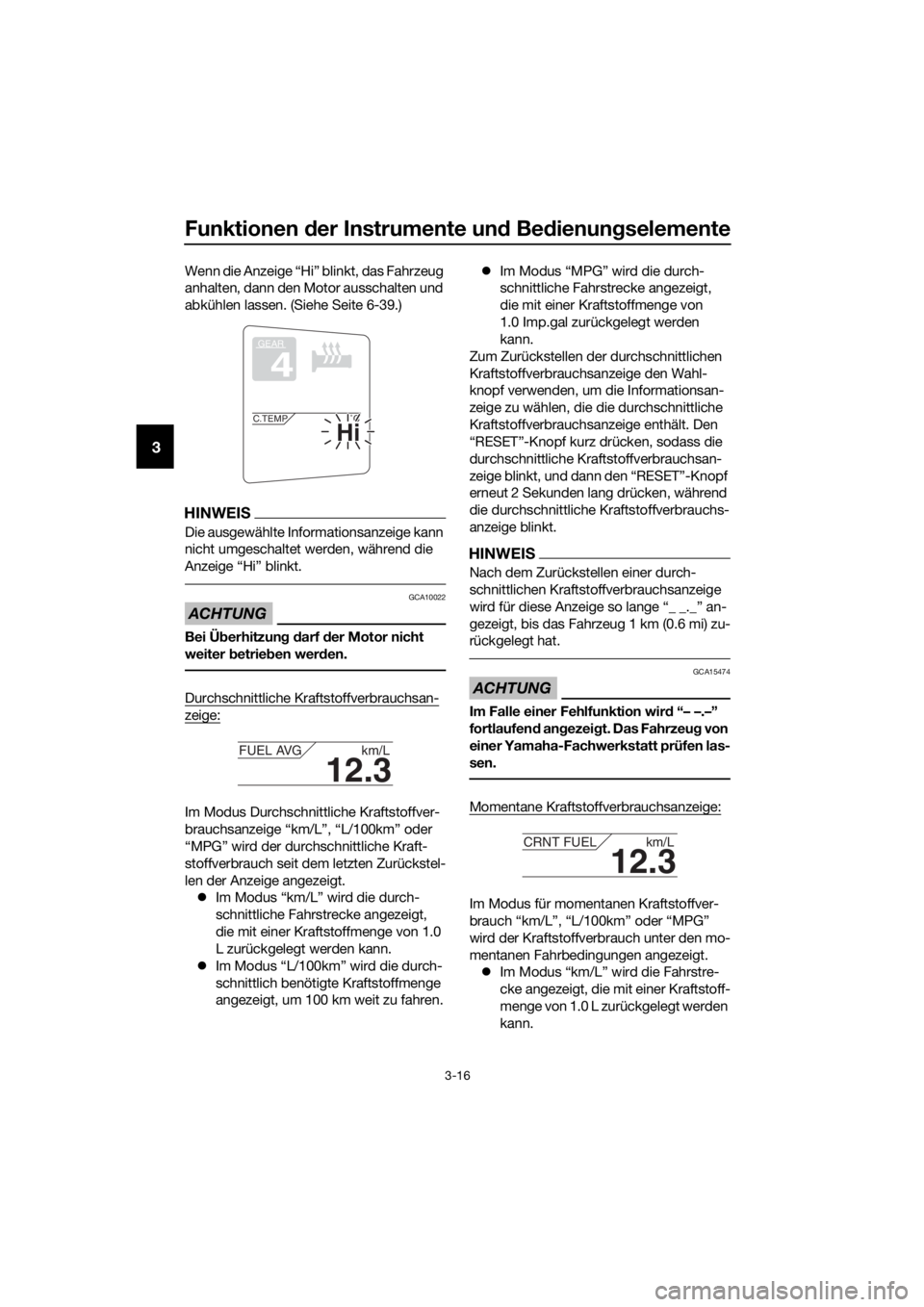

Durchschnittliche Kraftstoffverbrauchsan-
zeige:
Im Modus Durchschnittliche Kraftstoffver-
brauchsanzeige “km/L”, “L/100km” oder
“MPG” wird der durchschnittliche Kraft-
stoffverbrauch seit dem letzten Zurückstel-
len der Anzeige angezeigt.
 Im Modus “km/L” wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von 1.0
L zurückgelegt werden kann.
 Im Modus “L/100km” wird die durch-
schnittlich benötigte Kraftstoffmenge
angezeigt, um 100 km weit zu fahren. 
Im Modus “MPG” wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von
1.0 Imp.gal zurückgelegt werden
kann.
Zum Zurückstellen der durchschnittlichen
Kraftstoffverbrauchsanzeige den Wahl-
knopf verwenden, um die Informationsan-
zeige zu wählen, die die durchschnittliche
Kraftstoffverbrauchsanzeige enthält. Den
“RESET”-Knopf kurz drücken, sodass die
durchschnittliche Kraftstoffverbrauchsan-
zeige blinkt, und dann den “RESET”-Knopf
erneut 2 Sekunden lang drücken, während
die durchschnittliche Kraftstoffverbrauchs-
anzeige blinkt.
HINWEIS
Nach dem Zurückstellen einer durch-
schnittlichen Kraftstoffverbrauchsanzeige
wird für diese Anzeige so lange “_ _._” an-
gezeigt, bis das Fahrzeug 1 km (0.6 mi) zu-
rückgelegt hat.
ACHTUNG
GCA15474
Im Falle einer Fehlfunktion wir d “– –.–”
fortlaufen d an gezei gt. Das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen las-
sen.
Momentane Kraftstoffverbrauchsanzeige:
Im Modus für momentanen Kraftstoffver-
brauch “km/L”, “L/100km” oder “MPG”
wird der Kraftstoffverbrauch unter den mo-
mentanen Fahrbedingungen angezeigt.  Im Modus “km/L” wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoff-
menge von 1.0 L zurückgelegt werden
kann.
GEAR
4
Hi
C.TEMP ˚C
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
UB95G1G0.book Page 16 Friday, July 14, 2017 3:07 PM

Funktionen der Instrumente un d Be dienun gselemente
3-17
3
 Im Modus “L/100km” wird die benö-
tigte Kraftstoffmenge angezeigt, um
100 km weit zu fahren.
 Im Modus “MPG” wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoff-
menge von 1.0 Imp.gal zurückgelegt
werden kann.
HINWEIS
Bei einer Geschwindigkeit von weniger als
10 km/h (6 mi/h) wird “_ _._” angezeigt.
ACHTUNG
GCA15474
Im Falle einer Fehlfunktion wir d “– –.–”
fortlaufen d an gezei gt. Das Fahrzeu g von
einer Yamaha-Fachwerkstatt prüfen las-
sen.
Einstellen der Windschutzscheibenposition
Um die Windschutzscheibe nach oben zu
bewegen, die “ ”-Seite des Wahlknopfes
drücken. Um die Windschutzscheibe nach
unten zu bewegen, die “ ”-Seite des
Wahlknopfes drücken.
Einstellmo dus
HINWEIS
 Das Getriebe muss sich in Leerlauf-
stellung befinden und das Fahrzeug
muss stillstehen, wenn in diesem Mo-
dus Einstellungen geändert werden
sollen. 
Sobald ein Gang eingelegt und losge-
fahren wird oder der Zündschlüssel
auf “OFF” gedreht wird, werden alle
vorgenommenen Einstellungen ge-
speichert und der Einstellmodus wird
verlassen.
Den Menü-Wahlknopf “MENU” drücken
und 2 Sekunden lang halten, um in den Ein-
stellmodus zu gelangen. Um den Einstellm-
odus zu verlassen und zur normalen Anzei-
ge zurückzukehren, den Menü-Wahlknopf
“MENU” erneut drücken und mindestens 2
Sekunden lang halten.

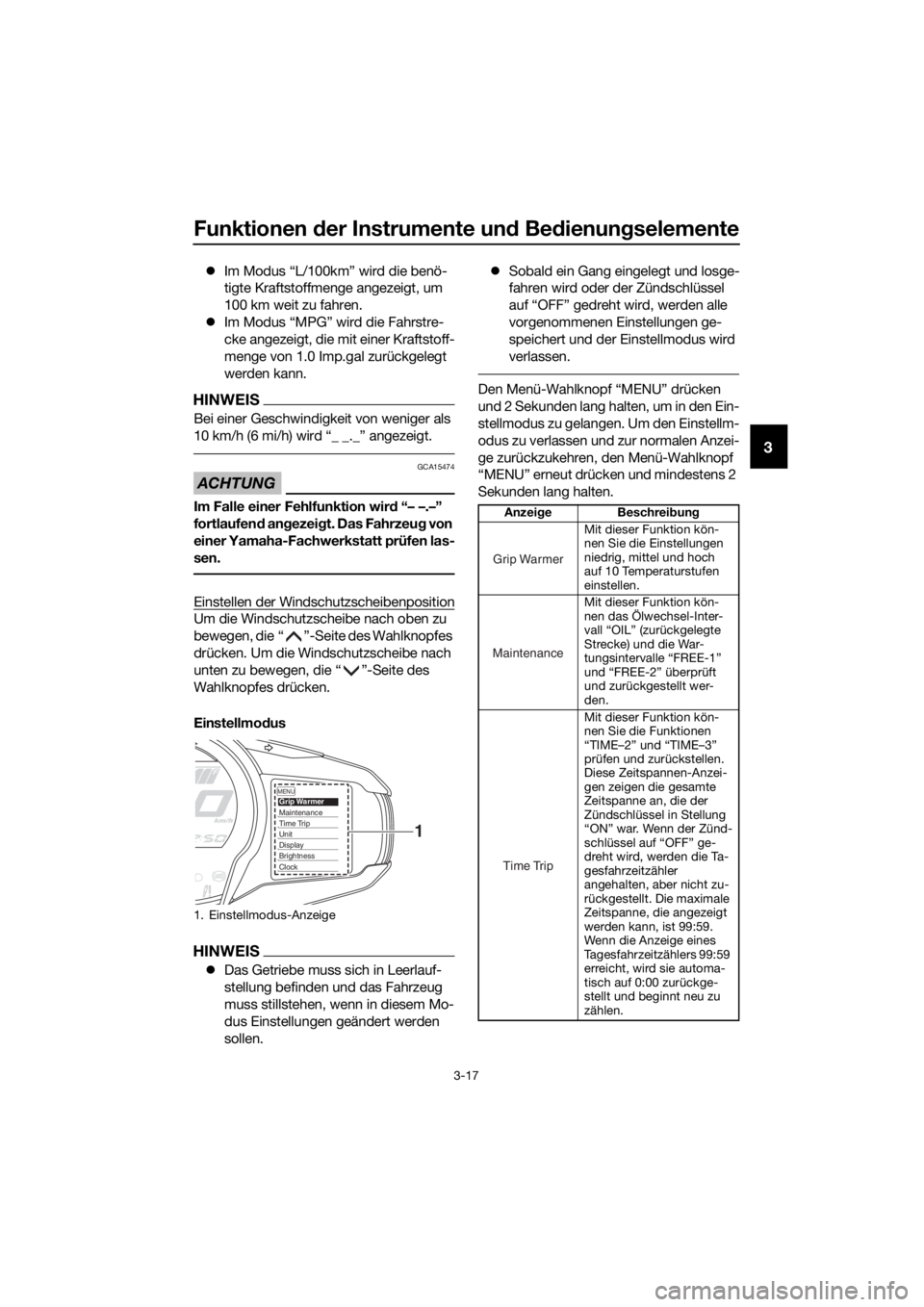

1. Einstellmodus-Anzeige
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Anzei ge Beschrei bun g
Mit dieser Funktion kön-
nen Sie die Einstellungen
niedrig, mittel und hoch
auf 10 Temperaturstufen
einstellen.
Mit dieser Funktion kön-
nen das Ölwechsel-Inter-
vall “OIL” (zurückgelegte
Strecke) und die War-
tungsintervalle “FREE-1”
und “FREE-2” überprüft
und zurückgestellt wer-
den.
Mit dieser Funktion kön-
nen Sie die Funktionen
“TIME–2” und “TIME–3”
prüfen und zurückstellen.
Diese Zeitspannen-Anzei-
gen zeigen die gesamte
Zeitspanne an, die der
Zündschlüssel in Stellung
“ON” war. Wenn der Zünd-
schlüssel auf “OFF” ge-
dreht wird, werden die Ta-
gesfahrzeitzähler
angehalten, aber nicht zu-
rückgestellt. Die maximale
Zeitspanne, die angezeigt
werden kann, ist 99:59.
Wenn die Anzeige eines
Tagesfahrzeitzählers 99:59
erreicht, wird sie automa-
tisch auf 0:00 zurückge-
stellt und beginnt neu zu
zählen.
Grip Warmer
Maintenance
Time Trip
UB95G1G0.book Page 17 Friday, July 14, 2017 3:07 PM

Funktionen der Instrumente un d Be dienung selemente
3-18
3

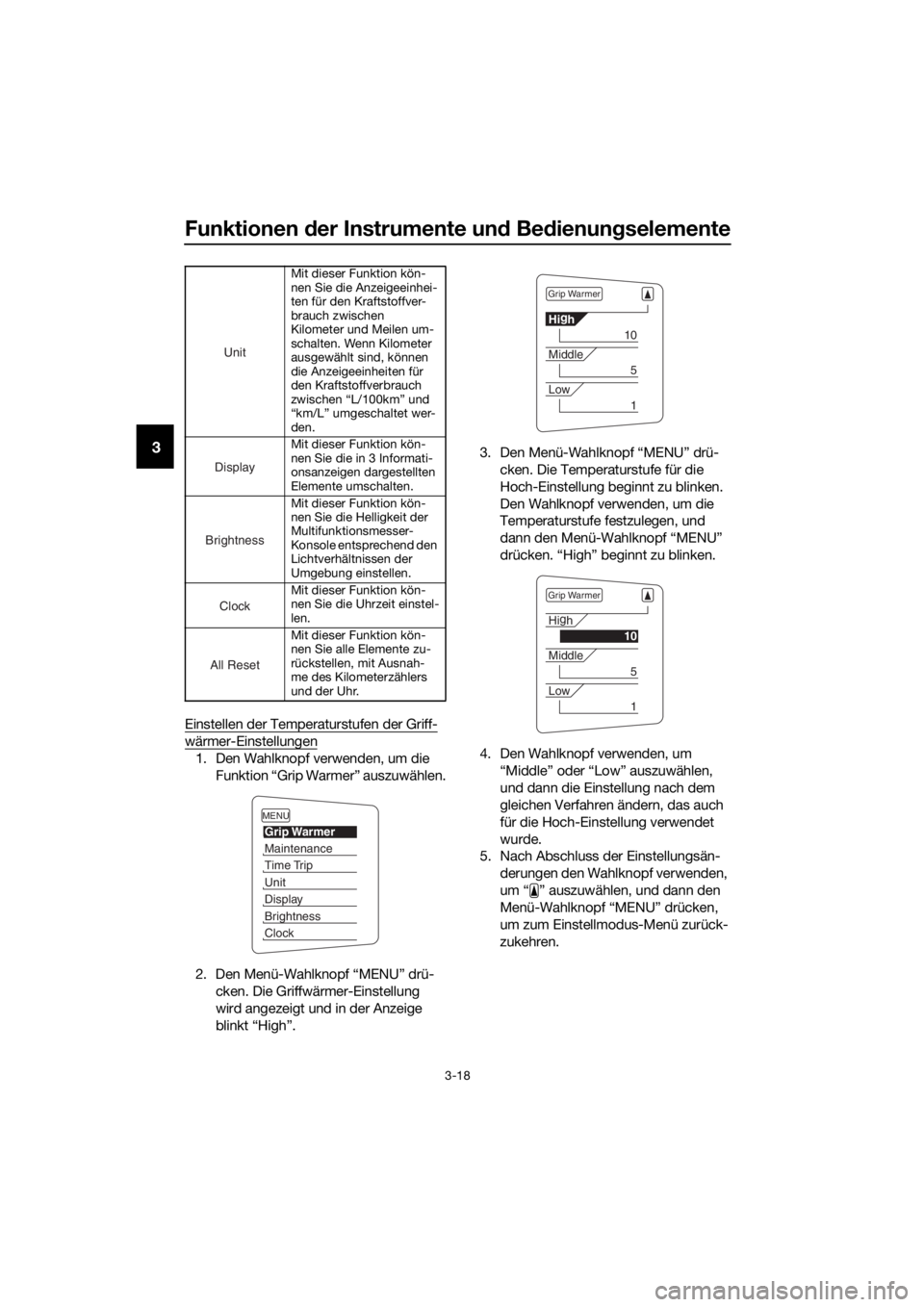

Einstellen der Temperaturstufen der Griff-
wärmer-Einstellungen
1. Den Wahlknopf verwenden, um die
Funktion “Grip Warmer” auszuwählen.
2. Den Menü-Wahlknopf “MENU” drü- cken. Die Griffwärmer-Einstellung
wird angezeigt und in der Anzeige
blinkt “High”. 3. Den Menü-Wahlknopf “MENU” drü-
cken. Die Temperaturstufe für die
Hoch-Einstellung beginnt zu blinken.
Den Wahlknopf verwenden, um die
Temperaturstufe festzulegen, und
dann den Menü-Wahlknopf “MENU”
drücken. “High” beginnt zu blinken.
4. Den Wahlknopf verwenden, um “Middle” oder “Low” auszuwählen,
und dann die Einstellung nach dem
gleichen Verfahren ändern, das auch
für die Hoch-Einstellung verwendet
wurde.
5. Nach Abschluss der Einstellungsän-
derungen den Wahlknopf verwenden,
um “ ” auszuwählen, und dann den
Menü-Wahlknopf “MENU” drücken,
um zum Einstellmodus-Menü zurück-
zukehren.
Mit dieser Funktion kön-
nen Sie die Anzeigeeinhei-
ten für den Kraftstoffver-
brauch zwischen
Kilometer und Meilen um-
schalten. Wenn Kilometer
ausgewählt sind, können
die Anzeigeeinheiten für
den Kraftstoffverbrauch
zwischen “L/100km” und
“km/L” umgeschaltet wer-
den.
Mit dieser Funktion kön-
nen Sie die in 3 Informati-
onsanzeigen dargestellten
Elemente umschalten.
Mit dieser Funktion kön-
nen Sie die Helligkeit der
Multifunktionsmesser-
Konsole entsprechend den
Lichtverhältnissen der
Umgebung einstellen.
Mit dieser Funktion kön-
nen Sie die Uhrzeit einstel-
len.
Mit dieser Funktion kön-
nen Sie alle Elemente zu-
rückstellen, mit Ausnah-
me des Kilometerzählers
und der Uhr.
Unit
Display
Brightness
Clock
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UB95G1G0.book Page 18 Friday, July 14, 2017 3:07 PM
