2018 TOYOTA YARIS HATCHBACK Brugsanvisning (in Danish)

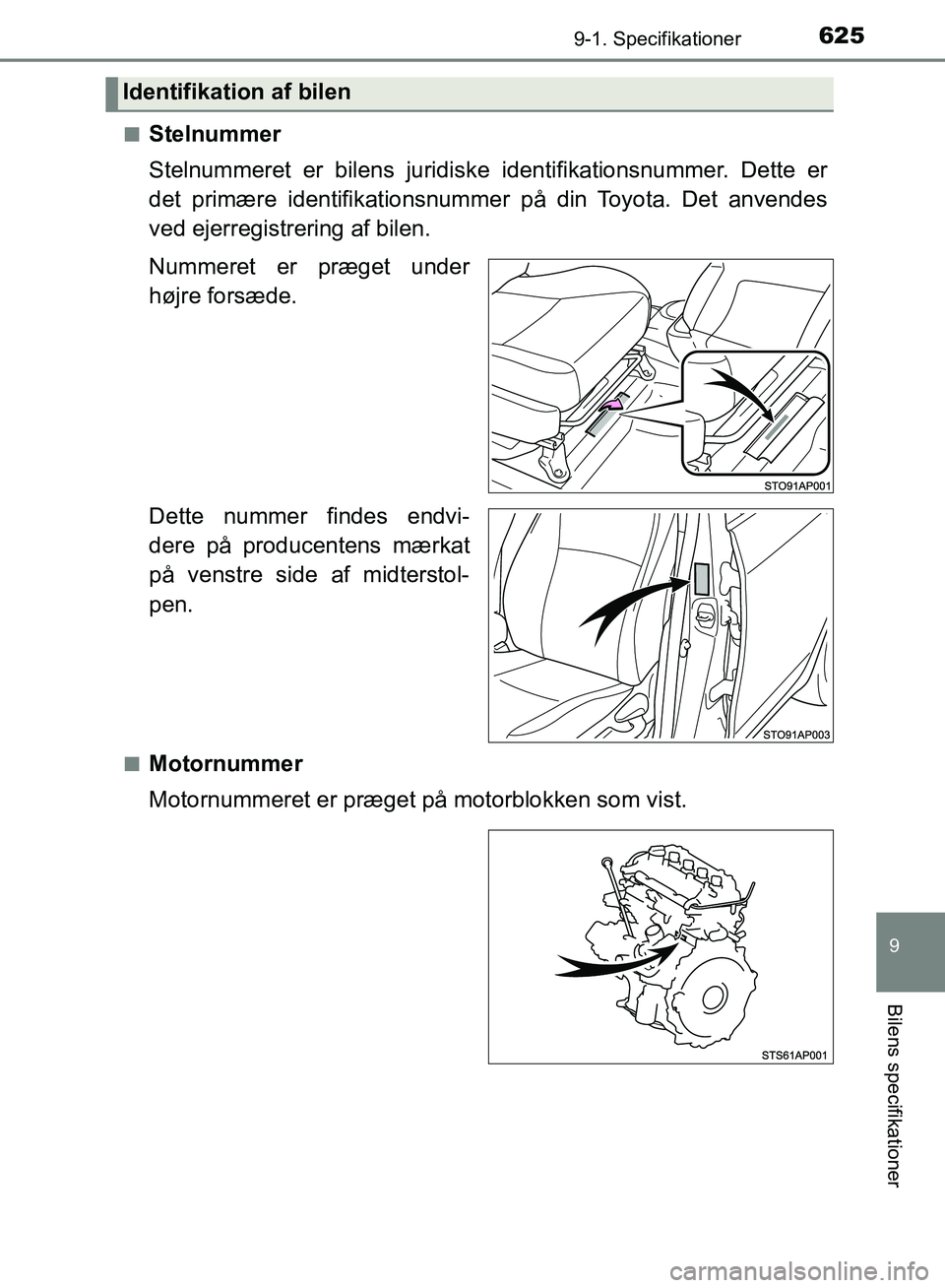

6259-1. Specifikationer
9
Bilens specifikationer
YARIS_HV_OM_Europe_OM52C96DKn
Stelnummer
Stelnummeret er bilens juridiske identifikationsnummer. Dette er
det primære identifikationsnummer på din Toyota. Det anvendes
ved ejerregistrering af bilen.
Nummeret er præget under
højre forsæde.
Dette nummer findes endvi-
dere på producentens mærkat
på venstre side af midterstol-
pen.
nMotornummer
Motornummeret er præget på motorblokken som vist.
Identifikation af bilen
OM52C96DK.book Page 625 Friday, February 23, 2018 9:50 AM

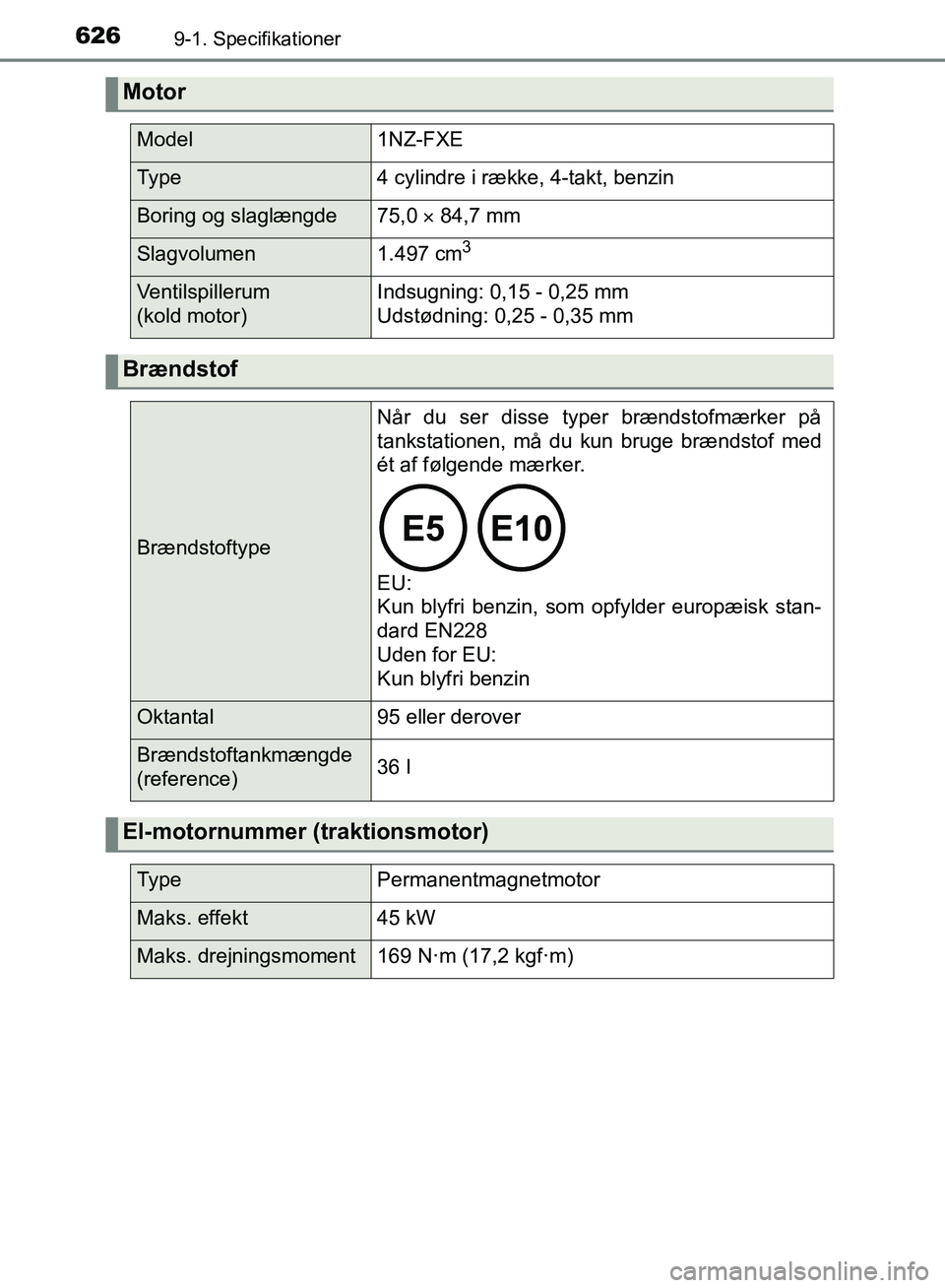

6269-1. Specifikationer
YARIS_HV_OM_Europe_OM52C96DK
Motor
Model1NZ-FXE
Ty p e4 cylindre i række, 4-takt, benzin
Boring og slaglængde75,0  84,7 mm
Slagvolumen1.497 cm3
Ventilspillerum
(kold motor)Indsugning: 0,15 - 0,25 mm
Udstødning: 0,25 - 0,35 mm
Brændstof
Brændstoftype
Når du ser disse typer brændstofmærker på
tankstationen, må du kun bruge brændstof med
ét af følgende mærker.

EU:
Kun blyfri benzin, som opfylder europæisk stan-
dard EN228
Uden for EU:
Kun blyfri benzin
Oktantal95 eller derover
Brændstoftankmængde
(reference)36 l
El-motornummer (traktionsmotor)
Ty p ePermanentmagnetmotor
Maks. effekt45 kW
Maks. drejningsmoment169 N·m (17,2 kgf·m)
OM52C96DK.book Page 626 Friday, February 23, 2018 9:50 AM

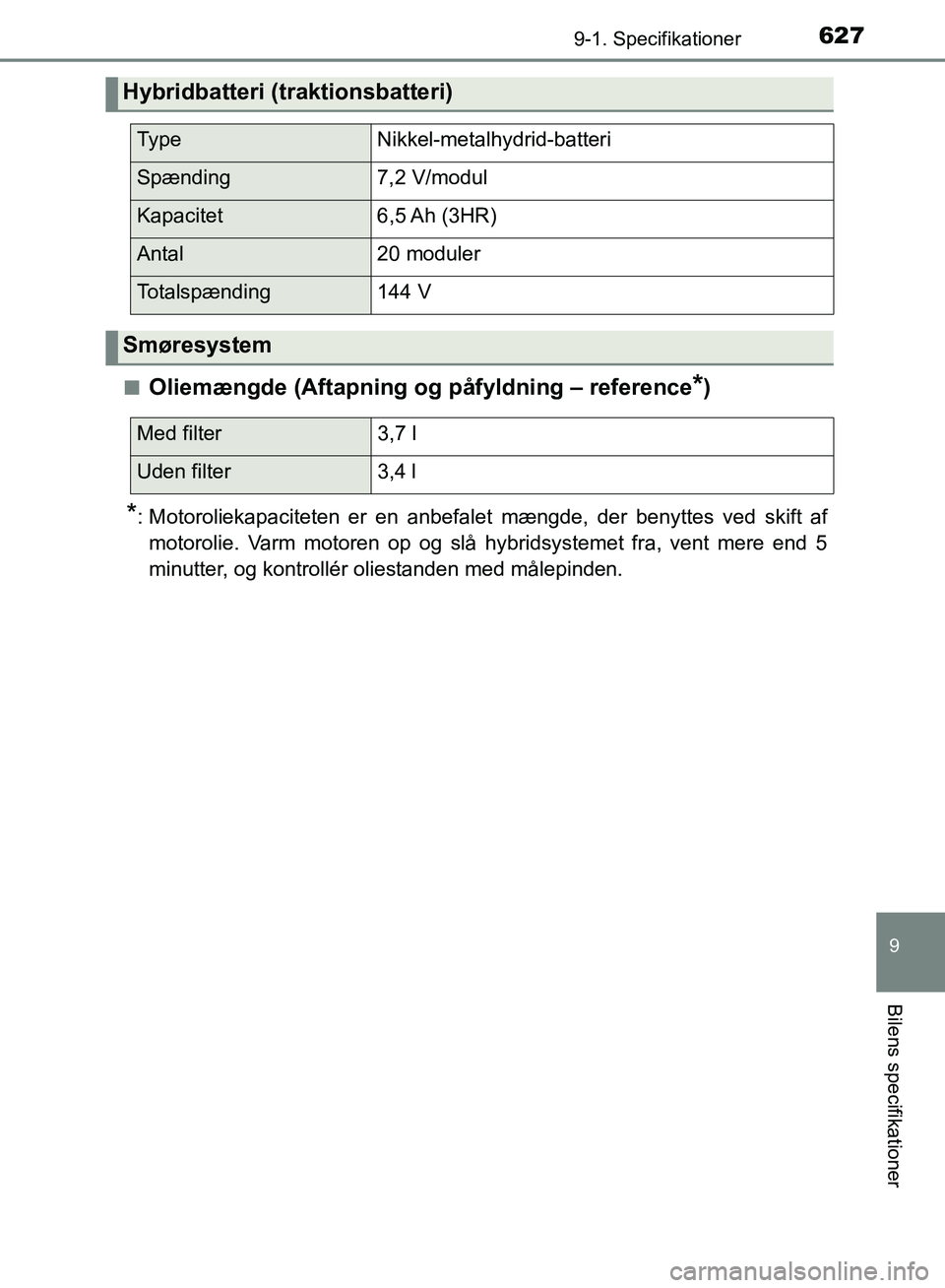

6279-1. Specifikationer
9
Bilens specifikationer
YARIS_HV_OM_Europe_OM52C96DKn
Oliemængde (Aftapning og påfyldning – reference*)
*: Motoroliekapaciteten er en anbefalet mængde, der benyttes ved skift af
motorolie. Varm motoren op og slå hybridsystemet fra, vent mere end 5
minutter, og kontrollér oliestanden med målepinden.
Hybridbatteri (traktionsbatteri)
Ty p eNikkel-metalhydrid-batteri
Spænding7,2 V/modul
Kapacitet6,5 Ah (3HR)
Antal20 moduler
Totalspænding144 V
Smøresystem
Med filter 3,7 l
Uden filter 3,4 l
OM52C96DK.book Page 627 Friday, February 23, 2018 9:50 AM

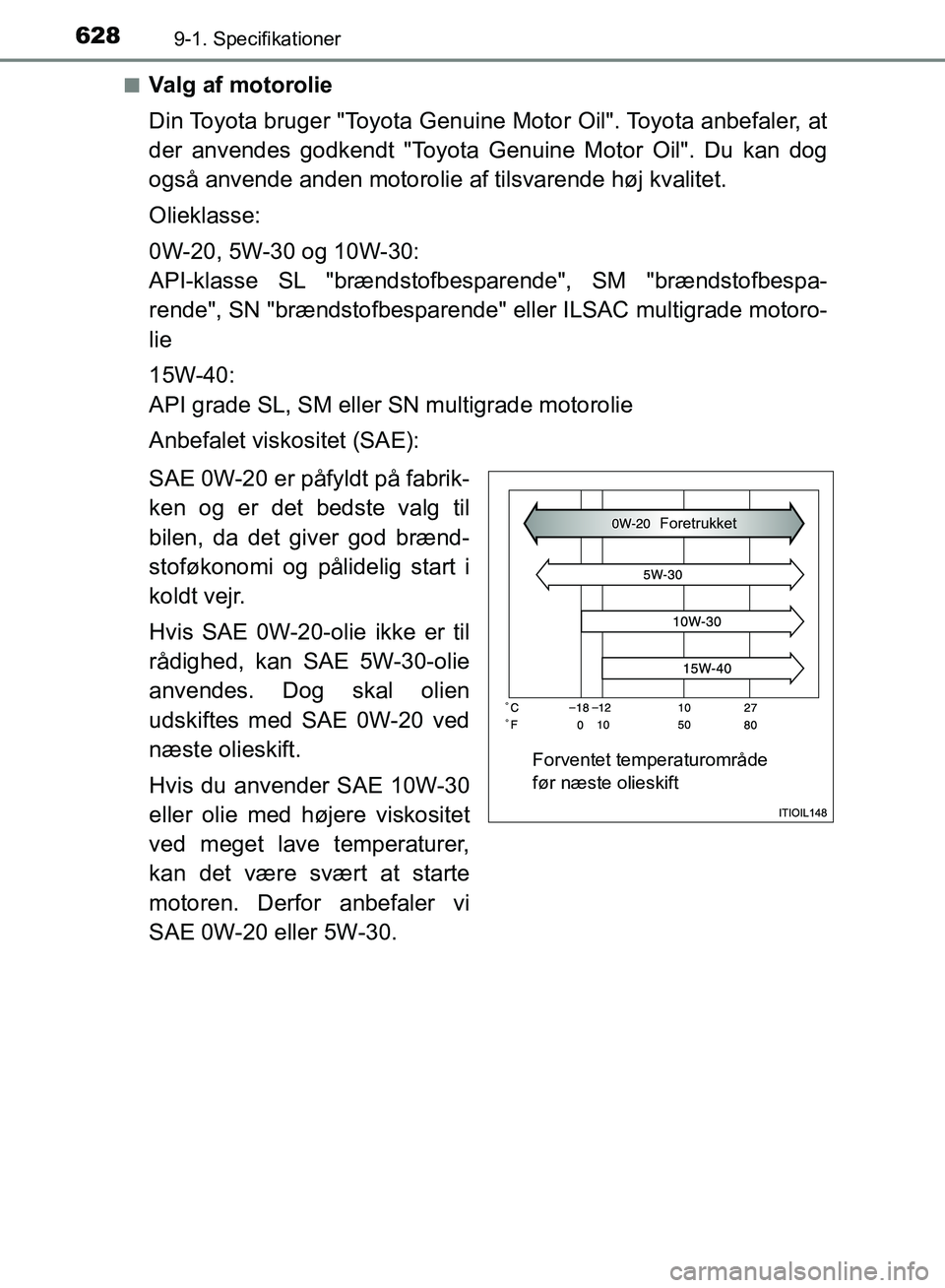

6289-1. Specifikationer
YARIS_HV_OM_Europe_OM52C96DKn
Valg af motorolie
Din Toyota bruger "Toyota Genuine Motor Oil". Toyota anbefaler, at
der anvendes godkendt "Toyota Genuine Motor Oil". Du kan dog
også anvende anden motorolie af tilsvarende høj kvalitet.
Olieklasse:
0W-20, 5W-30 og 10W-30:
API-klasse SL "brændstofbespar
ende", SM "brændstofbespa-
rende", SN "brændstofbesparende" eller ILSAC multigrade motoro-
lie
15W-40:
API grade SL, SM eller SN multigrade motorolie
Anbefalet viskositet (SAE):
SAE 0W-20 er påfyldt på fabrik-
ken og er det bedste valg til
bilen, da det giver god brænd-
stoføkonomi og pålidelig start i
koldt vejr.
Hvis SAE 0W-20-olie ikke er til
rådighed, kan SAE 5W-30-olie
anvendes. Dog skal olien
udskiftes med SAE 0W-20 ved
næste olieskift.
Hvis du anvender SAE 10W-30
eller olie med højere viskositet
ved meget lave temperaturer,
kan det være svært at starte
motoren. Derfor anbefaler vi
SAE 0W-20 eller 5W-30.
Forventet temperaturområde
før næste olieskift
Foretrukket
OM52C96DK.book Page 628 Friday, February 23, 2018 9:50 AM

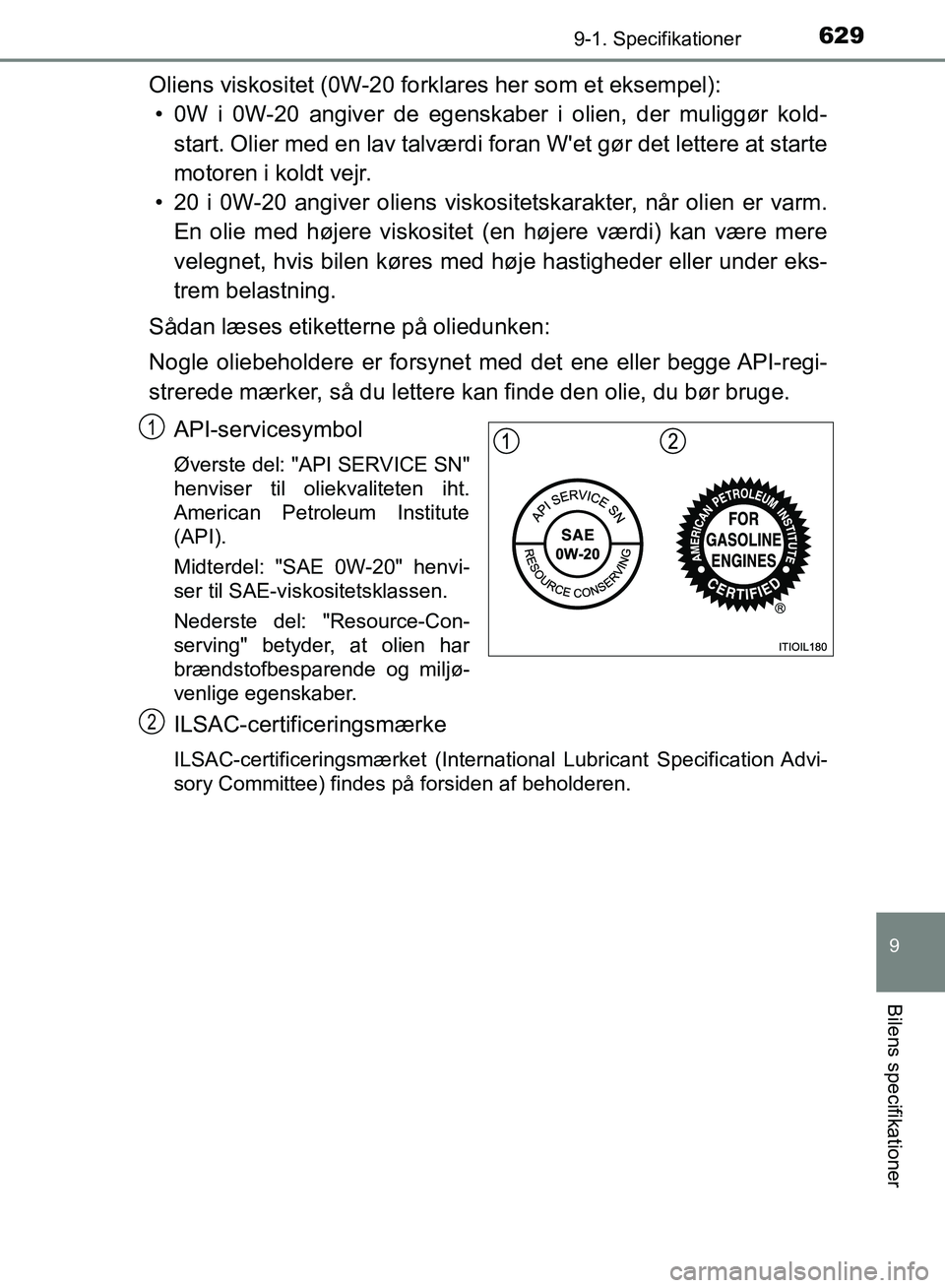

6299-1. Specifikationer
9
Bilens specifikationer
YARIS_HV_OM_Europe_OM52C96DK
Oliens viskositet (0W-20 forklares her som et eksempel):• 0W i 0W-20 angiver de egenskaber i olien, der muliggør kold- start. Olier med en lav talværdi foran W'et gør det lettere at starte
motoren i koldt vejr.
• 20 i 0W-20 angiver oli ens viskositetskarakter, når olien er varm.
En olie med højere viskositet (en højere værdi) kan være mere
velegnet, hvis bilen køres med høje hastigheder eller under eks-
trem belastning.
Sådan læses etiketterne på oliedunken:
Nogle oliebeholdere er forsynet med det ene eller begge API-regi-
strerede mærker, så du lettere kan finde den olie, du bør bruge.
API-servicesymbol
Øverste del: "API SERVICE SN"
henviser til oliekvaliteten iht.
American Petroleum Institute
(API).
Midterdel: "SAE 0W-20" henvi-
ser til SAE-viskositetsklassen.
Nederste del: "Resource-Con-
serving" betyder, at olien har
brændstofbesparende og miljø-
venlige egenskaber.
ILSAC-certific eringsmærke
ILSAC-certificeringsmærket (International Lubricant Specification Advi-
sory Committee) findes på forsiden af beholderen.
1
2
OM52C96DK.book Page 629 Friday, February 23, 2018 9:50 AM

6309-1. Specifikationer
YARIS_HV_OM_Europe_OM52C96DK
Kølesystem
Mængde
(reference)
Benzinmotor
4,5 l
Elstyreenhed
1,6 l
Kølervæsketype
Brug én af nedenstående typer:
• "Toyota Super Long Life Coolant"
• En lignende højkvalitets etylenglykol-baseret kølervæske uden silikat, amin, nitrit eller borat
med langtidsvirkende organisk syre-teknologi
Brug ikke kun almindeligt vand fra hanen.
Tændingssystem
Tændrør
FabrikatDENSO FK16R-A8
Gnistgab0,8 mm
BEMÆRK
n Tændrør med iridiumspids
Brug kun tændrør med iridiumspids. Juster ikke gnistgabet.
Elektrisk system
12-volt batteri
Åben spænding*
at 20 °C: 12,0 V eller højere
Hvis den specifikke spænding er lavere end
standardværdien, skal batteriet lades op.
(
*: Spændingen kontrolleres 20 minutter efter, at
hybridsystemet og alle lys er slukket).
Ladestrømstyrke Maks. 3 - 4 A
OM52C96DK.book Page 630 Friday, February 23, 2018 9:50 AM

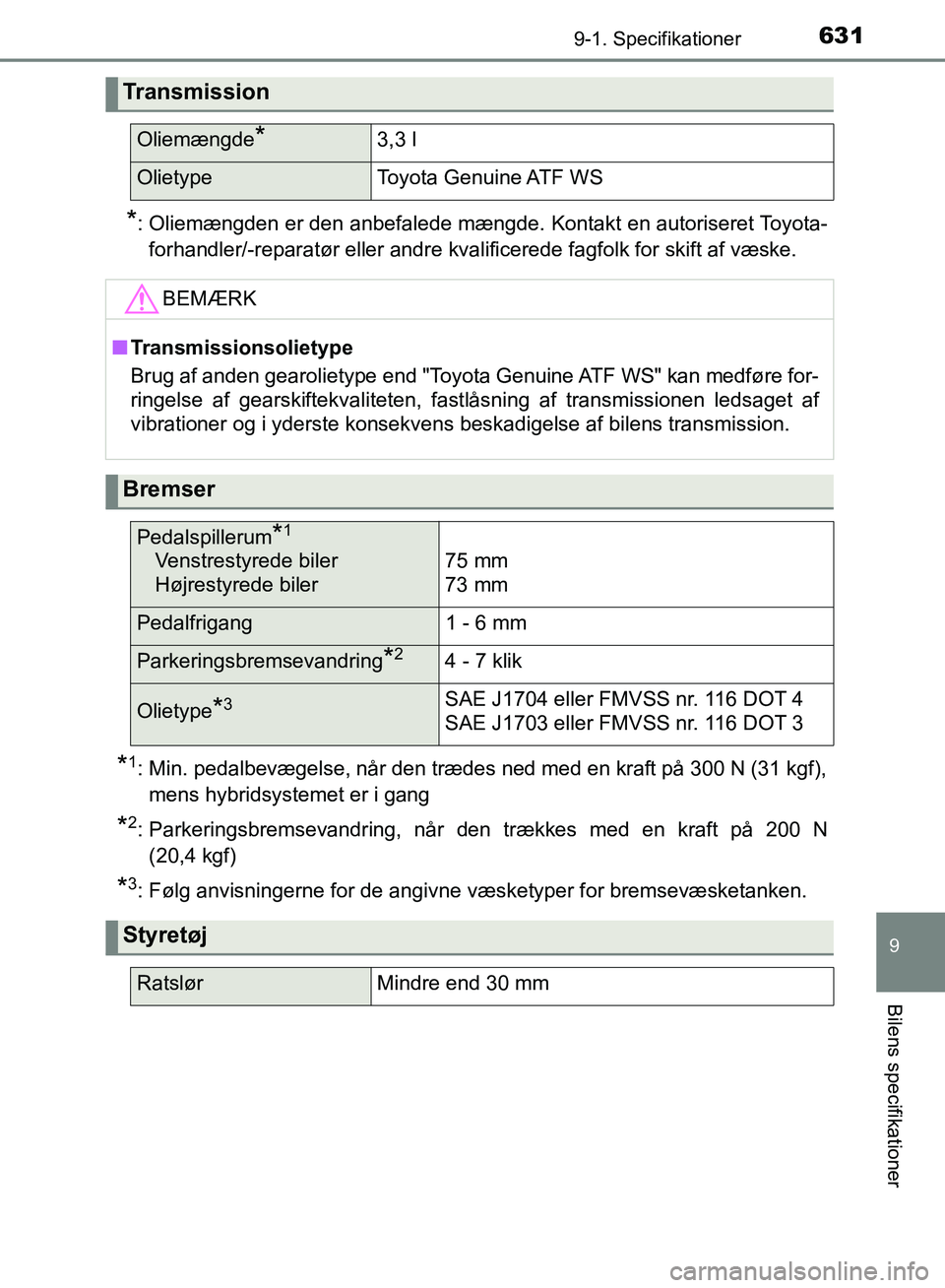

6319-1. Specifikationer
9
Bilens specifikationer
YARIS_HV_OM_Europe_OM52C96DK
*: Oliemængden er den anbefalede mængde. Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk for skift af væske.
*1: Min. pedalbevægelse, når den trædes ned med en kraft på 300 N (31 kgf),mens hybridsystemet er i gang
*2: Parkeringsbremsevandring, når den trækkes med en kraft på 200 N(20,4 kgf)
*3: Følg anvisningerne for de angivne væsketyper for bremsevæsketanken.
Transmission
Oliemængde*3,3 l
OlietypeToyota Genuine ATF WS
BEMÆRK
n Transmissionsolietype
Brug af anden gearolietype end "Toyota Genuine ATF WS" kan medføre for-
ringelse af gearskiftekvaliteten, fastlåsning af transmissionen ledsaget af
vibrationer og i yderste konsekvens beskadigelse af bilens transmission.
Bremser
Pedalspillerum*1
Venstrestyrede biler
Højrestyrede biler 75 mm
73 mm
Pedalfrigang
1 - 6 mm
Parkeringsbremsevandring*24 - 7 klik
Olietype*3SAE J1704 eller FMVSS nr. 116 DOT 4
SAE J1703 eller FMVSS nr. 116 DOT 3
Styretøj
RatslørMindre end 30 mm
OM52C96DK.book Page 631 Friday, February 23, 2018 9:50 AM

6329-1. Specifikationer
YARIS_HV_OM_Europe_OM52C96DK
15"-dæk
*: På nogle modeller vises ECO-dæktrykket på mærkaten med dæktryk.(S. 579)
"Der opnås den bedst mulige brændstoføkonomi med ECO-dæktrykket.
Dæktrykket har indflydelse på kørekomforten, vejstøjen og styreegenska-
berne."
Dæk og hjul
Dækstørrelse175/65R15 84H
Dæktryk
(Anbefalet tryk ved
koldt dæk)
Forhjul
kPa (kgf/cm2
eller bar, psi)
Baghjul
kPa (kgf/cm2
eller bar, psi)
Standarddæktryk:
230 (2,3 / 33)
ECO-dæktryk
*:
250 (2,5 / 36)
Standarddæktryk:
220 (2,2 / 32)
ECO-dæktryk
*:
240 (2,4 / 35)
Fælgstørrelse15  5J, 15  5 1/2J
Tilspændingsmoment
for hjulmøtrik103 N·m (10,5 kgf·m)
Dækstørrelse185/60R15 84H
Dæktryk
(Anbefalet tryk ved
koldt dæk)
Hastighed
Forhjul
kPa (kgf/cm2
eller bar, psi)
Baghjul
kPa (kgf/cm2
eller bar, psi)
160 km/t
eller derunder220 (2,2 / 32)200 (2,0 / 29)
Over
160 km/t230 (2,3 / 33)200 (2,0 / 29)
Fælgstørrelse15  5 1/2J
Tilspændingsmoment
for hjulmøtrik103 N·m (10,5 kgf·m)
OM52C96DK.book Page 632 Friday, February 23, 2018 9:50 AM
