Page 521 of 664
5217-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
YARIS_HV_OM_Europe_OM52C96DKn

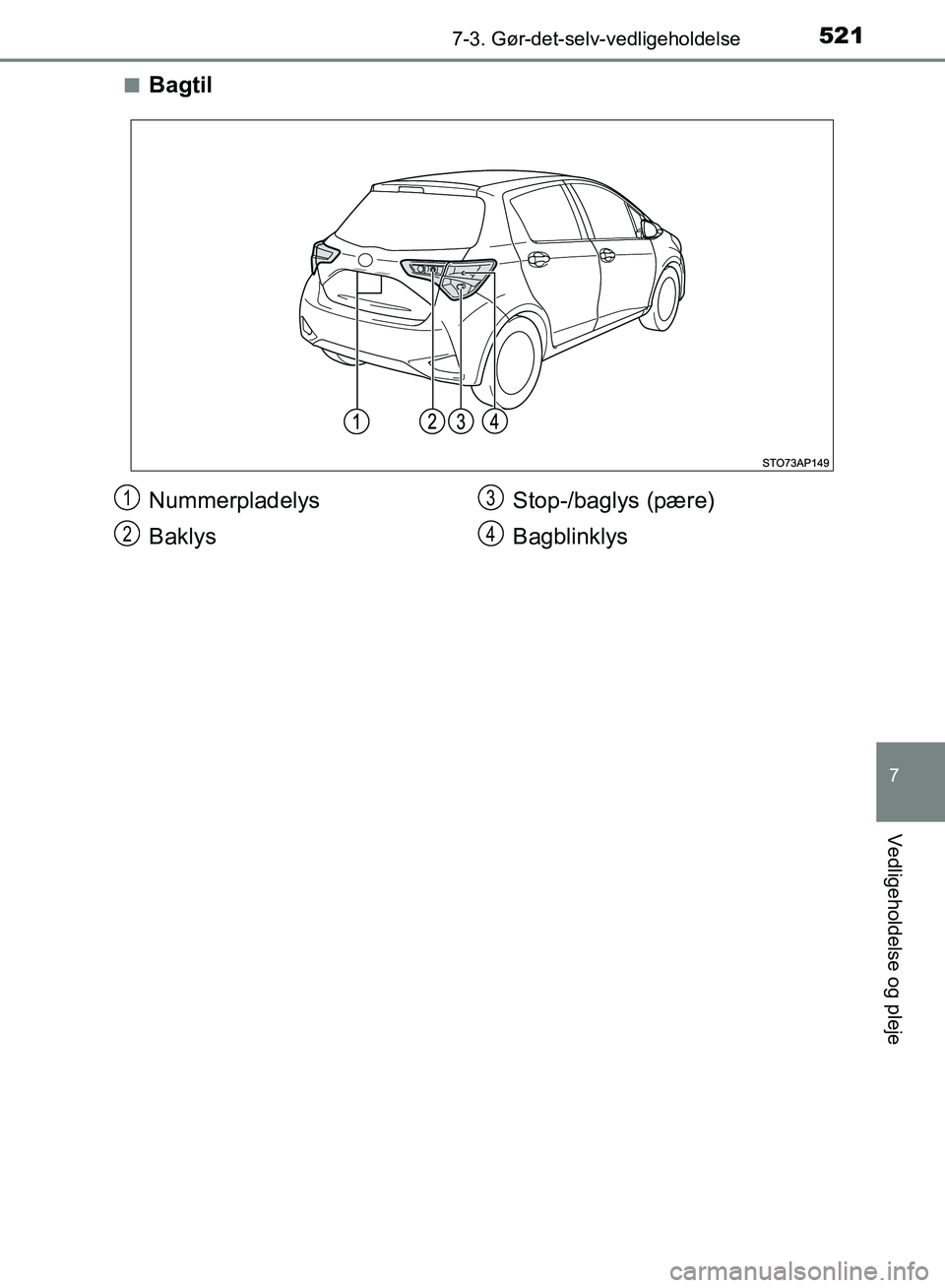

Bagtil
Nummerpladelys
Baklys
Stop-/baglys (pære)
Bagblinklys1
2
3
4
OM52C96DK.book Page 521 Friday, February 23, 2018 9:50 AM
Page 522 of 664
5227-3. Gør-det-selv-vedligeholdelse
YARIS_HV_OM_Europe_OM52C96DKn

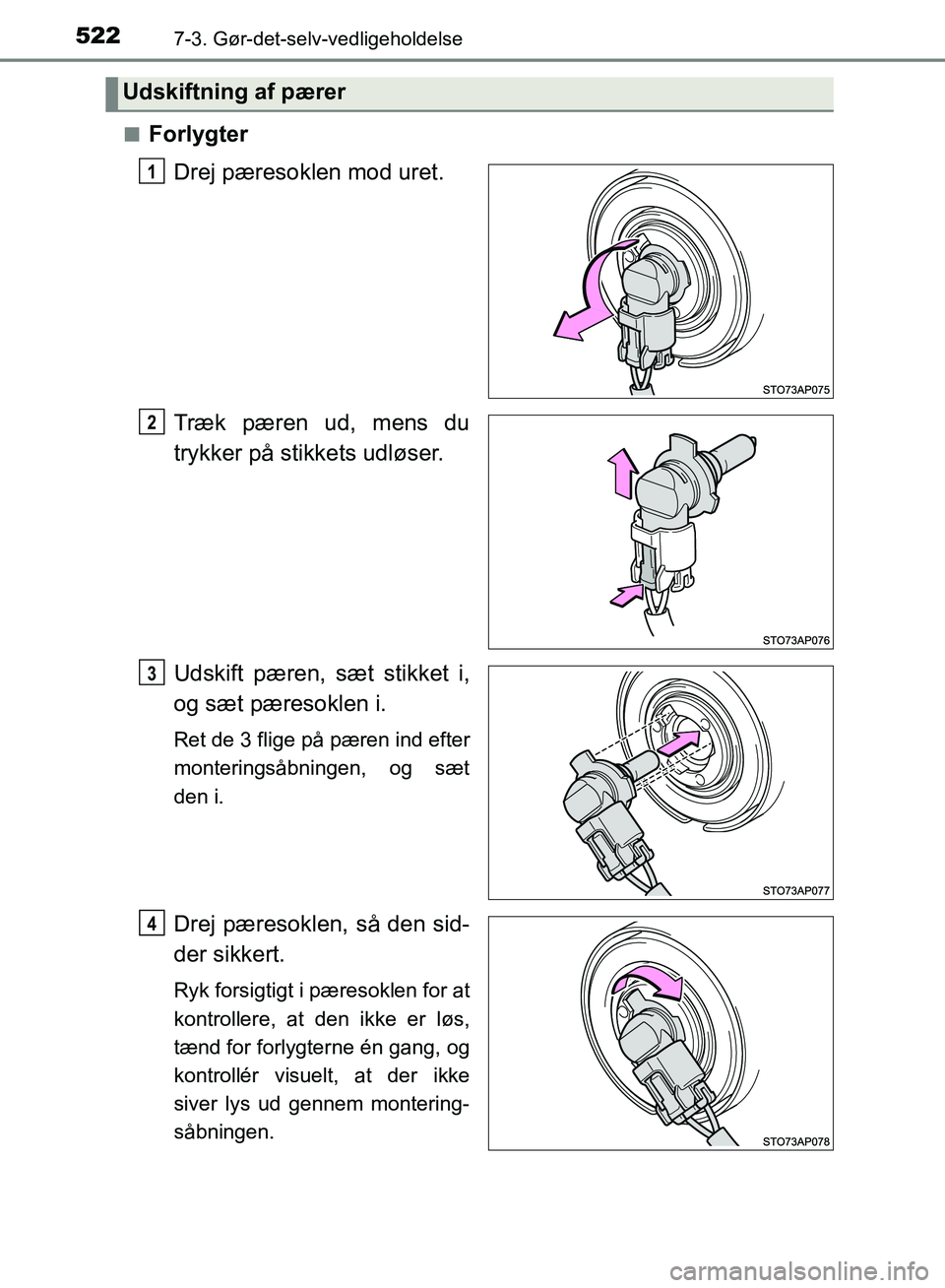

Forlygter
Drej pæresoklen mod uret.
Træk pæren ud, mens du
trykker på stikkets udløser.
Udskift pæren, sæt stikket i,
og sæt pæresoklen i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæresoklen, så den sid-
der sikkert.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for forlygterne én gang, og
kontrollér visuelt, at der ikke
siver lys ud gennem montering-
såbningen.
Udskiftning af pærer
1
2
3
14
OM52C96DK.book Page 522 Friday, February 23, 2018 9:50 AM
Page 523 of 664
5237-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
YARIS_HV_OM_Europe_OM52C96DKn

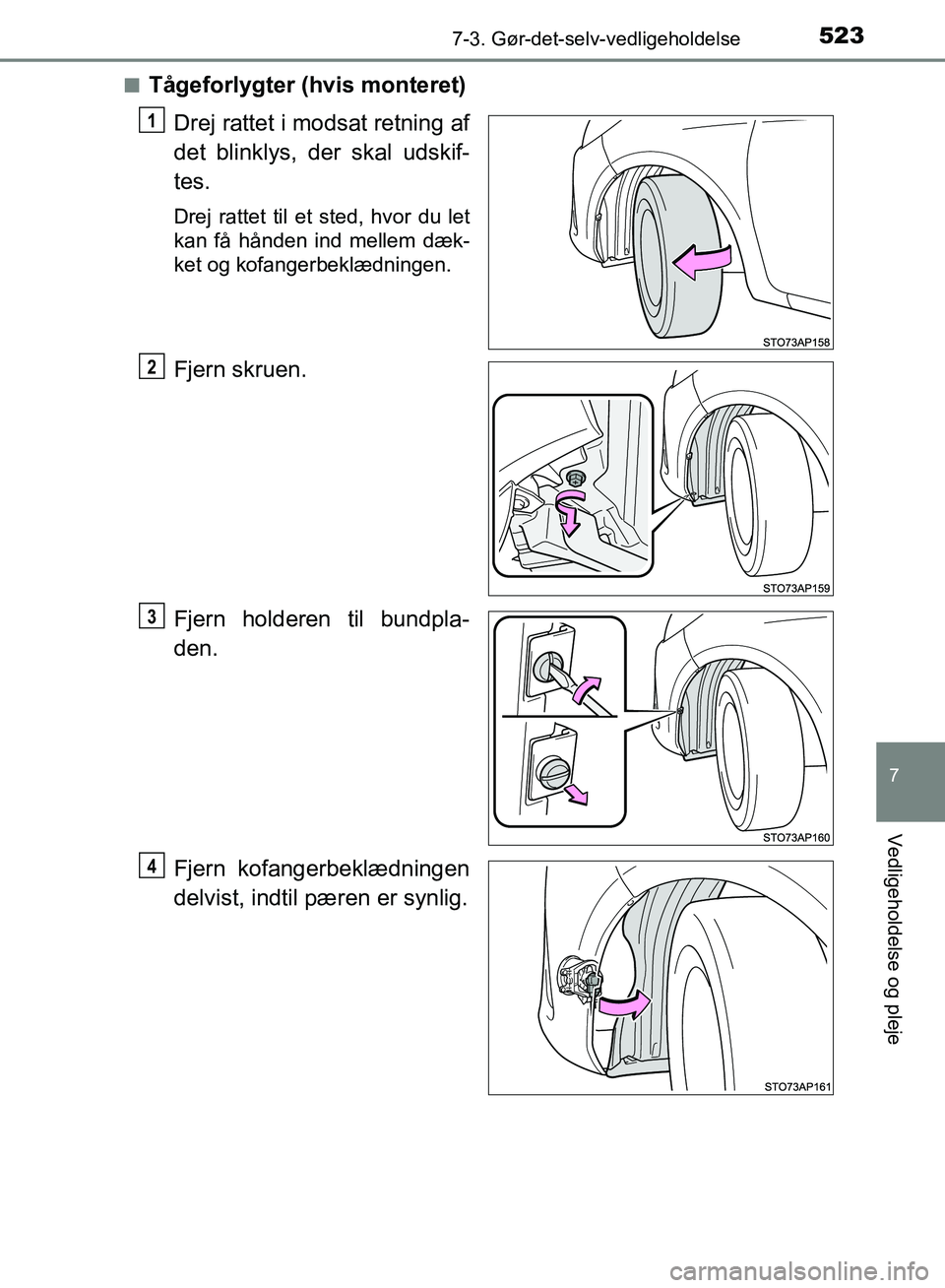

Tågeforlygter (hvis monteret)
Drej rattet i modsat retning af
det blinklys, der skal udskif-
tes.
Drej rattet til et sted, hvor du let
kan få hånden ind mellem dæk-
ket og kofangerbeklædningen.
Fjern skruen.
Fjern holderen til bundpla-
den.
Fjern kofangerbeklædningen
delvist, indtil pæren er synlig.
1
2
3
4
OM52C96DK.book Page 523 Friday, February 23, 2018 9:50 AM
Page 524 of 664
5247-3. Gør-det-selv-vedligeholdelse
YARIS_HV_OM_Europe_OM52C96DK

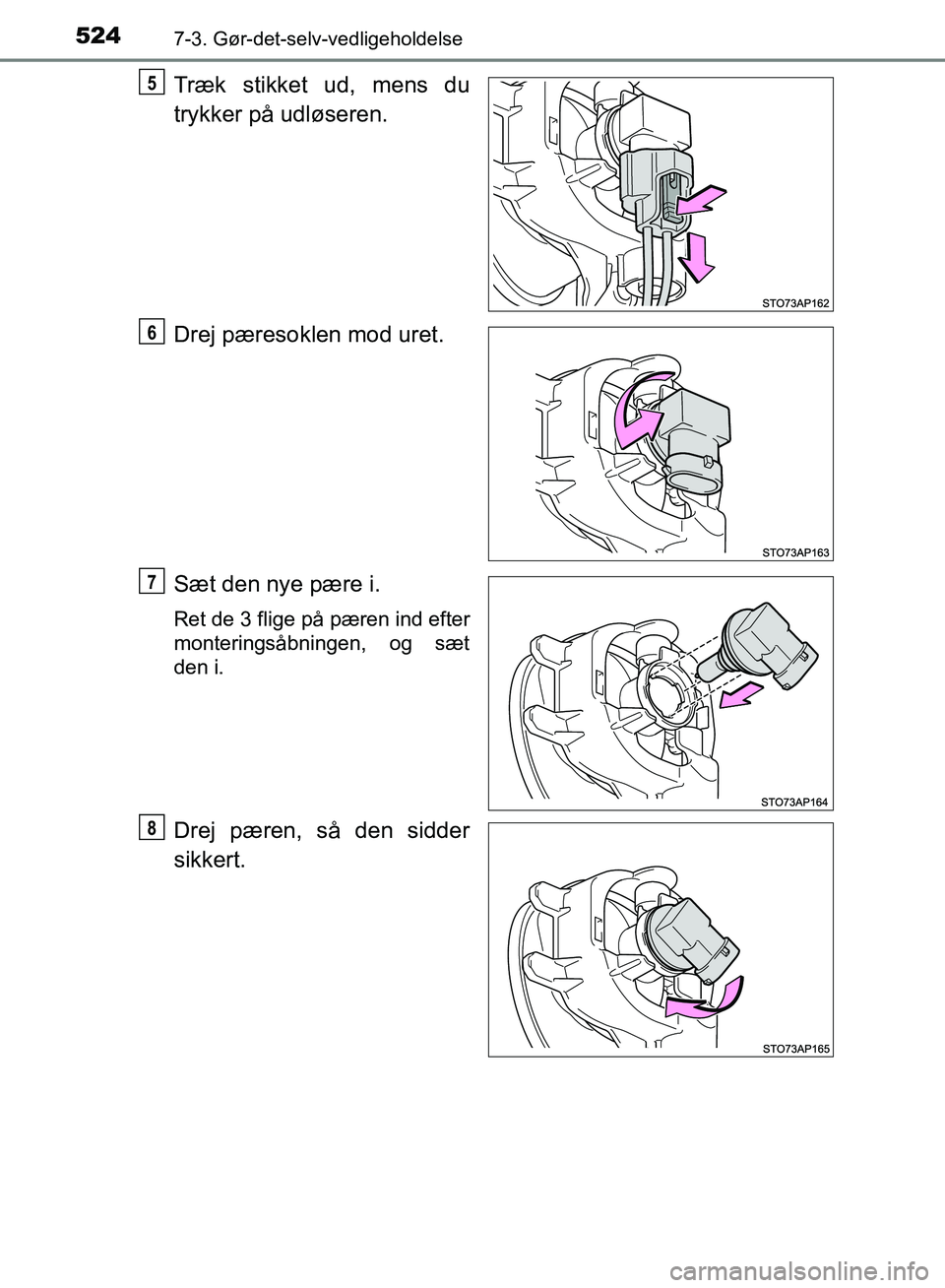

Træk stikket ud, mens du
trykker på udløseren.
Drej pæresoklen mod uret.
Sæt den nye pære i.
Ret de 3 flige på pæren ind efter
monteringsåbningen, og sæt
den i.
Drej pæren, så den sidder
sikkert.
5
6
7
8
OM52C96DK.book Page 524 Friday, February 23, 2018 9:50 AM
Page 525 of 664
5257-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
YARIS_HV_OM_Europe_OM52C96DK

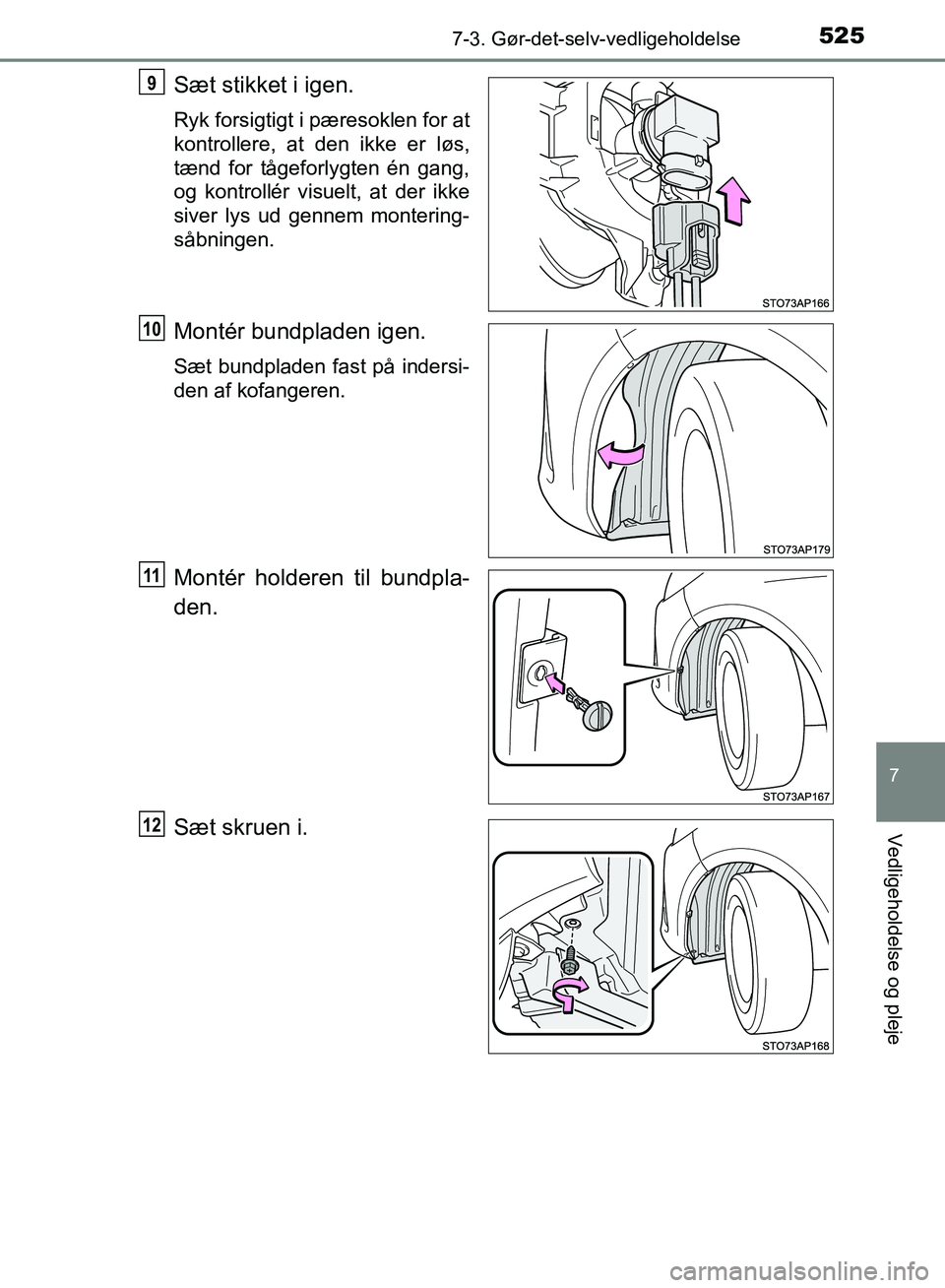

Sæt stikket i igen.
Ryk forsigtigt i pæresoklen for at
kontrollere, at den ikke er løs,
tænd for tågeforlygten én gang,
og kontrollér visuelt, at der ikke
siver lys ud gennem montering-
såbningen.
Montér bundpladen igen.
Sæt bundpladen fast på indersi-
den af kofangeren.
Montér holderen til bundpla-
den.
Sæt skruen i.
9
10
11
12
OM52C96DK.book Page 525 Friday, February 23, 2018 9:50 AM
Page 526 of 664
5267-3. Gør-det-selv-vedligeholdelse
YARIS_HV_OM_Europe_OM52C96DKn

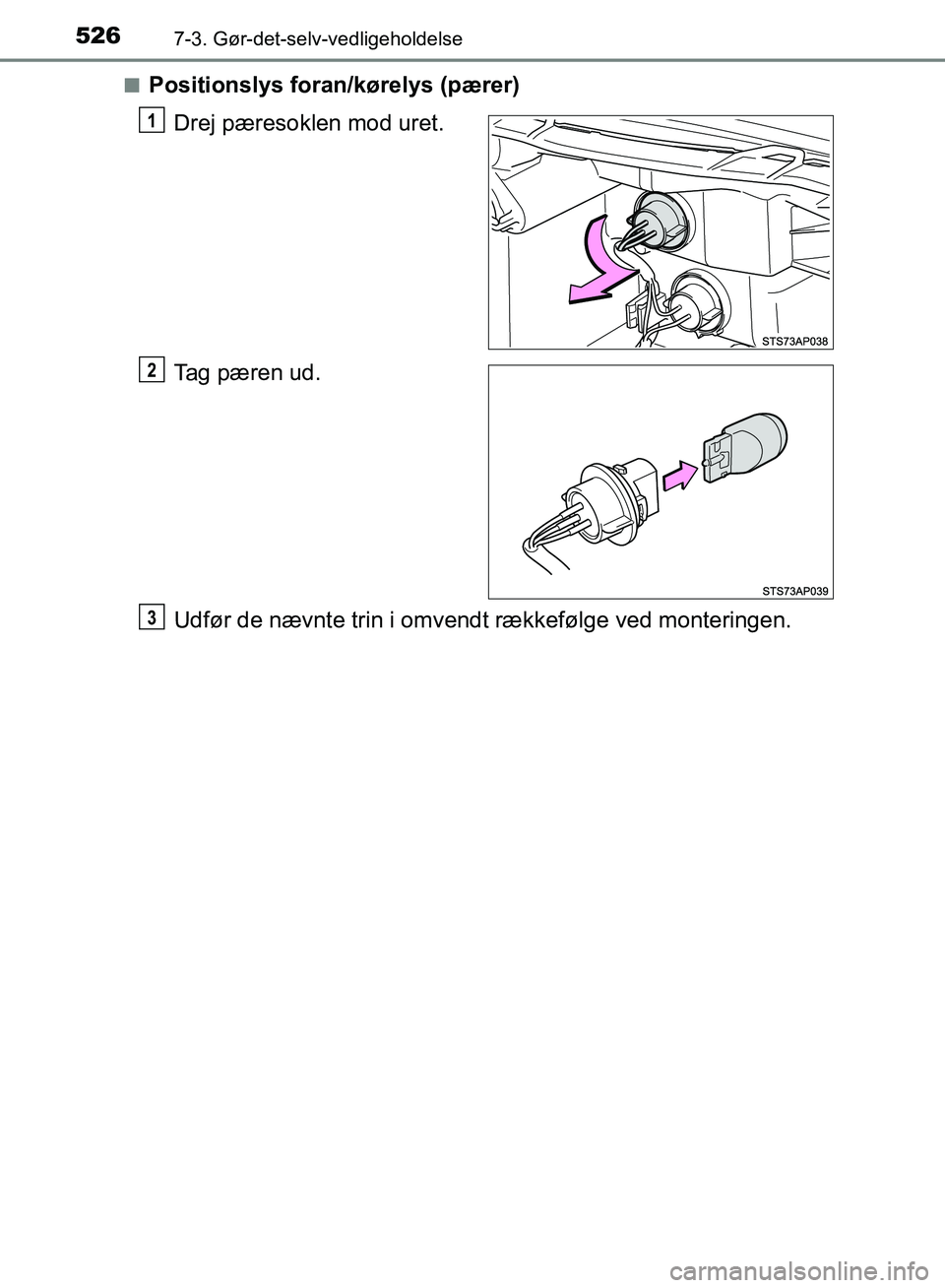

Positionslys foran/kørelys (pærer)
Drej pæresoklen mod uret.
Tag pæren ud.
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
OM52C96DK.book Page 526 Friday, February 23, 2018 9:50 AM
Page 527 of 664
5277-3. Gør-det-selv-vedligeholdelse
7
Vedligeholdelse og pleje
YARIS_HV_OM_Europe_OM52C96DKn

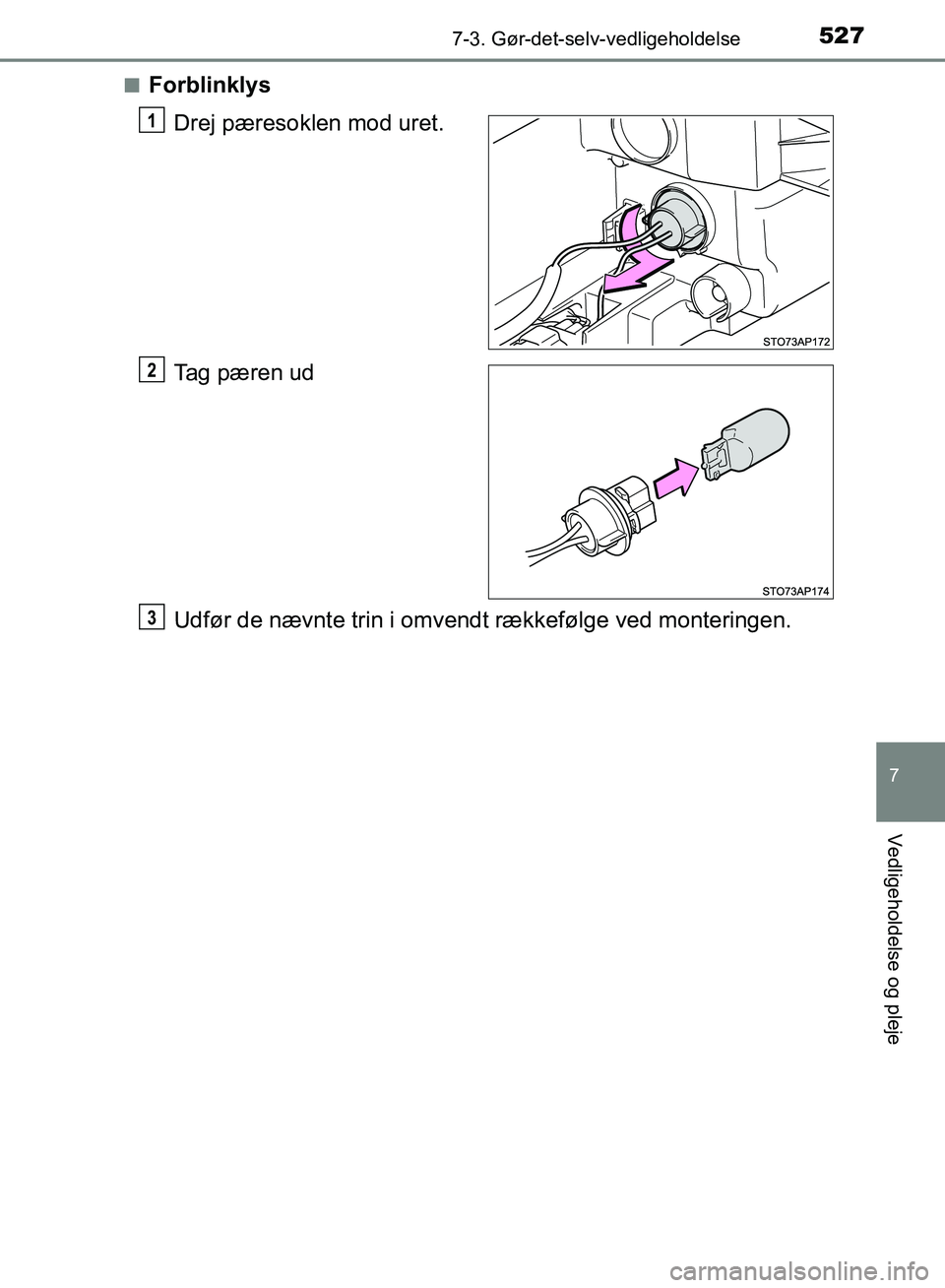

Forblinklys
Drej pæresoklen mod uret.
Tag pæren ud
Udfør de nævnte trin i omvendt rækkefølge ved monteringen.
1
2
3
OM52C96DK.book Page 527 Friday, February 23, 2018 9:50 AM
Page 528 of 664
5287-3. Gør-det-selv-vedligeholdelse
YARIS_HV_OM_Europe_OM52C96DKn

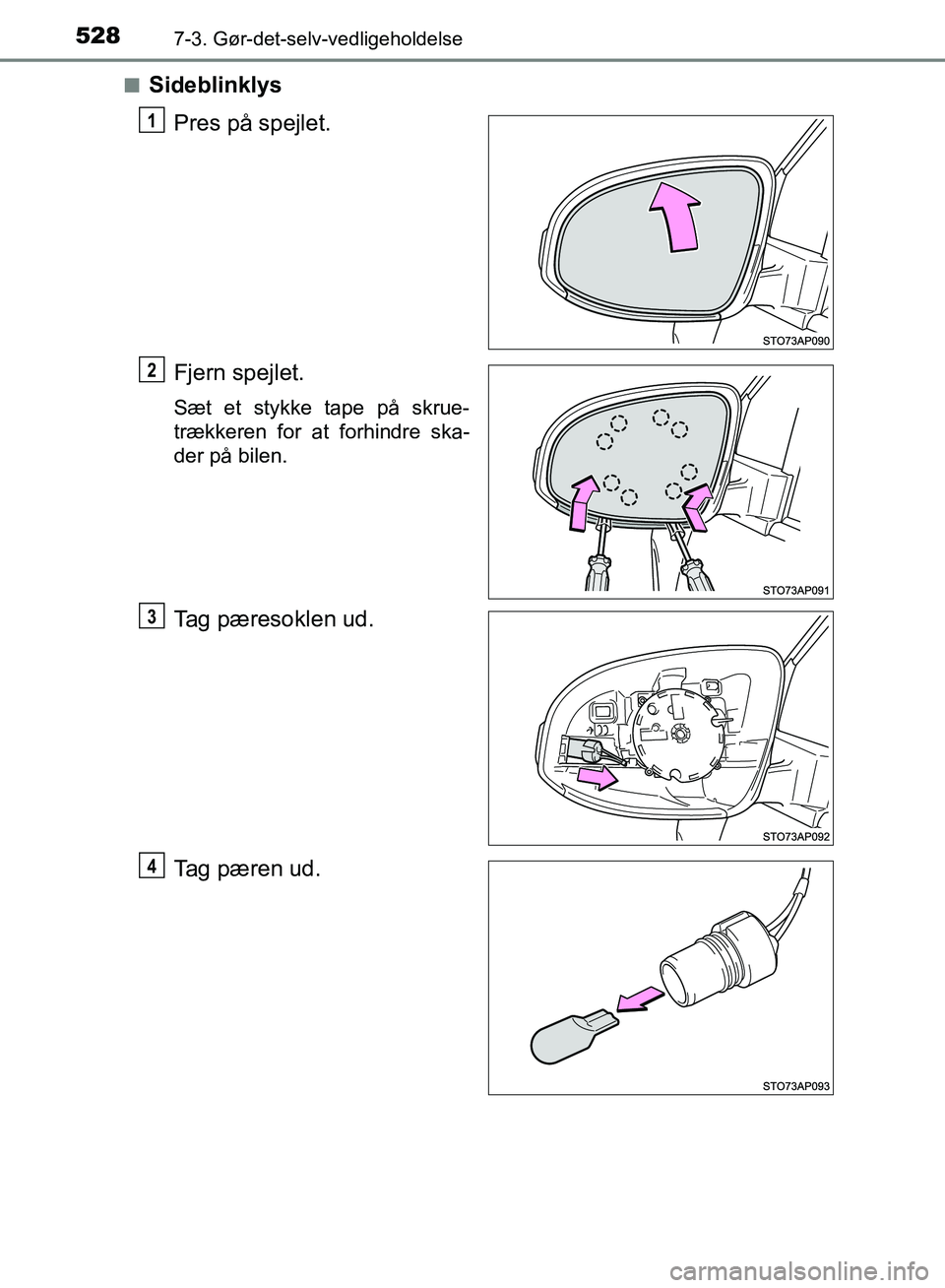

Sideblinklys
Pres på spejlet.
Fjern spejlet.
Sæt et stykke tape på skrue-
trækkeren for at forhindre ska-
der på bilen.
Tag pæresoklen ud.
Tag pæren ud.
1
2
3
4
OM52C96DK.book Page 528 Friday, February 23, 2018 9:50 AM
