2018 TOYOTA C-HR Návod na použití (in Czech)

7139-1. Technické údaje
C-HR_HV_OM_Europe_OM10576CZ
9
Technické údaje vozidla
■Identifikační číslo vozidla
Identifikační číslo vozidla (VIN) je úřední označení vašeho vozidla.
Toto je základní identifikační číslo vašeho vozidla Toyota. Používá
se k registraci vlastnictví vašeho vozidla.
Toto číslo je vyraženo na horní
levé části přístrojového panelu.
Toto číslo je vyznačeno pod pra-
vým předním sedadlem.
Toto číslo je také uvedeno na
výrobním štítku.
Identifikace vozidla

7149-1. Technické údaje
C-HR_HV_OM_Europe_OM10576CZ■
Číslo motoru
Číslo motoru je vyraženo na
bloku motoru, viz obrázek.
Motor
Model2ZR-FXE
Ty p4válcový, řadový, 4taktní, zážehový
Vrtání a zdvih80,5  88,3 mm
Zdvihový objem1 798 cm3
Vůle ventilůAutomatické nastavení

7159-1. Technické údaje
C-HR_HV_OM_Europe_OM10576CZ
9
Technické údaje vozidla
Palivo
Typ paliva
Když uvidíte tyto typy palivových štítků u čer-
pací stanice, použijte pouze palivo s jedním
z následujících štítků.

Oblast EU:
Pouze bezolovnatý benzín odpovídající
Evropské normě EN228
Mimo oblast EU:
Pouze bezolovnatý benzín
Oktanové číslo95 nebo vyšší
Objem palivové nádrže
(Jmenovitý)43 litrů
Elektrický (trakční) motor
Ty pSynchronní motor s permanentními magnety
Maximální výkon53 kW
Maximální točivý moment163 N·m
Hybridní (trakční) akumulátor
Ty pNikl-metal hydridový akumulátor
Napětí7,2 V/modul
Objem6,5 Ah (3HR)
Počet28 modulů
Celkové napětí201,6 V

7169-1. Technické údaje
C-HR_HV_OM_Europe_OM10576CZ

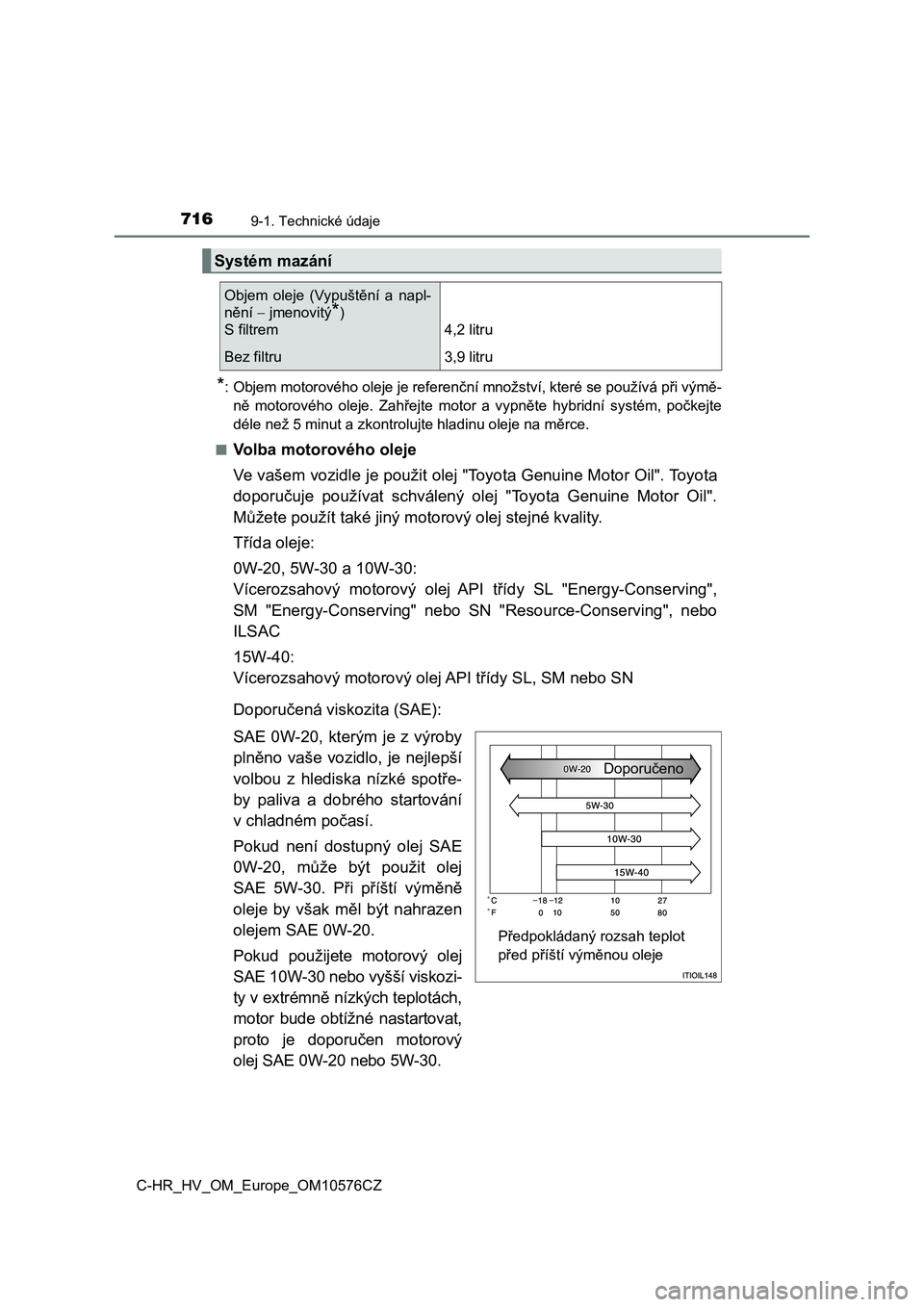

*: Objem motorového oleje je referenční množství, které se používá při výmě-
ně motorového oleje. Zahřejte motor a vypněte hybridní systém, počkejte
déle než 5 minut a zkontrolujte hladinu oleje na měrce.
■
Volba motorového oleje
Ve vašem vozidle je použit olej "Toyota Genuine Motor Oil". Toyota
doporučuje používat schválený olej "Toyota Genuine Motor Oil".
Můžete použít také jiný motorový olej stejné kvality.
Třída oleje:
0W-20, 5W-30 a 10W-30:
Vícerozsahový motorový olej API třídy SL "Energy-Conserving",
SM "Energy-Conserving" nebo SN "Resource-Conserving", nebo
ILSAC
15W-40:
Vícerozsahový motorový olej API třídy SL, SM nebo SN
Doporučená viskozita (SAE):
SAE 0W-20, kterým je z výroby
plněno vaše vozidlo, je nejlepší
volbou z hlediska nízké spotře-
by paliva a dobrého startování
v chladném počasí.
Pokud není dostupný olej SAE
0W-20, může být použit olej
SAE 5W-30. Při příští výměně
oleje by však měl být nahrazen
olejem SAE 0W-20.
Pokud použijete motorový olej
SAE 10W-30 nebo vyšší viskozi-
ty v extrémně nízkých teplotách,
motor bude obtížné nastartovat,
proto je doporučen motorový
olej SAE 0W-20 nebo 5W-30.
Systém mazání
Objem oleje (Vypuštění a napl-
nění  jmenovitý
*)
S filtrem 4,2 litru
Bez filtru 3,9 litru
Předpokládaný rozsah teplot
před příští výměnou olejeDoporučeno

7179-1. Technické údaje
C-HR_HV_OM_Europe_OM10576CZ
9
Technické údaje vozidla
Viskozita oleje (jako příklad je zde vysvětleno 0W-20):
• Hodnota 0W v označení 0W-20 vyjadřuje vlastnost oleje, která
umožňuje startování motoru za studena. Oleje s nižším číslem
před W umožňují snadnější startování motoru v chladném počasí.
• Hodnota 20 v označení 0W-20 vyjadřuje viskózní vlastnost oleje,
když má olej vysokou teplotu. Olej s vyšší viskozitou (s vyšší hod-
notou) je vhodnější, pokud vozidlo jezdí vyššími rychlostmi nebo
při extrémním zatížení.
Co znamenají štítky na nádobách oleje:
Některé nádoby oleje jsou označeny jednou nebo oběma registro-
vanými značkami API, aby vám pomohly zvolit olej, který byste měli
použít.
Servisní symbol API
Horní část: "API SERVICE SN"
znamená označení kvality oleje
podle American Petroleum Insti-
tute (API).
Střední část: "SAE 0W-20" zna-
mená třídu viskozity SAE.
Spodní část: "Resource-Con-
serving" znamená, že tento olej
zajišťuje úsporu paliva a ochra-
nu životního prostředí.
Značka certifikace ILSAC
Na přední straně nádobky je zobrazena certifikační značka The Interna-
tional Lubricant Specification Advisory Committee (ILSAC)

7189-1. Technické údaje
C-HR_HV_OM_Europe_OM10576CZ
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Systém chlazení
Objem*
Benzínový
motor5,4 litru
Řídicí
jednotka
pohonu
1,4 litru
Typ chladicí kapaliny
Používejte některý z následujících:
• "Toyota Super Long Life Coolant"
• Podobná vysoce kvalitní bezsilikátová, be-
zaminová, bezdusitanová a bezboritanová
chladicí kapalina na bázi etylénglykolu
s technologií trvanlivých hybridních organic-
kých kyselin
Nepoužívejte samotnou obyčejnou vodu.
Systém zapalování (zapalovací svíčky)
VýrobceDENSO FC16HR-CY9
Mezera0,9 mm
UPOZORNĚNÍ
■Iridiové zapalovací svíčky
Používejte pouze iridiové zapalovací svíčky. Neupravujte mezeru mezi elek-
trodami.

7199-1. Technické údaje
C-HR_HV_OM_Europe_OM10576CZ
9
Technické údaje vozidla
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Elektrický systém (12V akumulátor)
Akumulátor
Hodnota specifického napětí
při 20 C:
Specifická hustota elektrolytu
při 20 C:12,0 V nebo vyšší
Pokud je specifické napětí nižší než stan-
dardní hodnota, dobijte akumulátor. (Na-
pětí je kontrolováno 20 minut po vypnutí
motoru a všech světel.)
1,25 nebo vyšší
Pokud je specifická hustota nižší než
standardní hodnota, dobijte akumulátor.
Nabíjecí proud
Rychlé nabíjení
Pomalé nabíjení
15 A max.
5 A max.
Převodovka
Objem kapaliny*3,6 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny převodovky
Použití jiné kapaliny převodovky než "Toyota Genuine ATF WS" může způ-
sobit zhoršení kvality řazení, zasekávání převodovky doprovázené vibrace-
mi a rovněž i poškození převodovky vašeho vozidla.

7209-1. Technické údaje
C-HR_HV_OM_Europe_OM10576CZ
*: Minimální mezera pedálu při sešlápnutí silou 300 N, když je hybridní sys-
tém v činnosti.
16palcové pneumatiky
Brzdy
Mezera pedálu*119 mm
Volný chod pedálu 1  5 mm
Typ kapalinySAE J1703 nebo FMVSS No.116 DOT 3
nebo SAE J1704 nebo FMVSS No.116
DOT 4
Řízení
VůleMéně než 30 mm
Pneumatiky a kola
Rozměr pneumatik215/65R16 98H
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Přední230 kPa
(2,3 kgf/cm2 nebo bar; 33 psi)Zadní
Rozměr kol16  6 1/2J
Utahovací moment matic kol103 N·m
