2018 TOYOTA C-HR Návod na použití (in Czech)

121
1
1-4. Zabezpečovací systém
Bezpečnost a zabezpečení
C-HR_HV_OM_Europe_OM10576CZ
Nálepky proti krádeži
Tyto nálepky jsou upevněny na vo-
zidle, aby snížily možnost krádeže
vozidla usnadněním vypátrání
a navrácení součástí z ukradených
vozidel.
Jejich odstranění je nezákonné.
: Je-li ve výbavě

1221-4. Zabezpečovací systém
C-HR_HV_OM_Europe_OM10576CZ

123
2Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ2. Přístrojová deska
Výstražné kontrolky
a indikátory ...................... 124
Přístroje a ukazatelé .......... 133
Multiinformační displej ....... 137
Obrazovka monitoru
energie/spotřeby .............. 146

1242. Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ
Výstražné kontrolky a indikátory
Jednotky použité na rychloměru a některých indikátorech se mohou li-
šit v závislosti na cílovém regionu.
Výstražné kontrolky a indikátory na přístrojové desce, středním
panelu a vnějších zpětných zrcátkách informují řidiče o stavu
různých systémů vozidla.
Z důvodu vysvětlení ukazuje následující obrázek všechny vý-
stražné kontrolky a indikátory rozsvícené.

1252. Přístrojová deska
2
Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ

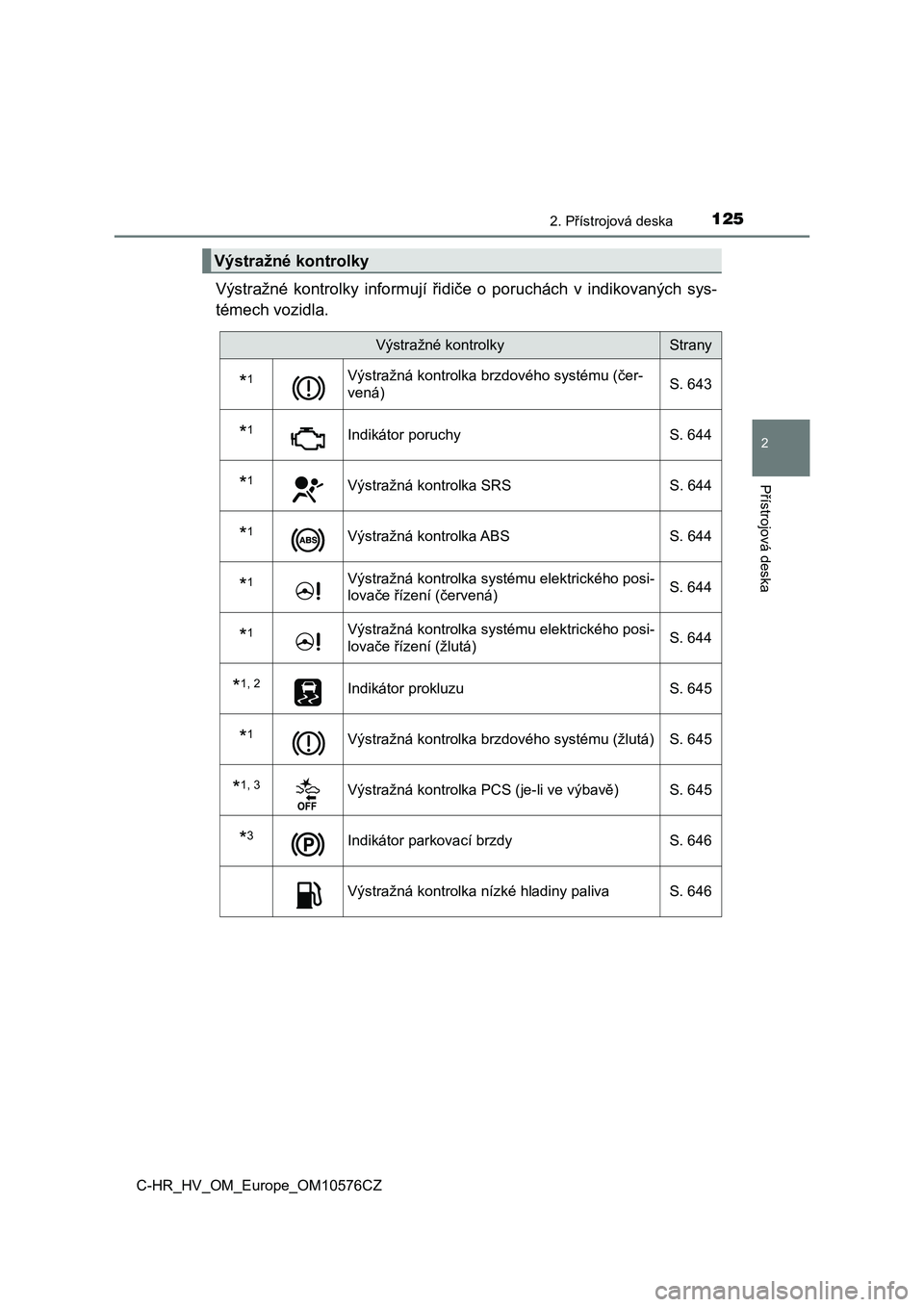

Výstražné kontrolky informují řidiče o poruchách v indikovaných sys-
témech vozidla.
Výstražné kontrolky
Výstražné kontrolkyStrany
*1Výstražná kontrolka brzdového systému (čer-
vená)S. 643
*1Indikátor poruchy S. 644
*1Výstražná kontrolka SRS S. 644
*1Výstražná kontrolka ABS S. 644
*1Výstražná kontrolka systému elektrického posi-
lovače řízení (červená)S. 644
*1Výstražná kontrolka systému elektrického posi-
lovače řízení (žlutá)S. 644
*1, 2Indikátor prokluzu S. 645
*1Výstražná kontrolka brzdového systému (žlutá) S. 645
*1, 3Výstražná kontrolka PCS (je-li ve výbavě) S. 645
*3Indikátor parkovací brzdy S. 646
Výstražná kontrolka nízké hladiny paliva S. 646

1262. Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zhasnou po
nastartování hybridního systému nebo po několika sekundách. Systém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo pokud kon-
trolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
*2: Kontrolka se rozsvítí, aby signalizovala poruchu.
*3: Kontrolka bliká, aby signalizovala poruchu.
Kontrolka bezpečnostních pásů řidiče a spolu-
jezdce vpředuS. 646
Kontrolka bezpečnostních pásů cestujících
vzadu (na středním panelu)S. 646
*1Výstražná kontrolka tlaku pneumatik S. 647
Výstražné kontrolkyStrany

1272. Přístrojová deska
2
Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
IndikátoryStrany
Indikátor směrových světel S. 263
Indikátor koncových světel S. 272
Indikátor dálkových světel S. 273
Indikátor "READY" S. 249
Indikátor předních mlhových světel
(je-li ve výbavě)S. 282
Indikátor zadních mlhových světel S. 282
Indikátor automatických dálkových světel
(je-li ve výbavě)S. 278
Indikátor parkovací brzdy S. 264

1282. Přístrojová deska
C-HR_HV_OM_Europe_OM10576CZ
Indikátor parkovacího asistenta (je-li ve výbavě) S. 386
Indikátor S-IPA (je-li ve výbavě) S. 399
Indikátor "BSM" (je-li ve výbavě) S. 367
*1Indikátor BSM na vnějším zpětném zrcátku
(na vnějších zpětných zrcátkách)
(je-li ve výbavě)S. 367
Indikátor "RCTA" (je-li ve výbavě) S. 367
Indikátor zabezpečení (na středním panelu)S. 98,
11 3
*2, 3Indikátor prokluzu S. 438
*2, 4Indikátor vypnutí VSC S. 439
*2, 4Výstražná kontrolka PCS (je-li ve výbavě) S. 310
*2Indikátor "PASSENGER AIR BAG" (na střed-
ním panelu) (je-li ve výbavě)S. 57
IndikátoryStrany
