2018 TOYOTA C_HR HYBRID Instructieboekje (in Dutch)

7048-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
Als uw auto over verhit raakt
●De naald vvan de koelvloeistoftemperatuurmeter ( →Blz. 133) komt
in het rode gebied of u merkt dat het hybridesysteem minder ver -
mogen levert. (De auto accelereert bijvoorbeeld niet als het ga spe-
daal wordt ingetrapt.)
● “Hybrid system overheated. Redu ced output power.” (Hybridesys-
teem oververhit. Gereduceerd uitgangsvermogen) wordt op het
multi-informatiedisplay weergegeven.
● Er komt stoom onder de motorkap uit.
■Als het waarschuwingslampje h oge koelvloeistoftemperatuur
gaat branden
Breng de auto op een veilige plaats tot stilstand en schakel de
airconditioning en vervolgen s het hybridesysteem uit.
Als er stoom te zien is:
Open, nadat de stoom is verdwene n, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat het hybridesys teem voldoende is afgekoeld de
slangen en het radiateurblok (radi ateur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloei-
stof onmiddellijk contact op
met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Het volgende kan erop duiden dat de auto oververhit raakt.
Correctieprocedures
1
2
3
C-HR_HV_OM_Europe_OM10576E.b ook Page 704 Thursday, March 15, 2018 4:01 PM

7058-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
Het koelvloeistofniveau is corre ct als het zich tussen de streepjes
FULL en LOW van het reservoir bevindt.
Reservoir
FULL-streepje
LOW-streepje
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Schakel het hybridesysteem en de airconditioning in en contro-
leer of de koelventilatoren van de radiateur draaien en of er g een
koelvloeistof lekt uit de radiateur of de slangen.
De koelventilatoren gaan draaien als de airconditioning wordt ingescha-
keld direct na een koude start. Controleer of de ventilatoren d raaien
door ernaar te luisteren en te voelen of er luchtstroom is. Sch akel als u
hier niet zeker van bent de airconditioning nog een aantal keer in en uit.
(De ventilatoren werken mogelijk niet bij temperaturen beneden het
vriespunt.)
Als de koelventilatoren niet draaien:
Zet het hybridesysteem onmidde llijk uit en neem contact op met
een erkende Toyota-dealer of hersteller/reparateur of een ander e
naar behoren gekwalificeerde en uitgeruste deskundige.
Als de ventilatoren draaien:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en ui tgeruste deskundige.
4
5
6
7
C-HR_HV_OM_Europe_OM10576E.b ook Page 705 Thursday, March 15, 2018 4:01 PM

7068-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E■
Als “Hybrid system overheated. Reduced output power.”
(Hybridesysteem oververhit. G
ereduceerd uitgangsvermogen)
wordt weergegeven op het multi-informatiedisplay
Breng de auto op een veilige plaats tot stilstand.
Schakel het hybridesysteem uit en open de motorkap voorzichtig.
Controleer nadat het hybridesysteem is afgekoeld de slangen en
het radiateurblok (radiateur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een
grote hoeveelheid koelvloei-
stof onmiddellijk contact op
met een erkende Toyota-dea-
ler of hersteller/reparateur of
een andere naar behoren
gekwalificeerde en uitge-
ruste deskundige.
Het koelvloeistofniveau is corre ct als het zich tussen de streepjes
FULL en LOW van het reservoir bevindt.
Reservoir
FULL-streepje
LOW-streepje
Vul indien nodig koelvloei-
stof bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Laat, als in een noodgeval water
is toegevoegd, zo snel mogelijk
de auto nakijken door een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde
en uitgeruste deskundige.
1
2
3
4
5
C-HR_HV_OM_Europe_OM10576E.b ook Page 706 Thursday, March 15, 2018 4:01 PM

7078-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
Schakel het hybridesysteem uit, wacht minimaal 5 minuten, start
het hybridesysteem weer en cont roleer of “Hybrid System Over-
heated” (hybridesysteem oververhit) op het multi-informatiedis-
play wordt weergegeven.
Als de melding niet verdwijnt:
Zet het hybridesysteem uit en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en u itgeruste deskundige.
Als de melding niet wordt weergegeven:
De temperatuur van het hybridesysteem is gedaald en er kan
normaal met de auto gereden worden.
Neem echter contact op met een erkende Toyota-dealer of herstel ler/
reparateur of een andere naar behoren gekwalificeerde en uitger uste
deskundige als de melding weer herhaaldelijk wordt weergegeven.
WAARSCHUWING
■ Een ongeval of letsel voorkomen b ij controles in de motorruimte van
uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de v oorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap d an
niet voordat de stoom is verdwenen. De motorruimte kan zeer hee t zijn.
● Controleer nadat het hybridesysteem is uitgeschakeld of het con trole-
lampje van de startknop en het controlelampje READY beide uit z ijn.
Als het hybridesysteem in werking is, kan de benzinemotor autom atisch
worden gestart of kunnen de koelventilatoren automatisch aansla an, ook
nadat de benzinemotor is uitgeschakeld. Kom niet in de buurt van bewe-
gende delen zoals de ventilator en raak ze niet aan. Als uw vin gers of kle-
dingstukken (stropdas, sjaal) ertussen komen, kan ernstig letse l het
gevolg zijn.
● Draai de dop van het koelvloeistofreservoir niet los als het hybridesysteem
en de radiateur heet zijn.
Er kan hete stoom of koelvloeistof uit spuiten.
6
C-HR_HV_OM_Europe_OM10576E.b ook Page 707 Thursday, March 15, 2018 4:01 PM

7088-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
OPMERKING
■Bijvullen van koelvloeistof motor/vermogensregeleenheid
Vul langzaam koelvloeistof bij nadat het hybridesysteem voldoen de is afge-
koeld. Het te snel bijvullen van koude koelvloeistof bij een he et hybridesys-
teem kan schade aan het hybridesysteem veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof).
● Gebruik geen koelvloeistofadditief.
C-HR_HV_OM_Europe_OM10576E.b ook Page 708 Thursday, March 15, 2018 4:01 PM

7098-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
8
Bij problemen
Als de auto vast komt te zitten
Activeer de parkeerrem, zet de selectiehendel in stand P en sch a-
kel het hybridesysteem uit.
Verwijder modder, sneeuw of zand rond de voorwielen.
Leg een stuk hout, stenen of ander materiaal onder de voorwielen
om de wielen grip te geven.
Schakel het hybridesysteem weer in.
Zet de selectiehendel in stand D o f R en deactiveer de parkeerrem.
Trap vervolgens voorzich tig het gaspedaal in.
■Wanneer u de auto moeilijk los kunt krijgen
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schake-
len.
Er verschijnt een melding op het multi-
informatiedisplay.
1
2
3
4
5
C-HR_HV_OM_Europe_OM10576E.b ook Page 709 Thursday, March 15, 2018 4:01 PM

7108-2. Stappen die genomen moeten worden in noodgevallen
C-HR_HV_OM_Europe_OM10576E
WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, co ntroleer dan
eerst of er in de omgeving van de auto geen andere auto's, obje cten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de auto plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voor zichtigheid
in acht.
■ Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere stand als het gaspedaa l is inge-
trapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■ Beschadiging van de hybridetransmissie en andere componenten
voorkomen
● Vermijd dat de voorwielen doorslippen en dat u het gaspedaal ve rder dan
noodzakelijk intrapt.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
C-HR_HV_OM_Europe_OM10576E.b ook Page 710 Thursday, March 15, 2018 4:01 PM

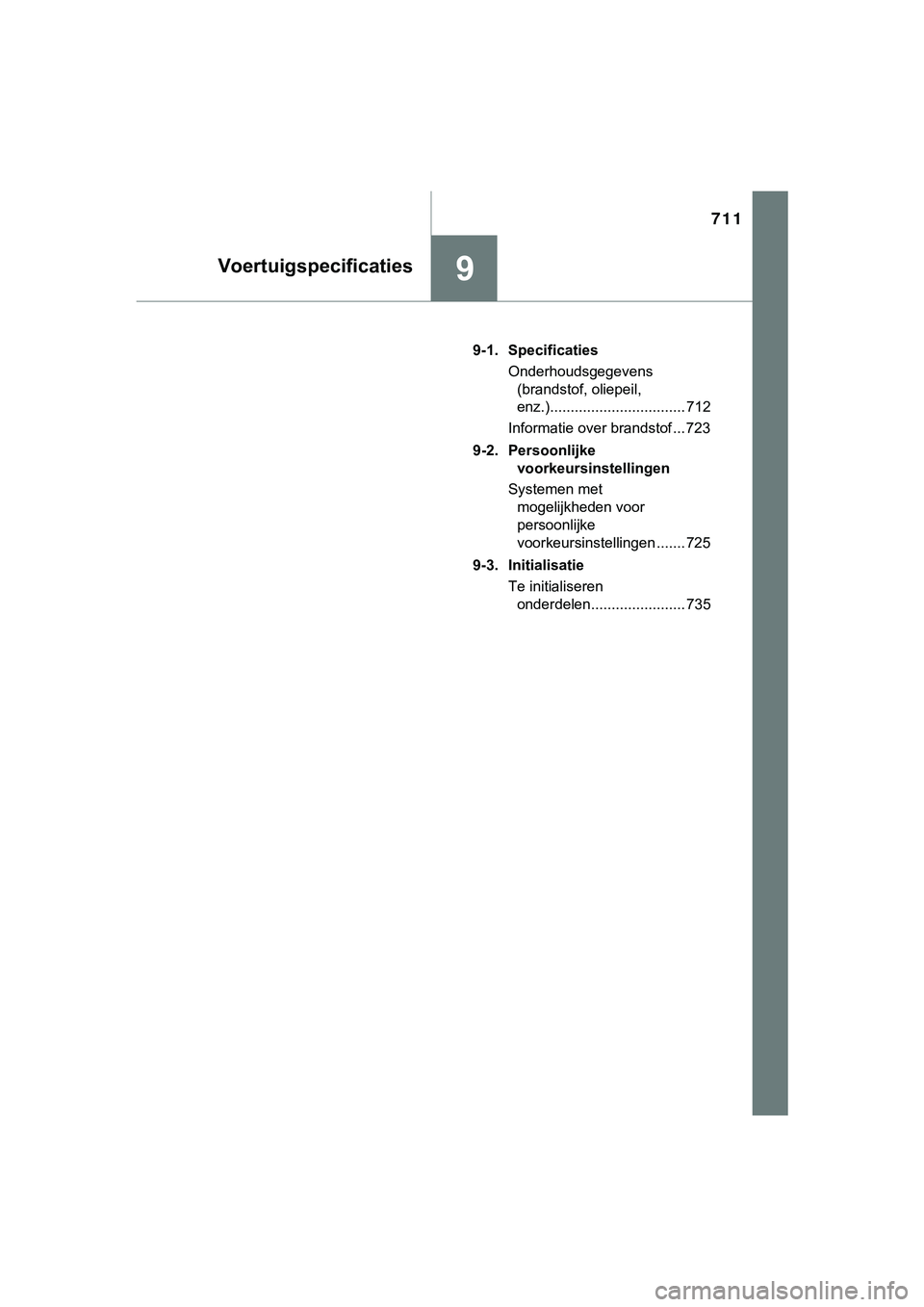

711
9Voertuigspecificaties
C-HR_HV_OM_Europe_OM10576E9-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil,
enz.)................................. 712
Informatie over brandstof ... 723
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor
persoonlijke
voorkeursinstellingen ....... 725
9-3. Initialisatie Te initialiseren onderdelen....................... 735
C-HR_HV_OM_Europe_OM10576E.b ook Page 711 Thursday, March 15, 2018 4:01 PM
