2018 TOYOTA AVENSIS Instructieboekje (in Dutch)

6169-1. Specificaties
AVENSIS_OM_OM20C79E_(EE)
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE
SN geeft de kwaliteit van de
motorolie aan en is vastgesteld
door API (American Petroleum
Institute).
Middelste deel: SAE 0W-20
geeft de viscositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat
staat voor brandstofbesparende
en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.
Dieselmotor
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor
het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
1
2
Inhoud
(Verversen ⎯ referentiewaarde
*)
Met filter 5,2 l (5,5 qt., 4,6 Imp.qt.)
AVENSIS_OM_OM20C79E_(EE).book Page 616 Friday, September 15, 2017 11:12 AM

6179-1. Specificaties
AVENSIS_OM_OM20C79E_(EE)
9
Voertuigspecificaties

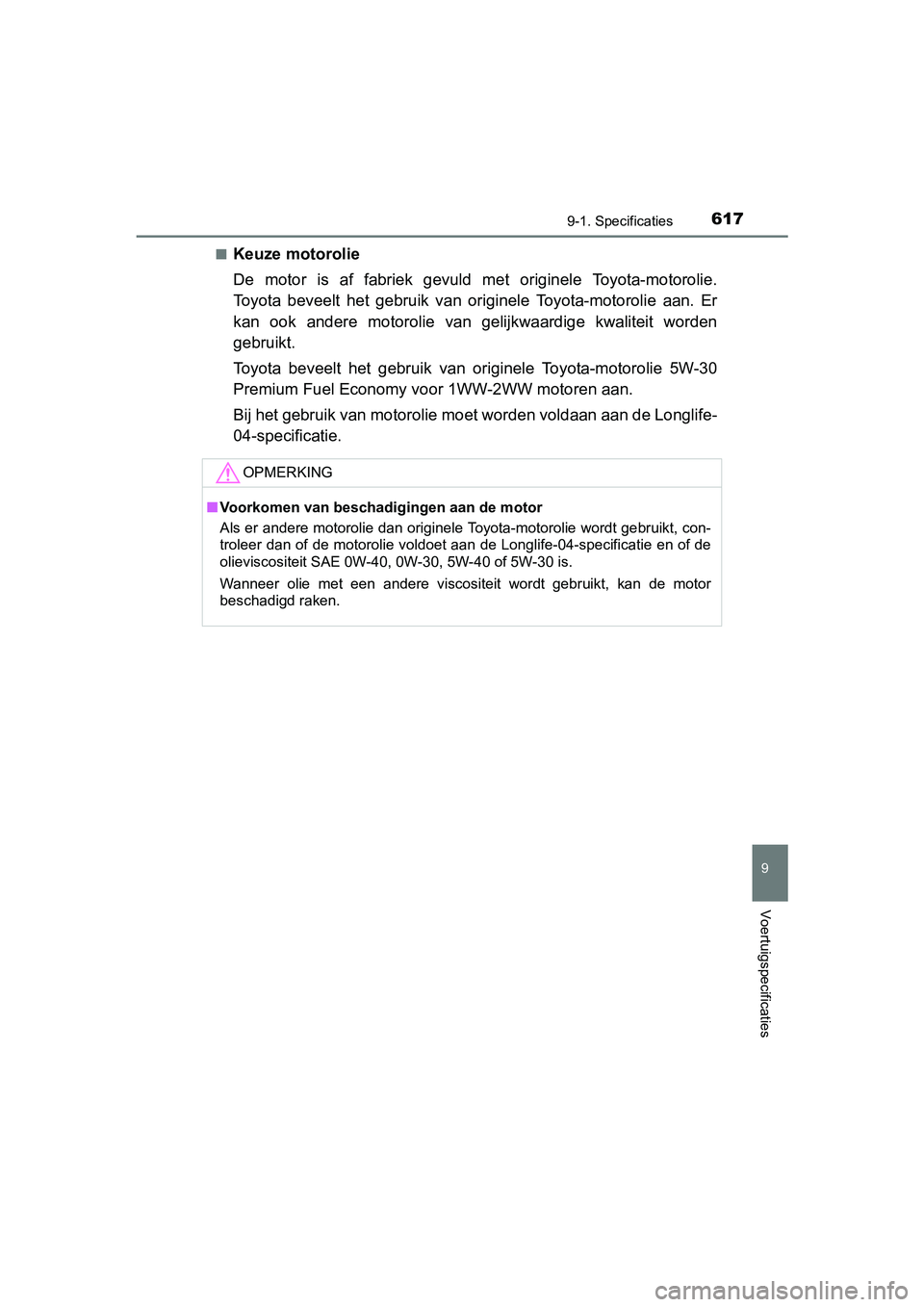

■Keuze motorolie
De motor is af fabriek gevuld met originele Toyota-motorolie.
Toyota beveelt het gebruik van originele Toyota-motorolie aan. Er
kan ook andere motorolie van gelijkwaardige kwaliteit worden
gebruikt.
Toyota beveelt het gebruik van originele Toyota-motorolie 5W-30
Premium Fuel Economy voor 1WW-2WW motoren aan.
Bij het gebruik van motorolie moet worden voldaan aan de Longlife-
04-specificatie.
OPMERKING
■Voorkomen van beschadigingen aan de motor
Als er andere motorolie dan originele Toyota-motorolie wordt gebruikt, con-
troleer dan of de motorolie voldoet aan de Longlife-04-specificatie en of de
olieviscositeit SAE 0W-40, 0W-30, 5W-40 of 5W-30 is.
Wanneer olie met een andere viscositeit wordt gebruikt, kan de motor
beschadigd raken.
AVENSIS_OM_OM20C79E_(EE).book Page 617 Friday, September 15, 2017 11:12 AM

6189-1. Specificaties
AVENSIS_OM_OM20C79E_(EE)
Koelsysteem
Inhoud
(indicatie)
Benzine-
motor
1ZR-FAE motor
6,3 l (6,7 qt., 5,5 Imp.qt.)
2ZR-FAE en 3ZR-FAE motor
Multidrive CVT: 6,2 l (6,6 qt., 5,5 Imp.qt.)
Handgeschakelde transmissie: 6,3 l (6,7 qt., 5,5
Imp.qt.)
Diesel-
motor
Met extra verwarming
7,3 l (7,7 qt., 6,4 Imp.qt.)
Zonder extra verwarming
7,0 l (7,4 qt., 6,2 Imp.qt.)
Soort koel-
vloeistof
Benzine-
motorGebruik een van de volgende middelen.
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Diesel-
motor
Originele Toyota Premium Long Life Coolant 1WW/
2WW of gelijkwaardig.
Geconcentreerde originele Toyota Premium Long
Life Coolant 1WW/2WW moet worden gemengd in
de volgende verhouding: 50% koelvloeistof en 50%
gedemineraliseerd water.
Gebruik niet uitsluitend kraanwater.
Neem voor het gebruik van goedgekeurde koel-
vloeistof van vergelijkbare kwaliteit contact op
met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
AVENSIS_OM_OM20C79E_(EE).book Page 618 Friday, September 15, 2017 11:12 AM

6199-1. Specificaties
AVENSIS_OM_OM20C79E_(EE)
9
Voertuigspecificaties

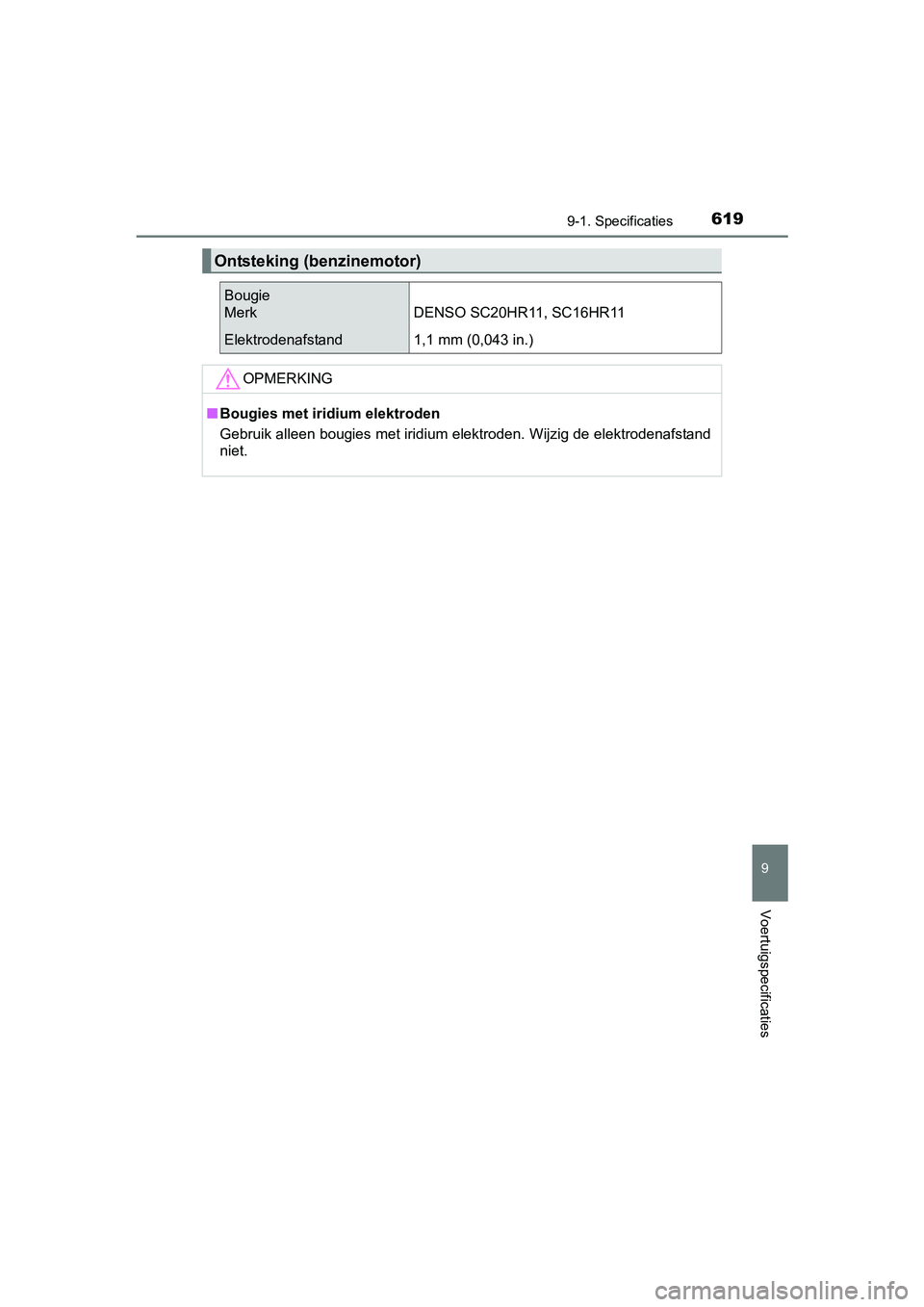

Ontsteking (benzinemotor)
Bougie
Merk DENSO SC20HR11, SC16HR11
Elektrodenafstand 1,1 mm (0,043 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.
AVENSIS_OM_OM20C79E_(EE).book Page 619 Friday, September 15, 2017 11:12 AM

6209-1. Specificaties
AVENSIS_OM_OM20C79E_(EE)
De inhoud is de referentiehoeveelheid. Als vervanging noodzakelijk
is, neem dan contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Elektrisch systeem
Accu
Klemspanning bij 20°C (68°F): 12,6 ⎯ 12,8 V volledig geladen
12,2 ⎯ 12,4 V half geladen
11 , 8 ⎯ 12,0 V ontladen
(De spanning wordt gemeten 20
minuten nadat de motor en verlich-
ting zijn uitgeschakeld.)
Laadstroom Max. 5 A
Multidrive CVT
Inhoud (bij
benadering)2ZR-FAE motor7,5 l (7,9 qt., 6,6 Imp.qt.)
3ZR-FAE motor7,2 l (7,6 qt., 6,3 Imp.qt.)
Soort vloeistofOriginele Toyota CVT FE-vloeistof
OPMERKING
■Soort Multidrive-vloeistof
Door het gebruik van andere transmissievloeistof dan Toyota Genuine CVT
FE-vloeistof kan de schakelkwaliteit verminderen, de lockup van de trans-
missie vergezeld gaan van trillingen en uiteindelijk schade aan de transmis-
sie van uw auto ontstaan.
AVENSIS_OM_OM20C79E_(EE).book Page 620 Friday, September 15, 2017 11:12 AM

6219-1. Specificaties
AVENSIS_OM_OM20C79E_(EE)
9
Voertuigspecificaties
Handgeschakelde transmissie
Hoeveelheid
transmissievloeistof
(indicatie)Benzinemotor2,4 l (2,5 qt., 2,1 Imp.qt.)
Dieselmotor2,1 l (2,2 qt., 1,8 Imp.qt.)
Type transmissie-olie
Toyota handgeschakelde-
transmissievloeistof type LV
GL-4 75W of gelijkwaardig
OPMERKING
■Type transmissievloeistof
●Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van
de transmissievloeistof die is gebruikt of de omstandigheden, het geluid bij
het stationair draaien, het schakelgevoel en/of het brandstofverbruik kun-
nen afwijken. In het ergste geval kan verkeerde transmissievloeistof of
verkeerd gebruik schade aan de transmissie veroorzaken.
Toyota raadt voor optimale prestaties het gebruik van originele TOYOTA
transmissievloeistof type LV GL-4 75W aan.
●Uw auto is af fabriek gevuld met originele Toyota handgeschakelde-trans-
missievloeistof type LV GL-4 75W.
Gebruik alleen door Toyota goedgekeurde originele Toyota handgescha-
kelde-transmissievloeistof type LV GL-4 75W of gelijkwaardig met de hier-
boven aangegeven specificatie.
Neem voor meer informatie contact op met uw Toyota-dealer.
AVENSIS_OM_OM20C79E_(EE).book Page 621 Friday, September 15, 2017 11:12 AM

6229-1. Specificaties
AVENSIS_OM_OM20C79E_(EE)
*: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 294 N (30
kg, 66 lbf) met draaiende motor

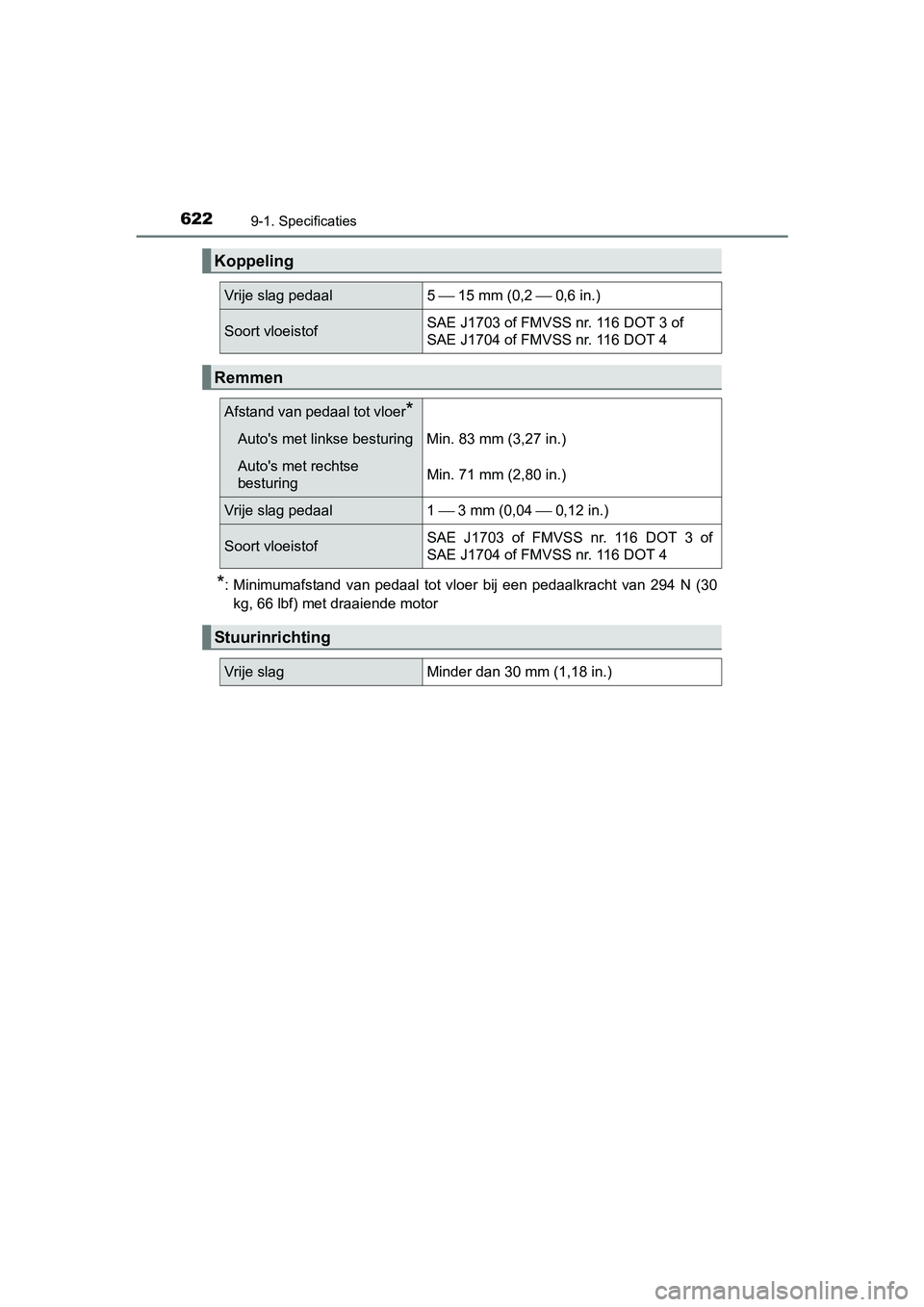

Koppeling
Vrije slag pedaal5 ⎯ 15 mm (0,2 ⎯ 0,6 in.)
Soort vloeistofSAE J1703 of FMVSS nr. 116 DOT 3 of
SAE J1704 of FMVSS nr. 116 DOT 4
Remmen
Afstand van pedaal tot vloer*
Auto's met linkse besturing Min. 83 mm (3,27 in.)
Auto's met rechtse
besturingMin. 71 mm (2,80 in.)
Vrije slag pedaal 1 ⎯ 3 mm (0,04 ⎯ 0,12 in.)
Soort vloeistofSAE J1703 of FMVSS nr. 116 DOT 3 of
SAE J1704 of FMVSS nr. 116 DOT 4
Stuurinrichting
Vrije slagMinder dan 30 mm (1,18 in.)
AVENSIS_OM_OM20C79E_(EE).book Page 622 Friday, September 15, 2017 11:12 AM

6239-1. Specificaties
AVENSIS_OM_OM20C79E_(EE)
9
Voertuigspecificaties
225/45R18 95W
215/55R17 94W

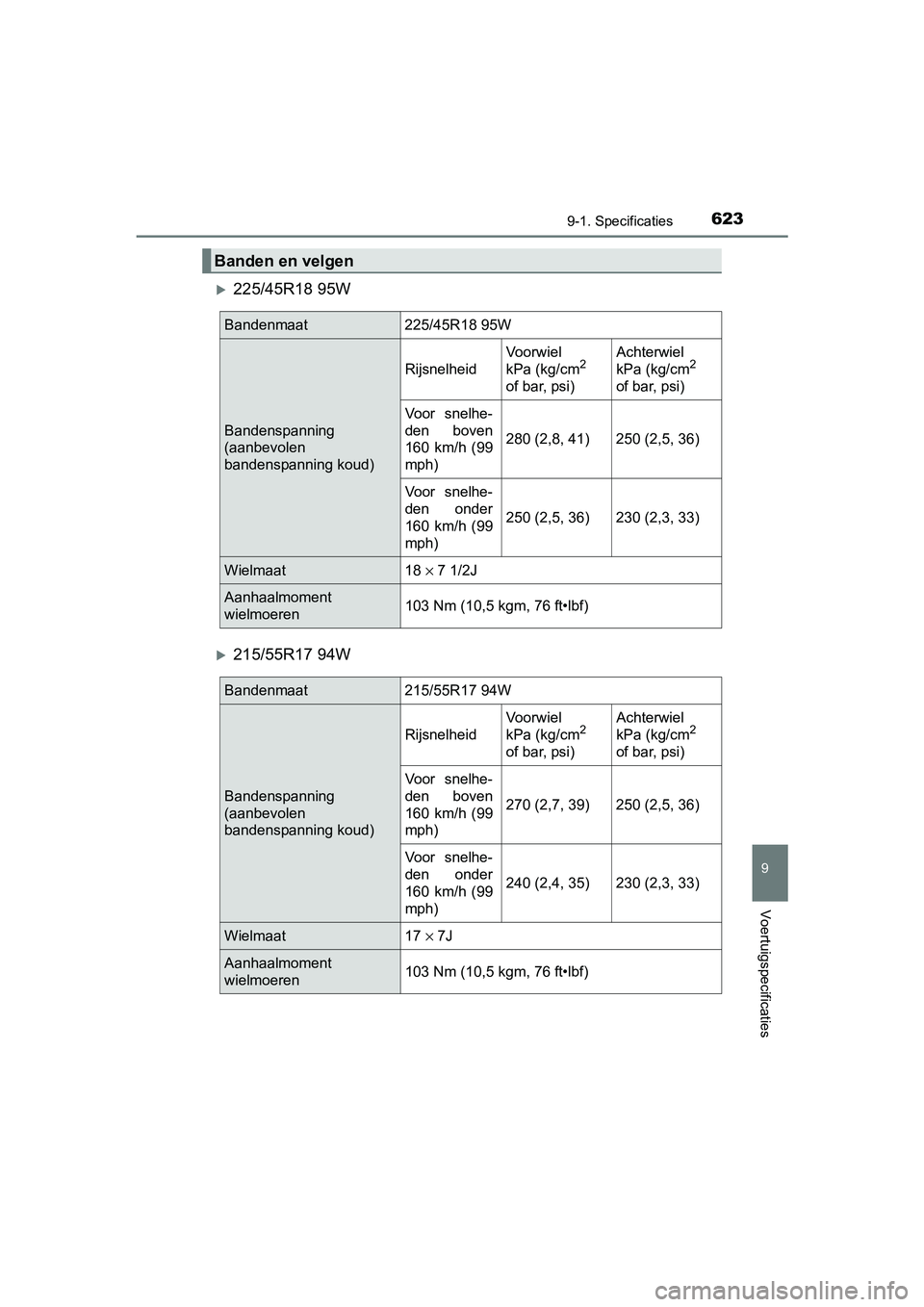

Banden en velgen
Bandenmaat 225/45R18 95W
Bandenspanning
(aanbevolen
bandenspanning koud)RijsnelheidVoorwiel
kPa (kg/cm
2
of bar, psi)Achterwiel
kPa (kg/cm2
of bar, psi)
Voor snelhe-
den boven
160 km/h (99
mph)280 (2,8, 41) 250 (2,5, 36)
Voor snelhe-
den onder
160 km/h (99
mph)250 (2,5, 36) 230 (2,3, 33)
Wielmaat 18 × 7 1/2J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat 215/55R17 94W
Bandenspanning
(aanbevolen
bandenspanning koud)RijsnelheidVoorwiel
kPa (kg/cm
2
of bar, psi)Achterwiel
kPa (kg/cm2
of bar, psi)
Voor snelhe-
den boven
160 km/h (99
mph)270 (2,7, 39) 250 (2,5, 36)
Voor snelhe-
den onder
160 km/h (99
mph)240 (2,4, 35) 230 (2,3, 33)
Wielmaat 17 × 7J
Aanhaalmoment
wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
AVENSIS_OM_OM20C79E_(EE).book Page 623 Friday, September 15, 2017 11:12 AM
