2018 TOYOTA AVENSIS Instructieboekje (in Dutch)

5047-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)

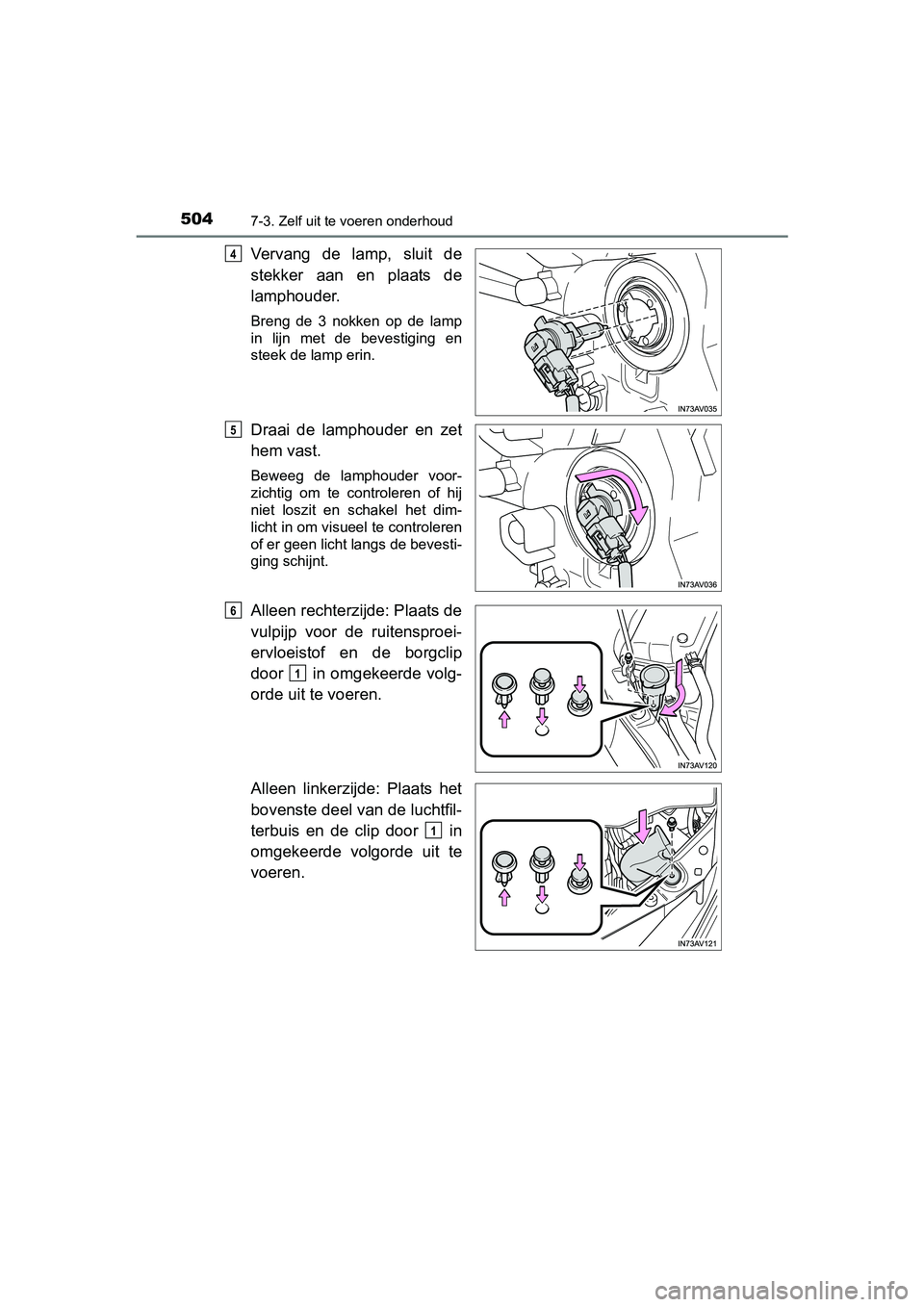

Vervang de lamp, sluit de
stekker aan en plaats de
lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en schakel het dim-
licht in om visueel te controleren
of er geen licht langs de bevesti-
ging schijnt.
Alleen rechterzijde: Plaats de
vulpijp voor de ruitensproei-
ervloeistof en de borgclip
door in omgekeerde volg-
orde uit te voeren.
Alleen linkerzijde: Plaats het
bovenste deel van de luchtfil-
terbuis en de clip door in
omgekeerde volgorde uit te
voeren.
4
5
6
1
1
AVENSIS_OM_OM20C79E_(EE).book Page 504 Friday, September 15, 2017 11:12 AM

5057-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging
■Mistlamp voor (indien aanwezig)
Verwijder de bouten van de
wielkuip. Verwijder de wiel-
kuip gedeeltelijk.
Neem de stekker los terwijl
de borglip wordt ingedrukt.
Draai de lamphouder
linksom.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
1
2
3
4
AVENSIS_OM_OM20C79E_(EE).book Page 505 Friday, September 15, 2017 11:12 AM

5067-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
Draai de lamphouder en zet
hem vast.
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en schakel de mist-
lampen voor in om visueel te
controleren of er geen licht
langs de bevestiging schijnt.
Plaats het binnenscherm met de bouten door in omgekeerde
volgorde uit te voeren.
■Bochtverlichting/mistlamp (indien aanwezig)
Verwijder de bouten van de
wielkuip. Verwijder de wiel-
kuip gedeeltelijk.
Neem de stekker los terwijl
de borglip wordt ingedrukt.
5
6
71
1
2
AVENSIS_OM_OM20C79E_(EE).book Page 506 Friday, September 15, 2017 11:12 AM

5077-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging
Draai de lamphouder
linksom.
Vervang de lamp en plaats
de lamphouder.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de bochtver-
lichting/mistlamp aan om visueel
te controleren of er geen licht
langs de bevestiging schijnt.
Plaats het binnenscherm met de bouten door in omgekeerde
volgorde uit te voeren.
3
4
5
6
71
AVENSIS_OM_OM20C79E_(EE).book Page 507 Friday, September 15, 2017 11:12 AM

5087-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)■

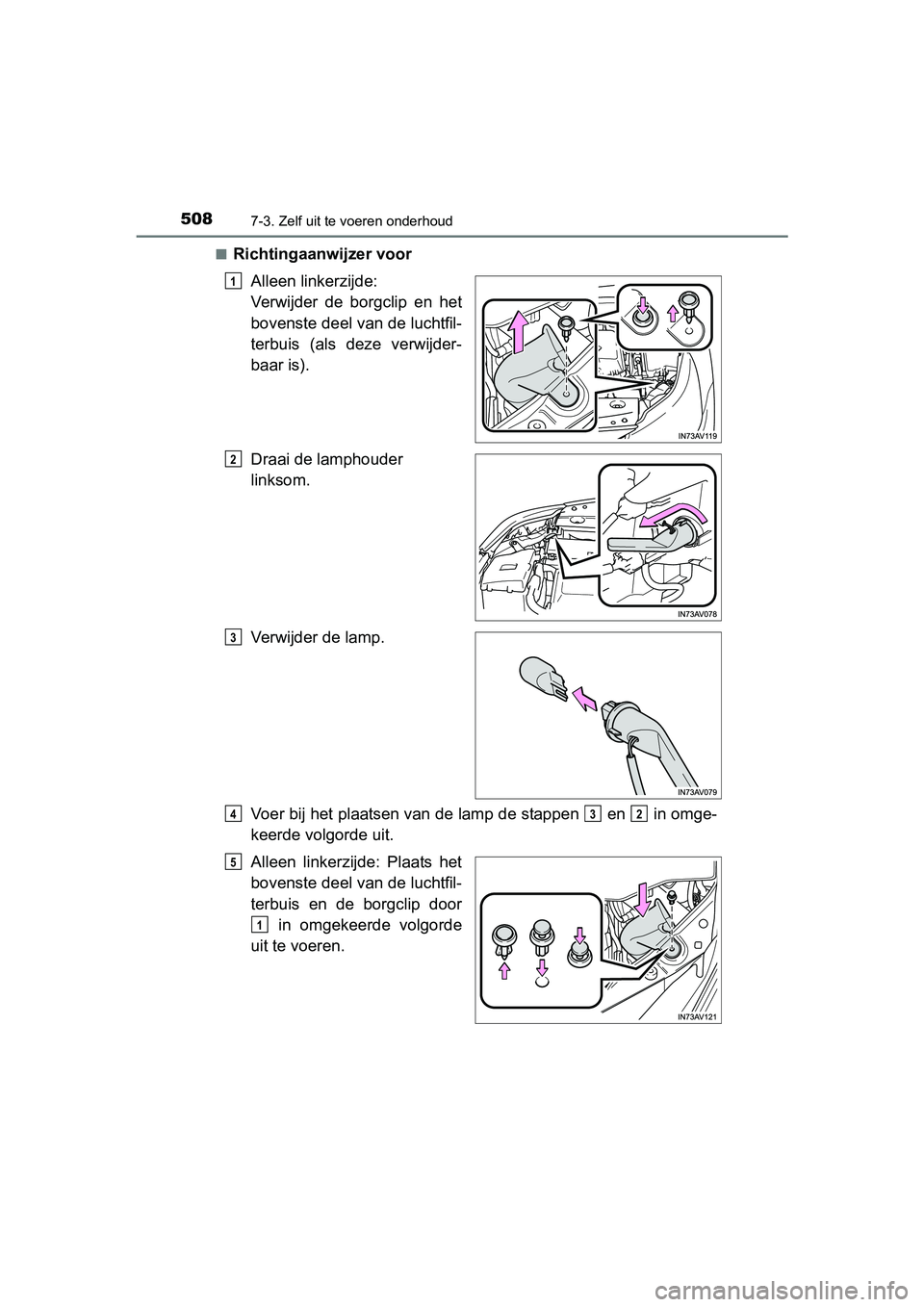

Richtingaanwijzer voor
Alleen linkerzijde:
Verwijder de borgclip en het
bovenste deel van de luchtfil-
terbuis (als deze verwijder-
baar is).
Draai de lamphouder
linksom.
Verwijder de lamp.
Voer bij het plaatsen van de lamp de stappen en in omge-
keerde volgorde uit.
Alleen linkerzijde: Plaats het
bovenste deel van de luchtfil-
terbuis en de borgclip door
in omgekeerde volgorde
uit te voeren.
1
2
3
432
5
1
AVENSIS_OM_OM20C79E_(EE).book Page 508 Friday, September 15, 2017 11:12 AM

5097-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

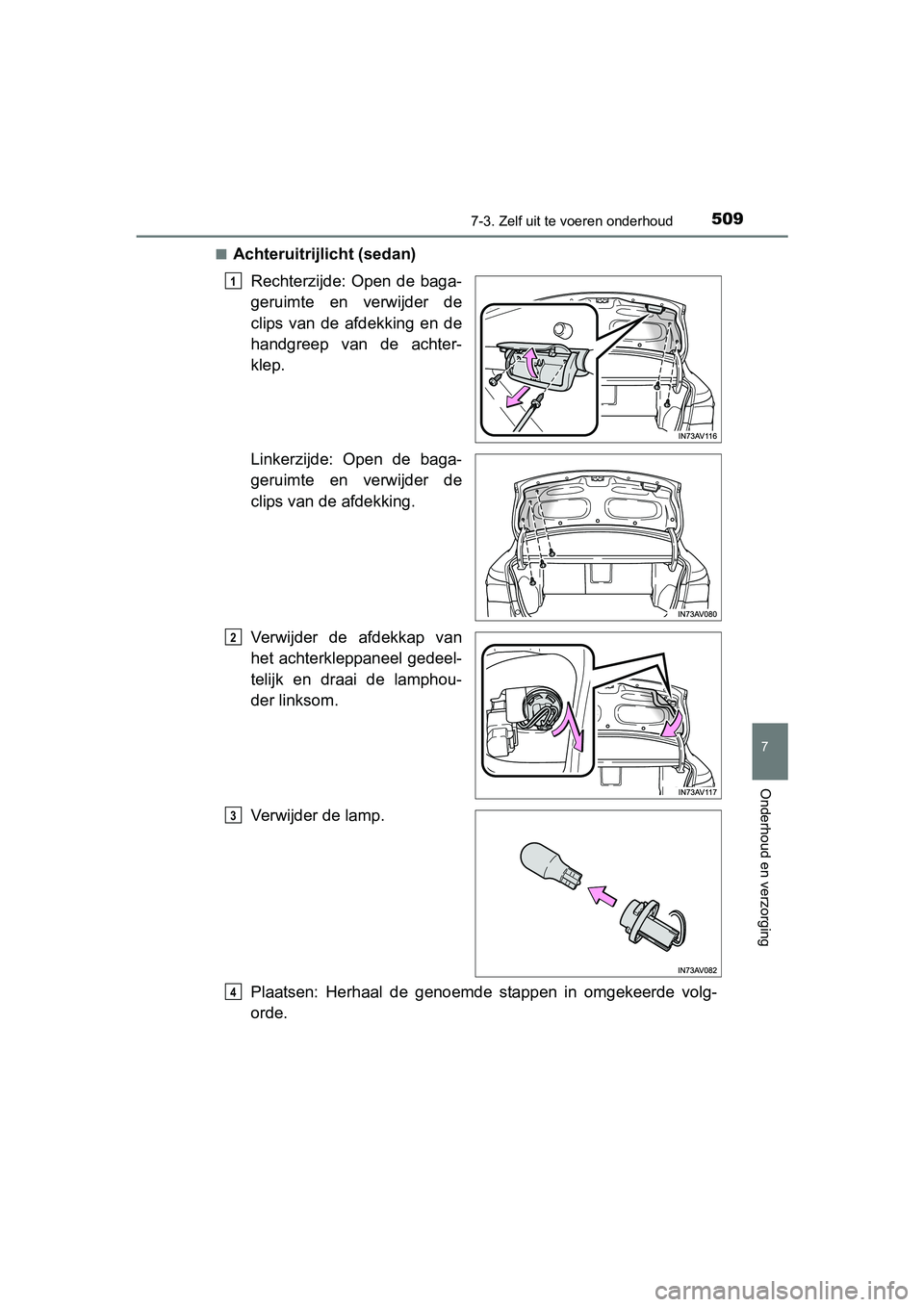

■Achteruitrijlicht (sedan)
Rechterzijde: Open de baga-
geruimte en verwijder de
clips van de afdekking en de
handgreep van de achter-
klep.
Linkerzijde: Open de baga-
geruimte en verwijder de
clips van de afdekking.
Verwijder de afdekkap van
het achterkleppaneel gedeel-
telijk en draai de lamphou-
der linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
AVENSIS_OM_OM20C79E_(EE).book Page 509 Friday, September 15, 2017 11:12 AM

5107-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)■
Achteruitrijlicht (wagon)
Open de achterklep en
verwijder het deksel.
Draai de lampvoet linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
AVENSIS_OM_OM20C79E_(EE).book Page 510 Friday, September 15, 2017 11:12 AM

5117-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging
■Richtingaanwijzer achter (sedan)
Open de bagageruimte en
verwijder de afdekking.
Draai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
4
AVENSIS_OM_OM20C79E_(EE).book Page 511 Friday, September 15, 2017 11:12 AM
