4487-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektrisch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht om ern-
stig letsel te voorkomen.
■Tijdens werkzaamheden in de motorruimte
●Houd handen, kleding en gereedschap uit de buurt van de draaiende ven-
tilator en de aandrijfriem.
●Raak de motor, de radiateur, het uitlaatspruitstuk en dergelijke niet aan als
de motor heet is. De olie en andere vloeistoffen kunnen ook heet zijn.
●Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
●Rook niet, veroorzaak geen vonken en voorkom open vuur in de buurt van
brandstof of de accu. De brandstof- en accudampen zijn licht ontvlambaar.
●Wees uiterst voorzichtig als u aan de accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
●Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken beschadigen.
Als u remvloeistof op uw handen of in uw ogen krijgt, spoel ze dan onmid-
dellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■Werkzaamheden bij de elektrische koelventilator of de radiateur
Auto's zonder Smart entry-systeem en startknop
Zorg ervoor dat het contact UIT staat.
Als het contact AAN staat, kan de elektrische koelventilator automatisch
worden ingeschakeld als de airconditioning aan is en/of als de koelvloeistof-
temperatuur te hoog wordt. (→Blz. 463)
Auto's met Smart entry-systeem en startknop
Zorg ervoor dat het contact UIT staat.
Als het contact AAN staat, kan de elektrische koelventilator automatisch
worden ingeschakeld als de airconditioning aan is en/of als de koelvloeistof-
temperatuur te hoog wordt. (→Blz. 463)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
AVENSIS_OM_OM20C79E_(EE).book Page 448 Friday, September 15, 2017 11:12 AM

4497-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

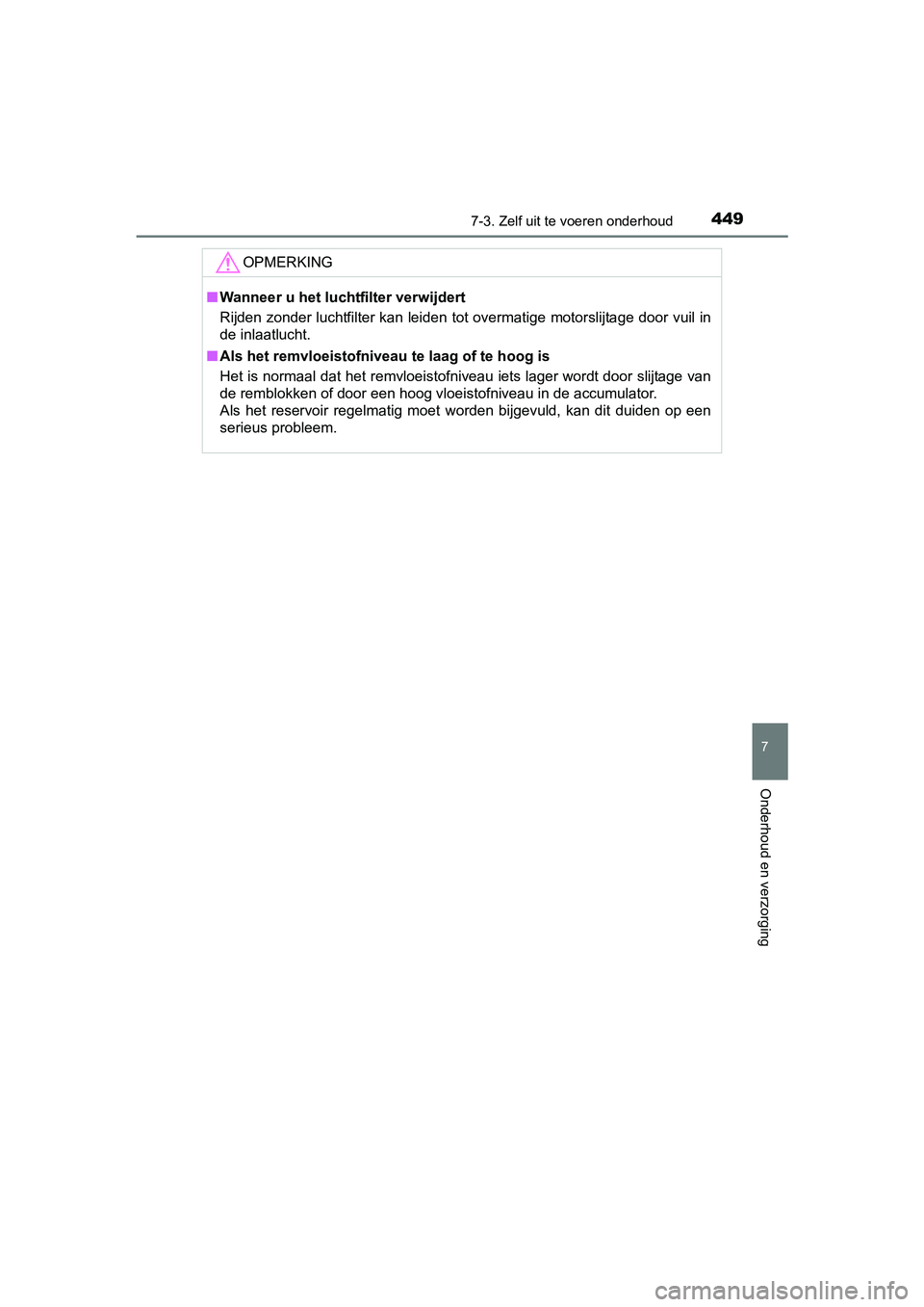

OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in
de inlaatlucht.
■Als het remvloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
<0047004800030055004800500045004f0052004e004e004800510003005200490003004700520052005500030048004800510003004b00520052004a00030059004f00520048004c00560057005200490051004c00590048004400580003004c0051000300
4700480003004400460046005800500058004f004400570052[r.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
AVENSIS_OM_OM20C79E_(EE).book Page 449 Friday, September 15, 2017 11:12 AM

4507-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)

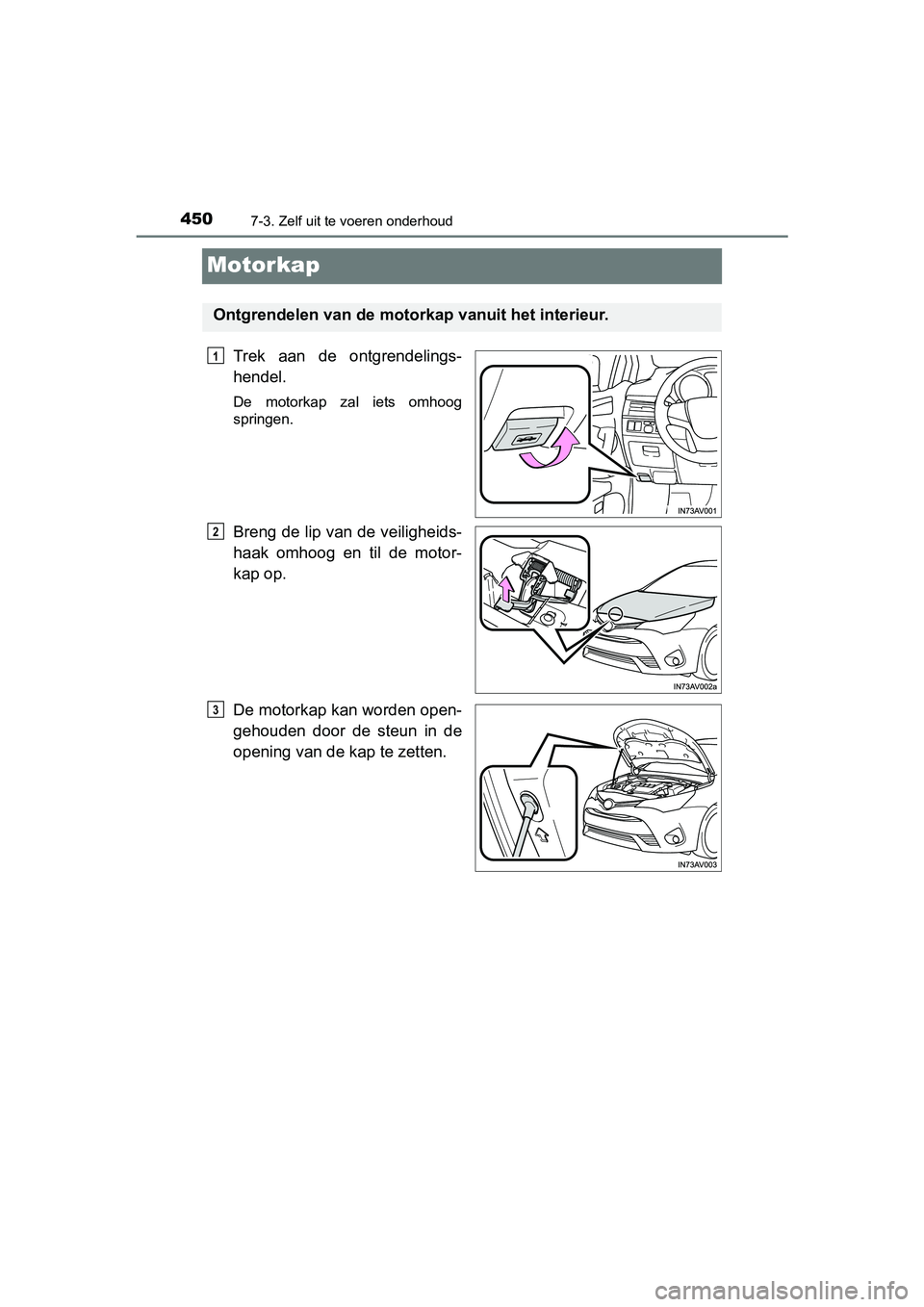

Motorkap
Trek aan de ontgrendelings-
hendel.
De motorkap zal iets omhoog
springen.
Breng de lip van de veiligheids-
haak omhoog en til de motor-
kap op.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
AVENSIS_OM_OM20C79E_(EE).book Page 450 Friday, September 15, 2017 11:12 AM

4517-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging
WAARSCHUWING
■Controle voor het rijden
<002600520051005700550052004f004800480055000300520049000300470048000300500052005700520055004e004400530003004a00520048004700030047004c0046004b00570003004800510003005900480055004a00550048005100470048004f00
470003004c00560011[
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten, terwijl de steun nog in de motorkap is
geplaatst, kan deze verbogen raken.
AVENSIS_OM_OM20C79E_(EE).book Page 451 Friday, September 15, 2017 11:12 AM

4527-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)

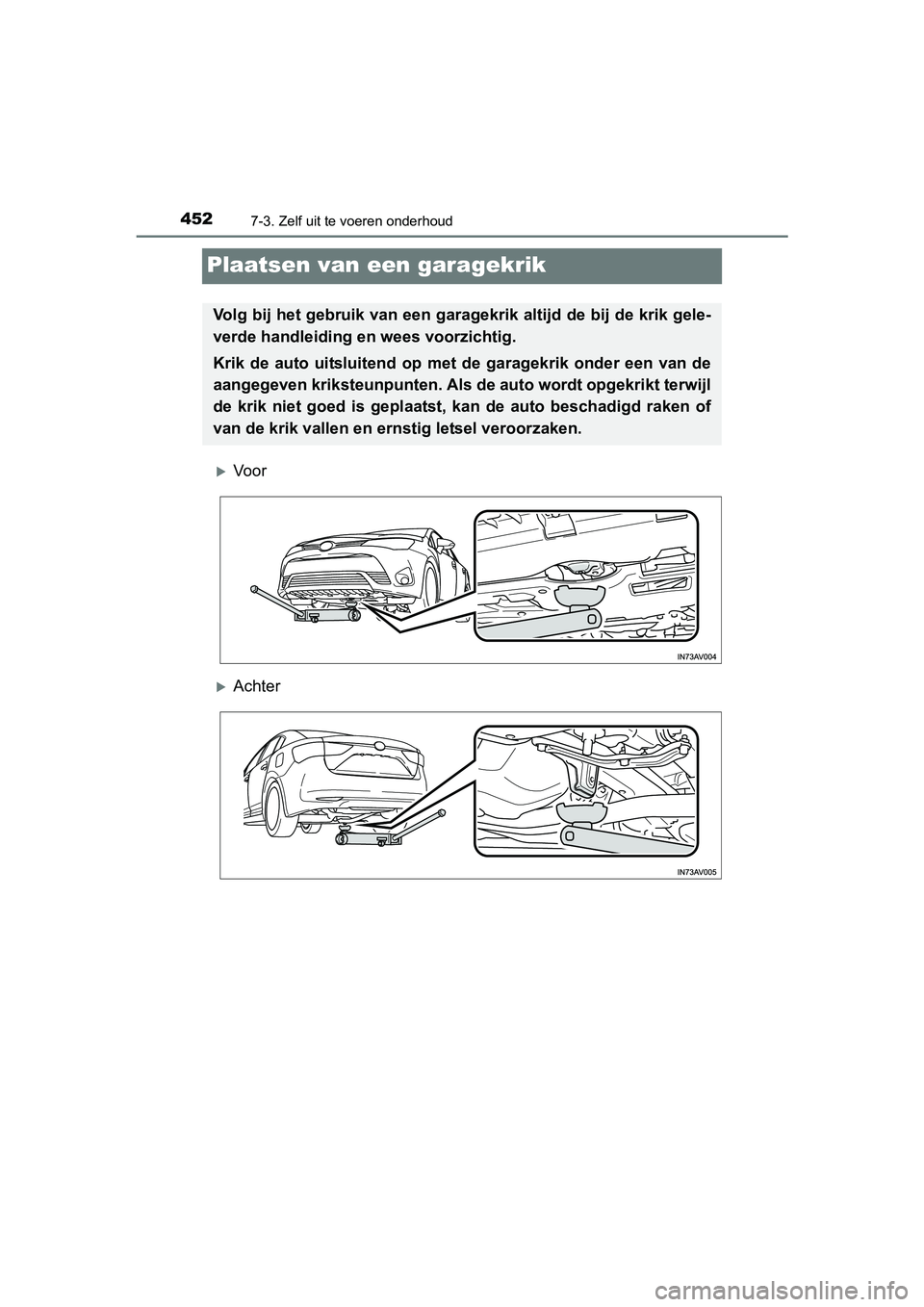

Plaatsen van een garagekrik
Vo o r
Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en ernstig letsel veroorzaken.
AVENSIS_OM_OM20C79E_(EE).book Page 452 Friday, September 15, 2017 11:12 AM

4537-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

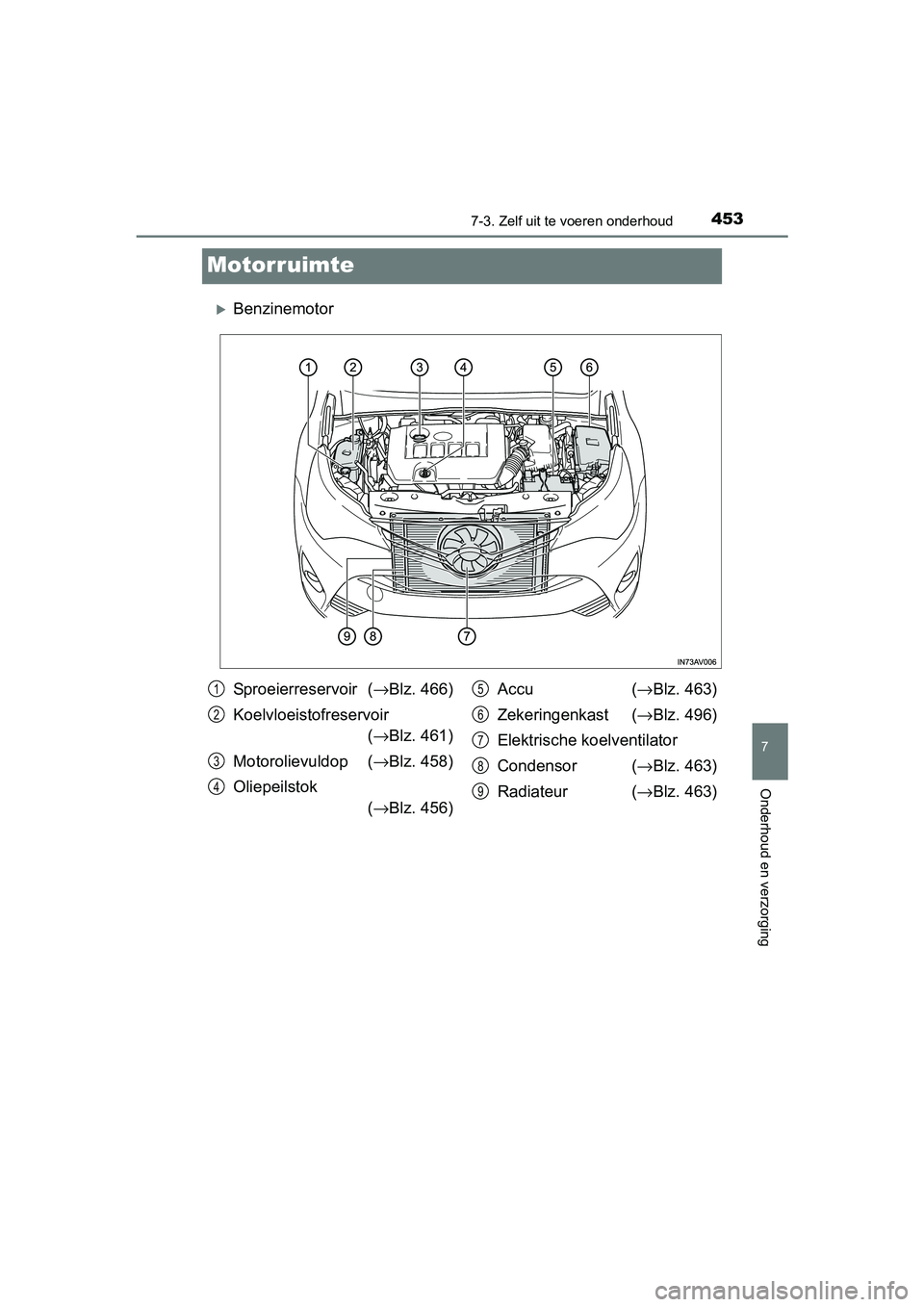

Motorruimte
Benzinemotor
Sproeierreservoir (→Blz. 466)
Koelvloeistofreservoir
(→Blz. 461)
Motorolievuldop (→Blz. 458)
Oliepeilstok
(→Blz. 456)Accu (→Blz. 463)
Zekeringenkast (→Blz. 496)
Elektrische koelventilator
Condensor (→Blz. 463)
Radiateur (→Blz. 463)1
2
3
4
5
6
7
8
9
AVENSIS_OM_OM20C79E_(EE).book Page 453 Friday, September 15, 2017 11:12 AM

4547-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
Dieselmotor
Sproeierreservoir (→Blz. 466)
Koelvloeistofreservoir
(→Blz. 461)
Motorolievuldop (→Blz. 458)
Oliepeilstok
(→Blz. 456)
Brandstoffilter (→Blz. 467)Zekeringenkast (→Blz. 496)
Accu (→Blz. 463)
Elektrische koelventilatoren
Condensor (→Blz. 463)
Intercooler (→Blz. 463)
Radiateur (→Blz. 463)1
2
3
4
5
6
7
8
9
10
11
AVENSIS_OM_OM20C79E_(EE).book Page 454 Friday, September 15, 2017 11:12 AM

4557-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

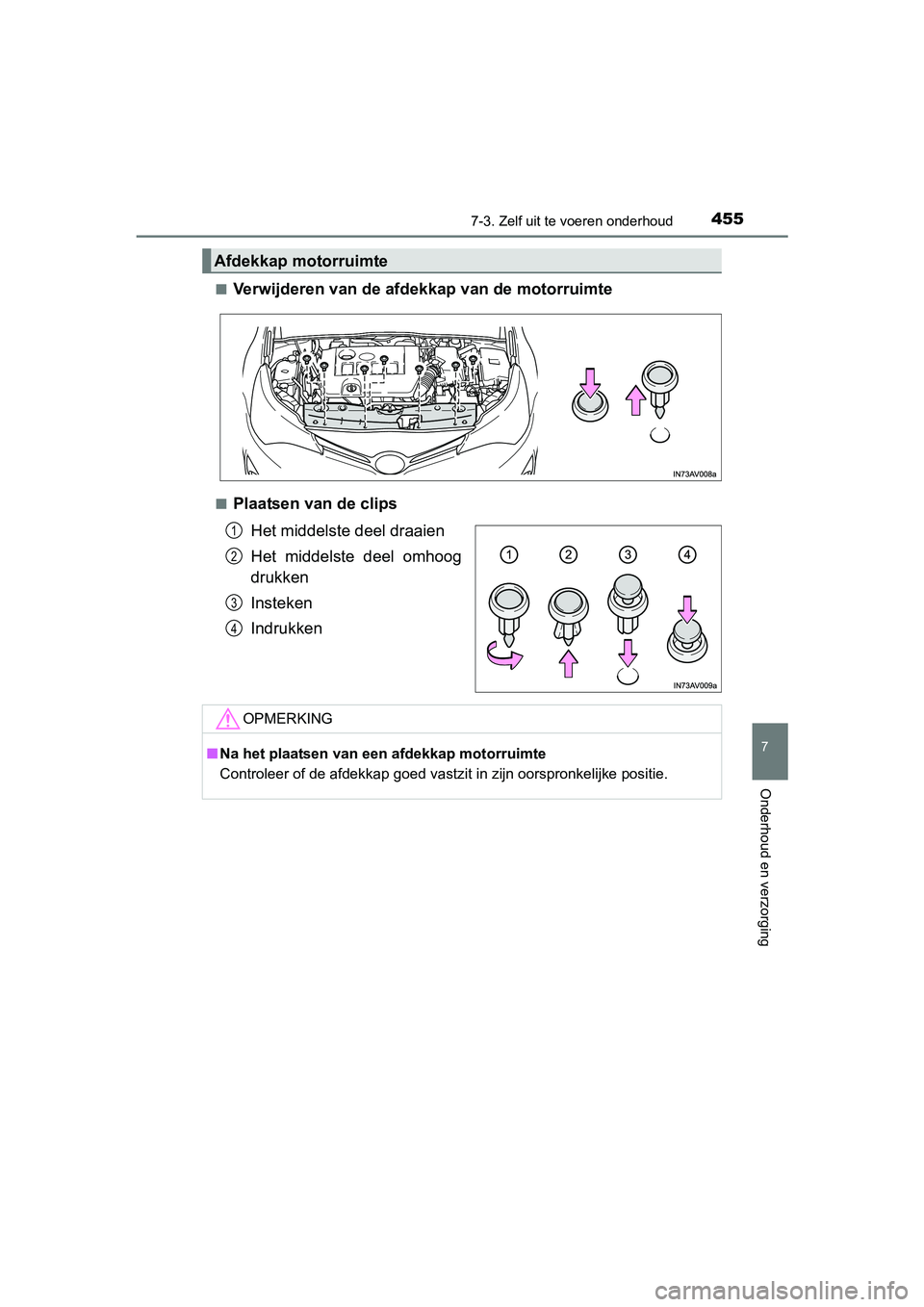

■Verwijderen van de afdekkap van de motorruimte
■Plaatsen van de clips
Het middelste deel draaien
Het middelste deel omhoog
drukken
Insteken
Indrukken
Afdekkap motorruimte
1
2
3
4
OPMERKING
■Na het plaatsen van een afdekkap motorruimte
Controleer of de afdekkap goed vastzit in zijn oorspronkelijke positie.
