2018 TOYOTA AVENSIS Instructieboekje (in Dutch)

4967-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)

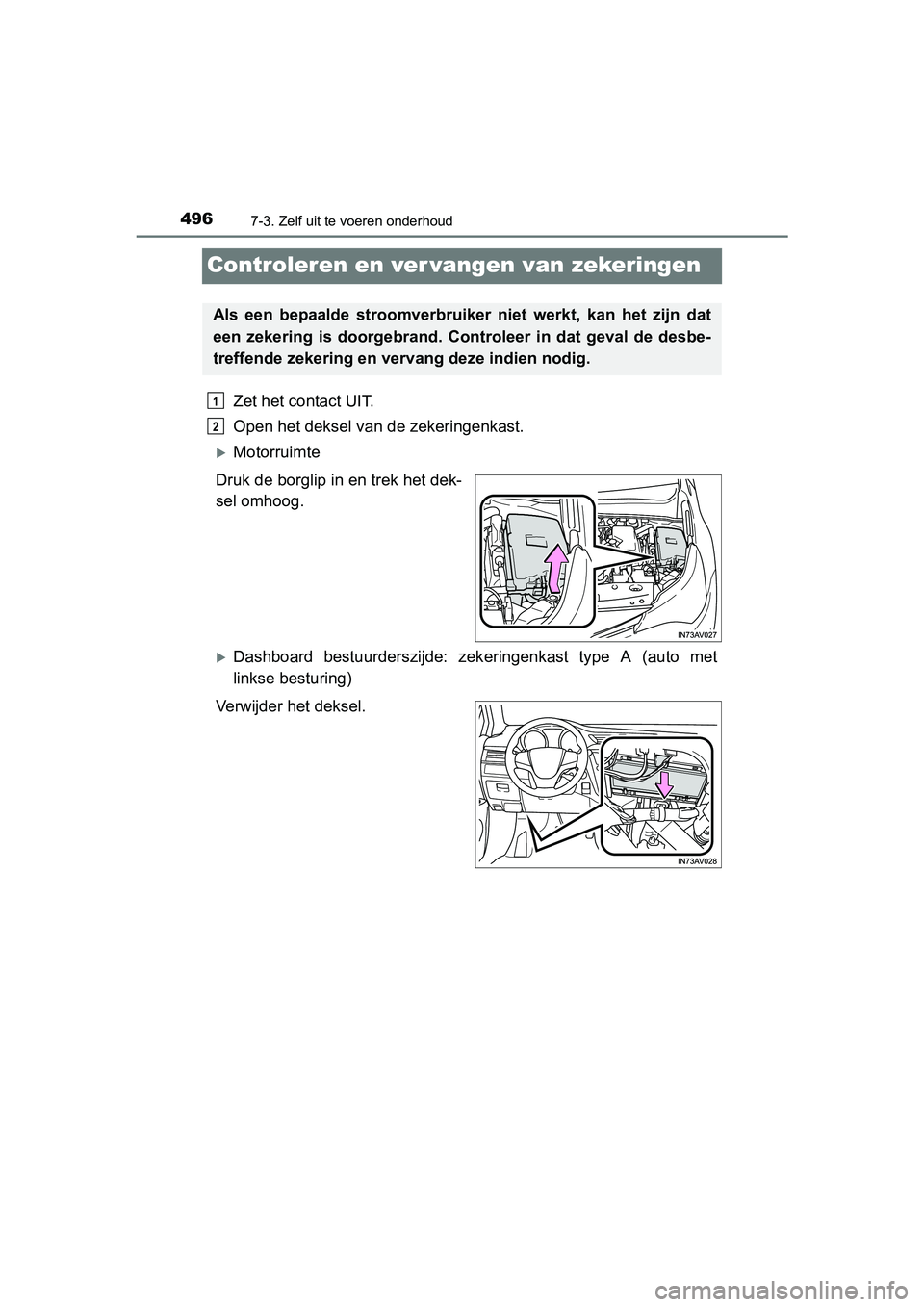

Controleren en ver vangen van zekeringen
Zet het contact UIT.
Open het deksel van de zekeringenkast.
Motorruimte
Druk de borglip in en trek het dek-
sel omhoog.
Dashboard bestuurderszijde: zekeringenkast type A (auto met
linkse besturing)
Verwijder het deksel.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Controleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
1
2
AVENSIS_OM_OM20C79E_(EE).book Page 496 Friday, September 15, 2017 11:12 AM

4977-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

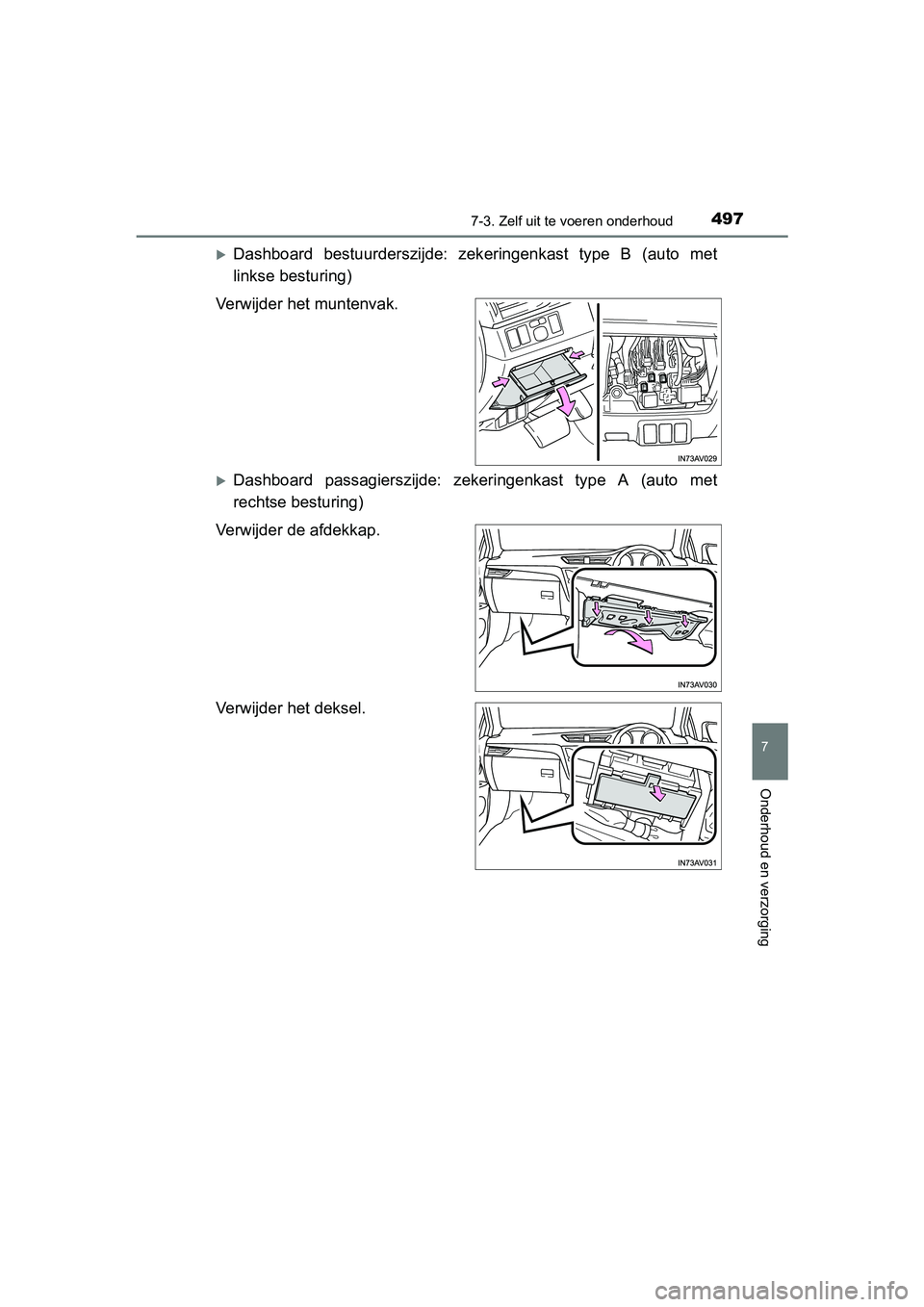

Dashboard bestuurderszijde: zekeringenkast type B (auto met
linkse besturing)
Verwijder het muntenvak.
Dashboard passagierszijde: zekeringenkast type A (auto met
rechtse besturing)
Verwijder de afdekkap.
Verwijder het deksel.
AVENSIS_OM_OM20C79E_(EE).book Page 497 Friday, September 15, 2017 11:12 AM

4987-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)

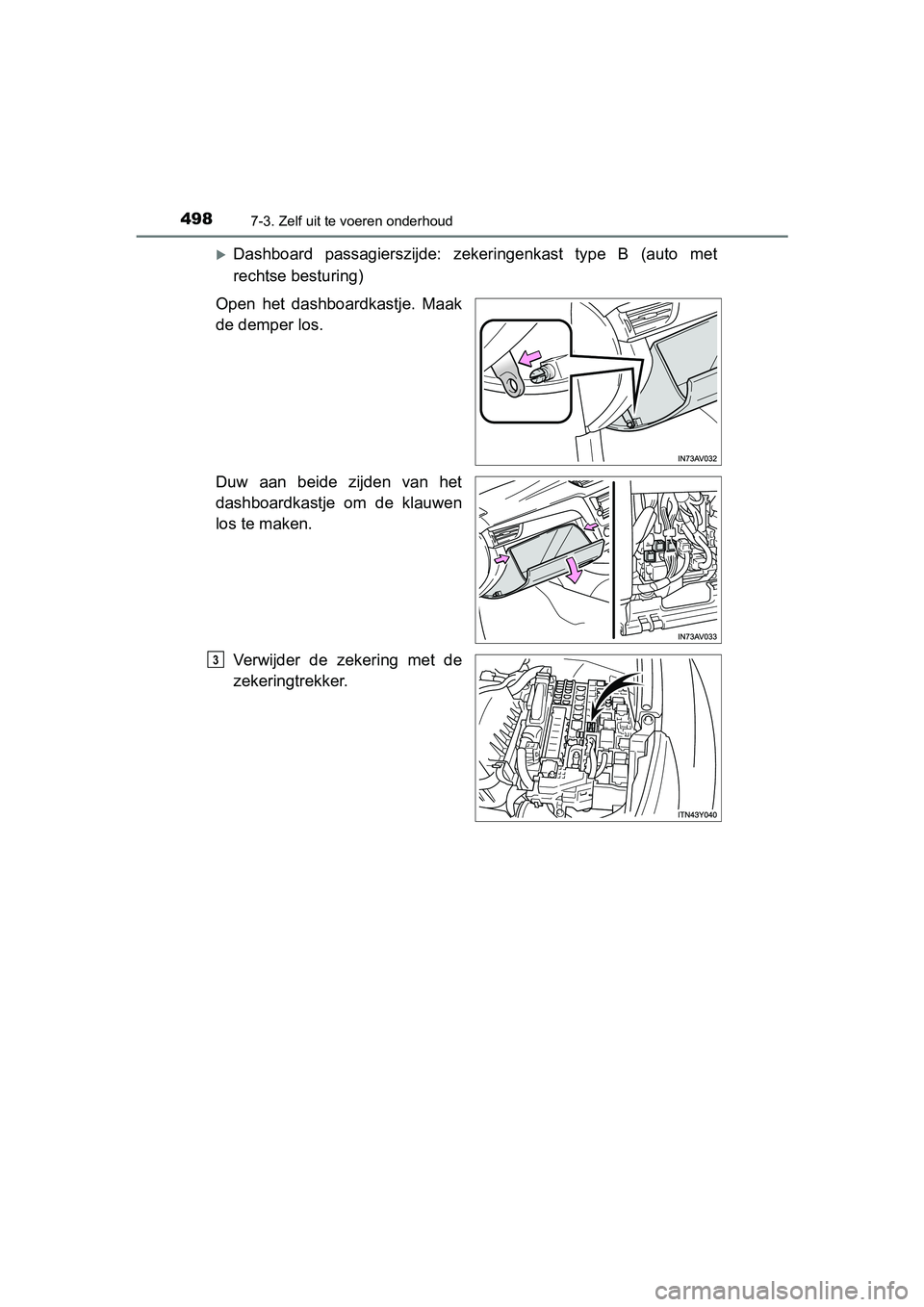

Dashboard passagierszijde: zekeringenkast type B (auto met
rechtse besturing)
Open het dashboardkastje. Maak
de demper los.
Duw aan beide zijden van het
dashboardkastje om de klauwen
los te maken.
Verwijder de zekering met de
zekeringtrekker.
3
AVENSIS_OM_OM20C79E_(EE).book Page 498 Friday, September 15, 2017 11:12 AM

4997-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

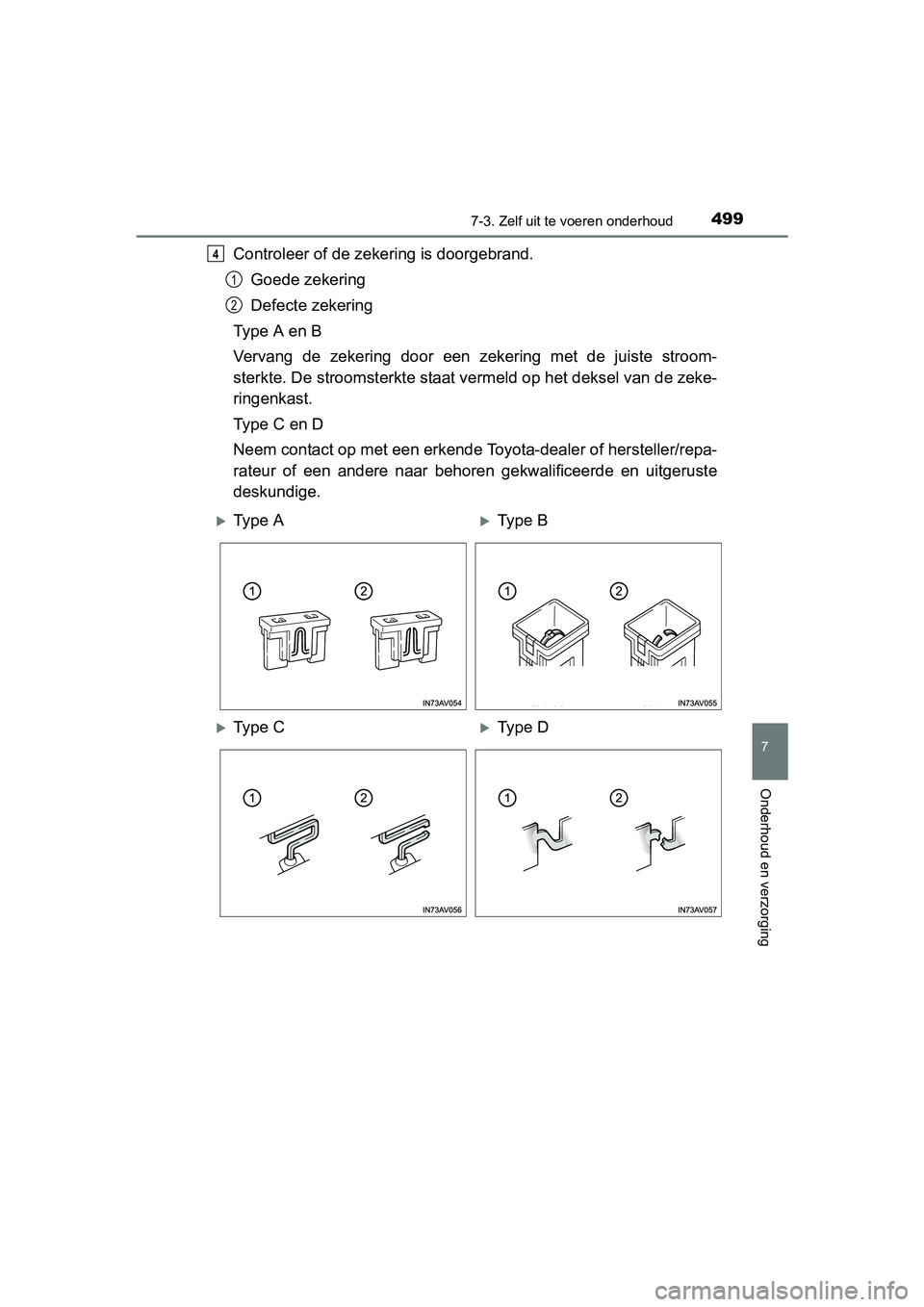

Controleer of de zekering is doorgebrand.
Goede zekering
Defecte zekering
Type A en B
Vervang de zekering door een zekering met de juiste stroom-
sterkte. De stroomsterkte staat vermeld op het deksel van de zeke-
ringenkast.
Ty p e C e n D
Neem contact op met een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.4
1
2
Ty p e AType B
Ty p e CType D
AVENSIS_OM_OM20C79E_(EE).book Page 499 Friday, September 15, 2017 11:12 AM

5007-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)

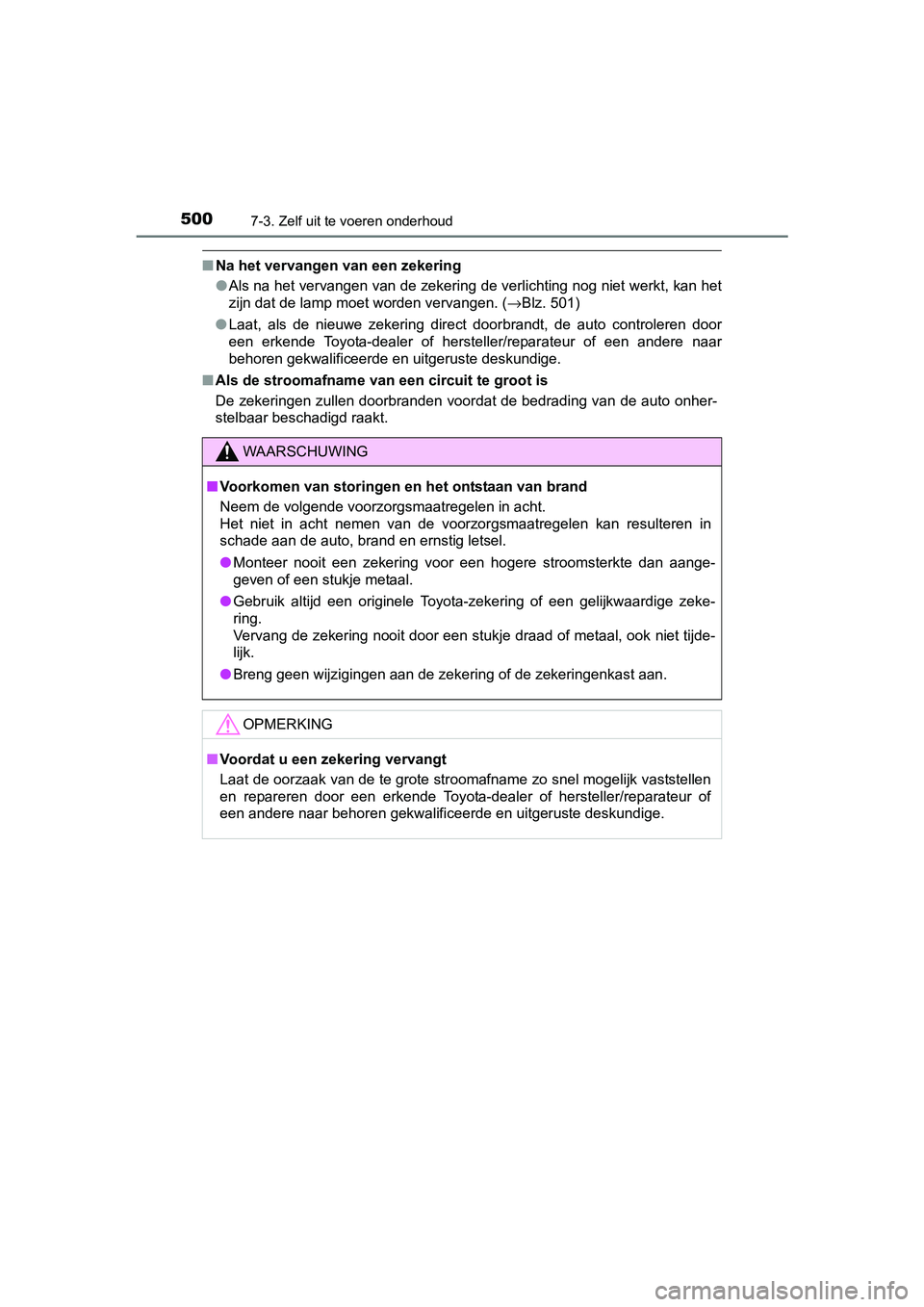

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden vervangen. (→Blz. 501)
●Laat, als de nieuwe zekering direct doorbrandt, de auto controleren door
een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de auto onher-
stelbaar beschadigd raakt.
WAARSCHUWING
■Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig letsel.
●Monteer nooit een zekering voor een hogere stroomsterkte dan aange-
geven of een stukje metaal.
●Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
●Breng geen wijzigingen aan de zekering of de zekeringenkast aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
AVENSIS_OM_OM20C79E_(EE).book Page 500 Friday, September 15, 2017 11:12 AM

5017-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

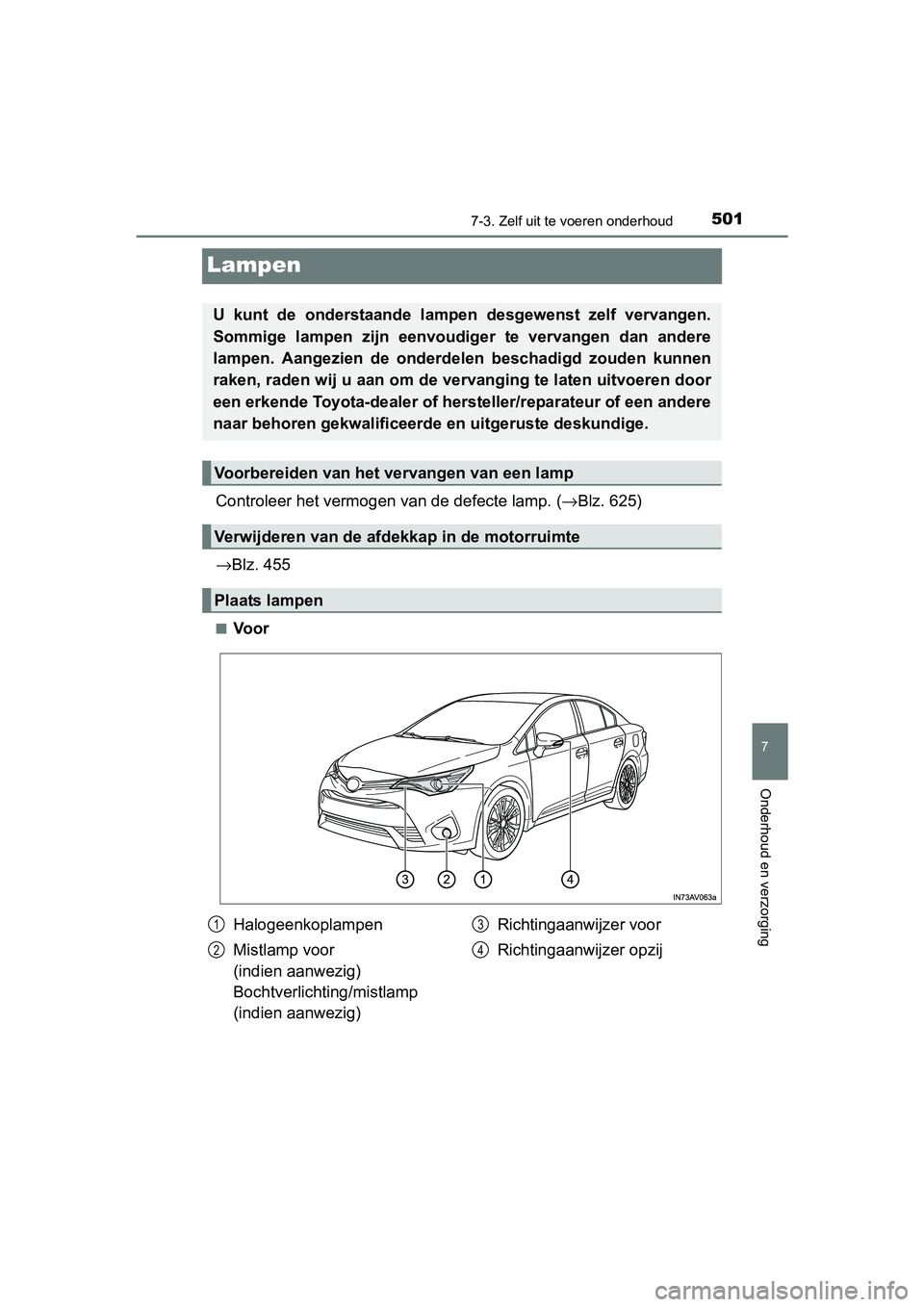

Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 625)
→Blz. 455
■Voor
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderdelen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Verwijderen van de afdekkap in de motorruimte
Plaats lampen
Halogeenkoplampen
Mistlamp voor
(indien aanwezig)
Bochtverlichting/mistlamp
(indien aanwezig)Richtingaanwijzer voor
Richtingaanwijzer opzij1
2
3
4
AVENSIS_OM_OM20C79E_(EE).book Page 501 Friday, September 15, 2017 11:12 AM

5027-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)■

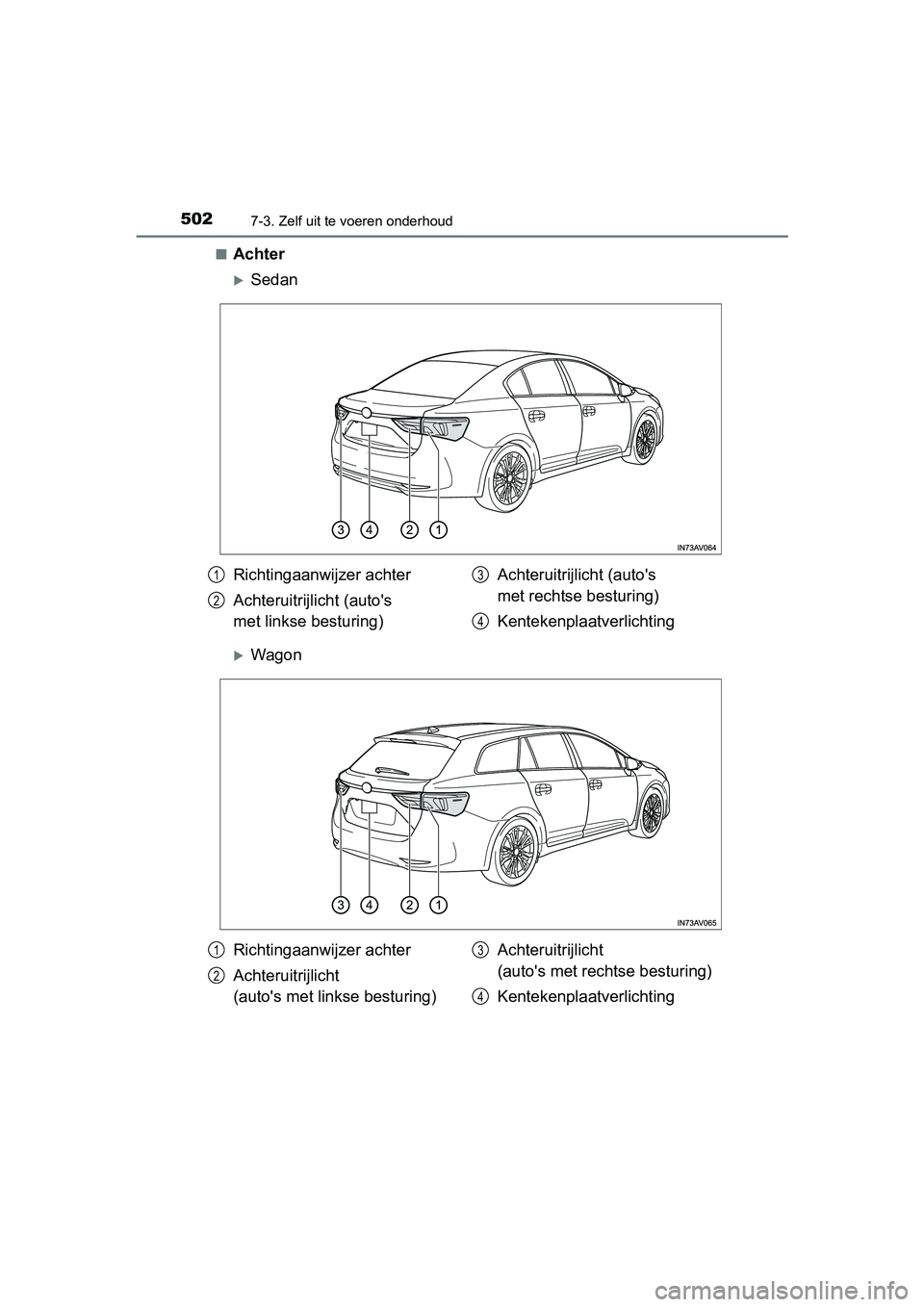

Achter
Sedan
Wagon
Richtingaanwijzer achter
Achteruitrijlicht (auto's
met linkse besturing)Achteruitrijlicht (auto's
met rechtse besturing)
Kentekenplaatverlichting1
2
3
4
Richtingaanwijzer achter
Achteruitrijlicht
(auto's met linkse besturing)Achteruitrijlicht
(auto's met rechtse besturing)
Kentekenplaatverlichting1
2
3
4
AVENSIS_OM_OM20C79E_(EE).book Page 502 Friday, September 15, 2017 11:12 AM

5037-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

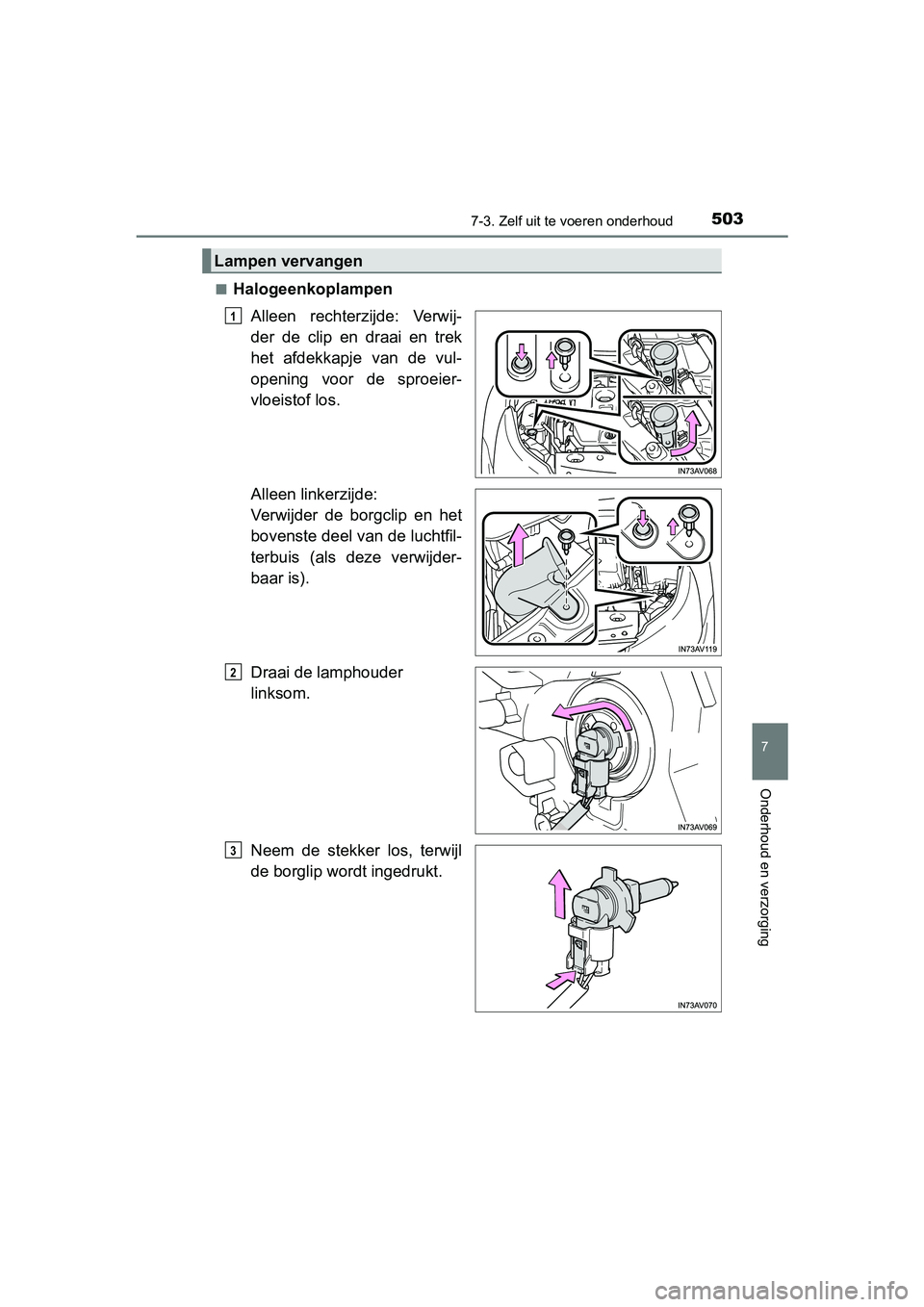

■Halogeenkoplampen
Alleen rechterzijde: Verwij-
der de clip en draai en trek
het afdekkapje van de vul-
opening voor de sproeier-
vloeistof los.
Alleen linkerzijde:
Verwijder de borgclip en het
bovenste deel van de luchtfil-
terbuis (als deze verwijder-
baar is).
Draai de lamphouder
linksom.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Lampen vervangen
1
2
3
