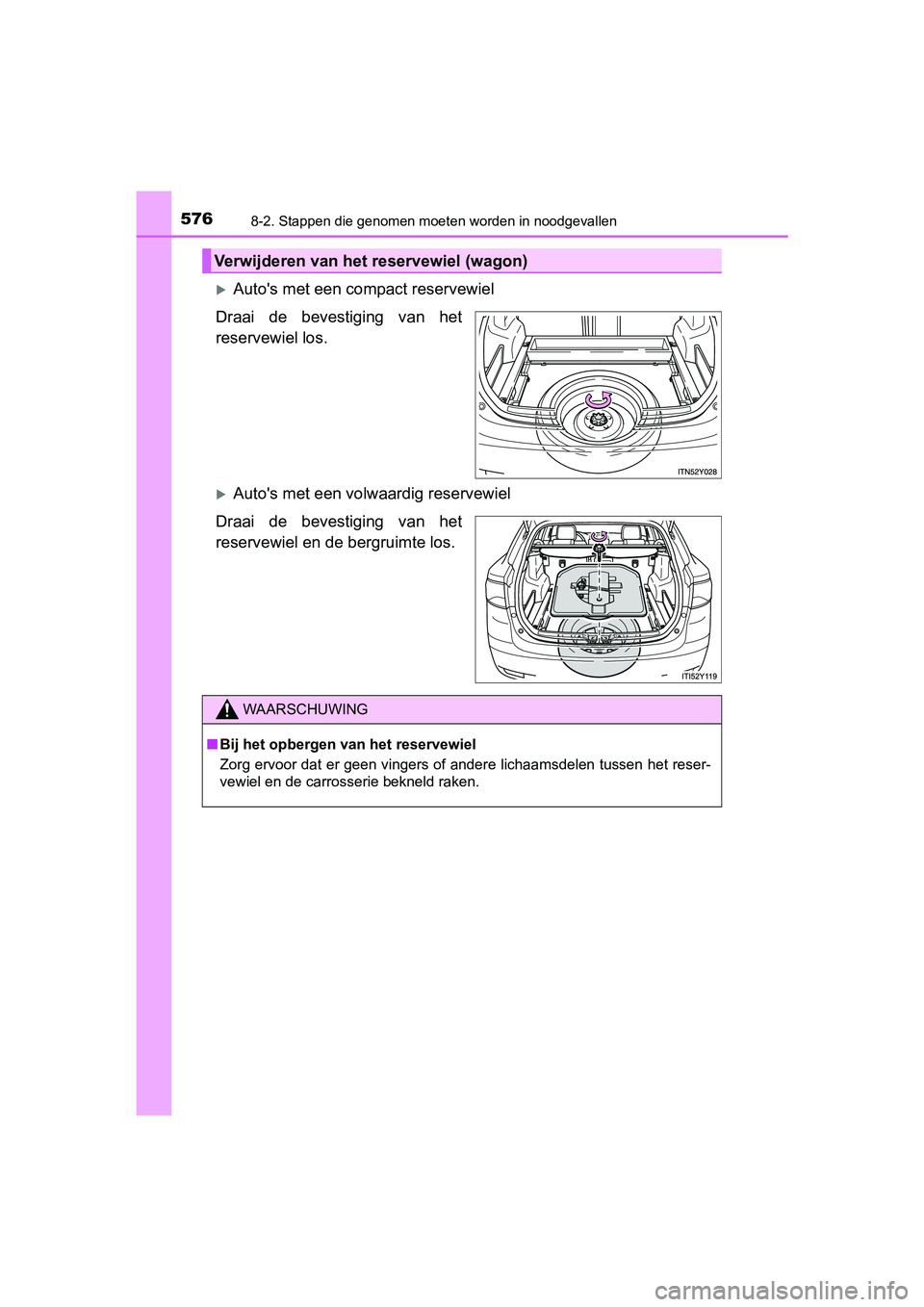

2018 TOYOTA AVENSIS Instructieboekje (in Dutch)

5768-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C79E_(EE)
Auto's met een compact reservewiel
Draai de bevestiging van het
reservewiel los.
Auto's met een volwaardig reservewiel
Draai de bevestiging van het
reservewiel en de bergruimte los.
Verwijderen van het reservewiel (wagon)
WAARSCHUWING
■Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het reser-
vewiel en de carrosserie bekneld raken.
AVENSIS_OM_OM20C79E_(EE).book Page 576 Friday, September 15, 2017 11:12 AM

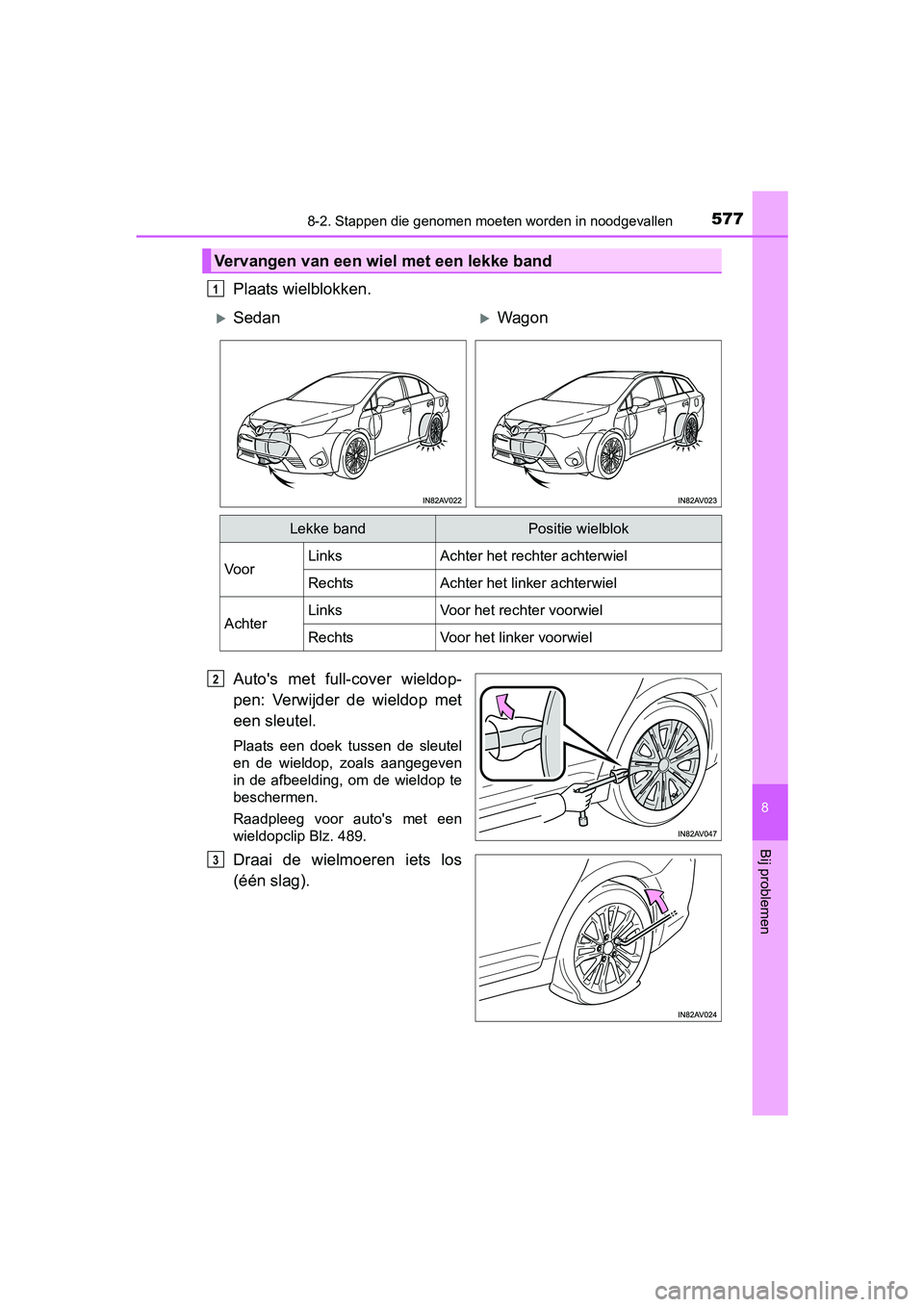

5778-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C79E_(EE)
8
Bij problemen
Plaats wielblokken.
Auto's met full-cover wieldop-
pen: Verwijder de wieldop met
een sleutel.
Plaats een doek tussen de sleutel
en de wieldop, zoals aangegeven
in de afbeelding, om de wieldop te
beschermen.
Raadpleeg voor auto's met een
wieldopclip Blz. 489.
Draai de wielmoeren iets los
(één slag).
Vervangen van een wiel met een lekke band
1
SedanWagon
Lekke bandPositie wielblok
VoorLinks Achter het rechter achterwiel
Rechts Achter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
3
AVENSIS_OM_OM20C79E_(EE).book Page 577 Friday, September 15, 2017 11:12 AM

5788-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C79E_(EE)
Draai deel van de krik met de hand aan totdat de uitsparing in de
kop van de krik in contact komt met het kriksteunpunt.
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
4A
SedanWagon
5
6
AVENSIS_OM_OM20C79E_(EE).book Page 578 Friday, September 15, 2017 11:12 AM

5798-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C79E_(EE)
8
Bij problemen
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken van de auto.
WAARSCHUWING
■Vervangen van een wiel met een lekke band
●Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Probeer de naafdop niet met de hand te verwijderen. Neem voldoende
voorzichtigheid in acht om letsel te voorkomen.
• Plaats een beschadigde naafdop niet opnieuw, omdat deze tijdens het
rijden los kan raken.
●Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervangen van een wiel de moeren met
een aanhaalmoment van 103 Nm (10,5 kgm, 76 ft.lbf) vastzetten.
Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat
de wielmoeren los raken, waardoor de wielen van de auto af kunnen
lopen en een ongeval met ernstig letsel als gevolg kan ontstaan.
• Plaats de wielmoeren met de schuine kant naar het wiel toe. (→Blz.
489)
Plaatsen van het reservewiel
1
AVENSIS_OM_OM20C79E_(EE).book Page 579 Friday, September 15, 2017 11:12 AM

5808-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C79E_(EE)
Plaats het wiel en draai elke wielmoer met de hand ongeveer in
dezelfde mate vast.
Stalen velg vervangen door een stalen velg (met compact reserve-
wiel)
Draai de moeren vast tot het
tapse gedeelte aanligt tegen de
velg.
Vervangen van een lichtmetalen velg door een stalen velg (ook met
compact reservewiel)
Draai de moeren vast tot het
tapse gedeelte aanligt tegen de
velg.
Vervangen van een lichtmetalen velg door een lichtmetalen velg
Draai de wielmoeren zover vast
totdat de sluitringen contact
maken met de velg.
2
Ve l g
Taps gedeelte
Taps gedeelte
Ve l g
Ruiten-
sproeier
Ve l g
AVENSIS_OM_OM20C79E_(EE).book Page 580 Friday, September 15, 2017 11:12 AM

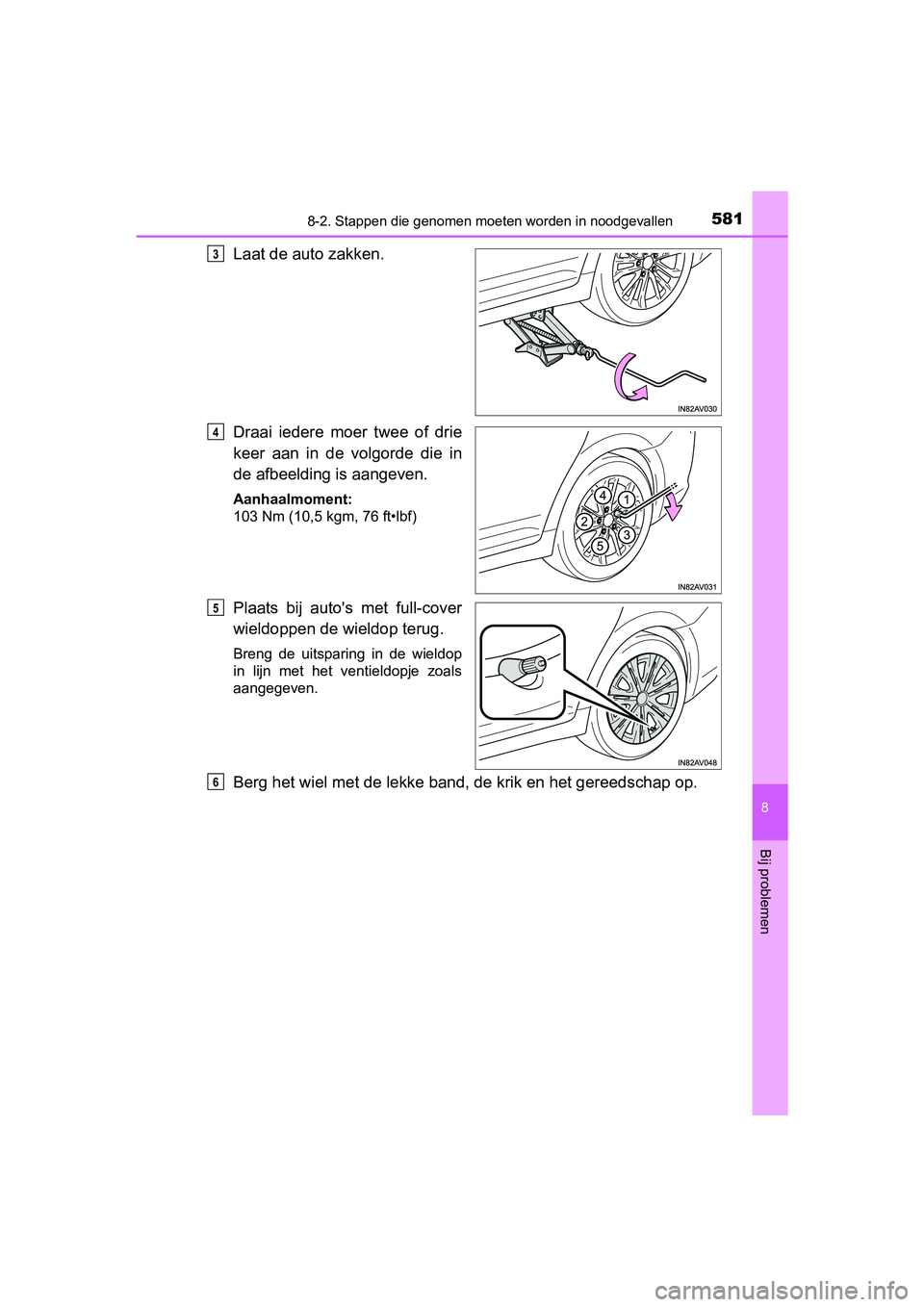

5818-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C79E_(EE)
8
Bij problemen
Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Plaats bij auto's met full-cover
wieldoppen de wieldop terug.
Breng de uitsparing in de wieldop
in lijn met het ventieldopje zoals
aangegeven.
Berg het wiel met de lekke band, de krik en het gereedschap op.
3
4
5
6
AVENSIS_OM_OM20C79E_(EE).book Page 581 Friday, September 15, 2017 11:12 AM

5828-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C79E_(EE)
■Het volwaardige reservewiel
●Bij auto's met een bandenspanningswaarschuwingssysteem heeft het vol-
waardige reservewiel een aanduiding TEMPORARY USE ONLY (alleen
voor tijdelijk gebruik) op de buitenzijde van het wiel.
Gebruik het volwaardige reservewiel alleen tijdelijk en alleen in noodgeval-
len.
●Controleer de bandenspanning van het volwaardige reservewiel.
(→Blz. 623)
■Het compacte reservewiel
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
●Controleer de bandenspanning van het compacte reservewiel. (→Blz. 623)
■Bij gebruik van het reservewiel (auto's met bandenspanningswaarschu-
wingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wordt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het reservewiel monteert nadat het waarschuwingslampje voor een lage ban-
denspanning is gaan branden, dit lampje blijven branden.
■Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs (auto's met een compact reservewiel)
Plaats het compacte reservewiel aan de achterzijde van de auto. Voer onder-
staande stappen uit en monteer sneeuwkettingen op de voorwielen.
Monteer het compacte reservewiel links of rechts achter.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer sneeuwkettingen op de voorwielen.
1
2
3
AVENSIS_OM_OM20C79E_(EE).book Page 582 Friday, September 15, 2017 11:12 AM

5838-2. Stappen die genomen moeten worden in noodgevallen
AVENSIS_OM_OM20C79E_(EE)
8
Bij problemen
■Verklaring voor de krik
AVENSIS_OM_OM20C79E_(EE).book Page 583 Friday, September 15, 2017 11:12 AM
