2018 TOYOTA AVENSIS Instructieboekje (in Dutch)

4567-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)

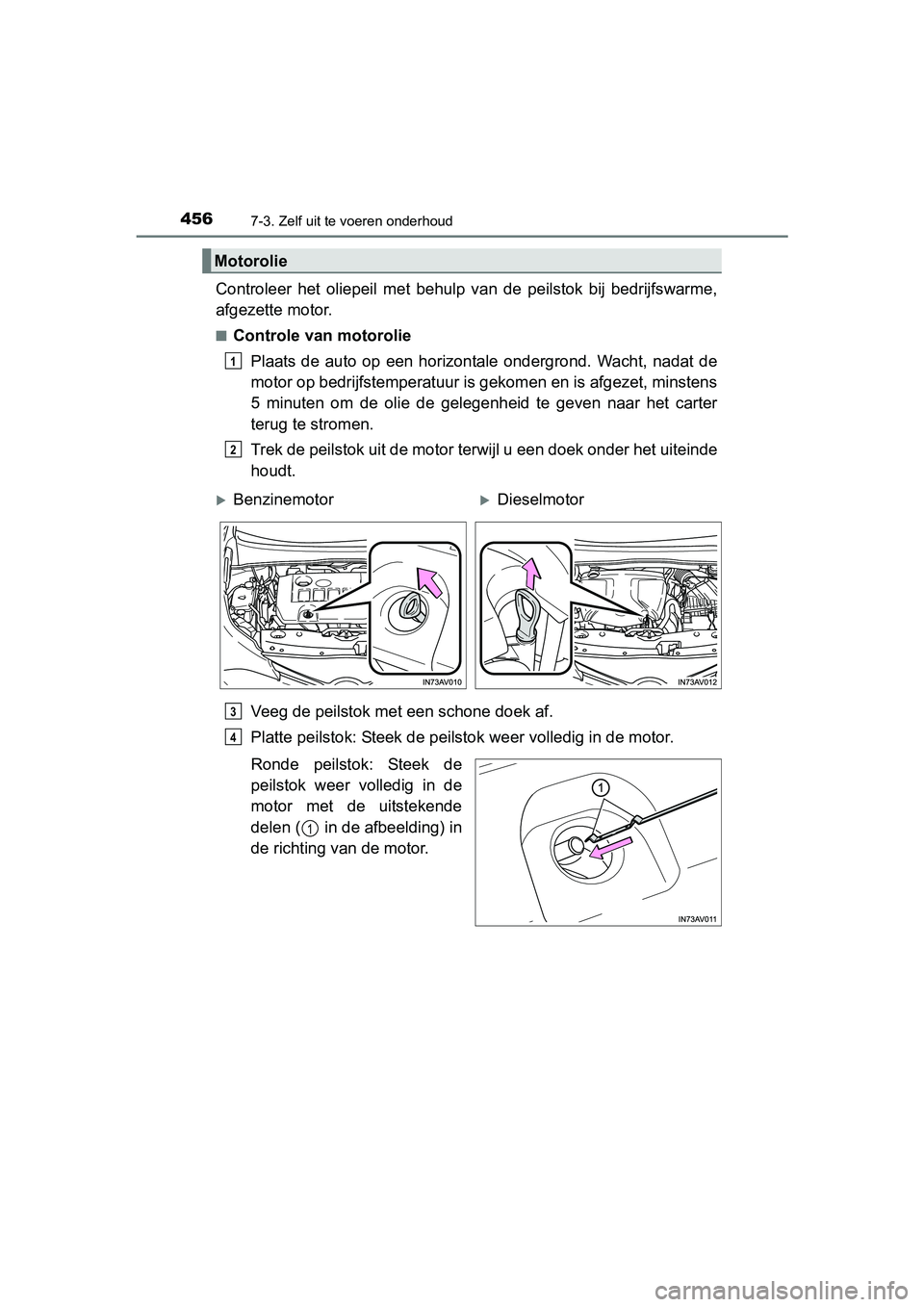

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motorolie
Plaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is gekomen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor terwijl u een doek onder het uiteinde
houdt.
Veeg de peilstok met een schone doek af.
Platte peilstok: Steek de peilstok weer volledig in de motor.
Ronde peilstok: Steek de
peilstok weer volledig in de
motor met de uitstekende
delen ( in de afbeelding) in
de richting van de motor.
Motorolie
1
2
BenzinemotorDieselmotor
3
4
1
AVENSIS_OM_OM20C79E_(EE).book Page 456 Friday, September 15, 2017 11:12 AM

4577-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging
Trek de peilstok uit de motor en controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de auto en
het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.
5
1
2
3
Platte peilstokRonde peilstok type A
Ronde peilstok type B
Meetzijde
6
AVENSIS_OM_OM20C79E_(EE).book Page 457 Friday, September 15, 2017 11:12 AM

4587-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)■

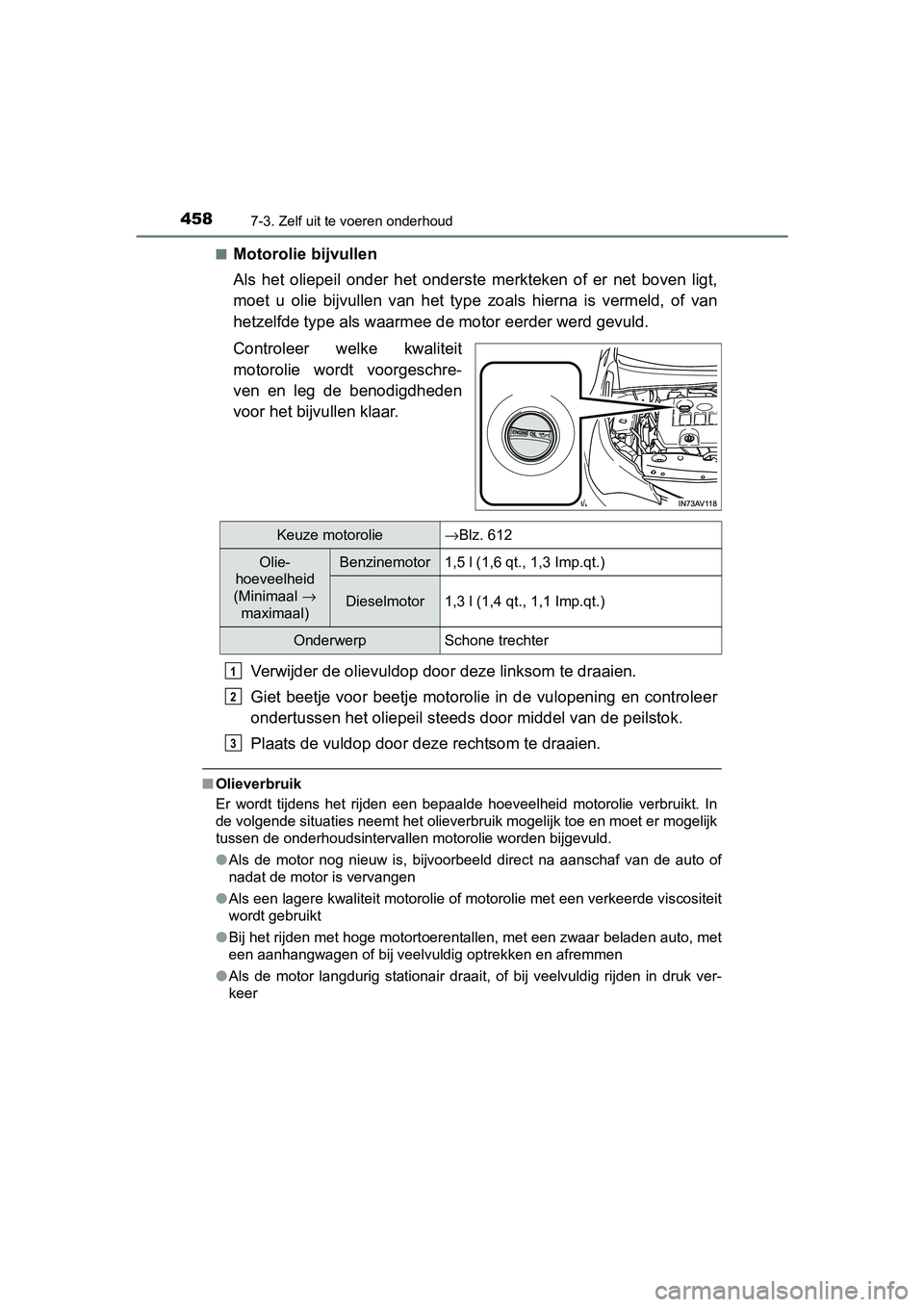

Motorolie bijvullen
Als het oliepeil onder het onderste merkteken of er net boven ligt,
moet u olie bijvullen van het type zoals hierna is vermeld, of van
hetzelfde type als waarmee de motor eerder werd gevuld.
Controleer welke kwaliteit
motorolie wordt voorgeschre-
ven en leg de benodigdheden
voor het bijvullen klaar.
Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de vuldop door deze rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
●Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
●Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
●Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
Keuze motorolie→Blz. 612
Olie-
hoeveelheid
(Minimaal →
maximaal)Benzinemotor 1,5 l (1,6 qt., 1,3 Imp.qt.)
Dieselmotor 1,3 l (1,4 qt., 1,1 Imp.qt.)
Onderwerp Schone trechter
1
2
3
AVENSIS_OM_OM20C79E_(EE).book Page 458 Friday, September 15, 2017 11:12 AM

4597-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

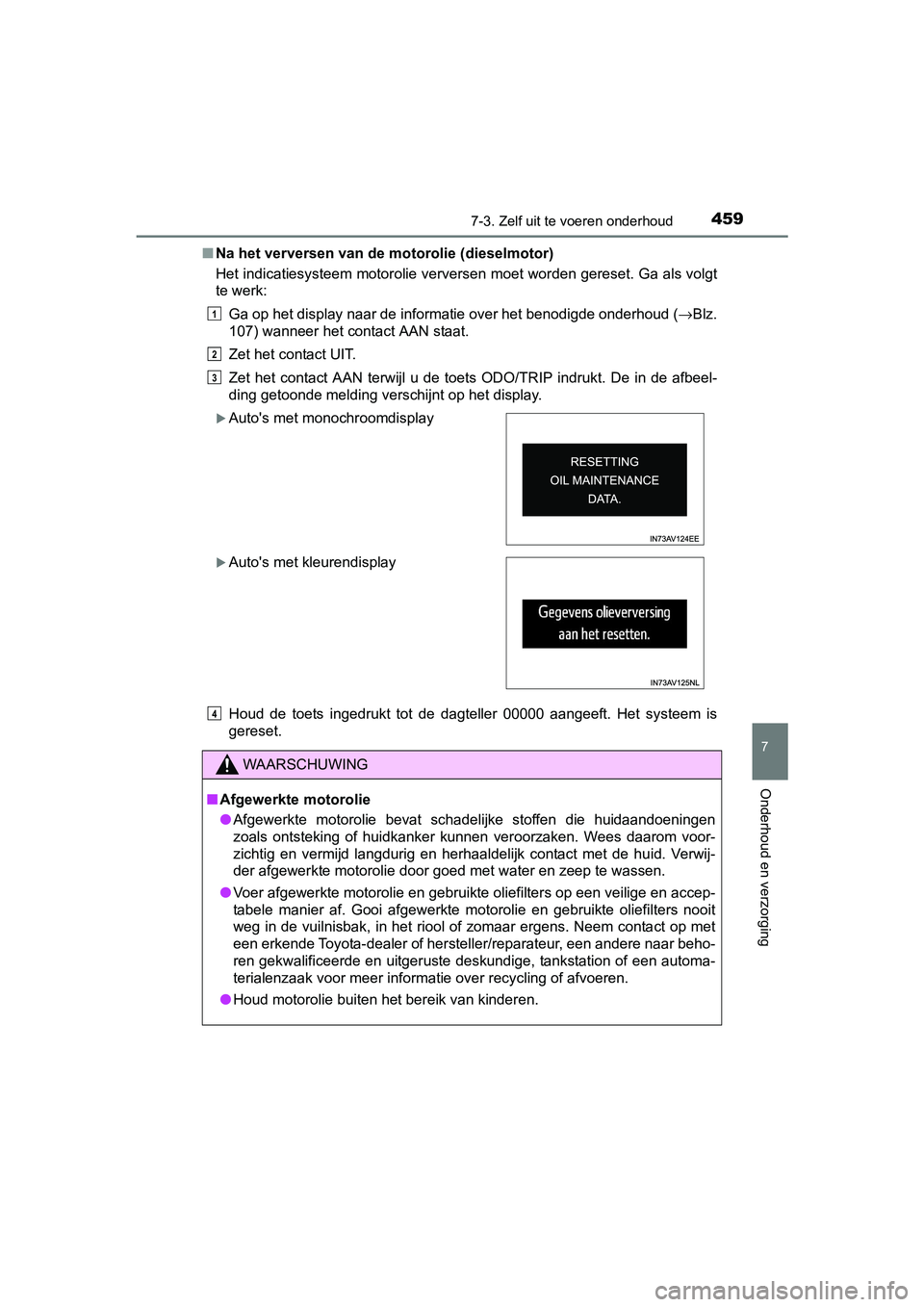

■Na het verversen van de motorolie (dieselmotor)
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Ga op het display naar de informatie over het benodigde onderhoud (→Blz.
107) wanneer het contact AAN staat.
Zet het contact UIT.
Zet het contact AAN terwijl u de toets ODO/TRIP indrukt. De in de afbeel-
ding getoonde melding verschijnt op het display.
Houd de toets ingedrukt tot de dagteller 00000 aangeeft. Het systeem is
gereset.
Auto's met monochroomdisplay
Auto's met kleurendisplay
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
●Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens. Neem contact op met
een erkende Toyota-dealer of hersteller/reparateur, een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige, tankstation of een automa-
terialenzaak voor meer informatie over recycling of afvoeren.
●Houd motorolie buiten het bereik van kinderen.
1
2
3
4
AVENSIS_OM_OM20C79E_(EE).book Page 459 Friday, September 15, 2017 11:12 AM

4607-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij; het oliepeil mag nooit boven het bovenste merkte-
<004e004800510003004e0052005000480051000f0003004400440051004a0048005d004c00480051000300470048000300500052005700520055000300470044005100030045004800560046004b00440047004c004a00470003004e004400510003005500
44004e004800510011[
●Controleer na het olie verversen altijd het oliepeil met de peilstok.
●Controleer of de olievuldop goed is vastgedraaid.
■Motorolie (dieselmotor)
Wanneer u andere motorolie dan originele Toyota-motorolie 5W-30 Pre-
mium Fuel Economy voor 1WW/2WW motoren of een van de goedge-
keurde motoroliën gebruikt, kan de motor beschadigd raken.
Als originele Toyota-motorolie 5W-30 Premium Fuel Economy voor 1WW/
2WW motoren of een van de goedgekeurde motoroliën niet beschikbaar
zijn, kunt u maximaal 1 liter ACEA C3 gebruiken om bij te vullen. Alleen olie
met 0W-30, 5W-30, 0W-40 of 5W-40 is toegestaan. (→Blz. 616)
AVENSIS_OM_OM20C79E_(EE).book Page 460 Friday, September 15, 2017 11:12 AM

4617-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

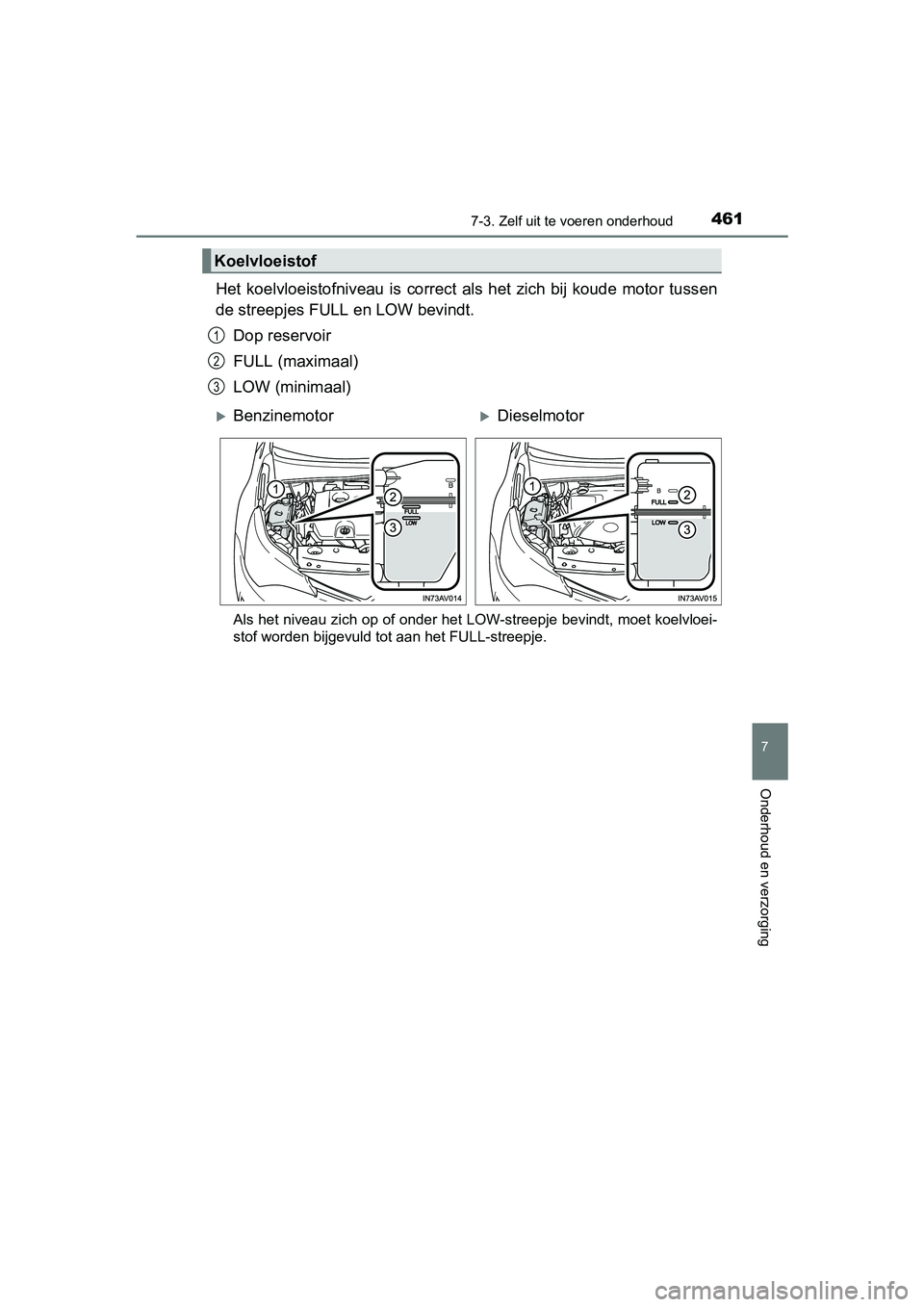

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.
Dop reservoir
FULL (maximaal)
LOW (minimaal)
Als het niveau zich op of onder het LOW-streepje bevindt, moet koelvloei-
stof worden bijgevuld tot aan het FULL-streepje.
Koelvloeistof
1
2
3
BenzinemotorDieselmotor
AVENSIS_OM_OM20C79E_(EE).book Page 461 Friday, September 15, 2017 11:12 AM

4627-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)

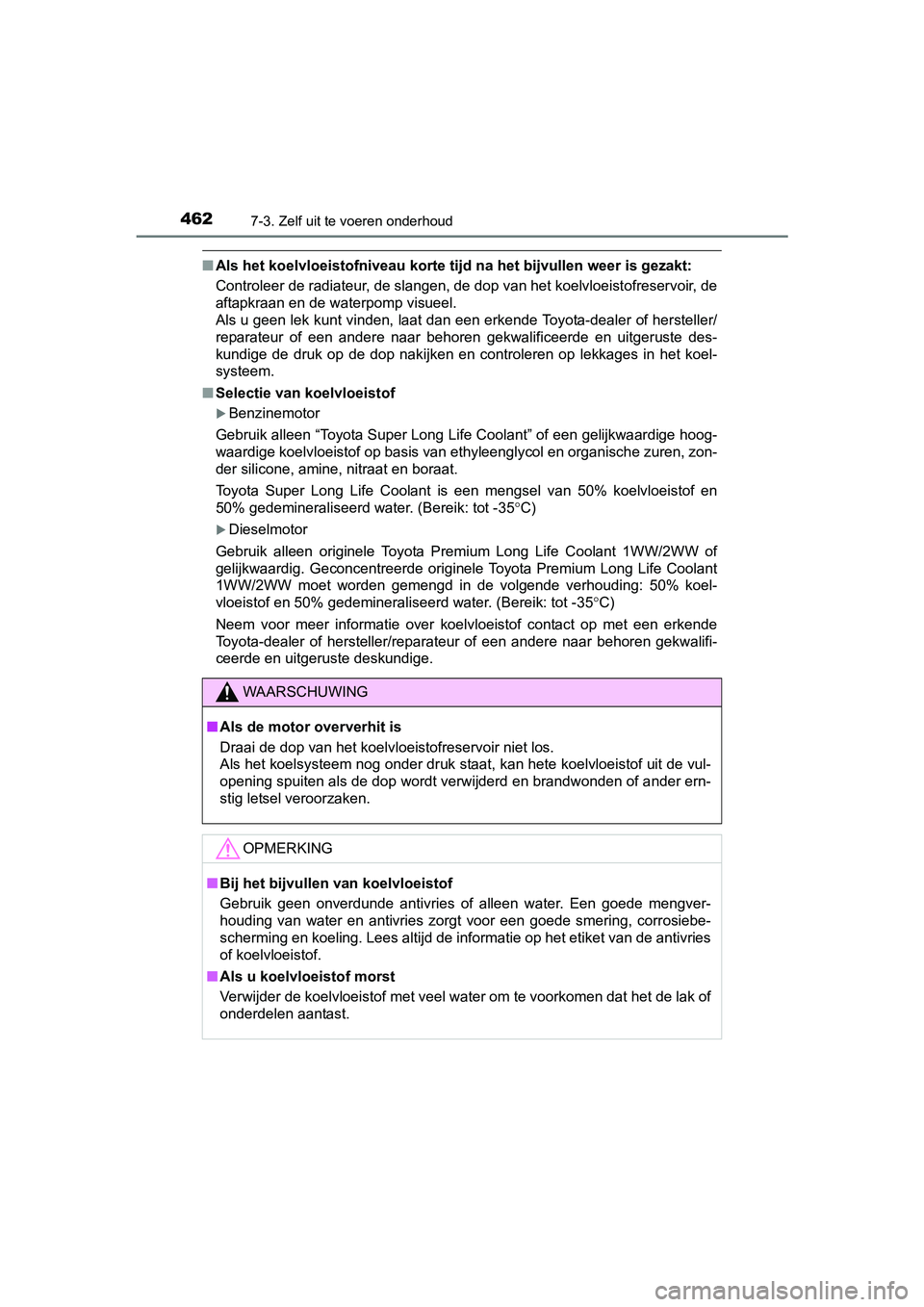

■Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt:
Controleer de radiateur, de slangen, de dop van het koelvloeistofreservoir, de
aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.
■Selectie van koelvloeistof
Benzinemotor
Gebruik alleen “Toyota Super Long Life Coolant” of een gelijkwaardige hoog-
waardige koelvloeistof op basis van ethyleenglycol en organische zuren, zon-
der silicone, amine, nitraat en boraat.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Bereik: tot -35°C)
Dieselmotor
Gebruik alleen originele Toyota Premium Long Life Coolant 1WW/2WW of
gelijkwaardig. Geconcentreerde originele Toyota Premium Long Life Coolant
1WW/2WW moet worden gemengd in de volgende verhouding: 50% koel-
vloeistof en 50% gedemineraliseerd water. (Bereik: tot -35°C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
WAARSCHUWING
■Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
AVENSIS_OM_OM20C79E_(EE).book Page 462 Friday, September 15, 2017 11:12 AM

4637-3. Zelf uit te voeren onderhoud
AVENSIS_OM_OM20C79E_(EE)
7
Onderhoud en verzorging

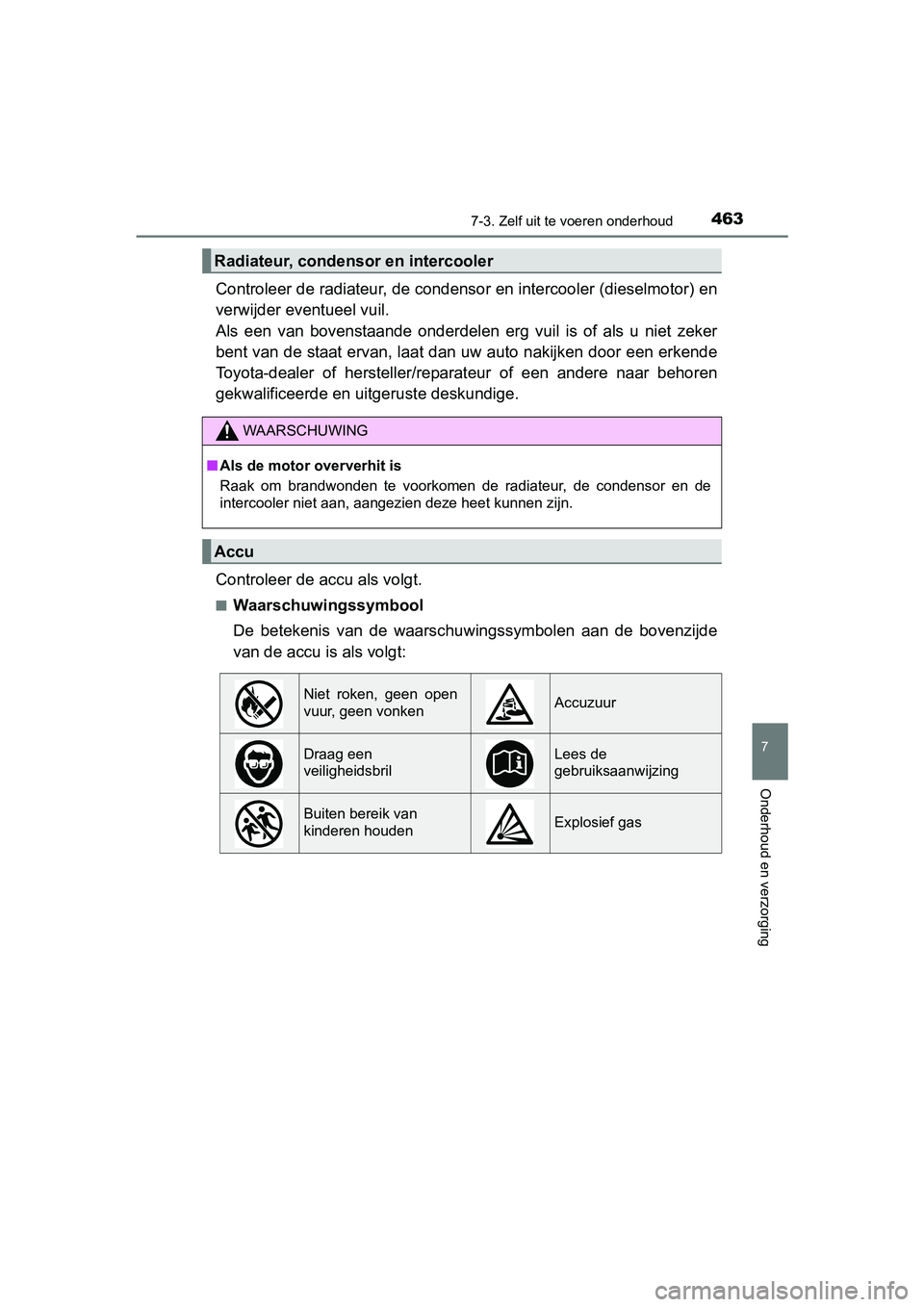

Controleer de radiateur, de condensor en intercooler (dieselmotor) en
verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Controleer de accu als volgt.
■Waarschuwingssymbool
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de accu is als volgt:
Radiateur, condensor en intercooler
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur, de condensor en de
intercooler niet aan, aangezien deze heet kunnen zijn.
Accu
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een
veiligheidsbrilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
AVENSIS_OM_OM20C79E_(EE).book Page 463 Friday, September 15, 2017 11:12 AM
