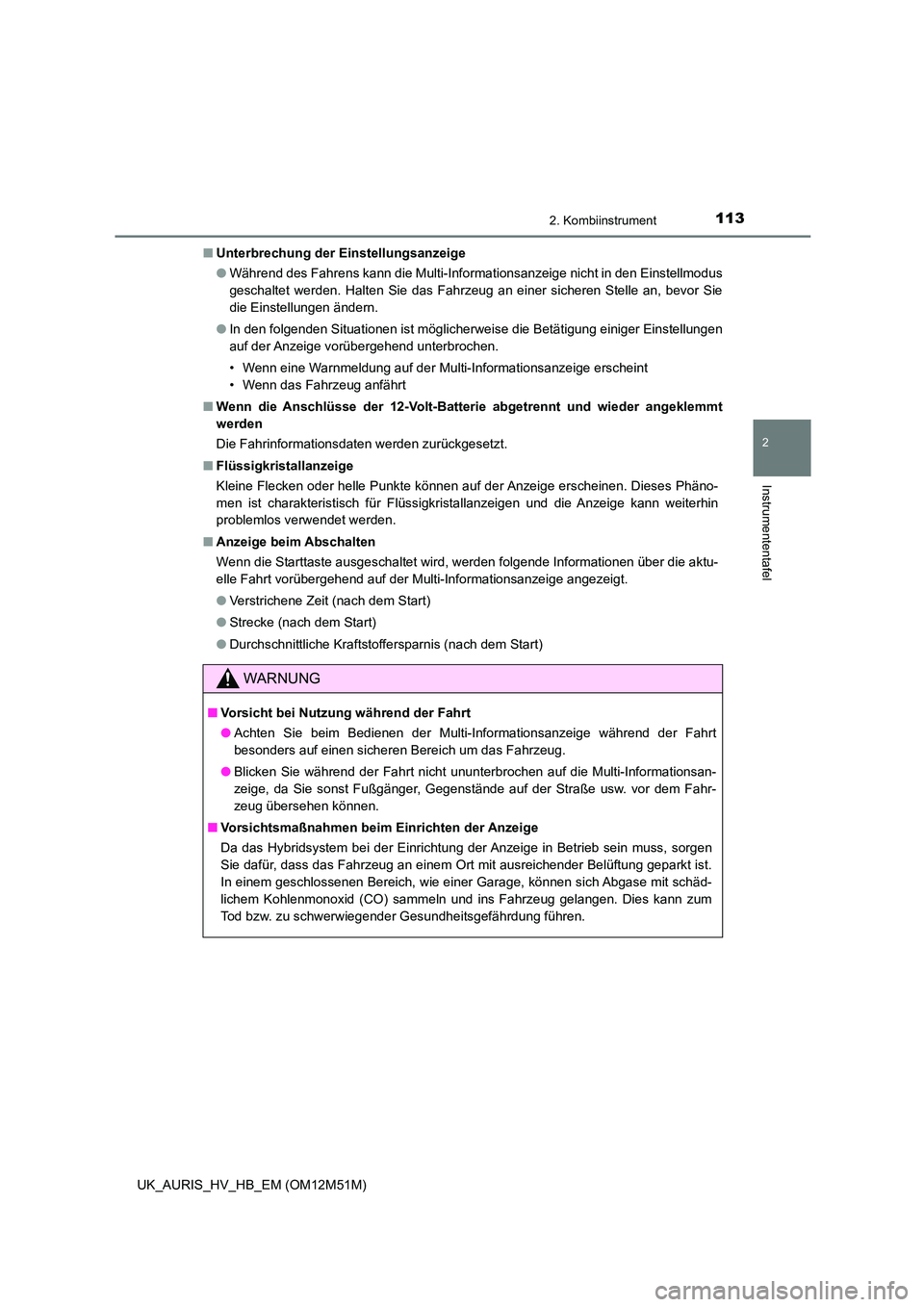

1132. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12M51M)
■ Unterbrechung der Einstellungsanzeige
● Während des Fahrens kann die Multi-Informationsanzeige nicht in den Einstellmodus
geschaltet werden. Halten Sie das Fahrzeug an einer sicheren Stelle an, bevor Sie
die Einstellungen ändern.
● In den folgenden Situationen ist möglicherweise die Betätigung einiger Einstellungen
auf der Anzeige vorübergehend unterbrochen.
• Wenn eine Warnmeldung auf der Multi-Informationsanzeige erscheint
• Wenn das Fahrzeug anfährt
■ Wenn die Anschlüsse der 12-Volt-Batterie abgetrennt und wieder angeklemmt
werden
Die Fahrinformationsdaten werden zurückgesetzt.
■ Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können au f der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkristallanzeigen und die Anzeige kann weiterhin
problemlos verwendet werden.
■ Anzeige beim Abschalten
Wenn die Starttaste ausgeschaltet wird, werden folgende Informationen über die aktu-
elle Fahrt vorübergehend auf der Multi-Informationsanzeige angezeigt.
● Verstrichene Zeit (nach dem Start)
● Strecke (nach dem Start)
● Durchschnittliche Kraftstoffersparnis (nach dem Start)
WARNUNG
■Vorsicht bei Nutzung während der Fahrt
● Achten Sie beim Bedienen der Multi-Informationsanzeige während der Fahrt
besonders auf einen sicheren Bereich um das Fahrzeug.
● Blicken Sie während der Fahrt nicht ununterbrochen auf die Multi-Informationsan-
zeige, da Sie sonst Fußgänger, Gegenstände auf der Straße usw. vor dem Fahr-
zeug übersehen können.
■ Vorsichtsmaßnahmen beim Einrichten der Anzeige
Da das Hybridsystem bei der Einrichtung de r Anzeige in Betrieb sein muss, sorgen
Sie dafür, dass das Fahrzeug an einem Ort mit ausreichender Belüftung geparkt ist.
In einem geschlossenen Bereich, wie einer Garage, können sich Abgase mit schäd-
lichem Kohlenmonoxid (CO) sammeln und ins Fahrzeug gelangen. Dies kann zum
Tod bzw. zu schwerwiegender Gesundheitsgefährdung führen.

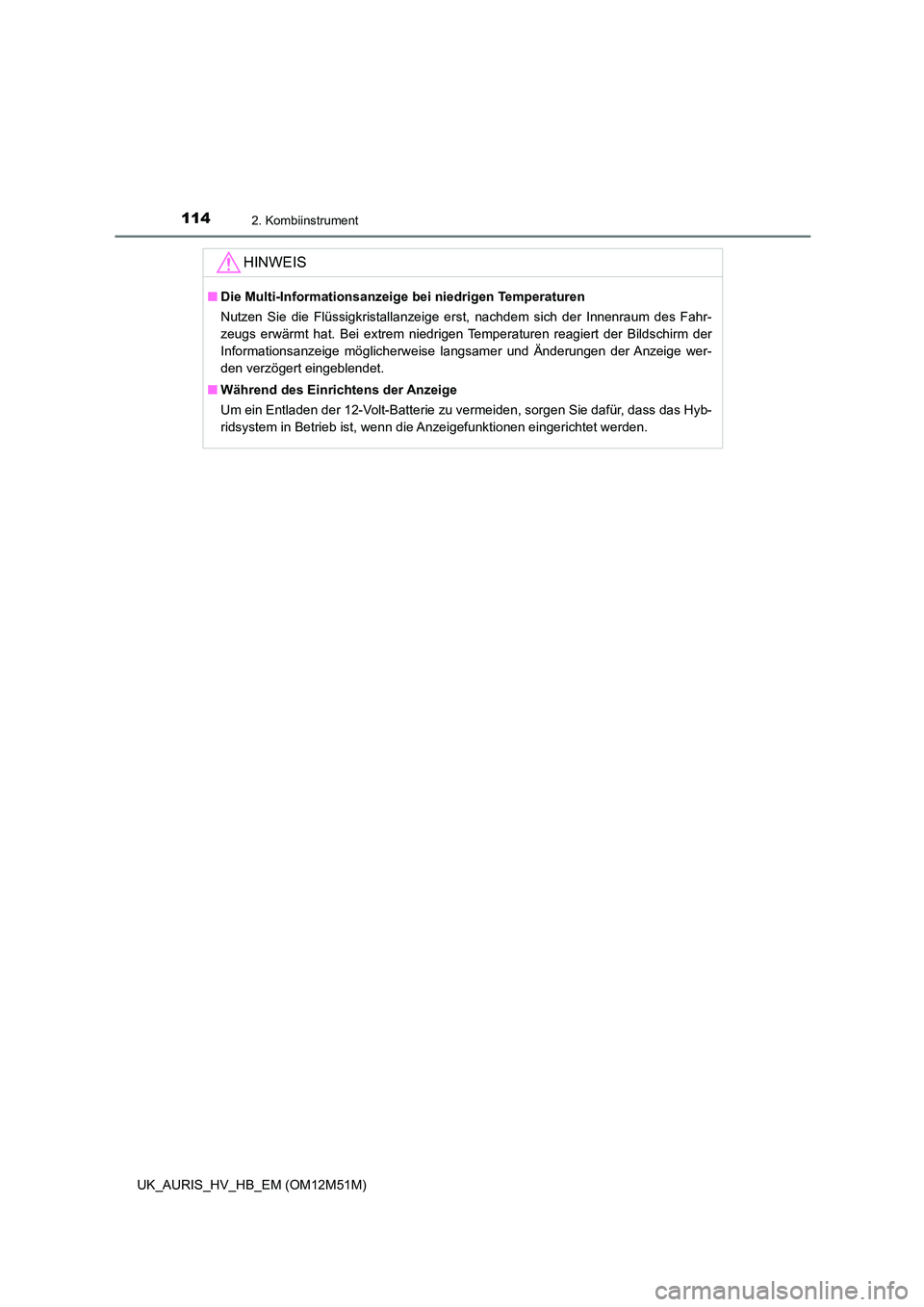

1142. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12M51M)
HINWEIS
■Die Multi-Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise langsamer und Änderungen der Anzeige wer-
den verzögert eingeblendet.
■ Während des Einrichtens der Anzeige
Um ein Entladen der 12-Volt-Batterie zu vermeiden, sorgen Sie dafür, dass das Hyb-
ridsystem in Betrieb ist, wenn die Anzeigefunktionen eingerichtet werden.

1152. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12M51M)
Multi-Informationsanzeige
Navigations-/Multimediasystem (je
nach Ausstattung)
Navigations-/Multimediasystem
Drücken Sie die Taste “CAR” auf dem
Navigations-/Multimediasystem.
Wählen Sie “Energiemonitor”.
Multi-Informationsanzeige
Drücken Sie oder der Steuerschalter für die Instrumente und wählen
Sie . Drücken Sie dann oder , um die Anzeige für den Ener-
giemonitor auszuwählen.
Bildschirm Energi emonitor/Verbrauch
: Je nach Ausstattung
Sie können den Status Ihres Hybridsystems auf der Multi-Informations-
anzeige und auf dem Navigations-/Multimediasystem sehen.
1
2
Energiemonitor

1162. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12M51M)
■Energiemonit orbildschirm
Navigations-/MultimediasystemMulti-Informationsanzeige
Wenn das Fahrzeug
mit dem Elektromo-
tor (Traktionsmotor)
betrieben wird
Wenn das Fahrzeug
mit Benzinmotor
betrieben wird
Wenn das Fahrzeug
sowohl mit dem Ben-
zinmotor als auch
mit dem Elektromo-
tor (Traktionsmotor)
betrieben wird
Wenn das Fahrzeug
die Hybridbatterie
(Traktionsbatterie)
lädt
Wenn kein Energie-
fluss vorhanden ist
Zustand der Hybrid-
batterie (Traktions-
batterie)
Niedrig Voll Niedrig Voll

1172. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12M51M)
Drücken Sie die Taste “CAR” auf
dem Navigations-/Multimediasys-
tem.
Wählen Sie “Reiseinformation”.
■Fahrtinformations-Bildschirm
Zeigt die Durchschnittsge-
schwindigkeit seit dem Starten
des Hybridsystems an.
Reichweite ( S. 119)
Kraftstoffverbrauch in den letz-
ten 15 Minuten
Regenerierte Energie in den
letzten 15 Minuten
Ein Symbol steht für 30 Wh. Bis zu 5 Symbole werden angezeigt.
Zeigt die verstrichene Zeit seit dem Starten des Hybridsystems an.
Zurücksetzen der Verbrauchsdaten
Der durchschnittliche Kraftstoffverbrauch für die letzten 15 Minuten ist
nach Farben in vergangene Durchschnittswerte sowie Durchschnittswerte,
die seit dem letztmaligen Drehen der Starttaste in den Modus ON ermittelt
wurden, unterteilt. Verwenden Sie den angezeigten durchschnittlichen
Kraftstoffverbrauch als Referenz.
Die Abbildung ist nur ein Beispiel.
Fahrtinformationen (Navigations-/Multimediasystem)
1
2
1
2
3
4
5
6

1182. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12M51M)
Drücken Sie die Taste “CAR” auf
dem Navigations-/Multimediasys-
tem.
Wählen Sie “Frühere Aufnahme”.
■Bildschirm letzter Datensatz
Bester aufgezeichneter Kraft-
stoffverbrauch
Zuvor aufgezeichneter Kraft-
stoffverbrauch
Durchschnittlicher Kraftstoffver-
brauch
Aktualisierung der Daten zum
durchschnittlichen Kraftstoffver-
brauch
Letzten Datensatz zurücksetzen
Der durchschnittliche Kraftstoffverbrauchsverlauf ist nach Farben in ver-
gangene Durchschnittswerte und den durchschnittlichen Kraftstoffver-
brauch seit der letzten Aktualisierung unterteilt. Verwenden Sie den
angezeigten durchschnittlichen Kraftstoffverbrauch als Referenz.
Die Abbildung ist nur ein Beispiel.
■ Letzten Datensatz aktualisieren
Aktualisieren Sie durch die Auswahl von “Aktual.” den durchschnittlichen Kraftstoffver-
brauch, um den aktuellen Kraftstoffverbrauch erneut zu messen.
■ Zurücksetzen der Daten
Die Daten für den Kraftstoffverbrauch können gelöscht werden, indem Sie “Löschen”
auswählen.
Letzter Datensatz (Navigations-/Multimediasystem)
1
2
1
2
3
4
5

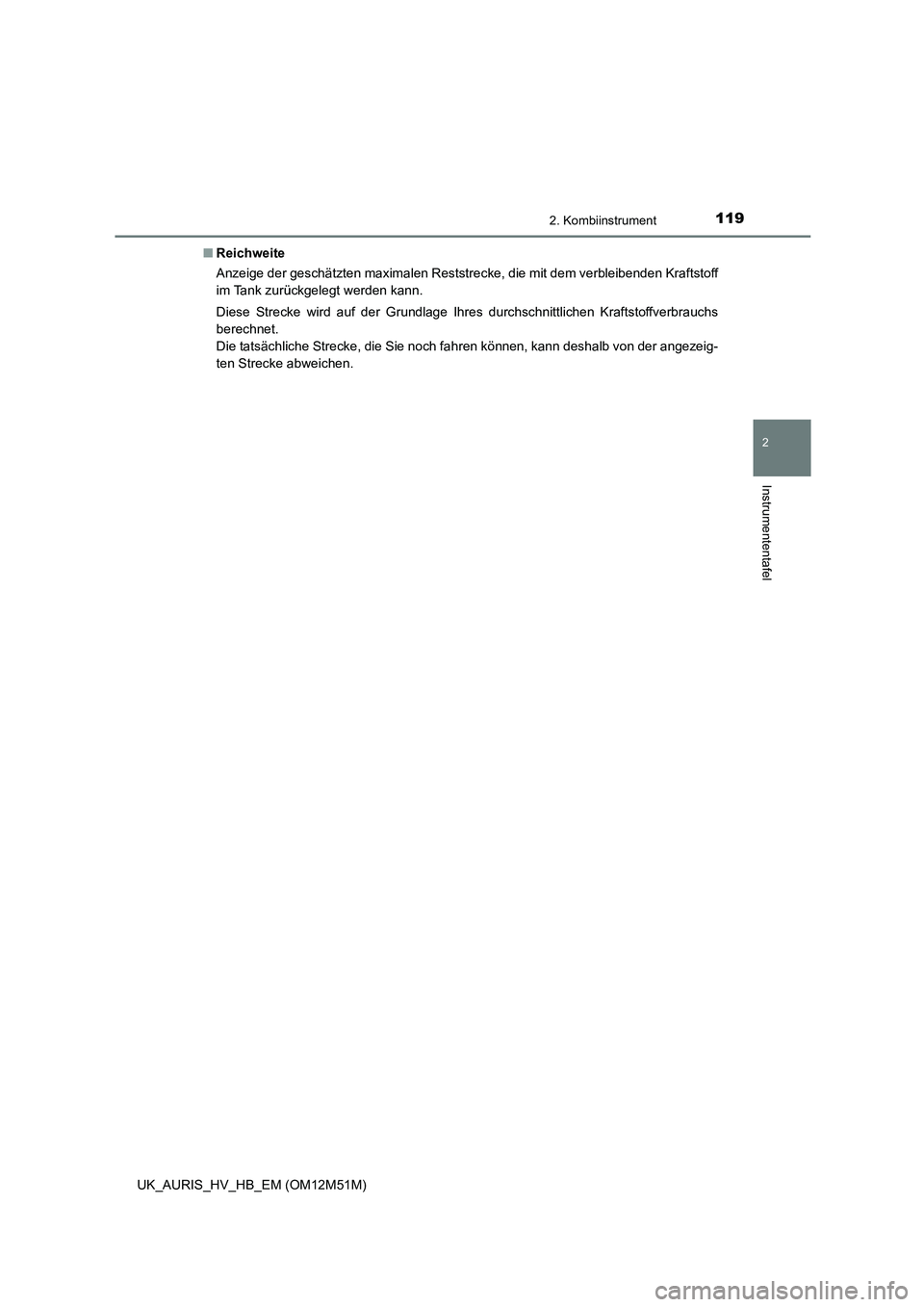

1192. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12M51M)
■ Reichweite
Anzeige der geschätzten maximalen Reststrecke, die mit dem verbleibenden Kraftstoff
im Tank zurückgelegt werden kann.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs
berechnet.
Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von der angezeig-
ten Strecke abweichen.

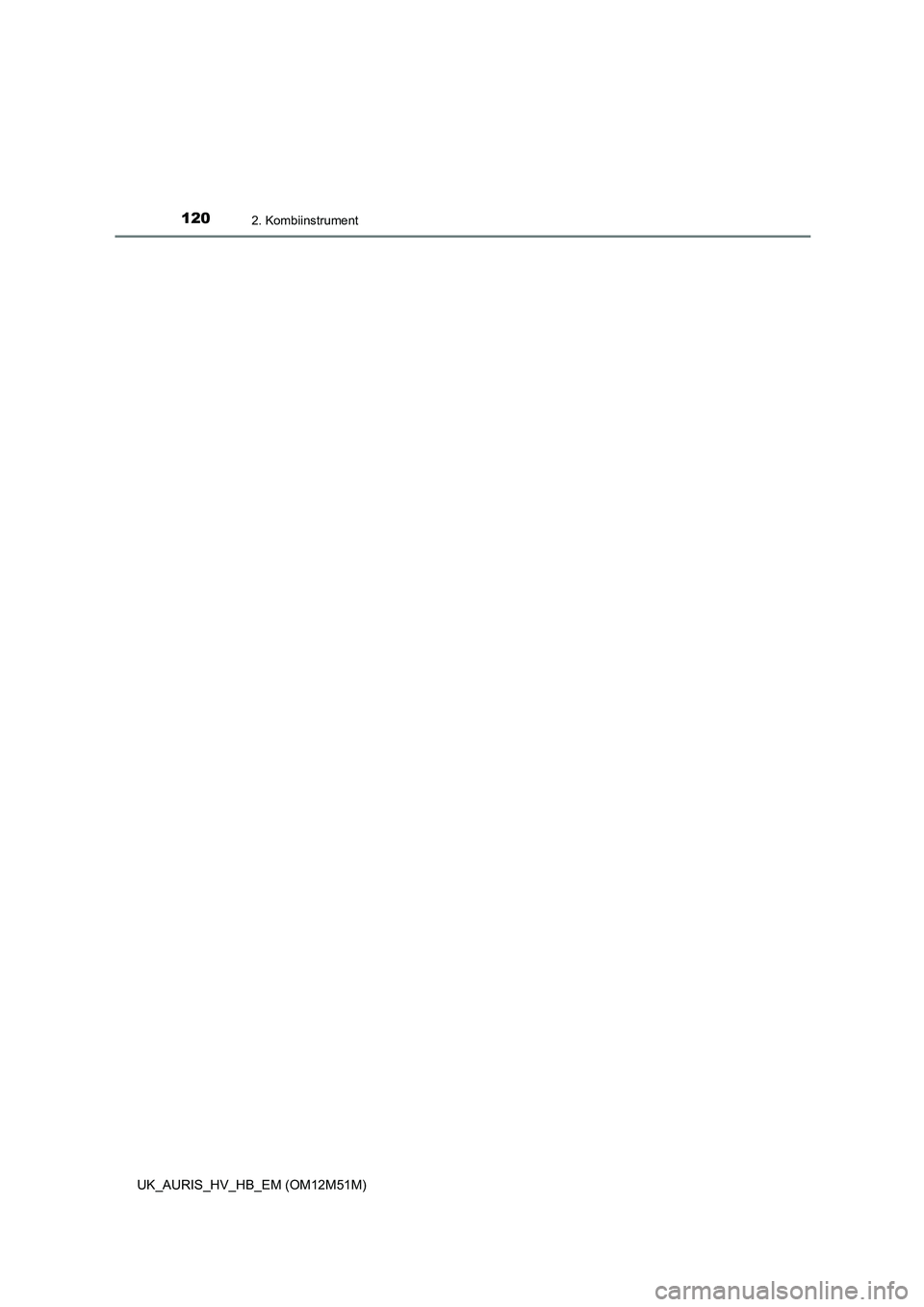

1202. Kombiinstrument
