2018 TOYOTA AURIS Betriebsanleitungen (in German)

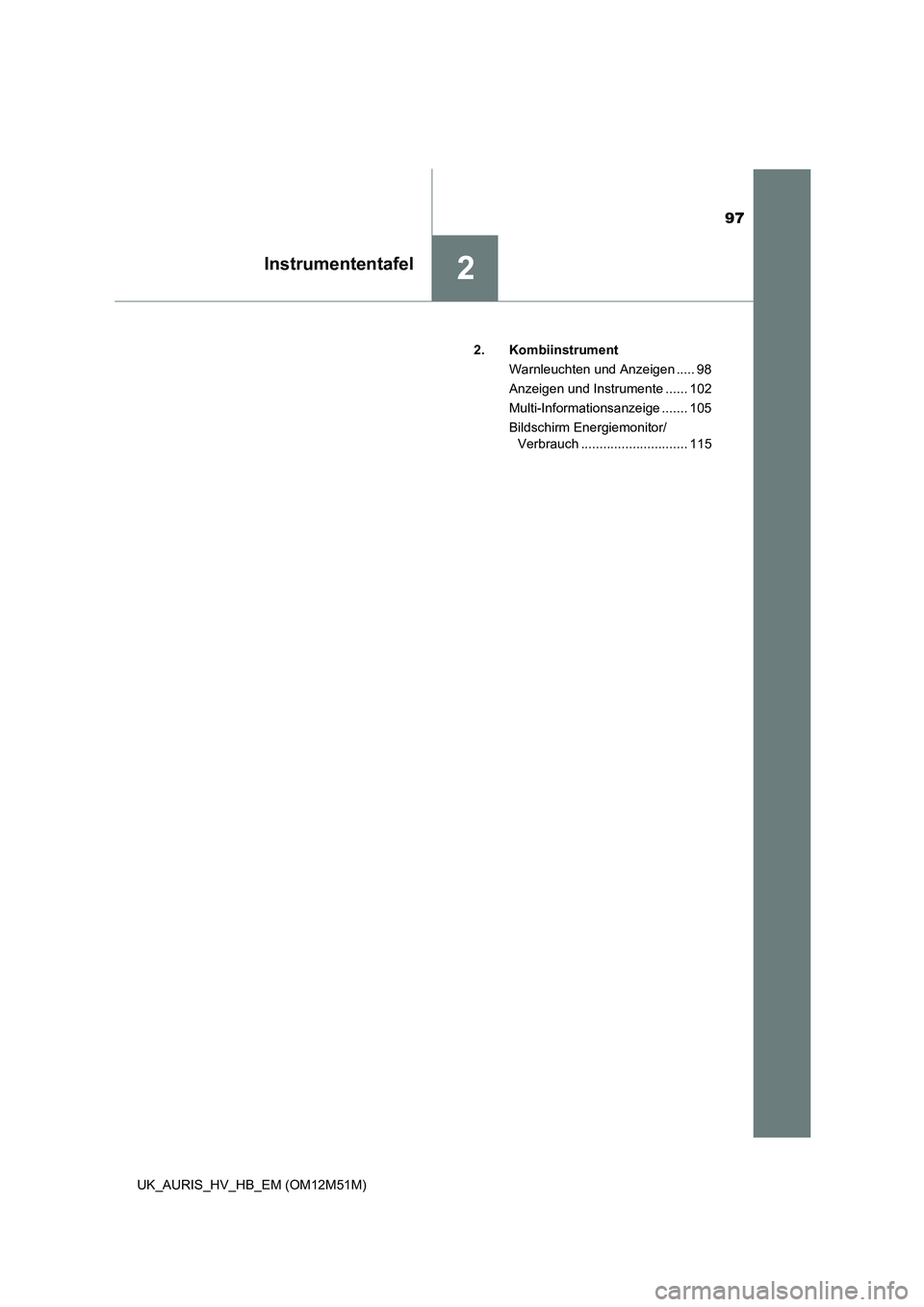

97
2Instrumententafel
UK_AURIS_HV_HB_EM (OM12M51M)
2. Kombiinstrument
Warnleuchten und Anzeigen ..... 98
Anzeigen und Instrumente ...... 102
Multi-Informationsanzeige ....... 105
Bildschirm Energiemonitor/
Verbrauch ............................. 115

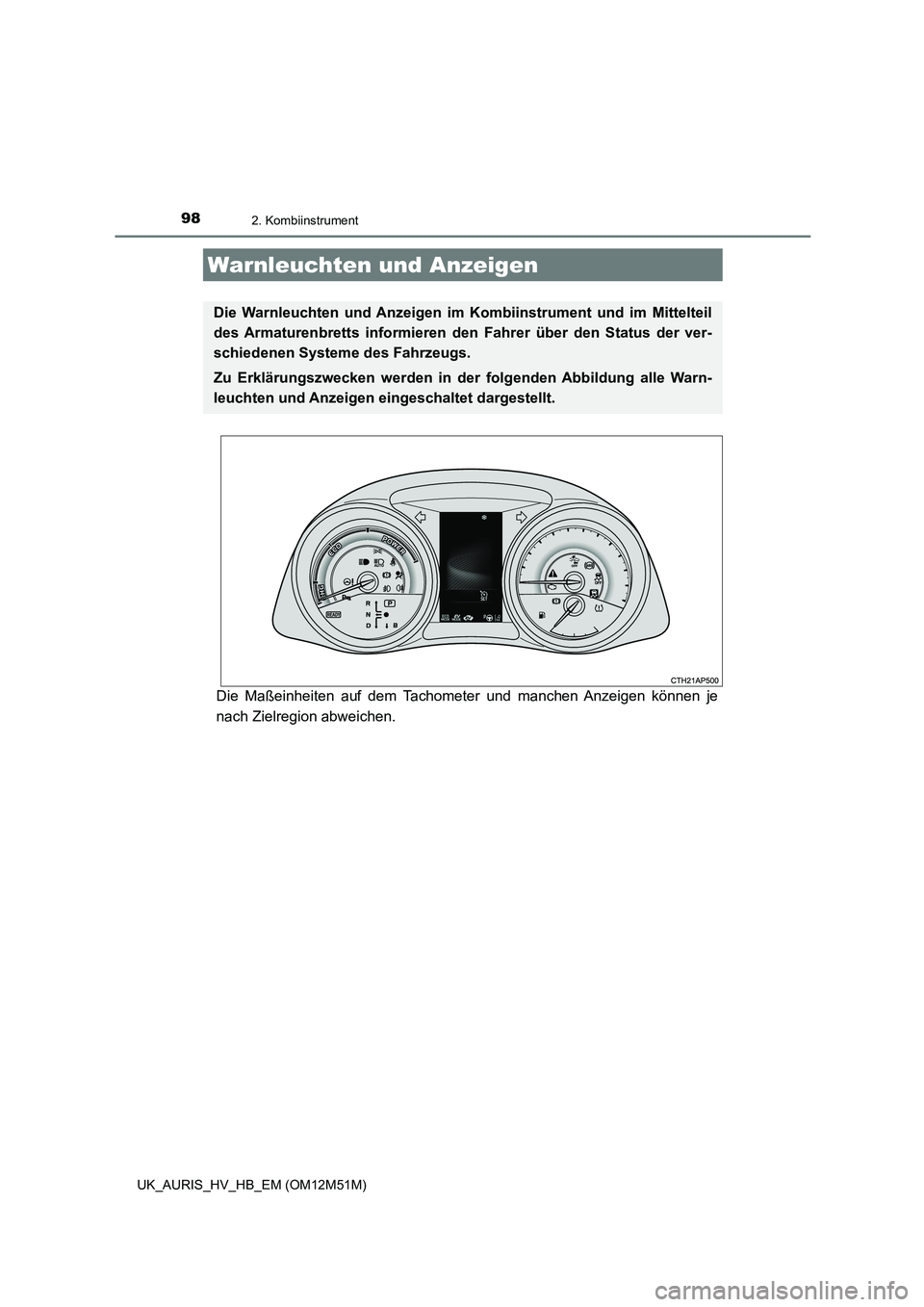

98
UK_AURIS_HV_HB_EM (OM12M51M)
2. Kombiinstrument
Die Maßeinheiten auf dem Tachometer und manchen Anzeigen können je
nach Zielregion abweichen.
Warnleuchten und Anzeigen
Die Warnleuchten und An zeigen im Kombiinstrument und im Mittelteil
des Armaturenbretts informieren den Fahrer über den Status der ver-
schiedenen Systeme des Fahrzeugs.
Zu Erklärungszwecken werden in de r folgenden Abbildung alle Warn-
leuchten und Anzeigen eingeschaltet dargestellt.

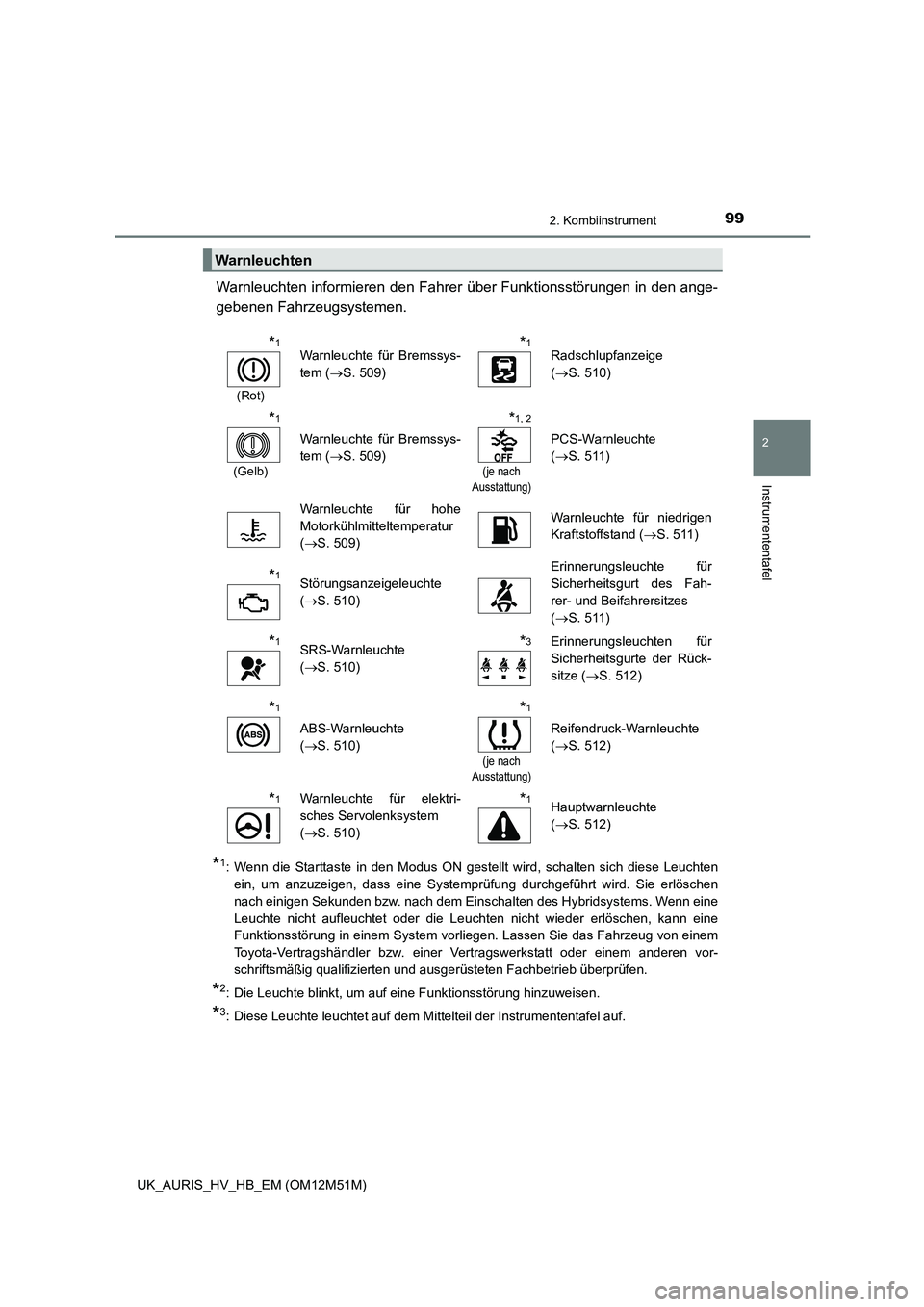

992. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12M51M)
Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Fahrzeugsystemen.
*1: Wenn die Starttaste in den Modus ON gestellt wird, schalten sich diese Leuchten
ein, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach einigen Sekunden bzw. nach dem Einschalten des Hybridsystems. Wenn eine
Leuchte nicht aufleuchtet oder die Leuchten nicht wieder erlöschen, kann eine
Funktionsstörung in einem System vorliegen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
*2: Die Leuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*3: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.
Warnleuchten
*1
(Rot)
Warnleuchte für Bremssys-
tem ( S. 509)
*1Radschlupfanzeige
( S. 510)
*1
(Gelb)
Warnleuchte für Bremssys-
tem ( S. 509)
*1, 2
(je nach
Ausstattung)
PCS-Warnleuchte
( S. 511)
Warnleuchte für hohe
Motorkühlmitteltemperatur
( S. 509)
Warnleuchte für niedrigen
Kraftstoffstand ( S. 511)
*1Störungsanzeigeleuchte
( S. 510)
Erinnerungsleuchte für
Sicherheitsgurt des Fah-
rer- und Beifahrersitzes
( S. 511)
*1SRS-Warnleuchte
( S. 510)
*3Erinnerungsleuchten für
Sicherheitsgurte der Rück-
sitze ( S. 512)
*1
ABS-Warnleuchte
( S. 510)
*1
(je nach Ausstattung)
Reifendruck-Warnleuchte
( S. 512)
*1Warnleuchte für elektri-
sches Servolenksystem
( S. 510)
*1Hauptwarnleuchte
( S. 512)

1002. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12M51M)
Die Anzeigen informieren den Fahrer über den Betriebszustand der verschie-
denen Systeme des Fahrzeugs.
Anzeigen
Anzeige für Fahrtrichtungs-
anzeiger ( S. 231)(je nach
Ausstattung)
Anzeige für Simple-IPA
( S. 300)
Schlussleuchtenanzeige
( S. 233)
*1, 2Radschlupfanzeige
( S. 316)
Anzeige für Fernlicht
( S. 233)
*1Anzeige VSC OFF
( S. 316)
*1
(je nach Ausstattung)
Anzeige für automatisches
Fernlicht ( S. 277)
*1
(je nach Ausstattung)
PCS-Warnleuchte
( S. 261)
(je nach
Ausstattung)
Anzeige für Nebelschein-
werfer ( S. 239) EV-Anzeige ( S. 221)
Nebelschlussleuchtenan-
zeige ( S. 239)
*3Sicherheitsanzeige
( S. 83, 90)
(je nach
Ausstattung)
Anzeige für Geschwindig-
keitsregelung ( S. 288)
Anzeige Power-Modus
( S. 226)
(je nach
Ausstattung)
Anzeige “SET” für
Geschwindigkeitsregelung
( S. 288)
Anzeige “ECO MODE”
( S. 226)
(je nach Ausstattung)
Anzeige für LDA (Alarm bei
Fahrspurabweichung)
( S. 271)
Anzeige für EV-Fahrmodus
( S. 221)
(je nach
Ausstattung)
Anzeige für Toyota-Ein-
parkhilfe ( S. 293)
Anzeige “READY”
( S. 215)

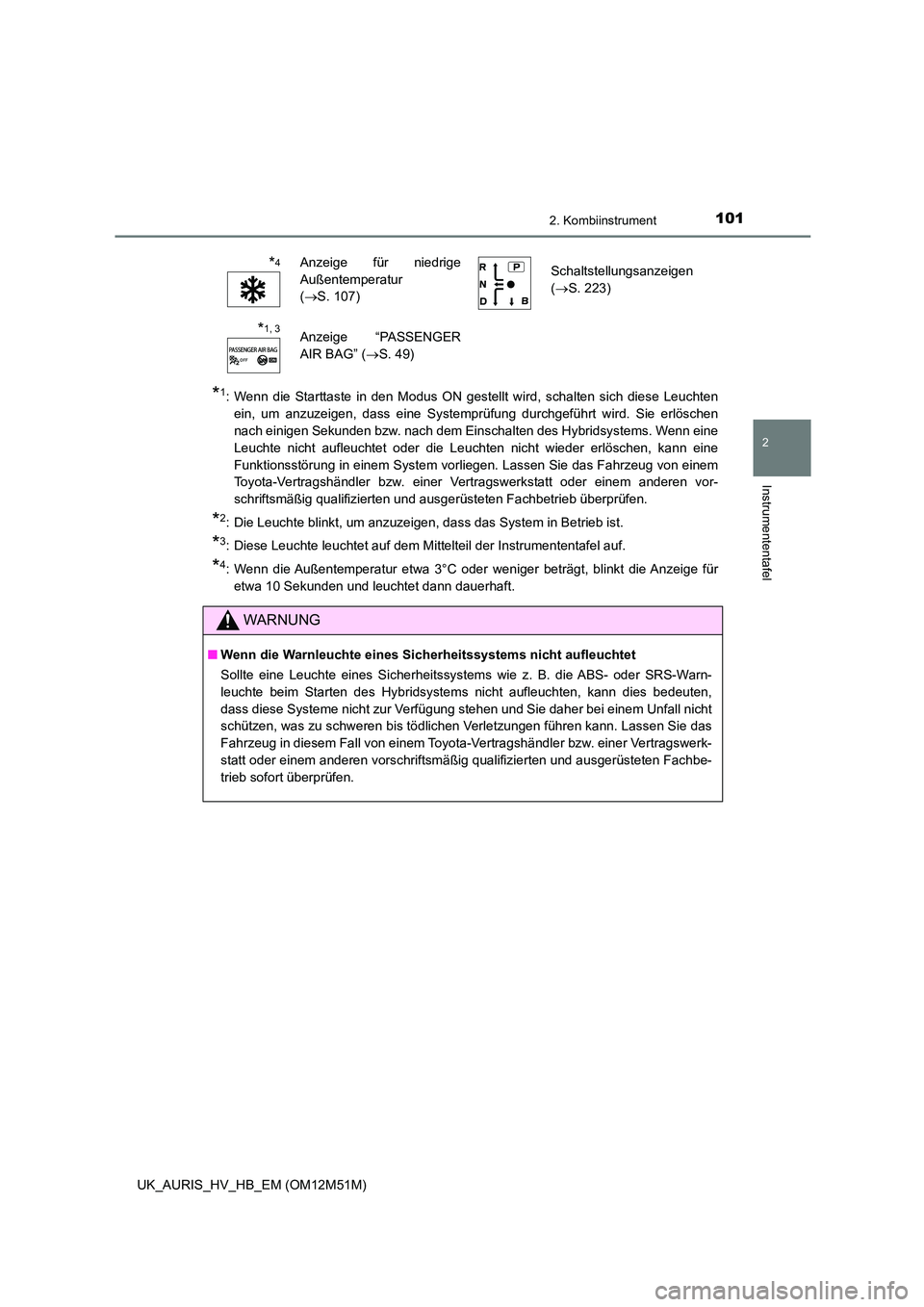

1012. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12M51M)
*1: Wenn die Starttaste in den Modus ON gestellt wird, schalten sich diese Leuchten
ein, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach einigen Sekunden bzw. nach dem Einschalten des Hybridsystems. Wenn eine
Leuchte nicht aufleuchtet oder die Leuchten nicht wieder erlöschen, kann eine
Funktionsstörung in einem System vorliegen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
*2: Die Leuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*3: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.
*4: Wenn die Außentemperatur etwa 3°C oder weniger beträgt, blinkt die Anzeige für
etwa 10 Sekunden und leuchtet dann dauerhaft.
*4Anzeige für niedrige
Außentemperatur
( S. 107)
Schaltstellungsanzeigen
( S. 223)
*1, 3Anzeige “PASSENGER
AIR BAG” ( S. 49)
WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Sollte eine Leuchte eines Sicherheitssystem s wie z. B. die ABS- oder SRS-Warn-
leuchte beim Starten des Hybridsystems nicht aufleuchten, kann dies bedeuten,
dass diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren bis tödlichen Verletzungen führen kann. Lassen Sie das
Fahrzeug in diesem Fall von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb sofort überprüfen.

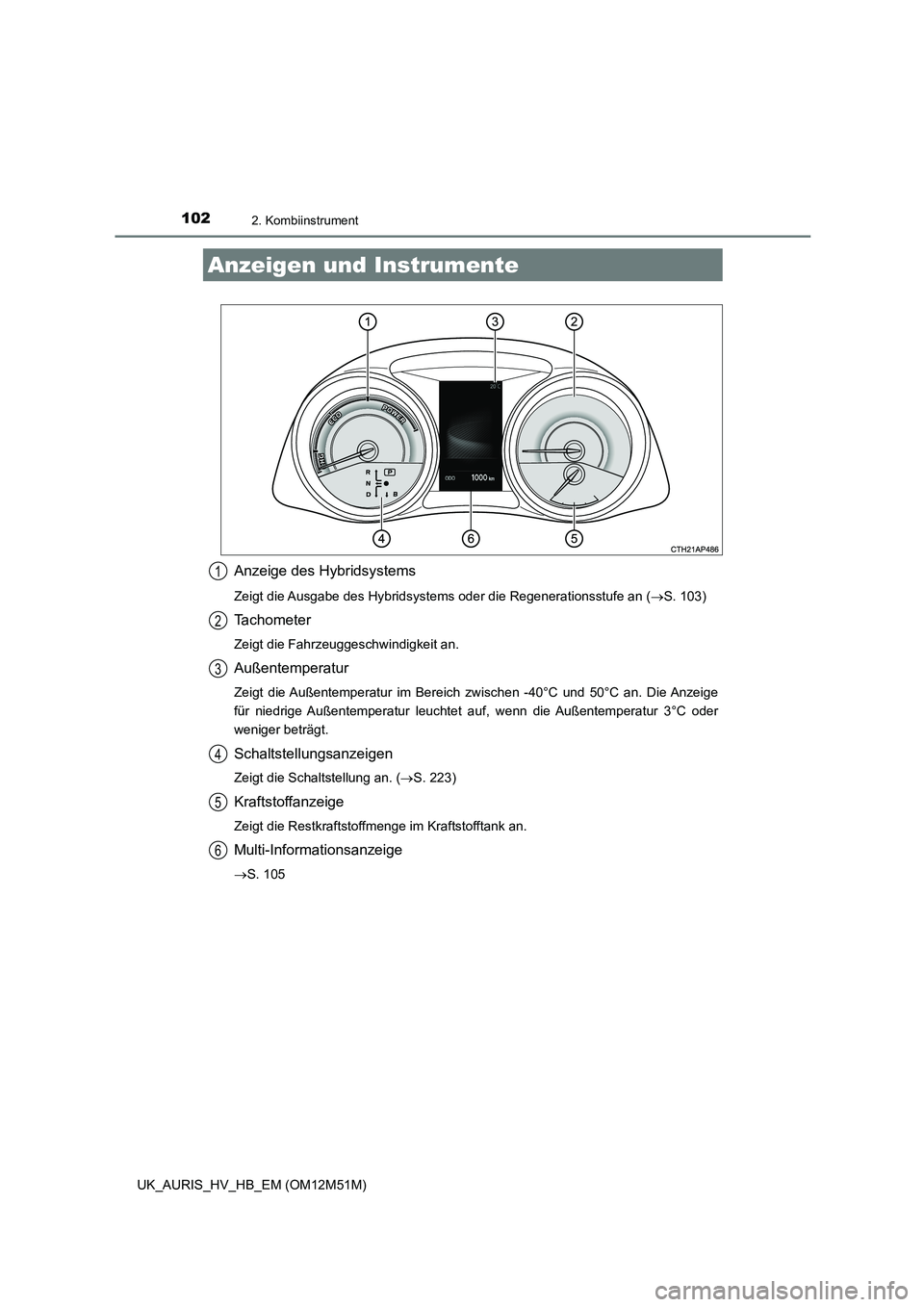

1022. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12M51M)
Anzeige des Hybridsystems
Zeigt die Ausgabe des Hybridsystems oder die Regenerationsstufe an (S. 103)
Tachometer
Zeigt die Fahrzeuggeschwindigkeit an.
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an. Die Anzeige
für niedrige Außentemperatur leuchtet auf, wenn die Außentemperatur 3°C oder
weniger beträgt.
Schaltstellungsanzeigen
Zeigt die Schaltstellung an. ( S. 223)
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Multi-Informationsanzeige
S. 105
Anzeigen und Instrumente
1
2
3
4
5
6

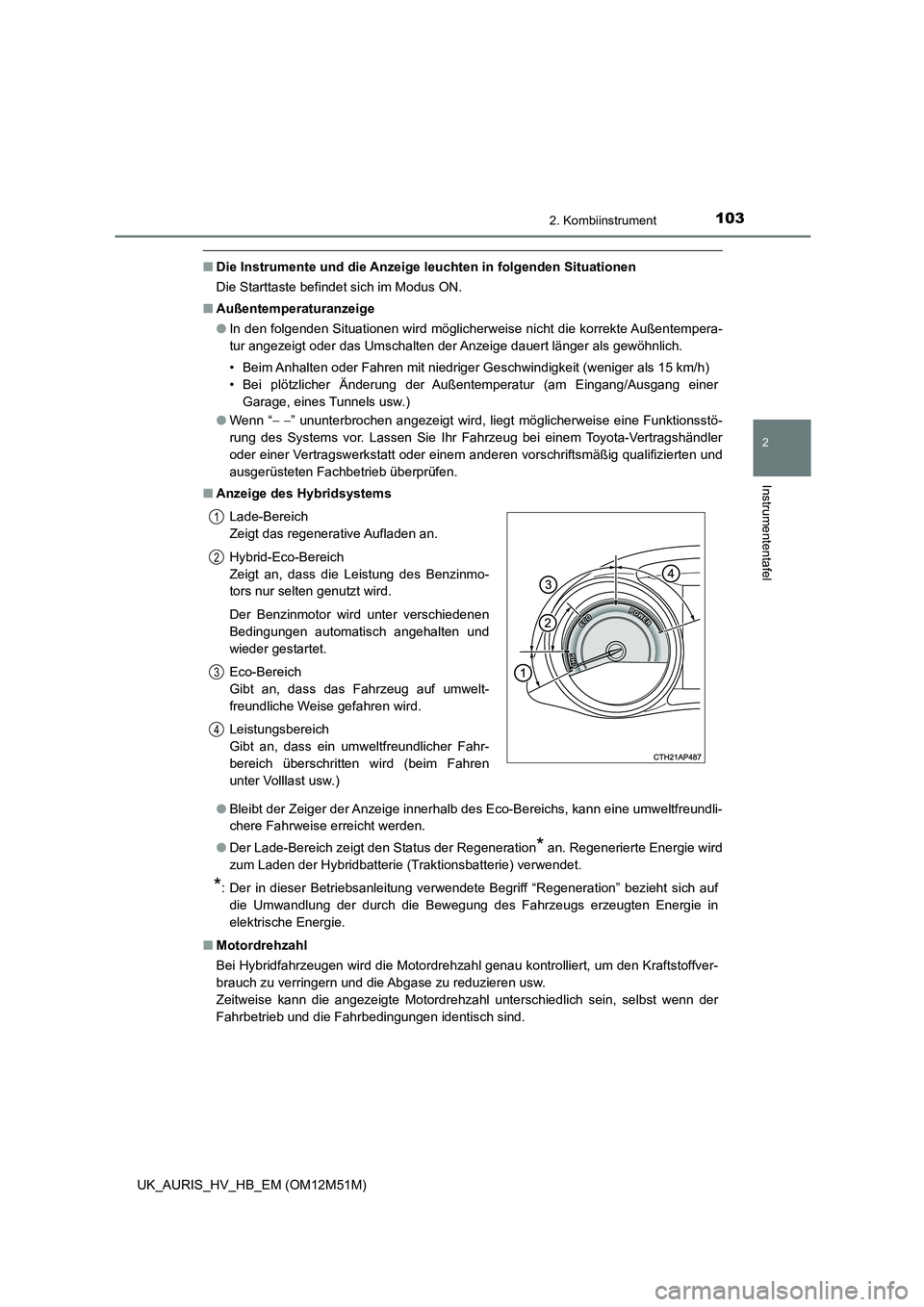

1032. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12M51M)
■Die Instrumente und die Anzeige leuchten in folgenden Situationen
Die Starttaste befindet sich im Modus ON.
■ Außentemperaturanzeige
● In den folgenden Situationen wird möglicherweise nicht die korrekte Außentempera-
tur angezeigt oder das Umschalten der Anzeige dauert länger als gewöhnlich.
• Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (weniger als 15 km/h)
• Bei plötzlicher Änderung der Außentemperatur (am Eingang/Ausgang einer
Garage, eines Tunnels usw.)
● Wenn “ ” ununterbrochen angezeigt wird, liegt möglicherweise eine Funktionsstö-
rung des Systems vor. Lassen Sie Ihr Fahrzeug bei einem Toyota-Vertragshändler
oder einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
■ Anzeige des Hybridsystems
● Bleibt der Zeiger der Anzeige innerhalb des Eco-Bereichs, kann eine umweltfreundli-
chere Fahrweise erreicht werden.
● Der Lade-Bereich zeigt den Status der Regeneration* an. Regenerierte Energie wird
zum Laden der Hybridbatterie (Traktionsbatterie) verwendet.
*: Der in dieser Betriebsanleitung verwendete Begriff “Regeneration” bezieht sich auf
die Umwandlung der durch die Bewegung des Fahrzeugs erzeugten Energie in
elektrische Energie.
■ Motordrehzahl
Bei Hybridfahrzeugen wird die Motordrehzahl genau kontrolliert, um den Kraftstoffver-
brauch zu verringern und die Abgase zu reduzieren usw.
Zeitweise kann die angezeigte Motordrehzahl unterschiedlich sein, selbst wenn der
Fahrbetrieb und die Fahrbedingungen identisch sind.
Lade-Bereich
Zeigt das regenerative Aufladen an.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Benzinmo-
tors nur selten genutzt wird.
Der Benzinmotor wird unter verschiedenen
Bedingungen automatisch angehalten und
wieder gestartet.
Eco-Bereich
Gibt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Leistungsbereich
Gibt an, dass ein umweltfreundlicher Fahr-
bereich überschritten wird (beim Fahren
unter Volllast usw.)
1
2
3
4

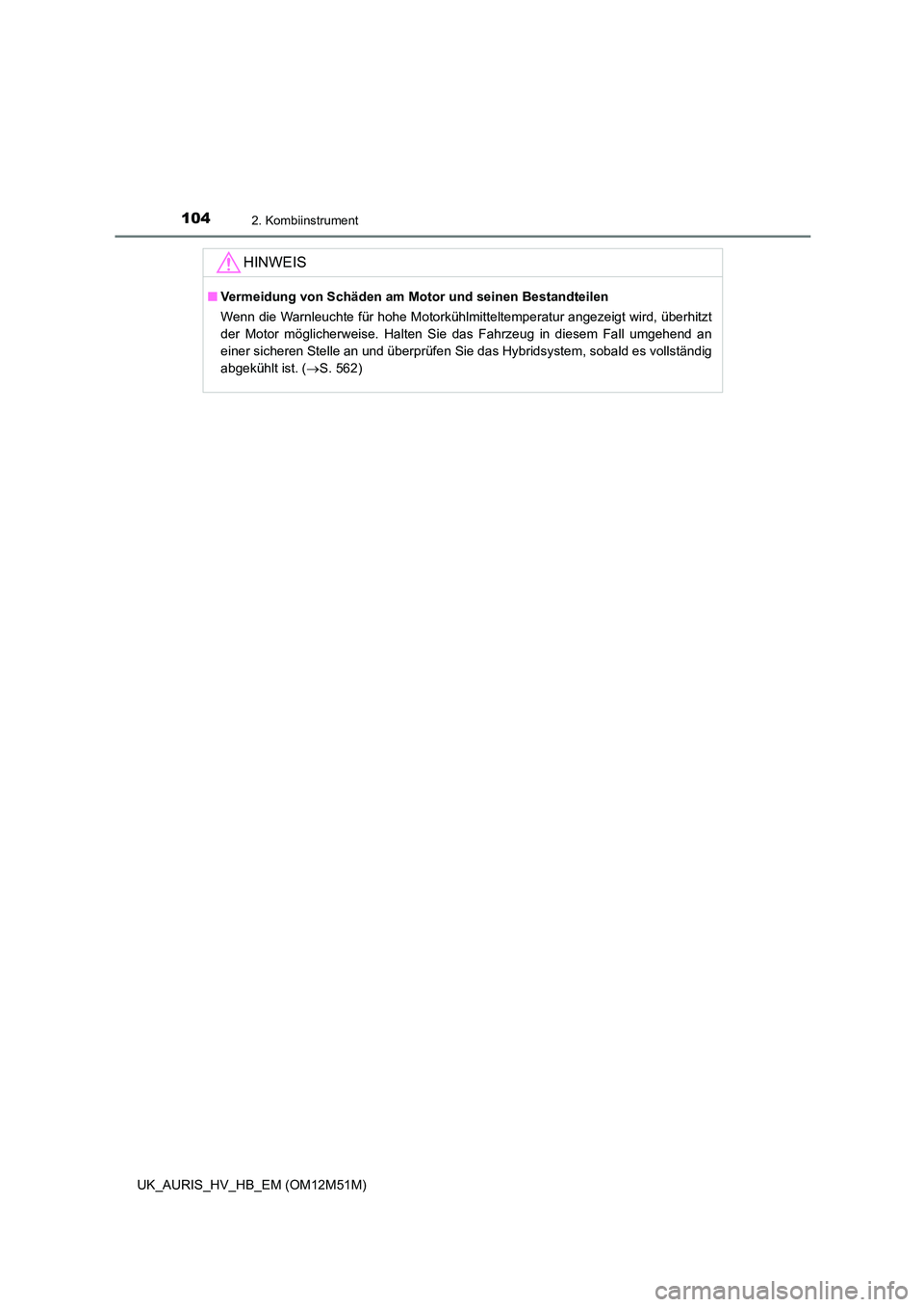

1042. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12M51M)
HINWEIS
■Vermeidung von Schäden am Motor und seinen Bestandteilen
Wenn die Warnleuchte für hohe Motorkühlmitteltemperatur angezeigt wird, überhitzt
der Motor möglicherweise. Halten Sie das Fahrzeug in diesem Fall umgehend an
einer sicheren Stelle an und überprüfen Sie das Hybridsystem, sobald es vollständig
abgekühlt ist. ( S. 562)
