2018 TOYOTA AURIS Betriebsanleitungen (in German)

569
9

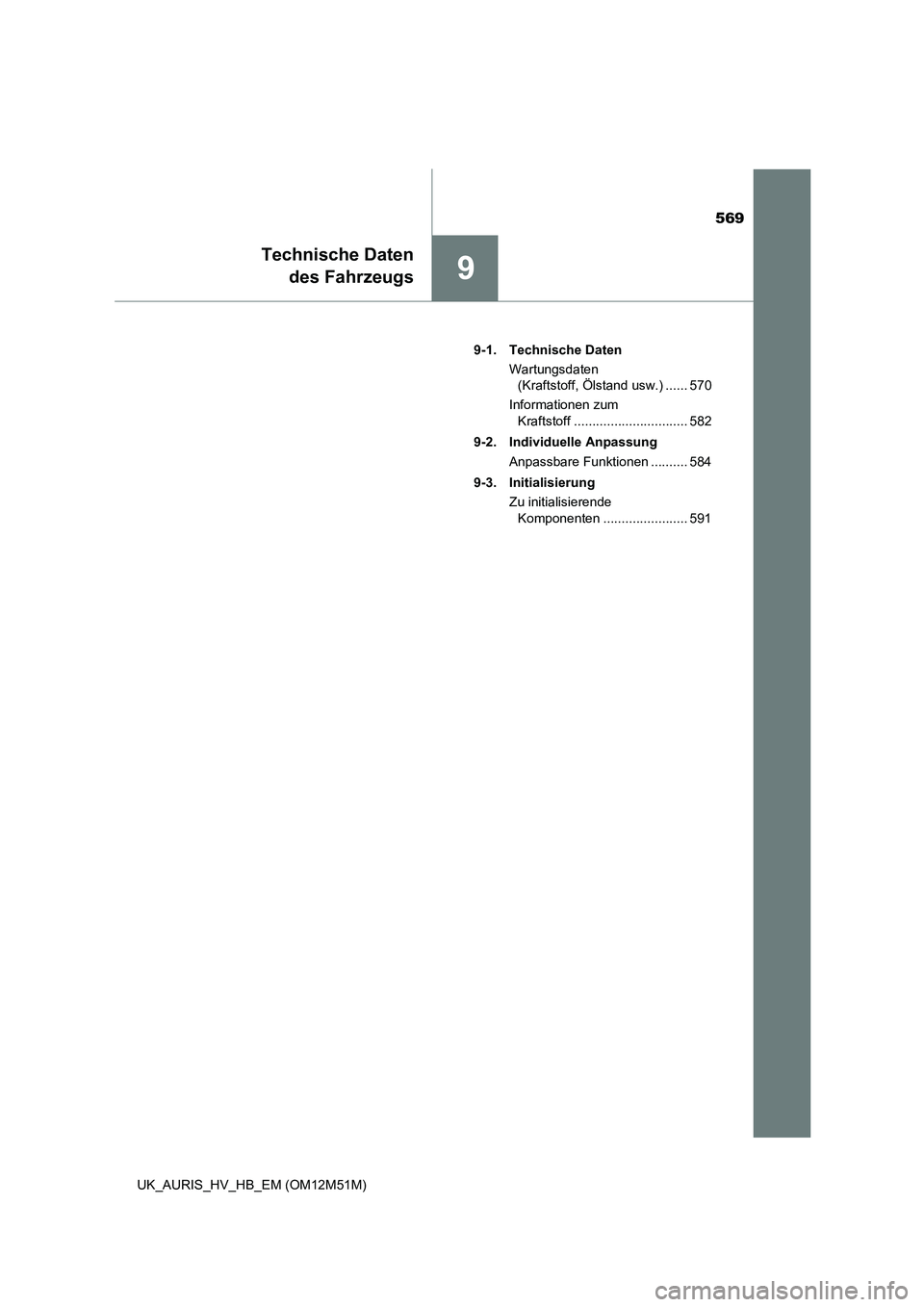

Technische Daten
des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12M51M)
9-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.) ...... 570
Informationen zum
Kraftstoff ............................... 582
9-2. Individuelle Anpassung
Anpassbare Funktionen .......... 584
9-3. Initialisierung
Zu initialisierende
Komponenten ....................... 591

570
UK_AURIS_HV_HB_EM (OM12M51M)
9-1. Technische Daten
*1: Unbeladene Fahrzeuge
*2: Fahrzeuge mit 195/65R15-Reifen
*3: Fahrzeuge mit 205/55R16-Reifen
*4: Fahrzeuge mit 225/45R17-Reifen
*5: Das zulässige Gesamtgewicht des Fahrzeugs ist auf der Informationsplakette (Her-
stellerkennzeichnung) angegeben. (S. 208)
*6: Fahrzeuge mit Anhängerzugpaket (S. 205)

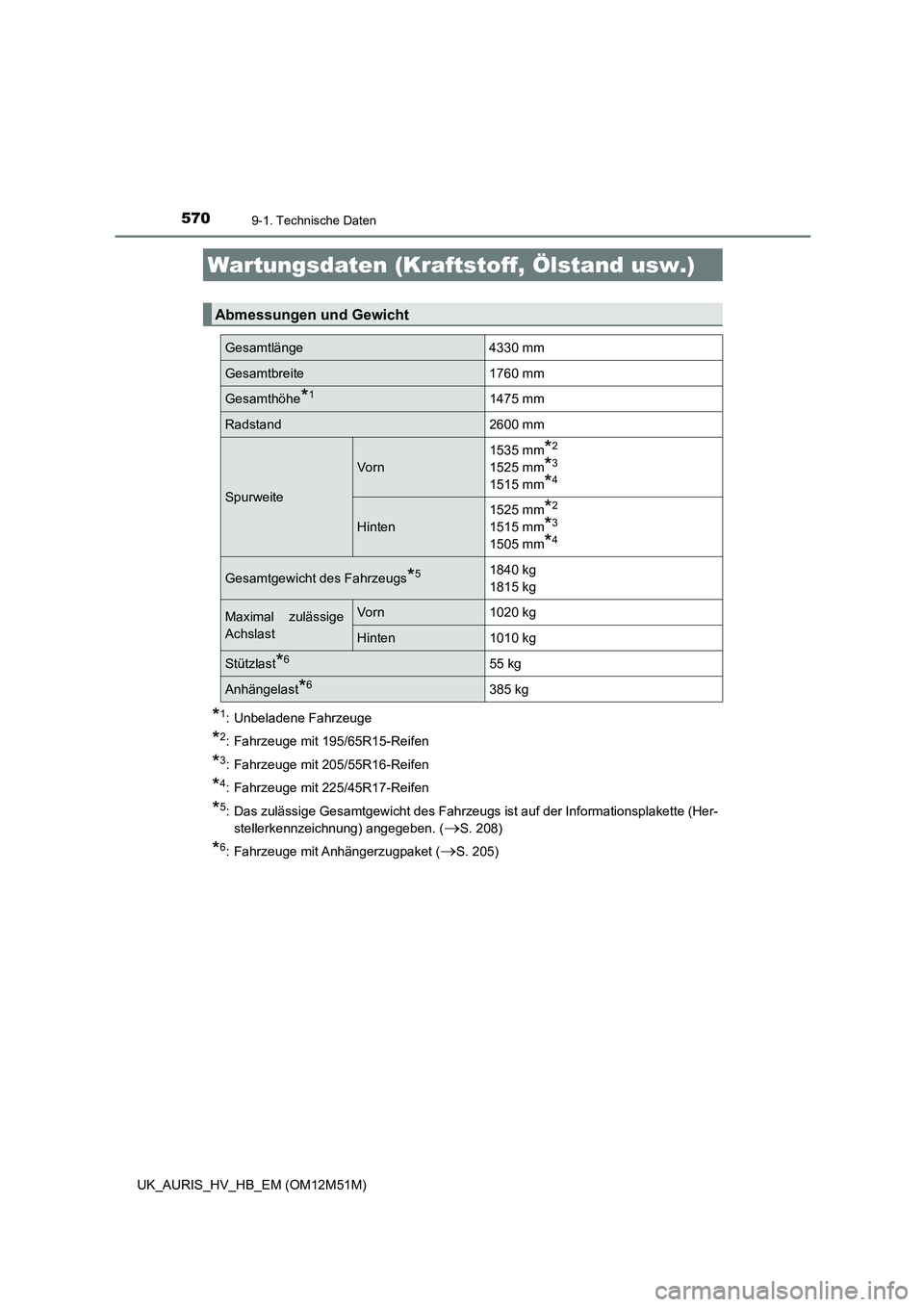

Wartungsdaten (Kraftst off, Ölstand usw.)
Abmessungen und Gewicht
Gesamtlänge 4330 mm
Gesamtbreite 1760 mm
Gesamthöhe*11475 mm
Radstand 2600 mm
Spurweite
Vo r n
1535 mm*2
1525 mm*3
1515 mm*4
Hinten
1525 mm*2
1515 mm*3
1505 mm*4
Gesamtgewicht des Fahrzeugs*51840 kg
1815 kg
Maximal zulässige
Achslast
Vorn 1020 kg
Hinten 1010 kg
Stützlast*655 kg
Anhängelast*6385 kg

571
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12M51M)

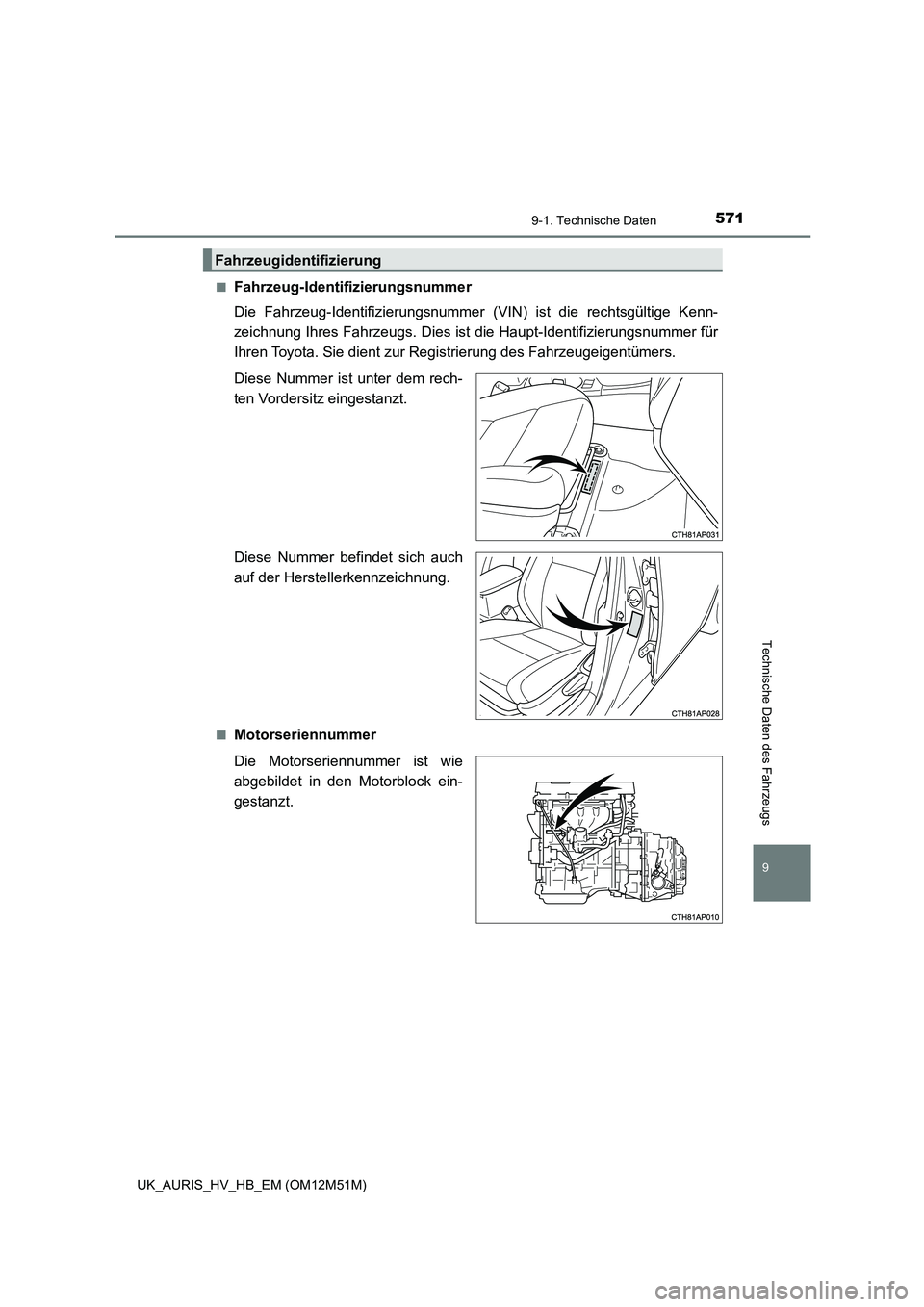

■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (VIN) ist die rechtsgültige Kenn-
zeichnung Ihres Fahrzeugs. Dies ist die Haupt-Identifizierungsnummer für
Ihren Toyota. Sie dient zur Registrierung des Fahrzeugeigentümers.
Diese Nummer ist unter dem rech-
ten Vordersitz eingestanzt.
Diese Nummer befindet sich auch
auf der Herstellerkennzeichnung.
■Motorseriennummer
Die Motorseriennummer ist wie
abgebildet in den Motorblock ein-
gestanzt.
Fahrzeugidentifizierung

5729-1. Technische Daten
UK_AURIS_HV_HB_EM (OM12M51M)

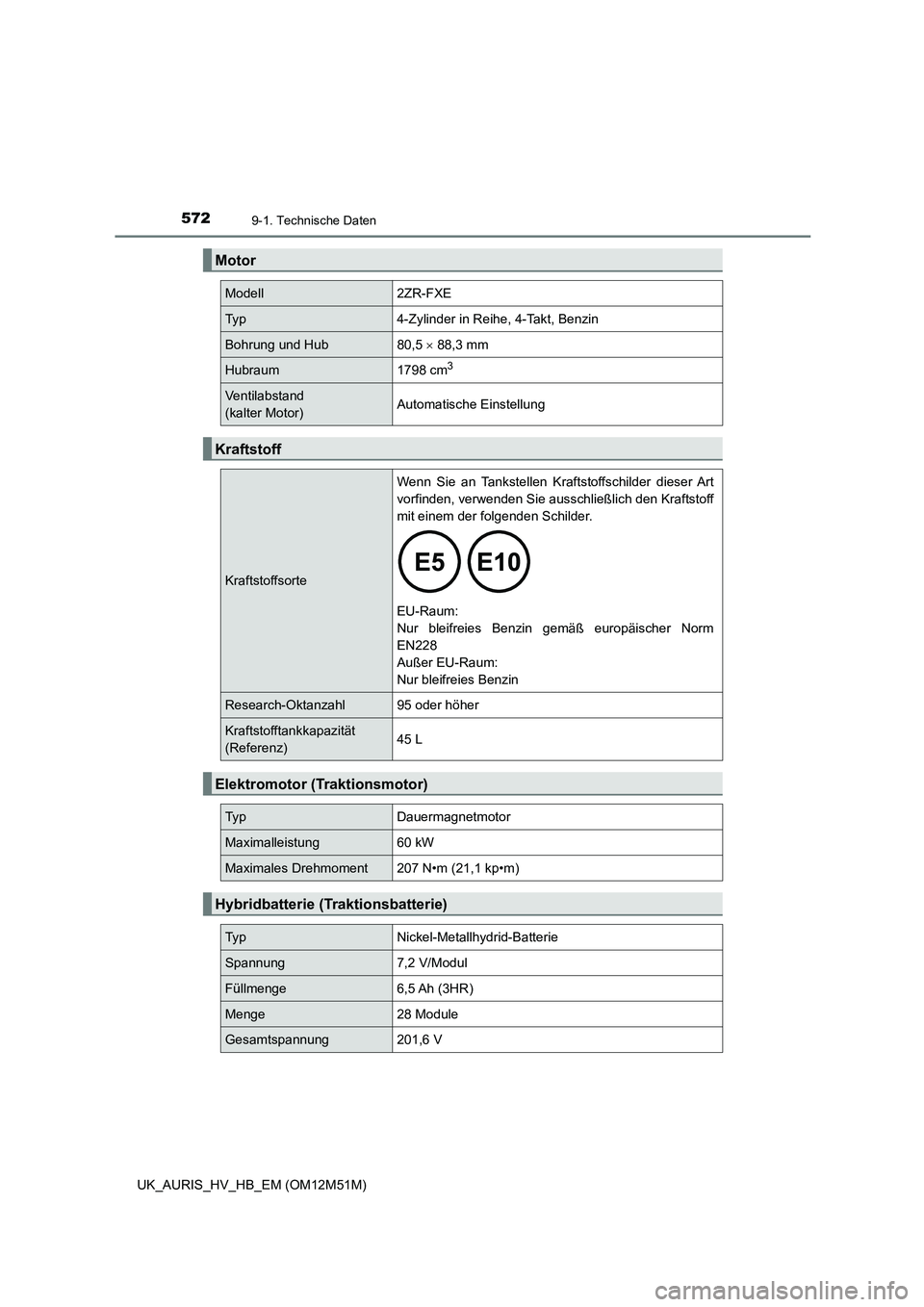

Motor
Modell2ZR-FXE
Ty p4-Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub80,5  88,3 mm
Hubraum1798 cm3
Ventilabstand
(kalter Motor)Automatische Einstellung
Kraftstoff
Kraftstoffsorte
Wenn Sie an Tankstellen Kraftstoffschilder dieser Art
vorfinden, verwenden Sie ausschließlich den Kraftstoff
mit einem der folgenden Schilder.

EU-Raum:
Nur bleifreies Benzin gemäß europäischer Norm
EN228
Außer EU-Raum:
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankkapazität
(Referenz)45 L
Elektromotor (Traktionsmotor)
Ty pDauermagnetmotor
Maximalleistung60 kW
Maximales Drehmoment207 N•m (21,1 kp•m)
Hybridbatterie (Traktionsbatterie)
Ty pNickel-Metallhydrid-Batterie
Spannung7,2 V/Modul
Füllmenge6,5 Ah (3HR)
Menge28 Module
Gesamtspannung201,6 V

573
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12M51M)
*: Die Motoröl-Füllmenge ist eine Referenzmenge für die Verwendung beim Motoröl-
wechsel. Lassen Sie den Motor warmlaufen und schalten Sie das Hybridsystem
aus, warten Sie mindestens 5 Minuten und überprüfen Sie dann den Ölstand mit
dem Peilstab.
■Wahl des richtigen Motoröls
In Ihrem Toyota-Fahrzeug wird “Toyota Genuine Motor Oil” «Original
Toyota-Motoröl» verwendet. Toyota empfiehlt den Gebrauch von zugelas-
senem “Toyota Genuine Motor Oil” «Original Toyota-Motoröl». Wenn es die
entsprechenden Qualitätsansprüche erfüllt, kann auch anderes Motoröl
verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
API-Klasse SL “Energy-Conserving” , SM “Energy-Conserving” oder SN
“Resource-Conserving”; oder ILSAC-Mehrbereichsmotoröl
15W-40:
API-Qualität SL, SM oder SN Mehrbereichsmotoröl
Schmierung
Ölfüllmenge (Ablassen und Neube-
füllen  Referenz*)
Mit Filter 4,2 L
Ohne Filter 3,9 L

5749-1. Technische Daten
UK_AURIS_HV_HB_EM (OM12M51M)
Empfohlene Viskosität (SAE):
SAE 0W-20 wird bei der Produk-
tion in Ihren Toyota gefüllt und ist
die beste Wahl für gute Kraftstof-
feinsparung und gutes Anspringen
bei kalter Witterung.
Ist SAE 0W-20 Öl nicht verfügbar,
kann ersatzweise SAE 5W-30 Öl
verwendet werden. Es sollte
jedoch beim nächsten Ölwechsel
wieder durch SAE 0W-20 ersetzt
werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder höherer Viskosität kann
bei extrem niedrigen Temperaturen
zu Schwierigkeiten beim Anlassen
des Motors führen. Darum wird die
Verwendung eines Motoröls der
SAE-Klasse 0W-20 oder 5W-30
empfohlen.
Ölviskosität (0W-20 dient hier als Beispiel):
• Das 0W in 0W-20 zeigt die Eigenschaft des Öls an, die das Startverhal-
ten bei Kälte bestimmt. Öle mit niedrigerem Wert vor dem W eignen sich
besser zum Starten des Motors bei kalter Witterung.
• Der Wert 20 in 0W-20 zeigt die Viskositätseigenschaft des Öls bei hoher
Temperatur an. Ein Öl mit höherer Viskosität (d. h. mit höherem Wert) ist
möglicherweise besser geeignet, wenn das Fahrzeug bei hohen Dreh-
zahlen oder unter extremen Belastungsbedingungen betrieben wird.
Angenommener Temperaturbereich
vor dem nächsten Ölwechsel
Bevorzugt

575
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12M51M)

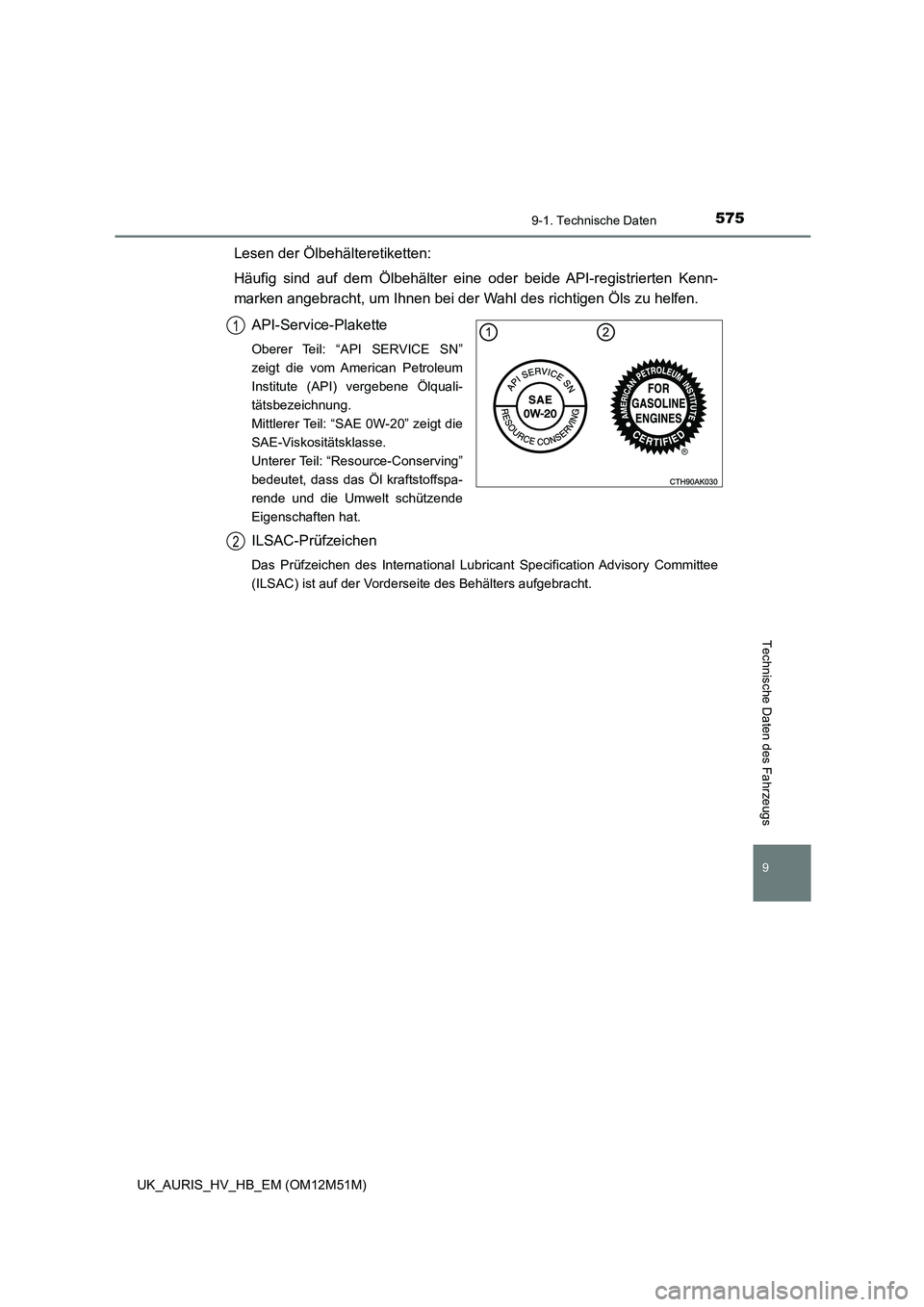

Lesen der Ölbehälteretiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-registrierten Kenn-
marken angebracht, um Ihnen bei der Wahl des richtigen Öls zu helfen.
API-Service-Plakette
Oberer Teil: “API SERVICE SN”
zeigt die vom American Petroleum
Institute (API) vergebene Ölquali-
tätsbezeichnung.
Mittlerer Teil: “SAE 0W-20” zeigt die
SAE-Viskositätsklasse.
Unterer Teil: “Resource-Conserving”
bedeutet, dass das Öl kraftstoffspa-
rende und die Umwelt schützende
Eigenschaften hat.
ILSAC-Prüfzeichen
Das Prüfzeichen des International Lubricant Specification Advisory Committee
(ILSAC) ist auf der Vorderseite des Behälters aufgebracht.
1
2

5769-1. Technische Daten
UK_AURIS_HV_HB_EM (OM12M51M)
Kühlsystem
Kapazität (Referenz)
Benzinmotor
Mit Abgaswärmetauschersys-
tem
Ohne Abgaswärmetauscher-
system
Leistungsregler
7,0 L
6,3 L
2,1 L
Kühlmittelsorte
Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-
Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies,
aminfreies, nitritfreies und boratfreies Kühl-
mittel auf Ethylenglykolbasis mit hybridorga-
nischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.
Zündsystem
Zündkerze
MarkeDENSO SC16HR11 oder DENSO SC20HR11
Abstand1,1 mm
HINWEIS
■ Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.
Elektrische Anlage
12-Volt-Batterie
Leerlaufspannung bei
20 C:
12,6  12,8 V Voll geladen
12,2  12,4 V Halb geladen
11 , 8  12,0 V Entladen
(Die Spannung wird 20 Minuten nach dem Abschalten
des Hybridsystems und sämtlicher Leuchten über-
prüft.)
Ladestrom5 A max.
