2018 TOYOTA AURIS Betriebsanleitungen (in German)

577
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12M51M)

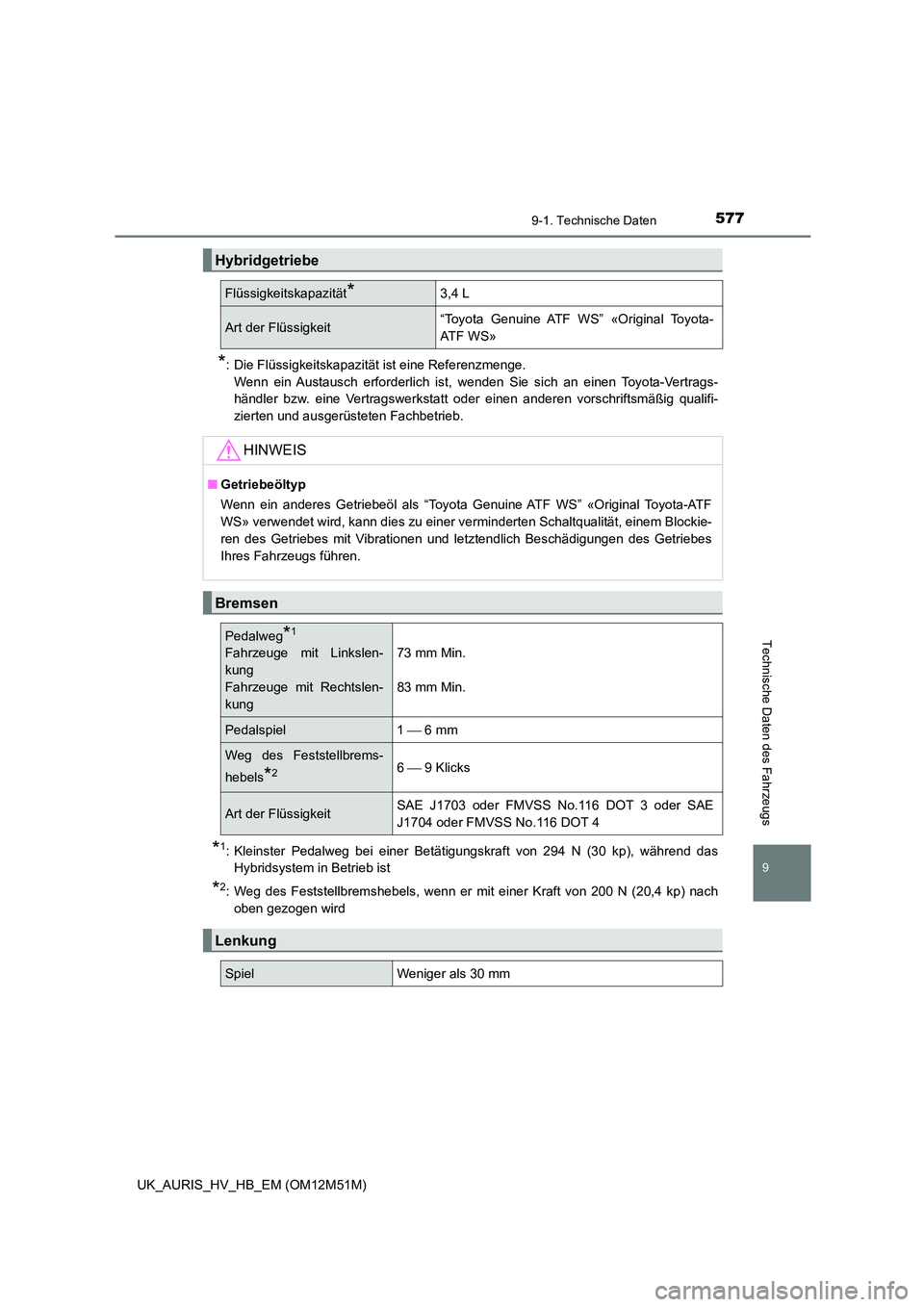

*: Die Flüssigkeitskapazität ist eine Referenzmenge.
Wenn ein Austausch erforderlich ist, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb.
*1: Kleinster Pedalweg bei einer Betätigungskraft von 294 N (30 kp), während das
Hybridsystem in Betrieb ist
*2: Weg des Feststellbremshebels, wenn er mit einer Kraft von 200 N (20,4 kp) nach
oben gezogen wird
Hybridgetriebe
Flüssigkeitskapazität*3,4 L
Art der Flüssigkeit “Toyota Genuine ATF WS” «Original Toyota-
AT F W S »
HINWEIS
■ Getriebeöltyp
Wenn ein anderes Getriebeöl als “Toyota Genuine ATF WS” «Original Toyota-ATF
WS» verwendet wird, kann dies zu einer verminderten Schaltqualität, einem Blockie-
ren des Getriebes mit Vibrationen und letztendlich Beschädigungen des Getriebes
Ihres Fahrzeugs führen.
Bremsen
Pedalweg*1
Fahrzeuge mit Linkslen-
kung
Fahrzeuge mit Rechtslen-
kung
73 mm Min.
83 mm Min.
Pedalspiel 1  6 mm
Weg des Feststellbrems-
hebels*26  9 Klicks
Art der Flüssigkeit SAE J1703 oder FMVSS No.116 DOT 3 oder SAE
J1704 oder FMVSS No.116 DOT 4
Lenkung
SpielWeniger als 30 mm

5789-1. Technische Daten
UK_AURIS_HV_HB_EM (OM12M51M)

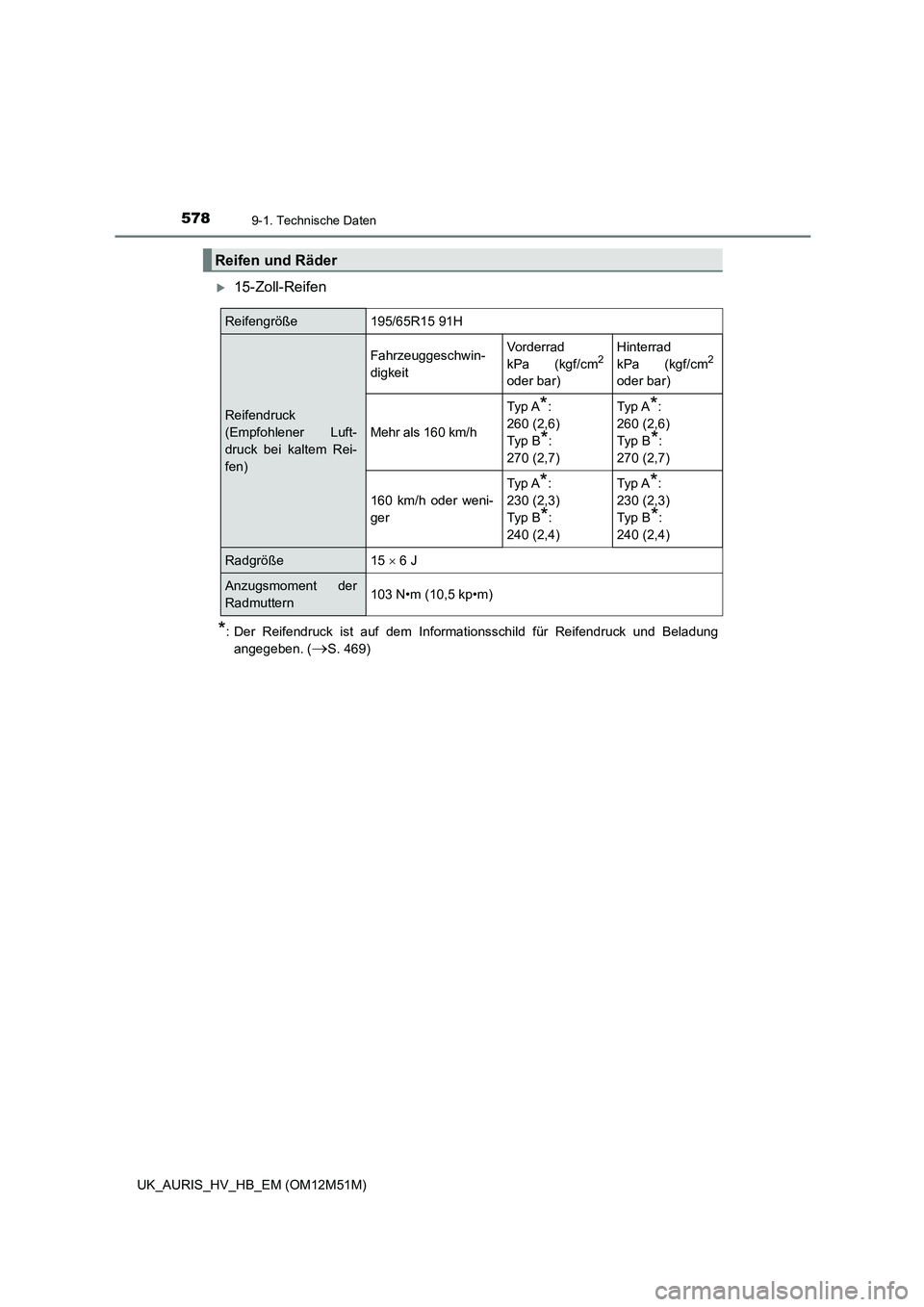

15-Zoll-Reifen
*: Der Reifendruck ist auf dem Informationsschild für Reifendruck und Beladung
angegeben. (S. 469)
Reifen und Räder
Reifengröße195/65R15 91H
Reifendruck
(Empfohlener Luft-
druck bei kaltem Rei-
fen)
Fahrzeuggeschwin-
digkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
Mehr als 160 km/h
Ty p A*:
260 (2,6)
Ty p B*:
270 (2,7)
Ty p A*:
260 (2,6)
Ty p B*:
270 (2,7)
160 km/h oder weni-
ger
Ty p A*:
230 (2,3)
Ty p B*:
240 (2,4)
Ty p A*:
230 (2,3)
Ty p B*:
240 (2,4)
Radgröße15  6 J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)

579
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12M51M)
16-Zoll-Reifen
*1: Für optimalen Kraftstoffverbrauch wird der ECO-Reifendruck empfohlen. Der Rei-
fendruck beeinflusst den Reisekomfort, die Abrollgeräusche und die Lenkeigen-
schaften.
*2: Fahrzeuge mit ECO-Reifendrucketikett (S. 469)
Reifengröße205/55R16 91V
Reifendruck (Empfoh-
lener Luftdruck bei kal-
tem Reifen)
Fahrzeuggeschwin-
digkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
Mehr als 160 km/h260 (2,6)260 (2,6)
Normaldruck:
160 km/h oder weni-
ger
230 (2,3)230 (2,3)
ECO-Druck*1:
160 km/h oder weni-
ger
250 (2,5)*2250 (2,5)*2
Radgröße16  6 1/2 J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)

5809-1. Technische Daten
UK_AURIS_HV_HB_EM (OM12M51M)

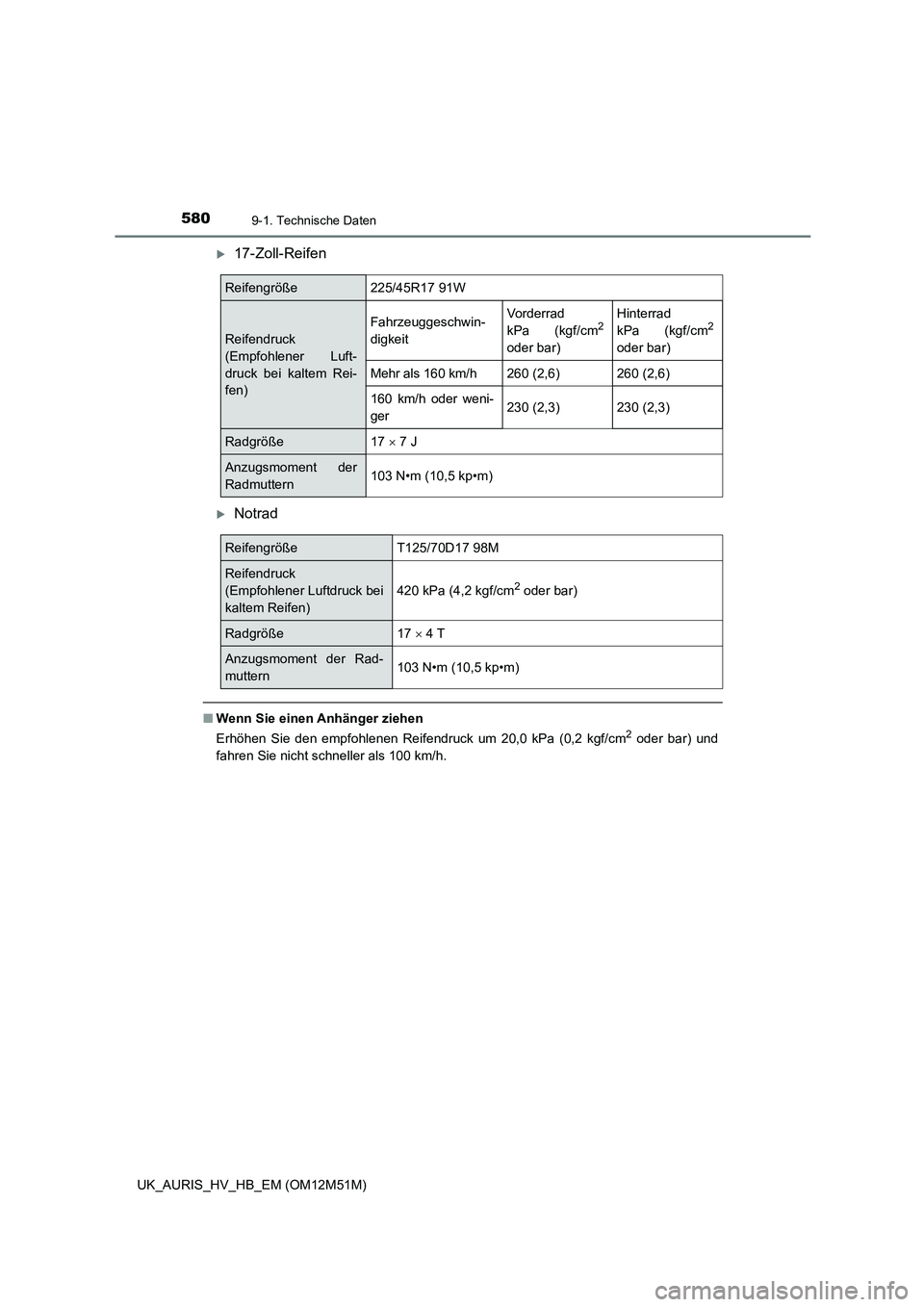

17-Zoll-Reifen
Notrad
■Wenn Sie einen Anhänger ziehen
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) und
fahren Sie nicht schneller als 100 km/h.
Reifengröße225/45R17 91W
Reifendruck
(Empfohlener Luft-
druck bei kaltem Rei-
fen)
Fahrzeuggeschwin-
digkeit
Vorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
Mehr als 160 km/h260 (2,6)260 (2,6)
160 km/h oder weni-
ger230 (2,3)230 (2,3)
Radgröße17  7 J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
ReifengrößeT125/70D17 98M
Reifendruck
(Empfohlener Luftdruck bei
kaltem Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße17  4 T
Anzugsmoment der Rad-
muttern103 N•m (10,5 kp•m)

581
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12M51M)

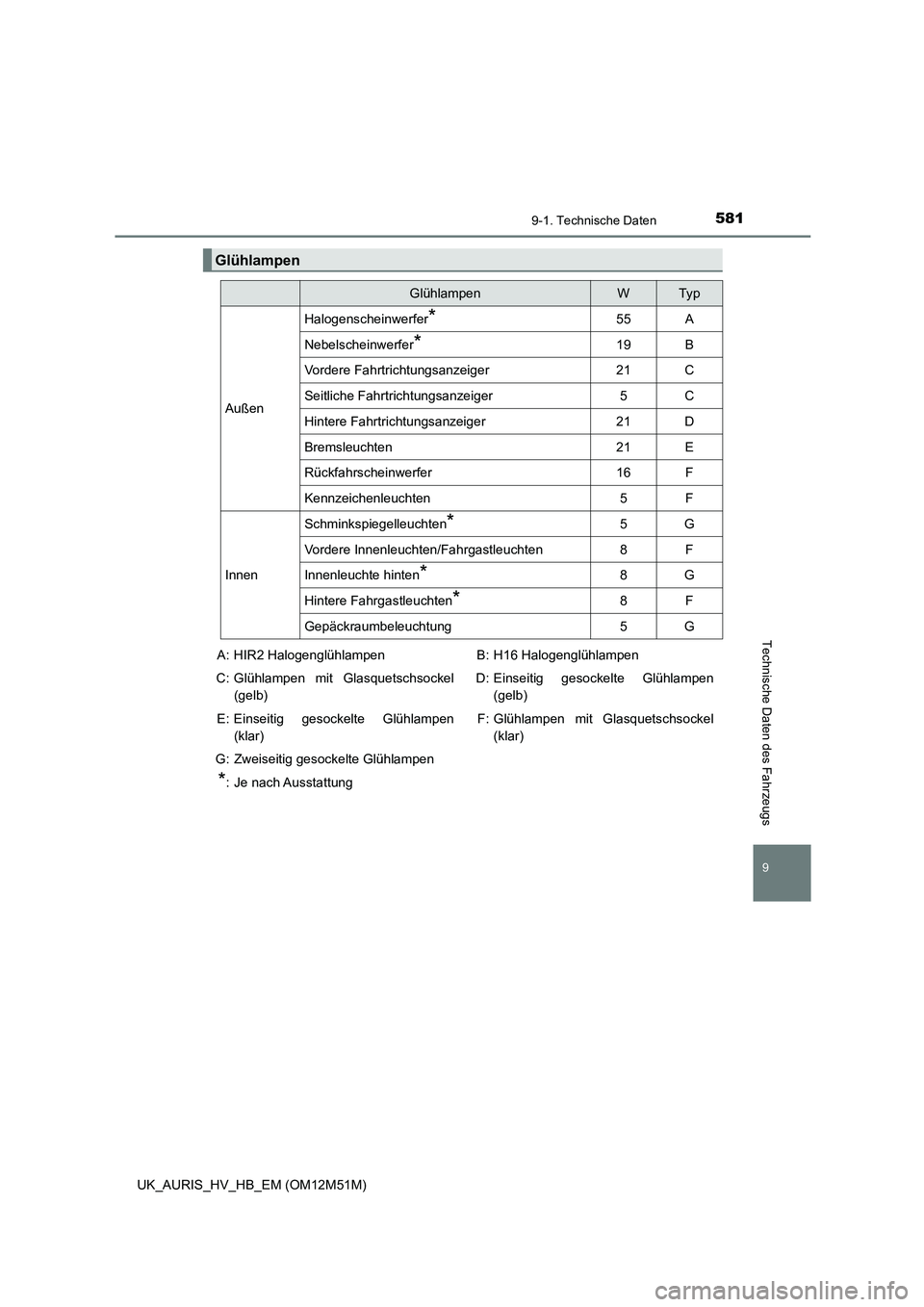

Glühlampen
GlühlampenWTy p
Außen
Halogenscheinwerfer*55A
Nebelscheinwerfer*19B
Vordere Fahrtrichtungsanzeiger21C
Seitliche Fahrtrichtungsanzeiger5C
Hintere Fahrtrichtungsanzeiger21D
Bremsleuchten21E
Rückfahrscheinwerfer16F
Kennzeichenleuchten5F
Innen
Schminkspiegelleuchten*5G
Vordere Innenleuchten/Fahrgastleuchten8F
Innenleuchte hinten*8G
Hintere Fahrgastleuchten*8F
Gepäckraumbeleuchtung5G
A: HIR2 Halogenglühlampen
C: Glühlampen mit Glasquetschsockel
(gelb)
E: Einseitig gesockelte Glühlampen
(klar)
G: Zweiseitig gesockelte Glühlampen
*: Je nach Ausstattung
B: H16 Halogenglühlampen
D: Einseitig gesockelte Glühlampen
(gelb)
F: Glühlampen mit Glasquetschsockel
(klar)

5829-1. Technische Daten
UK_AURIS_HV_HB_EM (OM12M51M)

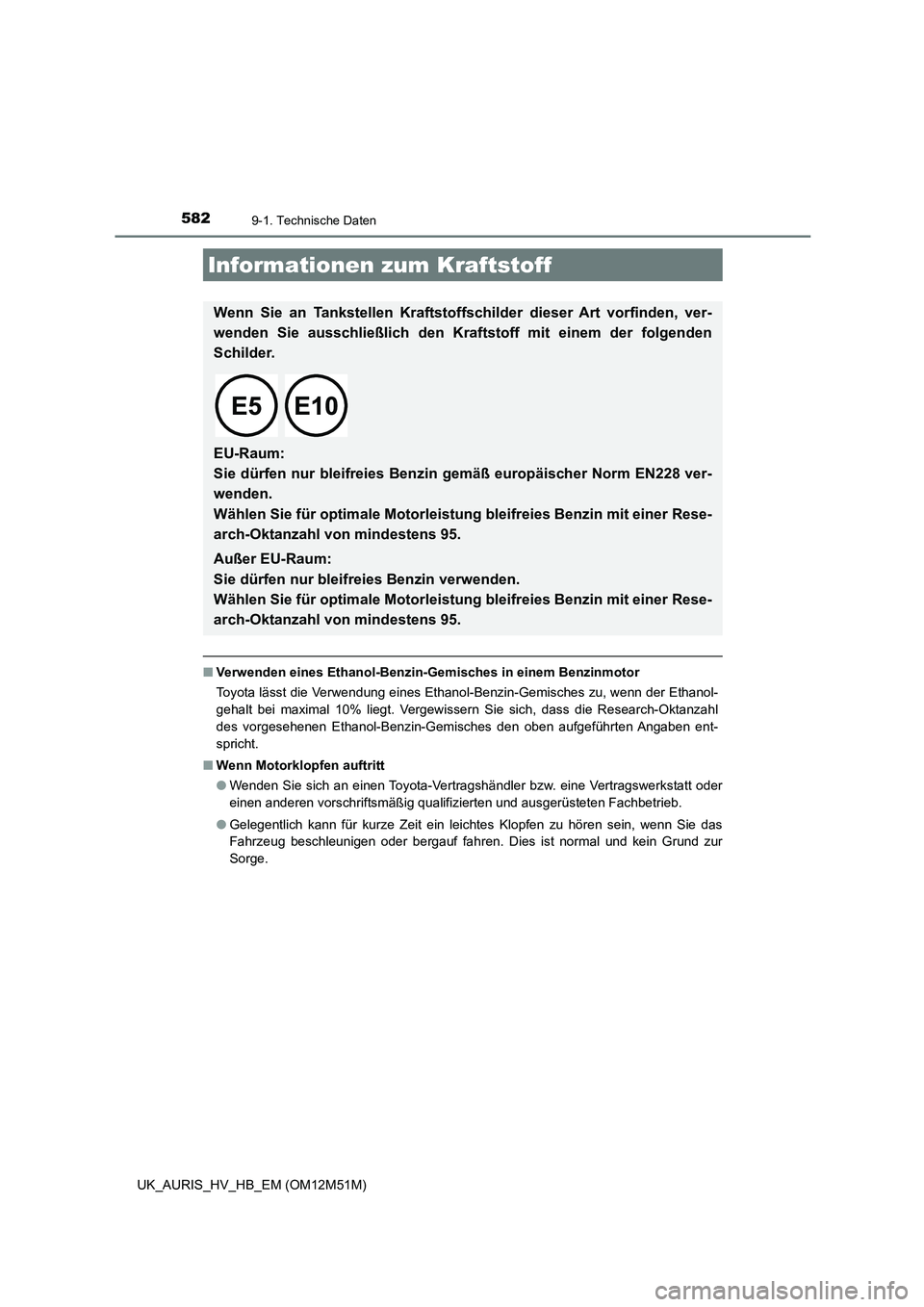

■Verwenden eines Ethanol-Benzin-Gemisches in einem Benzinmotor
Toyota lässt die Verwendung eines Ethanol-Benzin-Gemisches zu, wenn der Ethanol-
gehalt bei maximal 10% liegt. Vergewissern Sie sich, dass die Research-Oktanzahl
des vorgesehenen Ethanol-Benzin-Gemisches den oben aufgeführten Angaben ent-
spricht.
■ Wenn Motorklopfen auftritt
● Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Gelegentlich kann für kurze Zeit ein leichtes Klopfen zu hören sein, wenn Sie das
Fahrzeug beschleunigen oder bergauf fahren. Dies ist normal und kein Grund zur
Sorge.
Informationen zum Kraftstoff
Wenn Sie an Tankstellen Kraftstoff schilder dieser Art vorfinden, ver-
wenden Sie ausschließlich den Kraf tstoff mit einem der folgenden
Schilder.

EU-Raum:
Sie dürfen nur bleifreies Benzin gemäß europäischer Norm EN228 ver-
wenden.
Wählen Sie für optimale Motorleistung bleifreies Benzin mit einer Rese-
arch-Oktanzahl von mindestens 95.
Außer EU-Raum:
Sie dürfen nur bleifreies Benzin verwenden.
Wählen Sie für optimale Motorleistung bleifreies Benzin mit einer Rese-
arch-Oktanzahl von mindestens 95.

583
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12M51M)

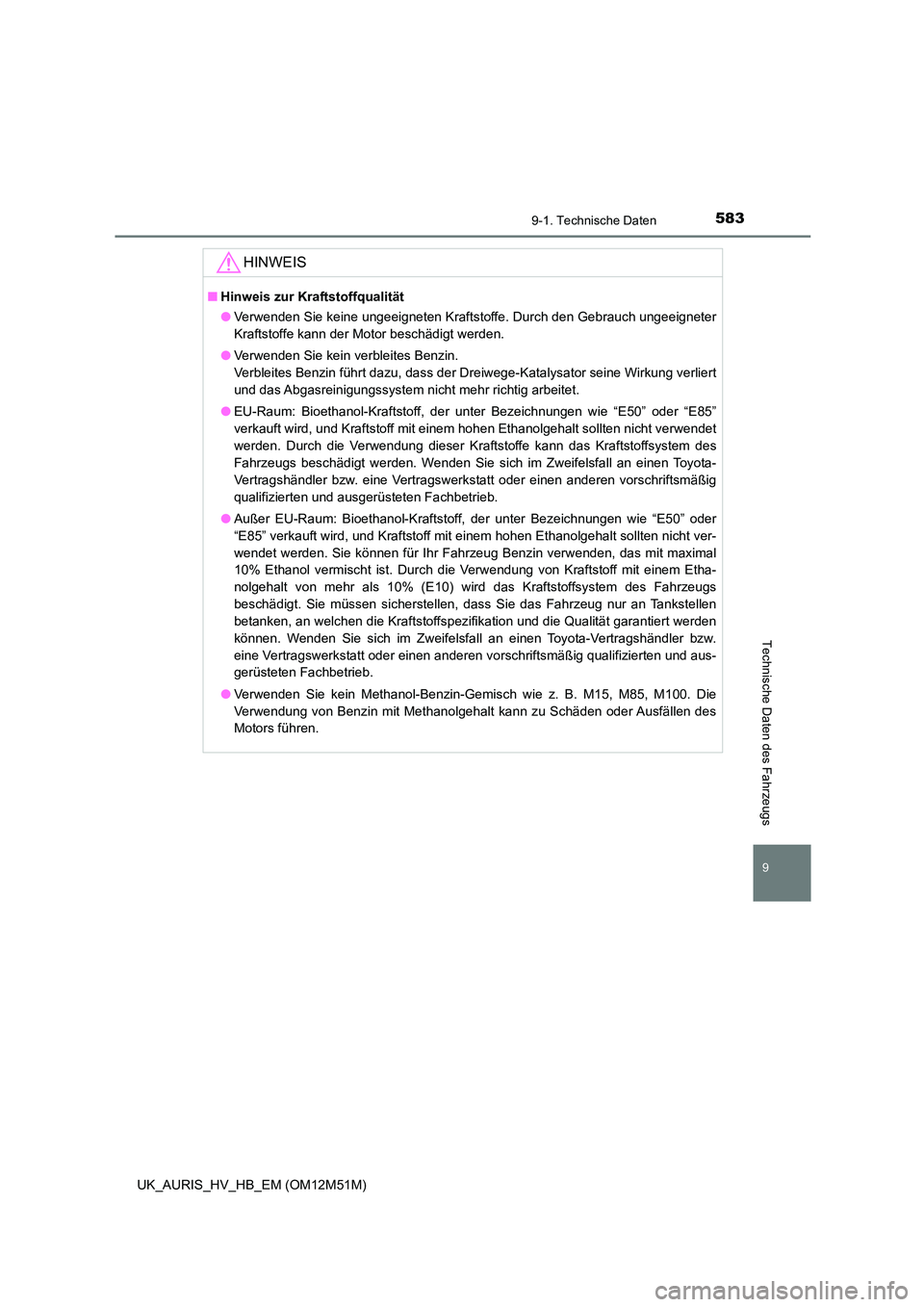

HINWEIS
■Hinweis zur Kraftstoffqualität
● Verwenden Sie keine ungeeigneten Kraftstoffe. Durch den Gebrauch ungeeigneter
Kraftstoffe kann der Motor beschädigt werden.
● Verwenden Sie kein verbleites Benzin.
Verbleites Benzin führt dazu, dass der Dreiwege-Katalysator seine Wirkung verliert
und das Abgasreinigungssystem nicht mehr richtig arbeitet.
● EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder “E85”
verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht verwendet
werden. Durch die Verwendung dieser Kraftstoffe kann das Kraftstoffsystem des
Fahrzeugs beschädigt werden. Wenden Sie sich im Zweifelsfall an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
● Außer EU-Raum: Bioethanol-Kraftstoff, der unter Bezeichnungen wie “E50” oder
“E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt sollten nicht ver-
wendet werden. Sie können für Ihr Fahrzeug Benzin verwenden, das mit maximal
10% Ethanol vermischt ist. Durch die Verwendung von Kraftstoff mit einem Etha-
nolgehalt von mehr als 10% (E10) wird das Kraftstoffsystem des Fahrzeugs
beschädigt. Sie müssen sicherstellen, dass Sie das Fahrzeug nur an Tankstellen
betanken, an welchen die Kraftstoffspezifikation und die Qualität garantiert werden
können. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
● Verwenden Sie kein Methanol-Benzin-Gemisch wie z. B. M15, M85, M100. Die
Verwendung von Benzin mit Methanolgehalt kann zu Schäden oder Ausfällen des
Motors führen.

584
UK_AURIS_HV_HB_EM (OM12M51M)
9-2. Individuelle Anpassung
■Ändern des Bildschirms des Navigations-/Multimediasystems (Fahr-
zeuge mit einem Navigat ions-/Multimediasystem)
Drücken Sie die Taste “SETUP”.
Berühren Sie “Fahrzeug” auf dem Bildschirm “Einstellungen”.
Wählen Sie das gewünschte Element.
Verschiedene Einstellungen können geändert werden. Für Einzelheiten
siehe die Liste der veränderbaren Einstellungen.
■Änderungen mit den Steuersch altern für die Instrumente
 S. 108
Einige Funktionseinstellungen werden beim Anpassen gleichzeitig mit ande-
ren Funktionen geändert. Näheres hierzu erfahren Sie von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Einstellungen können auf dem Bildschirm des Navigations-/Multimediasys-
tems geändert werden (Fahrzeuge mit einem Navigations-/Multimediasys-
tem)
Einstellungen, die mit den Steuerschaltern für die Instrumente geändert
werden können
Einstellungen, die von einem Toyota-Vert ragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb vorgenommen werden können
Definition der Symbole: O = Verfügbar, — = Nicht verfügbar
Anpassbare Funktionen
Ihr Fahrzeug bietet eine Vielzahl elektronischer Funktionen, die Sie
Ihren Wünschen ents prechend einstellen können. Die Einstellungen
dieser Funktionen können mit den St euerschaltern für die Instrumente,
auf dem Bildschirm des Navigat ions-/Multimediasystems oder von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäß ig qualifizierten und ausgerüsteten Fachbetrieb
vorgenommen werden.
Individuelle Anpassung von Fahrzeugfunktionen
Anpassbare Funktionen
1
2
1
2
3
