Autoayuda
CUIDADO
¡Apague el compresor de aire tras un máximo
de 8 minuto s
de funcionamiento para que no
se recaliente! Antes de volver a encender el
compresor de aire, déjelo enfriarse unos mi-
nutos. Comprobación transcurridos 10 minu-
to
s

de marcha Vuelva a enroscar el tubo de inflado
›› ›

fig. 105 8 y compruebe la presión en el
m anómetr
o 7 .
1,3 b ar (19 p
s

i/130 kPa) e inferior:
● ¡Deténgase! En tal c
aso, la rueda no ha
quedado bien sellada.
● Solicite la ayuda de personal especializado
›››
.
1,4 b ar (20 p
s
i/140 kPa) y superior:
● Vuelva a corregir la presión del neumático
al v
alor correcto.
● Reanude con cuidado la marcha hasta el ta-
ller e
specializado más cercano sin superar
los 80 km/h (50 mph) y sustituya el neumáti-
co. ATENCIÓN
La circulación con un neumático no sellado es
peligro s

a y puede provocar accidentes y le-
siones graves.
● No prosiga la marcha si la presión del neu-
mático es
1,3 bar (19 psi/130 kPa) e inferior.
● Solicite la ayuda de personal especializado. Cambio de escobillas
Camb io de l

as escobillas limpiapara-
brisas y limpialuneta Lea atentamente la información complemen-
t
ari
a

›››
 pág. 74.
Si las escobillas limpiaparabrisas de su ve-
hículo están en perfecto estado, disfrutará de
una mejor visibilidad. Si están deterioradas
se han de cambiar inmediatamente.
Las escobillas limpiaparabrisas vienen de se-
rie con una capa de grafito. Esta capa es la
responsable de que el barrido sobre el cristal
sea silencioso. Si la capa está dañada, au-
mentará el ruido al barrer el agua del cristal.
Compruebe el estado de las escobillas regu-
larmente. Si las escobillas rascan el cristal ,
han de cambiarse en caso de deterioro o lim-
piarlas si hay suciedad ››› .Si esto último no fuera suficiente, puede ser
que el
án
gu

lo de montaje de los brazos del
limpiaparabrisas esté desajustado. En este
caso, acuda a un taller especializado para
que lo controlen y ajusten. ATENCIÓN
Conduzca únicamente cuando tenga buena vi-
sib i

lidad a través de todos los cristales.
● Limpie con regularidad las escobillas y to-
dos lo
s cristales.
● Cambie las escobillas una o dos veces al
año. CUIDADO
● Si la s

escobillas están deterioradas o su-
cias pueden rayar el cristal.
● No limpie nunca los cristales con combusti-
ble, quit
aesmaltes, diluyentes de pintura o
productos similares. De lo contrario podrían
deteriorarse las escobillas.
● No desplace nunca el limpiaparabrisas o el
limpialu
neta con la mano. Podrían deteriorar-
se.
● Para evitar daños en el capó del motor y en
los br
azos portaescobillas del limpiaparabri-
sas, estos sólo deberán levantarse del para-
brisas una vez estén en la posición de servi-
cio. » 103
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Aviso
● Lo s
brazos limpiaparabrisas sólo se pue-
den desplazar hacia la posición para realizar
el cambio, estando el capó del motor comple-
tamente cerrado.
● La posición de servicio también se puede
aprov
echar, por ejemplo, si cuando aparca en
invierno cubre el parabrisas para evitar que
se congele. Remolcar y arrancar el motor
por r
emo
lc

ado
Generalidades Lea atentamente la información complemen-
t
ari
a

›››
 pág. 71.
Arrancar por remolcado es poner el motor en
marcha de un vehículo mientras otro tira de
él.
Remolcar es tirar con un vehículo de otro que
no está en condiciones de circular.
¡Si el vehículo cuenta con el sistema Keyless
Access, solo está permitido remolcarlo con el
encendido conectado!
La batería del vehículo se va descargando si
se remolca el vehículo con el motor apagado
y el encendido conectado. Dependiendo del
estado de carga de la batería, la caída de la
tensión puede ser tan grande, aun habiendo transcurrido solo unos pocos minutos, que
no func

ione ningún consumidor eléctrico del
vehículo como, p. ej., los intermitentes de
emergencia. En los vehículos con el sistema
Keyless Access, el volante podría bloquearse. ATENCIÓN
Si el vehículo se ha quedado sin corriente, no
fu nc

iona ninguno de los equipos de ilumina-
ción, tales como la luz de freno y los intermi-
tentes. El vehículo no se debe remolcar. De lo
contrario existe peligro de accidente. ATENCIÓN
Arrancar por remolcado supone un riesgo de
acc ident

e elevado, por ejemplo, el de chocar
con el vehículo tractor. CUIDADO
En el caso de que, debido a una avería, el
camb io de s

u vehículo no contenga más lubri-
cante, el vehículo sólo se deberá remolcar
con las ruedas motrices levantadas o bien se
deberá transportar sobre una camioneta o re-
molque especial. CUIDADO
El tramo a remolcar para arrancar el motor no
debe s uper

ar los 50 m, de lo contrario existe
el riesgo de dañar el catalizador. Aviso
● Ob ser

ve las disposiciones legales al res-
pecto.
● Encienda los intermitentes de emergencia
en ambos
vehículos. Tenga también en cuen-
ta otras posibles normativas al respecto.
● El cable de remolcado no debe estar retorci-
do. De lo c
ontrario, la argolla de remolque de-
lantera podría llegar a salirse del vehículo. Indicaciones para el arranque por re-
mo
lc
a

do Por lo general no se debería arrancar un ve-
híc
u
lo por r

emolcado. En su lugar utilice la
ayuda de arranque ›››
 pág. 72.
Por motivos técnicos, no está permitido
arrancar por remolcado los siguientes ve-
hículos:
● Vehículos con cambio automático.
● Si la batería del vehículo está descargada,
porque en v
ehículos con sistema de cierre y
arranque Keyless Access la dirección perma-
nece bloqueada y no se puede desconectar
el freno de estacionamiento electrónico ni
soltar el bloqueo electrónico de la columna
de dirección en caso de que estuvieran co-
nectados.
104

Autoayuda
● Cuando l
a b
atería está descargada es posi-
ble que las unidades de control del motor no
funcionen correctamente.
Si a pesar de todo fuera necesario arrancar el
vehículo por remolcado (solo en caso de
cambio manual):
● Engrane la 2ª o la 3ª marcha.
● Mantenga pisado el embrague.
● Conecte el encendido y los intermitentes
de emergenc
ia.
● Cuando los dos vehículos estén en movi-
miento, s
uelte el embrague.
● En cuanto se ponga el motor en marcha, pi-
se el embrague
y desengrane la marcha para
evitar colisionar con el vehículo tractor. Aviso
Solo se podrá efectuar un arranque por re-
molc a

do si el freno de estacionamiento elec-
trónico y, dado el caso, el bloqueo electróni-
co de la columna de dirección están desco-
nectados. Si el vehículo se queda sin corrien-
te o se produce una avería en el sistema eléc-
trico, dado el caso habrá que poner el motor
en marcha con la ayuda de arranque para sol-
tar el freno de estacionamiento electrónico y
el bloqueo electrónico de la columna de di-
rección. Argolla de remolque delantera
Fig. 106
Parte derecha del parachoques de-
l ant
er

o: retirar la tapa. Fig. 107
Parte derecha del parachoques de-
l ant er

o: argolla de remolque enroscada. La argolla de remolque delantera sólo se de-
be mont
ar en c
a

so necesario.
En la parte derecha del parachoques delante-
ro hay una cubierta con una abertura en la
cual se enrosca la argolla de remolque. –
Tome la ar
golla de remolque del juego de
herramientas de a bordo.
– Retire la tapa haciendo presión en la zona
derech

a de la misma hasta descliparla
››› fig. 106.
– Atornille la argolla hasta el tope hacia la iz-
quier
da, en el sentido que indica la flecha
››› fig. 107.
Una vez utilizada, desenrosque la argolla de
remolque y coloque la cubierta nuevamente
en el parachoques. Guarde la argolla de re-
molque junto con las herramientas. La argo-
lla de remolque se deberá llevar siempre en
el vehículo.
105Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Argolla de remolque trasera Fig. 108
Parte derecha del parachoques trase-
r o: t
ap
a-cubierta. Fig. 109
Parte derecha del parachoques trase-
r o: ar
g

olla de remolque enroscada. La argolla de remolque trasera sólo se debe
mont
ar en c
a

so necesario.
En la parte derecha del parachoques poste- rior hay una cubierta que cubre un orificio
roscado. –
Saque la arg
olla de remolque del juego de
herramientas de a bordo ››› pág. 100.
– Retire la tapa haciendo presión en la zona
derech

a de la misma hasta descliparla
››› fig. 108.
– Atornille la argolla de remolque hasta el to-
pe en la ro

sca ››› fig. 109 y apriétela con la
llave de rueda.
Después de utilizarla, desenrosque la argolla
de remolque y guárdela junto a las herra-
mientas de a bordo. Vuelva a colocar la cu-
bierta en el parachoques. La argolla de re-
molque se deberá llevar siempre en el ve-
hículo. ATENCIÓN
● Si no se enro s

ca del todo la argolla de re-
molque, al remolcar el vehículo podría des-
prenderse la rosca con el riesgo de provocar
un accidente.
● En vehículos con dispositivo para remol-
que, utilice sólo c
ables de remolque especia-
les. ¡Peligro de accidente! CUIDADO
En los vehículos con dispositivo para remol-
que, utilic e sólo b

arras de remolque especia-
les para evitar dañar la rótula. Se trata de ba-
rras de remolque homologadas especialmen-
te para dispositivos de remolque. Remolcar vehículos con cambio ma-
nua
l El remolcado está relativamente exento de
pro
b

lemas.
Le rogamos que tenga en cuenta las indica-
ciones ››› pág. 104.
El vehículo puede remolcarse de un modo
normal con la barra de remolque o con el ca-
ble de remolcado, o bien con el eje delantero
o trasero levantado. La velocidad máxima
permitida para remolcar es de 50 km/h
(30 mph).
Remolcar vehículos con cambio auto-
mático El remolcado no está exento de problemas.
L
e r
og

amos que tenga en cuenta las indica-
ciones ›››
pág. 104.
El vehículo se puede remolcar de un modo
normal con una barra de remolque o con un
cable de remolcado. Al hacerlo, tenga en
cuenta lo siguiente:
● Posicione la pal
anca selectora en N.
● Al remolcar, la velocidad máxima permitida
es de 50 km/h

(30 mph).
● Al remolcar, la distancia máxima permitida
es de 50 km

. Motivo: si el motor está parado
no funciona la bomba de aceite del cambio,
106

Fusibles y lámparas
por lo que la caja de cambios no está lubrica-
d a de u
n modo s
uficiente a velocidades más
altas y distancias más largas.
Si el vehículo es remolcado con un camión-
grúa, sólo se deberá remolcar con las ruedas
delanteras levantadas. Motivo: los árboles de
transmisión asientan en las ruedas delante-
ras. Si se levanta el eje trasero, es decir, si se
remolca el vehículo hacia atrás, los árboles
de transmisión giran también hacia atrás.
Debido a ello, los planetarios del cambio au-
tomático alcanzan un régimen de vueltas tan
alto que la caja de cambios puede resultar
seriamente dañada en un corto período de
tiempo. Aviso
● Si no es po

sible remolcar el vehículo de un
modo normal o el trayecto que se tiene que
recorrer es superior a 50 km, se deberá trans-
portar en un vehículo especial o en un remol-
que.
● Si se interrumpe la alimentación de corrien-
te en la po
sición P, la palanca selectora ya no
podrá moverse. Esta palanca debe desblo-
quearse con el dispositivo de emergencia pa-
ra poder mover/maniobrar el vehículo. Fusibles y lámparas
F u
s

ibles
Introducción al tema En principio, un fusible puede estar asignado
a v
ario

s dispositivos. Por el contrario, es po-
sible que a un dispositivo le correspondan
varios fusibles.
Sustituya los fusibles sólo si se ha soluciona-
do la causa del error. Si se vuelve a fundir un
fusible poco después de cambiarlo, habrá
que verificar el sistema eléctrico en un taller
especializado. ATENCIÓN
¡Con la alta tensión del sistema eléctrico se
pueden r ec

ibir descargas y graves quemadu-
ras, pudiendo llegar a causar la muerte!
● No toque nunca los cables eléctricos del
sis
tema de encendido.
● Evite provocar un cortocircuito en el siste-
ma eléctrico
. ATENCIÓN
Utilizar fusibles inadecuados, reparar fusi-
bl e

s y puentear un circuito de corriente sin fu-
sibles puede ocasionar un incendio y graves
lesiones. ●
Nunc a uti

lice fusibles de mayor valor. Susti-
tuya los fusibles únicamente por fusibles del
mismo amperaje (mismo color y grabado) y
tamaño.
● No repare nunca un fusible.
● No sustituya nunca los fusibles por una tira
metálica, un
a grapa o similar. CUIDADO
● Par a no d

añar el sistema eléctrico del ve-
hículo, antes de sustituir un fusible deberán
apagarse siempre el encendido, las luces y el
resto de dispositivos eléctricos, y extraer la
llave del contacto.
● Si sustituye un fusible por otro de mayor
amperaje, podría d
añar también algún otro
punto del sistema eléctrico.
● Proteja las cajas de fusibles abiertas para
evitar que entr
e suciedad o humedad, ya que
pueden originar daños en el sistema eléctri-
co.
● Desmonte las tapas de las cajas de fusibles
y v
uelva a montarlas correctamente para evi-
tar desperfectos en el vehículo. Aviso
● A un di s

positivo le pueden corresponder
varios fusibles.
● Un fusible puede pertenecer también a va-
rios di
spositivos. » 107
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
●
En el v
ehículo hay más fusibles de los indi-
cados en este capítulo. Éstos deben sustituir-
se exclusivamente en un taller especializado.
● Las posiciones que no están ocupadas por
ningún fu
sible no aparecen en las tablas.
● Algunos de los equipamientos relacionados
en las
tablas pertenecen sólo a determinadas
versiones del modelo, o bien constituyen un
equipamiento opcional.
● Le rogamos que tengan en cuenta que las
tabl
as reflejan los datos de que se disponen
en el momento de imprimir este manual, por
lo que están sujetas a modificaciones. Dotación de fusibles, lado izquierdo
del
t
ab

lero de instrumentos Lea atentamente la información complemen-
t
ari
a

›››
 pág. 62
Sustituya los fusibles únicamente por fusi-
bles del mismo amperaje (mismo color y gra-
bado) y tamaño.
NºConsumidor/Amperios
1Gancho Remolque20
2Encendedor/Toma de corriente20
3Amplificador de sonido30
6Cierre centralizado40
8Ventilador calefactor/Climatronic30
NºConsumidor/Amperios
10Gancho Remolque20
11Electroválvulas CNG7,5
13Conmutador luces, columna dirección
LSS y SMLS, toma de diagnosis, sen-
sor de lluvia/luz7,5
14Columna dirección LSS: mando limpia10
15Kombi7,5
16Alimentación Luces Derecha40
17Alzacristales puertas derechas30
18Limpiaparabrisas30
19Radio, Sistema Multimedia25
20Luneta Térmica30
21Centralita SCR30
23Rear View Camera7,5
24
Connectivity Box, conexionado fuen-
tes de audio externas (Doble USB-Aux
IN), amplificador teléfono, pantalla
MIB
5
25Electrónica Columna Dirección (MFL)7,5
26Gateway7,5
27Centralita Suspensión Activa7,5
28Sensor DWA7,5
29Bocina DWA7,5
NºConsumidor/Amperios
31Centralita clima 9AA/9AB7,5
Centralita Climatronic 9AK15
32Columna dirección LSS, sin Kessy7,5
33Alzacristales puertas izquierdas30
35Alimentación Luces Izquierda40
36Signal Horn20
37Centralita asientos calefactados30
38BCM Power C6330
39BSD, PDC, MRR10
40
Conmutador luces, toma de diagnosis,
regulador alcance faros, columna di-
rección LSS: luces, faros halógenos,
interruptor marcha atrás, espejo elec-
trocrómico, RKA sin radio
7,5
41Regulación retrovisores exteriores sin
plegado,7,5
42Pedal embrague, relés arranque, bobi-
na relé CNG, Sensor de presión AA7,5
43Bobina Relé DWP, Motor limpialuneta,
Boquillas calefactadas15
44Airbag7,5
45Faro izquierdo Leimo Plus7,5
46Faro derecho Leimo Plus7,5 108

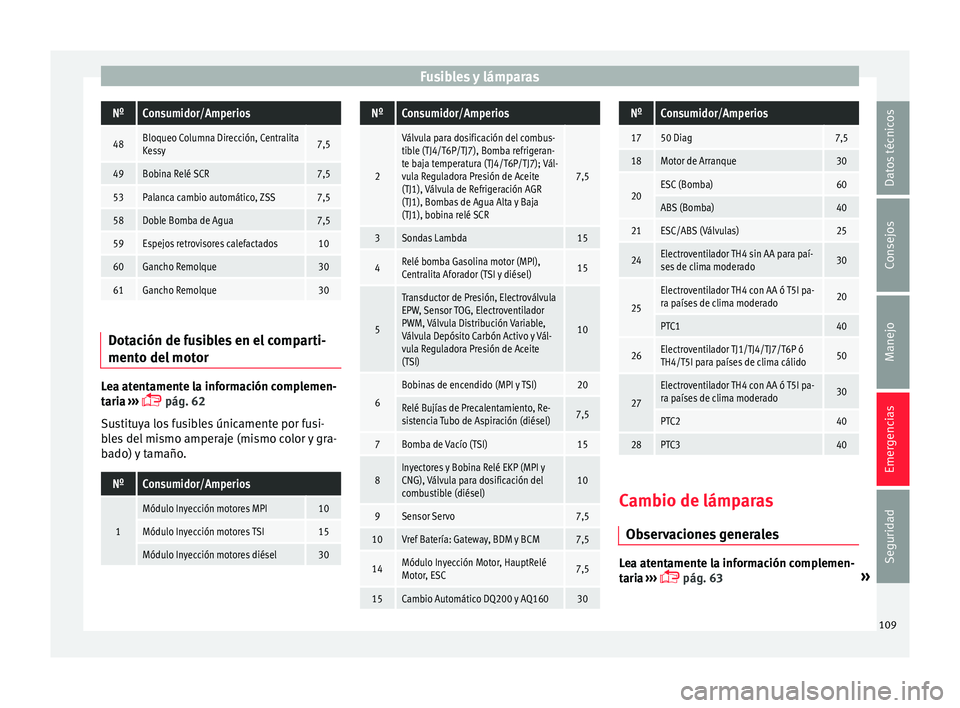

Fusibles y lámparasNºConsumidor/Amperios
48Bloqueo Columna Dirección, Centralita
Kessy7,5
49Bobina Relé SCR7,5
53Palanca cambio automático, ZSS7,5
58Doble Bomba de Agua7,5
59Espejos retrovisores calefactados10
60Gancho Remolque30
61Gancho Remolque30
Dotación de fusibles en el comparti-
ment
o del
mot

orLea atentamente la información complemen-
t
ari
a

›››
 pág. 62
Sustituya los fusibles únicamente por fusi-
bles del mismo amperaje (mismo color y gra-
bado) y tamaño.
NºConsumidor/Amperios
1
Módulo Inyección motores MPI10
Módulo Inyección motores TSI15
Módulo Inyección motores diésel30
NºConsumidor/Amperios
2
Válvula para dosificación del combus-
tible (TJ4/T6P/TJ7), Bomba refrigeran-
te baja temperatura (TJ4/T6P/TJ7); Vál-
vula Reguladora Presión de Aceite
(TJ1), Válvula de Refrigeración AGR
(TJ1), Bombas de Agua Alta y Baja
(TJ1), bobina relé SCR
7,5
3Sondas Lambda15
4Relé bomba Gasolina motor (MPI),
Centralita Aforador (TSI y diésel)15
5
Transductor de Presión, Electroválvula
EPW, Sensor TOG, Electroventilador
PWM, Válvula Distribución Variable,
Válvula Depósito Carbón Activo y Vál-
vula Reguladora Presión de Aceite
(TSI)
10
6
Bobinas de encendido (MPI y TSI)20
Relé Bujías de Precalentamiento, Re-
sistencia Tubo de Aspiración (diésel)7,5
7Bomba de Vacío (TSI)15
8Inyectores y Bobina Relé EKP (MPI y
CNG), Válvula para dosificación del
combustible (diésel)10
9Sensor Servo7,5
10Vref Batería: Gateway, BDM y BCM7,5
14Módulo Inyección Motor, HauptRelé
Motor, ESC7,5
15Cambio Automático DQ200 y AQ16030
NºConsumidor/Amperios
1750 Diag7,5
18Motor de Arranque30
20ESC (Bomba)60
ABS (Bomba)40
21ESC/ABS (Válvulas)25
24Electroventilador TH4 sin AA para paí-
ses de clima moderado30
25
Electroventilador TH4 con AA ó T5I pa-
ra países de clima moderado20
PTC140
26Electroventilador TJ1/TJ4/TJ7/T6P ó
TH4/T5I para países de clima cálido50
27
Electroventilador TH4 con AA ó T5I pa-
ra países de clima moderado30
PTC240
28PTC340 Cambio de lámparas
O b
ser

vaciones generales Lea atentamente la información complemen-
t
ari
a

›››
 pág. 63 »
109
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Cambiar lámparas de incandescencia no es
senc i
l
lo.
Si desea cambiar usted mismo las lámparas
del compartimento del motor, recuerde que
es una zona peligrosa ››› en Indicaciones
de se gurid
a

d para los trabajos en el vano
motor de la pág. 290.
Las lámparas sólo se sustituirán por lámpa-
ras de idéntica ejecución. La denominación
se encuentra en la base del portalámparas.
En función del equipamiento, existen diver-
sos sistemas de faros y de luces posteriores:
● Faro principal halógeno
● Faro principal full-LED*
● Faro principal halógeno con luz de día LED*
● Luz posterior de lámparas
● Luz posterior con LED*
Sist
ema de faros full-LED*
Los faros full-LED implementan todas las fun-
ciones luminosas (luz de día, posición, inter-
mitente, luz de cruce y luz de ruta) con dio-
dos electroluminiscentes (LED) como fuente
de luz.
Los faros full-LED han sido diseñados para
que duren toda la vida del vehículo y las
fuentes de luz no se pueden sustituir. En ca-
so de avería del faro, acuda a un taller autori-
zado para su sustitución. ATENCIÓN
● Lo s

trabajos en el compartimento del motor
deben realizarse con especial cuidado, existe
peligro de quemaduras.
● Las lámparas de incandescencia están bajo
pres
ión y pueden explotar al cambiarlas, por
lo que existe peligro de resultar herido al
cambiarlas.
● Al cambiar lámparas, asegúrese de no he-
rirse con l
as piezas de cantos agudos que hay
en la carcasa de los faros. CUIDADO
● Ante s

de trabajar en el sistema eléctrico
hay que extraer la llave del contacto. De lo
contrario puede producirse un cortocircuito.
● Apague las luces y la luz de aparcamiento
antes
de cambiar una lámpara de incandes-
cencia Nota relativa al medio ambiente
En las tiendas especializadas podrá informar-
se de cómo desec h

ar lámparas de incandes-
cencia defectuosas. Aviso
● Según l a

s condiciones metereológicas (frío,
humedad), podrían empañarse temporalmen-
te los faros delanteros, los antiniebla, los pi-
lotos traseros y los intermitentes. Esto no
afecta a la vida útil del sistema de ilumina-
ción. Encendiendo las luces, la zona por don- de se proyecta el haz de luz se desempaña en
poco tiempo
.

Sin embargo, puede que por
dentro, los bordes sigan empañados.
● Compruebe con regularidad que todos los
equipos de i
luminación de su vehículo funcio-
nan a la perfección, en especial las luces ex-
teriores. Esto no sólo redunda en su seguri-
dad, sino también en la de los demás conduc-
tores.
● Adquiera la nueva lámpara antes de empe-
zar a camb
iar la lámpara defectuosa.
● No toque la ampolla de vidrio de la lámpara
con la m
ano, es mejor utilizar un trozo de tela
o papel. Los restos dejados por la huella dac-
tilar se evaporarían por el calor de la lámpara
de incandescencia encendida, se precipita-
rían en la superficie del espejo y acabarían
dañando el reflector.
● Dependiendo del nivel de equipamiento del
vehícu
lo, parte o toda la iluminación interior
y/o exterior puede ser con LED. Los diodos
LED tienen una vida estimada superior a la vi-
da del vehículo. En caso de avería de una luz
LED, acuda a un taller autorizado para su sus-
titución. 110
