2018 Peugeot Boxer Instruktionsbog (in Danish)

143
Med stålfælge :
Med alufælge :
Se det relevante afsnit for
yderligere oplysninger om bilens
identifikationsmærkning, specifikt om
dæktryksmærkatet.
F
F

astgør holderen I til den udvendige del.
F
S

kru grebet H ind for at fastgøre holderen og
stålfælgen.
F
P

lacer beslaget J på holderen I.
F
S

tram håndtaget H .
F
S

kru de tre fastgørelsesbolte K i
holderen I på
alufælgen og stram dem. F
A

nbring den lange topnøgle A, hjulnøglen D og
stangen B på monteringsbolten.
F
D

rej det hele med uret for at rulle kablet sammen
og hæve hjulet på plads under bilen.
F
K

ontroller, at hjulet ligger vandret ind mod
vognbunden, og at indhakket på hejsesystemet
er synligt.
F
L

æg værktøjet og hjulkapslen på plads
(afhængigt af version).Udskiftning af en pære
Forlygterne har lygteglas i polykarbonat, der er
forsynet med et lag beskyttende lak:
F
D

e må ikke rengøres med en tør eller
slibende klud, eller med et rengørings-
eller opløsningsmiddel.
F
A

nvend en svamp og sæbevand eller et
pH-neutralt produkt.
F
V

ed anvendelse af højtryksrenser på
snavs, der sidder fast, må strålen ikke
rettes i
længere tid mod forlygterne eller
omkring lygterne for at undgå beskadigelse
af lakken og tætningslisterne.
En pære må kun udskiftes med tændingen
slået fra og efter at forlygten har været
slukket i
flere minutter (fare for alvorlige
forbrændinger).
F
U

ndgå direkte berøring af pæren, men
anvend en klud, der ikke fnugger.
Det er vigtigt, at du aldrig anvender
ultraviolette (UV) pærer, da det kan ødelægge
forlygterne.
Udskift altid en defekt pære med en ny pære
med samme reference og specifikationer.
8
Problemløsning

144
Der kan forekomme et fint duglag på den
indvendige side af for- og baglygternes
lygteglas under særlige forhold (ved lave
temperaturer, og når det er fugtigt). Det
forsvinder efter nogle minutter, når lygterne er
tændte.
Pære- eller lampetyper
Der er anvendt forskellige typer pærer i bilen. De
t ages ud på følgende måde:
Ty p e A
Ty p e B
Pære helt i glas: Træk forsigtigt i pæren, da den er
t rykmonteret.
Ty p e C
Ty p e D
Pære med bajonetfatning: Tryk på pæren, og drej
den mod uret. Cylinderformet pære: skub kontakterne ud til siden.
Halogenpære: Frigør blokeringsfjederen fra dens
plads.
Forlygter
1.
Fjernlys.
2. Nærlys.
3. Afviserblink.
4. Positionslys/kørelys
Problemløsning

145

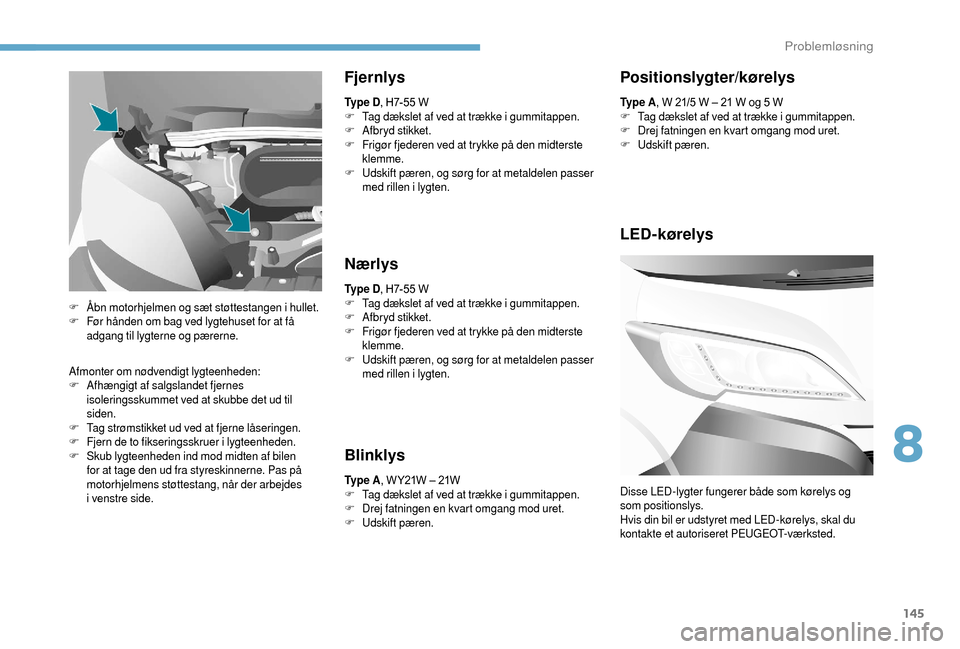

Afmonter om nødvendigt lygteenheden:
F Afhængigt af salgslandet fjernes
isoleringsskummet ved at skubbe det ud til
siden.
F
T

ag strømstikket ud ved at fjerne låseringen.
F
F

jern de to fikseringsskruer i

lygteenheden.
F
S

kub lygteenheden ind mod midten af bilen
for at tage den ud fra styreskinnerne. Pas på
motorhjelmens støttestang, når der arbejdes
i


venstre side.
Fjernlys
Ty p e D , H7-55 W
F T ag dækslet af ved at trække i gummitappen.
F
Af

bryd stikket.
F
F

rigør fjederen ved at trykke på den midterste
klemme.
F
U

dskift pæren, og sørg for at metaldelen passer
med rillen i
lygten.
Nærlys
Ty p e D, H7-55 W
F T ag dækslet af ved at trække i gummitappen.
F
Af

bryd stikket.
F
F

rigør fjederen ved at trykke på den midterste
klemme.
F
U

dskift pæren, og sørg for at metaldelen passer
med rillen i
lygten.
Blinklys
Ty p e A, W Y21W – 21W
F T ag dækslet af ved at trække i gummitappen.
F
D

rej fatningen en kvart omgang mod uret.
F
U

dskift pæren.
F
Å

bn motorhjelmen og sæt støttestangen i

hullet.
F
F

ør hånden om bag ved lygtehuset for at få
adgang til lygterne og pærerne. Ty p e A
, W 21/5 W – 21 W og 5 W
F
T
ag dækslet af ved at trække i gummitappen.
F
D
rej fatningen en kvart omgang mod uret.
F
U
dskift pæren.
Positionslygter/kørelys
LED-kørelys
Disse LED-lygter fungerer både som kørelys og
som positionslys.
Hvis din bil er udstyret med LED-kørelys, skal du
kontakte et autoriseret PEUGEOT-værksted.
8
Problemløsning

146
Sideblinklys
Ty p e A , W16WF – 16 W
F
V
ip sidespejlet for at få adgang til skruerne.
F
T

ag de to fikseringsskruer ud.
F
T

ræk i fatningen for at frigøre tapperne.
F
T

ræk pæren ud, og udskift den.
Tå g e l yg t e r
Ty p e D , H11-55W
F D rej rattet, så hjulet i den pågældende side er
drejet helt indad.
Når en halogenlampe udskiftes, skal lygten
have være slukket i
flere minutter (risiko for
alvorlige forbrændinger). Rør aldrig pæren
direkte med hænderne, men brug en fnugfri
klud.
Kontroller efter hver udskiftning, at lygten
virker korrekt.
F
T

ag skruen i hjulkassen ud
F
T

ag beskyttelsesklappen af F
T

ag fastspændingsfjederen og stikket ud
F
D

rej fatningen og tag den ud
F
U

dskift pæren, og sørg for at metaldelen passer
med rillen i
lygten.
Problemløsning

147
Ty p e C, 12 V 10 W – 10 W
Sidepositionslys
Ty p e A, W5W – 5 W
Kabinelys
F Hvis din bil er udstyret med sådanne (størrelse
L4), tag de to fikseringsskruer ud.
F
T

ræk i fatningen for at frigøre tapperne.
F
T

ræk pæren ud, og udskift den. For/bag
F T ryk på de punkter, der er vist med pilene, og
tag derefter lampen ud.
F
Å

bn beskyttelsesklappen.
F
U

dskift pæren ved at skubbe de to kontakter ud
til siden.
F
S

ørg for, at de nye pærer sidder godt fast
mellem de to kontakter.
F
L

uk beskyttelsesklappen.
F
F

astgør kabinelyset i holderen og kontrollér, at
det sidder godt fast.
Baglygter
1. Stoplys
Ty p e B , P21W – 21W
2. Bremse-/positionslys
Ty p e B , P21/5W – 21
W og 5 W
3. Blinklys
Ty p e B , PY21W – 21
W
4. Baklys
Ty p e A , W16W – 16
W
5. Tågelygte
Ty p e A , W16W – 16
W
Se det pågældende afsnit for yderligere
oplysninger om pæretyper .
8
Problemløsning

148

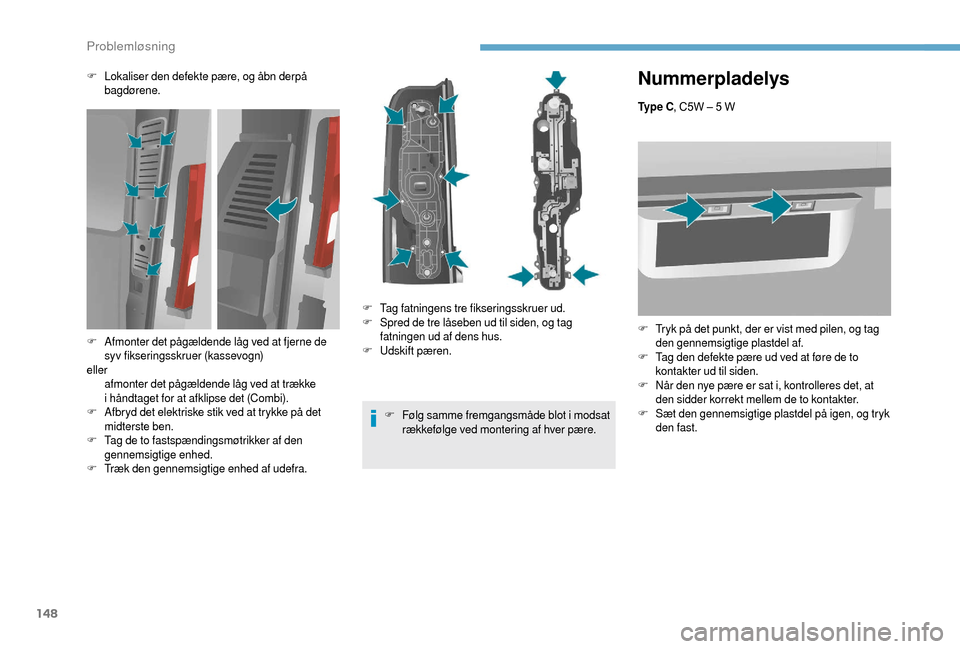

Nummerpladelys
Ty p e C, C5W – 5 W
F
T
ryk på det punkt, der er vist med pilen, og tag
den gennemsigtige plastdel af.
F
T

ag den defekte pære ud ved at føre de to
kontakter ud til siden.
F
N

år den nye pære er sat i, kontrolleres det, at
den sidder korrekt mellem de to kontakter.
F
S

æt den gennemsigtige plastdel på igen, og tryk
den fast.
F
L

okaliser den defekte pære, og åbn derpå
bagdørene.
F
F

ølg samme fremgangsmåde blot i

modsat
rækkefølge ved montering af hver pære.
F
A

fmonter det pågældende låg ved at fjerne de
syv fikseringsskruer (kassevogn)
eller
a

fmonter det pågældende låg ved at trække
i

håndtaget for at afklipse det (Combi).
F
A

fbryd det elektriske stik ved at trykke på det
midterste ben.
F
T

ag de to fastspændingsmøtrikker af den
gennemsigtige enhed.
F
T

ræk den gennemsigtige enhed af udefra. F
T

ag fatningens tre fikseringsskruer ud.
F
S

pred de tre låseben ud til siden, og tag
fatningen ud af dens hus.
F
U

dskift pæren.
Problemløsning

149
Tredje stoplygte
Ty p e A , W5W – 5 W (x 4)
F
T
ag de to fikseringsskruer ud af lygten.
F
T

ag lygten ud ved at trække den ud mod dig
s e l v.
F
T

ag fatningen ud ved at presse de to låsefjedre
indad.
F
T

ag den defekte pære ud ved at trække den ud
ovenfra.
F
U

dskift pæren.
Udskiftning af en sikring
De tre sikringsbokse er placeret på
instrumentpanelet i venstre side, i stolpen i højre
side og i
motorrummet.
De oplysende betegnelser gælder kun sikringer, der
kan udskiftes af brugeren. Alle andre indgreb skal
udføres af et autoriseret PEUGEOT-værksted eller
et andet kvalificeret værksted. Til mekanikere: Udførlige oplysninger om
sikringer og relæer findes i


ledningsoversigter
og diagrammer, der fås hos en PEUGEOT-
forhandler.
Udtagning og isætning af en sikring
PEUGEOT påtager sig intet ansvar for
udgifter til reparation af bilen eller fejl, som
skyldes monteret tilbehør, der ikke er leveret
og anbefalet af PEUGEOT, og som ikke
er monteret i


henhold til specifikationerne,
især når det samlede strømforbrug for
det monterede ekstraudstyr er over
10


milliampere. God
Defekt
Før en sikring udskiftes, skal man kende årsagen til
problemet og afhjælpe det. Sikringernes numre er
anført på sikringsboksen.
Udskift altid en defekt sikring med en sikring af
tilsvarende styrke.
8
Problemløsning

150
Sikringer på instrumentpanel
i venstre side
F Tag boltene ud, og vip boksen for at få adgang til
sikringerne. Sikring
A (ampere) Placering
12 7, 5Højre nærlys
13 7, 5Venstre nærlys
31 5Relæ til motorstyreboks – relæ til instrumentbordets styreboks

(+ tændingsnøgle)
32 7, 5Kabinelys (+ batteri)
33 7, 5Føler til kontrol af batteriet på Stop & Start-version (+ batteri)
34 7, 5Minibus kabinelys – havariblink
36 10Radio – betjeningsknapper til klimaanlæg – alarm – fartskriver – styreenhed
til batteriafbryder – timer til supplerende varmeanlæg (batteri +)
37 7, 5Stoplyskontakt – 3. stoplys – Instrumengruppe (tænding +)
38 20Centrallåsning af døre (batteri +)
42 5Styreenhed og føler til ABS – ASR-føler – DSC-føler – Stoplyskontakt
43 20Motor til forrudevisker (tændingskontakt +)
47 20Motor til elrude i


førersiden
48 20Motor til elrude i
passagersiden
49 5Styreboks til parkeringshjælp – radio – ratkontakter – betjeningspaneler
i
midten og i siderne – ekstra betjeningspanel – styreenhed til
batteriafbryder (tændingskontakt +)
50 7, 5Styreboks for airbags og selestrammere
51 5Fartskriver – styreenhed til ser vostyring – klimaanlæg – baklygter –
vandføler til dieselfilter – luftmængdemåler (tændingskontakt +)
53 7, 5Instrumentgruppe - (batteri +)
89 -Anvendes ikke
90 7, 5Venstre fjernlys
91 7, 5Højre fjernlys
92 7, 5Venstre tågeforlygte
93 7, 5Højre tågeforlygte
