2018 Peugeot 308 Vodič za korisnike (in Croatian)

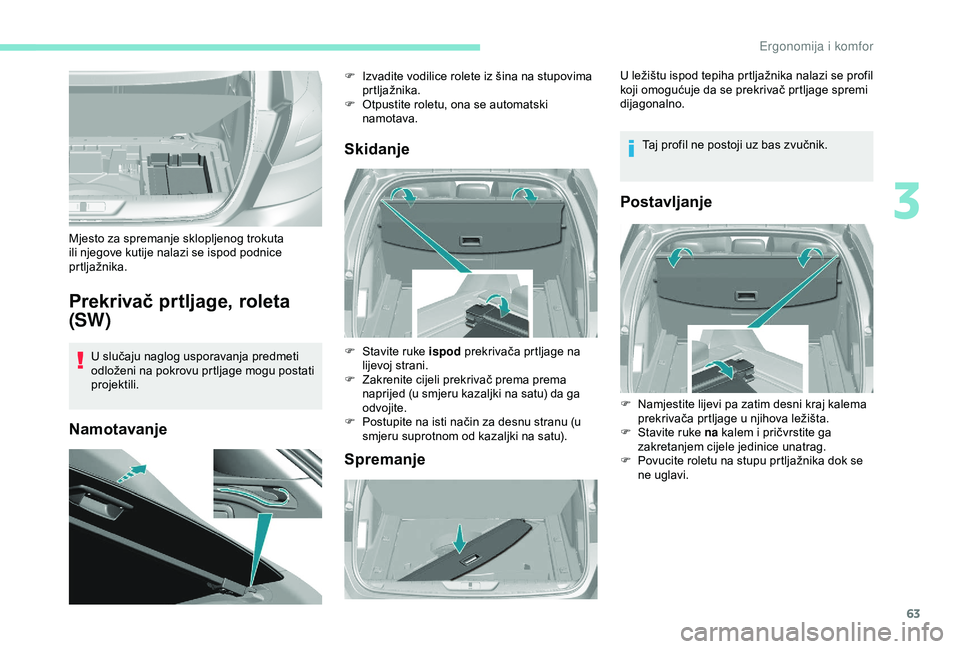

63
Prekrivač prtljage, roleta
(SW)
U slučaju naglog usporavanja predmeti
odloženi na pokrovu prtljage mogu postati
projektili.
NamotavanjeSkidanje
Spremanje
Mjesto za spremanje sklopljenog trokuta
ili njegove kutije nalazi se ispod podnice
prtljažnika. F

I
zvadite vodilice rolete iz šina na stupovima
prtljažnika.
F
O
tpustite roletu, ona se automatski
namotava.
F
S
tavite ruke ispod prekrivača prtljage na
lijevoj strani.
F

Z
akrenite cijeli prekrivač prema prema
naprijed (u smjeru kazaljki na satu) da ga
odvojite.
F

P
ostupite na isti način za desnu stranu (u
smjeru suprotnom od kazaljki na satu). U ležištu ispod tepiha prtljažnika nalazi se profil
koji omogućuje da se prekrivač prtljage spremi
dijagonalno.
Taj profil ne postoji uz bas zvučnik.
Postavljanje
F Namjestite lijevi pa zatim desni kraj kalema prekrivača prtljage u njihova ležišta.
F

S
tavite ruke na kalem i pričvrstite ga
zakretanjem cijele jedinice unatrag.
F

P
ovucite roletu na stupu prtljažnika dok se
ne uglavi.
3
Ergonomija i komfor

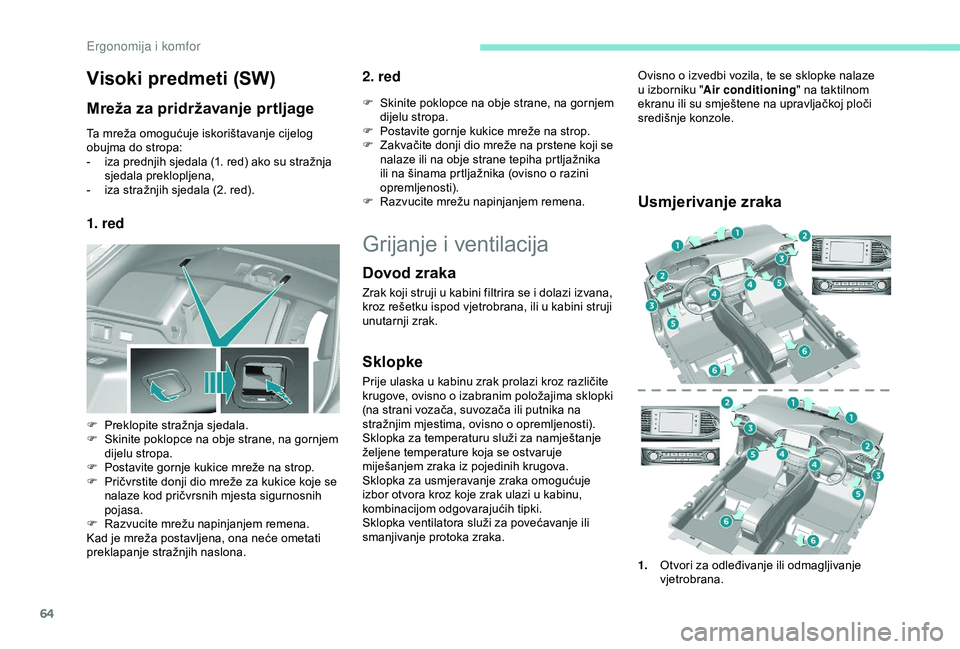

64
Visoki predmeti (SW)
Mreža za pridržavanje prtljage
Ta mreža omogućuje iskorištavanje cijelog
obujma do stropa:
-
i
za prednjih sjedala (1. red) ako su stražnja
sjedala preklopljena,
-

i
za stražnjih sjedala (2. red).
1. red 2. red
F Skinite poklopce na obje strane, na gornjem
dijelu stropa.
F

P
ostavite gornje kukice mreže na strop.
F

Z
akvačite donji dio mreže na prstene koji se
nalaze ili na obje strane tepiha prtljažnika
ili na šinama prtljažnika (ovisno o razini
opremljenosti).
F

R
azvucite mrežu napinjanjem remena.
F

P

reklopite stražnja sjedala.
F

S

kinite poklopce na obje strane, na gornjem
dijelu stropa.
F

P

ostavite gornje kukice mreže na strop.
F

P

ričvrstite donji dio mreže za kukice koje se
nalaze kod pričvrsnih mjesta sigurnosnih
pojasa.
F

R

azvucite mrežu napinjanjem remena.
Kad je mreža postavljena, ona neće ometati
preklapanje stražnjih naslona.
Grijanje i ventilacija
Dovod zraka
Zrak koji struji u kabini filtrira se i dolazi izvana,
kroz rešetku ispod vjetrobrana, ili u kabini struji
unutarnji zrak.
Sklopke
Prije ulaska u kabinu zrak prolazi kroz različite
krugove, ovisno o izabranim položajima sklopki
(na strani vozača, suvozača ili putnika na
stražnjim mjestima, ovisno o opremljenosti).
Sklopka za temperaturu služi za namještanje
željene temperature koja se ostvaruje
miješanjem zraka iz pojedinih krugova.
Sklopka za usmjeravanje zraka omogućuje
izbor otvora kroz koje zrak ulazi u kabinu,
kombinacijom odgovarajućih tipki.
Sklopka ventilatora služi za povećavanje ili
smanjivanje protoka zraka.
Usmjerivanje zraka
Ovisno o izvedbi vozila, te se sklopke nalaze
u izborniku " Air conditioning " na taktilnom
ekranu ili su smještene na upravljačkoj ploči
središnje konzole.
1. Otvori za odleđivanje ili odmagljivanje
vjetrobrana.
Ergonomija i komfor

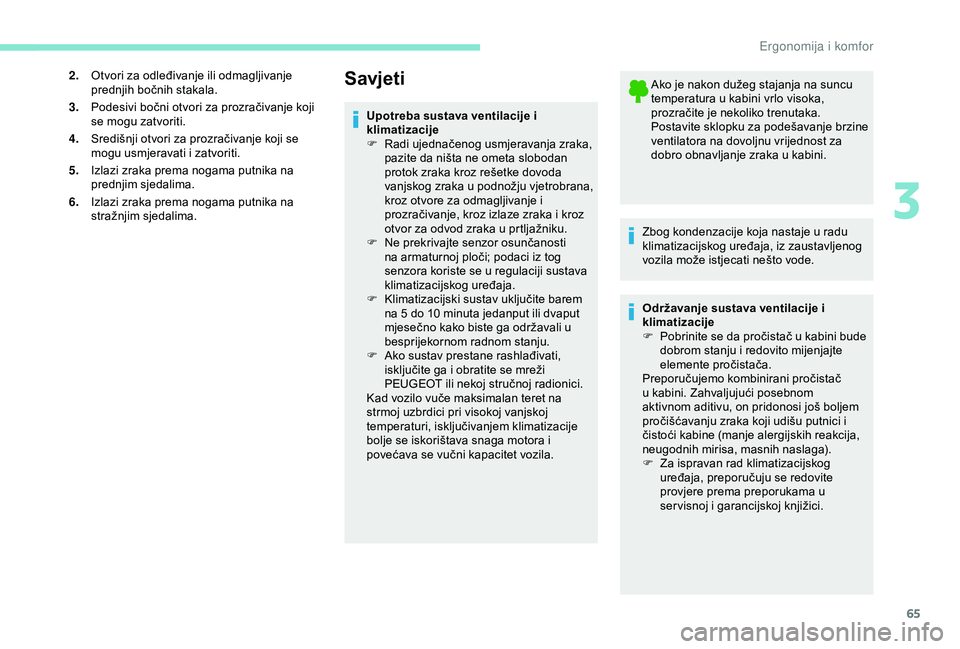

65
2.Otvori za odleđivanje ili odmagljivanje
prednjih bočnih stakala.
3. Podesivi bočni otvori za prozračivanje koji
se mogu zatvoriti.
4. Središnji otvori za prozračivanje koji se
mogu usmjeravati i zatvoriti.
5. Izlazi zraka prema nogama putnika na
prednjim sjedalima.
6. Izlazi zraka prema nogama putnika na
stražnjim sjedalima.Savjeti
Upotreba sustava ventilacije i
klimatizacije
F

R
adi ujednačenog usmjeravanja zraka,
pazite da ništa ne ometa slobodan
protok zraka kroz rešetke dovoda
vanjskog zraka u podnožju vjetrobrana,
kroz otvore za odmagljivanje i
prozračivanje, kroz izlaze zraka i kroz
otvor za odvod zraka u prtljažniku.
F

N
e prekrivajte senzor osunčanosti
na armaturnoj ploči; podaci iz tog
senzora koriste se u regulaciji sustava
klimatizacijskog uređaja.
F

K
limatizacijski sustav uključite barem
na 5 do 10
minuta jedanput ili dvaput
mjesečno kako biste ga održavali u
besprijekornom radnom stanju.
F

A
ko sustav prestane rashlađivati,
isključite ga i obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Kad vozilo vuče maksimalan teret na
strmoj uzbrdici pri visokoj vanjskoj
temperaturi, isključivanjem klimatizacije
bolje se iskorištava snaga motora i
povećava se vučni kapacitet vozila. Ako je nakon dužeg stajanja na suncu
temperatura u kabini vrlo visoka,
prozračite je nekoliko trenutaka.
Postavite sklopku za podešavanje brzine
ventilatora na dovoljnu vrijednost za
dobro obnavljanje zraka u kabini.
Zbog kondenzacije koja nastaje u radu
klimatizacijskog uređaja, iz zaustavljenog
vozila može istjecati nešto vode.
Održavanje sustava ventilacije i
klimatizacije
F

P
obrinite se da pročistač u kabini bude
dobrom stanju i redovito mijenjajte
elemente pročistača.
Preporučujemo kombinirani pročistač
u kabini. Zahvaljujući posebnom
aktivnom aditivu, on pridonosi još boljem
pročišćavanju zraka koji udišu putnici i
čistoći kabine (manje alergijskih reakcija,
neugodnih mirisa, masnih naslaga).
F

Z
a ispravan rad klimatizacijskog
uređaja, preporučuju se redovite
provjere prema preporukama u
ser visnoj i garancijskoj knjižici.
3
Ergonomija i komfor

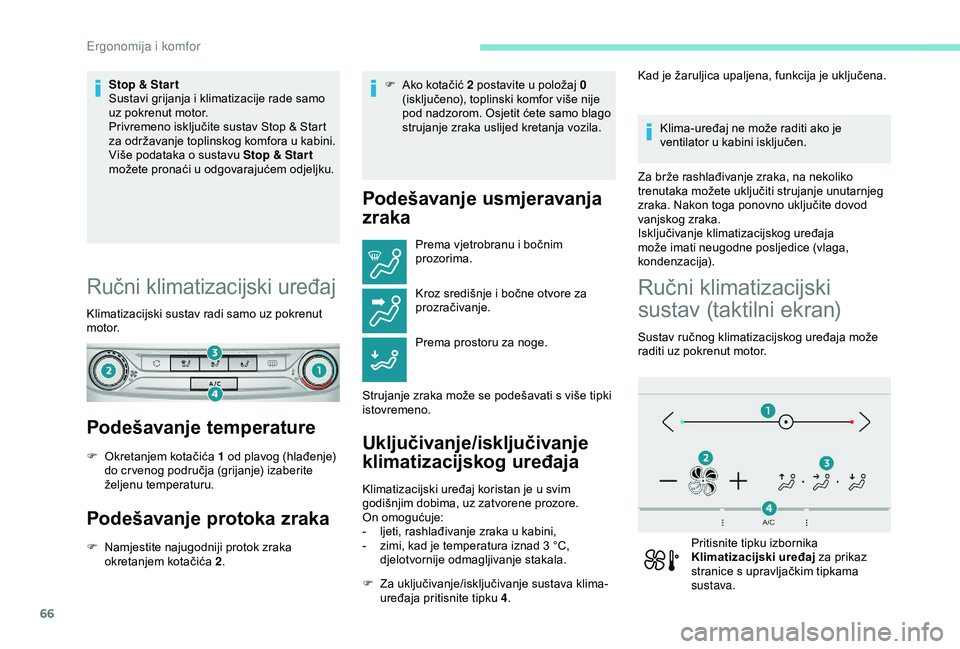

66
Stop & Star t
Sustavi grijanja i klimatizacije rade samo
uz pokrenut motor.
Privremeno isključite sustav Stop & Start
za održavanje toplinskog komfora u kabini.
Više podataka o sustavu Stop & Star t
možete pronaći u odgovarajućem odjeljku.
Ručni klimatizacijski uređaj
Klimatizacijski sustav radi samo uz pokrenut
motor.
Podešavanje temperature
F Okretanjem kotačića 1 od plavog (hlađenje) do cr venog područja (grijanje) izaberite
željenu temperaturu.
Podešavanje protoka zraka
F Namjestite najugodniji protok zraka okretanjem kotačića 2 . F

A
ko kotačić 2 postavite u položaj 0
(isključeno), toplinski komfor više nije
pod nadzorom. Osjetit ćete samo blago
strujanje zraka uslijed kretanja vozila.
Podešavanje usmjeravanja
zraka
Prema vjetrobranu i bočnim
prozorima.
Kroz središnje i bočne otvore za
prozračivanje.
Prema prostoru za noge.
Strujanje zraka može se podešavati s više tipki
istovremeno.
Uključivanje/isključivanje
klimatizacijskog uređaja
Klimatizacijski uređaj koristan je u svim
godišnjim dobima, uz zatvorene prozore.
On omogućuje:
-
l
jeti, rashlađivanje zraka u kabini,
-

z
imi, kad je temperatura iznad 3 °C,
djelotvornije odmagljivanje stakala. Kad je žaruljica upaljena, funkcija je uključena.
Klima-uređaj ne može raditi ako je
ventilator u kabini isključen.
Za brže rashlađivanje zraka, na nekoliko
trenutaka možete uključiti strujanje unutarnjeg
zraka. Nakon toga ponovno uključite dovod
vanjskog zraka.
Isključivanje klimatizacijskog uređaja
može imati neugodne posljedice (vlaga,
kondenzacija).
Ručni klimatizacijski
sustav (taktilni ekran)
Sustav ručnog klimatizacijskog uređaja može
raditi uz pokrenut motor.
Pritisnite tipku izbornika
Klimatizacijski uređaj za prikaz
stranice s upravljačkim tipkama
sustava.
F

Z

a uključivanje/isključivanje sustava klima-
uređaja pritisnite tipku 4 .
Ergonomija i komfor

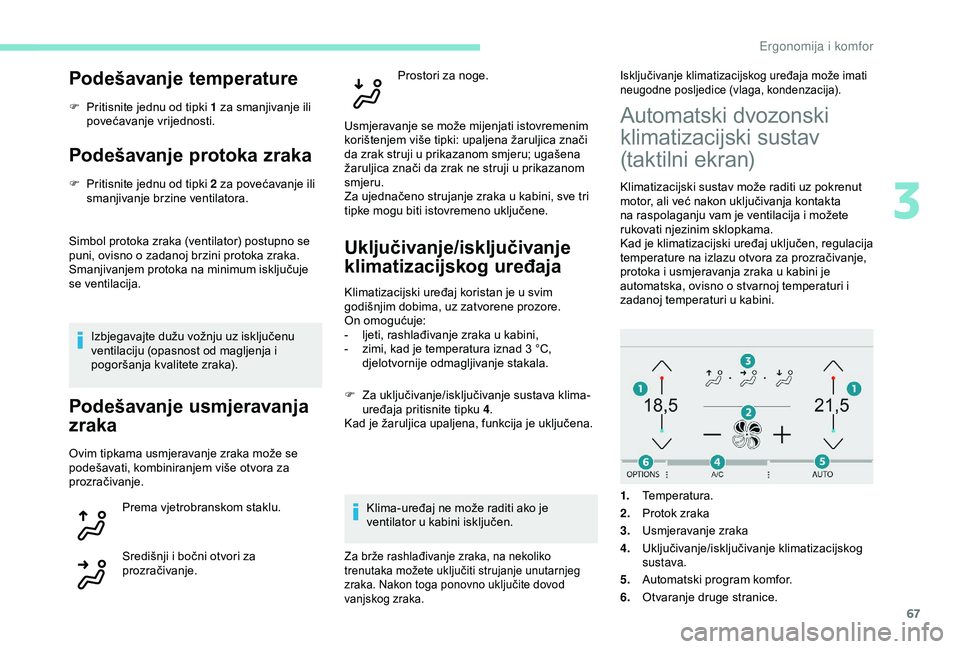

67
Podešavanje temperature
F Pritisnite jednu od tipki 1 za smanjivanje ili povećavanje vrijednosti.
Podešavanje protoka zraka
F Pritisnite jednu od tipki 2 za povećavanje ili smanjivanje brzine ventilatora.
Simbol protoka zraka (ventilator) postupno se
puni, ovisno o zadanoj brzini protoka zraka.
Smanjivanjem protoka na minimum isključuje
se ventilacija.
Izbjegavajte dužu vožnju uz isključenu
ventilaciju (opasnost od magljenja i
pogoršanja kvalitete zraka).
Podešavanje usmjeravanja
zraka
Ovim tipkama usmjeravanje zraka može se
podešavati, kombiniranjem više otvora za
prozračivanje. Prema vjetrobranskom staklu.
Središnji i bočni otvori za
prozračivanje. Prostori za noge.
Usmjeravanje se može mijenjati istovremenim
korištenjem više tipki: upaljena žaruljica znači
da zrak struji u prikazanom smjeru; ugašena
žaruljica znači da zrak ne struji u prikazanom
smjeru.
Za ujednačeno strujanje zraka u kabini, sve tri
tipke mogu biti istovremeno uključene.
Uključivanje/isključivanje
klimatizacijskog uređaja
Klimatizacijski uređaj koristan je u svim
godišnjim dobima, uz zatvorene prozore.
On omogućuje:
-
l
jeti, rashlađivanje zraka u kabini,
-

z
imi, kad je temperatura iznad 3 °C,
djelotvornije odmagljivanje stakala.
F

Z
a uključivanje/isključivanje sustava klima-
uređaja pritisnite tipku 4 .
Kad je žaruljica upaljena, funkcija je uključena.
Klima-uređaj ne može raditi ako je
ventilator u kabini isključen.
Isključivanje klimatizacijskog uređaja može imati
neugodne posljedice (vlaga, kondenzacija).
Za brže rashlađivanje zraka, na nekoliko
trenutaka možete uključiti strujanje unutarnjeg
zraka. Nakon toga ponovno uključite dovod
vanjskog zraka.
Automatski dvozonski
klimatizacijski sustav
(taktilni ekran)
Klimatizacijski sustav može raditi uz pokrenut
motor, ali već nakon uključivanja kontakta
na raspolaganju vam je ventilacija i možete
rukovati njezinim sklopkama.
Kad je klimatizacijski uređaj uključen, regulacija
temperature na izlazu otvora za prozračivanje,
protoka i usmjeravanja zraka u kabini je
automatska, ovisno o stvarnoj temperaturi i
zadanoj temperaturi u kabini.
1. Temperatura.
2. Protok zraka
3. Usmjeravanje zraka
4. Uključivanje/isključivanje klimatizacijskog
sustava.
5. Automatski program komfor.
6. Otvaranje druge stranice.
3
Ergonomija i komfor

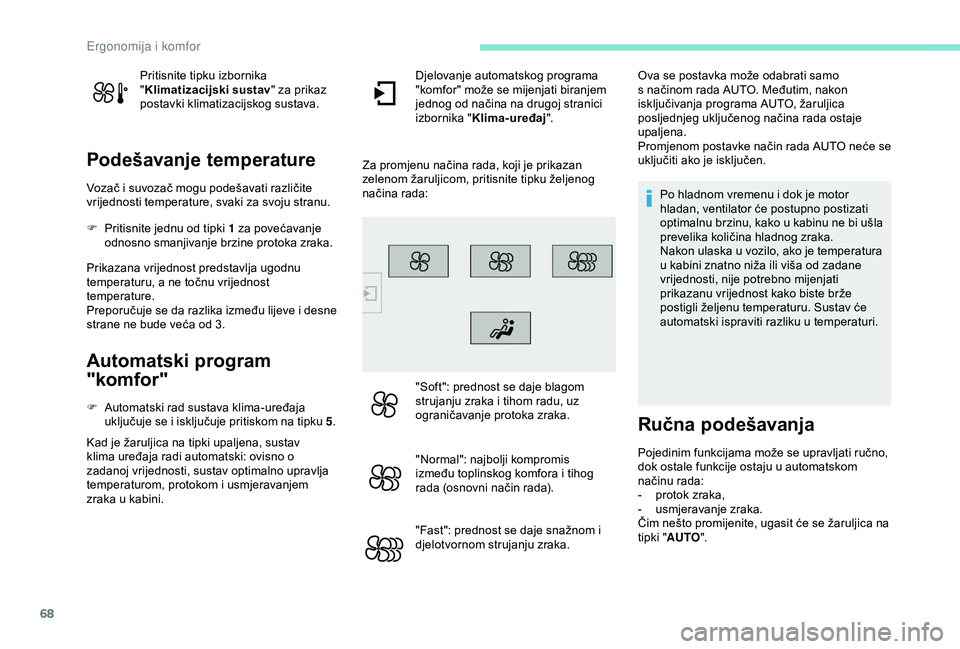

68
Pritisnite tipku izbornika
"Klimatizacijski sustav " za prikaz
postavki klimatizacijskog sustava.
Podešavanje temperature
Vozač i suvozač mogu podešavati različite
vrijednosti temperature, svaki za svoju stranu.
F

P
ritisnite jednu od tipki 1 za povećavanje
odnosno smanjivanje brzine protoka zraka.
Prikazana vrijednost predstavlja ugodnu
temperaturu, a ne točnu vrijednost
temperature.
Preporučuje se da razlika između lijeve i desne
strane ne bude veća od 3.
Automatski program
"komfor"
F Automatski rad sustava klima-uređaja uključuje se i isključuje pritiskom na tipku 5 .
Kad je žaruljica na tipki upaljena, sustav
klima uređaja radi automatski: ovisno o
zadanoj vrijednosti, sustav optimalno upravlja
temperaturom, protokom i usmjeravanjem
zraka u kabini. Djelovanje automatskog programa
"komfor" može se mijenjati biranjem
jednog od načina na drugoj stranici
izbornika "
Klima-uređaj ".
Za promjenu načina rada, koji je prikazan
zelenom žaruljicom, pritisnite tipku željenog
načina rada:
"Soft": prednost se daje blagom
strujanju zraka i tihom radu, uz
ograničavanje protoka zraka.
"Normal": najbolji kompromis
između toplinskog komfora i tihog
rada (osnovni način rada).
"Fast": prednost se daje snažnom i
djelotvornom strujanju zraka. Ova se postavka može odabrati samo
s načinom rada AUTO. Međutim, nakon
isključivanja programa AUTO, žaruljica
posljednjeg uključenog načina rada ostaje
upaljena.
Promjenom postavke način rada AUTO neće se
uključiti ako je isključen.
Po hladnom vremenu i dok je motor
hladan, ventilator će postupno postizati
optimalnu brzinu, kako u kabinu ne bi ušla
prevelika količina hladnog zraka.
Nakon ulaska u vozilo, ako je temperatura
u kabini znatno niža ili viša od zadane
vrijednosti, nije potrebno mijenjati
prikazanu vrijednost kako biste brže
postigli željenu temperaturu. Sustav će
automatski ispraviti razliku u temperaturi.
Ručna podešavanja
Pojedinim funkcijama može se upravljati ručno,
dok ostale funkcije ostaju u automatskom
načinu rada:
-

p
rotok zraka,
-
usm

jeravanje zraka.
Čim nešto promijenite, ugasit će se žaruljica na
tipki " AUTO ".

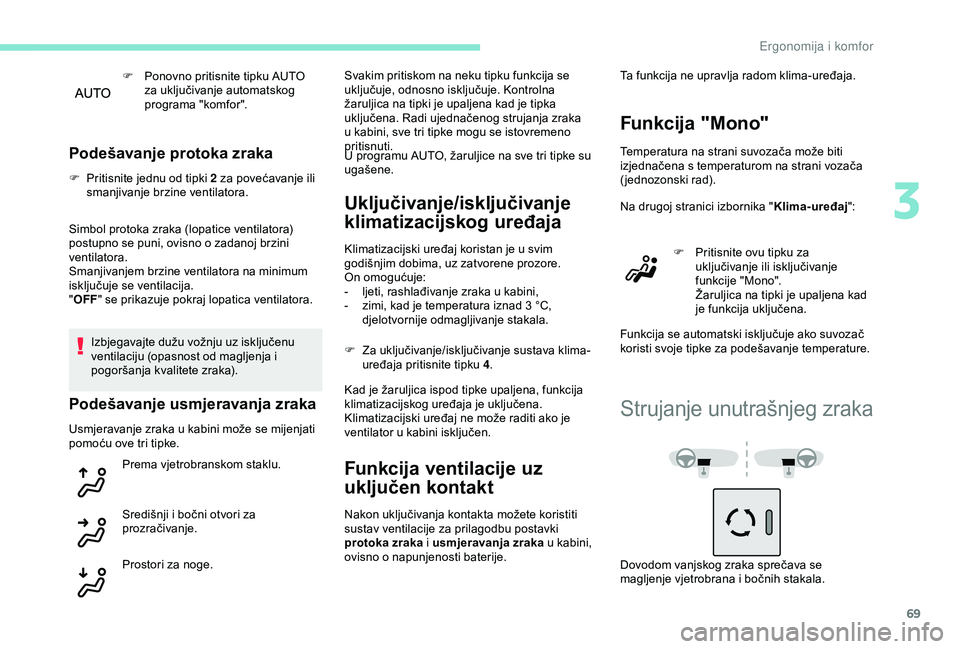

Ergonomija i komfor

69
F Ponovno pritisnite tipku AUTO za uključivanje automatskog
programa "komfor".
Podešavanje protoka zraka
F Pritisnite jednu od tipki 2 za povećavanje ili smanjivanje brzine ventilatora.
Simbol protoka zraka (lopatice ventilatora)
postupno se puni, ovisno o zadanoj brzini
ventilatora.
Smanjivanjem brzine ventilatora na minimum
isključuje se ventilacija.
" OFF " se prikazuje pokraj lopatica ventilatora.
Izbjegavajte dužu vožnju uz isključenu
ventilaciju (opasnost od magljenja i
pogoršanja kvalitete zraka).
Podešavanje usmjeravanja zraka
Usmjeravanje zraka u kabini može se mijenjati
pomoću ove tri tipke. Prema vjetrobranskom staklu.
Središnji i bočni otvori za
prozračivanje.
Prostori za noge. Svakim pritiskom na neku tipku funkcija se
uključuje, odnosno isključuje. Kontrolna
žaruljica na tipki je upaljena kad je tipka
uključena. Radi ujednačenog strujanja zraka
u kabini, sve tri tipke mogu se istovremeno
pritisnuti.
U programu AUTO, žaruljice na sve tri tipke su
ugašene.
Uključivanje/isključivanje
klimatizacijskog uređaja
Klimatizacijski uređaj koristan je u svim
godišnjim dobima, uz zatvorene prozore.
On omogućuje:
-

l
jeti, rashlađivanje zraka u kabini,
-

z
imi, kad je temperatura iznad 3 °C,
djelotvornije odmagljivanje stakala.
F

Z
a uključivanje/isključivanje sustava klima-
uređaja pritisnite tipku 4 .
Kad je žaruljica ispod tipke upaljena, funkcija
klimatizacijskog uređaja je uključena.
Klimatizacijski uređaj ne može raditi ako je
ventilator u kabini isključen.
Funkcija ventilacije uz
uključen kontakt
Nakon uključivanja kontakta možete koristiti
sustav ventilacije za prilagodbu postavki
protoka zraka i usmjeravanja zraka u kabini,
ovisno o napunjenosti baterije. Ta funkcija ne upravlja radom klima-uređaja.
Funkcija "Mono"
Temperatura na strani suvozača može biti
izjednačena s temperaturom na strani vozača
(jednozonski rad).
Na drugoj stranici izbornika "
Klima-uređaj":
F

P
ritisnite ovu tipku za
uključivanje ili isključivanje
funkcije "Mono".
Žaruljica na tipki je upaljena kad
je funkcija uključena.
Funkcija se automatski isključuje ako suvozač
koristi svoje tipke za podešavanje temperature.

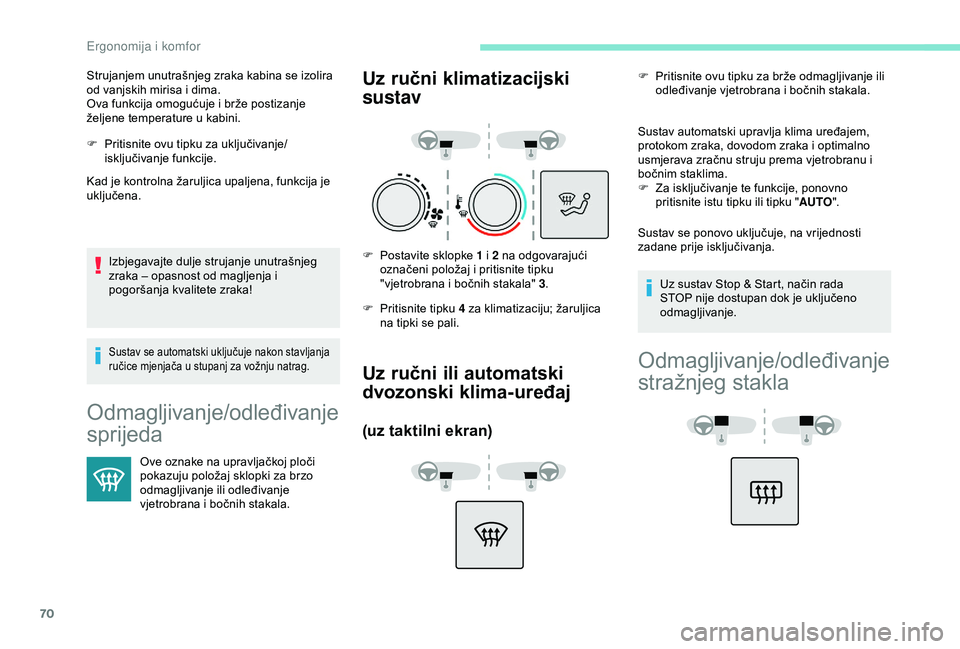

Strujanje unutrašnjeg zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
3
Ergonomija i komfor

70
F Pritisnite ovu tipku za uključivanje/isključivanje funkcije.
Kad je kontrolna žaruljica upaljena, funkcija je
uključena.
Izbjegavajte dulje strujanje unutrašnjeg
zraka – opasnost od magljenja i
pogoršanja kvalitete zraka!
Sustav se automatski uključuje nakon stavljanja
ručice mjenjača u stupanj za vožnju natrag.
Odmagljivanje/odleđivanje
sprijeda
Ove oznake na upravljačkoj ploči
pokazuju položaj sklopki za brzo
odmagljivanje ili odleđivanje
vjetrobrana i bočnih stakala.
Uz ručni klimatizacijski
sustav
F Postavite sklopke 1 i 2 na odgovarajući označeni položaj i pritisnite tipku
"vjetrobrana i bočnih stakala" 3 .
F

P
ritisnite tipku 4 za klimatizaciju; žaruljica
na tipki se pali.
Uz ručni ili automatski
dvozonski klima-uređaj
(uz taktilni ekran)
F Pritisnite ovu tipku za brže odmagljivanje ili odleđivanje vjetrobrana i bočnih stakala.
Sustav automatski upravlja klima uređajem,
protokom zraka, dovodom zraka i optimalno
usmjerava zračnu struju prema vjetrobranu i
bočnim staklima.
F

Z
a isključivanje te funkcije, ponovno
pritisnite istu tipku ili tipku " AUTO".
Sustav se ponovo uključuje, na vrijednosti
zadane prije isključivanja.
Strujanjem unutrašnjeg zraka kabina se izolira
od vanjskih mirisa i dima.
Ova funkcija omogućuje i brže postizanje
željene temperature u kabini.
Uz sustav Stop & Start, način rada
STOP nije dostupan dok je uključeno
odmagljivanje.
Odmagljivanje/odleđivanje
stražnjeg stakla
Ergonomija i komfor
