2018 Peugeot 308 Vodič za korisnike (in Croatian)

175
Za vrijeme korištenja
Nikad ne otključavajte mehanizam ako
je na kuku priključena prikolica ili nosač
tereta.
Nikad nemojte premašiti najveću
dopuštenu ukupnu masu vozila s
prikolicom (MTR A).
Od ključnog je značaja da se u slučaju
vučnog uređaja pridržavate najvećeg
dopuštenog tereta: ako se vrijednost
premaši, uređaj se može odvojiti od vozila,
što predstavlja ozbiljnu opasnost od
nezgode.
Provjerite ispravan rad svjetala na
prikolici.
Prije polaska provjerite podešenu visinu
svjetlosnog snopa glavnih svjetala.
Više podataka o podešavanju visine
svjetlosnog snopa možete naći u
odgovarajućem odjeljku.
Nakon korištenja
Na putovanjima bez prikolice ili nosača
tereta kuglu treba skinuti, a čep umetnuti
u nosač. Ovo pravilo posebno je važno
ako bi kugla mogla ometati dobru vidljivost
registarske pločice ili rad svjetala.Navojni čep
U slučaju vuče, obavezno se mora skinuti
navojni čep, ako ga vaše vozilo ima.
Da biste to učinili, obratite se mreži PEUGEOT
ili nekoj stručnoj radionici.Navojni čep nalazi se iza rešetke donjeg
usisnika zraka.

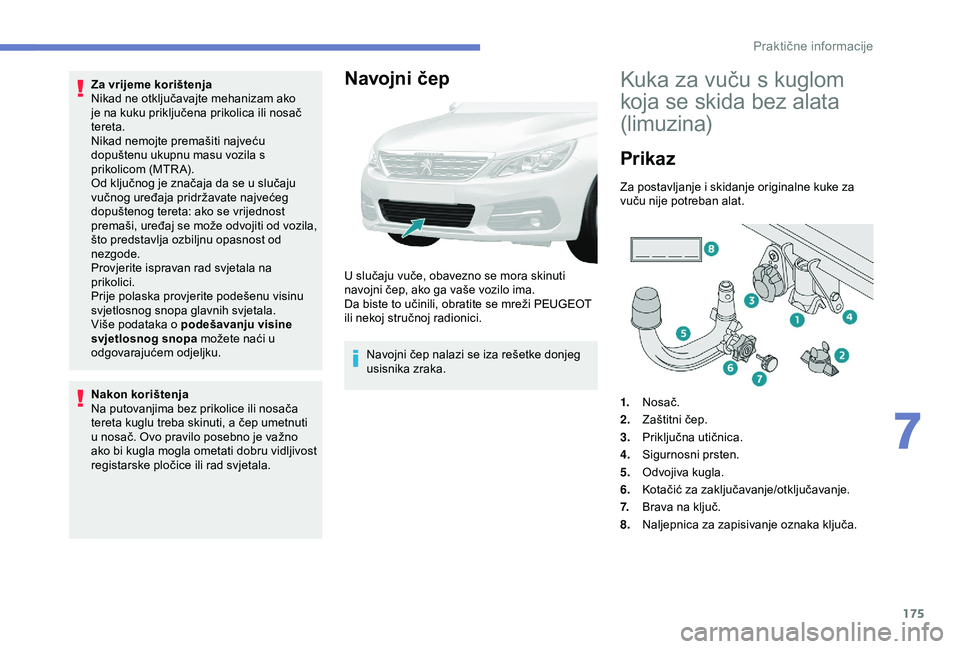

Kuka za vuču s kuglom
koja se skida bez alata
(limuzina)
Prikaz
Za postavljanje i skidanje originalne kuke za
vuču nije potreban alat.
1.Nosač.
2. Zaštitni čep.
3. Priključna utičnica.
4. Sigurnosni prsten.
5. Odvojiva kugla.
6. Kotačić za zaključavanje/otključavanje.
7. Brava na ključ.
8. Naljepnica za zapisivanje oznaka ključa.
7
Praktične informacije

176
Prikolice s diodnim svjetlima nisu
kompatibilne s ožičenjem ovog uređaja.
Kako biste saznali više o tehničkim
značajkama i osobito o vučnim masama
za svoje vozilo, pogledajte odgovarajući
odjeljak.
Savjete o potpuno sigurnoj vožnji s kukom
za vuču možete pronaći u odgovarajućem
odjeljku.

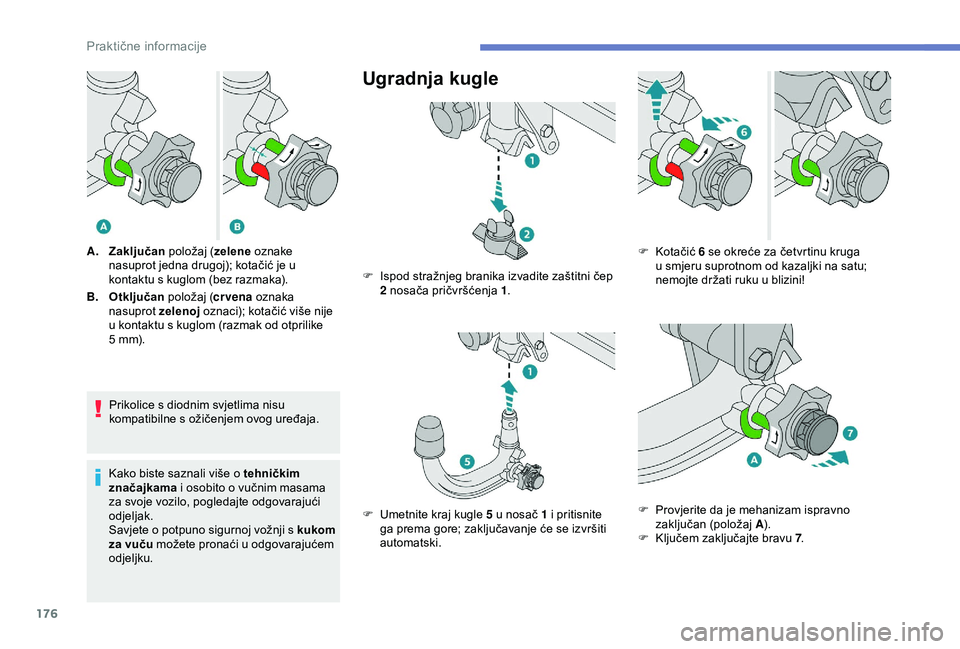

Ugradnja kugle
A. Zaključan položaj (zelene oznake
nasuprot jedna drugoj); kotačić je u
kontaktu s kuglom (bez razmaka).
B. Otključan položaj (cr vena oznaka
nasuprot zelenoj oznaci); kotačić više nije
u kontaktu s kuglom (razmak od otprilike
5
mm). F

I
spod stražnjeg branika izvadite zaštitni čep
2 nosača pričvršćenja 1 .
F

U
metnite kraj kugle 5 u nosač 1 i pritisnite
ga prema gore; zaključavanje će se izvršiti
automatski. F
K otačić 6 se okreće za četvrtinu kruga
u smjeru suprotnom od kazaljki na satu;
nemojte držati ruku u blizini!
F

P
rovjerite da je mehanizam ispravno
zaključan (položaj A).
F

K
ljučem zaključajte bravu 7.
Praktične informacije

177

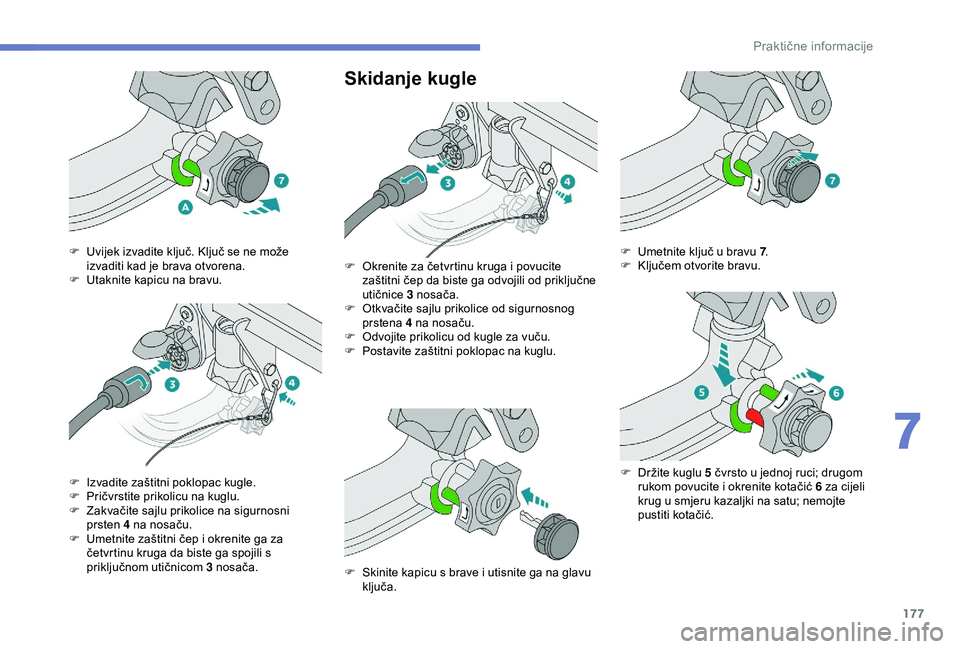

Skidanje kugle
F Uvijek izvadite ključ. Ključ se ne može izvaditi kad je brava otvorena.
F

U
taknite kapicu na bravu.
F

I
zvadite zaštitni poklopac kugle.
F

P
ričvrstite prikolicu na kuglu.
F

Z
akvačite sajlu prikolice na sigurnosni
prsten 4 na nosaču.
F

U
metnite zaštitni čep i okrenite ga za
četvrtinu kruga da biste ga spojili s
priključnom utičnicom 3 nosača. F
O krenite za četvrtinu kruga i povucite
zaštitni čep da biste ga odvojili od priključne
utičnice 3 nosača.
F

O
tkvačite sajlu prikolice od sigurnosnog
prstena 4 na nosaču.
F

O
dvojite prikolicu od kugle za vuču.
F

P
ostavite zaštitni poklopac na kuglu.
F

S
kinite kapicu s brave i utisnite ga na glavu
ključa. F
U metnite ključ u bravu 7
.
F K ljučem otvorite bravu.
F

D
ržite kuglu 5 čvrsto u jednoj ruci; drugom
rukom povucite i okrenite kotačić 6 za cijeli
krug u smjeru kazaljki na satu; nemojte
pustiti kotačić.
7
Praktične informacije

178

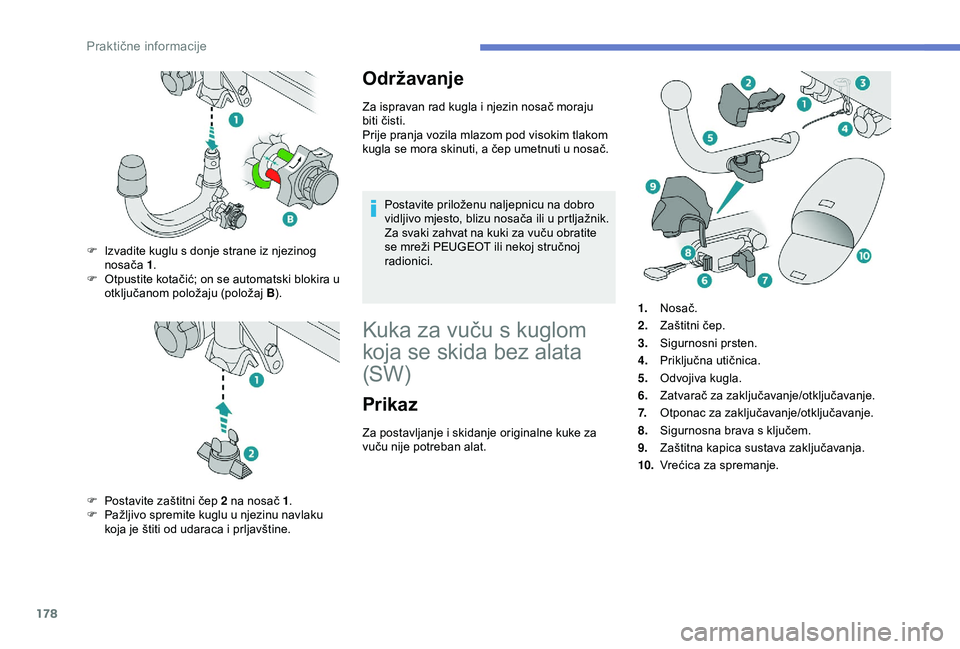

Održavanje
Za ispravan rad kugla i njezin nosač moraju
biti čisti.
Prije pranja vozila mlazom pod visokim tlakom
kugla se mora skinuti, a čep umetnuti u nosač.Postavite priloženu naljepnicu na dobro
vidljivo mjesto, blizu nosača ili u prtljažnik.
Za svaki zahvat na kuki za vuču obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.
Kuka za vuču s kuglom
koja se skida bez alata
(SW)
Prikaz
F Izvadite kuglu s donje strane iz njezinog nosača 1.
F

O
tpustite kotačić; on se automatski blokira u
otključanom položaju (položaj B).
F

P
ostavite zaštitni čep 2 na nosač 1 .
F

P
ažljivo spremite kuglu u njezinu navlaku
koja je štiti od udaraca i prljavštine. Za postavljanje i skidanje originalne kuke za
vuču nije potreban alat. 1.
Nosač.
2. Zaštitni čep.
3. Sigurnosni prsten.
4. Priključna utičnica.
5. Odvojiva kugla.
6. Zatvarač za zaključavanje/otključavanje.
7. Otponac za zaključavanje/otključavanje.
8. Sigurnosna brava s ključem.
9. Zaštitna kapica sustava zaključavanja.
10. Vrećica za spremanje.
Praktične informacije

179
A. Zaključan položaj
B. Otključan položaj
Zatvarač je usmjeren desno.
Otponac je usmjeren prema natrag.
Zatvarač je usmjeren lijevo.
Otponac je usmjeren prema naprijed. Pridržavajte se važećih propisa u zemlji
kroz koju prolazite. Podatke o vučnim masama za svoje vozilo
potražite u odjeljku "Tehnički podaci".
Savjete o potpuno sigurnoj vožnji s
kukom
za vuču možete pronaći u odgovarajućem
odjeljku.
Održavanje
Za ispravan rad kugla i njezin nosač moraju
biti čisti.
Prije pranja vozila mlazom pod visokim tlakom
kugla se mora skinuti, a čep umetnuti u nosač.
Za svaki zahvat na kuki za vuču obratite se
mreži PEUGEOT ili nekoj stručnoj radionici.
Ugradnja kugle
F Otkvačite i skinite zaštitni čep nosača ispod stražnjeg branika. F

N
a kugli gurnite zatvarač ulijevo i držite ga u
tom položaju.
F
I
stodobno gurnite otponac prema naprijed
kako biste otključali mehanizam (položaj B ).
F
U
metnite vrh kugle kuke za vuču u nosač i
gurnite ga do kraja.
7
Praktične informacije

180

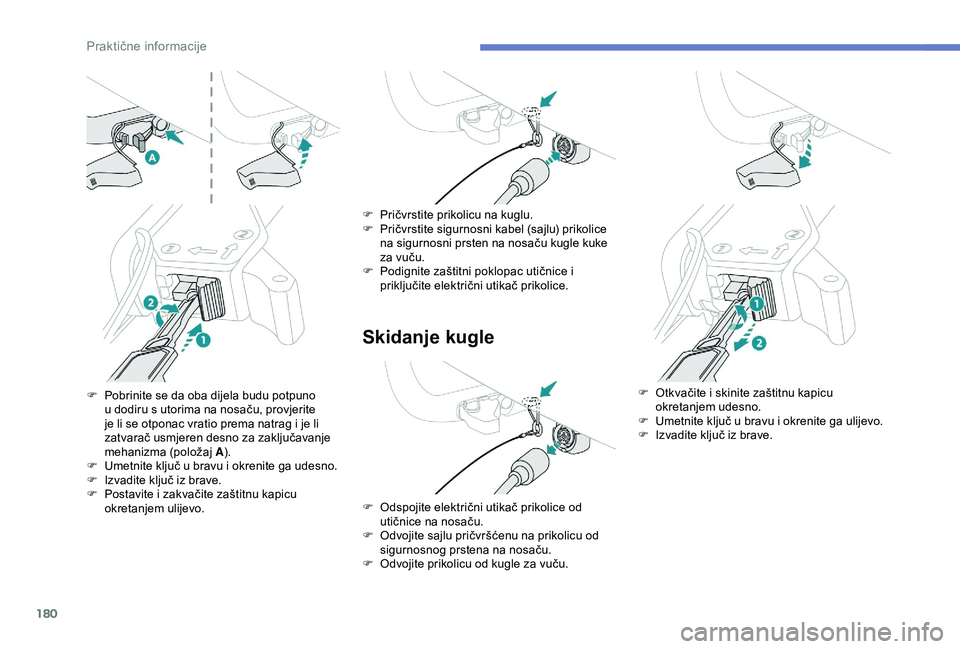

Skidanje kugle
F Pobrinite se da oba dijela budu potpuno u dodiru s utorima na nosaču, provjerite
je li se otponac vratio prema natrag i je li
zatvarač usmjeren desno za zaključavanje
mehanizma (položaj A).
F

U
metnite ključ u bravu i okrenite ga udesno.
F

I
zvadite ključ iz brave.
F

P
ostavite i zakvačite zaštitnu kapicu
okretanjem ulijevo. F

P
ričvrstite prikolicu na kuglu.
F
P
ričvrstite sigurnosni kabel (sajlu) prikolice
na sigurnosni prsten na nosaču kugle kuke
za vuču.
F
P
odignite zaštitni poklopac utičnice i
priključite električni utikač prikolice.
F
O
dspojite električni utikač prikolice od
utičnice na nosaču.
F

O
dvojite sajlu pričvršćenu na prikolicu od
sigurnosnog prstena na nosaču.
F

O
dvojite prikolicu od kugle za vuču.F
O tkvačite i skinite zaštitnu kapicu
okretanjem udesno.
F

U
metnite ključ u bravu i okrenite ga ulijevo.
F

I
zvadite ključ iz brave.
Praktične informacije

181
F Do kraja pritisnite otponac i skinite kuglu za vuču povlačenjem prema sebi.
F

N
a kugli gurnite zatvarač ulijevo i držite ga u
tom položaju.
F
I
stodobno gurnite otponac prema naprijed
kako biste otključali mehanizam (položaj B ).
F
P
ostavite i utaknite zaštitni čep u nosač
smješten ispod stražnjeg branika.
F

S
premite kuglu u vrećicu.

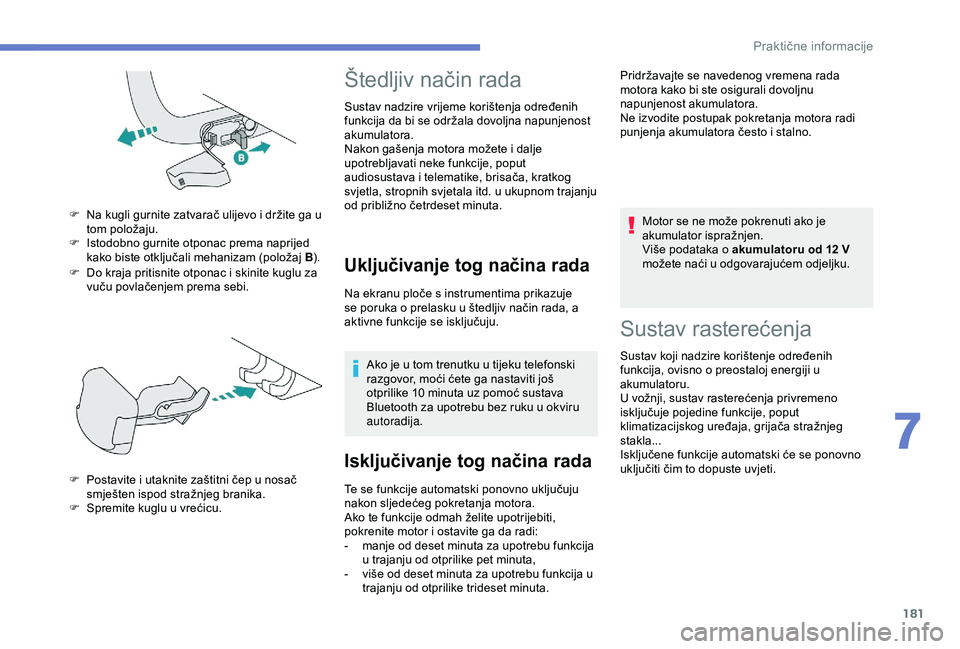

Štedljiv način rada
Sustav nadzire vrijeme korištenja određenih
funkcija da bi se održala dovoljna napunjenost
akumulatora.
Nakon gašenja motora možete i dalje
upotrebljavati neke funkcije, poput
audiosustava i telematike, brisača, kratkog
svjetla, stropnih svjetala itd. u ukupnom trajanju
od približno četrdeset minuta.
Uključivanje tog načina rada
Na ekranu ploče s instrumentima prikazuje
se poruka o prelasku u štedljiv način rada, a
aktivne funkcije se isključuju.Ako je u tom trenutku u tijeku telefonski
razgovor, moći ćete ga nastaviti još
otprilike 10
minuta uz pomoć sustava
Bluetooth za upotrebu bez ruku u okviru
autoradija.
Isključivanje tog načina rada
Te se funkcije automatski ponovno uključuju
nakon sljedećeg pokretanja motora.
Ako te funkcije odmah želite upotrijebiti,
pokrenite motor i ostavite ga da radi:
-

m
anje od deset minuta za upotrebu funkcija
u trajanju od otprilike pet minuta,
-

v
iše od deset minuta za upotrebu funkcija u
trajanju od otprilike trideset minuta. Motor se ne može pokrenuti ako je
akumulator ispražnjen.
Više podataka o akumulatoru od 12
V
možete naći u odgovarajućem odjeljku.
Sustav rasterećenja
Sustav koji nadzire korištenje određenih
funkcija, ovisno o preostaloj energiji u
akumulatoru.
U vožnji, sustav rasterećenja privremeno
isključuje pojedine funkcije, poput
klimatizacijskog uređaja, grijača stražnjeg
stakla...
Isključene funkcije automatski će se ponovno
uključiti čim to dopuste uvjeti. Pridržavajte se navedenog vremena rada
motora kako bi ste osigurali dovoljnu
napunjenost akumulatora.
Ne izvodite postupak pokretanja motora radi
punjenja akumulatora često i stalno.
7
3UDNWL

182

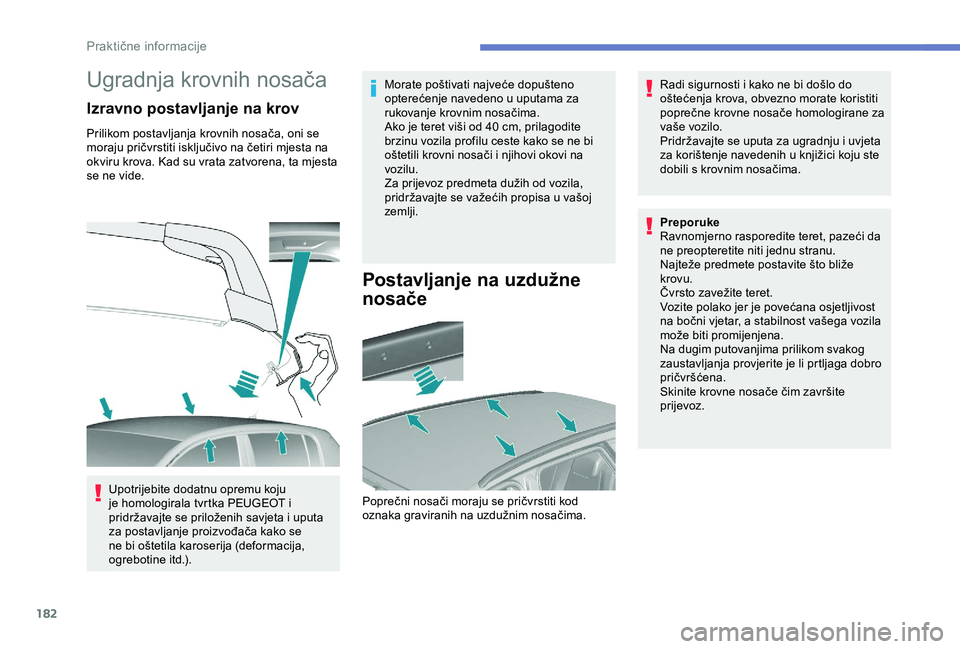

Ugradnja krovnih nosača
Izravno postavljanje na krov
Prilikom postavljanja krovnih nosača, oni se
moraju pričvrstiti isključivo na četiri mjesta na
okviru krova. Kad su vrata zatvorena, ta mjesta
se ne vide.Upotrijebite dodatnu opremu koju
je homologirala tvrtka PEUGEOT i
pridržavajte se priloženih savjeta i uputa
za postavljanje proizvođača kako se
ne bi oštetila karoserija (deformacija,
ogrebotine itd.). Morate poštivati najveće dopušteno
opterećenje navedeno u uputama za
rukovanje krovnim nosačima.
Ako je teret viši od 40
cm, prilagodite
brzinu vozila profilu ceste kako se ne bi
oštetili krovni nosači i njihovi okovi na
vozilu.
Za prijevoz predmeta dužih od vozila,
pridržavajte se važećih propisa u vašoj
zemlji.
Postavljanje na uzdužne
nosače
Radi sigurnosti i kako ne bi došlo do
oštećenja krova, obvezno morate koristiti
poprečne krovne nosače homologirane za
vaše vozilo.
Pridržavajte se uputa za ugradnju i uvjeta
za korištenje navedenih u knjižici koju ste
dobili s krovnim nosačima.
Poprečni nosači moraju se pričvrstiti kod
oznaka graviranih na uzdužnim nosačima. Preporuke
Ravnomjerno rasporedite teret, pazeći da
ne preopteretite niti jednu stranu.
Najteže predmete postavite što bliže
krovu.
Čvrsto zavežite teret.
Vozite polako jer je povećana osjetljivost
na bočni vjetar, a stabilnost vašega vozila
može biti promijenjena.
Na dugim putovanjima prilikom svakog
zaustavljanja provjerite je li prtljaga dobro
pričvršćena.
Skinite krovne nosače čim završite
prijevoz.
Praktične informacije
