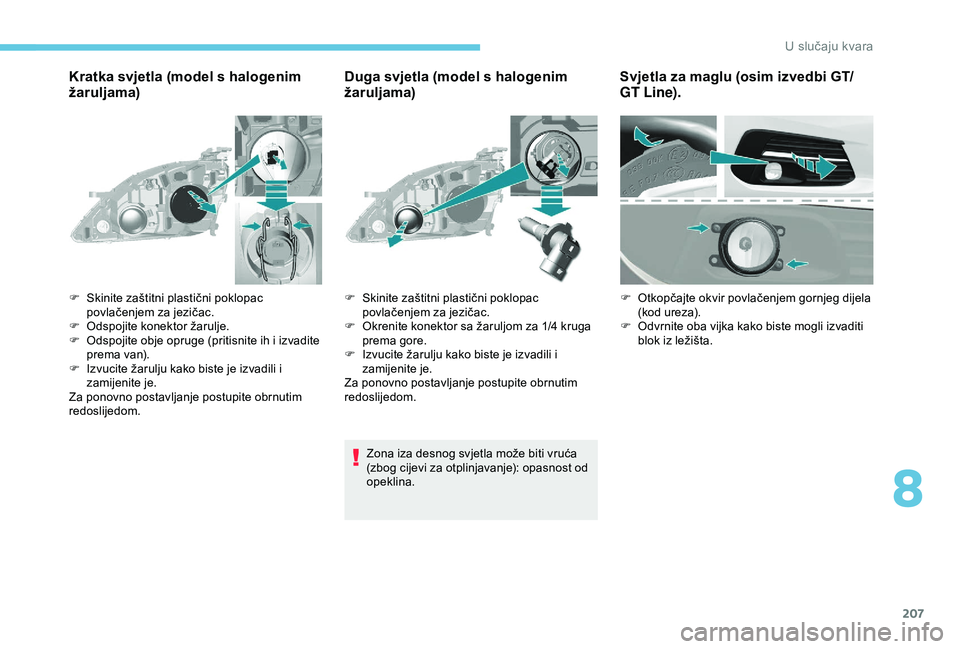

207
Kratka svjetla (model s halogenim
žaruljama)Duga svjetla (model s halogenim
žaruljama)
Zona iza desnog svjetla može biti vruća
(zbog cijevi za otplinjavanje): opasnost od
opeklina.
F

S

kinite zaštitni plastični poklopac
povlačenjem za jezičac.
F

O

dspojite konektor žarulje.
F

O

dspojite obje opruge (pritisnite ih i izvadite
prema van).
F

I

zvucite žarulju kako biste je izvadili i
zamijenite je.
Za ponovno postavljanje postupite obrnutim
redoslijedom. F

S
kinite zaštitni plastični poklopac
povlačenjem za jezičac.
F

O
krenite konektor sa žaruljom za 1/4 kruga
prema gore.
F

I

zvucite žarulju kako biste je izvadili i
zamijenite je.
Za ponovno postavljanje postupite obrnutim
redoslijedom.
Svjetla za maglu (osim izvedbi GT/
GT Line).
F Otkopčajte okvir povlačenjem gornjeg dijela (kod ureza).
F

O
dvrnite oba vijka kako biste mogli izvaditi
blok iz ležišta.
8
U slučaju kvara

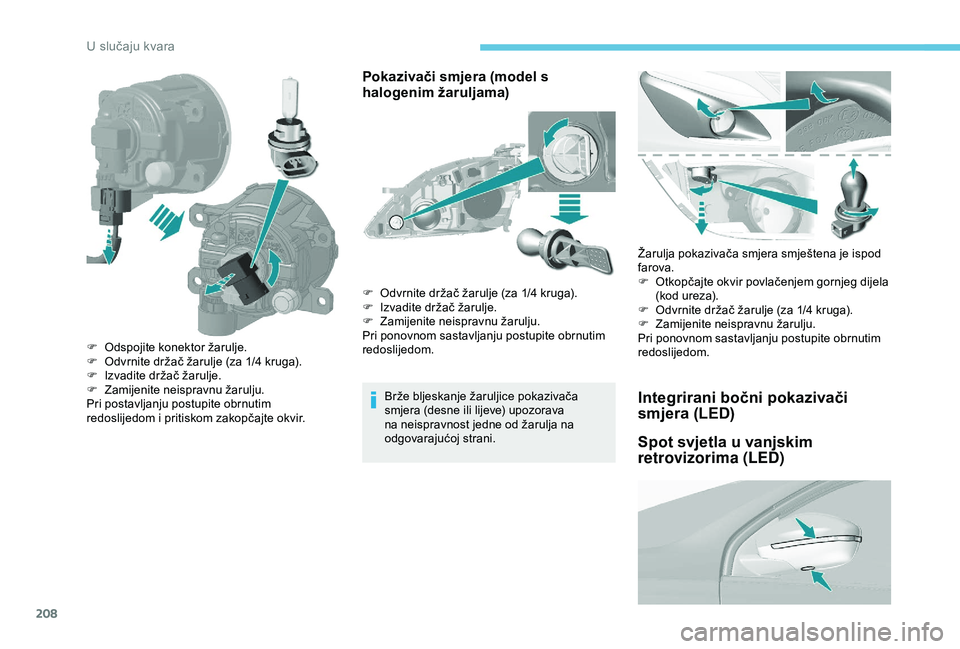

208
Pokazivači smjera (model s
halogenim žaruljama)
Brže bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani.Žarulja pokazivača smjera smještena je ispod
farova.
F

O
tkopčajte okvir povlačenjem gornjeg dijela
(kod ureza).
F
O
dvrnite držač žarulje (za 1/4 kruga).
F
Z
amijenite neispravnu žarulju.
Pri ponovnom sastavljanju postupite obrnutim
redoslijedom.Integrirani bočni pokazivači
smjera (LED)
Spot svjetla u vanjskim
retrovizorima (LED)
F Odspojite konektor žarulje.
F O dvrnite držač žarulje (za 1/4 kruga).
F

I
zvadite držač žarulje.
F

Z
amijenite neispravnu žarulju.
Pri postavljanju postupite obrnutim
redoslijedom i pritiskom zakopčajte okvir. F

O
dvrnite držač žarulje (za 1/4 kruga).
F
I
zvadite držač žarulje.
F
Z
amijenite neispravnu žarulju.
Pri ponovnom sastavljanju postupite obrnutim
redoslijedom.
U slučaju kvara

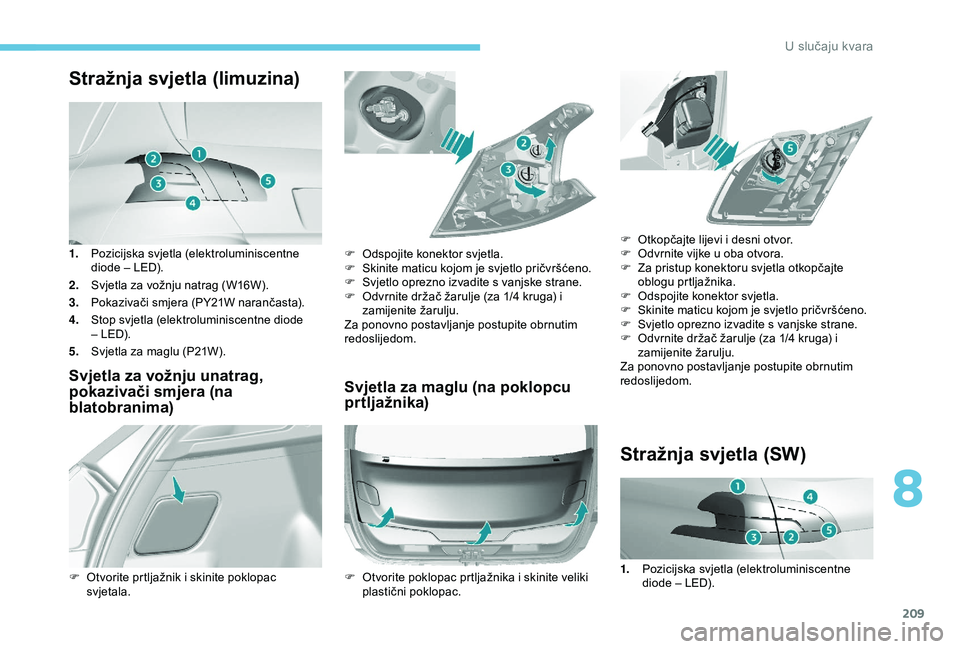

209
Stražnja svjetla (limuzina)
1.Pozicijska svjetla (elektroluminiscentne
diode – LED).
2. Svjetla za vožnju natrag (W16W).
3. Pokazivači smjera (PY21W narančasta).
4. Stop svjetla (elektroluminiscentne diode
– LED).
5. Svjetla za maglu (P21W).
Svjetla za vožnju unatrag,
pokazivači smjera (na
blatobranima) Svjetla za maglu (na poklopcu
pr tljažnika)
F Otvorite prtljažnik i skinite poklopac
svjetala. F

O
dspojite konektor svjetla.
F
S
kinite maticu kojom je svjetlo pričvršćeno.
F
S
vjetlo oprezno izvadite s vanjske strane.
F
O
dvrnite držač žarulje (za 1/4 kruga) i
zamijenite žarulju.
Za ponovno postavljanje postupite obrnutim
redoslijedom.
F O tvorite poklopac prtljažnika i skinite veliki
plastični poklopac.
Stražnja svjetla (SW)
F Otkopčajte lijevi i desni otvor.
F O dvrnite vijke u oba otvora.
F

Z
a pristup konektoru svjetla otkopčajte
oblogu prtljažnika.
F

O
dspojite konektor svjetla.
F

S
kinite maticu kojom je svjetlo pričvršćeno.
F

S
vjetlo oprezno izvadite s vanjske strane.
F

O
dvrnite držač žarulje (za 1/4 kruga) i
zamijenite žarulju.
Za ponovno postavljanje postupite obrnutim
redoslijedom.
1. Pozicijska svjetla (elektroluminiscentne
diode – LED).
8
U slučaju kvara

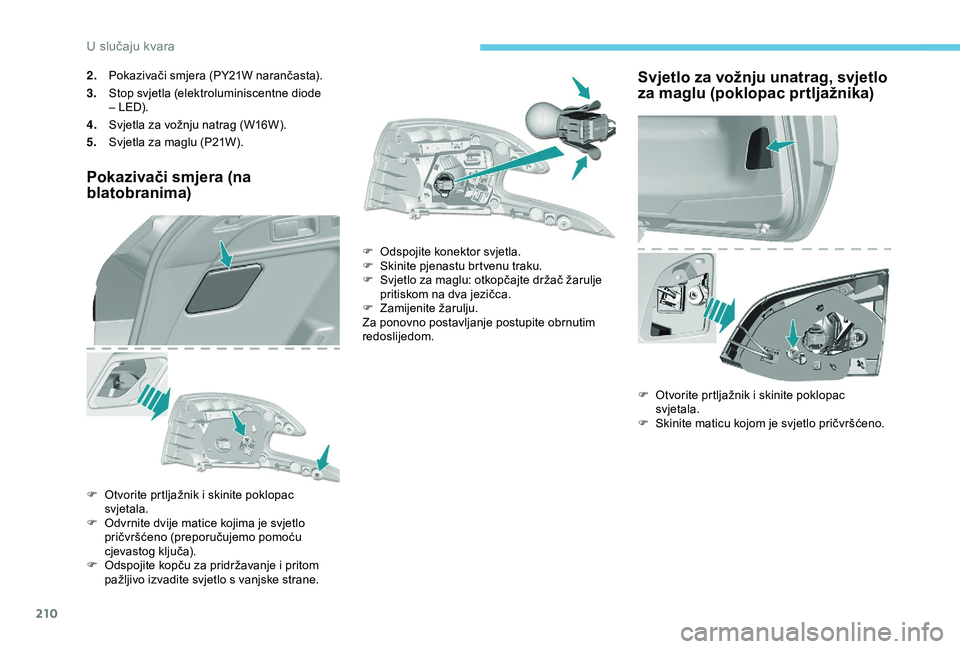

210
2.Pokazivači smjera (PY21W narančasta).
3. Stop svjetla (elektroluminiscentne diode
– LED).
4. Svjetla za vožnju natrag (W16W).
5. Svjetla za maglu (P21W).
Pokazivači smjera (na
blatobranima)
F Otvorite prtljažnik i skinite poklopac
svjetala.
F

O
dvrnite dvije matice kojima je svjetlo
pričvršćeno (preporučujemo pomoću
cjevastog ključa).
F

O
dspojite kopču za pridržavanje i pritom
pažljivo izvadite svjetlo s vanjske strane. F

O
dspojite konektor svjetla.
F
S
kinite pjenastu brtvenu traku.
F
S
vjetlo za maglu: otkopčajte držač žarulje
pritiskom na dva jezičca.
F
Z
amijenite žarulju.
Za ponovno postavljanje postupite obrnutim
redoslijedom.
Svjetlo za vožnju unatrag, svjetlo
za maglu (poklopac prtljažnika)
F Otvorite prtljažnik i skinite poklopac svjetala.
F

S
kinite maticu kojom je svjetlo pričvršćeno.
U slučaju kvara

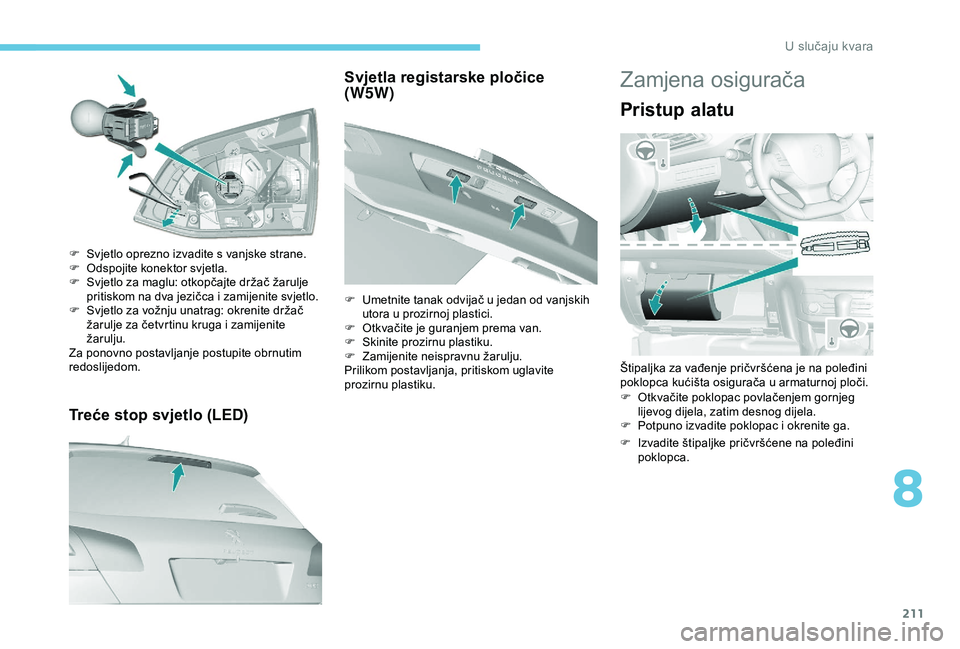

211
Treće stop svjetlo (LED)
F Svjetlo oprezno izvadite s vanjske strane.
F O dspojite konektor svjetla.
F

S
vjetlo za maglu: otkopčajte držač žarulje
pritiskom na dva jezičca i zamijenite svjetlo.
F

S
vjetlo za vožnju unatrag: okrenite držač
žarulje za četvrtinu kruga i zamijenite
žarulju.
Za ponovno postavljanje postupite obrnutim
redoslijedom.
Svjetla registarske pločice
(W5W)
F Umetnite tanak odvijač u jedan od vanjskih utora u prozirnoj plastici.
F

O
tkvačite je guranjem prema van.
F

S
kinite prozirnu plastiku.
F

Z
amijenite neispravnu žarulju.
Prilikom postavljanja, pritiskom uglavite
prozirnu plastiku.
Zamjena osigurača
Pristup alatu
Štipaljka za vađenje pričvršćena je na poleđini
poklopca kućišta osigurača u armaturnoj ploči.
F

O
tkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.
F

P
otpuno izvadite poklopac i okrenite ga.
F

I
zvadite štipaljke pričvršćene na poleđini
poklopca.
8
U slučaju kvara

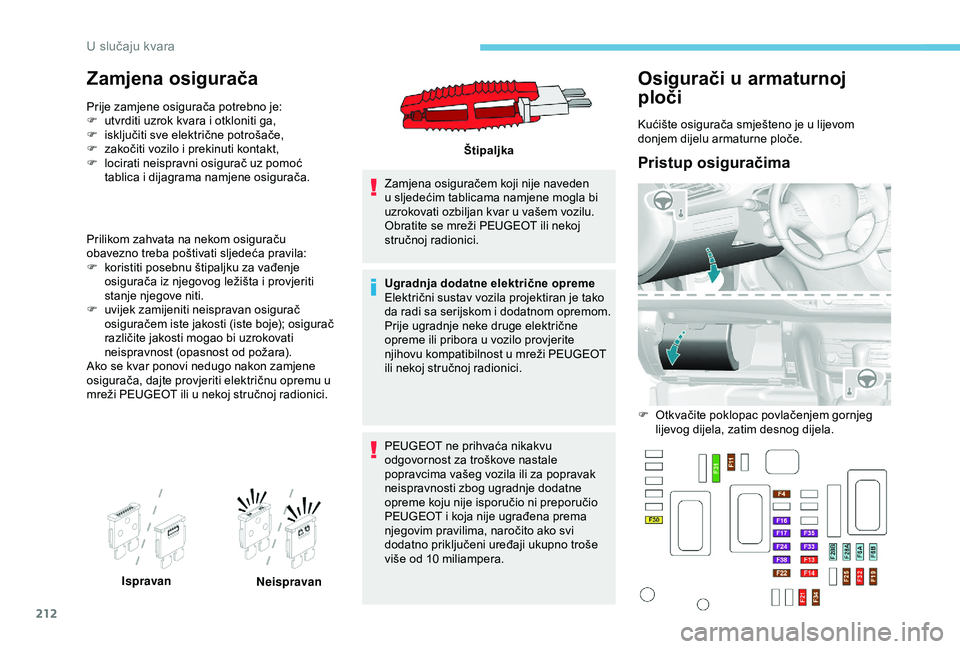

212
Zamjena osigurača
Prije zamjene osigurača potrebno je:
F u tvrditi uzrok kvara i otkloniti ga,
F

i
sključiti sve električne potrošače,
F

z
akočiti vozilo i prekinuti kontakt,
F

l
ocirati neispravni osigurač uz pomoć
tablica i dijagrama namjene osigurača.
Prilikom zahvata na nekom osiguraču
obavezno treba poštivati sljedeća pravila:
F

k
oristiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjeriti
stanje njegove niti.
F

u
vijek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT ili u nekoj stručnoj radionici. Zamjena osiguračem koji nije naveden
u sljedećim tablicama namjene mogla bi
uzrokovati ozbiljan kvar u vašem vozilu.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Ugradnja dodatne električne opreme
Električni sustav vozila projektiran je tako
da radi sa serijskom i dodatnom opremom.
Prije ugradnje neke druge električne
opreme ili pribora u vozilo provjerite
njihovu kompatibilnost u mreži PEUGEOT
ili nekoj stručnoj radionici.
PEUGEOT ne prihvaća nikakvu
odgovornost za troškove nastale
popravcima vašeg vozila ili za popravak
neispravnosti zbog ugradnje dodatne
opreme koju nije isporučio ni preporučio
PEUGEOT i koja nije ugrađena prema
njegovim pravilima, naročito ako svi
dodatno priključeni uređaji ukupno troše
više od 10
miliampera.
Ispravan Neispravan Štipaljka
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u lijevom
donjem dijelu armaturne ploče.
Pristup osiguračima
F Otkvačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.
U slučaju kvara

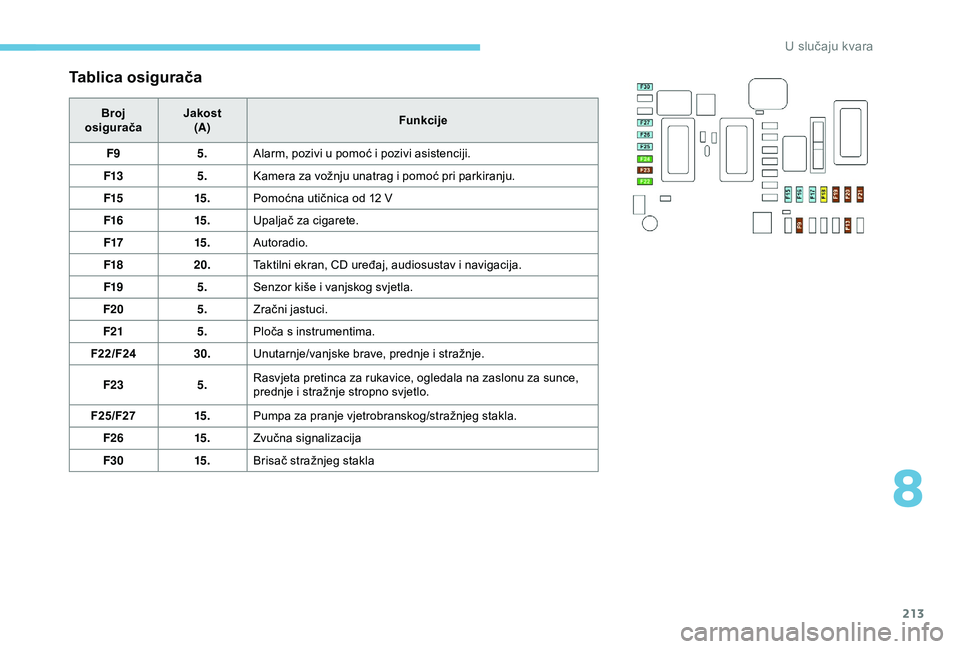

213
Tablica osigurača
Broj
osigurača Jakost
(A) Funkcije
F9 5.Alarm, pozivi u pomoć i pozivi asistenciji.
F13 5.Kamera za vožnju unatrag i pomoć pri parkiranju.
F15 15.Pomoćna utičnica od 12
V
F16 15.Upaljač za cigarete.
F17 15.Autoradio.
F18 20.Taktilni ekran, CD uređaj, audiosustav i navigacija.
F19 5.Senzor kiše i vanjskog svjetla.
F20 5.Zračni jastuci.
F21 5.Ploča s instrumentima.
F22/F24 30.Unutarnje/vanjske brave, prednje i stražnje.
F23 5.Rasvjeta pretinca za rukavice, ogledala na zaslonu za sunce,
prednje i stražnje stropno svjetlo.
F25/F27 15.Pumpa za pranje vjetrobranskog/stražnjeg stakla.
F26 15.Zvučna signalizacija
F30 15.Brisač stražnjeg stakla
8
U slučaju kvara

214
Osigurači u prostoru
motora
Kućište osigurača smješteno je u prostoru
motora blizu akumulatora.
Pristup osiguračimaTablica osigurača
Broj
osigurača Jakost
(A) Funkcije
F13 5.Kućište inteligentnog opsluživanja
F16 15.Prednja svjetla za maglu.
F18 10.Desno dugo svjetlo
F19 10.Lijevo dugo svjetlo
F25 40.Relej uređaja za pranje farova (naknadno ugrađen).
F27 25.Kućište inteligentnog opsluživanja
F28 30.Sustav pročišćavanja dizel (AdBlue
®).
F29 30.Motor brisača vjetrobrana.
F30 80.Predgrijači (dizel), dodatno programabilno grijanje (naknadno
ugrađena oprema), pumpa za pranje farova.
F

O

tkvačite poklopac.
F

Z

amijenite osigurač.
F

N

akon zahvata vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača.
