2018 Peugeot 308 Omistajan käsikirja (in Finnish)

175

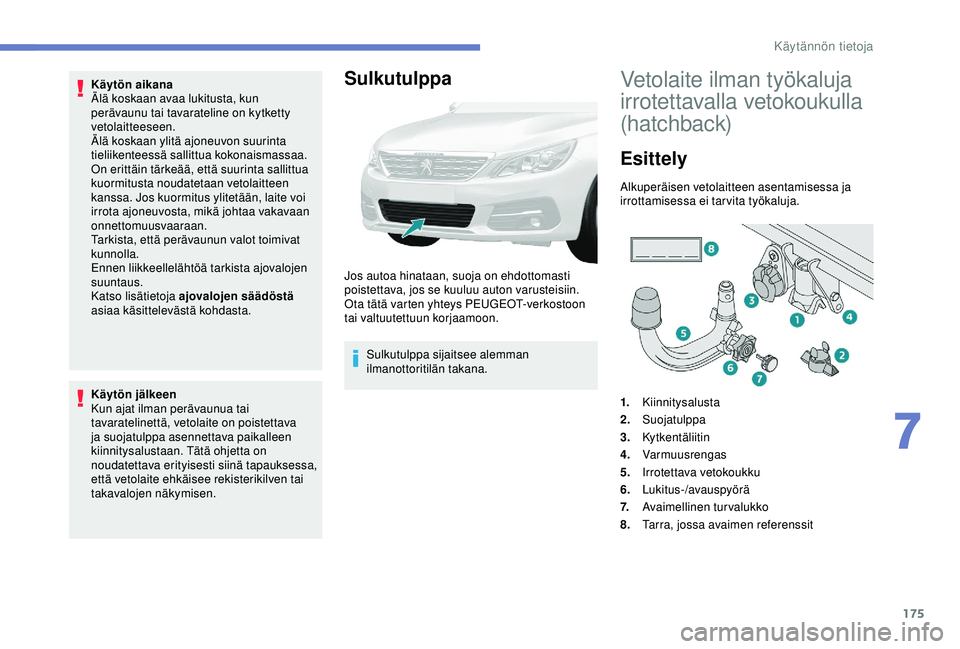

Käytön aikana
Älä koskaan avaa lukitusta, kun
perävaunu tai tavarateline on kytketty
vetolaitteeseen.
Älä koskaan ylitä ajoneuvon suurinta
tieliikenteessä sallittua kokonaismassaa.
On erittäin tärkeää, että suurinta sallittua
kuormitusta noudatetaan vetolaitteen
kanssa. Jos kuormitus ylitetään, laite voi
irrota ajoneuvosta, mikä johtaa vakavaan
onnettomuusvaaraan.
Tarkista, että perävaunun valot toimivat
kunnolla.
Ennen liikkeellelähtöä tarkista ajovalojen
suuntaus.
Katso lisätietoja ajovalojen säädöstä
asiaa käsittelevästä kohdasta.
Käytön jälkeen
Kun ajat ilman perävaunua tai
tavaratelinettä, vetolaite on poistettava
ja suojatulppa asennettava paikalleen
kiinnitysalustaan. Tätä ohjetta on
noudatettava erityisesti siinä tapauksessa,
että vetolaite ehkäisee rekisterikilven tai
takavalojen näkymisen.Sulkutulppa
Jos autoa hinataan, suoja on ehdottomasti
poistettava, jos se kuuluu auton varusteisiin.
Ota tätä varten yhteys PEUGEOT-verkostoon
tai valtuutettuun korjaamoon.
Sulkutulppa sijaitsee alemman
ilmanottoritilän takana.
Vetolaite ilman työkaluja
irrotettavalla vetokoukulla
(hatchback)
Esittely
Alkuperäisen vetolaitteen asentamisessa ja
irrottamisessa ei tarvita työkaluja.
1.Kiinnitysalusta
2. Suojatulppa
3. Kytkentäliitin
4. Varmuusrengas
5. Irrotettava vetokoukku
6. Lukitus-/avauspyörä
7. Avaimellinen turvalukko
8. Tarra, jossa avaimen referenssit
7
Käytännön tietoja

176
Perävaunut, joissa on led-valot, eivät
ole yhteensopivia tämän laitteen
sähköliitäntöjen kanssa.
Katso tekniset tiedot ja autoosi
hyväksytyt perävaunukuormat asiaa
käsittelevästä kohdasta.
Katso lisäohjeet turvallisuuden
varmistamisesta vetolaitetta käytettäessä
asiaa käsittelevästä kohdasta.

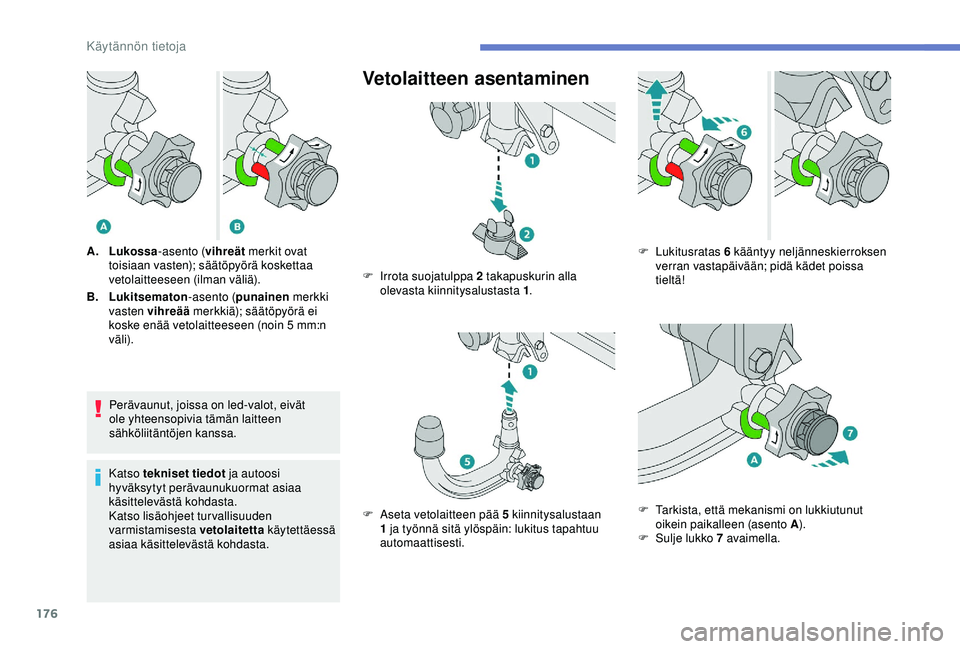

Vetolaitteen asentaminen
A. Lukossa -asento (vihreät merkit ovat
toisiaan vasten); säätöpyörä koskettaa
vetolaitteeseen (ilman väliä).
B. Lukitsematon -asento (punainen merkki
vasten vihreää merkkiä); säätöpyörä ei
koske enää vetolaitteeseen (noin 5
mm:n
väli). F

I
rrota suojatulppa 2 takapuskurin alla
olevasta kiinnitysalustasta 1 .
F

A
seta vetolaitteen pää 5 kiinnitysalustaan
1 ja työnnä sitä ylöspäin: lukitus tapahtuu
automaattisesti. F
Lukitusratas 6 kääntyy neljänneskierroksen
verran vastapäivään; pidä kädet poissa
tieltä!
F

T
arkista, että mekanismi on lukkiutunut
oikein paikalleen (asento A ).
F

S
ulje lukko 7 avaimella.
Käytännön tietoja

177

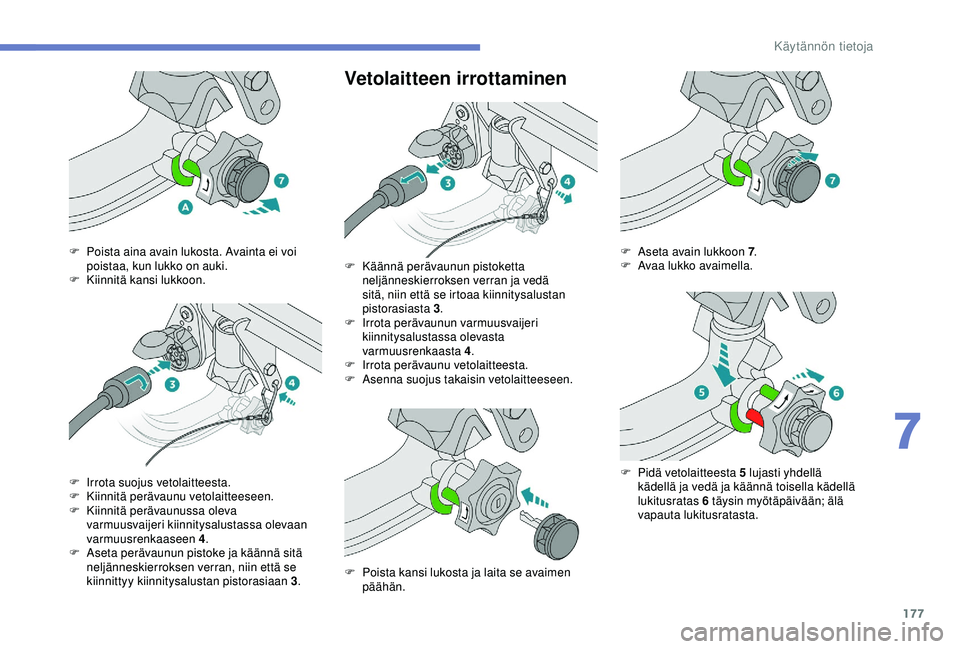

Vetolaitteen irrottaminen
F Poista aina avain lukosta. Avainta ei voi poistaa, kun lukko on auki.
F

K
iinnitä kansi lukkoon.
F

I
rrota suojus vetolaitteesta.
F

K
iinnitä perävaunu vetolaitteeseen.
F

K
iinnitä perävaunussa oleva
varmuusvaijeri kiinnitysalustassa olevaan
varmuusrenkaaseen 4 .
F

A
seta perävaunun pistoke ja käännä sitä
neljänneskierroksen verran, niin että se
kiinnittyy kiinnitysalustan pistorasiaan 3 .F
K äännä perävaunun pistoketta
neljänneskierroksen verran ja vedä
sitä, niin että se irtoaa kiinnitysalustan
pistorasiasta 3 .
F

I
rrota perävaunun varmuusvaijeri
kiinnitysalustassa olevasta
varmuusrenkaasta 4 .
F

I
rrota perävaunu vetolaitteesta.
F

A
senna suojus takaisin vetolaitteeseen.
F

P
oista kansi lukosta ja laita se avaimen
päähän. F
A seta avain lukkoon 7
.
F A vaa lukko avaimella.
F

P
idä vetolaitteesta 5 lujasti yhdellä
kädellä ja vedä ja käännä toisella kädellä
lukitusratas 6 täysin myötäpäivään; älä
vapauta lukitusratasta.
7
Käytännön tietoja

178

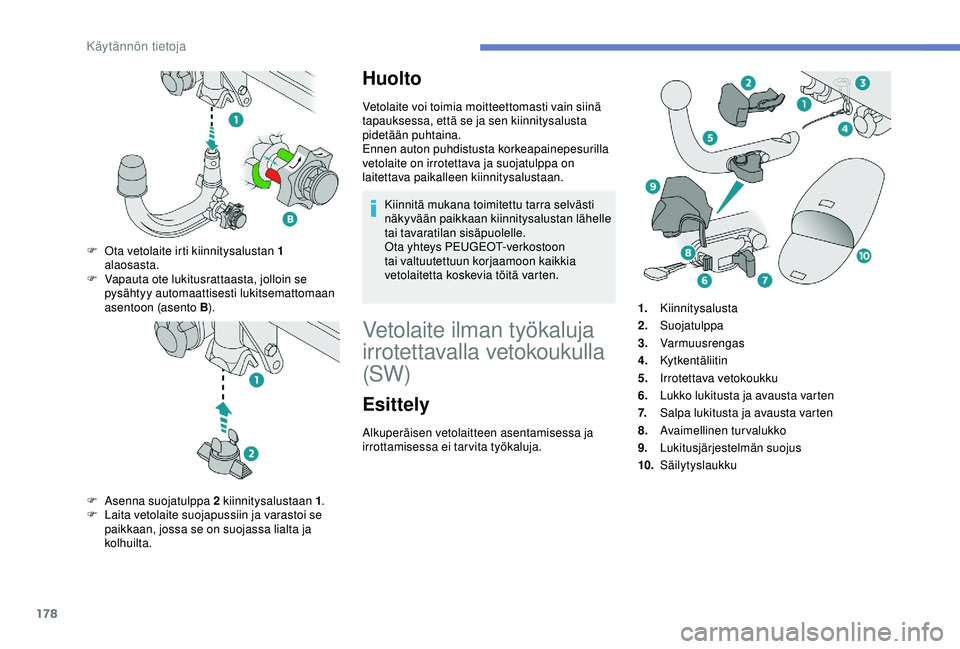

Huolto
Vetolaite voi toimia moitteettomasti vain siinä
tapauksessa, että se ja sen kiinnitysalusta
pidetään puhtaina.
Ennen auton puhdistusta korkeapainepesurilla
vetolaite on irrotettava ja suojatulppa on
laitettava paikalleen kiinnitysalustaan.Kiinnitä mukana toimitettu tarra selvästi
näkyvään paikkaan kiinnitysalustan lähelle
tai tavaratilan sisäpuolelle.
Ota yhteys PEUGEOT-verkostoon
tai valtuutettuun korjaamoon kaikkia
vetolaitetta koskevia töitä varten.
Vetolaite ilman työkaluja
irrotettavalla vetokoukulla
(SW)
Esittely
F Ota vetolaite irti kiinnitysalustan 1 alaosasta.
F

V
apauta ote lukitusrattaasta, jolloin se
pysähtyy automaattisesti lukitsemattomaan
asentoon (asento B ).
F

A
senna suojatulppa 2 kiinnitysalustaan 1 .
F

L
aita vetolaite suojapussiin ja varastoi se
paikkaan, jossa se on suojassa lialta ja
kolhuilta. Alkuperäisen vetolaitteen asentamisessa ja
irrottamisessa ei tarvita työkaluja. 1.
Kiinnitysalusta
2. Suojatulppa
3. Varmuusrengas
4. Kytkentäliitin
5. Irrotettava vetokoukku
6. Lukko lukitusta ja avausta varten
7. Salpa lukitusta ja avausta varten
8. Avaimellinen turvalukko
9. Lukitusjärjestelmän suojus
10. Säilytyslaukku
Käytännön tietoja

179

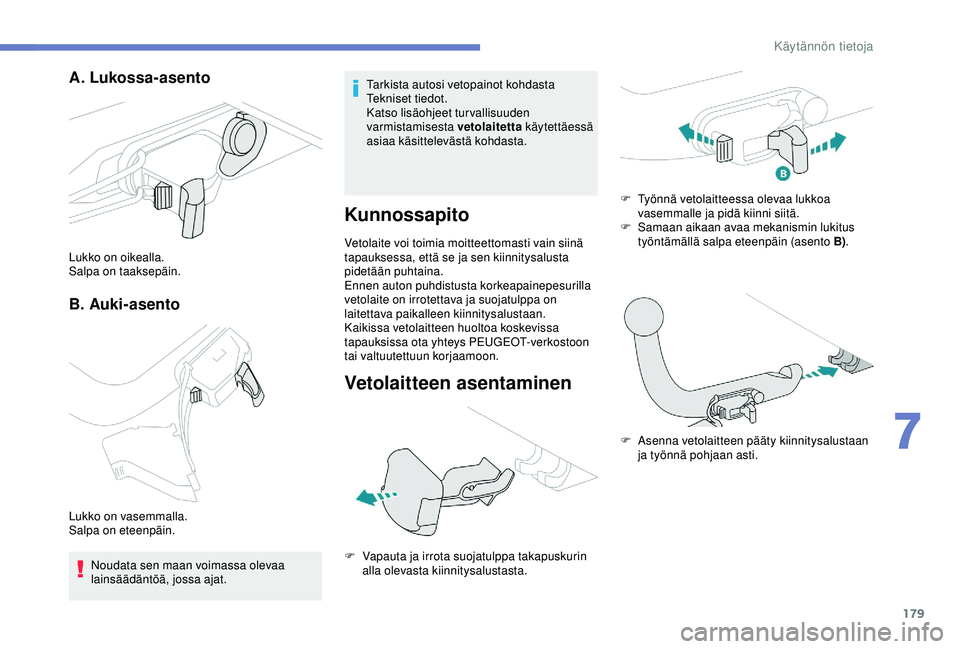

A. Lukossa-asento
B. Auki-asento
Lukko on oikealla.
Salpa on taaksepäin.
Lukko on vasemmalla.
Salpa on eteenpäin. Noudata sen maan voimassa olevaa
lainsäädäntöä, jossa ajat. Tarkista autosi vetopainot kohdasta
Tekniset tiedot.
Katso lisäohjeet turvallisuuden
varmistamisesta vetolaitetta
käytettäessä
asiaa käsittelevästä kohdasta.
Kunnossapito
Vetolaite voi toimia moitteettomasti vain siinä
tapauksessa, että se ja sen kiinnitysalusta
pidetään puhtaina.
Ennen auton puhdistusta korkeapainepesurilla
vetolaite on irrotettava ja suojatulppa on
laitettava paikalleen kiinnitysalustaan.
Kaikissa vetolaitteen huoltoa koskevissa
tapauksissa ota yhteys PEUGEOT-verkostoon
tai valtuutettuun korjaamoon.
Vetolaitteen asentaminen
F Vapauta ja irrota suojatulppa takapuskurin alla olevasta kiinnitysalustasta. F

T
yönnä vetolaitteessa olevaa lukkoa
vasemmalle ja pidä kiinni siitä.
F
S
amaan aikaan avaa mekanismin lukitus
työntämällä salpa eteenpäin (asento B).
F
A
senna vetolaitteen pääty kiinnitysalustaan
ja työnnä pohjaan asti.
7
Käytännön tietoja

180

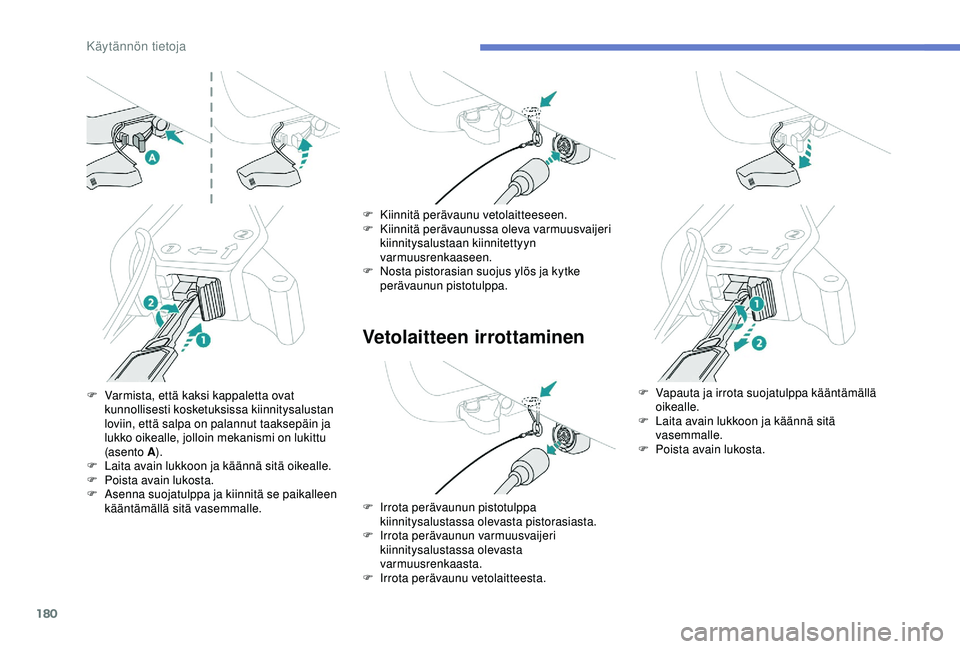

Vetolaitteen irrottaminen
F Varmista, että kaksi kappaletta ovat kunnollisesti kosketuksissa kiinnitysalustan
loviin, että salpa on palannut taaksepäin ja
lukko oikealle, jolloin mekanismi on lukittu
(asento A ).
F

L
aita avain lukkoon ja käännä sitä oikealle.
F

P
oista avain lukosta.
F

A
senna suojatulppa ja kiinnitä se paikalleen
kääntämällä sitä vasemmalle. F

K
iinnitä perävaunu vetolaitteeseen.
F
K
iinnitä perävaunussa oleva varmuusvaijeri
kiinnitysalustaan kiinnitettyyn
varmuusrenkaaseen.
F
N
osta pistorasian suojus ylös ja kytke
perävaunun pistotulppa.
F
I
rrota perävaunun pistotulppa
kiinnitysalustassa olevasta pistorasiasta.
F

I
rrota perävaunun varmuusvaijeri
kiinnitysalustassa olevasta
varmuusrenkaasta.
F

I
rrota perävaunu vetolaitteesta.F
V apauta ja irrota suojatulppa kääntämällä
oikealle.
F

L
aita avain lukkoon ja käännä sitä
vasemmalle.
F

P
oista avain lukosta.
Käytännön tietoja

181
F Paina salpa pohjaan ja irrota vetolaite vetämällä itseäsi kohti.
F

T
yönnä vetolaitteessa olevaa lukkoa
vasemmalle ja pidä kiinni siitä.
F
A
vaa samaan aikaan mekanismin lukitus
työntämällä salpa eteenpäin (asento B).
F
A
senna ja kiinnitä suojatulppa takapuskurin
alla olevaan kiinnitysalustaan.
F

L
aita vetokoukku tarvikelaukkuun.
Virransäästötila
Järjestelmä, joka akun säästämiseksi ohjaa
tiettyjen toimintojen käyttöaikaa.
Kun moottori on sammutettu, tiettyjä toimintoja,
kuten audio- ja telematiikkajärjestelmää,
tuulilasinpyyhkimiä, lähivaloja ja kattovaloja voi
käyttää vielä enintään noin 40 minuuttia.
Tähän tilaan siirtyminen
Mittariston näyttöön tulee viesti, joka ilmoittaa
siirtymisestä virransäästötilaan ja toiminnot
siirtyvät valmiustilaan.Jos autopuhelimesta puhutaan
puhelua juuri, kun laitteisto siirtyy
virransäästötilaan, puhelu säilyy noin
10


minuutin ajan autoradion handsfree-
sarjan avulla.
Tilasta poistuminen
Kaikki mainitut toiminnot palautuvat
automaattisesti käyttöön, kun auto otetaan
käyttöön seuraavan kerran.
Jotta toiminnot voidaan ottaa uudelleen
käyttöön heti, käynnistä moottori ja anna sen
käydä:
-

a
lle kymmenen minuuttia, jonka jälkeen
laitteet ovat käytössä noin viisi minuuttia Jos akku tyhjenee, moottoria ei voi
käynnistää.
Katso lisätietoja 12
V:n akusta asiaa
käsittelevästä kohdasta.
Tehonrajoitustila
Säätelee tiettyjen toimintojen käyttöä akussa
jäljellä olevan virran mukaan.
Ajon aikana tehonrajoitus poistaa väliaikaisesti
käytöstä tietyt toiminnot, kuten ilmastoinnin tai
takalasin lämmityksen.
Käytöstä poistetut toiminnot aktivoituvat
automaattisesti uudelleen heti, kun olosuhteet
sen sallivat. -
y
li kymmenen minuuttia, jonka jälkeen
laitteet ovat käytössä noin 30 minuuttia.
Noudata ohjeita moottorin käynnistysajasta,
jotta akku latautuu oikein.
Älä lataa akkua käynnistämällä moottoria
jatkuvasti uudelleen.
7
Käytännön tietoja

182

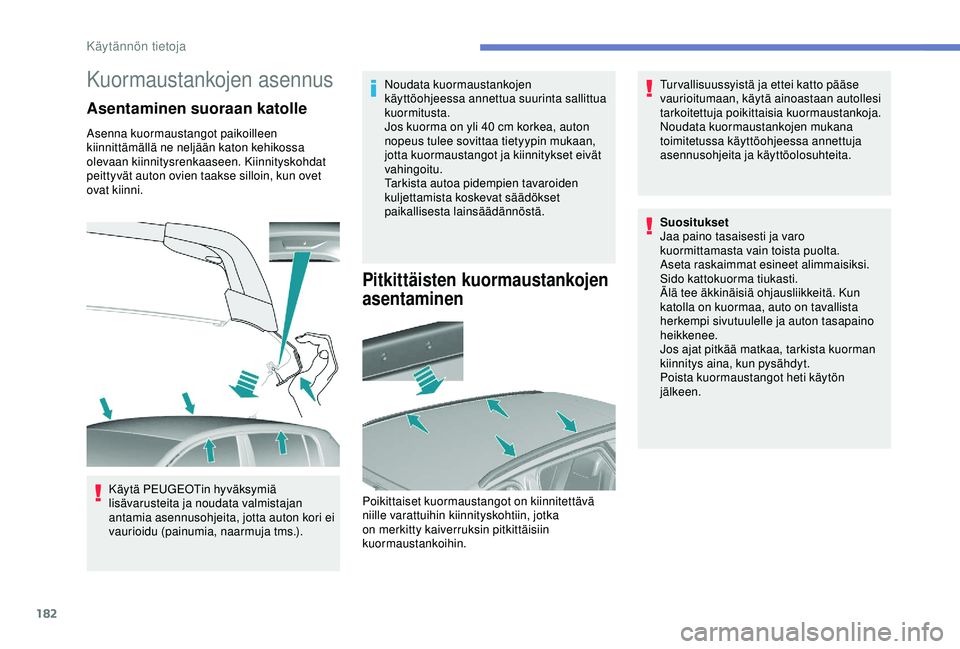

Kuormaustankojen asennus
Asentaminen suoraan katolle
Asenna kuormaustangot paikoilleen
kiinnittämällä ne neljään katon kehikossa
olevaan kiinnitysrenkaaseen. Kiinnityskohdat
peittyvät auton ovien taakse silloin, kun ovet
ovat kiinni.Käytä PEUGEOTin hyväksymiä
lisävarusteita ja noudata valmistajan
antamia asennusohjeita, jotta auton kori ei
vaurioidu (painumia, naarmuja tms.). Noudata kuormaustankojen
käyttöohjeessa annettua suurinta sallittua
kuormitusta.
Jos kuorma on yli 40
cm korkea, auton
nopeus tulee sovittaa tietyypin mukaan,
jotta kuormaustangot ja kiinnitykset eivät
vahingoitu.
Tarkista autoa pidempien tavaroiden
kuljettamista koskevat säädökset
paikallisesta lainsäädännöstä.
Pitkittäisten kuormaustankojen
asentaminen
Tur vallisuussyistä ja ettei katto pääse
vaurioitumaan, käytä ainoastaan autollesi
tarkoitettuja poikittaisia kuormaustankoja.
Noudata kuormaustankojen mukana
toimitetussa käyttöohjeessa annettuja
asennusohjeita ja käyttöolosuhteita.
Poikittaiset kuormaustangot on kiinnitettävä
niille varattuihin kiinnityskohtiin, jotka
on merkitty kaiverruksin pitkittäisiin
kuormaustankoihin. Suositukset
Jaa paino tasaisesti ja varo
kuormittamasta vain toista puolta.
Aseta raskaimmat esineet alimmaisiksi.
Sido kattokuorma tiukasti.
Älä tee äkkinäisiä ohjausliikkeitä. Kun
katolla on kuormaa, auto on tavallista
herkempi sivutuulelle ja auton tasapaino
heikkenee.
Jos ajat pitkää matkaa, tarkista kuorman
kiinnitys aina, kun pysähdyt.
Poista kuormaustangot heti käytön
jälkeen.
Käytännön tietoja
