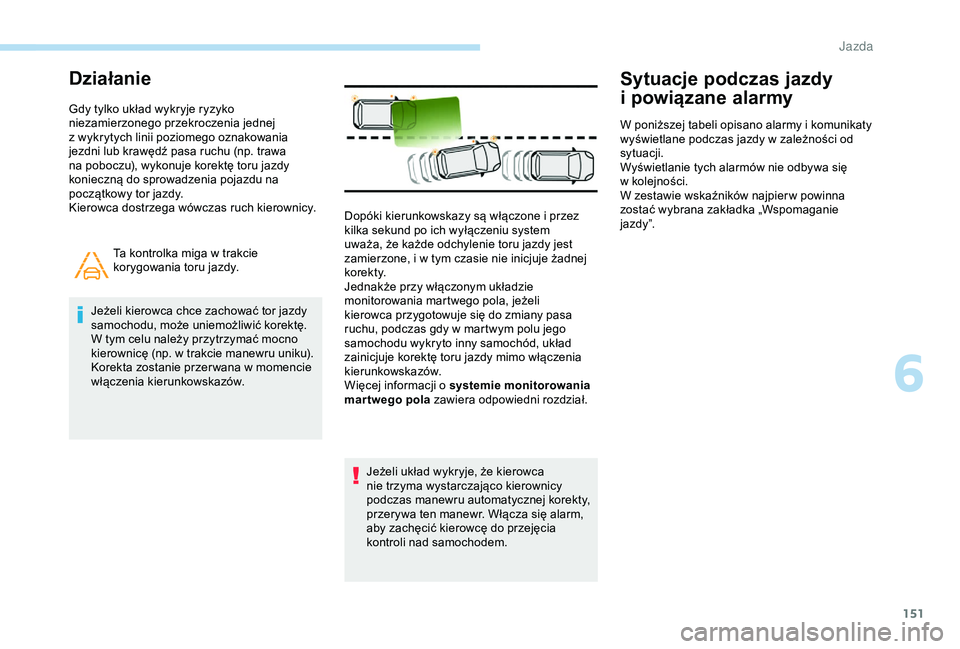

Działanie
Gdy tylko układ wykryje ryzyko
niezamierzonego przekroczenia jednej
z wykrytych linii poziomego oznakowania
jezdni lub krawędź pasa ruchu (np. trawa
na poboczu), wykonuje korektę toru jazdy
konieczną do sprowadzenia pojazdu na
początkowy tor jazdy.
Kierowca dostrzega wówczas ruch kierownicy.
Ta kontrolka miga w
trakcie
korygowania toru jazdy.
Jeżeli kierowca chce zachować tor jazdy
samochodu, może uniemożliwić korektę.
W tym celu należy przytrzymać mocno
kierownicę (np. w
trakcie manewru uniku).
Korekta zostanie przer wana w
momencie
włączenia kierunkowskazów.
Jeżeli układ wykryje, że kierowca
nie trzyma wystarczająco kierownicy
podczas manewru automatycznej korekty,
przerywa ten manewr. Włącza się alarm,
aby zachęcić kierowcę do przejęcia
kontroli nad samochodem.
Sytuacje podczas jazdy
i
p
owiązane alarmy
W poniższej tabeli opisano alarmy i komunikaty
w yświetlane podczas jazdy w zależności od
sytuacji.
Wyświetlanie tych alarmów nie odbywa się
w
kolejności.
W zestawie wskaźników najpier w powinna
zostać wybrana zakładka „Wspomaganie
j a zd y ”.
Dopóki kierunkowskazy są włączone i

przez
kilka sekund po ich wyłączeniu system
uważa, że każde odchylenie toru jazdy jest
zamierzone, i

w tym czasie nie inicjuje żadnej
korekty.
Jednakże przy włączonym układzie
monitorowania martwego pola, jeżeli
kierowca przygotowuje się do zmiany pasa
ruchu, podczas gdy w

martwym polu jego
samochodu wykryto inny samochód, układ
zainicjuje korektę toru jazdy mimo włączenia
kierunkowskazów.
Więcej informacji o

systemie monitorowania
martwego pola zawiera odpowiedni rozdział.
6
J

152
Stan funkcjiKontrolkaWyświetlanie i/lub powiązany
komunikat Uwagi
WYŁ.
(s z ar a)Układ wyłączony.
WŁ. Układ włączony, warunki niespełnione:
-

p
rędkość poniżej 65 km/h,
-

n
ie rozpoznano linii,
-

u
kład ESC wyłączony lub w trakcie regulacji,
-

j
azda „sportowa”.
WŁ. Wyłączenie/automatyczne przełączenie funkcji w
stan czuwania (np.
wykrycie przyczepy, używanie koła zapasowego typu dojazdowego
dostarczonego z
samochodem).
Stan funkcji KontrolkaWyświetlanie i/lub powiązany
komunikat Uwagi
WŁ.
(zielona)Wykrycie oznakowania na jezdni.
Prędkość powyżej 65
km/h.
WŁ. (pomarańczowa)/(zielona) Układ koryguje tor jazdy po stronie, po której wykryto ryzyko
przekroczenia linii (linia pomarańczowa).
WŁ. „Przejmij kontrolę”.-

J
eżeli w trakcie korekty układ wykryje, że kierowca nie trzyma
kierownicy od kilku sekund, przerywa korektę i
przekazuje kierowcy
kontrolę.
-

P
odczas korekty toru jazdy układ określa, że korekta będzie
niedostateczna i
nastąpi przekroczenie ciągłej linii (linia
pomarańczowa): kierowca otrzymuje ostrzeżenie, że musi
bezwzględnie dokończyć korektę toru jazdy.
Jazda

153
Ograniczenia działania
Układ nie przełącza się automatycznie w stan
c zuwania w następujących przypadkach:
-

U
kład ESC wyłączony lub w trakcie regulacji
-

P
rędkość poniżej 65 km/h lub powyżej
180
km/h
-

E
lektryczne podłączenie przyczepy
-

W
ykrycie używania koła zapasowego
typu dojazdowego (ponieważ do wykrycia
nie dochodzi natychmiast, zaleca się
wyłączenie układu)
-

W
ykrycie dynamicznego stylu jazdy,
naciskania pedału hamulca albo
przyspieszenia
-

J
azda po drodze bez oznakowania
poziomego
-

W
łączenie kierunkowskazów
-

P
rzekroczenie wewnętrznej linii na zakręcie
-

P
okonywanie ciasnych zakrętów
-

W
ykrycie bezczynności kierowcy podczas
korekty Działanie układu może ulec zakłóceniu lub
układ może nie działać w
następujących
sytuacjach:
-

Z
łe warunki widoczności
(niedostateczne oświetlenie drogi,
opady śniegu, deszczu, mgła)
-

O
ślepienie (światła pojazdu
nadjeżdżającego z
naprzeciwka,
słońce na horyzoncie, odblaski na
mokrej nawierzchni, wyjazd z
tunelu,
na przemian cienie i
światło itd.)
-

S
trefa na przedniej szybie przed
kamerą jest zabrudzona, zaparowana,
oszroniona, pokryta śniegiem,
uszkodzona lub zakryta naklejką
-

O
znakowanie poziome drogi jest
uszkodzone lub zakryte (śnieg, błoto)
albo występuje wiele oznakowań
(strefy robót drogowych itd.)
-

M
ała odległość od samochodu
jadącego z
przodu (znaki poziome
mogą nie być wykrywane)
-

W
ąskie, kręte drogi
Ryzyko niepożądanego
włączania
Zaleca się wyłączenie układu w następujących
p rzypadkach:
-

J
azda po drodze o złym stanie nawierzchni.
-

N
iesprzyjające warunki klimatyczne.
-

J
azda po nawierzchni o małej
przyczepności (gołoledź). Układ nie został zaprojektowany do działania
w
następujących sytuacjach:
-
J
azda na zamkniętym torze wyścigowym.
-
J
azda z przyczepą.
-
J
azda na stanowisku z rolkami.
-
J
azda na nieutwardzonej drodze.
Włączanie/wyłączanie
Bez ekranu dotykowego
F Nacisnąć i
przytrzymać ten przycisk, aby
w dowolnym momencie wyłączyć układ.
Wyłączenie zostaje potwierdzone
świeceniem kontrolki w
przycisku i w
zestawie wskaźników.
W celu ponownego włączenia krótko nacisnąć
przycisk.
Za pomocą ekranu dotykowego
Układ włącza się i wyłącza w menu
S amochód/Jazda na ekranie
dotykowym.
Wybrać „ Funkcje jazdy ”, a
następnie zakładkę
„ Wspomaganie utrzymania pasa ruchu ”.
6
J

155
W następujących sytuacjach nie jest
generowane żadne ostrzeżenie:
-
w o
becności nieruchomych obiektów
(zaparkowane pojazdy, bariery
zabezpieczające, latarnie, znaki drogowe
i t p.);
-

w p
rzypadku pojazdów jadących
w
przeciwnym kierunku;
-

w t
rakcie jazdy po krętej drodze lub podczas
pokonywania ostrych zakrętów; -

w p
rzypadku wyprzedzania długiego
pojazdu lub wyprzedzania przez taki
pojazd (np. ciężarówka, autobus), który
jest wykrywany również przez tylny czujnik
w strefie martwego pola, a jednocześnie
znajduje się w polu widzenia kierowcy;
-
w p
rzypadku bardzo dużego natężenia
ruchu: pojazdy wykryte z przodu i z tyłu są
uznawane za ciężarówkę lub za nieruchomy
obiekt;
- p odczas szybkiego manewru wyprzedzania.
Usterka
W przypadku wadliwego działania
układu włącza się ta kontrolka.
Ostrzeżeniu towarzyszy komunikat
i
sygnał dźwiękowy. Skontaktować się z
ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Działanie układu może być przejściowo
zakłócane w pewnych warunkach
atmosferycznych (deszcz, grad itp.).
W szczególności przy jeździe po mokrej
drodze lub przejeżdżaniu ze strefy
suchej w mokrą układ może generować
fałszywe ostrzeżenia (np. obecność
chmury kropelek wody w martwym polu
interpretowana jako pojazd).
Przy złej pogodzie albo zimą należy
sprawdzić, czy czujniki nie są pokryte
błotem, szronem albo śniegiem.
Uważać, aby nie zasłonić stref
ostrzegania w zewnętrznych lusterkach
wstecznych oraz stref wykrywania
na przednim i tylnym zderzaku
naklejkami samoprzylepnymi ani innymi
przedmiotami. Mogłyby one zakłócić
działanie układu.
-

w p

rzypadku przedłużającego się manewru
wyprzedzania, gdy pojazd wyprzedzany
pozostaje w

strefie martwego pola;
-

p

ojazd porusza się na drodze po linii prostej
lub po łagodnym łuku;
-

p

ojazd nie ciągnie przyczepy lub innego
pojazdu.
Mycie pod w ysokim ciśnieniem
Myjąc samochód, nie zbliżać dyszy do
czujników na odległość mniejszą niż
30 cm.
6
Jazda

156
System aktywnego
monitorowania martwego pola
Podczas przekraczania linii z włączonym
k ierunkowskazem oprócz stałego świecenia
kontrolki w
lusterku wstecznym po odnośnej
stronie da się odczuć korektę toru jazdy, co ma
pomóc kierowcy w
uniknięciu zderzenia.
Warunki działania
Następujące układy muszą być włączone:
- S ystem monitorowania martwego pola,
-

S
ystem aktywnego monitorowania pasa
ruchu.
Pojazd musi się poruszać z
prędkością od 65
do 140
km/h.
Wspomaganie parkowania
Układ nie może w żadnym wypadku
w yręczać kierowcy w zachowaniu
ostrożności.
Wspomaganie parkowania
tyłem
Układ aktywuje się w chwili włączenia biegu
ws tecznego.
Zostaje to potwierdzone sygnałem
dźwiękowym.
Układ wyłącza się w
momencie wyłączenia
biegu wstecznego.
Pomoc dźwiękowa Pomoc graficzna
Dzięki czujnikom w zderzaku układ sygnalizuje
b liskość przeszkody (np. pieszy, samochód,
drzewo, barierka) znajdującej się w
zasięgu czujnika.
Niektóre rodzaje przeszkód (np. słupki,
oznaczenia robót) wykryte na początku
manewru mogą być niewidoczne na końcu
manewru, jeśli znajdują się one w
martwym
polu, którego nie obejmują czujniki.Informacja o bliskości przeszkody sygnalizowana
j est przerywanym sygnałem dźwiękowym,
którego częstotliwość zwiększa się w
miarę
zbliżania się samochodu do przeszkody. Gdy odległość między samochodem
a
przeszkodą jest mniejsza niż ok. trzydzieści
centymetrów, sygnał dźwiękowy rozlega się
w sposób ciągły.
Dźwięk wydobywający się z głośnika (prawego
lub lewego) pozwala ustalić, po której stronie
znajduje się przeszkoda.
Wspomaganie parkowania
przodem
Oprócz wspomagania parkowania tyłem
samochód jest wyposażony w funkcję
wspomagania parkowania przodem, która
włącza się, jeżeli zostanie wykryta przeszkoda
z
przodu samochodu, gdy prędkość pojazdu nie
przekracza 10
km/h.
Wspomaganie parkowania przodem wyłącza się,
gdy samochód stoi przez ponad trzy sekundy
z
włączonym biegiem jazdy do przodu, gdy nie
jest już wykrywana żadna przeszkoda lub gdy
prędkość samochodu przekroczy 10
km/h.
Uzupełnia pomoc dźwiękową poprzez
wyświetlanie na ekranie segmentów, które
zbliżają się do samochodu. Gdy przeszkoda
jest bardzo blisko, wyświetla się symbol
„Niebezpieczeństwo”.
J

157

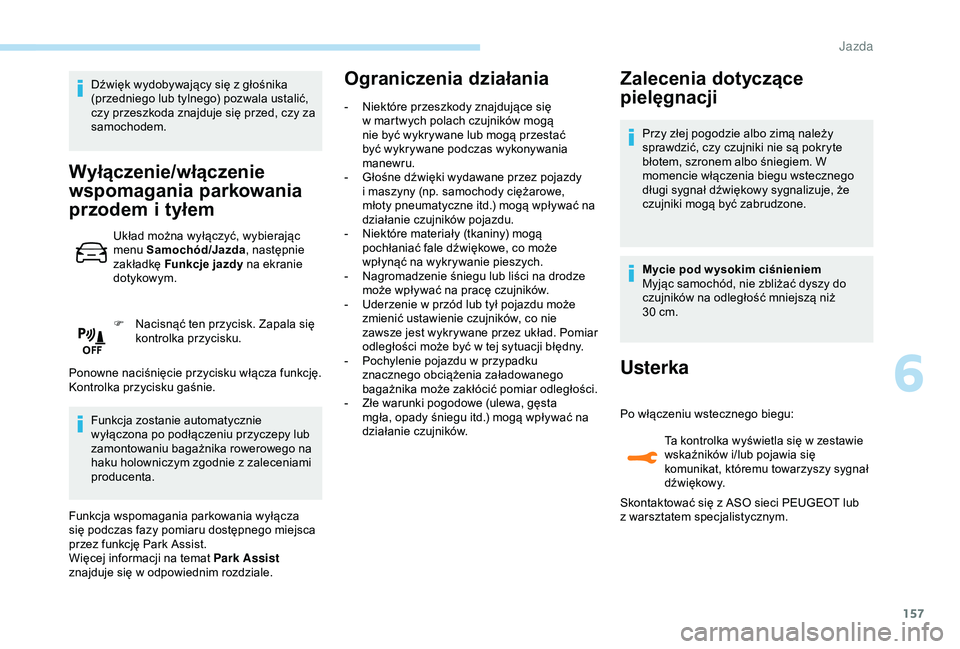

Dźwięk wydobywający się z głośnika
( przedniego lub tylnego) pozwala ustalić,
czy przeszkoda znajduje się przed, czy za
samochodem.
Wyłączenie/włączenie
wspomagania parkowania
przodem i

t
yłem
Układ można wyłączyć, wybierając
menu Samochód/Jazda , następnie
zakładkę Funkcje jazdy na ekranie
dotykowym.
F

N
acisnąć ten przycisk. Zapala się
kontrolka przycisku.
Ponowne naciśnięcie przycisku włącza funkcję.
Kontrolka przycisku gaśnie. Funkcja zostanie automatycznie
wyłączona po podłączeniu przyczepy lub
zamontowaniu bagażnika rowerowego na
haku holowniczym zgodnie z
zaleceniami
producenta.
Funkcja wspomagania parkowania wyłącza
się podczas fazy pomiaru dostępnego miejsca
przez funkcję Park Assist.
Więcej informacji na temat Park Assist
znajduje się w
odpowiednim rozdziale.
Ograniczenia działania
- Niektóre przeszkody znajdujące się w martwych polach czujników mogą
nie być wykrywane lub mogą przestać
być wykrywane podczas wykonywania
manewru.
-

G
łośne dźwięki wydawane przez pojazdy
i
maszyny (np. samochody ciężarowe,
młoty pneumatyczne itd.) mogą wpływać na
działanie czujników pojazdu.
-

N
iektóre materiały (tkaniny) mogą
pochłaniać fale dźwiękowe, co może
wpłynąć na wykrywanie pieszych.
-

N
agromadzenie śniegu lub liści na drodze
może wpływać na pracę czujników.
-

U
derzenie w przód lub tył pojazdu może
zmienić ustawienie czujników, co nie
zawsze jest wykrywane przez układ. Pomiar
odległości może być w
tej sytuacji błędny.
-

P
ochylenie pojazdu w przypadku
znacznego obciążenia załadowanego
bagażnika może zakłócić pomiar odległości.
-

Z
łe warunki pogodowe (ulewa, gęsta
mgła, opady śniegu itd.) mogą wpływać na
działanie czujników.
Zalecenia dotyczące
pielęgnacji
Przy złej pogodzie albo zimą należy
sprawdzić, czy czujniki nie są pokryte
błotem, szronem albo śniegiem. W
momencie włączenia biegu wstecznego
długi sygnał dźwiękowy sygnalizuje, że
czujniki mogą być zabrudzone.
Mycie pod w ysokim ciśnieniem
Myjąc samochód, nie zbliżać dyszy do
czujników na odległość mniejszą niż
30
cm.
Usterka
Po włączeniu wstecznego biegu:
Ta kontrolka wyświetla się w zestawie
w skaźników i/lub pojawia się
komunikat, któremu towarzyszy sygnał
d ź w i ę kow y.
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
6
Jazda

160
Funkcja zostanie wyłączona:
- W p rzypadku podłączenia przyczepy
lub montażu bagażnika rowerowego na
haku (samochód wyposażony w
hak
zamontowany zgodnie z
zaleceniami
producenta).
-

P
rzy prędkości wyższej niż 10 km/h.
-
P

odczas otwierania bagażnika.
-

P
o wyłączeniu wstecznego biegu
(obraz pozostaje wyświetlony przez
7
sekund).
-

P
o naciśnięciu czer wonego krzyżyka
w
lewym górnym rogu ekranu
dotykowego.
Sprawdzać regularnie czystość soczewki
k a m e r y.
Należy regularnie czyścić kamerę cofania
miękką, suchą ściereczką.

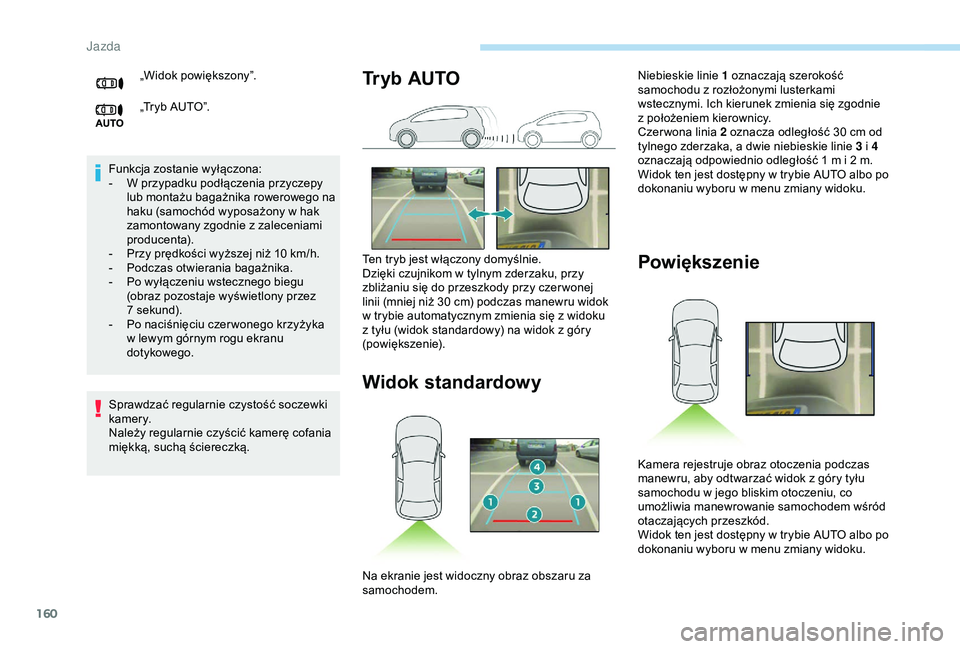

Tr y b AU T O
Widok standardowy Powiększenie„Widok powiększony”.
„Tryb AUTO”.
Ten tryb jest włączony domyślnie.
Dzięki czujnikom w
tylnym zderzaku, przy
zbliżaniu się do przeszkody przy czer wonej
linii (mniej niż 30
cm) podczas manewru widok
w
trybie automatycznym zmienia się z widoku
z
tyłu (widok standardowy) na widok z góry
(powiększenie). Niebieskie linie
1 oznaczają szerokość
samochodu z rozłożonymi lusterkami
wstecznymi. Ich kierunek zmienia się zgodnie
z
położeniem kierownicy.
Czer wona linia 2 oznacza odległość 30
cm od
tylnego zderzaka, a
dwie niebieskie linie 3 i 4
oznaczają odpowiednio odległość 1
m i 2 m.
Widok ten jest dostępny w
trybie AUTO albo po
dokonaniu wyboru w
menu zmiany widoku.
Na ekranie jest widoczny obraz obszaru za
samochodem. Kamera rejestruje obraz otoczenia podczas
manewru, aby odtwarzać widok z
góry tyłu
samochodu w
jego bliskim otoczeniu, co
umożliwia manewrowanie samochodem wśród
otaczających przeszkód.
Widok ten jest dostępny w
trybie AUTO albo po
dokonaniu wyboru w
menu zmiany widoku.
Jazda

161
Przeszkody mogą wydawać się bardziej
oddalone niż są w rzeczywistości.
Podczas manewru koniecznie trzeba
obser wować w
lusterkach wstecznych
obszar po obu stronach pojazdu.
Układ wspomagania parkowania tyłem
dostarcza również informacji dotyczących
otoczenia samochodu.
Widok 180° Zalecenia dotyczące
pielęgnacji
Przy złej pogodzie lub zimą należy upewnić
się, że czujniki i
kamery nie są pokryte błotem,
szronem lub śniegiem.
Sprawdzać regularnie czystość soczewki
k a m e r y.
W razie potrzeby oczyścić kamerę miękką,
suchą ściereczką.
Myjąc samochód wodą pod ciśnieniem, nie
zbliżać strumienia do kamery i
czujników
układu wspomagania parkowania na odległość
mniejszą niż 30
cm.
Widok 180° ułatwia wyjazd tyłem z

miejsca
parkowania, umożliwiając dostrzeżenie
zbliżających się samochodów, rowerzystów lub
pieszych.
Widok ten nie jest zalecany w

celu wykonania
pełnego manewru. Dzieli się on na 3 strefy: lewą A
, środkową B
i prawą C
.
Widok ten jest dostępny wyłącznie po
dokonaniu wyboru w menu zmiany widoku.
Park Assist
Układ aktywnie wspomaga parkowanie:
wykrywa wolne miejsce parkingowe,
a
następnie steruje układem kierowniczym
samochodu w
celu zaparkowania.
W przypadku manualnej skrzyni biegów
kierowcy pozostaje jedynie przyspieszanie,
hamowanie, zmiana biegów i
obsługa sprzęgła.
W przypadku automatycznej skrzyni biegów
( E AT 6 / E AT 8) kierowcy pozostaje jedynie
przyspieszanie, hamowanie i
zmiana biegów.Podczas wjazdu na miejsce parkingowe
i
wyjazdu z niego układ przekazuje kierowcy
informacje wizualne oraz dźwiękowe, aby
zapewnić bezpieczne manewrowanie.
Parkowanie może wymagać wielu manewrów
do przodu i do tyłu.
W każdej chwili kierowca może przejąć
kontrolę nad pojazdem, chwytając kierownicę.
Ten układ wspomagania manewrów
w żadnym wypadku nie zwalnia kierowcy
z obowiązku zachowania czujności.
Kierowca musi przez cały czas
nadzorować pojazd i upewniać się, że
miejsce pozostaje puste w trakcie całego
manewru.
Czasami może się zdarzyć, że czujniki nie
wykryją małych przeszkód znajdujących
się w martwych polach.
Układ Park Assist nie może działać przy
wyłączonym silniku.
6
Jazda
