2018 PEUGEOT 3008 Omistajan Käsikirja (in Finnish)

207
Esteet voivat näyttää olevan kauempana,
kuin ne todellisuudessa ovat.
Kun liikutat autoa pysäköinnin aikana,
on tärkeää tarkkailla sivunäkymiä peilien
kautta.
Pysäköintiavustin takana täydentää
osaltaan auton ympäristöstä välittyvää
tietoa.
Näkymä 180°
Näkymä 180° mahdollistaa ulosajamisen
pysäköintipaikasta peruuttamalla huomioon
ottaen muiden autojen, jalankulkijan tai
pyöräilijän saapumisen.
Tätä näkymää ei suositella koko ohjailun
suorittamiseksi loppuun.
Visiopark 2
Autossa on yksi kamera edessä jäähdyttimen
säleikössä ja toinen kamera takana takaluukun
avauskytkimen läheisyydessä.
Kameroita hyödyntämällä järjestelmä näyttää
auton lähiympäristön kosketusnäytöllä: näkymä
takaa, kun peruutusvaihde kytketään ja
näkymä edestä, kun vaihteisto on vapaalla tai
joku vaihde kytkettynä.
Näkymä takaa
Se koostuu kolmesta alueesta: vasen A, keski
B ja oikea C .
Tämä näkymä on käytettävissä vain
valitsemalla se näkymänvaihtovalikosta.
Jos autoon on kytketty perävaunu
tai vetolaitteeseen on kiinnitetty
pyöränkuljetusteline, ylänäkymä auton
takaa muuttuu mustaksi.
Vain etupäässä oleva kamera muodostaa
näkymiä lähiympäristöstä.
Näkymät auton takaa ovat samankaltaisia kuin
versiossa Visiopark 1.
Katso lisätietoja Visiopark 1 -toiminnosta asiaa
käsittelevästä kohdasta.
Näkymät edestä ja takaa
Toiminto kytkeytyy pois päältä:
- a utomaattisesti, kun ajonopeus saavuttaa noin
10 km/h
-
k

un poistutaan peruutusvaihteelta
(takanäkymän kuvan tilalle tulee etunäkymän
kuva 7 sekunnin kuluttua)
-
ku

n kosketusnäytön vasemmassa ylänurkassa
olevaa punaista ristiä napsautetaan.
Järjestelmä aktivoituu automaattisesti, kun
peruutusvaihde kytketään.
6
Ajaminen

208
Toiminto otetaan käyttöön moottorin
käydessä ja enintään 20 km/h:n
ajonopeudella kosketusnäytön
valikosta Auto / Ajaminen:
F

Valitse Kameran panoraamanäkymä .
AUTO -tila tulee oletuksena näyttöön
etunäkymän kanssa, jos vaihteisto on vapaalla
tai joku vaihde on kytkettynä tai takanäkymän
kanssa, jos peruutusvaihde on kytkettynä.
Toiminto kytkeytyy pois päältä:
-
a

utomaattisesti, kun ajonopeus saavuttaa
noin 30 km/h (kuva katoaa väliaikaisesti
20

km/h nopeudesta alkaen)
-

k

un kosketusnäytön vasemmassa
ylänurkassa olevaa punaista ristiä
napsautetaan.
AUTO-tila
Tämä tila on oletuksena käytössä.
Etupuskurissa olevien tunnistimien avulla
automaattinen näkymä voidaan siirtää edestä
ylös, kun auto lähestyy estettä.
Vakionäkymä Zoom-näkymä
Esteet voivat näyttää olevan kauempana,
kuin ne todellisuudessa ovat.
Kun liikutat autoa pysäköinnin aikana,
on tärkeää tarkkailla sivunäkymiä peilien
kautta.
Etu- ja takapysäköintitutka-anturit
täydentävät auton ympäristöön liittyvää
tietoa.
Auton edessä oleva alue tulee näyttöön.
Auton ääriviivat 1 näkyvät sinisenä ja ne
esittävät auton leveyden, sivupeilit auki:
viivat suuntautuvat ohjauspyörän asennon
mukaisesti.
Puskurista lähtevä punainen 2 viiva esittää
välimatkaa 30 cm päässä etupuskurista ja kaksi
sinistä viivaa 3 ja 4 esittävät välimatkaa 1 m ja
2 m päässä.
Tämä näkymä on käytettävissä AUTO -tilassa
tai tekemällä valinta näkymän vaihtovalikosta.
Kamera muistaa ympäristön ohjailun aikana,
jolloin se muodostaa näkymän etuosan
yläpuolelta, ja joka mahdollistaa auton
liikkumisen ympäristön esteet huomioiden.
Tämä näkymä on käytettävissä AUTO -tilassa
tai tekemällä valinta näkymän vaihtovalikosta.
Ajaminen

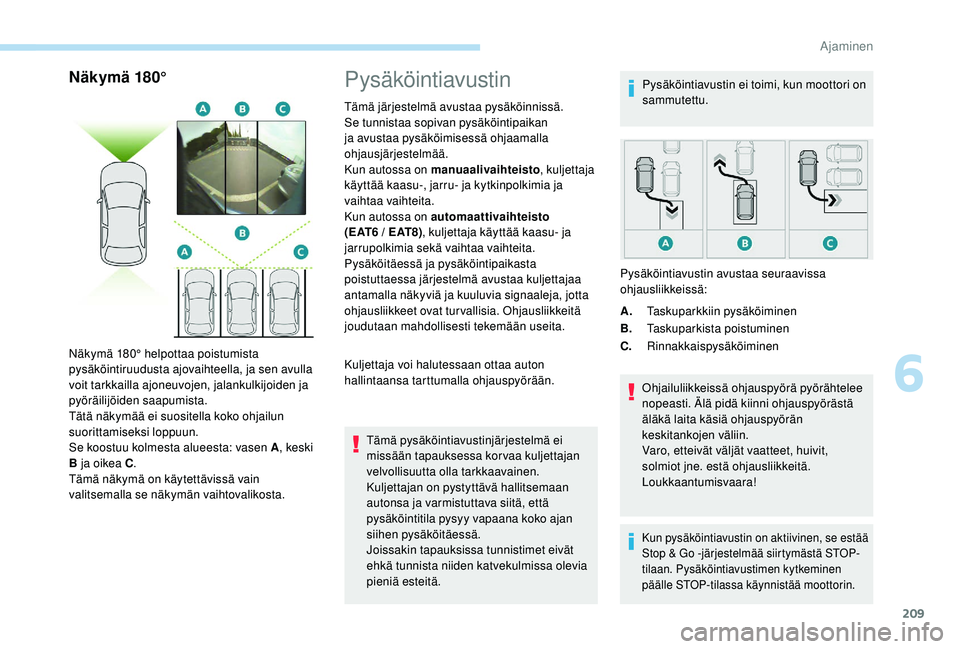

209
Näkymä 180°
Näkymä 180° helpottaa poistumista
pysäköintiruudusta ajovaihteella, ja sen avulla
voit tarkkailla ajoneuvojen, jalankulkijoiden ja
pyöräilijöiden saapumista.
Tätä näkymää ei suositella koko ohjailun
suorittamiseksi loppuun.
Se koostuu kolmesta alueesta: vasen A, keski
B ja oikea C .
Tämä näkymä on käytettävissä vain
valitsemalla se näkymän vaihtovalikosta.
Pysäköintiavustin
Tämä järjestelmä avustaa pysäköinnissä.
Se tunnistaa sopivan pysäköintipaikan
ja avustaa pysäköimisessä ohjaamalla
ohjausjärjestelmää.
Kun autossa on manuaalivaihteisto , kuljettaja
käyttää kaasu-, jarru- ja kytkinpolkimia ja
vaihtaa vaihteita.
Kun autossa on automaattivaihteisto
( E AT 6 / E AT 8) , kuljettaja käyttää kaasu- ja
jarrupolkimia sekä vaihtaa vaihteita.
Pysäköitäessä ja pysäköintipaikasta
poistuttaessa järjestelmä avustaa kuljettajaa
antamalla näkyviä ja kuuluvia signaaleja, jotta
ohjausliikkeet ovat turvallisia. Ohjausliikkeitä
joudutaan mahdollisesti tekemään useita.
Kuljettaja voi halutessaan ottaa auton
hallintaansa tarttumalla ohjauspyörään.
Tämä pysäköintiavustinjärjestelmä ei
missään tapauksessa korvaa kuljettajan
velvollisuutta olla tarkkaavainen.
Kuljettajan on pystyttävä hallitsemaan
autonsa ja varmistuttava siitä, että
pysäköintitila pysyy vapaana koko ajan
siihen pysäköitäessä.
Joissakin tapauksissa tunnistimet eivät
ehkä tunnista niiden katvekulmissa olevia
pieniä esteitä. Pysäköintiavustin ei toimi, kun moottori on
sammutettu.
A. Taskuparkkiin pysäköiminen
B. Taskuparkista poistuminen
C. Rinnakkaispysäköiminen
Ohjailuliikkeissä ohjauspyörä pyörähtelee
nopeasti. Älä pidä kiinni ohjauspyörästä
äläkä laita käsiä ohjauspyörän
keskitankojen väliin.
Varo, etteivät väljät vaatteet, huivit,
solmiot jne. estä ohjausliikkeitä.
Loukkaantumisvaara!
Kun pysäköintiavustin on aktiivinen, se estää
Stop & Go -järjestelmää siirtymästä STOP-
tilaan. Pysäköintiavustimen kytkeminen
päälle STOP-tilassa käynnistää moottorin.
Pysäköintiavustin avustaa seuraavissa
ohjausliikkeissä:
6
Ajaminen

210
Pysäköintiavustin huolehtii avustamisesta
maksimissaan neljälle toimenpidejaksolle.
Toiminto kytkeytyy pois käytöstä
näiden 4 jakson päättyessä. Jos ar vioit,
että auto ei ole moitteetta pysäköity,
on sinun ohjattava itse normaalisti
pysäköintitoimenpiteet päätökseen.
Auton ohjausliikkeet ja ajo-ohjeet tulevat
näkyviin mittaristoon.Tarkista aina auton ympäristö ennen
pysäköinnin aloittamista.
Pysäköintitutkatoiminto ei ole käytössä
silloin, kun laite mittaa pysäköintitilaa.
Se palaa toimintaan myöhemmin
ja varoittaa kuljettajaa pysäköinnin
aikana, kun järjestelmä havaitsee auton
lähestyvän estettä: merkkiääni muuttuu
yhtäjaksoiseksi, kun etäisyys esteeseen
on alle 30 cm.
Jos olet kytkenyt pysäköintitutka-
anturit pois toiminnasta, ne aktivoituvat
automaattisesti uudelleen avustetun
pysäköinnin aikana.
Pysäköintiavustimen aktivointi
poistaa käytöstä katvekulman
valvontajärjestelmän.Pysäköinnin toimenpiteiden aikana tai
pysäköintipaikalta poistumisen aikana
Visiopark 1 ja Visiopark 2 voivat alkaa
toimia. Niiden avulla voit paremmin
tarkkailla auton ympäristöä, sillä ne tuovat
lisätietoa näyttöruutuun.
Lisätietoja Visiopark 1
- ja Visiopark


2
-toiminnoista saat niitä käsitttelevistä
kohdista.
To i m i n t a
Pysäköitäessä kadun
suuntaisesti eli taskuparkkiin
F Kun olet löytänyt vapaan pysäköintitilan.
F
K
ytke toiminto käyttöön
valitsemalla Park Assist
kosketusnäytön valikossa
Auto / Ajaminen .
Tämä merkkivalo syttyy
mittaristossa ja vahvistaa
järjestelmän aktivoituneen.
Avustin toimii: tämän kuvan ja
nopeusrajoituksen tuleminen
näyttöön ovat osoitus siitä,
että järjestelmä huolehtii
ohjausliikkeistä. Älä koske
ohjauspyörään.
Avustin ei ole toiminnassa: kun
tämä symboli näkyy näytössä,
järjestelmä ei enää huolehdi
ohjausliikkeistä. Sinun tulee
hoitaa ohjaus.
Ajaminen

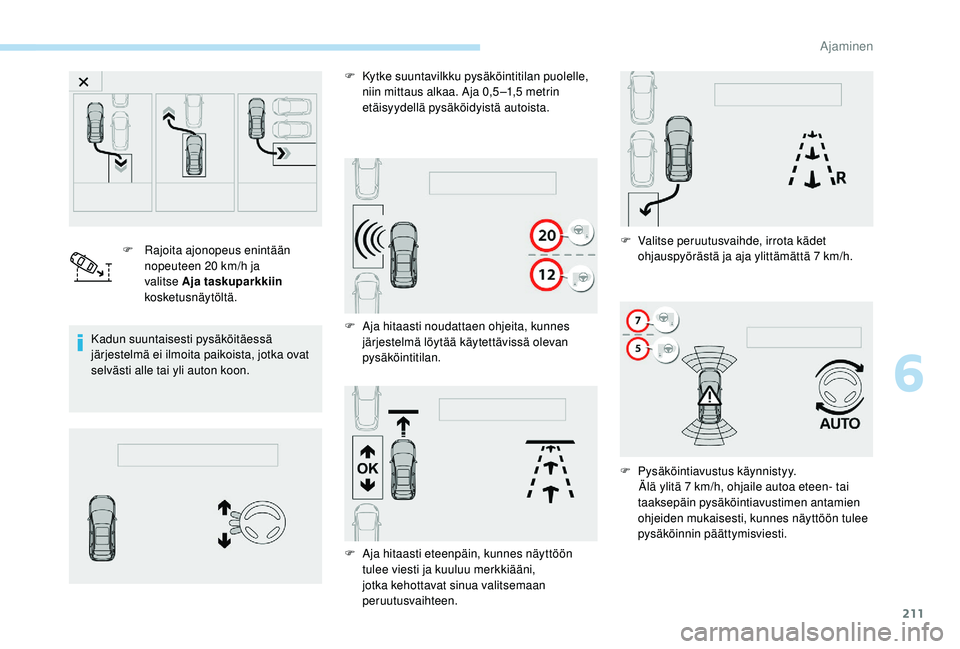

211
F Rajoita ajonopeus enintään nopeuteen 20 km/h ja
valitse Aja taskuparkkiin
kosketusnäytöltä.
Kadun suuntaisesti pysäköitäessä
järjestelmä ei ilmoita paikoista, jotka ovat
selvästi alle tai yli auton koon. F

K
ytke suuntavilkku pysäköintitilan puolelle,
niin mittaus alkaa. Aja 0,5 –1,5 metrin
etäisyydellä pysäköidyistä autoista.
F
A
ja hitaasti noudattaen ohjeita, kunnes
järjestelmä löytää käytettävissä olevan
pysäköintitilan. F
V alitse peruutusvaihde, irrota kädet
ohjauspyörästä ja aja ylittämättä 7 km/h.
F

A
ja hitaasti eteenpäin, kunnes näyttöön
tulee viesti ja kuuluu merkkiääni,
jotka kehottavat sinua valitsemaan
peruutusvaihteen. F
Pysäköintiavustus käynnistyy.Älä ylitä 7 km/h, ohjaile autoa eteen- tai
taaksepäin pysäköintiavustimen antamien
ohjeiden mukaisesti, kunnes näyttöön tulee
pysäköinnin päättymisviesti.
6
Ajaminen

212
F Toimenpiteen lopussa merkkivalo mittaristossa sammuu, viesti tulee näyttöön
ja kuuluu merkkiääni.Pysäköintiassistentti kytkeytyy pois
toiminnasta: voit ottaa auton ohjauksen
hallintaasi.
Kadun suuntaisesti
olevalta pysäköintipaikalta
(taskuparkista) poistuminen
F Kun haluat poistua kadun suuntaisesti olevalta
pysäköintipaikalta, käynnistä moottori.
F Kytke toiminto käyttöön valitsemalla Park Assist
kosketusnäytön valikossa
Auto / Ajaminen .
Tämä merkkivalo syttyy
mittaristossa ja vahvistaa
järjestelmän aktivoituneen.
F

P
aina kosketusnäytön painiketta
Poistu taskuparkista .
Vinoruutuun pysäköiminen
F Kun olet löytänyt vapaan pysäköintitilan.
F
K
ytke toiminto käyttöön
valitsemalla Park Assist
kosketusnäytön valikossa
Auto / Ajaminen .
Tämä merkkivalo syttyy
mittaristossa ja vahvistaa
järjestelmän aktivoituneen.
F

K

ytke suuntavalo poistumissuuntaan.
F

K

ytke peruutusvaihde tai ajo eteenpäin ja
päästä irti ohjauspyörästä.
F

P

ysäköintiavustus käynnistyy.
Älä ylitä 5 km/h, ohjaile autoa eteen- tai taaksepäin pysäköintiavustimen antamien
ohjeiden mukaisesti, kunnes näyttöön tulee
pysäköinnin päättymisviesti.
Pysäköintipaikalta poistuminen on
päättynyt, kun auton etuakseli on tullut ulos
pysäköintipaikalta.
Kun toimenpide on päättynyt, merkkivalo
mittaristossa sammuu, viesti tulee näyttöön ja
kuuluu merkkiääni.
Pysäköintiassistentti kytkeytyy pois toiminnasta:
voit ottaa auton ohjauksen hallintaasi.
Ajaminen

213
F Rajoita ajonopeus enintään nopeuteen 20 km/h ja
valitse Aja vinoparkkiin
kosketusnäytöltä.
F

K

ytke suuntavilkku pysäköintitilan puolelle,
niin mittaus alkaa. Aja 0,5 –1,5 metrin
etäisyydellä pysäköidyistä autoista. Jos järjestelmä havaitsee useita
peräkkäisiä paikkoja, auto ohjataan
viimeisenä olevaan.
F

A

ja hitaasti noudattaen ohjeita, kunnes
järjestelmä löytää käytettävissä olevan
pysäköintitilan. F

A
ja hitaasti eteenpäin, kunnes näyttöön
tulee viesti ja kuuluu merkkiääni,
jotka kehottavat sinua valitsemaan
peruutusvaihteen.
F

V
alitse peruutusvaihde, irrota kädet
ohjauspyörästä ja aja ylittämättä 7 km/h. F

P
ysäköintiavustus käynnistyy.
Älä ylitä 7 km/h nopeutta ja
noudata mittaristossa näkyviä,
pysäköintitutkajärjestelmän antamia
ohjeita, kunnes näyttöön tulee pysäköinnin
päättymisviesti.
Toimenpiteen lopussa merkkivalo mittaristossa
sammuu, viesti tulee näyttöön ja kuuluu
merkkiääni.
Pysäköintiassistentti kytkeytyy pois
toiminnasta: voit ottaa auton ohjauksen
hallintaasi.
6
Ajaminen

214
Vinoparkkiin peruutettaessa
pysäköintiavustin kytkeytyy
automaattisesti pois käytöstä heti,
kun auton takaosa on 20 cm:n päässä
esteestä.
Poistaminen käytöstä
Järjestelmä otetaan pois käytöstä painamalla
säätökytkimestä.
Järjestelmä kytkeytyy pois käytöstä
automaattisesti:
-
ku
n virta katkaistaan
-

j
os moottori sammuu
-

j
os mitään ohjausliikkeitä ei tehdä
5


minuutin kuluttua siitä, kun ohjaustapa on
valittu
-

k
un auto on pysynyt pitkään paikallaan
toimenpiteiden aikana
-

j
os luistonestojärjestelmä (ASR) kytkeytyy
päälle
-
j

os ajonopeus ylittää sallitun rajan
-

k
un kuljettaja keskeyttää ohjauspyörän
pyörähtelyn
-
j

os 4 ohjailuliikejaksoa täyttyy
-

j
os kuljettajan ovi avataan
-

j
os toinen etupyöristä törmää esteeseen.
Mittaristossa oleva toiminnan merkkivalo
sammuu ja näyttöön tulee viesti sekä kuuluu
merkkiääni.
Kuljettajan on otettava auton ohjaus jälleen
hallintaansa.
Jos järjestelmä poistuu käytöstä
toimenpiteiden aikana, kuljettajan on
aktivoitava se uudelleen käyttöön käynnissä
olevan mittauksen aloittamiseksi uudelleen.
Kytkeminen pois päältä
Järjestelmän toiminta estyy automaattisesti:
- k un autoon kytketään perävaunu
-

k
un kuljettajan ovi avataan
-

k
un ajonopeus ylittää 70 km/h.
Kun haluat, että järjestelmän toiminnanesto
kestää pitkään, ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Toimintahäiriöt
Jos järjestelmässä on toimintahäiriö,
tämä merkkivalo vilkkuu pari
sekuntia ja kuuluu merkkiääni.
Jos ohjaustehostimessa on
toimintahäiriö, tämä merkkivalo
vilkkuu mittaristossa yhdessä
varoitusviestin kanssa. Jos auton ja pysäköintitilan välinen
etäisyys sivusuunnassa on liian suuri,
järjestelmä ei ehkä mittaa pysäköintitilaa.
Jos jokin esine ylittää auton korin mitat
(esim. tikkaat katolla tai vetokoukku),
pysäköintiavustin ei ota sitä huomioon
pysäköintitoimenpiteen aikana.
Varmista huonolla ilmalla tai talvella,
että anturit eivät ole lian, jään tai lumen
peitossa.
Toimintahäiriön ilmaantuessa tarkastuta
järjestelmä PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Pesu korkeapainepesulla
Kun peset autosi, pidä vesisuihku vähintään
30 senttimetrin päässä tunnistimista.
Jos toimintahäiriö ilmaantuu järjestelmän
käytön aikana, merkkivalo sammuu.
Ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
Ajaminen
