Rijden en bediening263Algemene informatie
Het officiële brandstofverbruik en de
specifieke cijfers voor de CO 2-emis‐
sie zoals vermeld zijn conform het
EU-basismodel met standaarduitrus‐
ting.
De gegevens inzake brandstofver‐
bruik en CO 2-emissie worden
bepaald conform de richtlijn
R (EG) nr. 715/2007 (in de meest
recente redactie), met het oog op het
rijklaar voertuiggewicht, zoals vastge‐
legd in de richtlijn.
De cijfers dienen uitsluitend ter verge‐
lijking van de diverse modelvarianten
en bieden geen garantie voor het
werkelijke brandstofverbruik van een
specifiek model. De vermelde cijfers
voor het verbruik en de CO 2-emissie
kunnen door accessoires iets hoger
uitvallen. Het brandstofverbruik hangt
bovendien af van de persoonlijke
rijstijl, de staat van het wegdek en de
verkeersomstandigheden.
Aardgas
De brandstofverbruikswaarden
werden verkregen bij gebruik van de
referentiebrandstof G20 (methaange‐halte 99 - 100 mol%) onder de voor‐
geschreven rijomstandigheden. Bij
het rijden op aardgas met een lager
methaangehalte kan het brandstofge‐
bruik van de aangegeven waarden
afwijken.Trekhaak
Algemene informatie
Alleen een trekhaak gebruiken die
voor uw auto is goedgekeurd. Voor
auto's die op aardgas rijden is speci‐
ale sleepapparatuur nodig.
Het inbouwen van een trekhaak door
een werkplaats laten uitvoeren. Zo
nodig wijzigingen in de auto aanbren‐ gen, zoals in het koelsysteem, de
hitteschilden of andere uitrusting.
De lamp-uitvaldetectie van het
aanhangerremlicht constateert geen
individueel uitgevallen lampen. Bij
bijv. 4 x 5 W wordt er pas uitval gecon‐
stateerd als alleen een lamp van
5 W of geen lampen aan blijven.
Bij het monteren van een trekhaak
kan de opening voor het sleepoog
worden afgedekt. In dat geval de trek‐ haakstang gebruiken voor het slepen.
De trekhaakstang na gebruik altijd in
de auto bewaren.

264Rijden en bedieningRijgedrag en aanhangertipsAlvorens een aanhangwagen aan te
koppelen, de kogel van de trekhaak
smeren. Bij gebruik van een trillings‐ demper die slingerbewegingen
dempt en op de koppelingskogel
inwerkt, mag de kogel niet worden
gesmeerd.
Wanneer u een instabiele aanhanger of een caravan met een max. toelaat‐
baar totaalgewicht van meer dan
1300 kg trekt, is het uiterst raadzaam
een stabilisator te gebruiken wanneer u sneller rijdt dan 80 km/u.
Als de aanhanger begint te slingeren,
langzamer gaan rijden, niet tegenstu‐ ren en zo nodig krachtig remmen.
Bergafwaarts dezelfde versnelling
inschakelen als bergopwaarts en
ongeveer dezelfde snelheid aanhou‐
den.
Bandenspanning instellen op de
waarde voor maximale belading
3 330.Aanhanger trekken
Trekgewicht
Het maximaal toelaatbare trekge‐
wicht hangt af van de auto en de
motor en mag niet worden overschre‐ den. Het werkelijke trekgewicht is hetverschilt tussen het werkelijke totaal‐
gewicht van de aanhanger en het
werkelijke kogelgewicht in aangekop‐
pelde toestand.
Het maximaal toelaatbare trekge‐
wicht staat in de autopapieren
vermeld. Dit geldt over het algemeen
voor hellingspercentages tot max.
12%.
De toelaatbare aanhangerbelasting
geldt voor de vermelde hellingshoek
en op zeeniveau. Omdat het motor‐
vermogen bij toenemende hoogte
door de lagere luchtdichtheid daalt en het klimvermogen daardoor afneemt,
moet het maximaal toelaatbare trein‐
gewicht voor elke 1000 meter hoog‐
tetoename met 10% worden vermin‐
derd. Bij het rijden op wegen met een
gering hellingspercentage (minderdan 8%, bijv. snelwegen) hoeft het
maximaal toelaatbare treingewicht niet te worden verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 318
vermeld.
Kogeldruk De kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel
drukt. De gewichtsverdeling bij hetladen van de aanhanger is van
invloed op de kogeldruk.
De maximaal toelaatbare kogeldruk
(75 kg) staat op het typeplaatje van de
trekhaak en in de autopapieren
vermeld.
Let op
Motoren B16DTH, B16DTJ,
B20DTH en B20DTJ: Afhankelijk
van de uitrusting kan de maximaal
toegelaten kogeldruk 75 kg of 60 kg zijn.

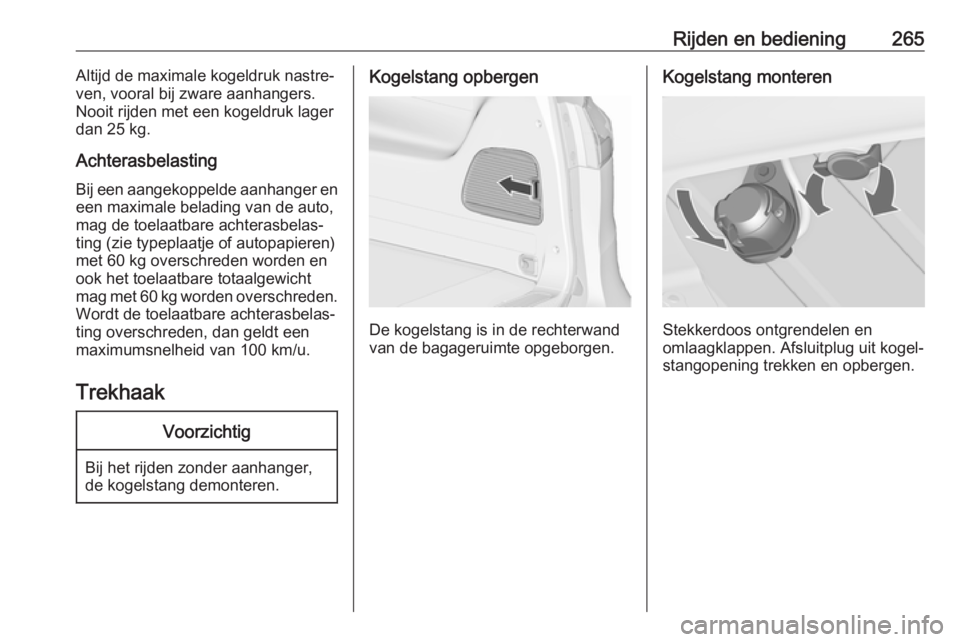

Rijden en bediening265Altijd de maximale kogeldruk nastre‐
ven, vooral bij zware aanhangers. Nooit rijden met een kogeldruk lager
dan 25 kg.
Achterasbelasting
Bij een aangekoppelde aanhanger en een maximale belading van de auto,mag de toelaatbare achterasbelas‐
ting (zie typeplaatje of autopapieren)
met 60 kg overschreden worden en
ook het toelaatbare totaalgewicht
mag met 60 kg worden overschreden. Wordt de toelaatbare achterasbelas‐
ting overschreden, dan geldt een
maximumsnelheid van 100 km/u.
TrekhaakVoorzichtig
Bij het rijden zonder aanhanger, de kogelstang demonteren.
Kogelstang opbergen
De kogelstang is in de rechterwand
van de bagageruimte opgeborgen.
Kogelstang monteren
Stekkerdoos ontgrendelen en
omlaagklappen. Afsluitplug uit kogel‐ stangopening trekken en opbergen.

266Rijden en bedieningSpanstand kogelstang controleren
● Het rode merkteken op de draai‐knop moet naar het groene merk‐
teken op de kogelstang gericht
zijn.
● De opening tussen de draaiknop en de kogelstang moet ca.
6 mm bedragen.
● De sleutel moet in stand c staan.
Anders moet de kogelstang vóór het
monteren worden aangespannen:
● Ontgrendel de kogelstang door de sleutel naar stand c te
draaien.
● Draaiknop uittrekken en zover mogelijk rechtsom draaien.
Kogelstang monteren
Aangespannen kogelstang in de trek‐
haakopening steken en stevig
omhoogduwen totdat deze hoorbaar
vastklikt.
De draaiknop springt automatisch
terug in de uitgangspositie en rust
zonder speling tegen de kogelstang.9 Waarschuwing
Draaiknop bij het monteren niet
aanraken.
Vergrendel de kogelstang door de
sleutel naar stand e te draaien. Sleu‐
tel verwijderen en beschermkapje dichtdrukken.

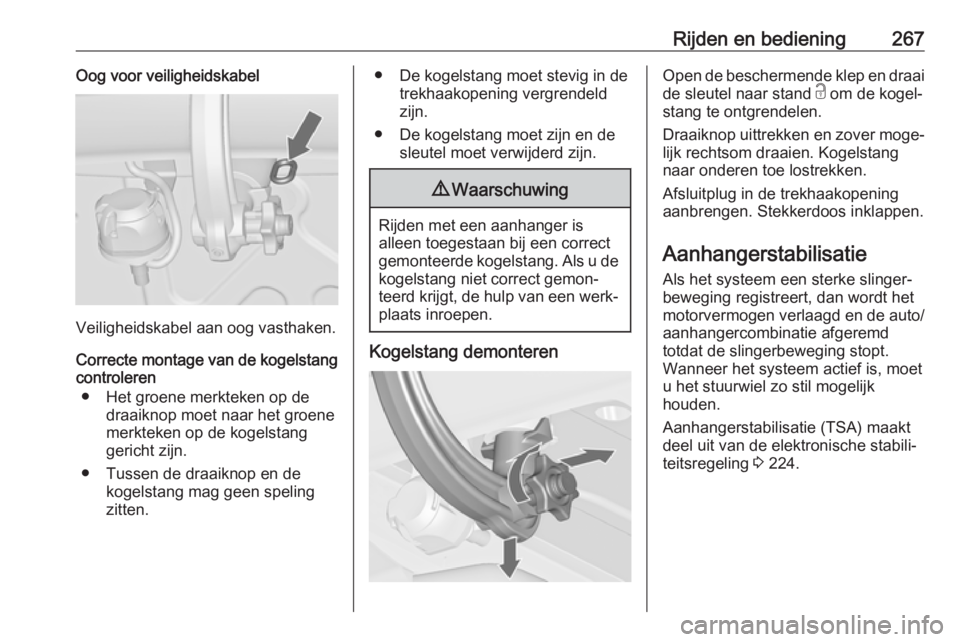

Rijden en bediening267Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Correcte montage van de kogelstang
controleren
● Het groene merkteken op de draaiknop moet naar het groenemerkteken op de kogelstang
gericht zijn.
● Tussen de draaiknop en de kogelstang mag geen spelingzitten.
● De kogelstang moet stevig in de trekhaakopening vergrendeld
zijn.
● De kogelstang moet zijn en de sleutel moet verwijderd zijn.9Waarschuwing
Rijden met een aanhanger is
alleen toegestaan bij een correct
gemonteerde kogelstang. Als u de kogelstang niet correct gemon‐
teerd krijgt, de hulp van een werk‐ plaats inroepen.
Kogelstang demonteren
Open de beschermende klep en draai
de sleutel naar stand c om de kogel‐
stang te ontgrendelen.
Draaiknop uittrekken en zover moge‐ lijk rechtsom draaien. Kogelstang
naar onderen toe lostrekken.
Afsluitplug in de trekhaakopening
aanbrengen. Stekkerdoos inklappen.
Aanhangerstabilisatie Als het systeem een sterke slinger‐
beweging registreert, dan wordt het
motorvermogen verlaagd en de auto/
aanhangercombinatie afgeremd
totdat de slingerbeweging stopt.
Wanneer het systeem actief is, moet u het stuurwiel zo stil mogelijk
houden.
Aanhangerstabilisatie (TSA) maakt
deel uit van de elektronische stabili‐
teitsregeling 3 224.

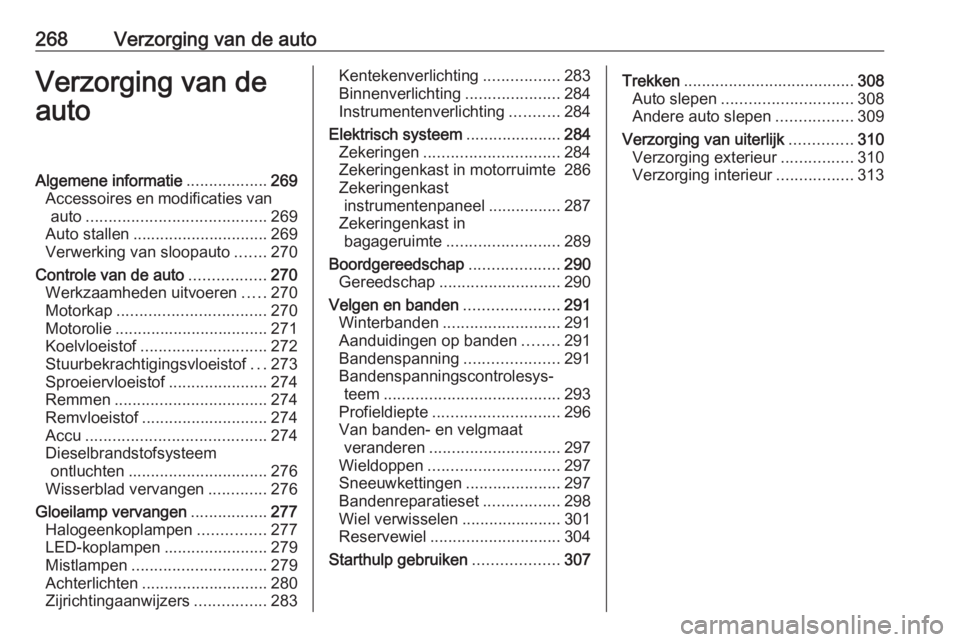

268Verzorging van de autoVerzorging van de
autoAlgemene informatie ..................269
Accessoires en modificaties van auto ........................................ 269
Auto stallen .............................. 269

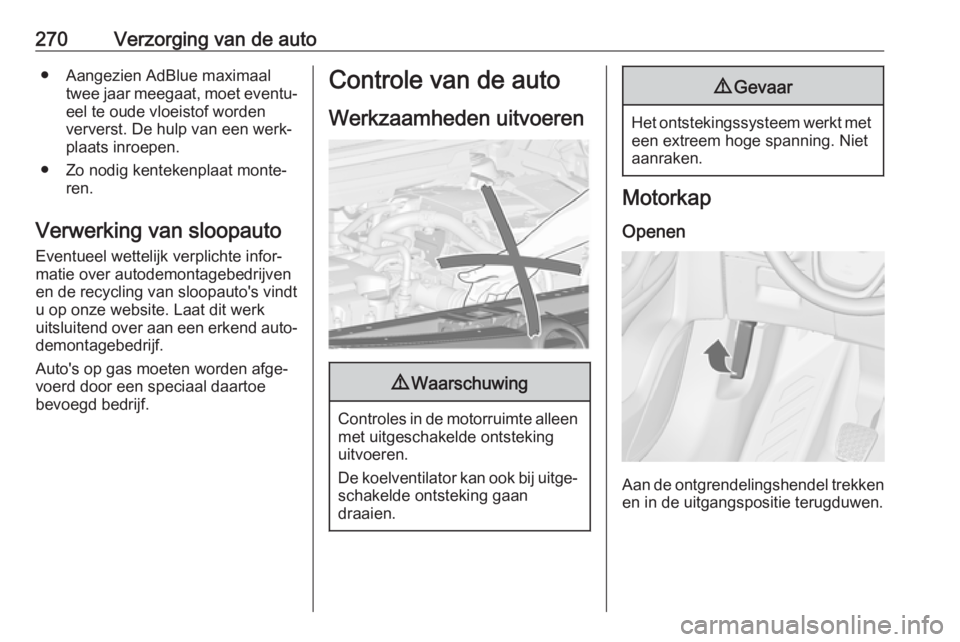

Verwerking van sloopauto .......270
Controle van de auto .................270
Werkzaamheden uitvoeren .....270
Motorkap ................................. 270
Motorolie .................................. 271
Koelvloeistof ............................ 272
Stuurbekrachtigingsvloeistof ...273
Sproeiervloeistof ......................274
Remmen .................................. 274
Remvloeistof ............................ 274
Accu ........................................ 274
Dieselbrandstofsysteem ontluchten ............................... 276
Wisserblad vervangen .............276
Gloeilamp vervangen .................277
Halogeenkoplampen ...............277
LED-koplampen .......................279
Mistlampen .............................. 279
Achterlichten ............................ 280
Zijrichtingaanwijzers ................283Kentekenverlichting .................283
Binnenverlichting .....................284
Instrumentenverlichting ...........284
Elektrisch systeem .....................284
Zekeringen .............................. 284
Zekeringenkast in motorruimte 286
Zekeringenkast instrumentenpaneel ................287
Zekeringenkast in bagageruimte ......................... 289
Boordgereedschap ....................290
Gereedschap ........................... 290
Velgen en banden .....................291
Winterbanden .......................... 291
Aanduidingen op banden ........291
Bandenspanning .....................291
Bandenspanningscontrolesys‐ teem ....................................... 293
Profieldiepte ............................ 296
Van banden- en velgmaat veranderen ............................. 297
Wieldoppen ............................. 297
Sneeuwkettingen .....................297
Bandenreparatieset .................298
Wiel verwisselen ......................301
Reservewiel ............................. 304
Starthulp gebruiken ...................307Trekken...................................... 308
Auto slepen ............................. 308
Andere auto slepen .................309
Verzorging van uiterlijk ..............310
Verzorging exterieur ................310
Verzorging interieur .................313

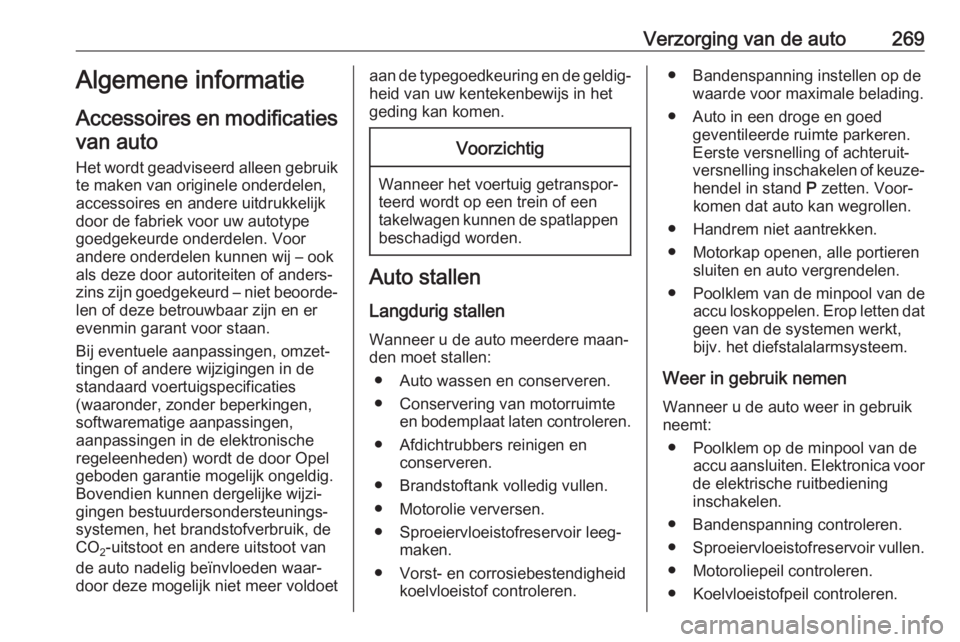

Verzorging van de auto269Algemene informatie
Accessoires en modificaties van auto
Het wordt geadviseerd alleen gebruik te maken van originele onderdelen,
accessoires en andere uitdrukkelijk
door de fabriek voor uw autotype
goedgekeurde onderdelen. Voor
andere onderdelen kunnen wij – ook
als deze door autoriteiten of anders‐
zins zijn goedgekeurd – niet beoorde‐ len of deze betrouwbaar zijn en er
evenmin garant voor staan.
Bij eventuele aanpassingen, omzet‐
tingen of andere wijzigingen in de
standaard voertuigspecificaties
(waaronder, zonder beperkingen,
softwarematige aanpassingen,
aanpassingen in de elektronische
regeleenheden) wordt de door Opel
geboden garantie mogelijk ongeldig.
Bovendien kunnen dergelijke wijzi‐
gingen bestuurdersondersteunings‐ systemen, het brandstofverbruik, de
CO 2-uitstoot en andere uitstoot van
de auto nadelig beïnvloeden waar‐
door deze mogelijk niet meer voldoetaan de typegoedkeuring en de geldig‐
heid van uw kentekenbewijs in het
geding kan komen.Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een
takelwagen kunnen de spatlappen beschadigd worden.
Auto stallen
Langdurig stallen Wanneer u de auto meerdere maan‐
den moet stallen:
● Auto wassen en conserveren.
● Conservering van motorruimte en bodemplaat laten controleren.
● Afdichtrubbers reinigen en conserveren.
● Brandstoftank volledig vullen.
● Motorolie verversen.
● Sproeiervloeistofreservoir leeg‐ maken.
● Vorst- en corrosiebestendigheid koelvloeistof controleren.
● Bandenspanning instellen op dewaarde voor maximale belading.
● Auto in een droge en goed geventileerde ruimte parkeren.Eerste versnelling of achteruit‐
versnelling inschakelen of keuze‐ hendel in stand P zetten. Voor‐
komen dat auto kan wegrollen.
● Handrem niet aantrekken.
● Motorkap openen, alle portieren sluiten en auto vergrendelen.
● Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt,
bijv. het diefstalalarmsysteem.
Weer in gebruik nemen
Wanneer u de auto weer in gebruik
neemt:
● Poolklem op de minpool van de accu aansluiten. Elektronica voor
de elektrische ruitbediening
inschakelen.
● Bandenspanning controleren. ● Sproeiervloeistofreservoir vullen.
● Motoroliepeil controleren.
● Koelvloeistofpeil controleren.

270Verzorging van de auto● Aangezien AdBlue maximaaltwee jaar meegaat, moet eventu‐eel te oude vloeistof worden
ververst. De hulp van een werk‐ plaats inroepen.
● Zo nodig kentekenplaat monte‐ ren.
Verwerking van sloopauto
Eventueel wettelijk verplichte infor‐
matie over autodemontagebedrijven
en de recycling van sloopauto's vindt
u op onze website. Laat dit werk
uitsluitend over aan een erkend auto‐ demontagebedrijf.
Auto's op gas moeten worden afge‐
voerd door een speciaal daartoe
bevoegd bedrijf.Controle van de auto
Werkzaamheden uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking
uitvoeren.
De koelventilator kan ook bij uitge‐ schakelde ontsteking gaan
draaien.
9 Gevaar
Het ontstekingssysteem werkt met
een extreem hoge spanning. Nietaanraken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.
