2018 OPEL ZAFIRA C Gebruikershandleiding (in Dutch)

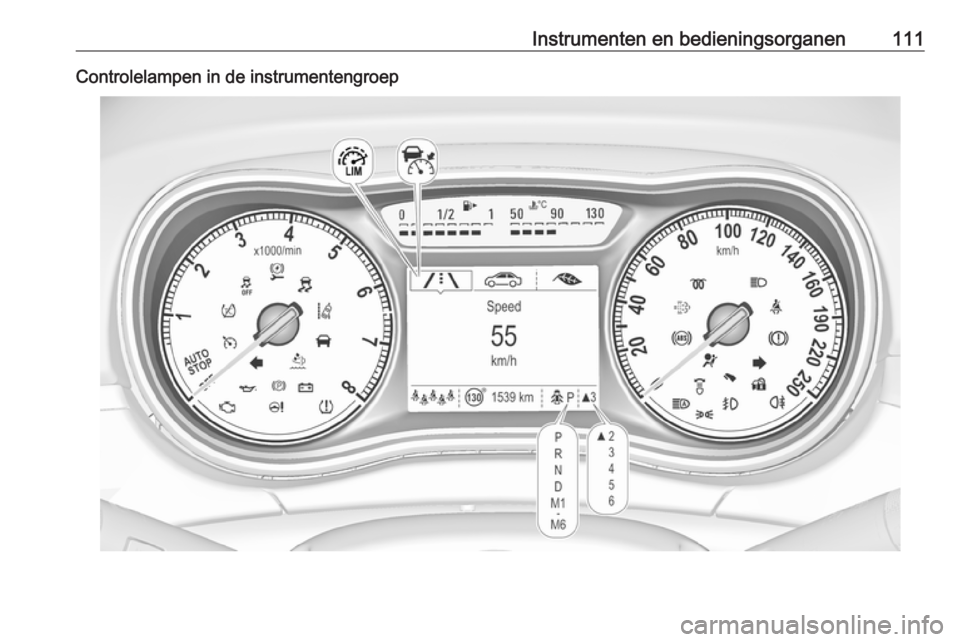

Instrumenten en bedieningsorganen111Controlelampen in de instrumentengroep

112Instrumenten en bedieningsorganenOverzichtORichtingaanwijzer 3 112XGordelverklikker 3 113vAirbags en gordelspanners
3 113VAirbag deactiveren 3 114pLaadsysteem 3 114ZStoringsindicatielamp 3 114RRem- en koppelingssysteem
3 114mElektrische handrem 3 115jStoring elektrische handrem
3 115-Pedaal intrappen 3 115uAntiblokkeersysteem (ABS)
3 115RSchakelen 3 116EAfstand tot voorligger 3 116cStuurbekrachtiging 3 116)Lane Departure Warning 3 116nElektronische stabiliteitsregeling
UIT 3 116bElektronische stabiliteitsregeling
en Traction Control-systeem
3 116kTraction Control-systeem uit
3 116!Voorverwarmen 3 117%Roetfilter 3 117YAdBlue 3 117wBandenspanningscontrolesys‐
teem 3 117IMotoroliedruk 3 117YTe laag brandstofpeil 3 118dStartbeveiliging 3 1188Buitenverlichting 3 118CGrootlicht 3 118fGrootlichtassistentie 3 118fLED-koplampen 3 137>Mistlamp 3 118rMistachterlicht 3 118mCruise control 3 119 /Adaptieve
cruise control 3 119CAdaptieve cruise control 3 119AVoorligger gedetecteerd 3 119LSnelheidsbegrenzer 3 119LVerkeersbordherkenning 3 119hPortier open 3 119
Richtingaanwijzer
O brandt of knippert groen.
Brandt korte tijd De parkeerlichten zijn ingeschakeld.
Knippert
Een richtingaanwijzer of de alarm‐
knipperlichten zijn geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect, rich‐
tingaanwijzer aanhanger defect.
Gloeilamp vervangen 3 277, zeke‐
ringen 3 284.
Richtingaanwijzers 3 138.

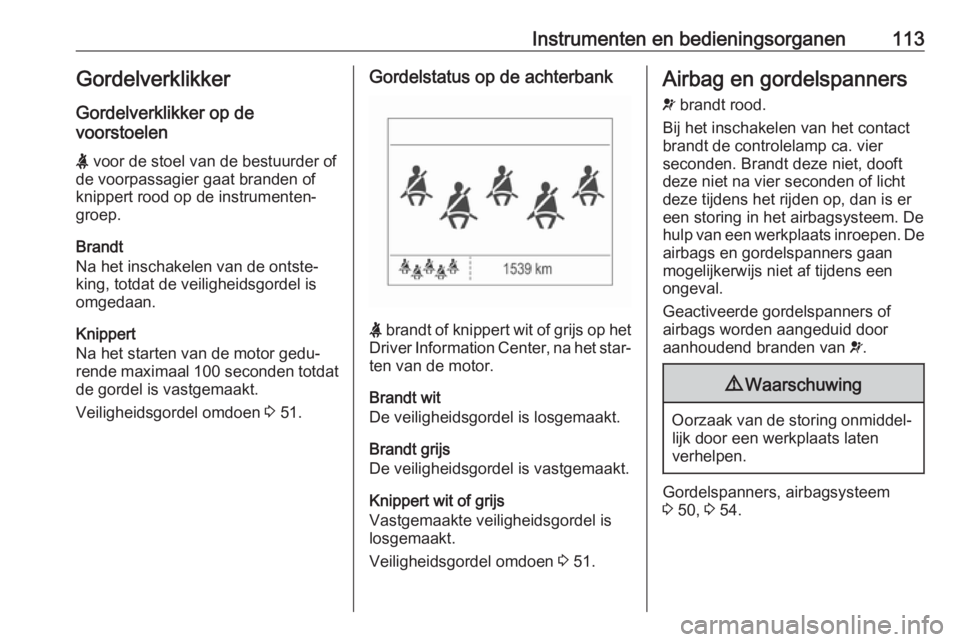

Instrumenten en bedieningsorganen113Gordelverklikker
Gordelverklikker op de
voorstoelen
X voor de stoel van de bestuurder of
de voorpassagier gaat branden of
knippert rood op de instrumenten‐
groep.
Brandt
Na het inschakelen van de ontste‐
king, totdat de veiligheidsgordel is
omgedaan.
Knippert
Na het starten van de motor gedu‐
rende maximaal 100 seconden totdat
de gordel is vastgemaakt.
Veiligheidsgordel omdoen 3 51.Gordelstatus op de achterbank
X brandt of knippert wit of grijs op het
Driver Information Center, na het star‐ ten van de motor.
Brandt wit
De veiligheidsgordel is losgemaakt.
Brandt grijs
De veiligheidsgordel is vastgemaakt.
Knippert wit of grijs
Vastgemaakte veiligheidsgordel is
losgemaakt.
Veiligheidsgordel omdoen 3 51.
Airbag en gordelspanners
v brandt rood.
Bij het inschakelen van het contact
brandt de controlelamp ca. vier
seconden. Brandt deze niet, dooft
deze niet na vier seconden of licht
deze tijdens het rijden op, dan is er
een storing in het airbagsysteem. De
hulp van een werkplaats inroepen. De
airbags en gordelspanners gaan
mogelijkerwijs niet af tijdens een
ongeval.
Geactiveerde gordelspanners of
airbags worden aangeduid door
aanhoudend branden van v.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Gordelspanners, airbagsysteem
3 50, 3 54.

114Instrumenten en bedieningsorganenAirbag-deactivering
AANV brandt geel.
Brandt ong. 60 seconden na het
inschakelen van het contact. Airbag
voorpassagier is geactiveerd.
UIT * brandt geel.
Airbag voorpassagier is gedeacti‐
veerd 3 59.
9 Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem
tezamen met een geactiveerde airbag op de passagiersstoel
voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Rem- en
koppelingssysteem
R brandt rood.
Het vloeistofpeil voor de rem en de
koppeling is te laag wanneer de hand‐ matige handrem niet wordt ingescha‐
keld 3 274.

Instrumenten en bedieningsorganen1159Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Licht op wanneer de handmatige handrem is geactiveerd en het
contact is ingeschakeld 3 221.
Pedaal intrappen - brandt of knippert geel.
Brandt
Rempedaal moet worden ingetrapt
om de elektrische handrem los te
zetten 3 221
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten. Stop-startsysteem 3 208.
Knippert
Trap het koppelingspedaal in om de
motor met de sleutel te starten 3 16,
3 206.
Bij sommige versies verschijnt er een
aanwijzing om het koppelingspedaal
in te trappen op het Driver Information
Center 3 125.
Elektrische handrem
m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken
3 221.
Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Storing elektrische handrem
j brandt of knippert geel.Brandt
Elektrische handrem werkt niet opti‐
maal 3 221.
Knippert
Elektrische handrem staat in de servi‐ cemodus. Stop de auto, trek de elek‐
trische handrem aan en zet deze los
om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de
ontsteking enkele seconden. Het
systeem is na het doven van het
controlelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐
den niet dooft of als tijdens de rit gaat branden, dan zit er een storing in het
ABS-systeem. Het remsysteem blijft
normaal werken, maar zonder ABS-
regeling.

116Instrumenten en bedieningsorganenAntiblokkeersysteem 3 220.
Schakelen
R met het getal van een hogere
versnelling verschijnt wanneer wordt aanbevolen om vanwege de brand‐
stofbesparing op te schakelen.
Stuurbekrachtiging
c brandt geel.
Gaat branden met verminderde
stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het
systeem. De controlelamp gaat uit
wanneer het systeem is afgekoeld.
Stop/Start-systeem 3 208.
Gaat branden met
uitgeschakelde
stuurbekrachtiging
Storing in het stuurbekrachtigings‐
systeem. De hulp van een werkplaats inroepen.Afstand tot voorligger
E geeft met ingevulde afstandsbal‐
ken de gevoeligheid van de waar‐
schuwingstiming wat betreft de
afstand tot de voorligger voor de fron‐
taanrijdingswaarschuwing aan.
Frontaanrijdingswaarschuwing
3 237.
Lane Departure Warning ) brandt groen of knippert geel.
Brandt groen Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel Systeem herkent een onbedoelde
verandering van rijstrook.
Elektronische stabiliteitsregeling UIT
n brandt geel.
Het systeem wordt gedeactiveerd.Elektronische stabiliteitsre‐ geling en Traction Control- systeem
b brandt of knippert geel.
Brandt
Er zit een storing in het systeem. Verder rijden is mogelijk. De rijstabili‐ teit kan echter afhankelijk van de
staat van het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Knippert Het systeem is actief ingeschakeld.
Het motorvermogen kan worden
begrensd en de auto kan automatisch iets worden afgeremd.
Elektronische stabiliteitsregeling
(ESC) 3 224, Traction Control-
systeem 3 223.
Traction Control-systeem UIT
k brandt geel.
Het systeem wordt gedeactiveerd.

Instrumenten en bedieningsorganen117Voorverwarming! brandt geel.
De voorverwarming is geactiveerd. Wordt alleen bij lage buitentempera‐
turen ingeschakeld.
Roetfilter % brandt of knippert geel.
Het dieselpartikelfilter moet gerege‐
nereerd worden.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder
2000 omw/min dalen.
Brandt Het dieselpartikelfilter is vol. Start het
regeneratieproces zo spoedig moge‐
lijk.
Knippert
Het maximale vulniveau van het filter
is bereikt. Start het regeneratieproces
onmiddellijk om schade aan de motor te voorkomen.
Roetfilter 3 211, Stop-startsysteem
3 208.AdBlue
Y knippert geel.
Het AdBlue-peil is te laag. Vul AdBlue spoedig bij om te voorkomen dat de
motor niet start.
AdBlue 3 213.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv. reservewiel). Na 60–90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Motoroliedruk
I brandt rood.Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk
onderbroken. Dit kan aanleiding
geven tot motorschade en/of tot
het blokkeren van de aandrijfwie‐ len.
1. Koppelingspedaal bedienen.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in stand N
zetten.
3. Zo spoedig mogelijk de verkeers‐ stroom verlaten zonder hierbij
andere weggebruikers te hinde‐
ren.
4. Contact uitschakelen.

118Instrumenten en bedieningsorganen9Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder. Tijdens een Autostop
werkt de rembekrachtigingseen‐
heid nog altijd.
Verwijder de sleutel niet voordat de auto stilstaat, anders kan het
stuurslot onverwacht ingescha‐
keld worden.
Het oliepeil controleren alvorens de hulp van een werkplaats in te roepen
3 271.
Te laag brandstofpeil Y brandt of knippert geel.
Brandt Peil in brandstoftank is te laag.
Knippert
Brandstofvoorraad opgebruikt.
Onmiddellijk bijtanken. Tank nooit
leegrijden.
Tanken 3 257.
Katalysator 3 212.
Dieselbrandstofsysteem ontluchten
3 276.
Startbeveiliging d knippert geel.
Storing in de startbeveiliging. De
motor kan niet worden gestart.
Rijverlichting
8 brandt groen.
De rijverlichting is ingeschakeld
3 133.
Grootlicht
C brandt blauw.
Brandt wanneer het grootlicht aan is,
tijdens een lichtsignaal 3 134 of
wanneer het grootlicht aan is met
grootlichtassistentie 3 134.
Grootlichtassistentie
f brandt groen.
De grootlichtassistentie is geacti‐
veerd 3 137.LED-koplampen
f brandt of knippert geel.
Brandt
Storing in het systeem.
De hulp van een werkplaats inroepen.
Knippert
Systeem wordt overgeschakeld op
symmetrisch dimlicht.
Controlelampje f knippert gedurende
ongeveer vier seconden na het
inschakelen van het contact als herin‐
nering voor het symmetrische
dimlicht 3 136.
Mistlamp > brandt groen.
De voorste mistlampen zijn ingescha‐
keld 3 139.
Mistachterlicht
r brandt geel.
Het mistachterlicht is ingeschakeld 3 139.
