Sedadla, zádržné prvky71Přípustné možnosti pro instalaci dětského zádržného systému ISOFIX
KombiHmotnostní kategorieVelikostní
kategorieÚchytPřední
sedadlaSedadla v 2. řadě3. řada
sedadelStrana
řidiče
krajní
sedadlo
Prostřední
sedadlo
Strana
spolujezdce
krajní sedadloSkupina 0: do 10 kg
nebo přibližně 10 měsícůEISO/R1XILXXXSkupina 0+: do 13 kg
nebo přibližně do dvou letEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXSkupina I: 9 až 18 kg
nebo přibližně osm měsíců až
čtyři rokyDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/
F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

72Sedadla, zádržné prvkyIL:vhodné pro určité zádržné systémy ISOFIX následujících kategorií: „specifické-vozidlo“, „omezený“ nebo„polouniverzální“. Zádržné systémy ISOFIX musí být schváleny pro specifický typ vozidla.IUF:vhodné pro dětské zádržné systémy ISOFIX, v nichž se dítě nachází čelem vpřed a jež jsou zařazeny v kategorii"univerzální" a jež jsou schváleny k používání v této váhové třídě.X:v této váhové třídě není schválen žádný dětský zádržný systém ISOFIX.
Velikostní kategorie a přípravek sedadla ISOFIX
A - ISO/F3:dětský zádržný systém, v němž se dítě nachází čelem vpřed, určený pro děti maximální velikosti ve
váhové třídě 9 až 18 kg.B - ISO/F2:dětský zádržný systém, v němž se dítě nachází čelem vpřed, určený pro menší děti ve váhové třídě
9 až 18 kg.B1 - ISO/F2X:dětský zádržný systém, v němž se dítě nachází čelem vpřed, určený pro menší děti ve váhové třídě
9 až 18 kg.C - ISO/R3:dětský zádržný systém, v němž se dítě nachází čelem vzad, pro děti maximální velikosti ve váhové
třídě do 18 kg.D - ISO/R2:dětský zádržný systém, v němž se dítě nachází čelem vzad, určený pro menší děti ve váhové třídě do 18 kg.E - ISO/R1:dětský zádržný systém, v němž se dítě nachází čelem vzad, určený pro děti nízkého věku ve váhovétřídě do 13 kg.

Úložné prostory73Úložné prostoryÚložné schránky..........................73
Úložný prostor v přístrojové desce ........................................ 73
Odkládací schránka v palubní desce ........................................ 74
Držáky nápojů ........................... 74
Přední odkládací schránka ........74
Stropní konzola ......................... 75
Úložný prostor pod sedadlem ....75
Úložný prostor nad kabinou .......76
Zavazadlový prostor ....................76
Poutací oka ............................... 76
Systém regulování nákladu .......77
Bezpečnostní síť .......................80
Mřížka zavazadlového prostoru .................................... 80
Výstražný trojúhelník .................80
Lékárnička ................................. 81
Hasicí přístroj ............................ 81
Systém střešních nosičů ..............82
Střešní nosič .............................. 82
Informace o nakládání .................82Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohly
předměty vržené do prostoru
vozidla zranit cestující.
Úložný prostor v přístrojové
desce
V přístrojové desce se nachází
úložné prostory, přihrádky
a schránky.
Držák telefonu a/nebo držák mincí se
sponou pro přidržení lístků se
nacházejí na horní straně přístrojové
desky.
Schránka umístěna uprostřed horní
strany přístrojové desky má kryt.
Držák dokumentů
Vytáhněte držák dokumentů
z přístrojové desky zatažením za jeho
spodní část směrem k sobě a poté ho sklopte dolu.

74Úložné prostoryPro složení zvedněte spodní částdržáku dokumentů, aby byl držákvodorovně, a poté ho zcela zatlačte
dovnitř.

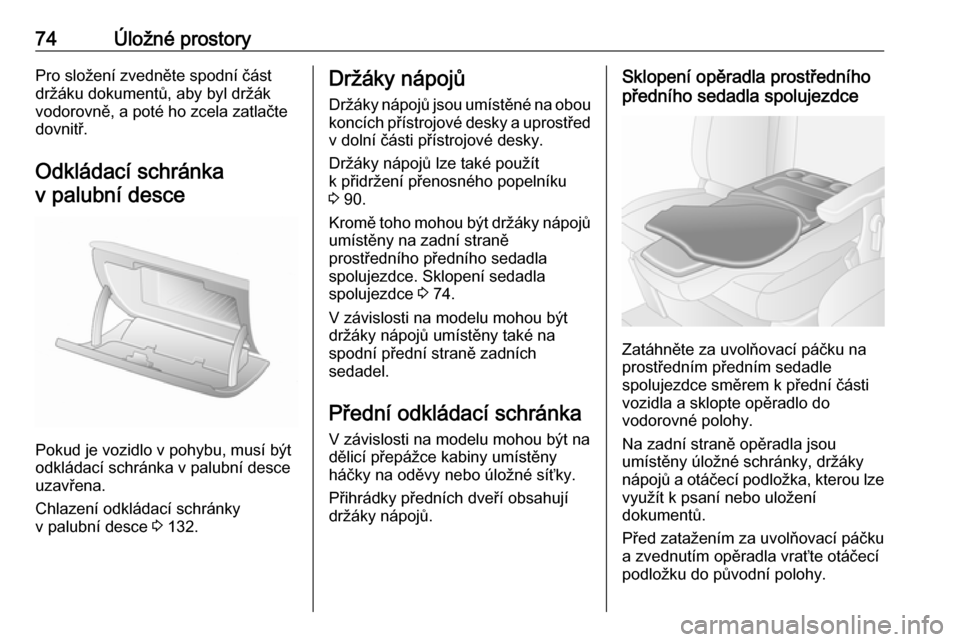

Odkládací schránkav palubní desce
Pokud je vozidlo v pohybu, musí být
odkládací schránka v palubní desce
uzavřena.
Chlazení odkládací schránky
v palubní desce 3 132.
Držáky nápojů
Držáky nápojů jsou umístěné na obou
koncích přístrojové desky a uprostřed
v dolní části přístrojové desky.
Držáky nápojů lze také použít
k přidržení přenosného popelníku
3 90.
Kromě toho mohou být držáky nápojů umístěny na zadní straně
prostředního předního sedadla
spolujezdce. Sklopení sedadla
spolujezdce 3 74.
V závislosti na modelu mohou být
držáky nápojů umístěny také na
spodní přední straně zadních
sedadel.
Přední odkládací schránka
V závislosti na modelu mohou být na
dělicí přepážce kabiny umístěny
háčky na oděvy nebo úložné síťky.
Přihrádky předních dveří obsahují
držáky nápojů.Sklopení opěradla prostředního
předního sedadla spolujezdce
Zatáhněte za uvolňovací páčku na
prostředním předním sedadle
spolujezdce směrem k přední části vozidla a sklopte opěradlo do
vodorovné polohy.
Na zadní straně opěradla jsou
umístěny úložné schránky, držáky
nápojů a otáčecí podložka, kterou lze využít k psaní nebo uložení
dokumentů.
Před zatažením za uvolňovací páčku
a zvednutím opěradla vraťte otáčecí
podložku do původní polohy.

Úložné prostory75Stropní konzola
Celková hmotnost předmětů v těchto
úložných prostorech nesmí překročit
5 kg.
Úložný prostor pod
sedadlem
K získání přístupu do úložného
prostoru pod sedadlem spolujezdce
zatáhněte sedák sedadla dopředu pomocí dvou poutek na sedáku.
Zadní lavicové sedadlo
Pro přístup do úložného prostoru pod lavicovým sedadlem zvedněte
zepředu základnu sedadla a vyjměte
ji.
V závislosti na modelu mohou být
lavicová sedadla vybavena úložnými schránkami ve spodní přední částisedadla a úložnou síťkou na vnější
straně sedadla.

76Úložné prostoryÚložný prostor nad kabinou
Celková hmotnost předmětů v tomto
úložném prostoru nesmí překročit
35 kg.
Zadní úložný prostor
Combi, Bus
Předměty mohou být uloženy také
v úložných schránkách nad zadními
sedadly.
Celková hmotnost nesmí překročit
20 kg při rovnoměrném rozložení.
Zavazadlový prostor9 Varování
Vždy se ujistěte, že náklad je ve
vozidle bezpečně uložen. Jinak
můžou být předměty vrženy do
prostoru vozidla a způsobit
poranění osob nebo poškození nákladu či vozu.
Při nastupování a vystupování zezavazadlového prostoru použijte pro
přidržení madla umístěná u zadních
a bočních posuvných dveří.

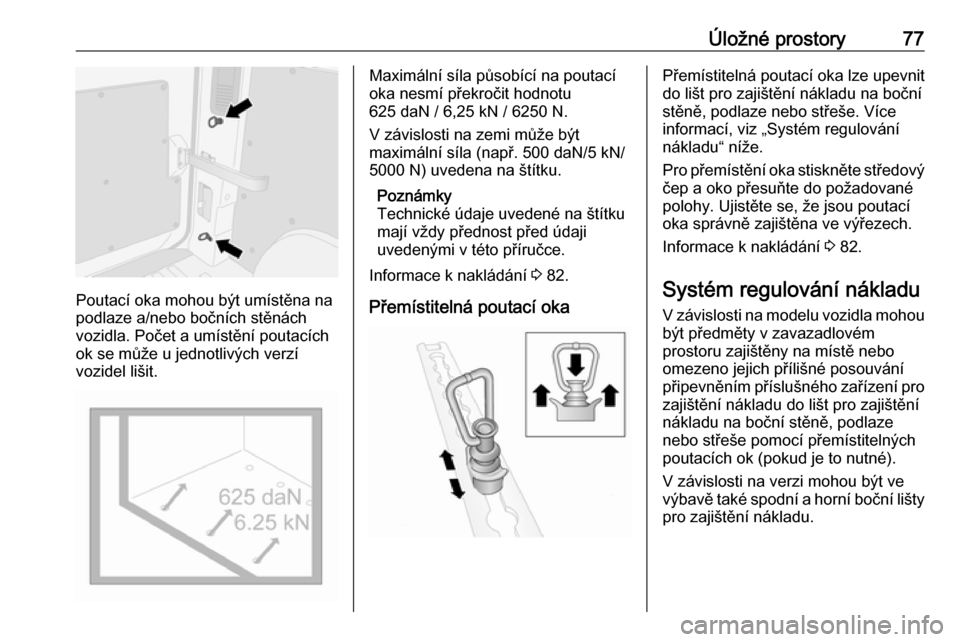

Poutací oka
Poutací oka jsou upevněna
v nákladovém prostoru a umožňují
zajistit náklad pomocí poutacích
popruhů nebo podlahové sítě na
zavazadla.

Úložné prostory77
Poutací oka mohou být umístěna na
podlaze a/nebo bočních stěnách
vozidla. Počet a umístění poutacích ok se může u jednotlivých verzí
vozidel lišit.
Maximální síla působící na poutací
oka nesmí překročit hodnotu
625 daN / 6,25 kN / 6250 N.
V závislosti na zemi může být
maximální síla (např. 500 daN/5 kN/
5000 N) uvedena na štítku.
Poznámky
Technické údaje uvedené na štítku
mají vždy přednost před údaji
uvedenými v této příručce.
Informace k nakládání 3 82.
Přemístitelná poutací okaPřemístitelná poutací oka lze upevnit
do lišt pro zajištění nákladu na boční
stěně, podlaze nebo střeše. Více
informací, viz „Systém regulování
nákladu“ níže.
Pro přemístění oka stiskněte středový čep a oko přesuňte do požadované
polohy. Ujistěte se, že jsou poutací
oka správně zajištěna ve výřezech.
Informace k nakládání 3 82.
Systém regulování nákladu V závislosti na modelu vozidla mohou
být předměty v zavazadlovém
prostoru zajištěny na místě nebo
omezeno jejich přílišné posouvání
připevněním příslušného zařízení pro zajištění nákladu do lišt pro zajištění
nákladu na boční stěně, podlaze
nebo střeše pomocí přemístitelných
poutacích ok (pokud je to nutné).
V závislosti na verzi mohou být ve
výbavě také spodní a horní boční lišty
pro zajištění nákladu.

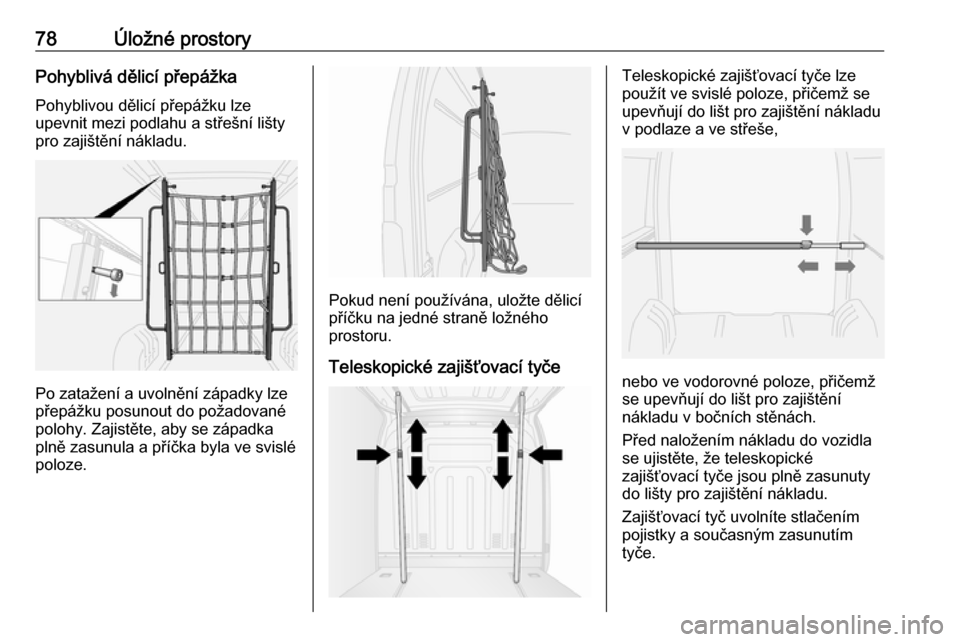

78Úložné prostoryPohyblivá dělicí přepážka
Pohyblivou dělicí přepážku lze
upevnit mezi podlahu a střešní lišty
pro zajištění nákladu.
Po zatažení a uvolnění západky lze
přepážku posunout do požadované
polohy. Zajistěte, aby se západka
plně zasunula a příčka byla ve svislé
poloze.
Pokud není používána, uložte dělicí
příčku na jedné straně ložného
prostoru.
Teleskopické zajišťovací tyče
Teleskopické zajišťovací tyče lze
použít ve svislé poloze, přičemž se
upevňují do lišt pro zajištění nákladu
v podlaze a ve střeše,
nebo ve vodorovné poloze, přičemž
se upevňují do lišt pro zajištění
nákladu v bočních stěnách.
Před naložením nákladu do vozidla
se ujistěte, že teleskopické
zajišťovací tyče jsou plně zasunuty
do lišty pro zajištění nákladu.
Zajišťovací tyč uvolníte stlačením
pojistky a současným zasunutím
tyče.
