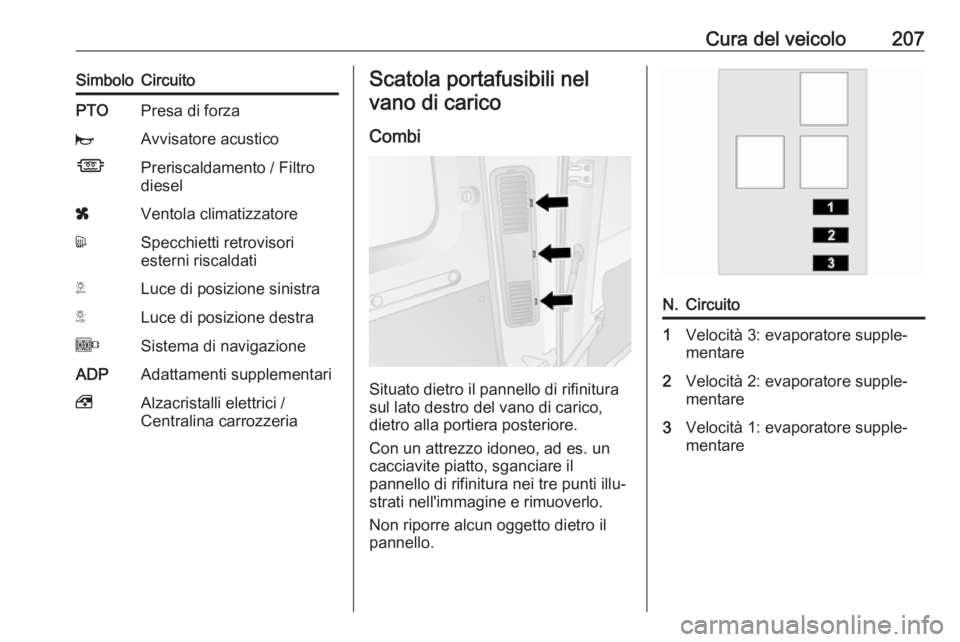

Cura del veicolo207SimboloCircuitoPTOPresa di forzajAvvisatore acusticoÍPreriscaldamento / Filtro
dieselxVentola climatizzatoredSpecchietti retrovisori
esterni riscaldatiTLuce di posizione sinistraSLuce di posizione destraOSistema di navigazioneADPAdattamenti supplementari,Alzacristalli elettrici /
Centralina carrozzeriaScatola portafusibili nel
vano di carico
Combi
Situato dietro il pannello di rifinitura
sul lato destro del vano di carico,
dietro alla portiera posteriore.
Con un attrezzo idoneo, ad es. un
cacciavite piatto, sganciare il
pannello di rifinitura nei tre punti illu‐
strati nell'immagine e rimuoverlo.
Non riporre alcun oggetto dietro il
pannello.
N.Circuito1Velocità 3: evaporatore supple‐
mentare2Velocità 2: evaporatore supple‐
mentare3Velocità 1: evaporatore supple‐
mentare

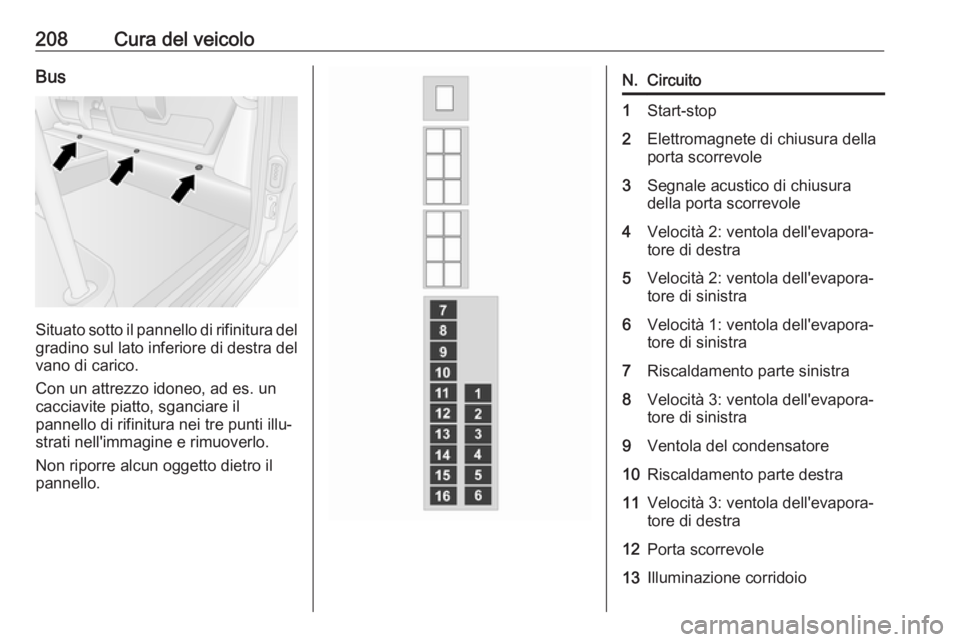

208Cura del veicoloBus
Situato sotto il pannello di rifinitura del
gradino sul lato inferiore di destra del vano di carico.
Con un attrezzo idoneo, ad es. un
cacciavite piatto, sganciare il
pannello di rifinitura nei tre punti illu‐
strati nell'immagine e rimuoverlo.
Non riporre alcun oggetto dietro il
pannello.
N.Circuito1Start-stop2Elettromagnete di chiusura della
porta scorrevole3Segnale acustico di chiusura
della porta scorrevole4Velocità 2: ventola dell'evapora‐
tore di destra5Velocità 2: ventola dell'evapora‐
tore di sinistra6Velocità 1: ventola dell'evapora‐
tore di sinistra7Riscaldamento parte sinistra8Velocità 3: ventola dell'evapora‐
tore di sinistra9Ventola del condensatore10Riscaldamento parte destra11Velocità 3: ventola dell'evapora‐
tore di destra12Porta scorrevole13Illuminazione corridoio

Cura del veicolo209N.Circuito14Pannello piedi15Cicalino di avviso sicurezza
bambini16Velocità 1: ventola dell'evapora‐
tore di destra
Alcuni circuiti sono protetti da diversi
fusibili.
Attrezzi per il veicolo
Attrezzi Veicoli con ruota di scorta
Martinetto, chiave per le ruote, adat‐
tatori (per la rimozione della ruota di scorta), gancio per coprimozzo,
occhiello di traino sono riposti in un
contenitore sotto il sedile anteriore.
Avviso
In base al veicolo, potrebbero
essere disponibili diversi adattatori
per la rimozione della ruota di scorta.
Veicoli a trazione posteriore: Gli
attrezzi includono un martinetto idrau‐
lico e un set di prolunghe per il marti‐
netto.
Sostituzione della ruota 3 219.
Ruota di scorta 3 221.
Traino del veicolo 3 227.

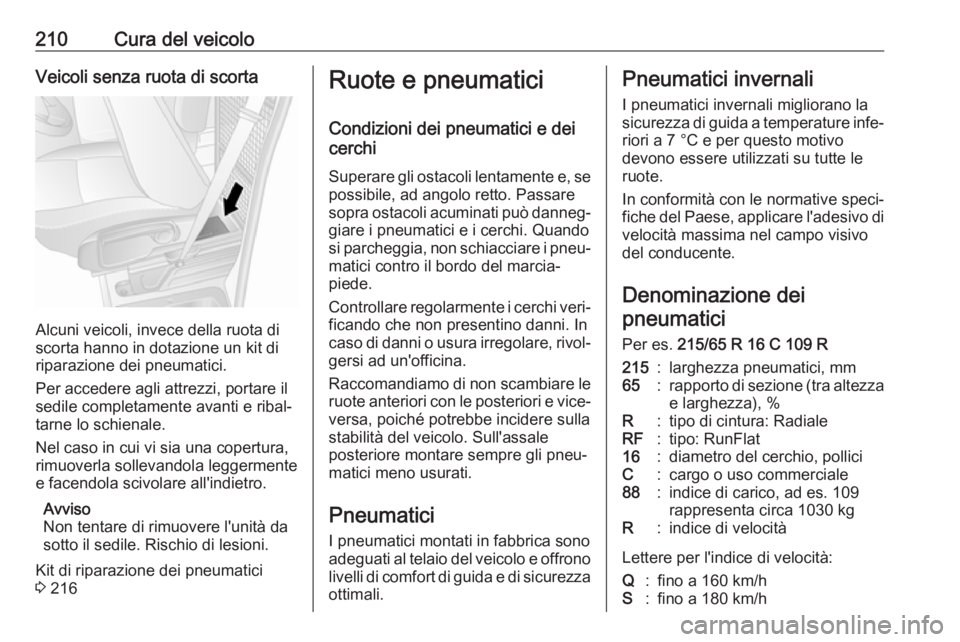

210Cura del veicoloVeicoli senza ruota di scorta
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di
riparazione dei pneumatici.
Per accedere agli attrezzi, portare il
sedile completamente avanti e ribal‐
tarne lo schienale.
Nel caso in cui vi sia una copertura,
rimuoverla sollevandola leggermente
e facendola scivolare all'indietro.
Avviso
Non tentare di rimuovere l'unità da
sotto il sedile. Rischio di lesioni.
Kit di riparazione dei pneumatici
3 216
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐
giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐ ficando che non presentino danni. In
caso di danni o usura irregolare, rivol‐
gersi ad un'officina.
Raccomandiamo di non scambiare le ruote anteriori con le posteriori e vice‐
versa, poiché potrebbe incidere sulla
stabilità del veicolo. Sull'assale
posteriore montare sempre gli pneu‐
matici meno usurati.
Pneumatici
I pneumatici montati in fabbrica sono
adeguati al telaio del veicolo e offrono
livelli di comfort di guida e di sicurezza ottimali.Pneumatici invernali
I pneumatici invernali migliorano la
sicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità massima nel campo visivodel conducente.
Denominazione dei pneumatici
Per es. 215/65 R 16 C 109 R215:larghezza pneumatici, mm65:rapporto di sezione (tra altezza
e larghezza), %R:tipo di cintura: RadialeRF:tipo: RunFlat16:diametro del cerchio, polliciC:cargo o uso commerciale88:indice di carico, ad es. 109
rappresenta circa 1030 kgR:indice di velocità
Lettere per l'indice di velocità:
Q:fino a 160 km/hS:fino a 180 km/h

Cura del veicolo211T:fino a 190 km/hH:fino a 210 km/hV:fino a 240 km/hW:fino a 270 km/h
Scegliere uno pneumatico adatto alla
velocità massima del veicolo.
La velocità massima è raggiungibile
al valore di massa a vuoto con condu‐ cete (75 kg) più un carico utile di
125 kg. L'equipaggiamento opzionale
potrebbe ridurre la velocità massima del veicolo.
Pneumatici direzionali Montare i pneumatici direzionali inmodo che il verso di rotolamento
corrisponda con la marcia in avanti. Il verso di rotolamento è indicato da un
simbolo (ad es. una freccia) sul
fianco.
Pressione dei pneumatici Controllare la pressione dei pneuma‐
tici freddi almeno ogni 14 giorni e
prima di ogni viaggio lungo. Non
dimenticare la ruota di scorta. Questo
vale anche per i veicoli dotati del
sistema di monitoraggio pressione pneumatici.
La targhetta con le informazioni sulla
pressione degli pneumatici sul telaio
della portiera del conducente indica
gli pneumatici appartenenti alla dota‐
zione originale e la relativa pressione
di gonfiaggio. Gonfiare sempre gli pneumatici alla pressione indicata
sulla targhetta.
Pressione dei pneumatici 3 259.
Le pressioni dei pneumatici specifi‐
cate si riferiscono ai pneumatici
freddi. E valgono sia per i pneumatici
estivi che per quelli invernali.
Gonfiare sempre la ruota di scorta
alla pressione specificata per il pieno
carico.
Una pressione di gonfiaggio non
corretta influisce negativamente su
sicurezza, guidabilità del veicolo,
comfort e consumo di carburante,
oltre ad accelerare il processo di
usura dei pneumatici.Le pressioni dei pneumatici sono
diverse a seconda delle varie opzioni. Per il valore corretto di pressione dei
pneumatici, seguire la seguente
procedura:
1. Identificare il codice identificativo del motore. Dati del motore
3 240.
2. Identificare il pneumatico rispet‐ tivo.
Le targhette di pressione dei pneu‐
matici mostrano tutte le possibili
combinazioni di pneumatici 3 259.
Per i pneumatici approvati per il
proprio veicolo fare riferimento al
Certificato di conformità EEC fornito con il veicolo o ad altri documenti di
registrazione nazionale.
Il conducente è responsabile del
gonfiaggio dei pneumatici alla pres‐
sione corretta.9 Avvertenza
Una pressione troppo bassa può
causare un eccessivo riscalda‐
mento dei pneumatici, danni

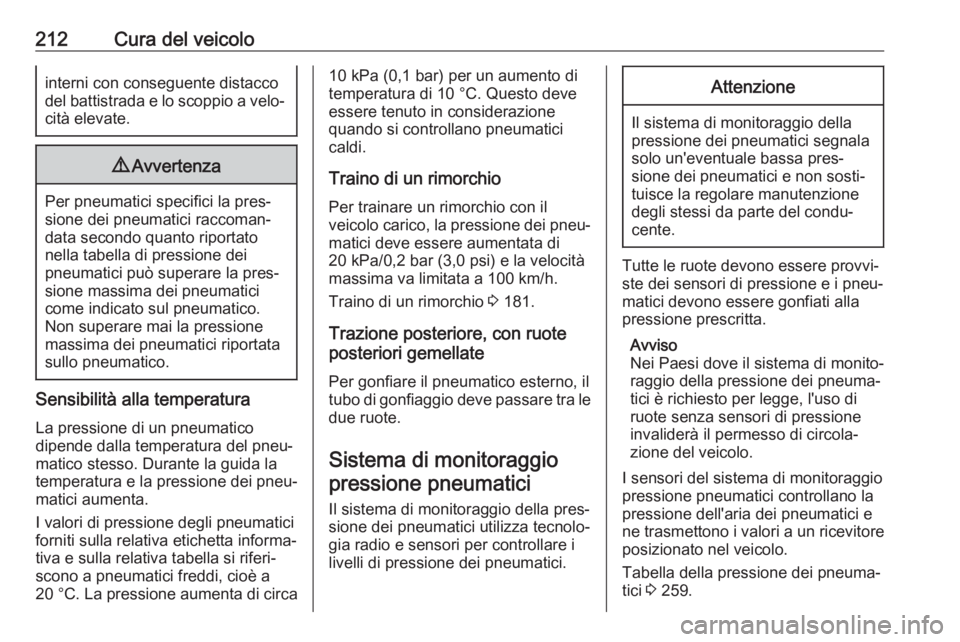

212Cura del veicolointerni con conseguente distacco
del battistrada e lo scoppio a velo‐ cità elevate.9 Avvertenza
Per pneumatici specifici la pres‐
sione dei pneumatici raccoman‐ data secondo quanto riportato
nella tabella di pressione dei
pneumatici può superare la pres‐
sione massima dei pneumatici
come indicato sul pneumatico.
Non superare mai la pressione
massima dei pneumatici riportata
sullo pneumatico.
Sensibilità alla temperatura
La pressione di un pneumatico
dipende dalla temperatura del pneu‐
matico stesso. Durante la guida la
temperatura e la pressione dei pneu‐
matici aumenta.
I valori di pressione degli pneumatici
forniti sulla relativa etichetta informa‐
tiva e sulla relativa tabella si riferi‐
scono a pneumatici freddi, cioè a
20 °C . La pressione aumenta di circa
10 kPa (0,1 bar) per un aumento di
temperatura di 10 °C. Questo deve
essere tenuto in considerazione
quando si controllano pneumatici
caldi.
Traino di un rimorchio Per trainare un rimorchio con il
veicolo carico, la pressione dei pneu‐ matici deve essere aumentata di
20 kPa/0,2 bar (3,0 psi) e la velocità
massima va limitata a 100 km/h.
Traino di un rimorchio 3 181.
Trazione posteriore, con ruote
posteriori gemellate
Per gonfiare il pneumatico esterno, il
tubo di gonfiaggio deve passare tra le due ruote.
Sistema di monitoraggiopressione pneumatici
Il sistema di monitoraggio della pres‐
sione dei pneumatici utilizza tecnolo‐
gia radio e sensori per controllare i
livelli di pressione dei pneumatici.Attenzione
Il sistema di monitoraggio della
pressione dei pneumatici segnala
solo un'eventuale bassa pres‐
sione dei pneumatici e non sosti‐
tuisce la regolare manutenzione
degli stessi da parte del condu‐
cente.
Tutte le ruote devono essere provvi‐ ste dei sensori di pressione e i pneu‐
matici devono essere gonfiati alla
pressione prescritta.
Avviso
Nei Paesi dove il sistema di monito‐ raggio della pressione dei pneuma‐
tici è richiesto per legge, l'uso di
ruote senza sensori di pressione
invaliderà il permesso di circola‐
zione del veicolo.
I sensori del sistema di monitoraggio
pressione pneumatici controllano la pressione dell'aria dei pneumatici e
ne trasmettono i valori a un ricevitore posizionato nel veicolo.
Tabella della pressione dei pneuma‐
tici 3 259.

Cura del veicolo213Condizione di bassa pressione
negli pneumatici
Una condizione di bassa pressione
degli pneumatici viene indicata dall'il‐
luminazione della spia w 3 104 e
dalla visualizzazione di un messaggio corrispondente nel Driver Information
Centre.
Se w si accende, arrestare il veicolo
il prima possibile e gonfiare i pneu‐
matici come consigliato 3 259.
Dopo il gonfiaggio può essere neces‐ sario guidare il veicolo per un po' peraggiornare i valori di pressione pneu‐
matici nel sistema. Durante questo
periodo w potrebbe accendersi.
Se
w si accende a basse temperature
e si spegne dopo un breve tratto di
guida, potrebbe significare che la
pressione dei pneumatici sta diven‐
tando bassa. Controllare la pressione di tutti e quattro gli pneumatici.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro.
Montare solo ruote con sensori di
pressione altrimenti w lampeggerà
per diversi secondi, restando poi
accesa fissa insieme alla spia A
3 101 con la visualizzazione di un
corrispondente messaggio nel Driver
Information Center.
Una ruota di scorta o un ruotino di
scorta non sono dotati di sensori della
pressione. Il sistema di monitoraggio
pressione pneumatici non funziona
per queste ruote. Per le altre tre ruote,
il sistema di monitoraggio pressione pneumatici resta operativo.
La Spia w e il corrispondente
messaggio appaiono ad ogni ciclo di
accensione fino a quando gli pneu‐
matici vengano gonfiati alla pressione corretta.Driver Information Centre 3 106.
Messaggi del veicolo 3 107.
Foratura
Una foratura o un pneumatico molto
sgonfio sono indicate dall'illumina‐
zione della spia w insieme a C
3 102 e ad un corrispondente
messaggio nel Driver Information
Centre. Arrestare il veicolo e
spegnere il motore.
Pressione degli pneumatici 3 259, kit
di riparazione degli pneumatici
3 216, ruota di scorta 3 221, cambio
ruote 3 219.
Funzione di riprogrammazione

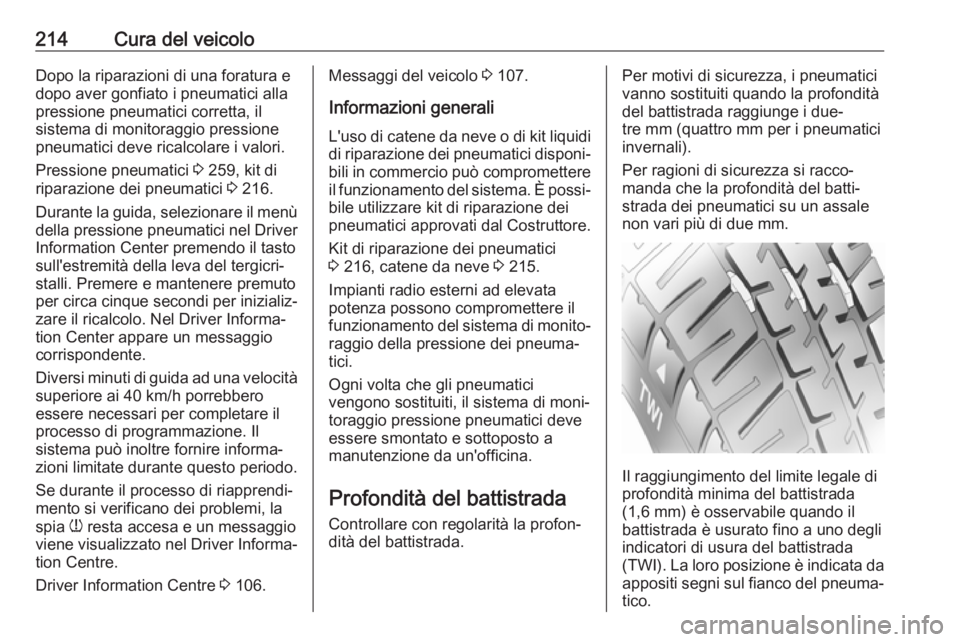

214Cura del veicoloDopo la riparazioni di una foratura e
dopo aver gonfiato i pneumatici alla
pressione pneumatici corretta, il
sistema di monitoraggio pressione
pneumatici deve ricalcolare i valori.
Pressione pneumatici 3 259, kit di
riparazione dei pneumatici 3 216.
Durante la guida, selezionare il menù della pressione pneumatici nel Driver
Information Center premendo il tasto
sull'estremità della leva del tergicri‐
stalli. Premere e mantenere premuto
per circa cinque secondi per inizializ‐
zare il ricalcolo. Nel Driver Informa‐
tion Center appare un messaggio
corrispondente.
Diversi minuti di guida ad una velocità
superiore ai 40 km/h porrebbero
essere necessari per completare il
processo di programmazione. Il
sistema può inoltre fornire informa‐
zioni limitate durante questo periodo.
Se durante il processo di riapprendi‐
mento si verificano dei problemi, la
spia w resta accesa e un messaggio
viene visualizzato nel Driver Informa‐ tion Centre.
Driver Information Centre 3 106.Messaggi del veicolo 3 107.
Informazioni generali L'uso di catene da neve o di kit liquidi
di riparazione dei pneumatici disponi‐
bili in commercio può compromettere
il funzionamento del sistema. È possi‐ bile utilizzare kit di riparazione dei
pneumatici approvati dal Costruttore.
Kit di riparazione dei pneumatici
3 216, catene da neve 3 215.
Impianti radio esterni ad elevata
potenza possono compromettere il
funzionamento del sistema di monito‐
raggio della pressione dei pneuma‐
tici.
Ogni volta che gli pneumatici
vengono sostituiti, il sistema di moni‐
toraggio pressione pneumatici deve
essere smontato e sottoposto a
manutenzione da un'officina.
Profondità del battistrada
Controllare con regolarità la profon‐
dità del battistrada.Per motivi di sicurezza, i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i due-
tre mm (quattro mm per i pneumatici
invernali).
Per ragioni di sicurezza si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non vari più di due mm.
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm) è osservabile quando il
battistrada è usurato fino a uno degli
indicatori di usura del battistrada
(TWI). La loro posizione è indicata da appositi segni sul fianco del pneuma‐
tico.
