Guida e funzionamento175
La telecamera generalmente è instal‐
lata sulle portiere posteriori/portel‐
lone posteriore, sotto la modanatura della targa.
L'area visualizzata dalla videocamera è limitata. La distanza dell'immagine
visualizzata non corrisponde alla
distanza effettiva.
Avviso
Per ottenere la visibilità ottimale, la
videocamera posteriore non deve
essere oscurata da sporto, neve o
ghiaccio.
Attivazione
Schermo di visualizzazione dello
specchietto interno
Il display della videocamera poste‐
riore si attiva automaticamente all'in‐
serimento della retromarcia. Un
segnale acustico conferma l'attiva‐ zione.
Schermo di visualizzazione del
sistema Infotainment
Nei veicoli con sistema di naviga‐
zione, il display della videocamera
posteriore appare sullo schermo del
display del sistema Infotainment.

176Guida e funzionamentoImmagine di visualizzazione della
corsia di traiettoria (1)
In base alle versioni, la corsia di traiet‐ toria (1) del veicolo viene visualizzata
in blu sul display informativo. Visua‐
lizza il percorso del veicolo in base all'angolo di sterzata.
Immagine di visualizzazione della
corsia fissa (2)
La visualizzazione (2) della corsia
fissa mostra il percorso del veicolo se le ruote vengono mantenute diritte.
Le linee guida (3, 4, 5) vengono utiliz‐ zate insieme alla visualizzazione (2)
della corsia fissa e indicano la
distanza dietro al veicolo.Gli intervalli della linea guida sono i
seguenti:3 (rosso):30 cm4 (giallo):70 cm5 (verde):150 cmImpostazioni
Le impostazioni, ad es. la luminosità,
possono essere regolate mediante il
sistema Infotainment. Fare riferi‐
mento al manuale Infotainment per
ulteriori informazioni.
Disattivazione
La telecamera si disattiva dopo un
lasso di tempo se non viene inserita
la retromarcia.
Guasto La videocamera posteriore potrebbe
non funzionare correttamente se:
● l'ambiente circostante è buio
● il fascio di luce del sole o dei fari colpisce direttamente la lente
della videocamera
● la lente della videocamera è coperta da ghiaccio, neve, fango
o altro materiale estraneo. Pulire
la lente con acqua e asciugare
con un panno morbido
● le portiere posteriori/portellone posteriore non sono chiusi corret‐tamente
● il veicolo è stato tamponato
● si verificano variazioni di tempe‐ ratura estreme
Avvisatore di cambio
accidentale della corsia di marcia
L'avvisatore di cambio accidentale
della corsia di marcia utilizza una
videocamera anteriore per osservare
le linee di demarcazione stradale tra
le quali il veicolo sta procedendo. Il
sistema rileva i cambi di corsia e
informa il conducente in caso di
cambio di corsia accidentale
mediante segnalazioni visive e
acustiche.

Guida e funzionamento177I criteri di rilevamento di un cambio di
corsia accidentale sono:
● nessuna attività degli indicatori di
direzione
● nessuna sterzata attiva
Se il conducente sta compiendo tali
azioni non verrà emessa nessuna segnalazione.
Attivazione
Il sistema di avviso di cambio acci‐
dentale della corsia di marcia si
aziona premendo ì nella console
del tetto; il LED nel tasto si spegne a
indicare che il sistema è azionato.
Quando la spia ì 3 103 si illumina
nel quadro strumenti si accende di colore verde, il sistema è pronto a
entrare in funzione. Il Driver Informa‐
tion Center visualizza un messaggio
corrispondente 3 106.
La spia ì si spegne quando il
sistema non è pronto ad avvisare il conducente.
Il sistema funziona solo a una velocità di marcia superiore a circa 60 km/h e
in presenza di linee di demarcazione
stradali.
Se i segnali di svolta e di cambio della
corsia di marcia non vengono azionati quando si cambia corsia, cioè viene
rilevato un cambio di corsia involon‐
tario, la spia ì lampeggia insieme
all'emissione di un segnale acustico
che avvisa il conducente.
Disattivazione Il sistema si disattiva premendo ì: il
LED nel pulsante si illumina. Nel Driver Information Center appare
anche un messaggio corrispondente.
A velocità inferiori a 60 km/h, il
sistema non è attivabile.
Suggerimenti per il
funzionamento
L'avvisatore di cambio accidentale
della corsia potrebbe non funzionare
correttamente se:
● Il parabrezza è sporco.
● Le condizioni atmosferiche sono sfavorevoli, ad esempio in caso
di pioggia battente, neve, raggi
solari diretti oppure ombra.
Il sistema non può funzionare se non
vengono rilevate le linee di demarca‐
zione delle corsie.

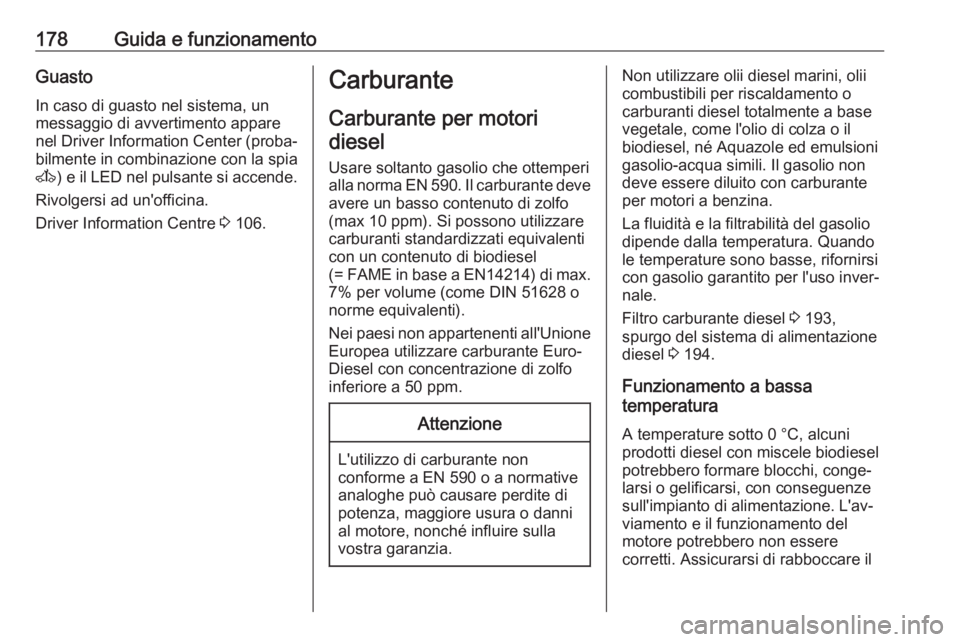

178Guida e funzionamentoGuastoIn caso di guasto nel sistema, un
messaggio di avvertimento appare
nel Driver Information Center (proba‐
bilmente in combinazione con la spia
A ) e il LED nel pulsante si accende.
Rivolgersi ad un'officina.
Driver Information Centre 3 106.Carburante
Carburante per motori diesel
Usare soltanto gasolio che ottemperi
alla norma EN 590. Il carburante deve avere un basso contenuto di zolfo
(max 10 ppm). Si possono utilizzare
carburanti standardizzati equivalenti con un contenuto di biodiesel
(= FAME in base a EN14214) di max.
7% per volume (come DIN 51628 o
norme equivalenti).
Nei paesi non appartenenti all'Unione
Europea utilizzare carburante Euro-
Diesel con concentrazione di zolfo
inferiore a 50 ppm.Attenzione
L'utilizzo di carburante non
conforme a EN 590 o a normative analoghe può causare perdite di
potenza, maggiore usura o danni
al motore, nonché influire sulla
vostra garanzia.
Non utilizzare olii diesel marini, olii
combustibili per riscaldamento o
carburanti diesel totalmente a base
vegetale, come l'olio di colza o il
biodiesel, né Aquazole ed emulsioni
gasolio-acqua simili. Il gasolio non
deve essere diluito con carburante
per motori a benzina.
La fluidità e la filtrabilità del gasolio
dipende dalla temperatura. Quando
le temperature sono basse, rifornirsi
con gasolio garantito per l'uso inver‐ nale.
Filtro carburante diesel 3 193,
spurgo del sistema di alimentazione
diesel 3 194.
Funzionamento a bassa
temperatura
A temperature sotto 0 °C, alcuni
prodotti diesel con miscele biodiesel
potrebbero formare blocchi, conge‐
larsi o gelificarsi, con conseguenze
sull'impianto di alimentazione. L'av‐
viamento e il funzionamento del
motore potrebbero non essere
corretti. Assicurarsi di rabboccare il

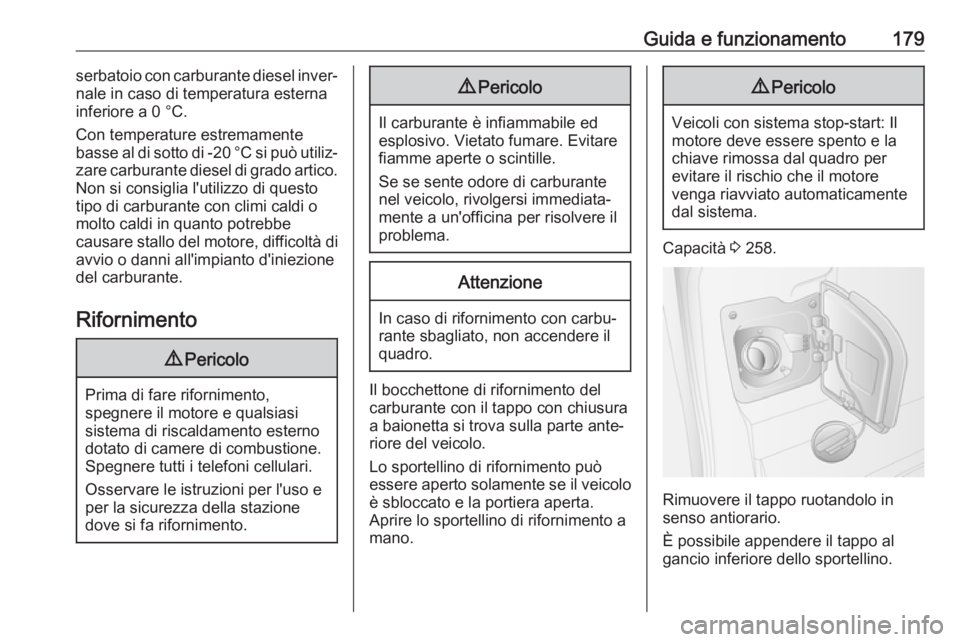

Guida e funzionamento179serbatoio con carburante diesel inver‐
nale in caso di temperatura esterna
inferiore a 0 °C.
Con temperature estremamente
basse al di sotto di -20 °C si può utiliz‐ zare carburante diesel di grado artico.
Non si consiglia l'utilizzo di questo
tipo di carburante con climi caldi o
molto caldi in quanto potrebbe
causare stallo del motore, difficoltà di
avvio o danni all'impianto d'iniezione
del carburante.
Rifornimento9 Pericolo
Prima di fare rifornimento,
spegnere il motore e qualsiasi
sistema di riscaldamento esterno dotato di camere di combustione.
Spegnere tutti i telefoni cellulari.
Osservare le istruzioni per l'uso e
per la sicurezza della stazione
dove si fa rifornimento.
9 Pericolo
Il carburante è infiammabile ed
esplosivo. Vietato fumare. Evitare
fiamme aperte o scintille.
Se se sente odore di carburante nel veicolo, rivolgersi immediata‐
mente a un'officina per risolvere il
problema.
Attenzione
In caso di rifornimento con carbu‐
rante sbagliato, non accendere il
quadro.
Il bocchettone di rifornimento del
carburante con il tappo con chiusura
a baionetta si trova sulla parte ante‐
riore del veicolo.
Lo sportellino di rifornimento può
essere aperto solamente se il veicolo
è sbloccato e la portiera aperta.
Aprire lo sportellino di rifornimento a
mano.
9 Pericolo
Veicoli con sistema stop-start: Il
motore deve essere spento e la chiave rimossa dal quadro per
evitare il rischio che il motore
venga riavviato automaticamente dal sistema.
Capacità 3 258.
Rimuovere il tappo ruotandolo in
senso antiorario.
È possibile appendere il tappo al
gancio inferiore dello sportellino.

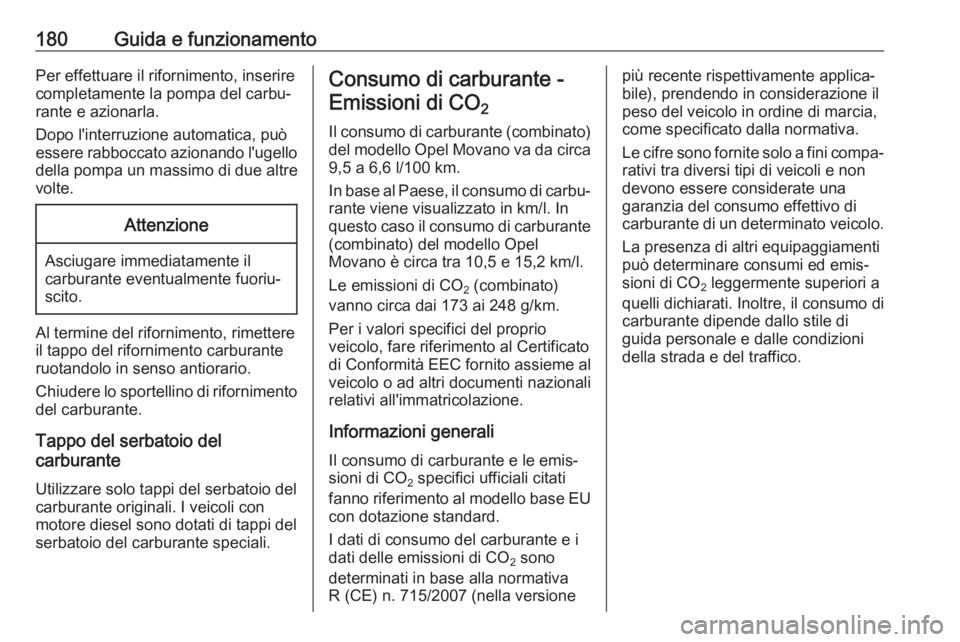

180Guida e funzionamentoPer effettuare il rifornimento, inserire
completamente la pompa del carbu‐
rante e azionarla.
Dopo l'interruzione automatica, può
essere rabboccato azionando l'ugello della pompa un massimo di due altre
volte.Attenzione
Asciugare immediatamente il
carburante eventualmente fuoriu‐
scito.
Al termine del rifornimento, rimettere
il tappo del rifornimento carburante
ruotandolo in senso antiorario.
Chiudere lo sportellino di rifornimento
del carburante.
Tappo del serbatoio del
carburante
Utilizzare solo tappi del serbatoio del
carburante originali. I veicoli con
motore diesel sono dotati di tappi del
serbatoio del carburante speciali.
Consumo di carburante -
Emissioni di CO 2
Il consumo di carburante (combinato) del modello Opel Movano va da circa
9,5 a 6,6 l/100 km.
In base al Paese, il consumo di carbu‐ rante viene visualizzato in km/l. In
questo caso il consumo di carburante
(combinato) del modello Opel
Movano è circa tra 10,5 e 15,2 km/l.
Le emissioni di CO 2 (combinato)
vanno circa dai 173 ai 248 g/km.
Per i valori specifici del proprio
veicolo, fare riferimento al Certificato
di Conformità EEC fornito assieme al
veicolo o ad altri documenti nazionali
relativi all'immatricolazione.
Informazioni generaliIl consumo di carburante e le emis‐
sioni di CO 2 specifici ufficiali citati
fanno riferimento al modello base EU
con dotazione standard.
I dati di consumo del carburante e i
dati delle emissioni di CO 2 sono
determinati in base alla normativa
R (CE) n. 715/2007 (nella versionepiù recente rispettivamente applica‐
bile), prendendo in considerazione il
peso del veicolo in ordine di marcia,
come specificato dalla normativa.
Le cifre sono fornite solo a fini compa‐
rativi tra diversi tipi di veicoli e non
devono essere considerate una
garanzia del consumo effettivo di
carburante di un determinato veicolo.
La presenza di altri equipaggiamenti
può determinare consumi ed emis‐
sioni di CO 2 leggermente superiori a
quelli dichiarati. Inoltre, il consumo di
carburante dipende dallo stile di
guida personale e dalle condizioni
della strada e del traffico.

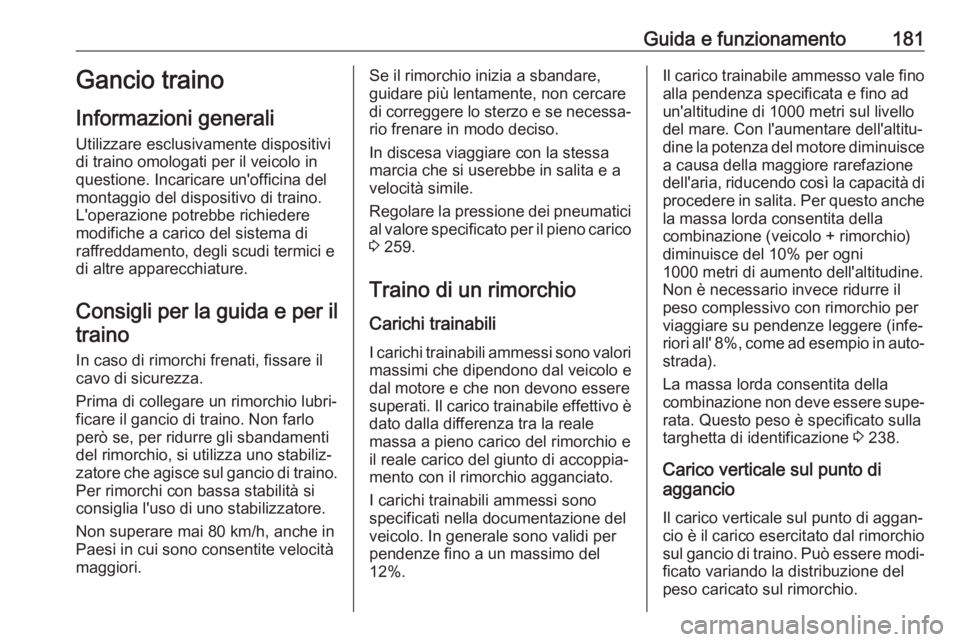

Guida e funzionamento181Gancio traino
Informazioni generali Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. Incaricare un'officina del
montaggio del dispositivo di traino.
L'operazione potrebbe richiedere
modifiche a carico del sistema di
raffreddamento, degli scudi termici e
di altre apparecchiature.
Consigli per la guida e per il
traino
In caso di rimorchi frenati, fissare ilcavo di sicurezza.
Prima di collegare un rimorchio lubri‐ ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Per rimorchi con bassa stabilità si
consiglia l'uso di uno stabilizzatore.
Non superare mai 80 km/h, anche in
Paesi in cui sono consentite velocità
maggiori.Se il rimorchio inizia a sbandare,
guidare più lentamente, non cercare
di correggere lo sterzo e se necessa‐
rio frenare in modo deciso.
In discesa viaggiare con la stessa
marcia che si userebbe in salita e a velocità simile.
Regolare la pressione dei pneumatici al valore specificato per il pieno carico
3 259.
Traino di un rimorchio Carichi trainabili
I carichi trainabili ammessi sono valori massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è
dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono
specificati nella documentazione del
veicolo. In generale sono validi per
pendenze fino a un massimo del
12%.Il carico trainabile ammesso vale fino
alla pendenza specificata e fino ad
un'altitudine di 1000 metri sul livello
del mare. Con l'aumentare dell'altitu‐
dine la potenza del motore diminuisce a causa della maggiore rarefazione
dell'aria, riducendo così la capacità di
procedere in salita. Per questo anche
la massa lorda consentita della
combinazione (veicolo + rimorchio)
diminuisce del 10% per ogni
1000 metri di aumento dell'altitudine.
Non è necessario invece ridurre il
peso complessivo con rimorchio per
viaggiare su pendenze leggere (infe‐
riori all' 8%, come ad esempio in auto‐ strada).
La massa lorda consentita della
combinazione non deve essere supe‐ rata. Questo peso è specificato sulla
targhetta di identificazione 3 238.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐ cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere modi‐
ficato variando la distribuzione del
peso caricato sul rimorchio.

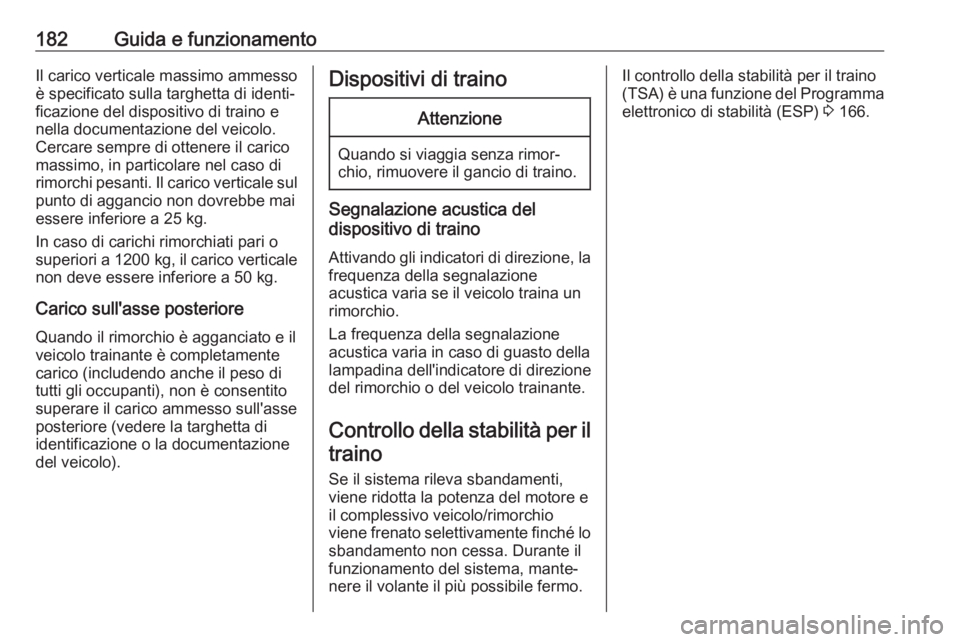

182Guida e funzionamentoIl carico verticale massimo ammesso
è specificato sulla targhetta di identi‐
ficazione del dispositivo di traino e
nella documentazione del veicolo.
Cercare sempre di ottenere il carico
massimo, in particolare nel caso di
rimorchi pesanti. Il carico verticale sul punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.
In caso di carichi rimorchiati pari o
superiori a 1200 kg, il carico verticale
non deve essere inferiore a 50 kg.
Carico sull'asse posteriore Quando il rimorchio è agganciato e il
veicolo trainante è completamente
carico (includendo anche il peso di
tutti gli occupanti), non è consentito
superare il carico ammesso sull'asse
posteriore (vedere la targhetta di
identificazione o la documentazione
del veicolo).Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Segnalazione acustica del
dispositivo di traino
Attivando gli indicatori di direzione, la frequenza della segnalazione
acustica varia se il veicolo traina un rimorchio.
La frequenza della segnalazione
acustica varia in caso di guasto della
lampadina dell'indicatore di direzione
del rimorchio o del veicolo trainante.
Controllo della stabilità per il traino
Se il sistema rileva sbandamenti, viene ridotta la potenza del motore e
il complessivo veicolo/rimorchio
viene frenato selettivamente finché lo
sbandamento non cessa. Durante ilfunzionamento del sistema, mante‐
nere il volante il più possibile fermo.
Il controllo della stabilità per il traino
(TSA) è una funzione del Programma elettronico di stabilità (ESP) 3 166.
