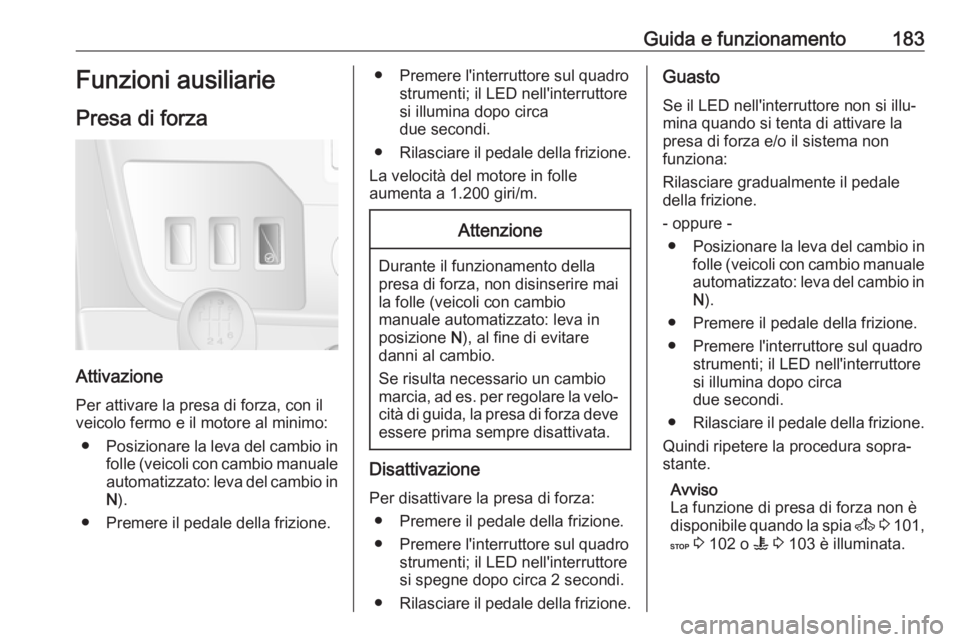

Guida e funzionamento183Funzioni ausiliarie
Presa di forza
Attivazione Per attivare la presa di forza, con il
veicolo fermo e il motore al minimo:
● Posizionare la leva del cambio in
folle (veicoli con cambio manuale
automatizzato: leva del cambio in
N ).
● Premere il pedale della frizione.
● Premere l'interruttore sul quadro strumenti; il LED nell'interruttore
si illumina dopo circa
due secondi.
● Rilasciare il pedale della frizione.
La velocità del motore in folle
aumenta a 1.200 giri/m.Attenzione
Durante il funzionamento della
presa di forza, non disinserire mai
la folle (veicoli con cambio
manuale automatizzato: leva in
posizione N), al fine di evitare
danni al cambio.
Se risulta necessario un cambio
marcia, ad es. per regolare la velo‐ cità di guida, la presa di forza deve
essere prima sempre disattivata.
Disattivazione
Per disattivare la presa di forza: ● Premere il pedale della frizione.
● Premere l'interruttore sul quadro strumenti; il LED nell'interruttore
si spegne dopo circa 2 secondi.
● Rilasciare il pedale della frizione.
Guasto
Se il LED nell'interruttore non si illu‐mina quando si tenta di attivare la
presa di forza e/o il sistema non
funziona:
Rilasciare gradualmente il pedale
della frizione.
- oppure - ● Posizionare la leva del cambio in
folle (veicoli con cambio manuale
automatizzato: leva del cambio in N ).
● Premere il pedale della frizione. ● Premere l'interruttore sul quadro strumenti; il LED nell'interruttore
si illumina dopo circa
due secondi.
● Rilasciare il pedale della frizione.
Quindi ripetere la procedura sopra‐
stante.
Avviso
La funzione di presa di forza non è
disponibile quando la spia A 3 101,
C 3 102 o W 3 103 è illuminata.

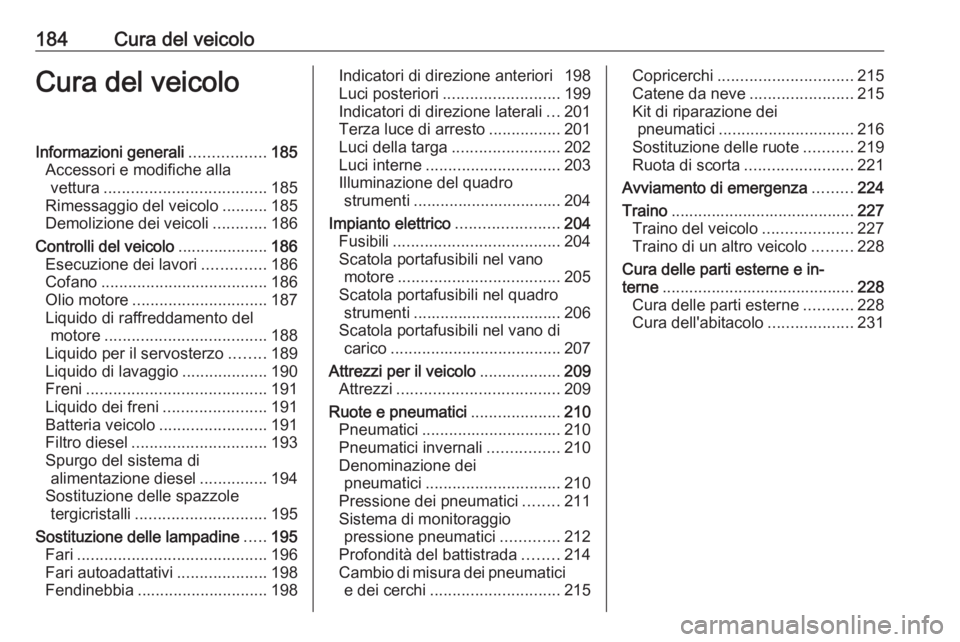

184Cura del veicoloCura del veicoloInformazioni generali.................185
Accessori e modifiche alla vettura .................................... 185
Rimessaggio del veicolo ..........185
Demolizione dei veicoli ............186
Controlli del veicolo ....................186
Esecuzione dei lavori ..............186
Cofano ..................................... 186
Olio motore .............................. 187
Liquido di raffreddamento del motore .................................... 188
Liquido per il servosterzo ........189
Liquido di lavaggio ...................190
Freni ........................................ 191
Liquido dei freni .......................191
Batteria veicolo ........................191
Filtro diesel .............................. 193
Spurgo del sistema di alimentazione diesel ...............194
Sostituzione delle spazzole tergicristalli ............................. 195
Sostituzione delle lampadine .....195
Fari .......................................... 196
Fari autoadattativi ....................198
Fendinebbia ............................. 198Indicatori di direzione anteriori 198
Luci posteriori .......................... 199
Indicatori di direzione laterali ...201
Terza luce di arresto ................201
Luci della targa ........................ 202
Luci interne .............................. 203
Illuminazione del quadro strumenti ................................. 204
Impianto elettrico .......................204
Fusibili ..................................... 204
Scatola portafusibili nel vano motore .................................... 205
Scatola portafusibili nel quadro strumenti ................................. 206
Scatola portafusibili nel vano di carico ...................................... 207
Attrezzi per il veicolo ..................209
Attrezzi .................................... 209
Ruote e pneumatici ....................210
Pneumatici ............................... 210
Pneumatici invernali ................210
Denominazione dei pneumatici .............................. 210
Pressione dei pneumatici ........211
Sistema di monitoraggio pressione pneumatici .............212
Profondità del battistrada ........214
Cambio di misura dei pneumatici e dei cerchi ............................. 215Copricerchi.............................. 215
Catene da neve .......................215
Kit di riparazione dei pneumatici .............................. 216
Sostituzione delle ruote ...........219
Ruota di scorta ........................ 221
Avviamento di emergenza .........224
Traino ......................................... 227
Traino del veicolo ....................227
Traino di un altro veicolo .........228
Cura delle parti esterne e in‐
terne ........................................... 228
Cura delle parti esterne ...........228
Cura dell'abitacolo ...................231

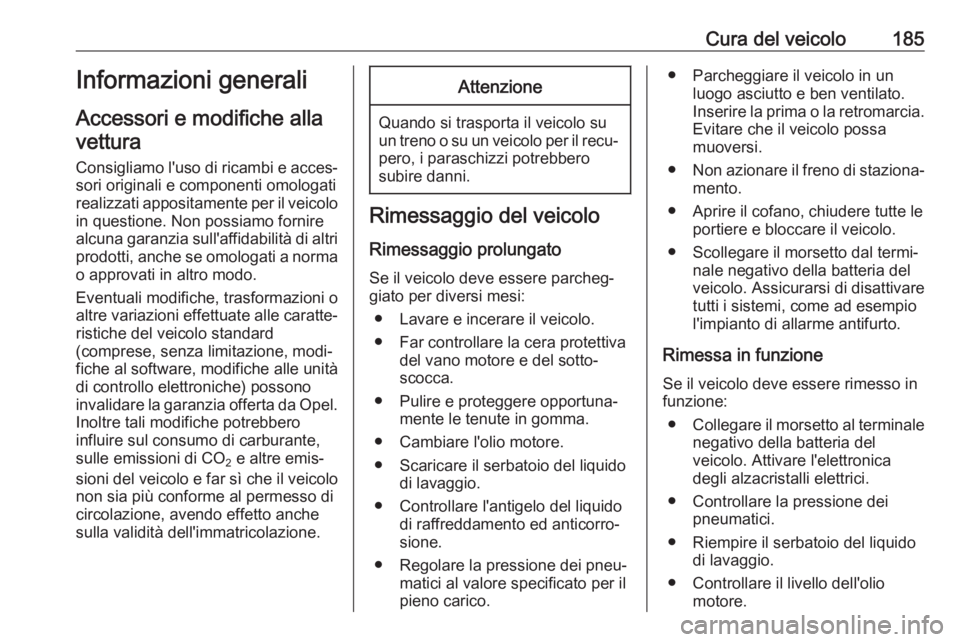

Cura del veicolo185Informazioni generali
Accessori e modifiche alla vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Eventuali modifiche, trasformazioni o
altre variazioni effettuate alle caratte‐
ristiche del veicolo standard
(comprese, senza limitazione, modi‐
fiche al software, modifiche alle unità
di controllo elettroniche) possono
invalidare la garanzia offerta da Opel. Inoltre tali modifiche potrebbero
influire sul consumo di carburante,
sulle emissioni di CO 2 e altre emis‐
sioni del veicolo e far sì che il veicolo
non sia più conforme al permesso di
circolazione, avendo effetto anche
sulla validità dell'immatricolazione.Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il recu‐ pero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per il
pieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato.Inserire la prima o la retromarcia.
Evitare che il veicolo possa
muoversi.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del
veicolo. Attivare l'elettronica
degli alzacristalli elettrici.
● Controllare la pressione dei pneumatici.
● Riempire il serbatoio del liquido di lavaggio.
● Controllare il livello dell'olio motore.

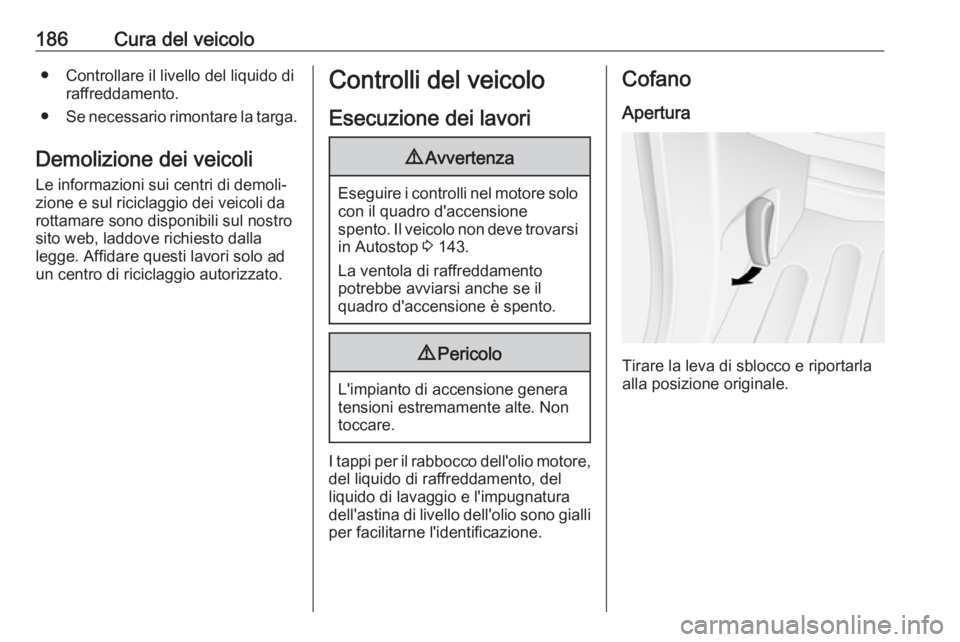

186Cura del veicolo● Controllare il livello del liquido diraffreddamento.
● Se necessario rimontare la targa.
Demolizione dei veicoli Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel motore solo
con il quadro d'accensione
spento. Il veicolo non deve trovarsi in Autostop 3 143.
La ventola di raffreddamento
potrebbe avviarsi anche se il
quadro d'accensione è spento.
9 Pericolo
L'impianto di accensione genera
tensioni estremamente alte. Non
toccare.
I tappi per il rabbocco dell'olio motore,
del liquido di raffreddamento, del
liquido di lavaggio e l'impugnatura
dell'astina di livello dell'olio sono gialli
per facilitarne l'identificazione.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

Cura del veicolo187

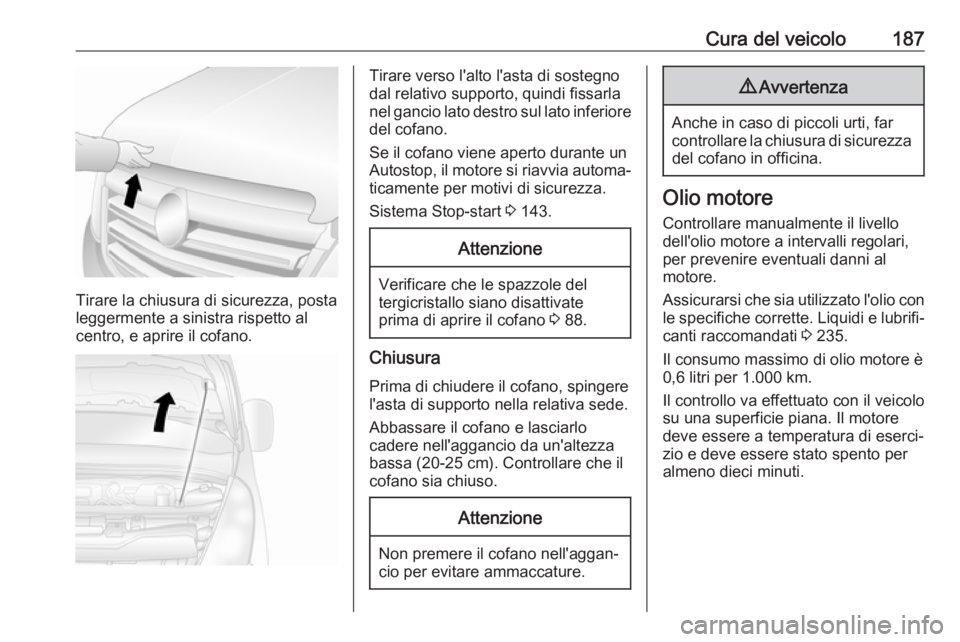

Tirare la chiusura di sicurezza, posta
leggermente a sinistra rispetto al
centro, e aprire il cofano.
Tirare verso l'alto l'asta di sostegno
dal relativo supporto, quindi fissarla nel gancio lato destro sul lato inferiore
del cofano.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐ ticamente per motivi di sicurezza.
Sistema Stop-start 3 143.Attenzione
Verificare che le spazzole del
tergicristallo siano disattivate
prima di aprire il cofano 3 88.
Chiusura
Prima di chiudere il cofano, spingere
l'asta di supporto nella relativa sede.
Abbassare il cofano e lasciarlo
cadere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.
Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
9 Avvertenza
Anche in caso di piccoli urti, far
controllare la chiusura di sicurezza del cofano in officina.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari,
per prevenire eventuali danni al
motore.
Assicurarsi che sia utilizzato l'olio con
le specifiche corrette. Liquidi e lubrifi‐
canti raccomandati 3 235.
Il consumo massimo di olio motore è
0,6 litri per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore deve essere a temperatura di eserci‐
zio e deve essere stato spento per
almeno dieci minuti.

188Cura del veicolo

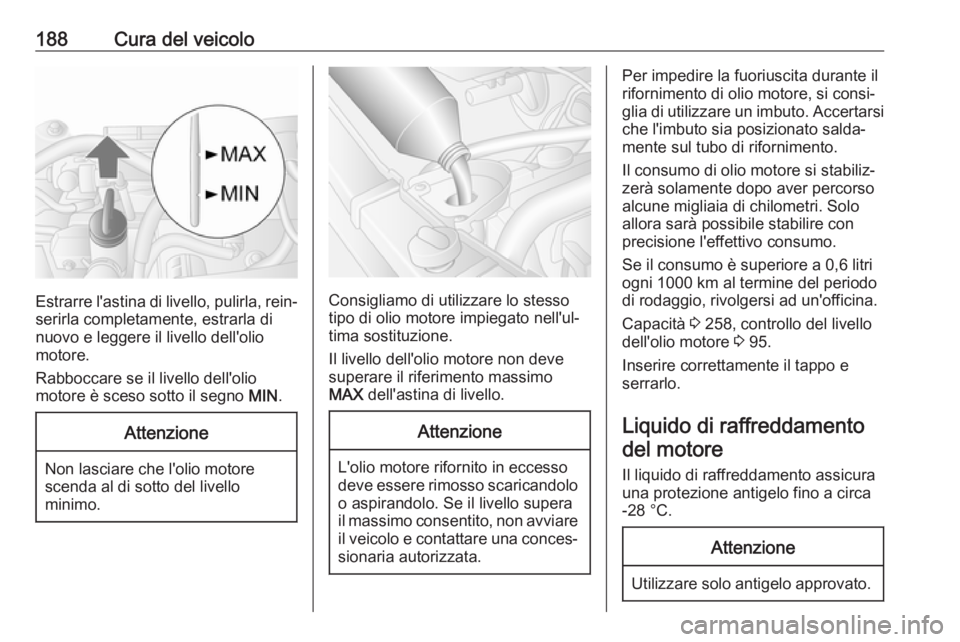

Estrarre l'astina di livello, pulirla, rein‐
serirla completamente, estrarla di
nuovo e leggere il livello dell'olio
motore.
Rabboccare se il livello dell'olio
motore è sceso sotto il segno MIN.
Attenzione
Non lasciare che l'olio motore
scenda al di sotto del livello
minimo.
Consigliamo di utilizzare lo stesso
tipo di olio motore impiegato nell'ul‐
tima sostituzione.
Il livello dell'olio motore non deve
superare il riferimento massimo
MAX dell'astina di livello.
Attenzione
L'olio motore rifornito in eccesso
deve essere rimosso scaricandolo
o aspirandolo. Se il livello supera
il massimo consentito, non avviare il veicolo e contattare una conces‐ sionaria autorizzata.
Per impedire la fuoriuscita durante il
rifornimento di olio motore, si consi‐
glia di utilizzare un imbuto. Accertarsi che l'imbuto sia posizionato salda‐
mente sul tubo di rifornimento.
Il consumo di olio motore si stabiliz‐
zerà solamente dopo aver percorso
alcune migliaia di chilometri. Solo
allora sarà possibile stabilire con
precisione l'effettivo consumo.
Se il consumo è superiore a 0,6 litri ogni 1000 km al termine del periodo
di rodaggio, rivolgersi ad un'officina.
Capacità 3 258, controllo del livello
dell'olio motore 3 95.
Inserire correttamente il tappo e
serrarlo.
Liquido di raffreddamentodel motore
Il liquido di raffreddamento assicura
una protezione antigelo fino a circa
-28 °C.Attenzione
Utilizzare solo antigelo approvato.

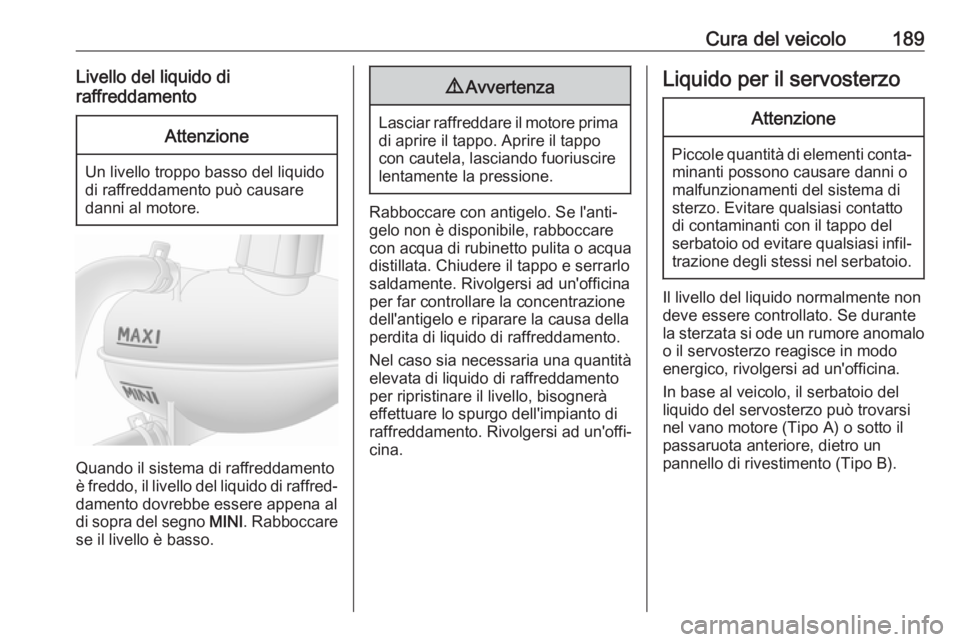

Cura del veicolo189Livello del liquido di
raffreddamentoAttenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere appena al
di sopra del segno MINI. Rabboccare
se il livello è basso.
9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Rabboccare con antigelo. Se l'anti‐
gelo non è disponibile, rabboccare
con acqua di rubinetto pulita o acqua
distillata. Chiudere il tappo e serrarlo
saldamente. Rivolgersi ad un'officina
per far controllare la concentrazione
dell'antigelo e riparare la causa della
perdita di liquido di raffreddamento.
Nel caso sia necessaria una quantità
elevata di liquido di raffreddamento
per ripristinare il livello, bisognerà
effettuare lo spurgo dell'impianto di
raffreddamento. Rivolgersi ad un'offi‐
cina.
Liquido per il servosterzoAttenzione
Piccole quantità di elementi conta‐ minanti possono causare danni o
malfunzionamenti del sistema di
sterzo. Evitare qualsiasi contatto
di contaminanti con il tappo del serbatoio od evitare qualsiasi infil‐ trazione degli stessi nel serbatoio.
Il livello del liquido normalmente non
deve essere controllato. Se durante la sterzata si ode un rumore anomalo o il servosterzo reagisce in modo
energico, rivolgersi ad un'officina.
In base al veicolo, il serbatoio del
liquido del servosterzo può trovarsi
nel vano motore (Tipo A) o sotto il
passaruota anteriore, dietro un
pannello di rivestimento (Tipo B).

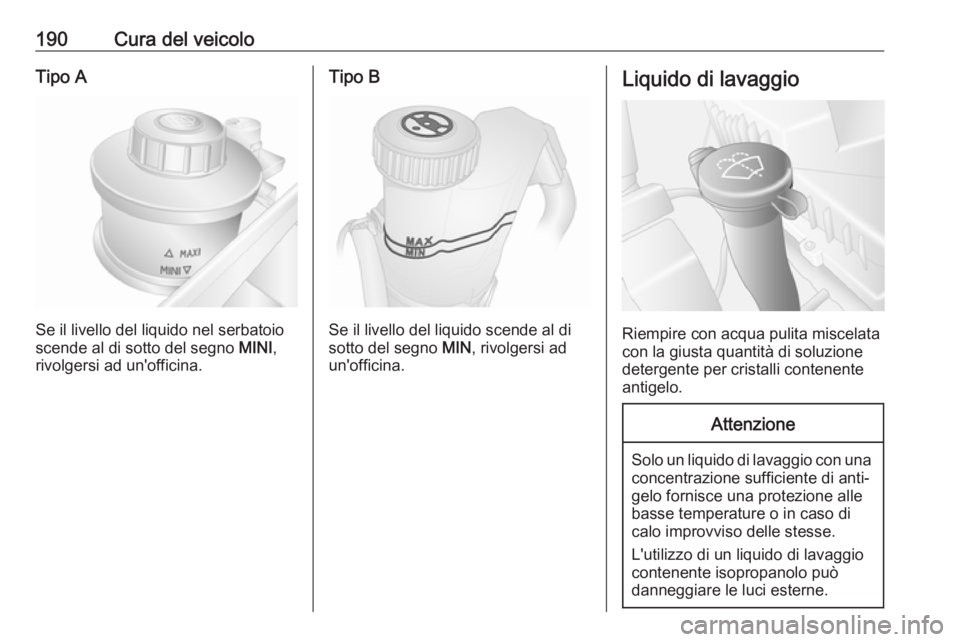

190Cura del veicoloTipo A
Se il livello del liquido nel serbatoio
scende al di sotto del segno MINI,
rivolgersi ad un'officina.
Tipo B
Se il livello del liquido scende al di
sotto del segno MIN, rivolgersi ad
un'officina.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione
detergente per cristalli contenente
antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
L'utilizzo di un liquido di lavaggio
contenente isopropanolo può
danneggiare le luci esterne.
