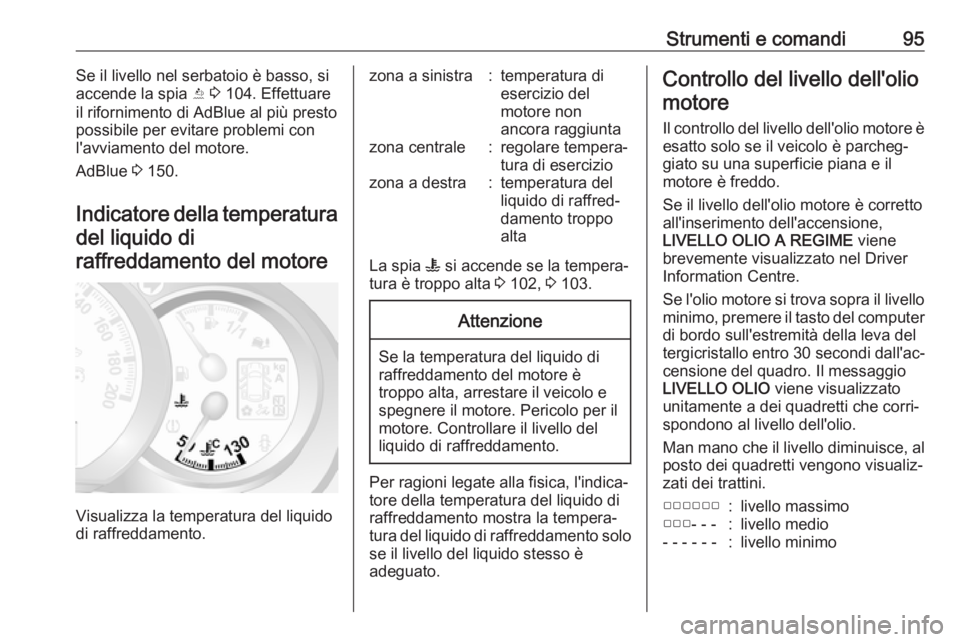

Strumenti e comandi95Se il livello nel serbatoio è basso, si
accende la spia Y 3 104. Effettuare
il rifornimento di AdBlue al più presto
possibile per evitare problemi con
l'avviamento del motore.
AdBlue 3 150.
Indicatore della temperatura del liquido di
raffreddamento del motore
Visualizza la temperatura del liquido
di raffreddamento.
zona a sinistra:temperatura di
esercizio del
motore non
ancora raggiuntazona centrale:regolare tempera‐
tura di eserciziozona a destra:temperatura del
liquido di raffred‐
damento troppo
alta
La spia W si accende se la tempera‐
tura è troppo alta 3 102, 3 103.
Attenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Per ragioni legate alla fisica, l'indica‐
tore della temperatura del liquido di
raffreddamento mostra la tempera‐
tura del liquido di raffreddamento solo
se il livello del liquido stesso è
adeguato.
Controllo del livello dell'olio
motore
Il controllo del livello dell'olio motore èesatto solo se il veicolo è parcheg‐
giato su una superficie piana e il
motore è freddo.
Se il livello dell'olio motore è corretto all'inserimento dell'accensione,
LIVELLO OLIO A REGIME viene
brevemente visualizzato nel Driver
Information Centre.
Se l'olio motore si trova sopra il livello
minimo, premere il tasto del computer di bordo sull'estremità della leva del
tergicristallo entro 30 secondi dall'ac‐
censione del quadro. Il messaggio
LIVELLO OLIO viene visualizzato
unitamente a dei quadretti che corri‐
spondono al livello dell'olio.
Man mano che il livello diminuisce, al posto dei quadretti vengono visualiz‐zati dei trattini.▢▢▢▢▢▢:livello massimo▢▢▢- - -:livello medio- - - - - -:livello minimo

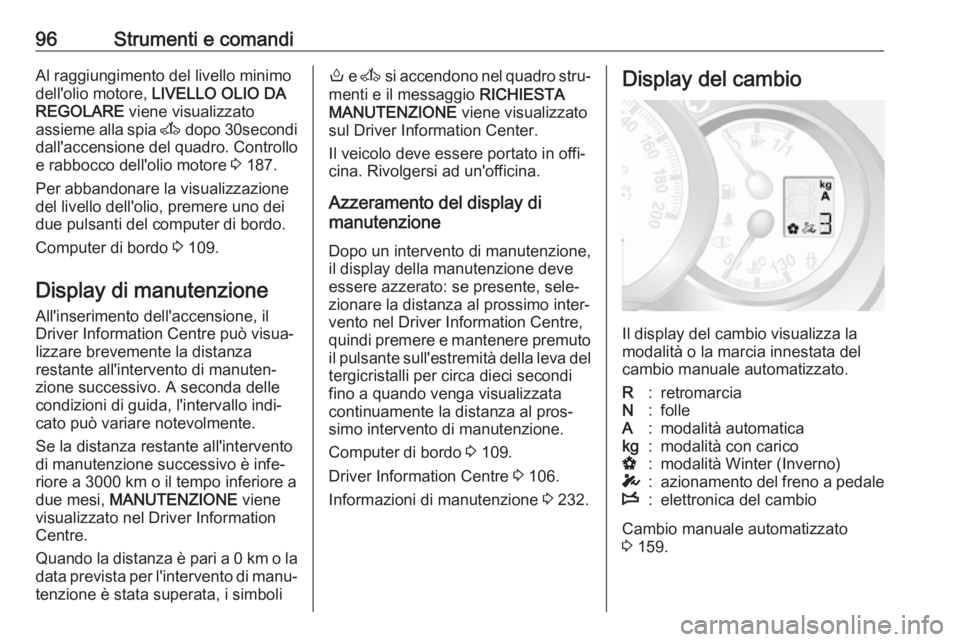

96Strumenti e comandiAl raggiungimento del livello minimo
dell'olio motore, LIVELLO OLIO DA
REGOLARE viene visualizzato
assieme alla spia A dopo 30secondi
dall'accensione del quadro. Controllo e rabbocco dell'olio motore 3 187.
Per abbandonare la visualizzazione
del livello dell'olio, premere uno dei
due pulsanti del computer di bordo.
Computer di bordo 3 109.
Display di manutenzione
All'inserimento dell'accensione, il
Driver Information Centre può visua‐
lizzare brevemente la distanza
restante all'intervento di manuten‐
zione successivo. A seconda delle
condizioni di guida, l'intervallo indi‐
cato può variare notevolmente.
Se la distanza restante all'intervento
di manutenzione successivo è infe‐
riore a 3000 km o il tempo inferiore a
due mesi, MANUTENZIONE viene
visualizzato nel Driver Information
Centre.
Quando la distanza è pari a 0 km o la
data prevista per l'intervento di manu‐ tenzione è stata superata, i simbolio e A si accendono nel quadro stru‐
menti e il messaggio RICHIESTA
MANUTENZIONE viene visualizzato
sul Driver Information Center.
Il veicolo deve essere portato in offi‐
cina. Rivolgersi ad un'officina.
Azzeramento del display di
manutenzione
Dopo un intervento di manutenzione,
il display della manutenzione deve
essere azzerato: se presente, sele‐
zionare la distanza al prossimo inter‐
vento nel Driver Information Centre,
quindi premere e mantenere premuto
il pulsante sull'estremità della leva del tergicristalli per circa dieci secondi
fino a quando venga visualizzata
continuamente la distanza al pros‐
simo intervento di manutenzione.
Computer di bordo 3 109.
Driver Information Centre 3 106.
Informazioni di manutenzione 3 232.Display del cambio
Il display del cambio visualizza la
modalità o la marcia innestata del
cambio manuale automatizzato.
R:retromarciaN:folleA:modalità automaticakg:modalità con caricoV:modalità Winter (Inverno)T:azionamento del freno a pedaleW:elettronica del cambio
Cambio manuale automatizzato
3 159.

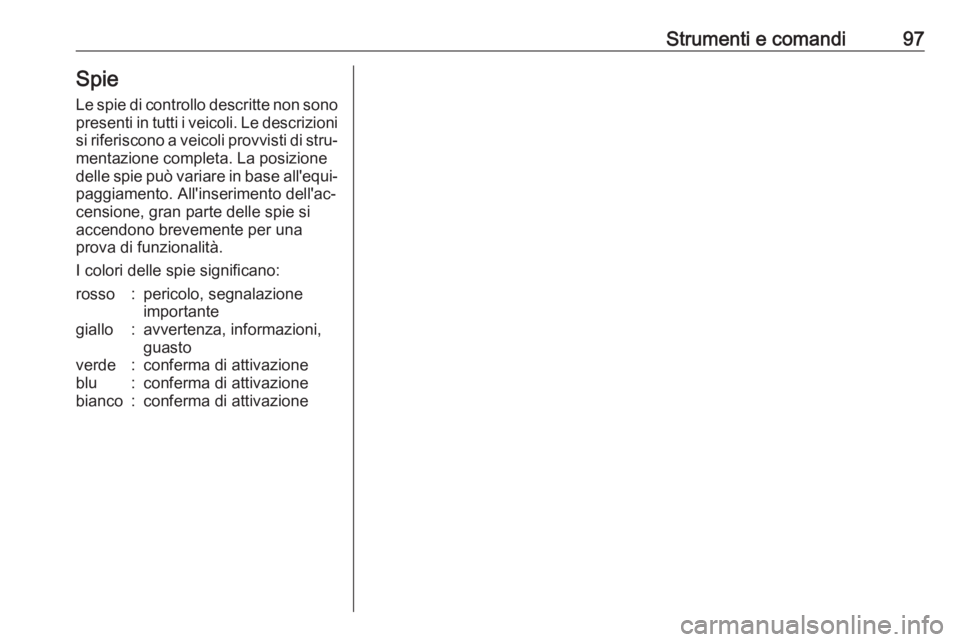

Strumenti e comandi97Spie
Le spie di controllo descritte non sono
presenti in tutti i veicoli. Le descrizioni
si riferiscono a veicoli provvisti di stru‐ mentazione completa. La posizione
delle spie può variare in base all'equi‐
paggiamento. All'inserimento dell'ac‐
censione, gran parte delle spie si
accendono brevemente per una
prova di funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

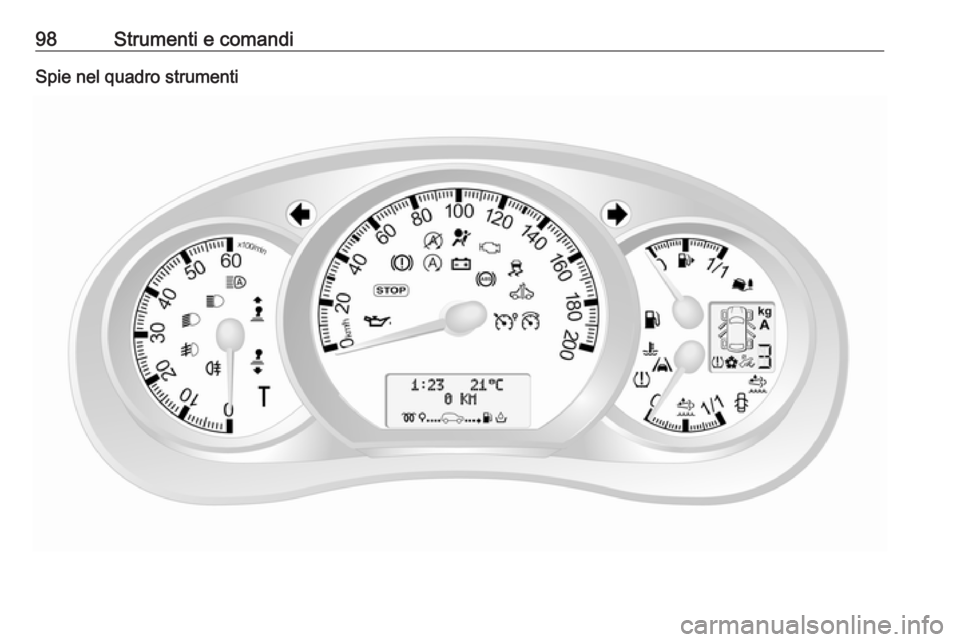

98Strumenti e comandiSpie nel quadro strumenti

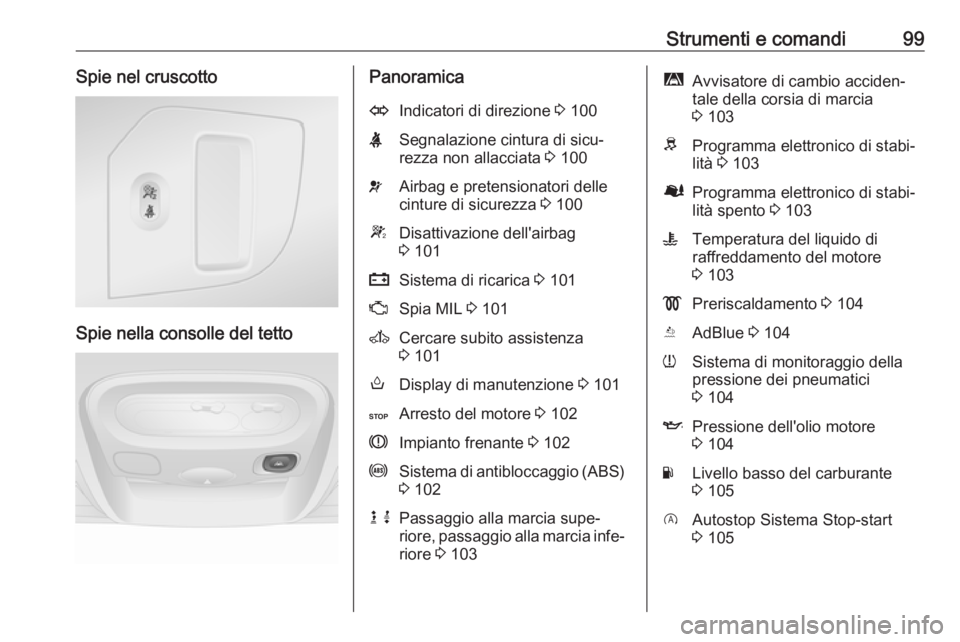

Strumenti e comandi99Spie nel cruscotto
Spie nella consolle del tetto
PanoramicaOIndicatori di direzione 3 100XSegnalazione cintura di sicu‐
rezza non allacciata 3 100vAirbag e pretensionatori delle
cinture di sicurezza 3 100WDisattivazione dell'airbag
3 101pSistema di ricarica 3 101ZSpia MIL 3 101ACercare subito assistenza
3 101oDisplay di manutenzione 3 101CArresto del motore 3 102RImpianto frenante 3 102uSistema di antibloccaggio (ABS)
3 102k jPassaggio alla marcia supe‐
riore, passaggio alla marcia infe‐
riore 3 103ìAvvisatore di cambio acciden‐
tale della corsia di marcia
3 103RProgramma elettronico di stabi‐
lità 3 103ØProgramma elettronico di stabi‐
lità spento 3 103WTemperatura del liquido di
raffreddamento del motore
3 103!Preriscaldamento 3 104YAdBlue 3 104wSistema di monitoraggio della
pressione dei pneumatici
3 104IPressione dell'olio motore
3 104YLivello basso del carburante
3 105DAutostop Sistema Stop-start
3 105

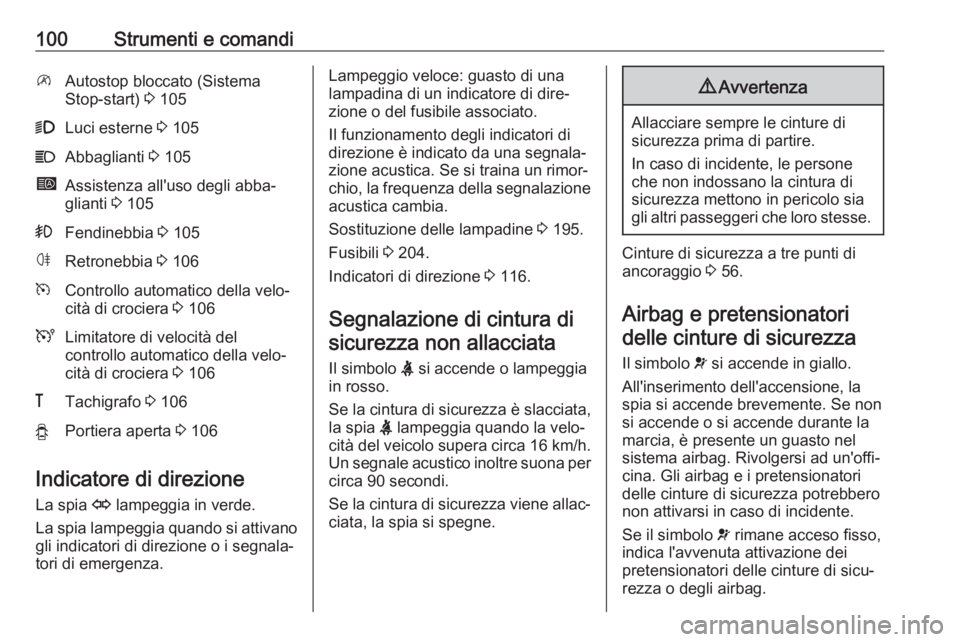

100Strumenti e comandi\Autostop bloccato (Sistema
Stop-start) 3 1059Luci esterne 3 105CAbbaglianti 3 105íAssistenza all'uso degli abba‐
glianti 3 105>Fendinebbia 3 105øRetronebbia 3 106mControllo automatico della velo‐
cità di crociera 3 106ULimitatore di velocità del
controllo automatico della velo‐
cità di crociera 3 106&Tachigrafo 3 106yPortiera aperta 3 106
Indicatore di direzione
La spia O lampeggia in verde.
La spia lampeggia quando si attivano
gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Il funzionamento degli indicatori di
direzione è indicato da una segnala‐
zione acustica. Se si traina un rimor‐ chio, la frequenza della segnalazione
acustica cambia.
Sostituzione delle lampadine 3 195.
Fusibili 3 204.
Indicatori di direzione 3 116.
Segnalazione di cintura di
sicurezza non allacciata
Il simbolo X si accende o lampeggia
in rosso.
Se la cintura di sicurezza è slacciata, la spia X lampeggia quando la velo‐
cità del veicolo supera circa 16 km/h.
Un segnale acustico inoltre suona per circa 90 secondi.
Se la cintura di sicurezza viene allac‐
ciata, la spia si spegne.9 Avvertenza
Allacciare sempre le cinture di
sicurezza prima di partire.
In caso di incidente, le persone
che non indossano la cintura di
sicurezza mettono in pericolo sia
gli altri passeggeri che loro stesse.
Cinture di sicurezza a tre punti di
ancoraggio 3 56.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in giallo.
All'inserimento dell'accensione, la
spia si accende brevemente. Se non
si accende o si accende durante la
marcia, è presente un guasto nel
sistema airbag. Rivolgersi ad un'offi‐
cina. Gli airbag e i pretensionatori
delle cinture di sicurezza potrebbero
non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.

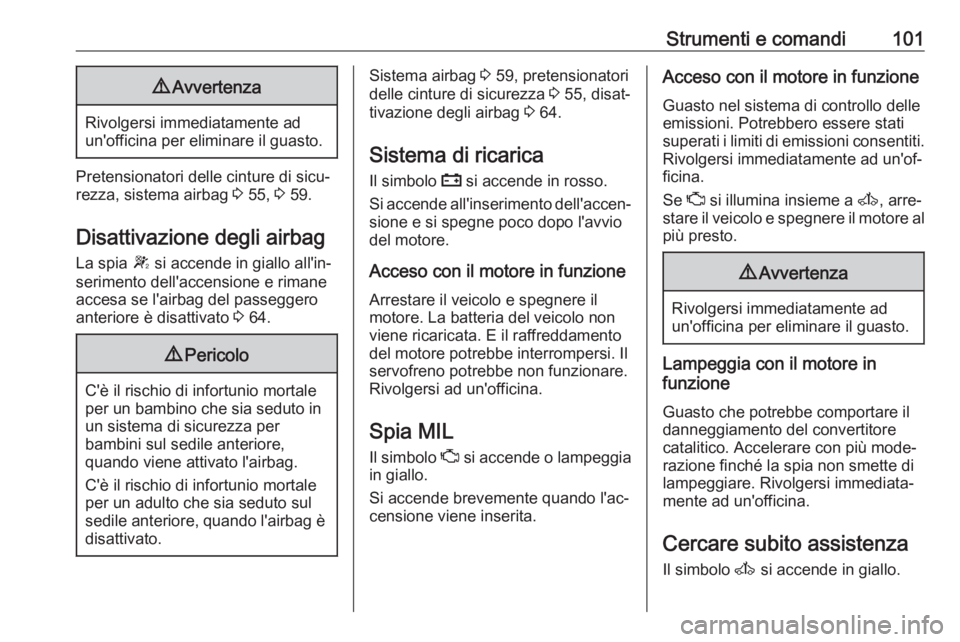

Strumenti e comandi1019Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 55, 3 59.
Disattivazione degli airbag La spia W si accende in giallo all'in‐
serimento dell'accensione e rimane
accesa se l'airbag del passeggero
anteriore è disattivato 3 64.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema airbag 3 59, pretensionatori
delle cinture di sicurezza 3 55, disat‐
tivazione degli airbag 3 64.
Sistema di ricarica Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. E il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐
ficina.
Se Z si illumina insieme a A, arre‐
stare il veicolo e spegnere il motore al
più presto.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza
Il simbolo A si accende in giallo.

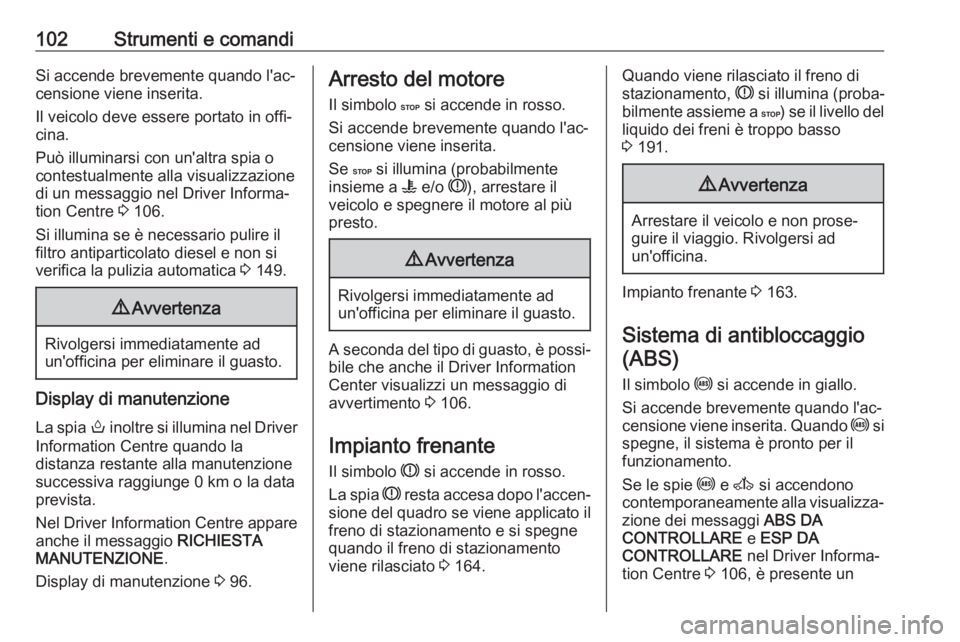

102Strumenti e comandiSi accende brevemente quando l'ac‐
censione viene inserita.
Il veicolo deve essere portato in offi‐
cina.
Può illuminarsi con un'altra spia o
contestualmente alla visualizzazione
di un messaggio nel Driver Informa‐ tion Centre 3 106.
Si illumina se è necessario pulire il
filtro antiparticolato diesel e non si
verifica la pulizia automatica 3 149.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Display di manutenzione
La spia o inoltre si illumina nel Driver
Information Centre quando la
distanza restante alla manutenzione
successiva raggiunge 0 km o la data
prevista.
Nel Driver Information Centre appare
anche il messaggio RICHIESTA
MANUTENZIONE .
Display di manutenzione 3 96.
Arresto del motore
Il simbolo C si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Se C si illumina (probabilmente
insieme a W e/o R), arrestare il
veicolo e spegnere il motore al più presto.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
A seconda del tipo di guasto, è possi‐ bile che anche il Driver InformationCenter visualizzi un messaggio diavvertimento 3 106.
Impianto frenante Il simbolo R si accende in rosso.
La spia R resta accesa dopo l'accen‐
sione del quadro se viene applicato il freno di stazionamento e si spegne
quando il freno di stazionamento
viene rilasciato 3 164.
Quando viene rilasciato il freno di
stazionamento, R si illumina (proba‐
bilmente assieme a C) se il livello del
liquido dei freni è troppo basso
3 191.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Impianto frenante 3 163.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita. Quando u si
spegne, il sistema è pronto per il
funzionamento.
Se le spie u e A si accendono
contemporaneamente alla visualizza‐
zione dei messaggi ABS DA
CONTROLLARE e ESP DA
CONTROLLARE nel Driver Informa‐
tion Centre 3 106, è presente un
