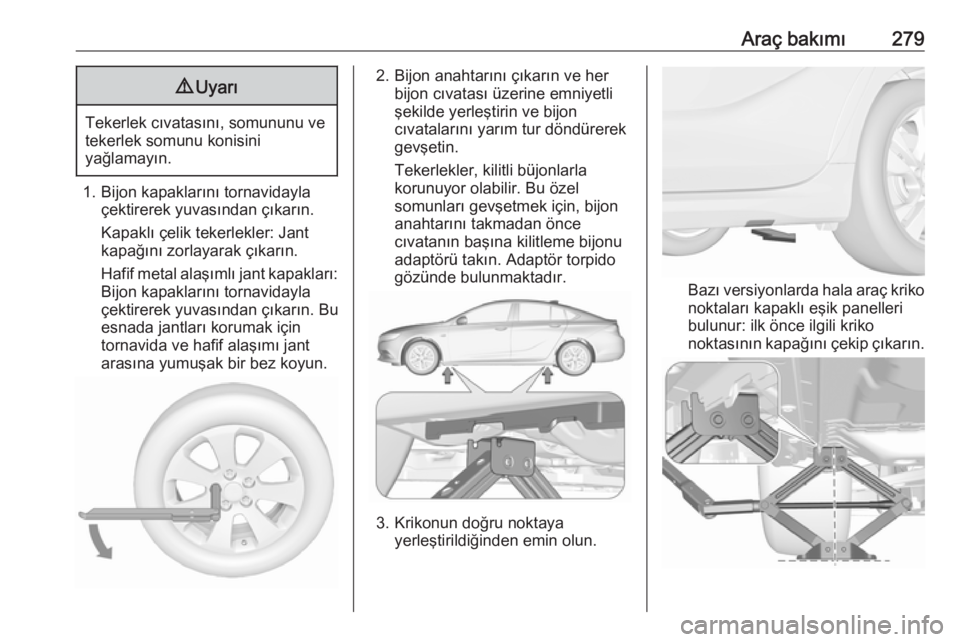

Araç bakımı2799Uyarı
Tekerlek cıvatasını, somununu ve
tekerlek somunu konisini
yağlamayın.
1. Bijon kapaklarını tornavidayla çektirerek yuvasından çıkarın.
Kapaklı çelik tekerlekler: Jant
kapağını zorlayarak çıkarın.
Hafif metal alaşımlı jant kapakları: Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.
2. Bijon anahtarını çıkarın ve her bijon cıvatası üzerine emniyetli
şekilde yerleştirin ve bijon
cıvatalarını yarım tur döndürerek
gevşetin.
Tekerlekler, kilitli büjonlarla
korunuyor olabilir. Bu özel
somunları gevşetmek için, bijon
anahtarını takmadan önce
cıvatanın başına kilitleme bijonu
adaptörü takın. Adaptör torpido
gözünde bulunmaktadır.
3. Krikonun doğru noktaya yerleştirildiğinden emin olun.
Bazı versiyonlarda hala araç krikonoktaları kapaklı eşik panelleri
bulunur: ilk önce ilgili kriko noktasının kapağını çekip çıkarın.

280Araç bakımı4. Krikoyu gereken yüksekliğeayarlayın. Kriko direkt olarakkaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
5. Bijon cıvatalarını gevşetin.
6. Tekerleği değiştirin. Stepne 3 281.
7. Bijon cıvatalarını takın.
8. Aracı indirin.
9. Bijon anahtarını sağlam şekilde yerleştirerek takın ve her somunu
çapraz bir sıra ile sıkın. Sıkma
torku 125 Nm'dir.
10. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
11. Aracı kaldırma noktasının kapağını takın.
12. Değiştirilen lastiği 3 281, araç
takımlarını 3 266 ve kilitli bijonun
adaptörünü 3 74 istifleyin ve
sabitleyin.
13. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek
bijonlarının sıkma torkunu kontrol
edin.
En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.Kaldırma platformu için kaldırma
konumu
Kaldırma platformunun arka kol
konumu, ilgili aracın kriko noktasının
altında ve ortasında.

Araç bakımı281
Kaldırma platformunun ön kol
konumu, ilgili aracın kriko noktasının
altında ve ortasında.
Stepne Bir stepne yerine lastik tamir seti
konulmuş olabilir.
Diğer tekerleklerden farklı olan
stepne takılıyorsa, bu tekerlek geçici
bir stepne olarak sınıflandırılabilir ve
hiçbir etikette belirtilmese de ilgili hız
limitleri geçerlidir. Geçerli hız limitini
kontrol etmek için bir servisten yardım
isteyin.
Stepne çelik jantlıdır.
Dikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Stepne bagaj bölümünde taban
muhafazasının altında bulunur.
Çıkartmak için: 1. Taban kapağını açın.
2. Stepne bir kelebek somunla tespit
edilmiştir. Kelebek somunu saat
yönünün tersine çevirin ve
stepneyi çıkartın.
Stepnenin altında araç takımlarının bulunduğu bir kutu
vardır.
3. Bir tekerlek değiştirildikten sonra, stepne yuvasında bir tekerlek
yoksa, kanatlı somunu sağ arkaya doğru çevirerek alet kutusunu
kilitleyin ve zemin kapağını
kapatın.
4. Lastiği tekrar tam ebatlı lastikle değiştirdikten sonra, stepneyi
dışarıdan çukurun içine yerleştirin
ve kelebek somunla sabitleyin.
Değiştirilen tam ebattaki
tekerleğin stepne boşluğunda
depolanması
Hasar görmüş tam ebatlı bir tekerleği,
dişli cıvataya bir uzatma cıvatası
taktıktan sonra kelebek somun
stepne çukurunda ve yukarı bakacak
şekilde sabitleyin. Uzatma cıvatası
araç takımları ile birlikte muhafaza
edilir 3 266 . Tekerleği sabitlemek için:

282Araç bakımı
1. Uzatma cıvatasını dişli cıvatayatakın.
2. Hasarlı tekerleği dışı yukarı gelecek şekilde stepne çukurunayerleştirin ve kelebek somunu
uzatma cıvatası üzerinde saat
yönünde çevirerek sabitleyin.
9 Uyarı
Bagaj bölmesinde kriko, tekerlek
ve diğer ekipmanlar uygun şekilde sabitlenmezse hasar ve
yaralanmaya yol açabilir. Ani
duruşlarda veya kazalarda,
gevşek eşyalar araç içindeki
kişilerin zarar görmesine neden
olabilir.
Tekerlek, kriko ve diğer takımları
her zaman orijinal yerlerinde ve
sabitlenmiş şekilde muhafaza
edilmelidir.
Geçici yedek tekerlek
Dikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Sadece tek bir geçici stepne kullanın. Saatte 80 km'den daha hızlı gitmeyin.
Virajları düşük hızlarla geçin. Geçici
stepneyi uzun bir süre kullanmayın.
Aracınızın arka lastiği başka bir araç
çekerken patlarsa, geçici yedek
lastiği öne ve öndeki tam bir lastiği de
arkaya takın.
Lastik zincirleri 3 273.
Yönlü lastikli stepne
Lastikler, öngörülmüş olan dönme
yönü sürüş istikametinde dönecek
şekilde monte edilmelidir. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Aşağıdaki bilgiler dönme yönünün tersine monte edilmiş olan lastikler
için geçerlidir:
● Sürüş şartları etkilenebilir. Hasarlı lastiği mümkün olan en
kısa zamanda yenileyin veya
tamir edin ve yedek lastiğin
yerine takın.
● Özellikle ıslak ve karlı yol yüzeylerinde aracı daha dikkatli
sürün.

Araç bakımı283Motorun ara kablo ile
çalıştırılması
Hızlı şarj cihazı ile çalıştırmayın.
Araç aküsü boşalmış olan bir aracın
motorunu, başka bir aracın aküsü ve
ara kablo ile çalıştırın.9 Uyarı
Motorun ara kablo ile çalıştırılması
işlemi çok dikkatli bir şekilde
yapılmalıdır. Aşağıdaki
talimatlardan herhangi bir sapma,
akünün patlamasından doğan
yaralanmalara ve aynı zamanda
her iki araçtaki elektrik
donanımının hasarına yol açabilir.
9 Uyarı
Akünün gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin. Akü
içindeki elektrolit, direkt temas
halinde yaralanma ve hasara
neden olabilecek olan sülfürik asit
içermektedir.
● Araç aküsü asla açık alev veya kıvılcıma yaklaştırmayın.
● Boşalmış bir araç aküsü 0 °C sıcaklıklarda dahi donmuş
olabilir. Donmuş bir aküye marş
ara kablosu bağlamadan önce, mutlaka çözülmesini sağlayın.
● Akü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu
elbise kullanın.
● Aynı voltaja sahip (12 Volt) bir yardımcı akü kullanın. Yardımcı
araç aküsünün kapasitesi (Ah)
şarj edilmekte olan akünün
kapasitesinden önemli ölçüde
düşük olmamalıdır.
● Kablo uçları izolasyonlu ve kablo
kesiti en az 16 mm 2
, dizel
motorlarda 25 mm 2
, olan marş
ara kablosu kullanın.
● Boşalmış olan araç aküsünü araçtan ayırmayın.
● Gereksiz elektrik tüketicilerini kapatın.
● Takviye çalışması yaptığınız süre içinde araç aküsünün
üzerine eğilmeyin.● Kablo kutup başlarından birisi diğer kablonun kutup başına
değmemelidir.
● Araçlar çalıştırma yardımı esnasında birbirine
değmemelidir.
● El frenini çekin. Şanzımanı rölantiye alın, otomatik
şanzımanda P konumuna alın.
Her iki araç aküsünün artı kutup
koruyucu başlıklarını açın.

284Araç bakımıKablo bağlantı sırası:1. Kırmızı kabloyu yardımcı akünün artı kutbuna bağlayın.
2. Kırmızı kablonun diğer ucunu, boşalmış olan akünün artıkutbuna bağlayın.
3. Siyah kablonun bir ucunu yardımcı akünün eksi kutbuna
bağlayın.
4. Siyah kablonun diğer ucunu, aracınızın motor bölmesindeki bir
araç şasi noktasına bağlayın.
Kabloları motor bölmesinde dönen
parçalara temas etmeyecek şekilde
yerleştirin.
Motorun çalıştırılması: 1. Takviye sağlayan aracın motorunu çalıştırın.
2. Beş dakika sonra diğer aracın motorunu çalıştırın. Aküsü
boşalmış olan araca
birer dakikalık aralıklarla marş
basılmalı ve marş basma 15
saniyeden uzun sürmemelidir.
3. Her iki motoru, kablolar bağlı olarak yaklaşık üç dakika süreyle
rölantide çalıştırın.4. Akım yüklenen araçtaki bir elektrik tüketicisini (örneğin
aydınlatma, arka cam ısıtıcısı)
açın.
5. Kabloları sökerken yukarıdaki işlem sırasının tam tersiniuygulayın.Çekme
Aracın çekilmesi
Kapağı yuvadan ayırın ve aşağıya
doğru çıkarın.
Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 266.

Araç bakımı285
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kullanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.
Direksiyon kilidini açmak ve fren
lambalarının, kornanın ve cam
sileceklerinin çalışmasını sağlamak
için kontağı açın.
Vites kolunu boşa alın. El frenini indirin.
Dikkat
Aracınızın kalkışını yavaşça
yapın. Hızlı ve ani kalkış
yapmayın. Müsaade edilmeyen
yüksek çekme kuvvetleri araca
hasar verebilir.
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha fazla
kuvvet uygulamak gerekir.
Hava sirkülasyon sistemini açın ve
çekici aracın egzoz gazları aracın
içine girmemesi için camları kapatın.
Manuel şanzıman ve tüm tekerlerden tahrik (4X4) sistemine sahip araçlar:
Araç tüm dört lastik zemine temas
halindeyken çekiliyorsa hız ve
mesafe konusunda herhangi bir
kısıtlama yoktur. Eğer sadece bir aks
kaldırılırsa maksimum hız saatte
50 km olmalıdır. Mesafe konusunda
bir kısıtlama yoktur.
Otomatik şanzıman ve tüm
tekerlerden tahrik (4X4) sistemine
sahip araçlar: Araç ön kısımdan
çekilmelidir. Araç tüm tekerleri
zamine temas halinde çekildiğinde
maksimum hız saatte 50 km olmalı ve
çekme mesafesi maksimum 50 km
olmalıdır. Eğer ön aks kaldırılırsa maksimum hız saatte 50 km olmalıdır.
Mesafe konusunda bir kısıtlama
yoktur.
Bir servise başvurun.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı, dış flanşla birlikte girintinin
içine yerleştirin ve kapağı iterek
sabitleyin.
Başka bir aracın çekilmesi
Çekme halkası bandını alttan açın ve
çıkarın.

286Araç bakımıÇekme halkası araç takımları ile
birlikte muhafaza edilir 3 266.
Çekme halkasını vidalayın ve
dayanak noktasına kadar sıkıp yatay
konuma getirin.
Aracın arka alt tarafındaki sabit
halkanın çekme halkası olarak
kullanılmasına kesinlikle müsaade edilmez.
Çekme halatını - daha iyisi bir çekme çubuğunu - halkaya bağlayın.
Çekme halkası sadece araç çekmek
için kullanılmalıdır, araç kurtarma
çalışmalarında kullanılmamalıdır.
Dikkat
Aracınızın kalkışını yavaşça
yapın. Hızlı ve ani kalkış
yapmayın. Müsaade edilmeyen
yüksek çekme kuvvetleri araca
hasar verebilir.
Çekme işleminin ardından çekme
halkasını çıkarın.
Kapağı, üst flanşla birlikte girintinin
içine yerleştirin ve kapağı iterek
sabitleyin.
Araç bakımı
Dış bakım
Kilitler Kapı kilitleri fabrika tarafından yüksekdeğerli bir kilit silindir yağı ile
greslenmiştir. Buz çözücü maddeleri
sadece mecbur kalınan durumlarda
kullanın, çünkü kapı kilit yağlarını gideren bir etkisi vardır ve kilitlerin
çalışmasını etkiler. Buz çözücü bir
madde kullandıktan sonra kapı
kilitlerinin bir servis tarafından
yeniden greslenmesini sağlayın.
Yıkama Aracınızın boyası çevre
koşullarından etkilenir. Aracınızı
düzenli olarak yıkayın ve pasta cila
uygulayın. Araç yıkama tesislerini kullandığınız zaman, yıkamadan
sonra pasta cila programına sahip bir
servisi seçin.
Kuş pisliği, ölü haşarat, reçine, polen
tozu ve benzeri nesneler boyaya
nüfuz eden zararlı maddeler
