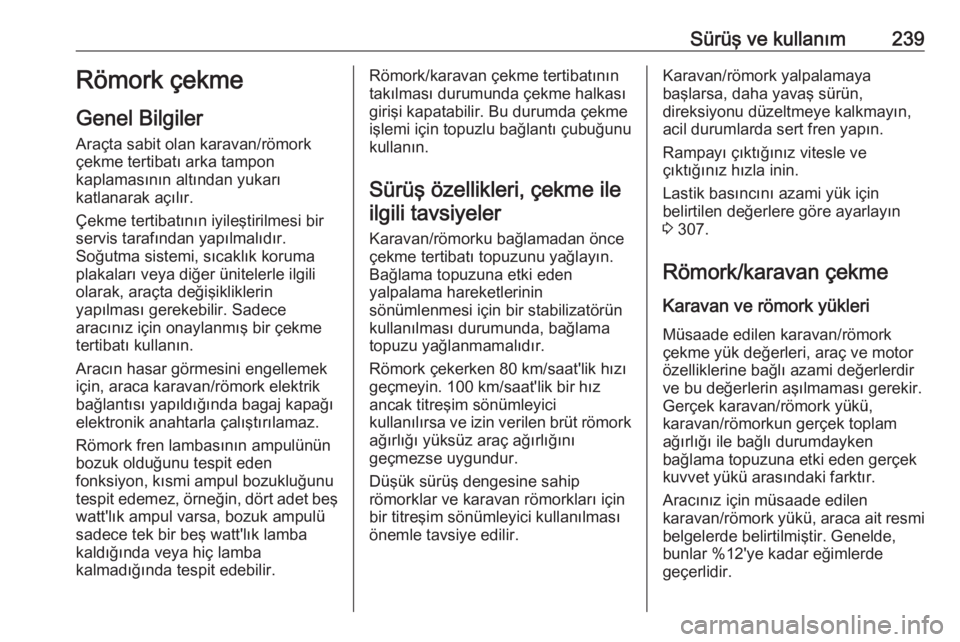

Sürüş ve kullanım239Römork çekme
Genel Bilgiler
Araçta sabit olan karavan/römork
çekme tertibatı arka tampon
kaplamasının altından yukarı
katlanarak açılır.
Çekme tertibatının iyileştirilmesi bir
servis tarafından yapılmalıdır.
Soğutma sistemi, sıcaklık koruma
plakaları veya diğer ünitelerle ilgili
olarak, araçta değişikliklerin
yapılması gerekebilir. Sadece
aracınız için onaylanmış bir çekme
tertibatı kullanın.
Aracın hasar görmesini engellemek
için, araca karavan/römork elektrik
bağlantısı yapıldığında bagaj kapağı
elektronik anahtarla çalıştırılamaz.
Römork fren lambasının ampulünün
bozuk olduğunu tespit eden
fonksiyon, kısmi ampul bozukluğunu
tespit edemez, örneğin, dört adet beş
watt'lık ampul varsa, bozuk ampulü
sadece tek bir beş watt'lık lamba
kaldığında veya hiç lamba
kalmadığında tespit edebilir.Römork/karavan çekme tertibatının
takılması durumunda çekme halkası
girişi kapatabilir. Bu durumda çekme
işlemi için topuzlu bağlantı çubuğunu
kullanın.
Sürüş özellikleri, çekme ile ilgili tavsiyeler
Karavan/römorku bağlamadan önce
çekme tertibatı topuzunu yağlayın.
Bağlama topuzuna etki eden
yalpalama hareketlerinin
sönümlenmesi için bir stabilizatörün
kullanılması durumunda, bağlama
topuzu yağlanmamalıdır.
Römork çekerken 80 km/saat'lik hızı
geçmeyin. 100 km/saat'lik bir hız
ancak titreşim sönümleyici
kullanılırsa ve izin verilen brüt römork ağırlığı yüksüz araç ağırlığını
geçmezse uygundur.
Düşük sürüş dengesine sahip
römorklar ve karavan römorkları için
bir titreşim sönümleyici kullanılması
önemle tavsiye edilir.Karavan/römork yalpalamaya
başlarsa, daha yavaş sürün,
direksiyonu düzeltmeye kalkmayın,
acil durumlarda sert fren yapın.
Rampayı çıktığınız vitesle ve
çıktığınız hızla inin.
Lastik basıncını azami yük için
belirtilen değerlere göre ayarlayın
3 307.
Römork/karavan çekme
Karavan ve römork yükleri Müsaade edilen karavan/römork
çekme yük değerleri, araç ve motor özelliklerine bağlı azami değerlerdir
ve bu değerlerin aşılmaması gerekir. Gerçek karavan/römork yükü,
karavan/römorkun gerçek toplam
ağırlığı ile bağlı durumdayken
bağlama topuzuna etki eden gerçek
kuvvet yükü arasındaki farktır.
Aracınız için müsaade edilen
karavan/römork yükü, araca ait resmi
belgelerde belirtilmiştir. Genelde,
bunlar %12'ye kadar eğimlerde
geçerlidir.

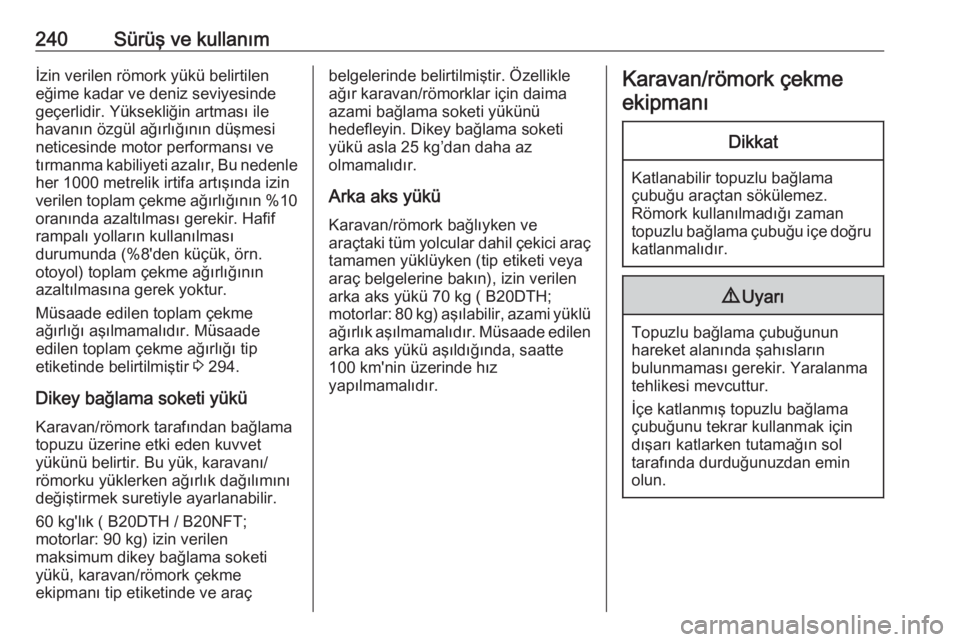

240Sürüş ve kullanımİzin verilen römork yükü belirtilen
eğime kadar ve deniz seviyesinde
geçerlidir. Yüksekliğin artması ile
havanın özgül ağırlığının düşmesi
neticesinde motor performansı ve
tırmanma kabiliyeti azalır, Bu nedenle her 1000 metrelik irtifa artışında izin
verilen toplam çekme ağırlığının %10 oranında azaltılması gerekir. Hafif
rampalı yolların kullanılması
durumunda (%8'den küçük, örn.
otoyol) toplam çekme ağırlığının
azaltılmasına gerek yoktur.
Müsaade edilen toplam çekme
ağırlığı aşılmamalıdır. Müsaade
edilen toplam çekme ağırlığı tip
etiketinde belirtilmiştir 3 294.
Dikey bağlama soketi yükü
Karavan/römork tarafından bağlama topuzu üzerine etki eden kuvvet
yükünü belirtir. Bu yük, karavanı/
römorku yüklerken ağırlık dağılımını
değiştirmek suretiyle ayarlanabilir.
60 kg'lık ( B20DTH / B20NFT;
motorlar: 90 kg) izin verilen
maksimum dikey bağlama soketi
yükü, karavan/römork çekme
ekipmanı tip etiketinde ve araçbelgelerinde belirtilmiştir. Özellikle ağır karavan/römorklar için daimaazami bağlama soketi yükünü
hedefleyin. Dikey bağlama soketi
yükü asla 25 kg’dan daha az
olmamalıdır.
Arka aks yükü
Karavan/römork bağlıyken ve
araçtaki tüm yolcular dahil çekici araç
tamamen yüklüyken (tip etiketi veya
araç belgelerine bakın), izin verilen
arka aks yükü 70 kg ( B20DTH;
motorlar: 80 kg) aşılabilir, azami yüklü ağırlık aşılmamalıdır. Müsaade edilen arka aks yükü aşıldığında, saatte
100 km'nin üzerinde hız
yapılmamalıdır.Karavan/römork çekme
ekipmanıDikkat
Katlanabilir topuzlu bağlama çubuğu araçtan sökülemez.
Römork kullanılmadığı zaman
topuzlu bağlama çubuğu içe doğru katlanmalıdır.
9 Uyarı
Topuzlu bağlama çubuğunun
hareket alanında şahısların
bulunmaması gerekir. Yaralanma
tehlikesi mevcuttur.
İçe katlanmış topuzlu bağlama
çubuğunu tekrar kullanmak için
dışarı katlarken tutamağın sol
tarafında durduğunuzdan emin
olun.

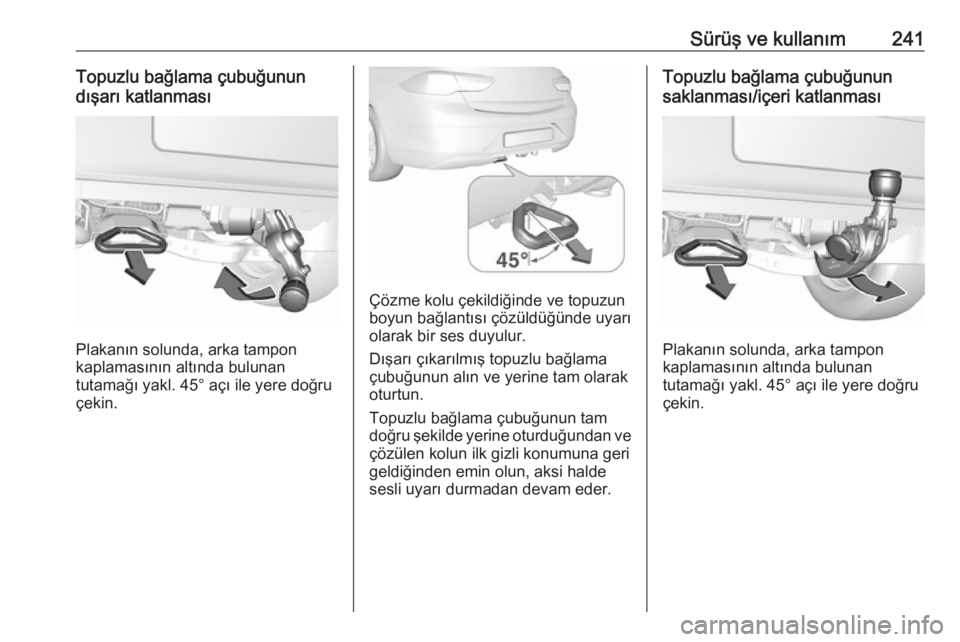

Sürüş ve kullanım241Topuzlu bağlama çubuğunun
dışarı katlanması
Plakanın solunda, arka tampon
kaplamasının altında bulunan
tutamağı yakl. 45° açı ile yere doğru
çekin.
Çözme kolu çekildiğinde ve topuzun boyun bağlantısı çözüldüğünde uyarıolarak bir ses duyulur.
Dışarı çıkarılmış topuzlu bağlama çubuğunun alın ve yerine tam olarak
oturtun.
Topuzlu bağlama çubuğunun tam
doğru şekilde yerine oturduğundan ve çözülen kolun ilk gizli konumuna geri
geldiğinden emin olun, aksi halde
sesli uyarı durmadan devam eder.
Topuzlu bağlama çubuğunun
saklanması/içeri katlanması
Plakanın solunda, arka tampon
kaplamasının altında bulunan
tutamağı yakl. 45° açı ile yere doğru
çekin.

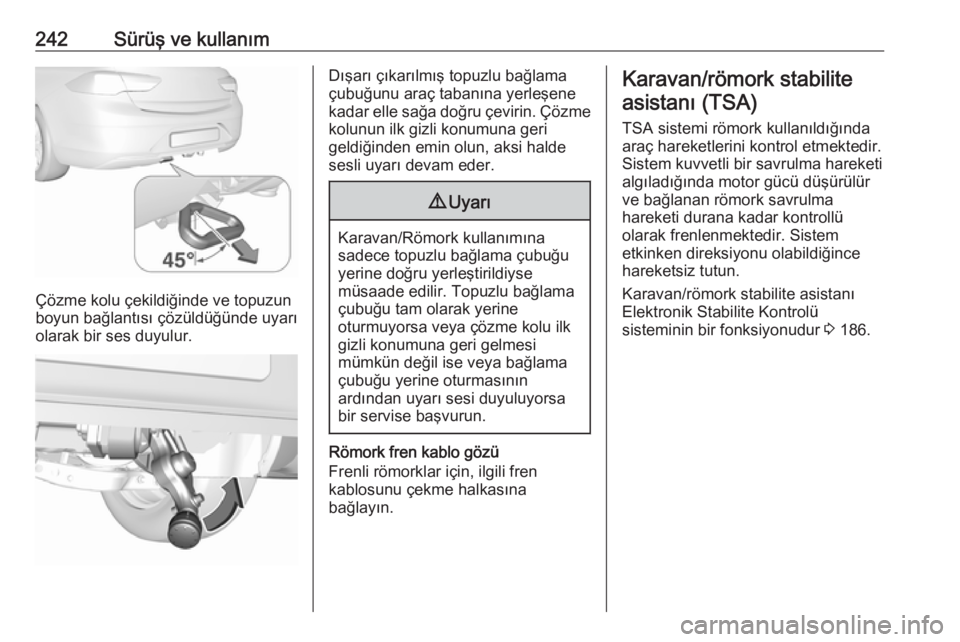

242Sürüş ve kullanım
Çözme kolu çekildiğinde ve topuzun
boyun bağlantısı çözüldüğünde uyarı olarak bir ses duyulur.
Dışarı çıkarılmış topuzlu bağlama
çubuğunu araç tabanına yerleşene
kadar elle sağa doğru çevirin. Çözme
kolunun ilk gizli konumuna geri
geldiğinden emin olun, aksi halde
sesli uyarı devam eder.9 Uyarı
Karavan/Römork kullanımına
sadece topuzlu bağlama çubuğu
yerine doğru yerleştirildiyse
müsaade edilir. Topuzlu bağlama
çubuğu tam olarak yerine
oturmuyorsa veya çözme kolu ilk
gizli konumuna geri gelmesi
mümkün değil ise veya bağlama
çubuğu yerine oturmasının
ardından uyarı sesi duyuluyorsa
bir servise başvurun.
Römork fren kablo gözü
Frenli römorklar için, ilgili fren
kablosunu çekme halkasına
bağlayın.
Karavan/römork stabilite
asistanı (TSA)
TSA sistemi römork kullanıldığında
araç hareketlerini kontrol etmektedir.
Sistem kuvvetli bir savrulma hareketi
algıladığında motor gücü düşürülür
ve bağlanan römork savrulma
hareketi durana kadar kontrollü
olarak frenlenmektedir. Sistem
etkinken direksiyonu olabildiğince
hareketsiz tutun.
Karavan/römork stabilite asistanı
Elektronik Stabilite Kontrolü
sisteminin bir fonksiyonudur 3 186.

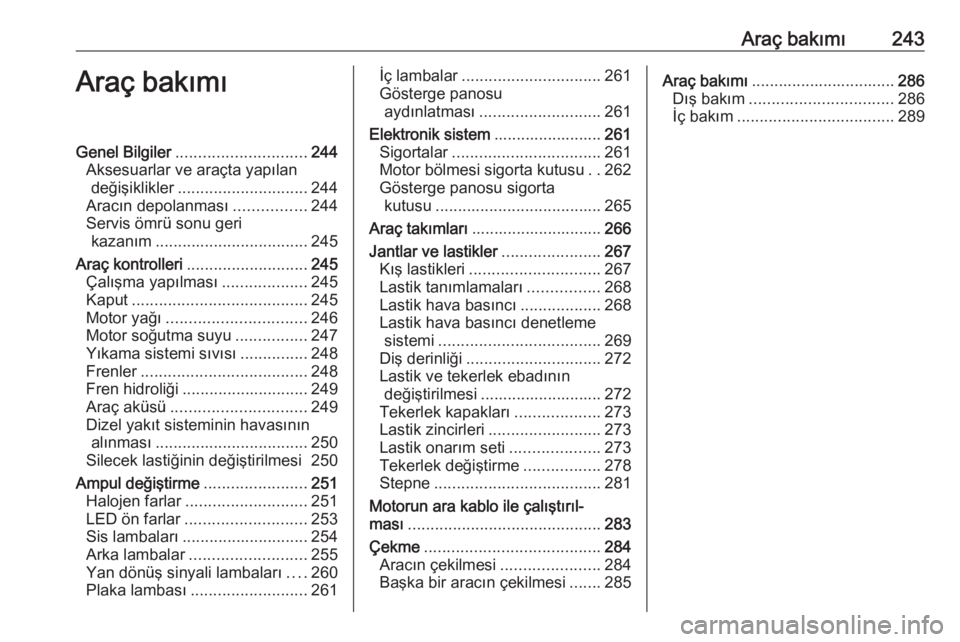

Araç bakımı243Araç bakımıGenel Bilgiler............................. 244
Aksesuarlar ve araçta yapılan değişiklikler ............................. 244
Aracın depolanması ................244
Servis ömrü sonu geri kazanım .................................. 245
Araç kontrolleri ........................... 245
Çalışma yapılması ...................245
Kaput ....................................... 245
Motor yağı ............................... 246
Motor soğutma suyu ................247
Yıkama sistemi sıvısı ...............248
Frenler ..................................... 248
Fren hidroliği ............................ 249
Araç aküsü .............................. 249
Dizel yakıt sisteminin havasının alınması .................................. 250
Silecek lastiğinin değiştirilmesi 250
Ampul değiştirme .......................251
Halojen farlar ........................... 251
LED ön farlar ........................... 253
Sis lambaları ............................ 254
Arka lambalar .......................... 255
Yan dönüş sinyali lambaları ....260
Plaka lambası .......................... 261İç lambalar............................... 261
Gösterge panosu aydınlatması ........................... 261
Elektronik sistem ........................261
Sigortalar ................................. 261
Motor bölmesi sigorta kutusu ..262
Gösterge panosu sigorta kutusu ..................................... 265
Araç takımları ............................. 266
Jantlar ve lastikler ......................267
Kış lastikleri ............................. 267
Lastik tanımlamaları ................268
Lastik hava basıncı ..................268
Lastik hava basıncı denetleme sistemi .................................... 269
Diş derinliği .............................. 272
Lastik ve tekerlek ebadının değiştirilmesi ........................... 272
Tekerlek kapakları ...................273
Lastik zincirleri ......................... 273
Lastik onarım seti ....................273
Tekerlek değiştirme .................278
Stepne ..................................... 281
Motorun ara kablo ile çalıştırıl‐
ması ........................................... 283
Çekme ....................................... 284
Aracın çekilmesi ......................284
Başka bir aracın çekilmesi .......285Araç bakımı ................................ 286
Dış bakım ................................ 286
İç bakım ................................... 289

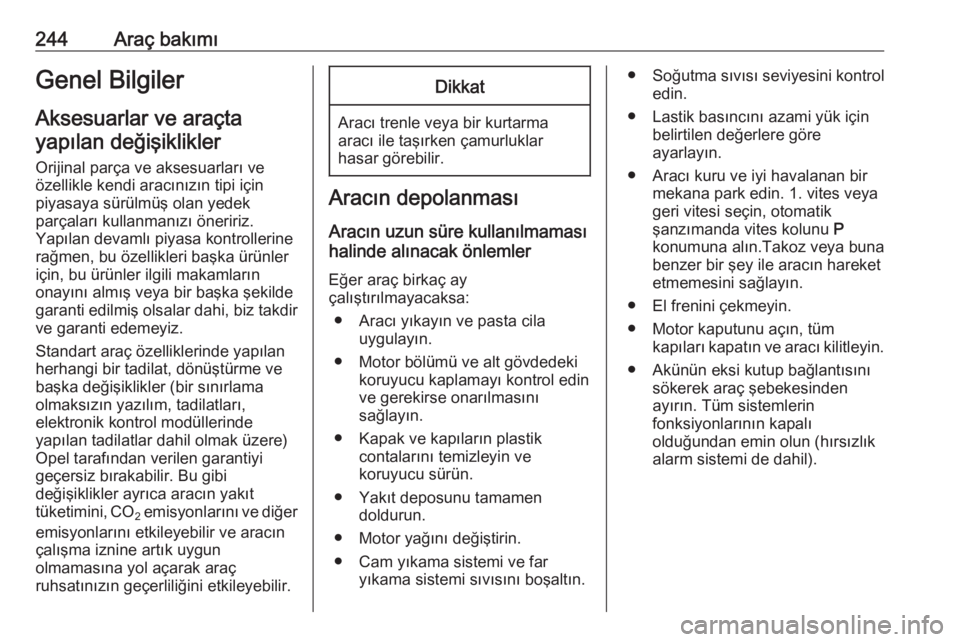

244Araç bakımıGenel BilgilerAksesuarlar ve araçtayapılan değişiklikler
Orijinal parça ve aksesuarları ve
özellikle kendi aracınızın tipi için
piyasaya sürülmüş olan yedek
parçaları kullanmanızı öneririz.
Yapılan devamlı piyasa kontrollerine
rağmen, bu özellikleri başka ürünler
için, bu ürünler ilgili makamların
onayını almış veya bir başka şekilde
garanti edilmiş olsalar dahi, biz takdir
ve garanti edemeyiz.
Standart araç özelliklerinde yapılan
herhangi bir tadilat, dönüştürme ve
başka değişiklikler (bir sınırlama
olmaksızın yazılım, tadilatları,
elektronik kontrol modüllerinde
yapılan tadilatlar dahil olmak üzere)
Opel tarafından verilen garantiyi
geçersiz bırakabilir. Bu gibi
değişiklikler ayrıca aracın yakıt
tüketimini, CO 2 emisyonlarını ve diğer
emisyonlarını etkileyebilir ve aracın
çalışma iznine artık uygun
olmamasına yol açarak araç
ruhsatınızın geçerliliğini etkileyebilir.Dikkat
Aracı trenle veya bir kurtarma aracı ile taşırken çamurluklar
hasar görebilir.
Aracın depolanması
Aracın uzun süre kullanılmaması
halinde alınacak önlemler
Eğer araç birkaç ay
çalıştırılmayacaksa:
● Aracı yıkayın ve pasta cila uygulayın.
● Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin
ve gerekirse onarılmasını
sağlayın.
● Kapak ve kapıların plastik contalarını temizleyin ve
koruyucu sürün.
● Yakıt deposunu tamamen doldurun.
● Motor yağını değiştirin.
● Cam yıkama sistemi ve far yıkama sistemi sıvısını boşaltın.
●Soğutma sıvısı seviyesini kontrol
edin.
● Lastik basıncını azami yük için belirtilen değerlere göre
ayarlayın.
● Aracı kuru ve iyi havalanan bir mekana park edin. 1. vites veya
geri vitesi seçin, otomatik
şanzımanda vites kolunu P
konumuna alın.Takoz veya buna
benzer bir şey ile aracın hareket
etmemesini sağlayın.
● El frenini çekmeyin.
● Motor kaputunu açın, tüm kapıları kapatın ve aracı kilitleyin.
● Akünün eksi kutup bağlantısını sökerek araç şebekesinden
ayırın. Tüm sistemlerin
fonksiyonlarının kapalı
olduğundan emin olun (hırsızlık
alarm sistemi de dahil).

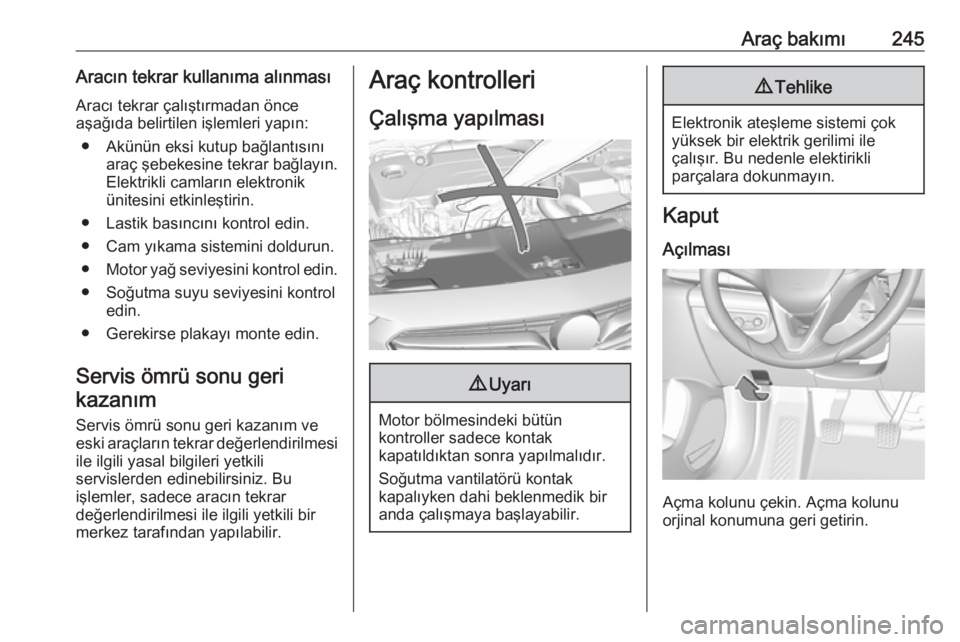

Araç bakımı245Aracın tekrar kullanıma alınmasıAracı tekrar çalıştırmadan önce
aşağıda belirtilen işlemleri yapın:
● Akünün eksi kutup bağlantısını araç şebekesine tekrar bağlayın.
Elektrikli camların elektronik
ünitesini etkinleştirin.
● Lastik basıncını kontrol edin. ● Cam yıkama sistemini doldurun.
● Motor yağ seviyesini kontrol edin.
● Soğutma suyu seviyesini kontrol edin.
● Gerekirse plakayı monte edin.
Servis ömrü sonu geri kazanım
Servis ömrü sonu geri kazanım ve eski araçların tekrar değerlendirilmesi ile ilgili yasal bilgileri yetkili
servislerden edinebilirsiniz. Bu
işlemler, sadece aracın tekrar
değerlendirilmesi ile ilgili yetkili bir
merkez tarafından yapılabilir.Araç kontrolleri
Çalışma yapılması9 Uyarı
Motor bölmesindeki bütün
kontroller sadece kontak
kapatıldıktan sonra yapılmalıdır.
Soğutma vantilatörü kontak
kapalıyken dahi beklenmedik bir
anda çalışmaya başlayabilir.
9 Tehlike
Elektronik ateşleme sistemi çok
yüksek bir elektrik gerilimi ile
çalışır. Bu nedenle elektirikli
parçalara dokunmayın.
Kaput
Açılması
Açma kolunu çekin. Açma kolunu
orjinal konumuna geri getirin.

246Araç bakımı

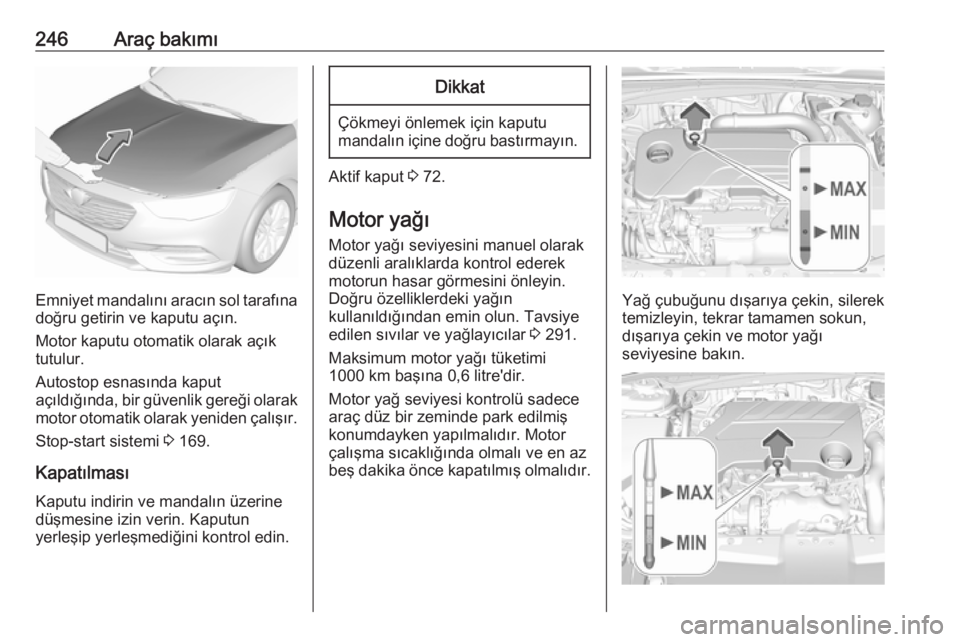

Emniyet mandalını aracın sol tarafına
doğru getirin ve kaputu açın.
Motor kaputu otomatik olarak açık
tutulur.
Autostop esnasında kaput
açıldığında, bir güvenlik gereği olarak motor otomatik olarak yeniden çalışır.
Stop-start sistemi 3 169.
Kapatılması Kaputu indirin ve mandalın üzerine
düşmesine izin verin. Kaputun
yerleşip yerleşmediğini kontrol edin.
Dikkat
Çökmeyi önlemek için kaputu mandalın içine doğru bastırmayın.
Aktif kaput 3 72.
Motor yağı Motor yağı seviyesini manuel olarakdüzenli aralıklarda kontrol ederek
motorun hasar görmesini önleyin.
Doğru özelliklerdeki yağın
kullanıldığından emin olun. Tavsiye
edilen sıvılar ve yağlayıcılar 3 291.
Maksimum motor yağı tüketimi
1000 km başına 0,6 litre'dir.
Motor yağ seviyesi kontrolü sadece
araç düz bir zeminde park edilmiş
konumdayken yapılmalıdır. Motor
çalışma sıcaklığında olmalı ve en az
beş dakika önce kapatılmış olmalıdır.
Yağ çubuğunu dışarıya çekin, silerek
temizleyin, tekrar tamamen sokun,
dışarıya çekin ve motor yağı
seviyesine bakın.
