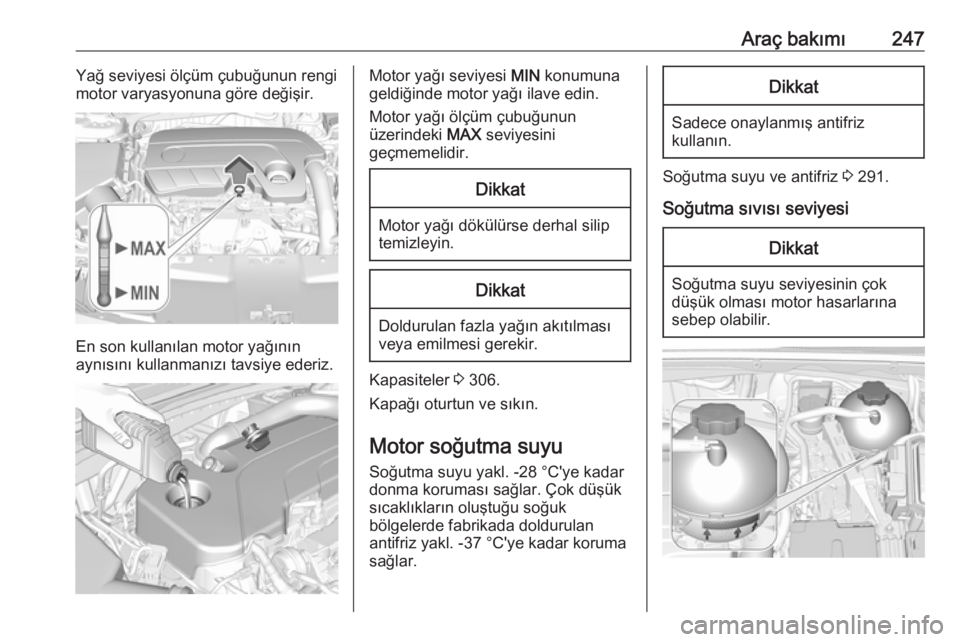

Araç bakımı247Yağ seviyesi ölçüm çubuğunun rengi
motor varyasyonuna göre değişir.
En son kullanılan motor yağının
aynısını kullanmanızı tavsiye ederiz.
Motor yağı seviyesi MIN konumuna
geldiğinde motor yağı ilave edin.
Motor yağı ölçüm çubuğunun
üzerindeki MAX seviyesini
geçmemelidir.Dikkat
Motor yağı dökülürse derhal silip
temizleyin.
Dikkat
Doldurulan fazla yağın akıtılması
veya emilmesi gerekir.
Kapasiteler 3 306.
Kapağı oturtun ve sıkın.
Motor soğutma suyu Soğutma suyu yakl. -28 °C'ye kadar
donma koruması sağlar. Çok düşük
sıcaklıkların oluştuğu soğuk
bölgelerde fabrikada doldurulan
antifriz yakl. -37 °C'ye kadar koruma
sağlar.
Dikkat
Sadece onaylanmış antifriz
kullanın.
Soğutma suyu ve antifriz 3 291.
Soğutma sıvısı seviyesi
Dikkat
Soğutma suyu seviyesinin çok
düşük olması motor hasarlarına
sebep olabilir.

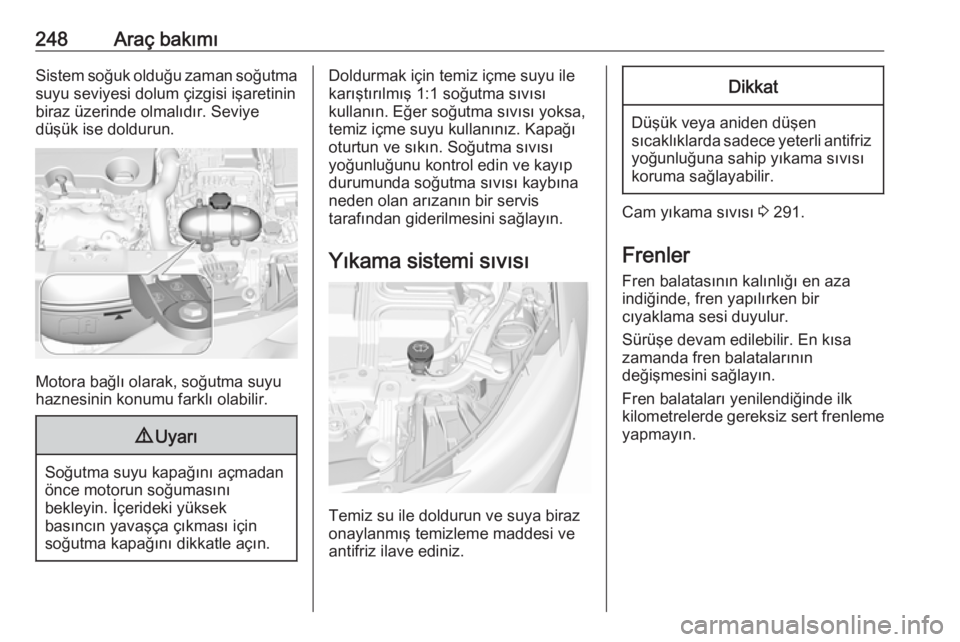

248Araç bakımıSistem soğuk olduğu zaman soğutmasuyu seviyesi dolum çizgisi işaretinin
biraz üzerinde olmalıdır. Seviye
düşük ise doldurun.
Motora bağlı olarak, soğutma suyu
haznesinin konumu farklı olabilir.
9 Uyarı
Soğutma suyu kapağını açmadan
önce motorun soğumasını
bekleyin. İçerideki yüksek
basıncın yavaşça çıkması için
soğutma kapağını dikkatle açın.
Doldurmak için temiz içme suyu ile
karıştırılmış 1:1 soğutma sıvısı
kullanın. Eğer soğutma sıvısı yoksa,
temiz içme suyu kullanınız. Kapağı
oturtun ve sıkın. Soğutma sıvısı
yoğunluğunu kontrol edin ve kayıp
durumunda soğutma sıvısı kaybına
neden olan arızanın bir servis
tarafından giderilmesini sağlayın.
Yıkama sistemi sıvısı
Temiz su ile doldurun ve suya biraz
onaylanmış temizleme maddesi ve antifriz ilave ediniz.
Dikkat
Düşük veya aniden düşen
sıcaklıklarda sadece yeterli antifriz yoğunluğuna sahip yıkama sıvısıkoruma sağlayabilir.
Cam yıkama sıvısı 3 291.
Frenler
Fren balatasının kalınlığı en aza
indiğinde, fren yapılırken bir
cıyaklama sesi duyulur.
Sürüşe devam edilebilir. En kısa
zamanda fren balatalarının
değişmesini sağlayın.
Fren balataları yenilendiğinde ilk
kilometrelerde gereksiz sert frenleme yapmayın.

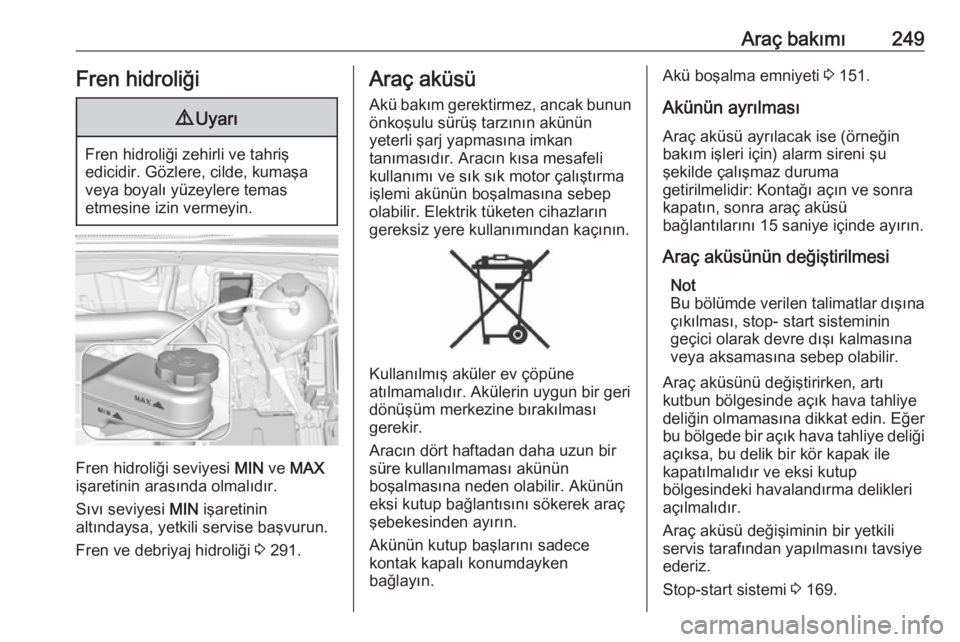

Araç bakımı249Fren hidroliği9Uyarı
Fren hidroliği zehirli ve tahriş
edicidir. Gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin.
Fren hidroliği seviyesi MIN ve MAX
işaretinin arasında olmalıdır.
Sıvı seviyesi MIN işaretinin
altındaysa, yetkili servise başvurun.
Fren ve debriyaj hidroliği 3 291.
Araç aküsü
Akü bakım gerektirmez, ancak bunun
önkoşulu sürüş tarzının akünün
yeterli şarj yapmasına imkan
tanımasıdır. Aracın kısa mesafeli
kullanımı ve sık sık motor çalıştırma
işlemi akünün boşalmasına sebep
olabilir. Elektrik tüketen cihazların
gereksiz yere kullanımından kaçının.
Kullanılmış aküler ev çöpüne
atılmamalıdır. Akülerin uygun bir geri
dönüşüm merkezine bırakılması
gerekir.
Aracın dört haftadan daha uzun bir
süre kullanılmaması akünün
boşalmasına neden olabilir. Akünün
eksi kutup bağlantısını sökerek araç
şebekesinden ayırın.
Akünün kutup başlarını sadece
kontak kapalı konumdayken
bağlayın.
Akü boşalma emniyeti 3 151.
Akünün ayrılması Araç aküsü ayrılacak ise (örneğin
bakım işleri için) alarm sireni şu
şekilde çalışmaz duruma
getirilmelidir: Kontağı açın ve sonra
kapatın, sonra araç aküsü
bağlantılarını 15 saniye içinde ayırın.
Araç aküsünün değiştirilmesi Not
Bu bölümde verilen talimatlar dışına
çıkılması, stop- start sisteminin
geçici olarak devre dışı kalmasına
veya aksamasına sebep olabilir.
Araç aküsünü değiştirirken, artı
kutbun bölgesinde açık hava tahliye
deliğin olmamasına dikkat edin. Eğer
bu bölgede bir açık hava tahliye deliği açıksa, bu delik bir kör kapak ile
kapatılmalıdır ve eksi kutup
bölgesindeki havalandırma delikleri
açılmalıdır.
Araç aküsü değişiminin bir yetkili
servis tarafından yapılmasını tavsiye
ederiz.
Stop-start sistemi 3 169.

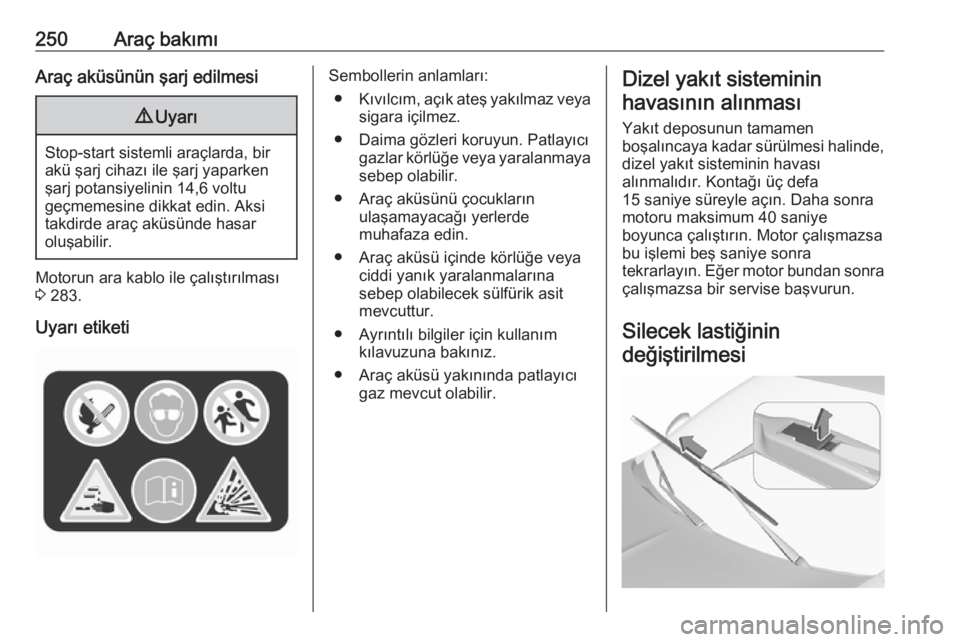

250Araç bakımıAraç aküsünün şarj edilmesi9Uyarı
Stop-start sistemli araçlarda, bir
akü şarj cihazı ile şarj yaparken
şarj potansiyelinin 14,6 voltu
geçmemesine dikkat edin. Aksi
takdirde araç aküsünde hasar
oluşabilir.
Motorun ara kablo ile çalıştırılması
3 283.
Uyarı etiketi
Sembollerin anlamları: ● Kıvılcım, açık ateş yakılmaz veya
sigara içilmez.
● Daima gözleri koruyun. Patlayıcı gazlar körlüğe veya yaralanmaya
sebep olabilir.
● Araç aküsünü çocukların ulaşamayacağı yerlerde
muhafaza edin.
● Araç aküsü içinde körlüğe veya ciddi yanık yaralanmalarına
sebep olabilecek sülfürik asit
mevcuttur.
● Ayrıntılı bilgiler için kullanım kılavuzuna bakınız.
● Araç aküsü yakınında patlayıcı gaz mevcut olabilir.Dizel yakıt sisteminin
havasının alınması
Yakıt deposunun tamamen
boşalıncaya kadar sürülmesi halinde, dizel yakıt sisteminin havası
alınmalıdır. Kontağı üç defa
15 saniye süreyle açın. Daha sonra
motoru maksimum 40 saniye
boyunca çalıştırın. Motor çalışmazsa
bu işlemi beş saniye sonra
tekrarlayın. Eğer motor bundan sonra
çalışmazsa bir servise başvurun.
Silecek lastiğinin değiştirilmesi

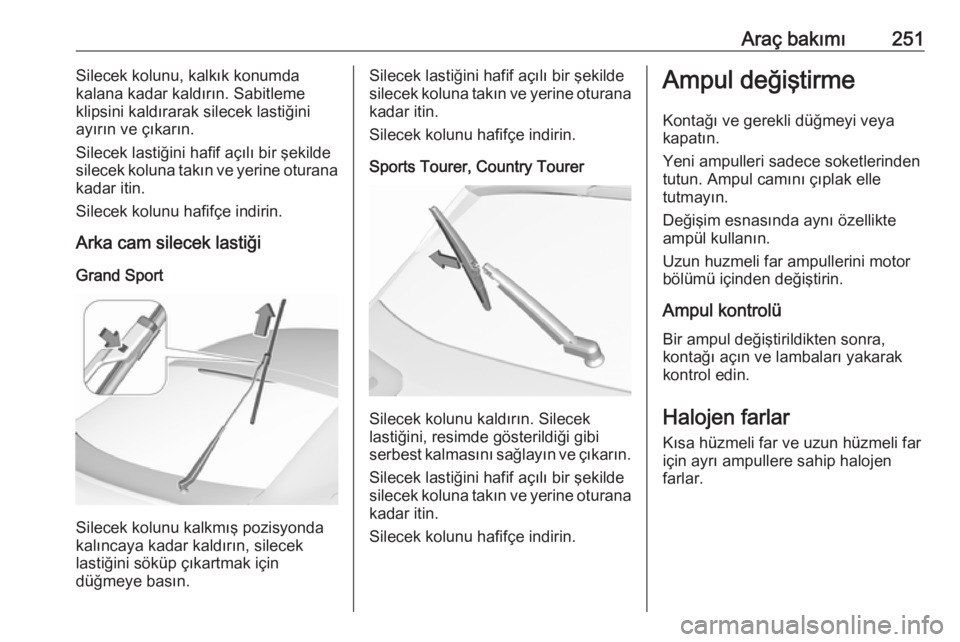

Araç bakımı251Silecek kolunu, kalkık konumda
kalana kadar kaldırın. Sabitleme
klipsini kaldırarak silecek lastiğini
ayırın ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde
silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Arka cam silecek lastiği
Grand Sport
Silecek kolunu kalkmış pozisyonda
kalıncaya kadar kaldırın, silecek
lastiğini söküp çıkartmak için
düğmeye basın.
Silecek lastiğini hafif açılı bir şekilde silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Sports Tourer, Country Tourer
Silecek kolunu kaldırın. Silecek
lastiğini, resimde gösterildiği gibi
serbest kalmasını sağlayın ve çıkarın.
Silecek lastiğini hafif açılı bir şekilde
silecek koluna takın ve yerine oturana
kadar itin.
Silecek kolunu hafifçe indirin.
Ampul değiştirme
Kontağı ve gerekli düğmeyi veya
kapatın.
Yeni ampulleri sadece soketlerinden
tutun. Ampul camını çıplak elle
tutmayın.
Değişim esnasında aynı özellikte
ampül kullanın.
Uzun huzmeli far ampullerini motor
bölümü içinden değiştirin.
Ampul kontrolü
Bir ampul değiştirildikten sonra,
kontağı açın ve lambaları yakarak
kontrol edin.
Halojen farlar Kısa hüzmeli far ve uzun hüzmeli far
için ayrı ampullere sahip halojen
farlar.

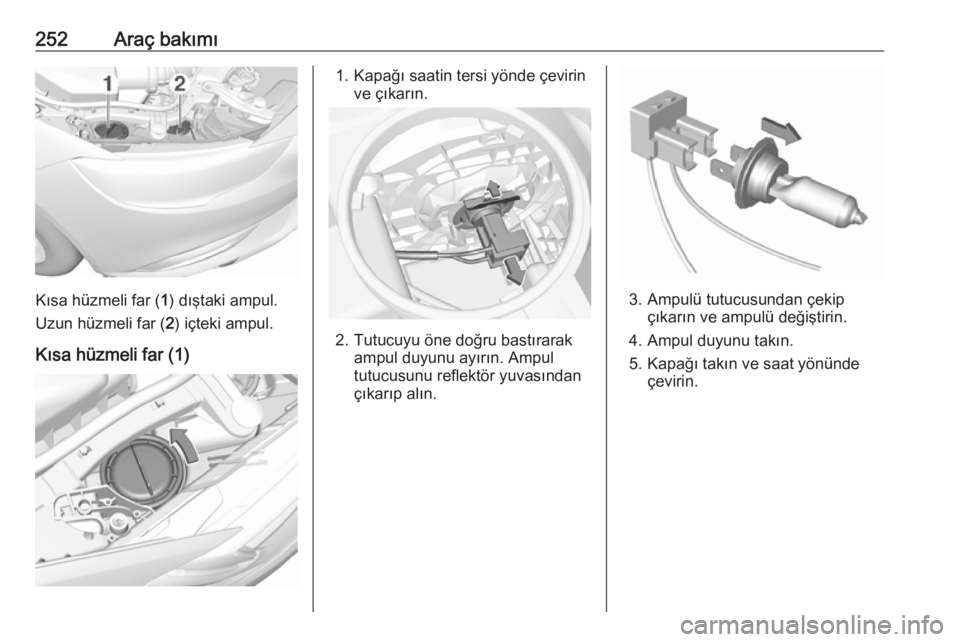

252Araç bakımı
Kısa hüzmeli far (1) dıştaki ampul.
Uzun hüzmeli far ( 2) içteki ampul.
Kısa hüzmeli far (1)
1. Kapağı saatin tersi yönde çevirin ve çıkarın.
2. Tutucuyu öne doğru bastırarakampul duyunu ayırın. Ampul
tutucusunu reflektör yuvasından
çıkarıp alın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul duyunu takın.
5. Kapağı takın ve saat yönünde çevirin.

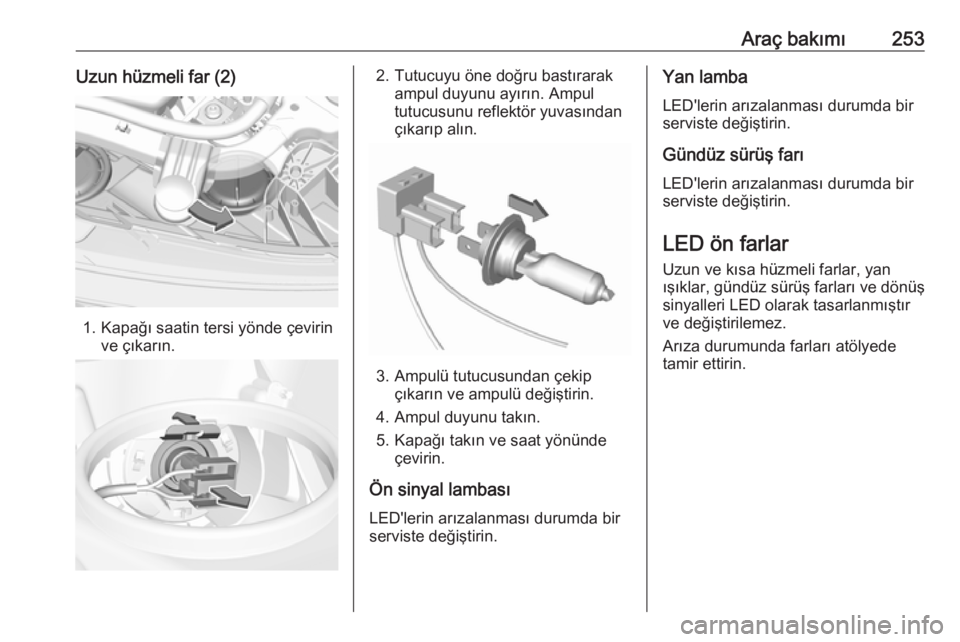

Araç bakımı253Uzun hüzmeli far (2)
1. Kapağı saatin tersi yönde çevirinve çıkarın.
2. Tutucuyu öne doğru bastırarakampul duyunu ayırın. Ampul
tutucusunu reflektör yuvasından
çıkarıp alın.
3. Ampulü tutucusundan çekip çıkarın ve ampulü değiştirin.
4. Ampul duyunu takın.
5. Kapağı takın ve saat yönünde çevirin.
Ön sinyal lambası
LED'lerin arızalanması durumda bir
serviste değiştirin.
Yan lamba
LED'lerin arızalanması durumda bir
serviste değiştirin.
Gündüz sürüş farı LED'lerin arızalanması durumda bir
serviste değiştirin.
LED ön farlar
Uzun ve kısa hüzmeli farlar, yan
ışıklar, gündüz sürüş farları ve dönüş
sinyalleri LED olarak tasarlanmıştır
ve değiştirilemez.
Arıza durumunda farları atölyede
tamir ettirin.

254Araç bakımıSis lambaları1. Grand Sport, Sports Tourer
Kapağı girintisinden bir tornavida
ile çözün ve çıkartın.
Country Tourer
Vidayı açın.
2. Grand Sport, Sports Tourer
Ön plakayı döndürerek çıkarın.
Country Tourer
Çukur yerde bir tornavida
kullanarak ön plakayı dışarıya
zorlayın ön plakayı çıkarın.
3. Üç adet vidayı gevşetin ve lamba grubunu öne doğru çıkarın.
