Задні протитуманні фари
Ліхтар заднього ходу
6. Закріпіть патрон лампи в задньому ліхтарі в зборі.
Встановіть блок ліхтаря на
двері багажного відділення і
закрутіть гвинт зсередини.
Поверніть кришку на місце.
Універсал, Country Tourer
Ліхтар у зборі в кузові
1. Відкрийте кришки викруткою. Відкрутіть та вийміть обидва
гвинти.
2. Обережно вийміть блок заднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.

288Догляд за автомобілем3. Поверніть патрон указівникаповороту проти годинникової
стрілки й вийміть його з ліхтаря
у зборі.
4. Від’єднайте лампу від патрона й
замініть лампу вказівника
повороту на нову.
5. Установіть патрон лампи в ліхтар у зборі.
6. Установіть ліхтар у зборі в кузов
автомобіля й закрутіть гвинти.
Закрийте кришки.
Ліхтар у зборі в дверях багажного
відділення
1. Від'єднайте кришку від дверей
багажного відділення й зніміть
її.

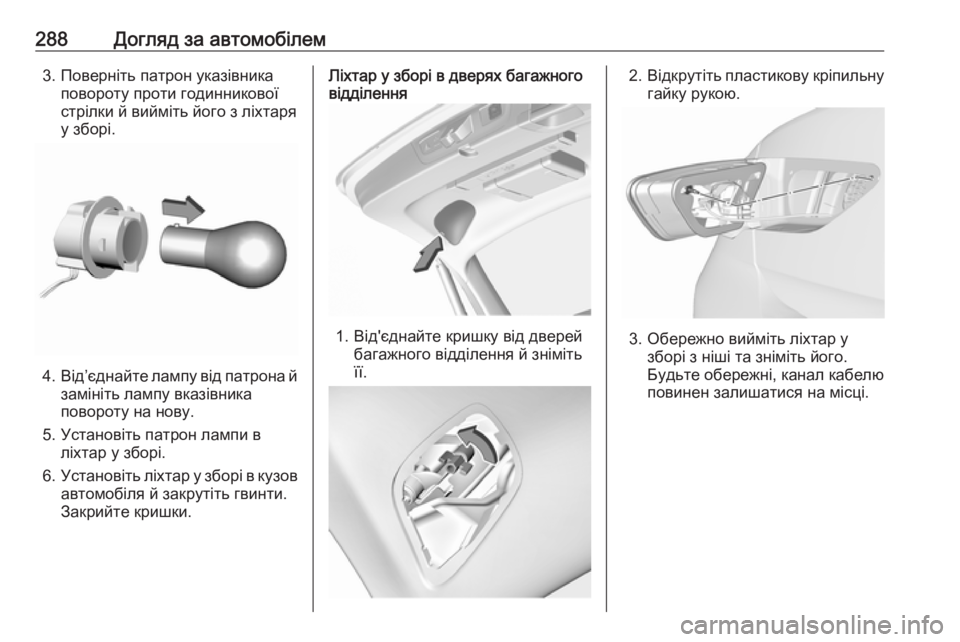

2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
Будьте обережні, канал кабелю
повинен залишатися на місці.

Догляд за автомобілем289
4. Поверніть патрон лампи протигодинникової стрілки та вийміть
його з блоку ліхтаря.

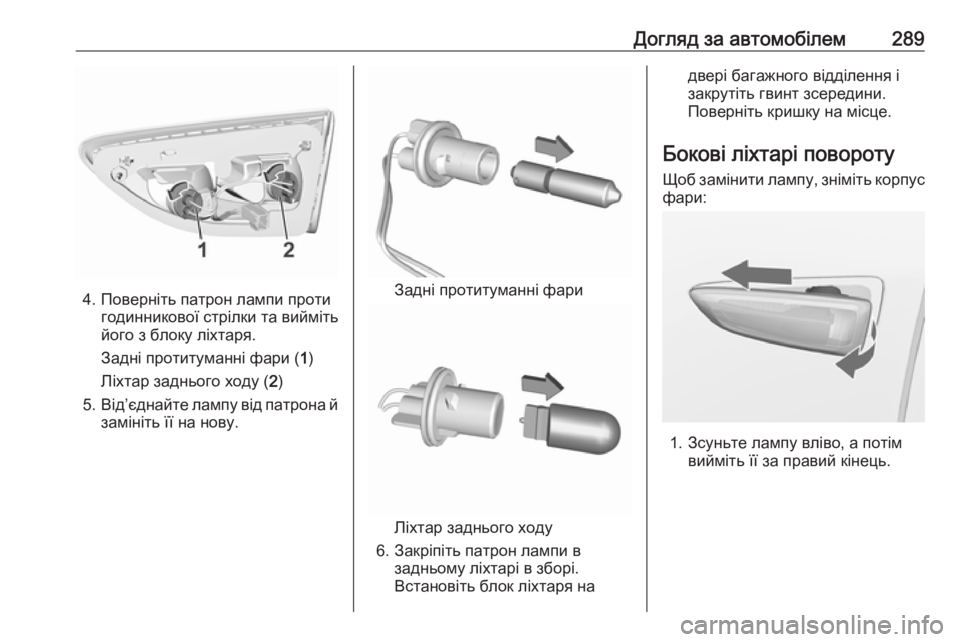

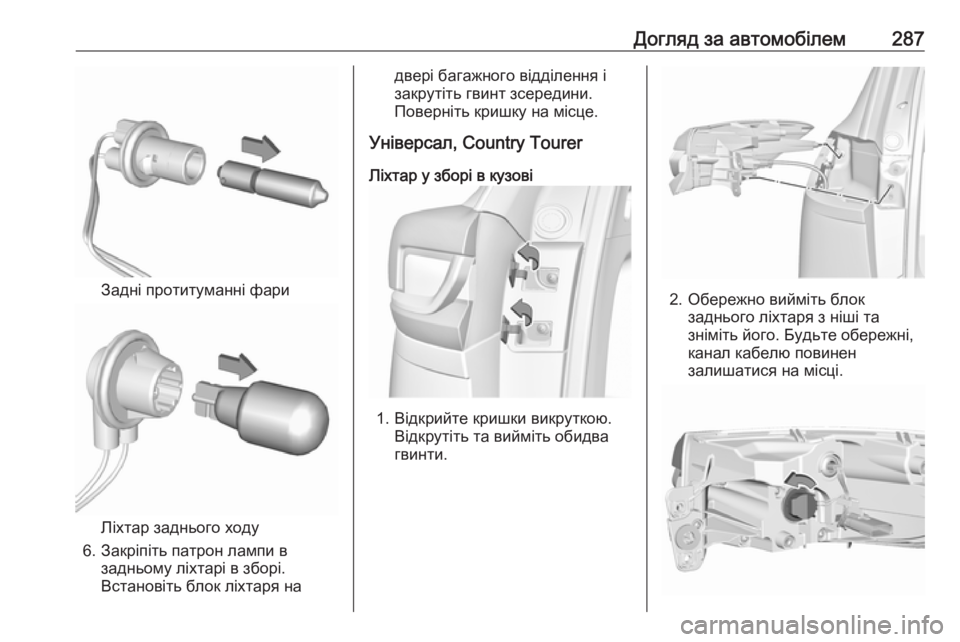

Задні протитуманні фари ( 1)
Ліхтар заднього ходу ( 2)
5. Від’єднайте лампу від патрона й
замініть її на нову.Задні протитуманні фари
Ліхтар заднього ходу
6. Закріпіть патрон лампи в задньому ліхтарі в зборі.
Встановіть блок ліхтаря на
двері багажного відділення і
закрутіть гвинт зсередини.
Поверніть кришку на місце.
Бокові ліхтарі повороту Щоб замінити лампу, зніміть корпус
фари:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.

290Догляд за автомобілем

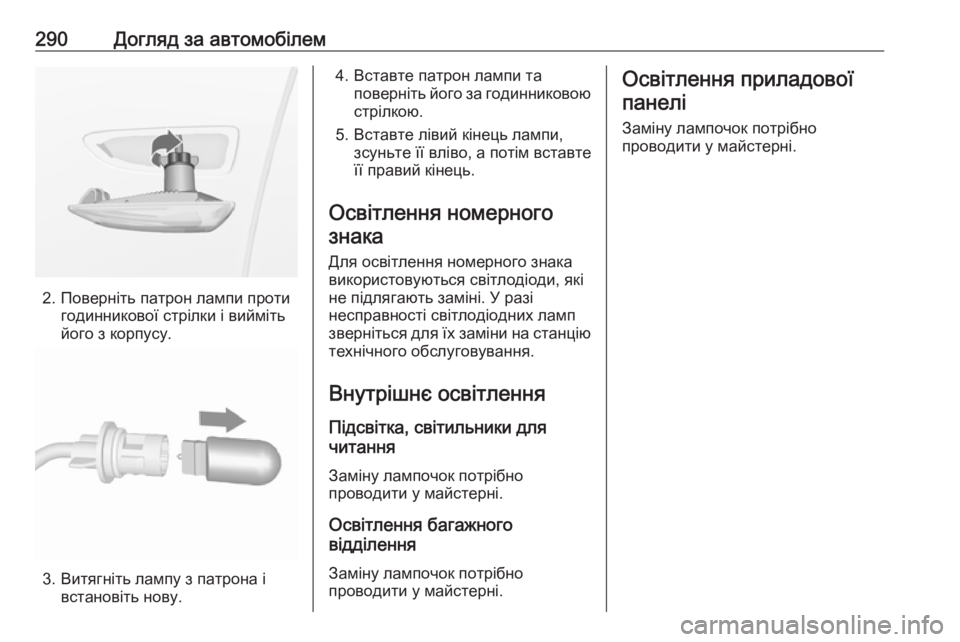

2. Поверніть патрон лампи протигодинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи таповерніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного знака
Для освітлення номерного знака
використовуються світлодіоди, які
не підлягають заміні. У разі
несправності світлодіодних ламп
зверніться для їх заміни на станцію
технічного обслуговування.
Внутрішнє освітлення
Підсвітка, світильники для
читання
Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.Освітлення приладової
панелі
Заміну лампочок потрібно
проводити у майстерні.

Догляд за автомобілем291Електрична система
Запобіжники Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є три коробки
запобіжників:
● моторне відділення● приладова панель
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Окислений запобіжник можна
розпізнати за сплавленим дротом.Обережно
Не замінюйте запобіжник, поки
не буде усунено причина
несправності.
Деякі функції захищені кількома запобіжниками.
Запобіжники можуть бути вставлені

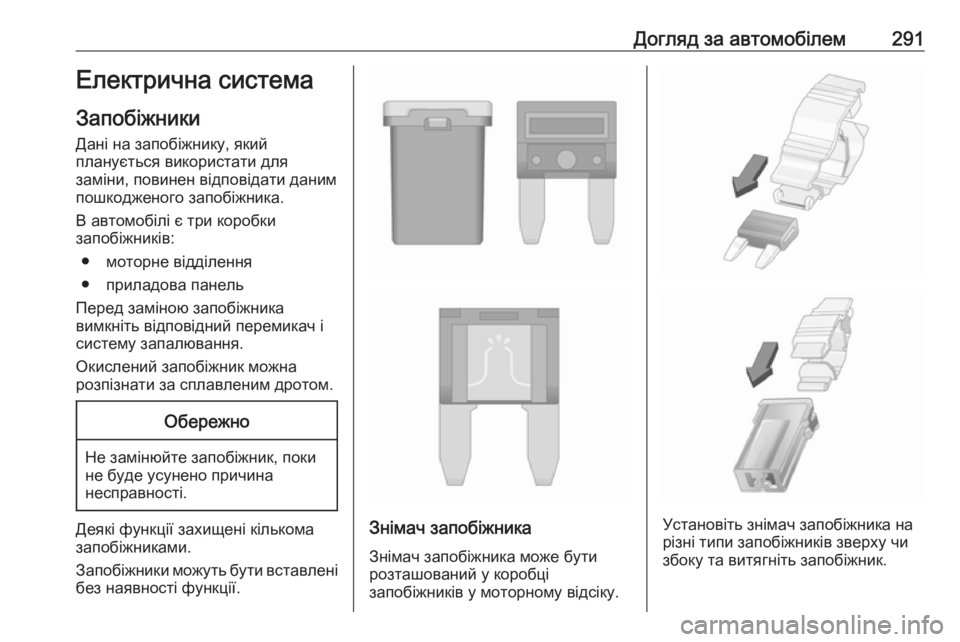

без наявності функції.Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному відсіку.Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.

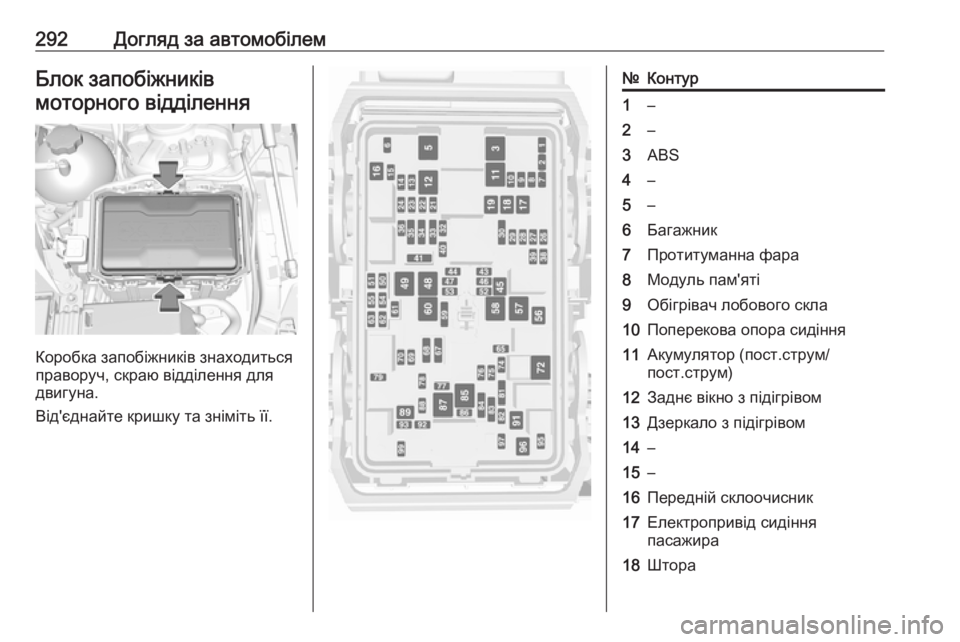

292Догляд за автомобілемБлок запобіжниківмоторного відділення
Коробка запобіжників знаходиться
праворуч, скраю відділення для
двигуна.
Від'єднайте кришку та зніміть її.

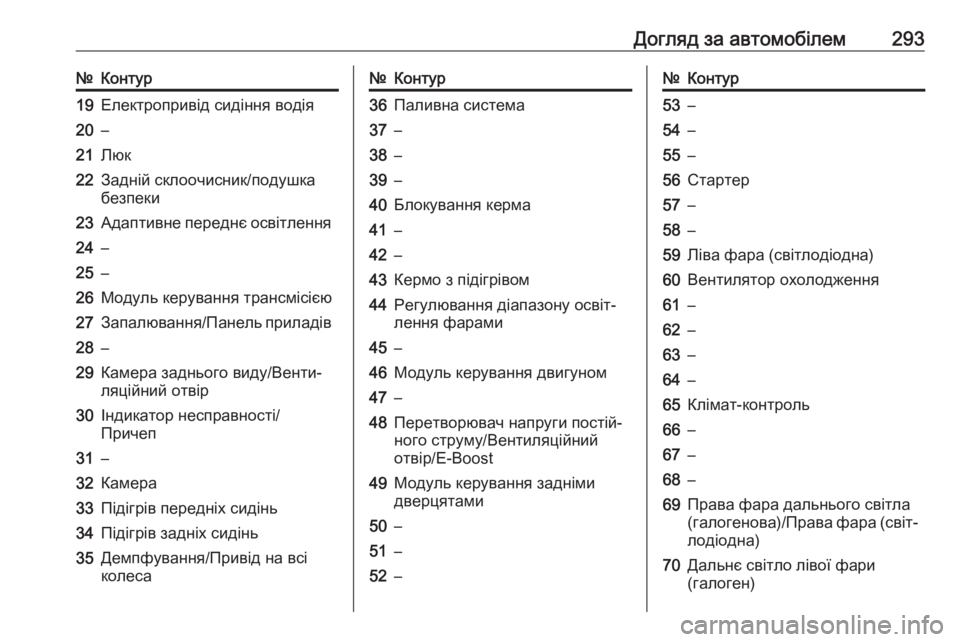

№Контур1–2–3ABS4–5–6Багажник7Протитуманна фара8Модуль пам'яті9Обігрівач лобового скла10Поперекова опора сидіння11Акумулятор (пост.струм/
пост.струм)12Заднє вікно з підігрівом13Дзеркало з підігрівом14–15–16Передній склоочисник17Електропривід сидіння
пасажира18Штора

Догляд за автомобілем293№Контур19Електропривід сидіння водія20–21Люк22Задній склоочисник/подушка
безпеки23Адаптивне переднє освітлення24–25–26Модуль керування трансмісією27Запалювання/Панель приладів28–29Камера заднього виду/Венти‐
ляційний отвір30Індикатор несправності/
Причеп31–32Камера33Підігрів передніх сидінь34Підігрів задніх сидінь35Демпфування/Привід на всі
колеса№Контур36Паливна система37–38–39–40Блокування керма41–42–43Кермо з підігрівом44Регулювання діапазону освіт‐
лення фарами45–46Модуль керування двигуном47–48Перетворювач напруги постій‐
ного струму/Вентиляційний
отвір/E-Boost49Модуль керування задніми
дверцятами50–51–52–№Контур53–54–55–56Стартер57–58–59Ліва фара (світлодіодна)60Вентилятор охолодження61–62–63–64–65Клімат-контроль66–67–68–69Права фара дальнього світла
(галогенова)/Права фара (світ‐
лодіодна)70Дальнє світло лівої фари
(галоген)

294Догляд за автомобілем№Контур71–72Стартер73–74Модуль керування трансмісією75Модуль керування двигуном76Система зменшення токсич‐
ності вихлопу77–78Звуковий сигнал79Система мийки80–81Модуль керування двигуном82–83Котушка запалення84Котушка запалення85Трансмісія86–87Підігрів дизельного пального88Заслінка повітропроводу89–№Контур90–91–92Насос після закипання93Система електронного ключа94–95Помпа системи охолодження96Підігрів дизельного пального97–98–99Помпа системи охолодження
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.

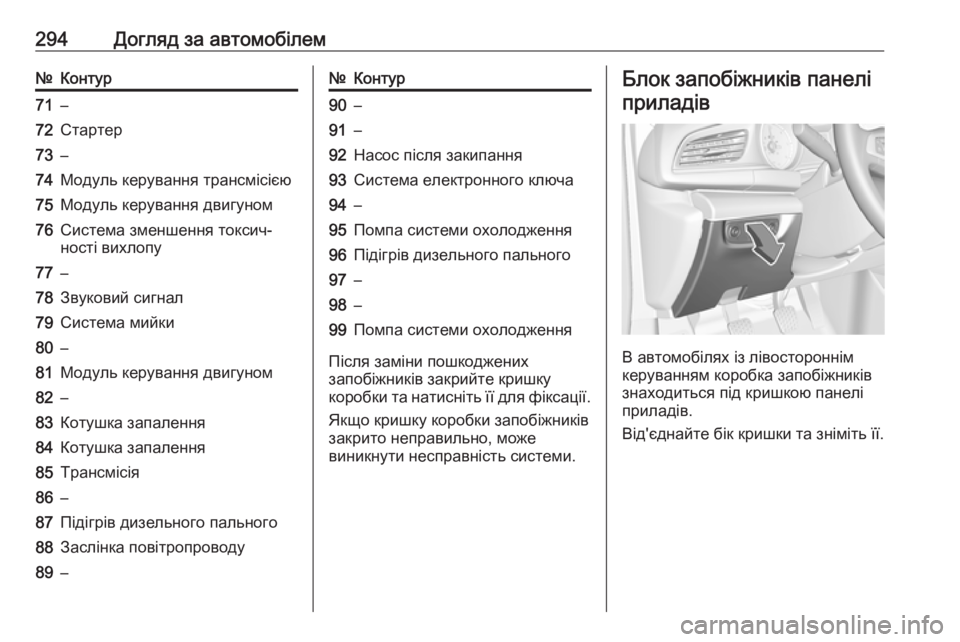

Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться під кришкою панелі
приладів.
Від'єднайте бік кришки та зніміть її.
