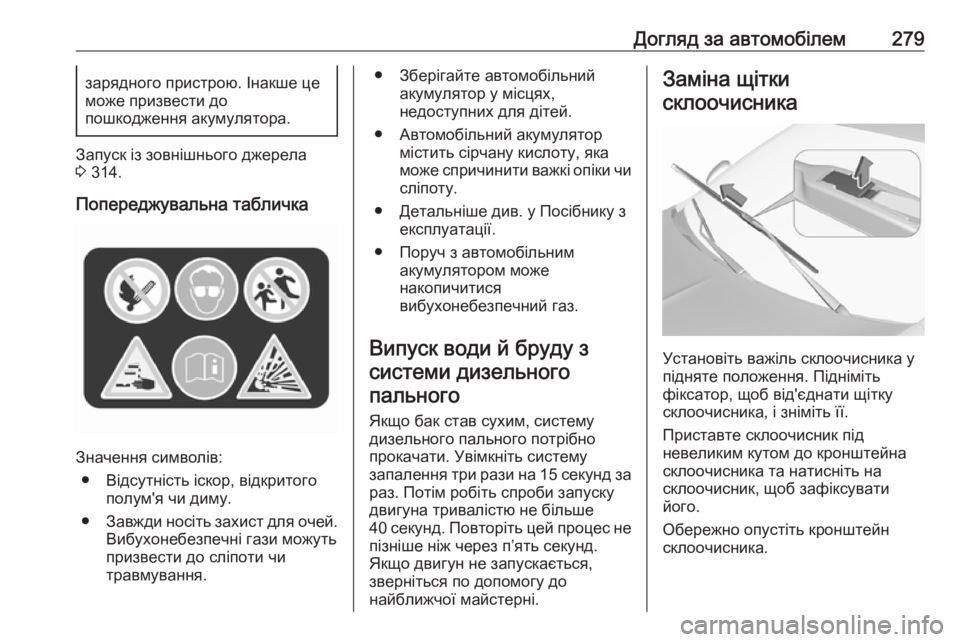

Догляд за автомобілем279зарядного пристрою. Інакше це
може призвести до
пошкодження акумулятора.
Запуск із зовнішнього джерела
3 314.
Попереджувальна табличка
Значення символів: ● Відсутність іскор, відкритого полум'я чи диму.
● Завжди носіть захист для очей.
Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
● Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
● Автомобільний акумулятор містить сірчану кислоту, яка
може спричинити важкі опіки чи сліпоту.
● Детальніше див. у Посібнику з експлуатації.
● Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з системи дизельногопального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази на 15 секунд за
раз. Потім робіть спроби запуску
двигуна тривалістю не більше
40 секунд. Повторіть цей процес не пізніше ніж через п’ять секунд.
Якщо двигун не запускається,
зверніться по допомогу до
найближчої майстерні.Заміна щітки
склоочисника
Установіть важіль склоочисника у
підняте положення. Підніміть
фіксатор, щоб від'єднати щітку
склоочисника, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.

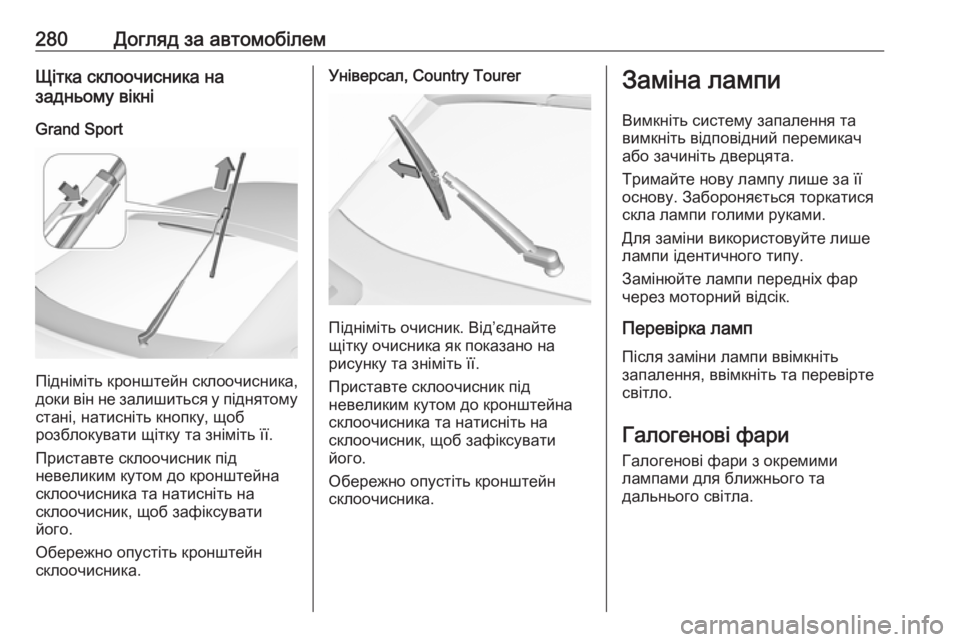

280Догляд за автомобілемЩітка склоочисника на
задньому вікні
Grand Sport
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Універсал, Country Tourer
Підніміть очисник. Від’єднайте
щітку очисника як показано на
рисунку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Заміна лампи
Вимкніть систему запалення та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторний відсік.
Перевірка ламп Після заміни лампи ввімкніть
запалення, ввімкніть та перевірте
світло.
Галогенові фари
Галогенові фари з окремими
лампами для ближнього та
дальнього світла.

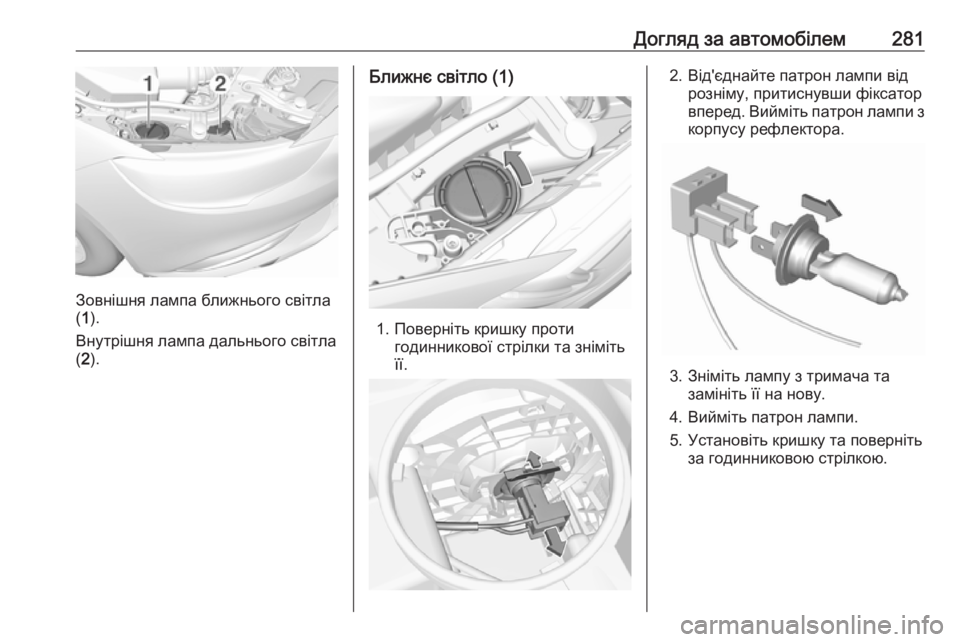

Догляд за автомобілем281
Зовнішня лампа ближнього світла
( 1 ).
Внутрішня лампа дальнього світла ( 2 ).
Ближнє світло (1)
1. Поверніть кришку проти
годинникової стрілки та зніміть
її.
2. Від'єднайте патрон лампи від розніму, притиснувши фіксатор
вперед. Вийміть патрон лампи з
корпусу рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вийміть патрон лампи.
5. Установіть кришку та поверніть за годинниковою стрілкою.

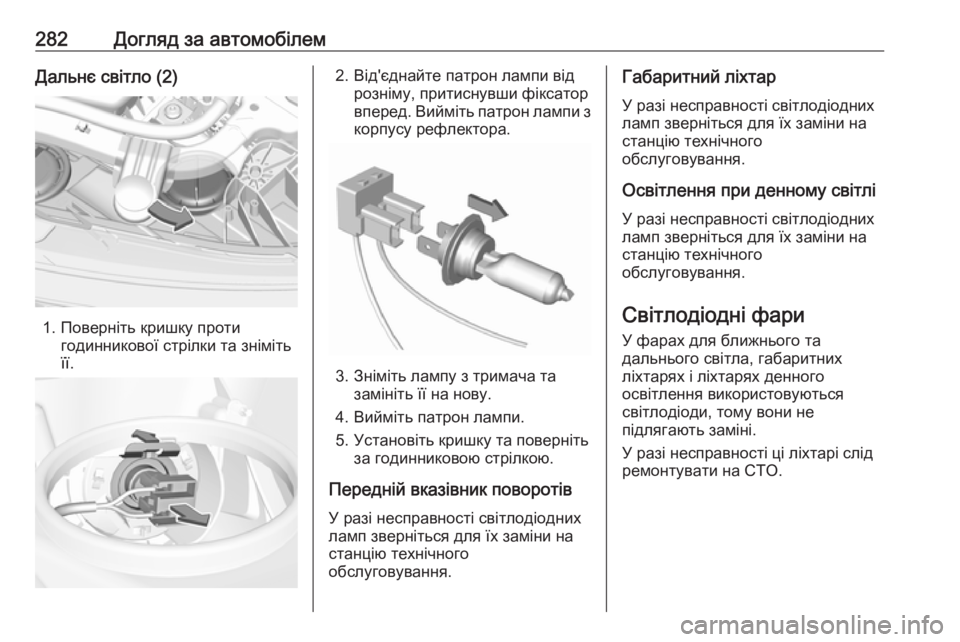

282Догляд за автомобілемДальнє світло (2)
1. Поверніть кришку протигодинникової стрілки та зніміть
її.
2. Від'єднайте патрон лампи від розніму, притиснувши фіксатор
вперед. Вийміть патрон лампи з
корпусу рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вийміть патрон лампи.
5. Установіть кришку та поверніть за годинниковою стрілкою.
Передній вказівник поворотів У разі несправності світлодіодних
ламп зверніться для їх заміни на
станцію технічного
обслуговування.
Габаритний ліхтар
У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Освітлення при денному світлі У разі несправності світлодіодних
ламп зверніться для їх заміни на станцію технічного
обслуговування.
Світлодіодні фари
У фарах для ближнього та
дальнього світла, габаритних
ліхтарях і ліхтарях денного
освітлення використовуються
світлодіоди, тому вони не
підлягають заміні.
У разі несправності ці ліхтарі слід
ремонтувати на СТО.

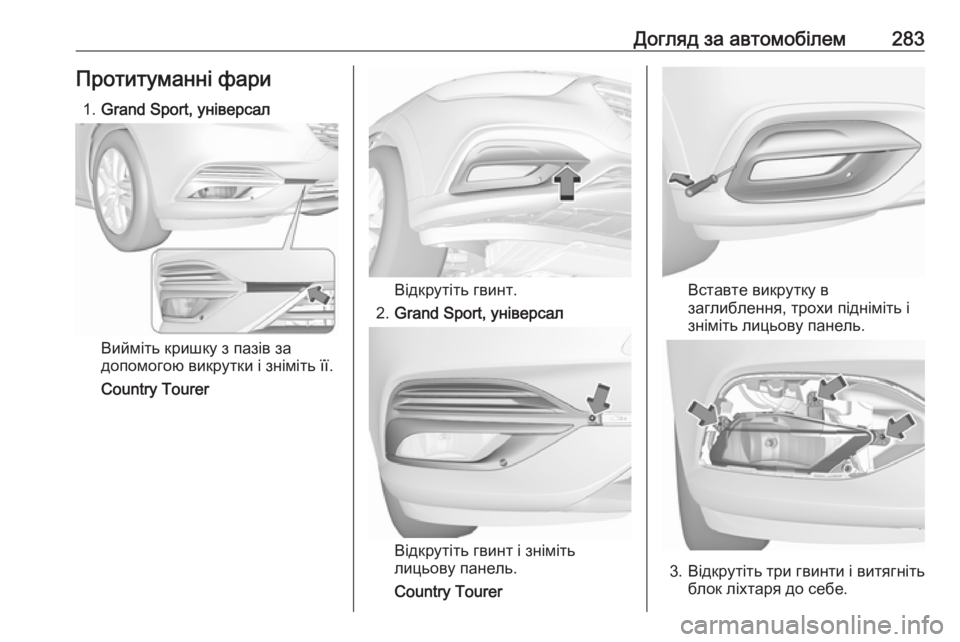

Догляд за автомобілем283Протитуманні фари1. Grand Sport, універсал
Вийміть кришку з пазів за
допомогою викрутки і зніміть її.
Country Tourer
Відкрутіть гвинт.
2. Grand Sport, універсал
Відкрутіть гвинт і зніміть
лицьову панель.
Country Tourer
Вставте викрутку в
заглиблення, трохи підніміть і
зніміть лицьову панель.
3. Відкрутіть три гвинти і витягніть
блок ліхтаря до себе.

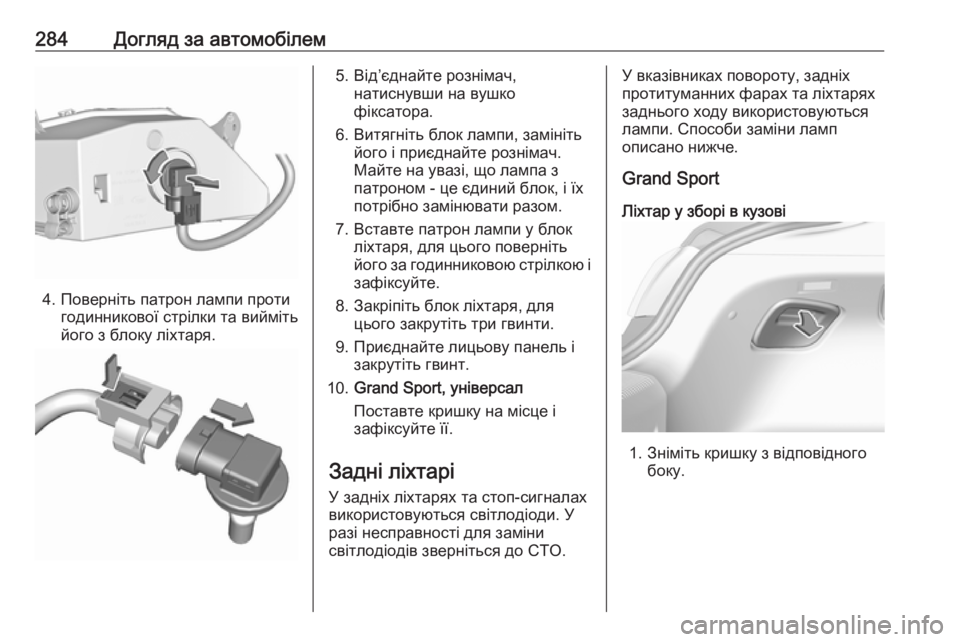

284Догляд за автомобілем
4. Поверніть патрон лампи протигодинникової стрілки та вийміть
його з блоку ліхтаря.
5. Від’єднайте рознімач, натиснувши на вушко
фіксатора.
6. Витягніть блок лампи, замініть його і приєднайте рознімач.
Майте на увазі, що лампа з
патроном - це єдиний блок, і їх
потрібно замінювати разом.
7. Вставте патрон лампи у блок ліхтаря, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
8. Закріпіть блок ліхтаря, для цього закрутіть три гвинти.
9. Приєднайте лицьову панель і закрутіть гвинт.
10. Grand Sport, універсал
Поставте кришку на місце і
зафіксуйте її.
Задні ліхтарі
У задніх ліхтарях та стоп-сигналах
використовуються світлодіоди. У разі несправності для заміни
світлодіодів зверніться до СТО.У вказівниках повороту, задніх
протитуманних фарах та ліхтарях
заднього ходу використовуються
лампи. Способи заміни ламп
описано нижче.
Grand Sport
Ліхтар у зборі в кузові
1. Зніміть кришку з відповідного боку.

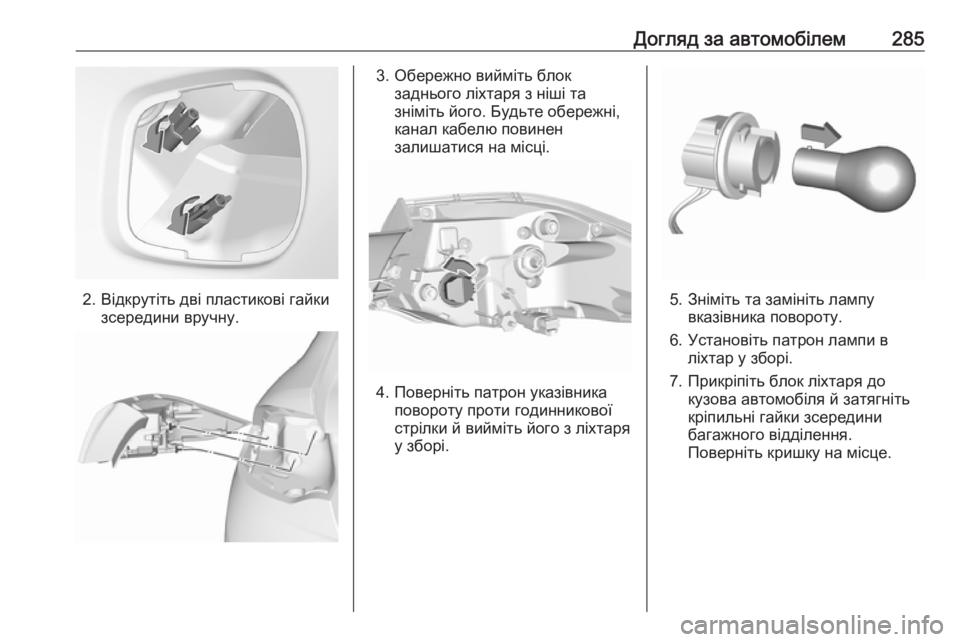

Догляд за автомобілем285
2. Відкрутіть дві пластикові гайкизсередини вручну.
3. Обережно вийміть блокзаднього ліхтаря з ніші та
зніміть його. Будьте обережні,
канал кабелю повинен
залишатися на місці.
4. Поверніть патрон указівника повороту проти годинникової
стрілки й вийміть його з ліхтаря
у зборі.
5. Зніміть та замініть лампу вказівника повороту.
6. Установіть патрон лампи в ліхтар у зборі.
7. Прикріпіть блок ліхтаря до кузова автомобіля й затягніть
кріпильні гайки зсередини
багажного відділення.
Поверніть кришку на місце.

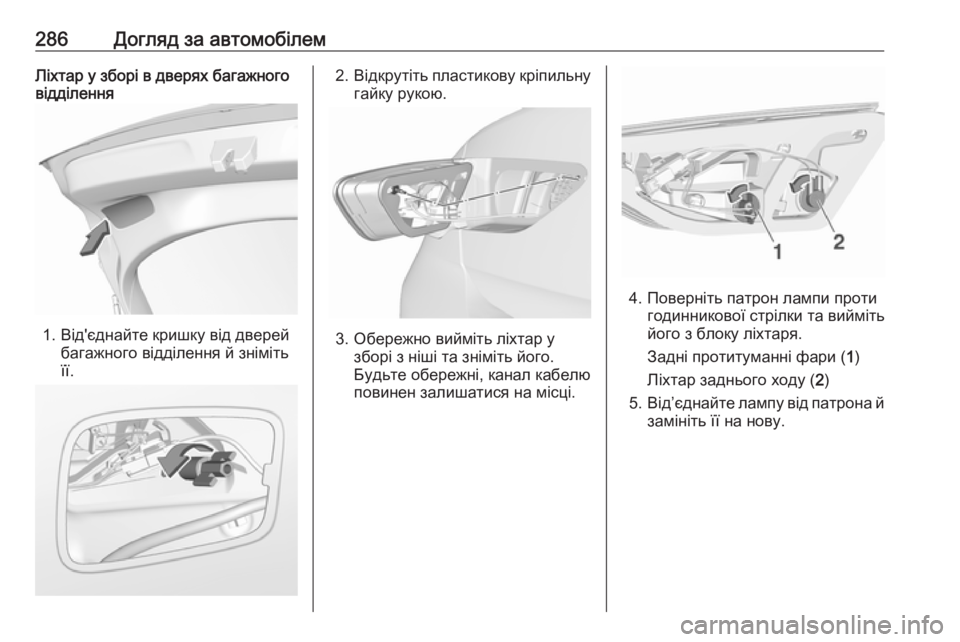

286Догляд за автомобілемЛіхтар у зборі в дверях багажного
відділення
1. Від'єднайте кришку від дверей
багажного відділення й зніміть
її.
2. Відкрутіть пластикову кріпильну
гайку рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
Будьте обережні, канал кабелю
повинен залишатися на місці.
4. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з блоку ліхтаря.
Задні протитуманні фари ( 1)
Ліхтар заднього ходу ( 2)
5. Від’єднайте лампу від патрона й
замініть її на нову.
