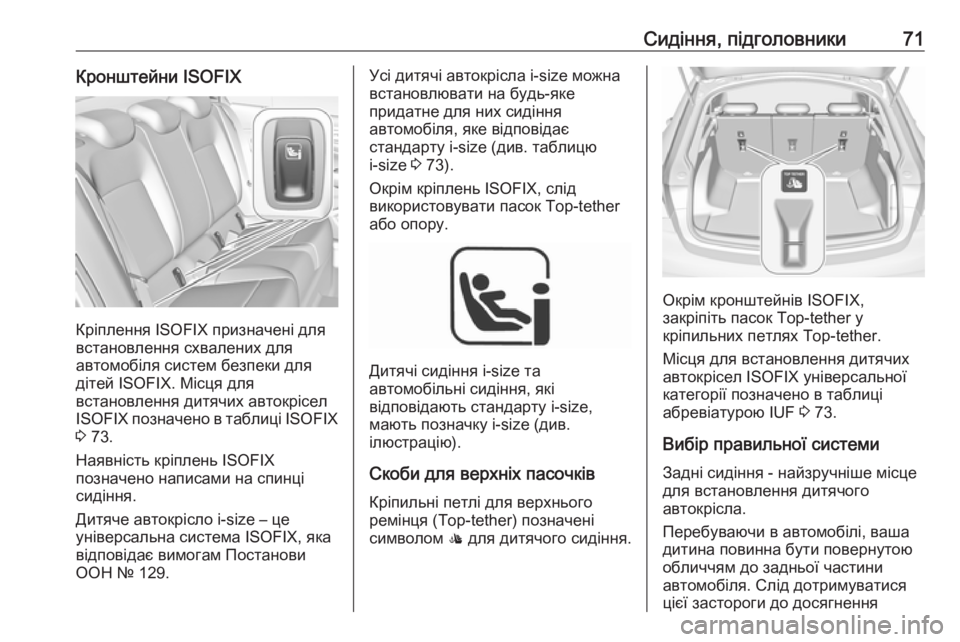

Сидіння, підголовники71Кронштейни ISOFIX
Кріплення ISOFIX призначені для
встановлення схвалених для
автомобіля систем безпеки для
дітей ISOFIX. Місця для
встановлення дитячих автокрісел
ISOFIX позначено в таблиці ISOFIX
3 73.
Наявність кріплень ISOFIX
позначено написами на спинці сидіння.
Дитяче автокрісло i-size – це
універсальна система ISOFIX, яка відповідає вимогам Постанови
ООН № 129.
Усі дитячі автокрісла i-size можна
встановлювати на будь-яке
придатне для них сидіння
автомобіля, яке відповідає
стандарту i-size (див. таблицю
i-size 3 73).
Окрім кріплень ISOFIX, слід
використовувати пасок Top-tether
або опору.
Дитячі сидіння i-size та
автомобільні сидіння, які
відповідають стандарту i-size,
мають позначку i-size (див.
ілюстрацію).
Скоби для верхніх пасочків
Кріпильні петлі для верхнього
ремінця (Top-tether) позначені
символом : для дитячого сидіння.
Окрім кронштейнів ISOFIX,
закріпіть пасок Top-tether у
кріпильних петлях Top-tether.
Місця для встановлення дитячих
автокрісел ISOFIX універсальної
категорії позначено в таблиці
абревіатурою IUF 3 73.
Вибір правильної системи
Задні сидіння - найзручніше місце
для встановлення дитячого
автокрісла.
Перебуваючи в автомобілі, ваша
дитина повинна бути повернутою
обличчям до задньої частини
автомобіля. Слід дотримуватися
цієї застороги до досягнення

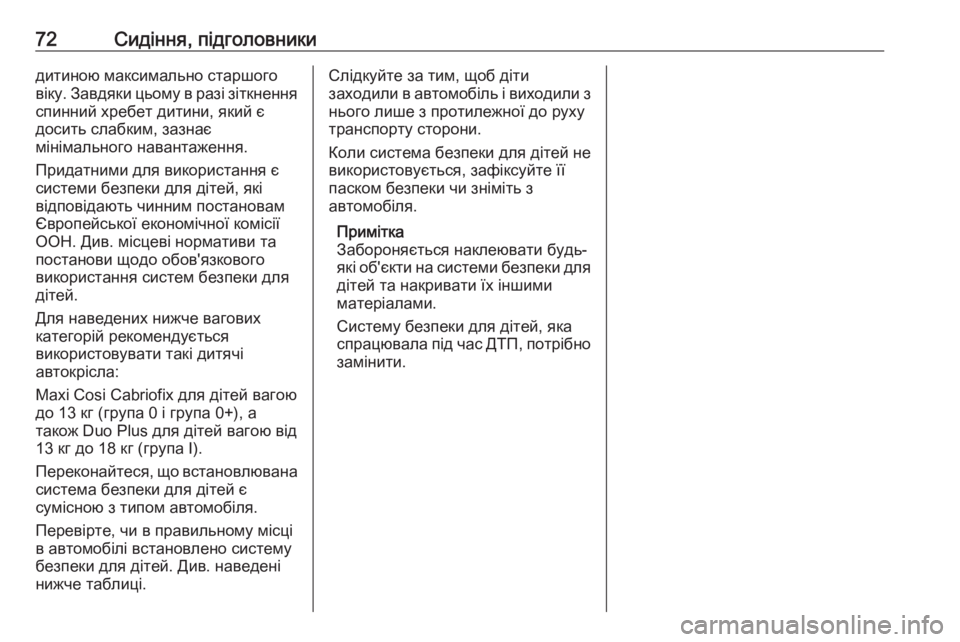

72Сидіння, підголовникидитиною максимально старшого
віку. Завдяки цьому в разі зіткнення спинний хребет дитини, який є
досить слабким, зазнає
мінімального навантаження.
Придатними для використання є
системи безпеки для дітей, які
відповідають чинним постановам
Європейської економічної комісії
ООН. Див. місцеві нормативи та
постанови щодо обов'язкового
використання систем безпеки для
дітей.
Для наведених нижче вагових
категорій рекомендується
використовувати такі дитячі
автокрісла:
Maxi Cosi Cabriofix для дітей вагою до 13 кг (група 0 і група 0+), а
також Duo Plus для дітей вагою від
13 кг до 18 кг (група I).
Переконайтеся, що встановлювана
система безпеки для дітей є
сумісною з типом автомобіля.
Перевірте, чи в правильному місці
в автомобілі встановлено систему
безпеки для дітей. Див. наведені нижче таблиці.Слідкуйте за тим, щоб діти
заходили в автомобіль і виходили з нього лише з протилежної до руху
транспорту сторони.
Коли система безпеки для дітей не
використовується, зафіксуйте її
паском безпеки чи зніміть з
автомобіля.
Примітка
Забороняється наклеювати будь- які об'єкти на системи безпеки для
дітей та накривати їх іншими
матеріалами.
Систему безпеки для дітей, яка
спрацювала під час ДТП, потрібно замінити.

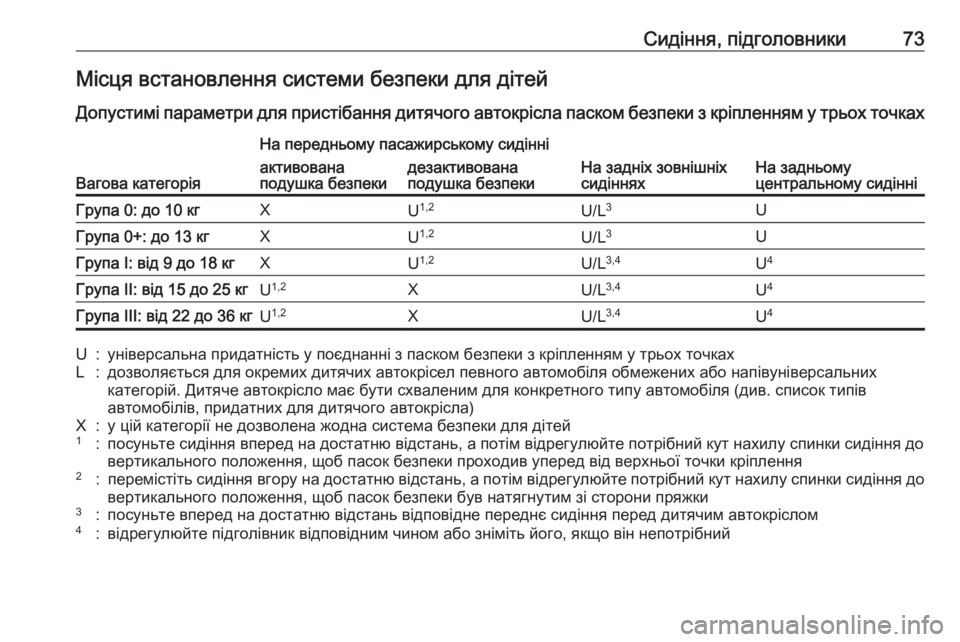

Сидіння, підголовники73Місця встановлення системи безпеки для дітейДопустимі параметри для пристібання дитячого автокрісла паском безпеки з кріпленням у трьох точках
Вагова категорія
На передньому пасажирському сидінні
На задніх зовнішніх
сидінняхНа задньому
центральному сидінні
активована
подушка безпекидезактивована
подушка безпекиГрупа 0: до 10 кгXU 1,2U/L 3UГрупа 0+: до 13 кгXU1,2U/L 3UГрупа I: від 9 до 18 кгXU1,2U/L 3,4U4Група II: від 15 до 25 кгU1,2XU/L 3,4U4Група III: від 22 до 36 кгU1,2XU/L 3,4U4U:універсальна придатність у поєднанні з паском безпеки з кріпленням у трьох точкахL:дозволяється для окремих дитячих автокрісел певного автомобіля обмежених або напівуніверсальних
категорій. Дитяче автокрісло має бути схваленим для конкретного типу автомобіля (див. список типів
автомобілів, придатних для дитячого автокрісла)X:у цій категорії не дозволена жодна система безпеки для дітей1:посуньте сидіння вперед на достатню відстань, а потім відрегулюйте потрібний кут нахилу спинки сидіння до
вертикального положення, щоб пасок безпеки проходив уперед від верхньої точки кріплення2:перемістіть сидіння вгору на достатню відстань, а потім відрегулюйте потрібний кут нахилу спинки сидіння до
вертикального положення, щоб пасок безпеки був натягнутим зі сторони пряжки3:посуньте вперед на достатню відстань відповідне переднє сидіння перед дитячим автокріслом4:відрегулюйте підголівник відповідним чином або зніміть його, якщо він непотрібний

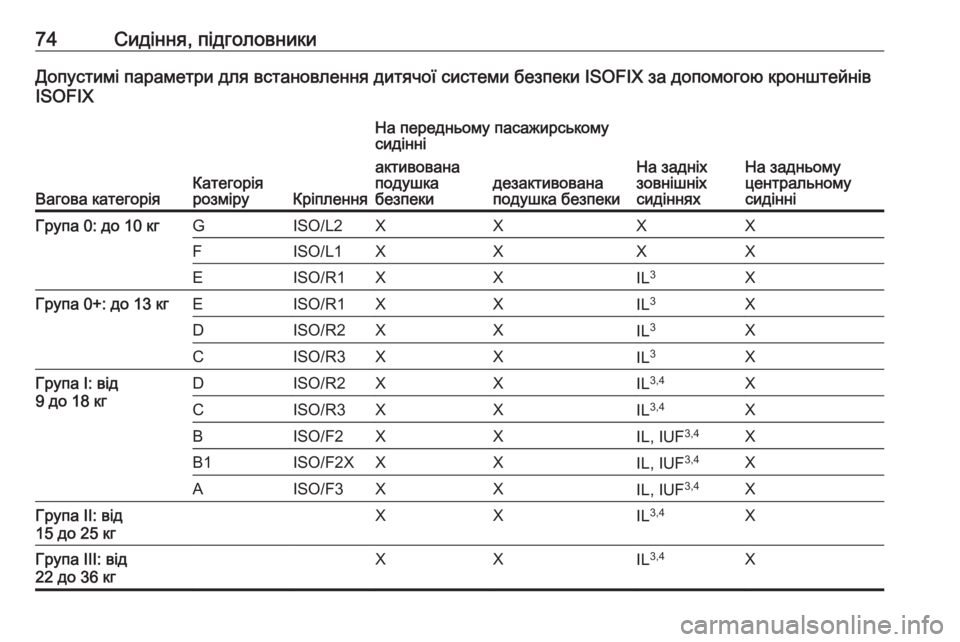

74Сидіння, підголовникиДопустимі параметри для встановлення дитячої системи безпеки ISOFIX за допомогою кронштейнівISOFIX
Вагова категоріяКатегорія
розміруКріплення
На передньому пасажирському
сидінні
На задніх
зовнішніх
сидінняхНа задньому
центральному
сидінні
активована
подушка
безпекидезактивована
подушка безпекиГрупа 0: до 10 кгGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XГрупа 0+: до 13 кгEISO/R1XXIL3XDISO/R2XXIL3XCISO/R3XXIL3XГрупа I: від
9 до 18 кгDISO/R2XXIL 3,4XCISO/R3XXIL 3,4XBISO/F2XXIL, IUF 3,4XB1ISO/F2XXXIL, IUF3,4XAISO/F3XXIL, IUF 3,4XГрупа II: від
15 до 25 кгXXIL 3,4XГрупа III: від
22 до 36 кгXXIL 3,4X

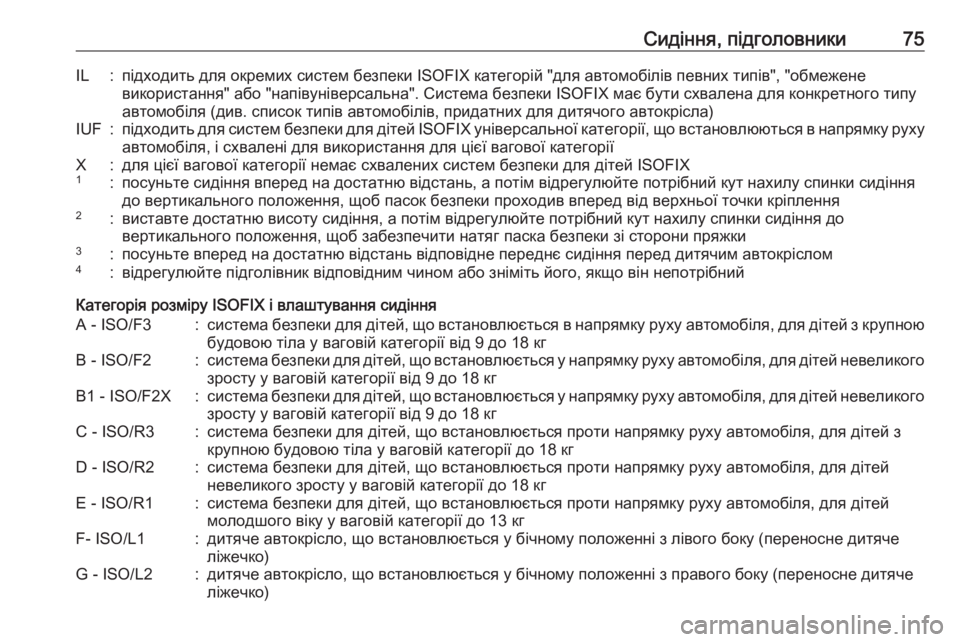

Сидіння, підголовники75IL:підходить для окремих систем безпеки ISOFIX категорій "для автомобілів певних типів", "обмежене
використання" або "напівуніверсальна". Система безпеки ISOFIX має бути схвалена для конкретного типу автомобіля (див. список типів автомобілів, придатних для дитячого автокрісла)IUF:підходить для систем безпеки для дітей ISOFIX універсальної категорії, що встановлюються в напрямку руху
автомобіля, і схвалені для використання для цієї вагової категоріїX:для цієї вагової категорії немає схвалених систем безпеки для дітей ISOFIX1:посуньте сидіння вперед на достатню відстань, а потім відрегулюйте потрібний кут нахилу спинки сидіння
до вертикального положення, щоб пасок безпеки проходив вперед від верхньої точки кріплення2:виставте достатню висоту сидіння, а потім відрегулюйте потрібний кут нахилу спинки сидіння до вертикального положення, щоб забезпечити натяг паска безпеки зі сторони пряжки3:посуньте вперед на достатню відстань відповідне переднє сидіння перед дитячим автокріслом4:відрегулюйте підголівник відповідним чином або зніміть його, якщо він непотрібний
Категорія розміру ISOFIX і влаштування сидіння
A - ISO/F3:система безпеки для дітей, що встановлюється в напрямку руху автомобіля, для дітей з крупною
будовою тіла у ваговій категорії від 9 до 18 кгB - ISO/F2:система безпеки для дітей, що встановлюється у напрямку руху автомобіля, для дітей невеликого
зросту у ваговій категорії від 9 до 18 кгB1 - ISO/F2X:система безпеки для дітей, що встановлюється у напрямку руху автомобіля, для дітей невеликого
зросту у ваговій категорії від 9 до 18 кгC - ISO/R3:система безпеки для дітей, що встановлюється проти напрямку руху автомобіля, для дітей з
крупною будовою тіла у ваговій категорії до 18 кгD - ISO/R2:система безпеки для дітей, що встановлюється проти напрямку руху автомобіля, для дітей
невеликого зросту у ваговій категорії до 18 кгE - ISO/R1:система безпеки для дітей, що встановлюється проти напрямку руху автомобіля, для дітей
молодшого віку у ваговій категорії до 13 кгF- ISO/L1:дитяче автокрісло, що встановлюється у бічному положенні з лівого боку (переносне дитяче
ліжечко)G - ISO/L2:дитяче автокрісло, що встановлюється у бічному положенні з правого боку (переносне дитяче
ліжечко)

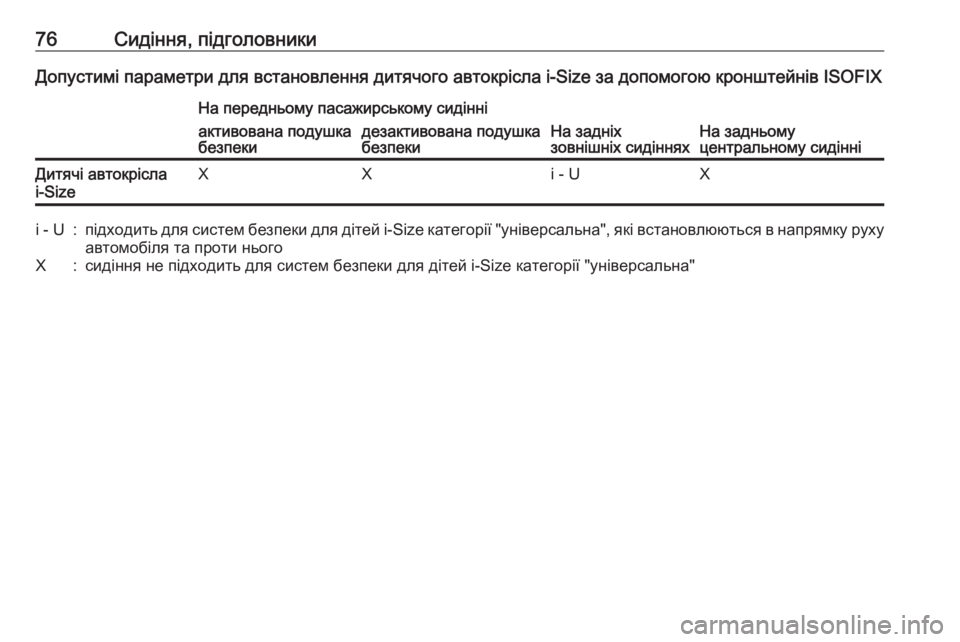

76Сидіння, підголовникиДопустимі параметри для встановлення дитячого автокрісла i-Size за допомогою кронштейнів ISOFIXНа передньому пасажирському сидінні
На задніх
зовнішніх сидінняхНа задньому
центральному сидінні
активована подушка
безпекидезактивована подушка
безпекиДитячі автокрісла
i-SizeXXi - UXi - U:підходить для систем безпеки для дітей i-Size категорії "універсальна", які встановлюються в напрямку руху
автомобіля та проти ньогоX:сидіння не підходить для систем безпеки для дітей i-Size категорії "універсальна"

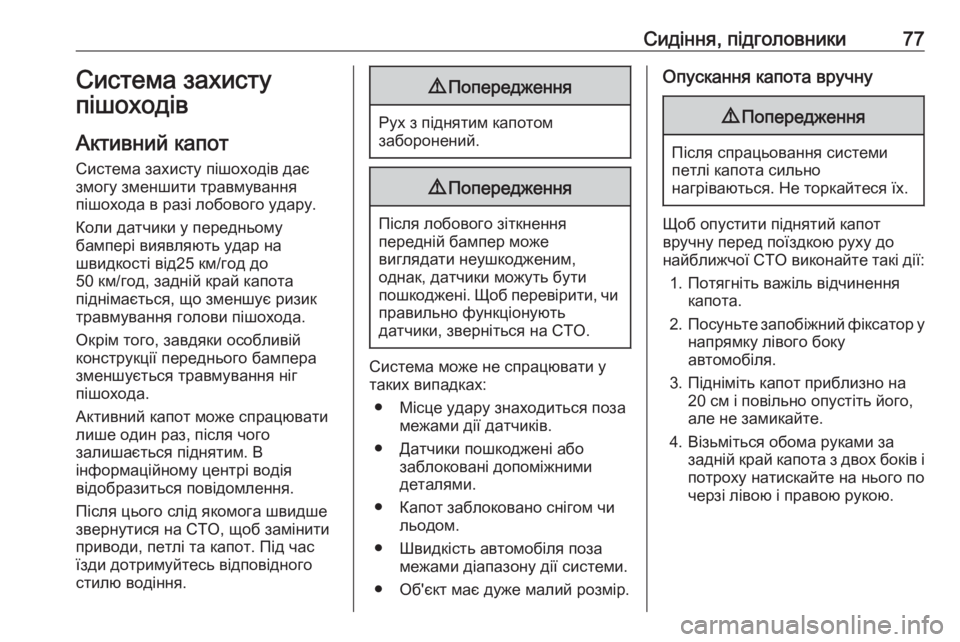

Сидіння, підголовники77Система захисту
пішоходів
Активний капот
Система захисту пішоходів дає
змогу зменшити травмування
пішохода в разі лобового удару.
Коли датчики у передньому
бампері виявляють удар на
швидкості від25 км/год до
50 км/год, задній край капота
піднімається, що зменшує ризик
травмування голови пішохода.
Окрім того, завдяки особливій
конструкції переднього бампера
зменшується травмування ніг
пішохода.
Активний капот може спрацювати
лише один раз, після чого
залишається піднятим. В
інформаційному центрі водія
відобразиться повідомлення.
Після цього слід якомога швидше
звернутися на СТО, щоб замінити
приводи, петлі та капот. Під час
їзди дотримуйтесь відповідного
стилю водіння.9 Попередження
Рух з піднятим капотом
заборонений.
9 Попередження
Після лобового зіткнення
передній бампер може
виглядати неушкодженим,
однак, датчики можуть бути
пошкоджені. Щоб перевірити, чи правильно функціонують
датчики, зверніться на СТО.
Система може не спрацювати у
таких випадках:
● Місце удару знаходиться поза межами дії датчиків.
● Датчики пошкоджені або заблоковані допоміжними
деталями.
● Капот заблоковано снігом чи льодом.
● Швидкість автомобіля поза межами діапазону дії системи.
● Об'єкт має дуже малий розмір.
Опускання капота вручну9 Попередження
Після спрацьовання системи
петлі капота сильно
нагріваються. Не торкайтеся їх.
Щоб опустити піднятий капот
вручну перед поїздкою руху до
найближчої СТО виконайте такі дії:
1. Потягніть важіль відчинення капота.
2. Посуньте запобіжний фіксатор у
напрямку лівого боку
автомобіля.
3. Підніміть капот приблизно на 20 см і повільно опустіть його,
але не замикайте.
4. Візьміться обома руками за задній край капота з двох боків і
потроху натискайте на нього по черзі лівою і правою рукою.

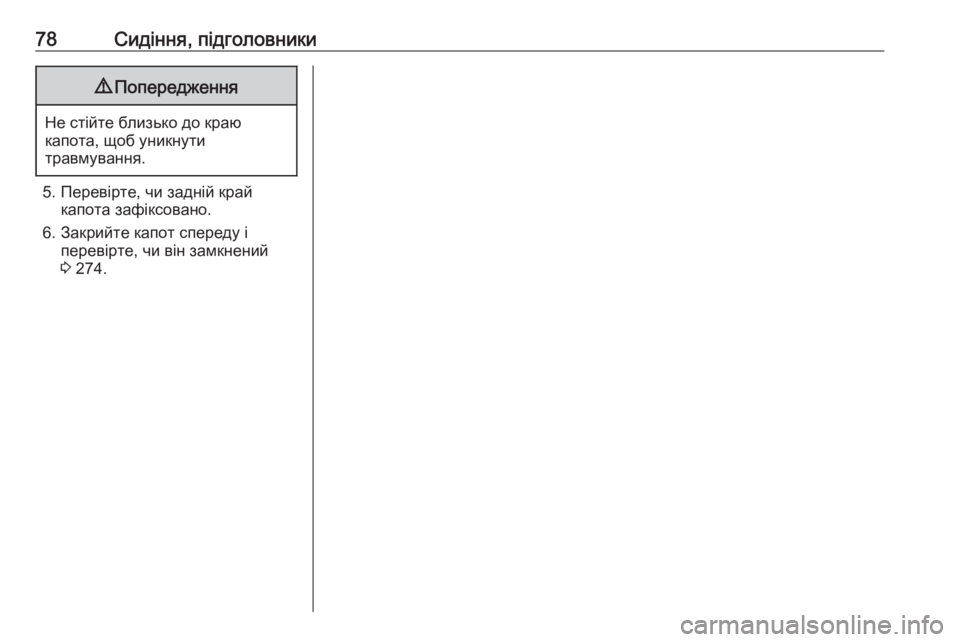

78Сидіння, підголовники9Попередження
Не стійте близько до краю
капота, щоб уникнути
травмування.
5. Перевірте, чи задній край капота зафіксовано.
6. Закрийте капот спереду і перевірте, чи він замкнений
3 274.
