2018 OPEL INSIGNIA BREAK Посібник з експлуатації (in Ukrainian)

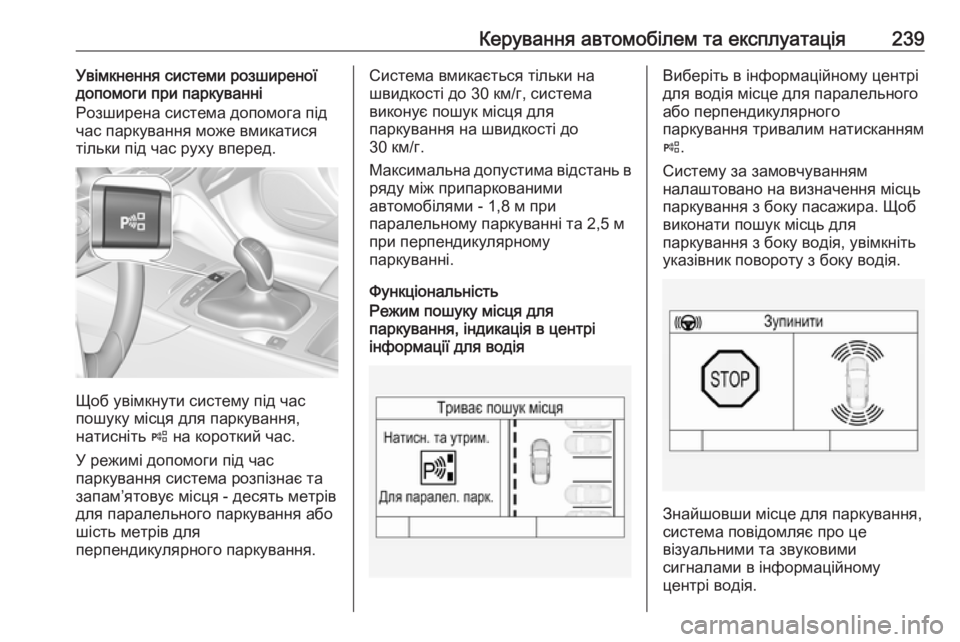

Керування автомобілем та експлуатація239Увімкнення системи розширеної
допомоги при паркуванні
Розширена система допомога під
час паркування може вмикатися
тільки під час руху вперед.
Щоб увімкнути систему під час
пошуку місця для паркування,
натисніть ( на короткий час.
У режимі допомоги під час
паркування система розпізнає та запам’ятовує місця - десять метрів
для паралельного паркування або
шість метрів для
перпендикулярного паркування.
Система вмикається тільки на
швидкості до 30 км/г, система
виконує пошук місця для
паркування на швидкості до
30 км/г.
Максимальна допустима відстань в ряду між припаркованими
автомобілями - 1,8 м при
паралельному паркуванні та 2,5 м
при перпендикулярному
паркуванні.
ФункціональністьРежим пошуку місця для
паркування, індикація в центрі
інформації для водіяВиберіть в інформаційному центрі
для водія місце для паралельного або перпендикулярного
паркування тривалим натисканням
( .
Систему за замовчуванням
налаштовано на визначення місць
паркування з боку пасажира. Щоб
виконати пошук місць для
паркування з боку водія, увімкніть
указівник повороту з боку водія.
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами в інформаційному
центрі водія.

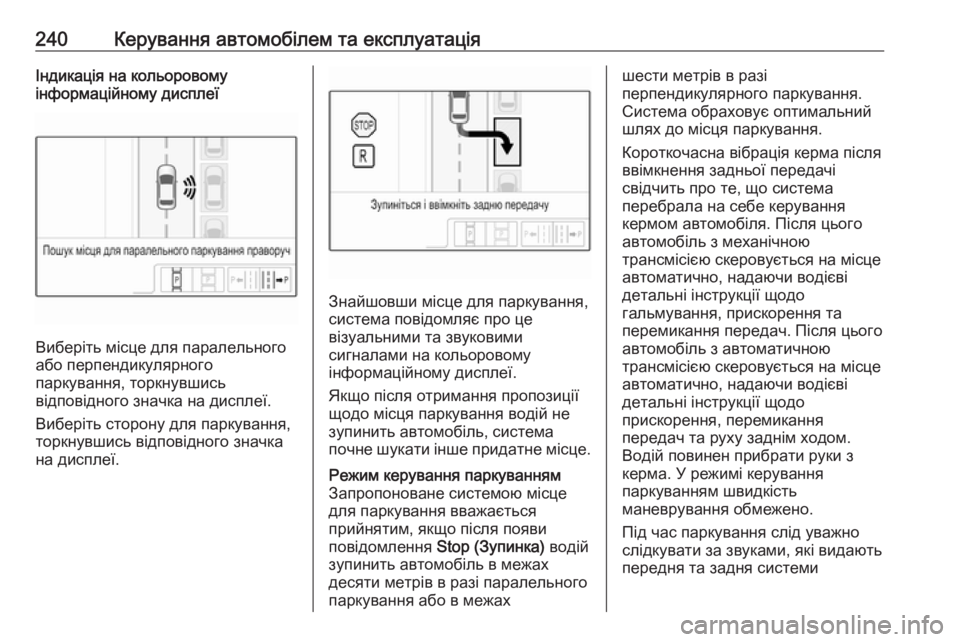

240Керування автомобілем та експлуатаціяІндикація на кольоровому
інформаційному дисплеї
Виберіть місце для паралельного
або перпендикулярного
паркування, торкнувшись
відповідного значка на дисплеї.
Виберіть сторону для паркування,
торкнувшись відповідного значка
на дисплеї.
Знайшовши місце для паркування,
система повідомляє про це
візуальними та звуковими
сигналами на кольоровому
інформаційному дисплеї.
Якщо після отримання пропозиції
щодо місця паркування водій не
зупинить автомобіль, система
почне шукати інше придатне місце.
Режим керування паркуванням
Запропоноване системою місце
для паркування вважається
прийнятим, якщо після появи
повідомлення Stop (Зупинка) водій
зупинить автомобіль в межах
десяти метрів в разі паралельного
паркування або в межахшести метрів в разі
перпендикулярного паркування.
Система обраховує оптимальний
шлях до місця паркування.
Короткочасна вібрація керма після
ввімкнення задньої передачі
свідчить про те, що система
перебрала на себе керування
кермом автомобіля. Після цього
автомобіль з механічною
трансмісією скеровується на місце
автоматично, надаючи водієві
детальні інструкції щодо
гальмування, прискорення та
перемикання передач. Після цього
автомобіль з автоматичною
трансмісією скеровується на місце
автоматично, надаючи водієві
детальні інструкції щодо
прискорення, перемикання
передач та руху заднім ходом.
Водій повинен прибрати руки з
керма. У режимі керування
паркуванням швидкість
маневрування обмежено.
Під час паркування слід уважно
слідкувати за звуками, які видають
передня та задня системи

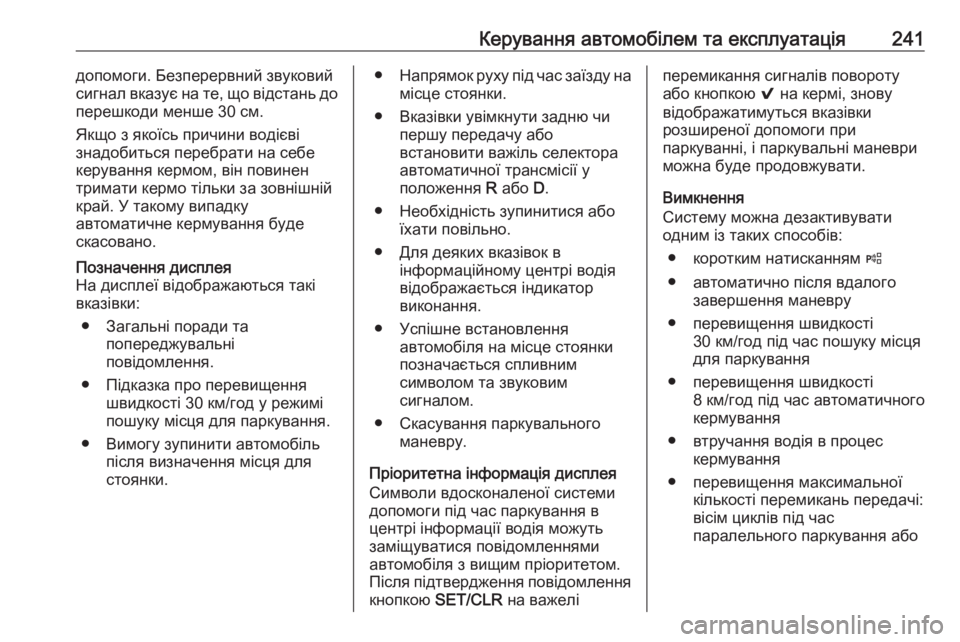

Керування автомобілем та експлуатація241допомоги. Безперервний звуковий
сигнал вказує на те, що відстань до
перешкоди менше 30 см.
Якщо з якоїсь причини водієві
знадобиться перебрати на себе
керування кермом, він повинен
тримати кермо тільки за зовнішній
край. У такому випадку
автоматичне кермування буде
скасовано.Позначення дисплея
На дисплеї відображаються такі
вказівки:
● Загальні поради та попереджувальні
повідомлення.
● Підказка про перевищення швидкості 30 км/год у режимі
пошуку місця для паркування.
● Вимогу зупинити автомобіль після визначення місця для
стоянки.● Напрямок руху під час заїзду на
місце стоянки.
● Вказівки увімкнути задню чи першу передачу або
встановити важіль селектора
автоматичної трансмісії у
положення R або D.
● Необхідність зупинитися або їхати повільно.
● Для деяких вказівок в інформаційному центрі водія
відображається індикатор
виконання.
● Успішне встановлення автомобіля на місце стоянки
позначається спливним
символом та звуковим
сигналом.
● Скасування паркувального маневру.
Пріоритетна інформація дисплея
Символи вдосконаленої системи
допомоги під час паркування в
центрі інформації водія можуть
заміщуватися повідомленнями
автомобіля з вищим пріоритетом.
Після підтвердження повідомлення кнопкою SET/CLR на важеліперемикання сигналів повороту
або кнопкою 9 на кермі, знову
відображатимуться вказівки
розширеної допомоги при
паркуванні, і паркувальні маневри
можна буде продовжувати.
Вимкнення
Систему можна дезактивувати одним із таких способів:
● коротким натисканням (
● автоматично після вдалого завершення маневру
● перевищення швидкості 30 км/год під час пошуку місця
для паркування
● перевищення швидкості 8 км/год під час автоматичного
кермування
● втручання водія в процес кермування
● перевищення максимальної кількості перемикань передачі:
вісім циклів під час
паралельного паркування або

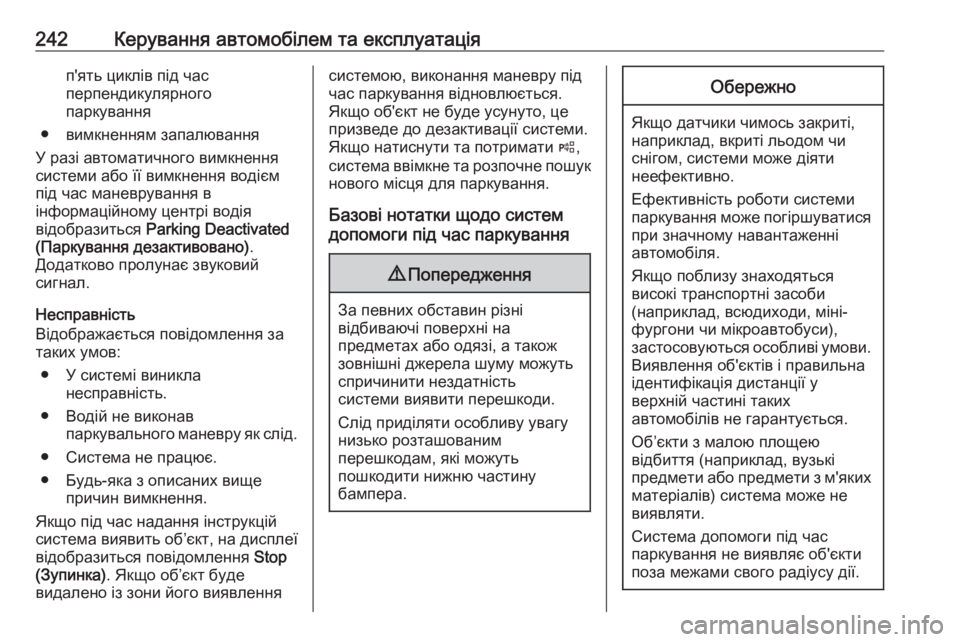

242Керування автомобілем та експлуатаціяп'ять циклів під час
перпендикулярного
паркування
● вимкненням запалювання
У разі автоматичного вимкнення
системи або її вимкнення водієм
під час маневрування в
інформаційному центрі водія
відобразиться Parking Deactivated
(Паркування дезактивовано) .
Додатково пролунає звуковий
сигнал.
Несправність
Відображається повідомлення за
таких умов:
● У системі виникла несправність.
● Водій не виконав паркувального маневру як слід.
● Система не працює.
● Будь-яка з описаних вище причин вимкнення.
Якщо під час надання інструкцій
система виявить об’єкт, на дисплеї
відобразиться повідомлення Stop
(Зупинка) . Якщо об’єкт буде
видалено із зони його виявленнясистемою, виконання маневру під
час паркування відновлюється.
Якщо об'єкт не буде усунуто, це
призведе до дезактивації системи.
Якщо натиснути та потримати (,
система ввімкне та розпочне пошук
нового місця для паркування.
Базові нотатки щодо систем
допомоги під час паркування9 Попередження
За певних обставин різні
відбиваючі поверхні на
предметах або одязі, а також
зовнішні джерела шуму можуть
спричинити нездатність
системи виявити перешкоди.
Слід приділяти особливу увагу
низько розташованим
перешкодам, які можуть
пошкодити нижню частину
бампера.
Обережно
Якщо датчики чимось закриті,
наприклад, вкриті льодом чи
снігом, системи може діяти
неефективно.
Ефективність роботи системи
паркування може погіршуватися при значному навантаженні
автомобіля.
Якщо поблизу знаходяться високі транспортні засоби
(наприклад, всюдиходи, міні-
фургони чи мікроавтобуси),
застосовуються особливі умови.
Виявлення об'єктів і правильна
ідентифікація дистанції у
верхній частині таких
автомобілів не гарантується.
Об’єкти з малою площею
відбиття (наприклад, вузькі
предмети або предмети з м'яких матеріалів) система може не
виявляти.
Система допомоги під час
паркування не виявляє об'єкти
поза межами свого радіусу дії.

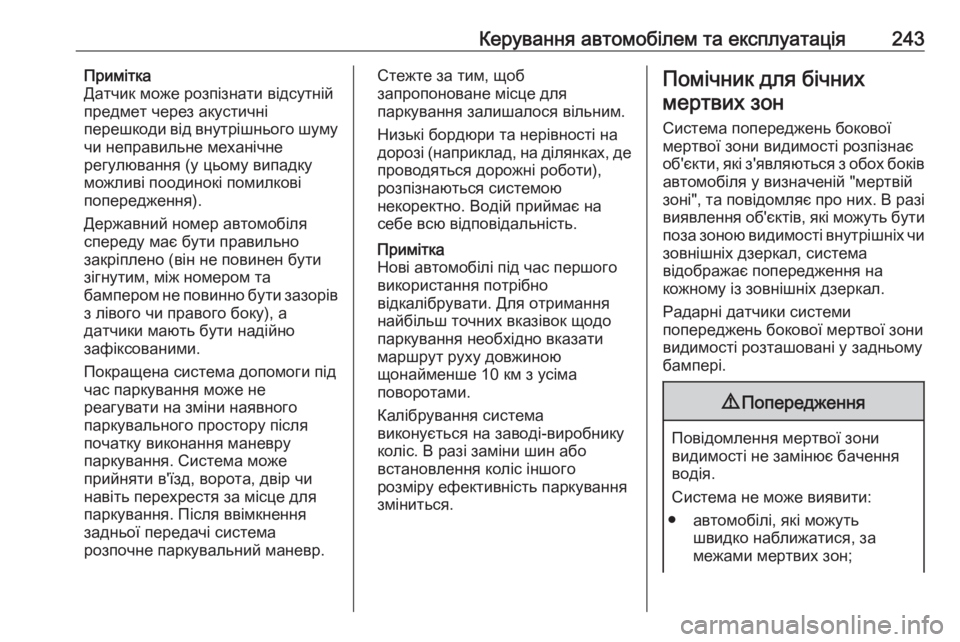

Керування автомобілем та експлуатація243Примітка
Датчик може розпізнати відсутній
предмет через акустичні
перешкоди від внутрішнього шуму
чи неправильне механічне
регулювання (у цьому випадку
можливі поодинокі помилкові
попередження).
Державний номер автомобіля
спереду має бути правильно
закріплено (він не повинен бути
зігнутим, між номером та
бампером не повинно бути зазорів з лівого чи правого боку), а
датчики мають бути надійно
зафіксованими.
Покращена система допомоги під
час паркування може не
реагувати на зміни наявного
паркувального простору після
початку виконання маневру
паркування. Система може
прийняти в'їзд, ворота, двір чи
навіть перехрестя за місце для
паркування. Після ввімкнення
задньої передачі система
розпочне паркувальний маневр.Стежте за тим, щоб
запропоноване місце для
паркування залишалося вільним.
Низькі бордюри та нерівності на
дорозі ( наприклад , на ділянках, де
проводяться дорожні роботи),
розпізнаються системою
некоректно. Водій приймає на
себе всю відповідальність.
Примітка
Нові автомобілі під час першого
використання потрібно
відкалібрувати. Для отримання
найбільш точних вказівок щодо
паркування необхідно вказати
маршрут руху довжиною
щонайменше 10 км з усіма
поворотами.
Калібрування система
виконується на заводі-виробнику
коліс. В разі заміни шин або
встановлення коліс іншого
розміру ефективність паркування
зміниться.Помічник для бічних
мертвих зон
Система попереджень бокової
мертвої зони видимості розпізнає
об'єкти, які з'являються з обох боків автомобіля у визначеній "мертвій
зоні", та повідомляє про них. В разі виявлення об'єктів, які можуть бутипоза зоною видимості внутрішніх чи
зовнішніх дзеркал, система
відображає попередження на
кожному із зовнішніх дзеркал.
Радарні датчики системи
попереджень бокової мертвої зони
видимості розташовані у задньому
бампері.9 Попередження
Повідомлення мертвої зони
видимості не замінює бачення
водія.
Система не може виявити:
● автомобілі, які можуть швидко наближатися, за
межами мертвих зон;

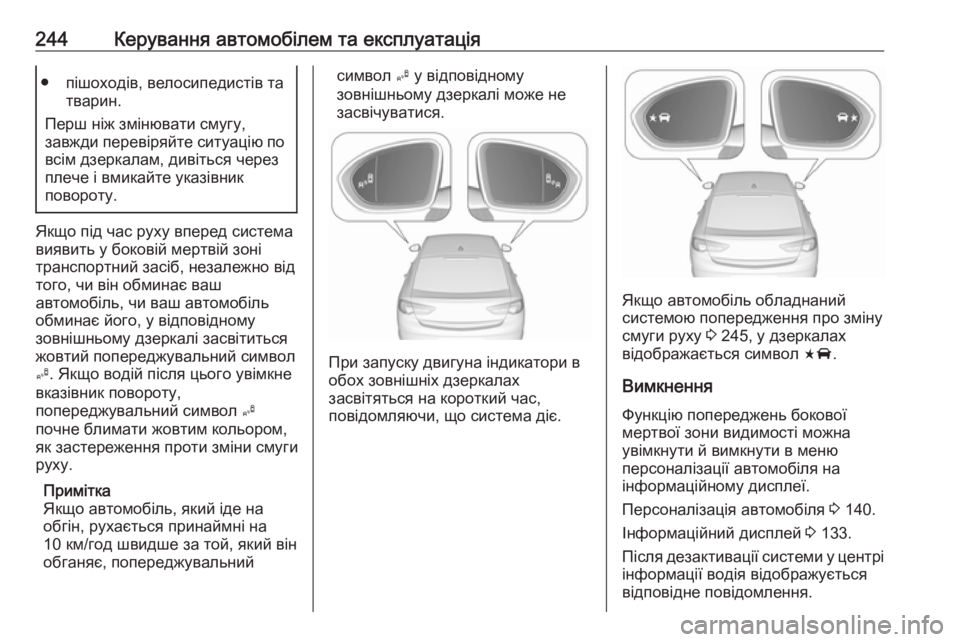

244Керування автомобілем та експлуатація● пішоходів, велосипедистів татварин.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться через
плече і вмикайте указівник
повороту.
Якщо під час руху вперед система
виявить у боковій мертвій зоні
транспортний засіб, незалежно від
того, чи він обминає ваш
автомобіль, чи ваш автомобіль
обминає його, у відповідному
зовнішньому дзеркалі засвітиться
жовтий попереджувальний символ
B . Якщо водій після цього увімкне
вказівник повороту,
попереджувальний символ B
почне блимати жовтим кольором,
як застереження проти зміни смуги
руху.
Примітка
Якщо автомобіль, який іде на
обгін, рухається принаймні на
10 км/год швидше за той, який він
обганяє, попереджувальний
символ B у відповідному
зовнішньому дзеркалі може не
засвічуватися.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи, що система діє.
Якщо автомобіль обладнаний
системою попередження про зміну
смуги руху 3 245, у дзеркалах
відображається символ F.
Вимкнення
Функцію попереджень бокової
мертвої зони видимості можна
увімкнути й вимкнути в меню
персоналізації автомобіля на
інформаційному дисплеї.
Персоналізація автомобіля 3 140.
Інформаційний дисплей 3 133.
Після дезактивації системи у центрі інформації водія відображується
відповідне повідомлення.

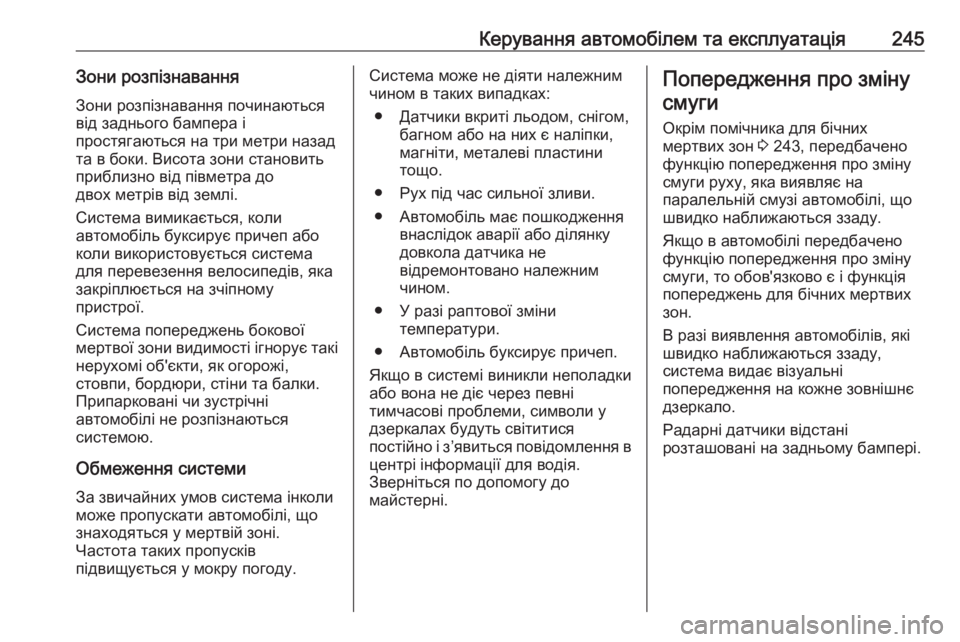

Керування автомобілем та експлуатація245Зони розпізнаванняЗони розпізнавання починаються
від заднього бампера і
простягаються на три метри назад
та в боки. Висота зони становить
приблизно від півметра до
двох метрів від землі.
Система вимикається, коли
автомобіль буксирує причеп або
коли використовується система
для перевезення велосипедів, яка
закріплюється на зчіпному
пристрої.
Система попереджень бокової
мертвої зони видимості ігнорує такі
нерухомі об'єкти, як огорожі,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Обмеження системи
За звичайних умов система інколи може пропускати автомобілі, що
знаходяться у мертвій зоні.
Частота таких пропусків
підвищується у мокру погоду.Система може не діяти належним
чином в таких випадках:
● Датчики вкриті льодом, снігом, багном або на них є наліпки,
магніти, металеві пластини
тощо.
● Рух під час сильної зливи.
● Автомобіль має пошкодження внаслідок аварії або ділянку
довкола датчика не
відремонтовано належним
чином.
● У разі раптової зміни температури.
● Автомобіль буксирує причеп.
Якщо в системі виникли неполадки
або вона не діє через певні
тимчасові проблеми, символи у
дзеркалах будуть світитися
постійно і з’явиться повідомлення в
центрі інформації для водія.
Зверніться по допомогу до
майстерні.Попередження про зміну
смуги
Окрім помічника для бічних
мертвих зон 3 243, передбачено
функцію попередження про зміну
смуги руху, яка виявляє на
паралельній смузі автомобілі, що
швидко наближаються ззаду.
Якщо в автомобілі передбачено
функцію попередження про зміну
смуги, то обов'язково є і функція
попереджень для бічних мертвих
зон.
В разі виявлення автомобілів, які швидко наближаються ззаду,
система видає візуальні
попередження на кожне зовнішнє
дзеркало.
Радарні датчики відстані
розташовані на задньому бампері.

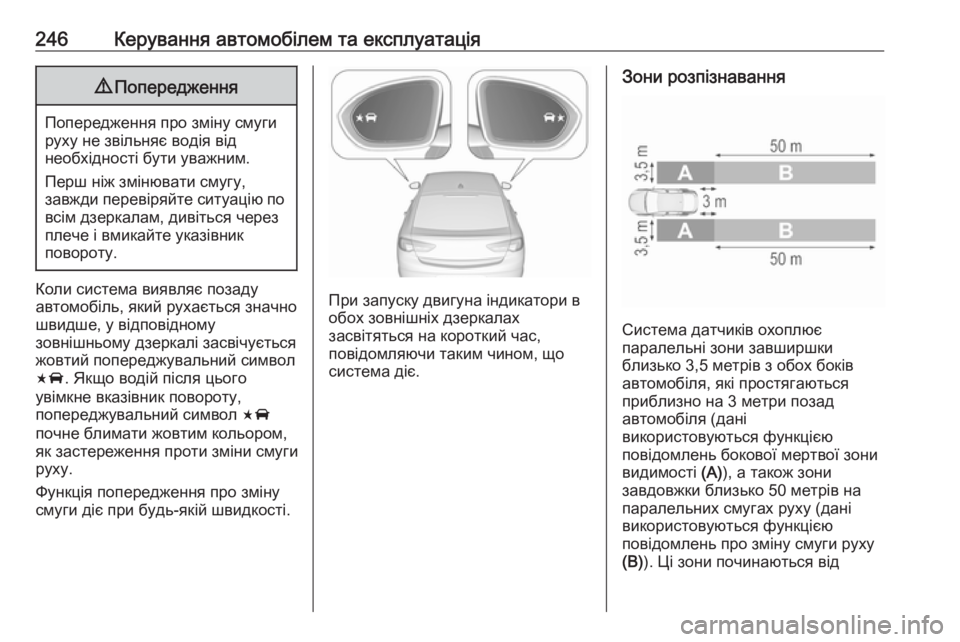

246Керування автомобілем та експлуатація9Попередження
Попередження про зміну смуги
руху не звільняє водія від
необхідності бути уважним.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться черезплече і вмикайте указівник
повороту.
Коли система виявляє позаду
автомобіль, який рухається значно
швидше, у відповідному
зовнішньому дзеркалі засвічується
жовтий попереджувальний символ
F . Якщо водій після цього
увімкне вказівник повороту,
попереджувальний символ F
почне блимати жовтим кольором,
як застереження проти зміни смуги
руху.
Функція попередження про зміну
смуги діє при будь-якій швидкості.При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що система діє.
Зони розпізнавання
Система датчиків охоплює
паралельні зони завширшки
близько 3,5 метрів з обох боків
автомобіля, які простягаються
приблизно на 3 метри позад автомобіля (дані
використовуються функцією
повідомлень бокової мертвої зони
видимості (А)), а також зони
завдовжки близько 50 метрів на
паралельних смугах руху (дані
використовуються функцією
повідомлень про зміну смуги руху
(B) ). Ці зони починаються від
